Type de produit	Pompe à chaleur pour production d'eau chaude sanitaire
Marque	NOIROT
Modèle	CYLIA (Cylia'R)
Référence	00E1005AA
Volume de la cuve	300 L
Alimentation électrique	Monophasé 230 V
Hauteur	1695 mm
Diamètre	660 mm
Poids	110 kg
Fluide frigorigène	R134a, 1 kg
Température ECS réglable	23 °C à 60 °C
Plage de température air ambiant	De -7 °C à 35 °C (estimation)
Débit d'air	450 m³/h
Puissance absorbée moyenne (PAC)	615 W
Puissance restituée (PAC)	1870 W
COP (selon EN255)	3,5
Appoint électrique	1500 W
Protection cuve	Acier émaillé + anode magnésium
Protection anti-légionellose	Oui, économique par PAC
Longueur max gaine d'air	10 m (Ø 160 mm)
Garantie cuve	5 ans
Garantie éléments électriques et thermodynamiques	2 ans
Accessoires fournis	Pieds réglables, coude 90°, flexible isolé, silencieux (réf. 00E9001AA, 00E9003AA, 00E9004AA)
Entretien	Vérification périodique de l'anode magnésium et de l'appoint électrique. Nettoyage des filtres à air si présents.
Sécurité	Condenseur sans contact avec l'eau sanitaire, système anti-légionellose, protection anticorrosion
Réparabilité	Intervention sur le circuit frigorifique réservée à un professionnel. Pièces détachées disponibles (anode, résistance, etc.)

FOIRE AUX QUESTIONS - CYLIA NOIROT

Quel est le volume de la cuve du CYLIA NOIROT ?

Le volume de la cuve est de 300 litres, idéal pour les besoins importants en eau chaude.

Quelle est la température maximale de l'eau chaude sanitaire ?

La température peut être réglée de 23 °C à 60 °C grâce à la pompe à chaleur.

Quel est le COP de cette pompe à chaleur ?

Le coefficient de performance (COP) est de 3,5 selon la norme EN255, ce qui signifie qu'elle produit 3,5 fois plus d'énergie qu'elle n'en consomme.

Quelles sont les dimensions et le poids du CYLIA ?

Hauteur : 1695 mm, diamètre : 660 mm, poids : 110 kg.

Quel fluide frigorigène est utilisé ?

Le fluide frigorigène est le R134a, avec une charge de 1 kg.

Comment installer les gaines d'air ?

Les gaines d'air isolées de diamètre 160 mm peuvent être raccordées à l'aspiration ou à l'évacuation, avec une longueur totale maximale de 10 mètres.

Quelle est la garantie du CYLIA NOIROT ?

La cuve est garantie 5 ans, les éléments électriques et thermodynamiques 2 ans.

Quel est le principe de fonctionnement de cette pompe à chaleur ?

L'air ambiant chauffe le fluide frigorigène dans l'évaporateur, celui-ci est comprimé pour monter en température, puis cède ses calories à l'eau du ballon via le condenseur. Le fluide se détend ensuite et le cycle recommence.

Y a-t-il un appoint électrique ?

Oui, un appoint électrique de 1500 W est intégré pour les périodes de grand froid ou pour un réchauffage rapide.

Quels accessoires sont disponibles pour le CYLIA ?

Les accessoires incluent un coude 90° (réf. 00E9001AA), un flexible isolé de 10 m (réf. 00E9003AA) et un silencieux (réf. 00E9004AA).

MODE D'EMPLOI CYLIA NOIROT

L'eau des condensats générée par le circuit frigorifique provient de l'air ambiant. C'est moins d'humidité dans votre local !

Caractéristiques techniques

Volume du gallon : 300 L. Protection de la cuve en acier emailé avec anode en magnésium. Fluidefrigorigene: R134a-1kg. - Température d'eau chaude sanitaire réglable de 23 à 60°C obtenue avec la pompe à chaleur. Longueur de conduite d'air maximum : 10 m (Ø 160 mm). - Plage de températures (air ambiant) : de à 35°C - Débit d'air: 450m3/h. Puisssance moyenne absorbee par la pompe a chaleur*:615 W. COP:3,5 et puissance restituee par la pompe a chaleur:1870 W suivant EN255 - Système anti-legionelle économique, assure par la pompe à chaleur.

Equipement de série: Appui électrique (1500 W)

• pour un réchauffage de 15°C à 60°C avec une température d'air aspirée de 15°C et humidité relative de 70%

Garantie

• Cuve garantie 5 ans
• Éléments électriques garantis 2 ans
• Éléments thermodynamiques garantis 2 ans

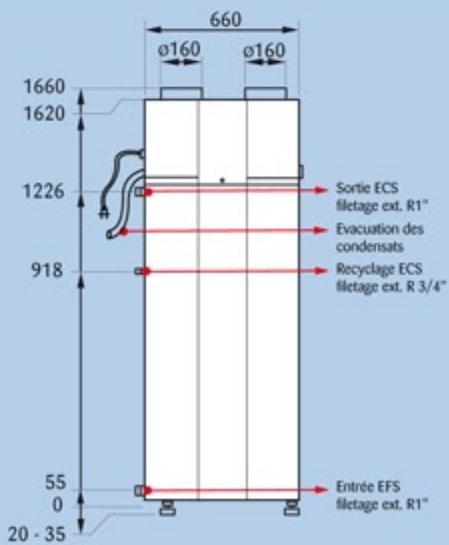

Dimensions et références

Désignation	Tension(V)	Diamètre(mm)	Hauteur(mm)	Poids(kg)	Référence
Cylia'R	Mono 230	660	1695	110	00E1005AA
Accessoires Cylla'R					Référence
Coude 90° - Ø160mm					00E9001AA
Flexible isolé Ø160 mm - lg 10 mm					00E9003AA
Silencieux Ø160 mm avec manchon					00E9004AA

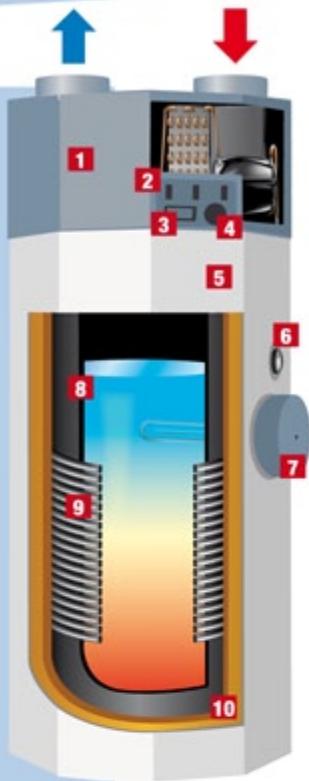

Entrée d'air ambiant

POMPE A CHALEUR Tableau de commande 3 Aquastat 4 Voyant vert : appareil sous tension Voyant rouge : appoint en fonctionnement

5 Housse souple isolante 6 Anode de protection 7 Appoint électrique 1,5 kW 8 Cuve en acier émaillé 300L 9 Condenseur de la pompe à chaleur 10 Isolant mousse polyurethane

Installation

• Aucune intervention nécessaire sur le fluide frigorigène : Prêt à installer.
• Pieds réglables pour s'adapter à tous les sols

Le raccordement à Cylia peut être effectué au moyen de conduites d'air isolées de diamètre nominal 160 mm.

On peut, soit du côté aspiration, soit du côté évacuation de l'air, brancher les gaines d'air dont la longueur totale ne doit pas dépasser 10 m.

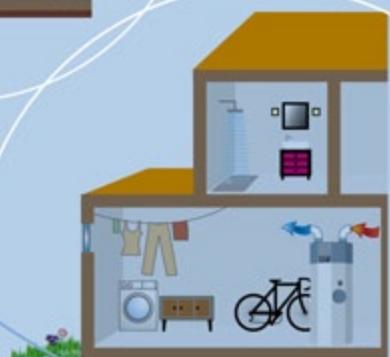

Exemples deraccordements :

ECS jusqu'à 60°C assuré à 100 %par la pompe à chaleur sans appoint électrique*

Jusqu'à 70 % d'énergie gratuite

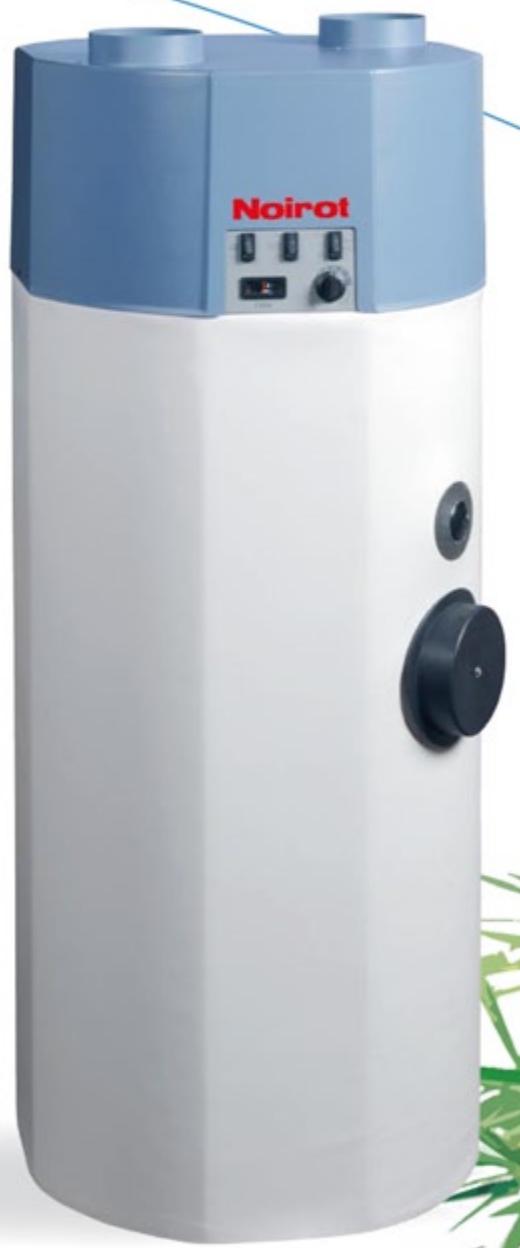

La pompe à chaleur eau chaude Cylia'R est un système de récupération de la chaleur contenue dans l'air.

Les pompes à chaleur pour la production d'eau chaude utilisent la chaleur perdue accumulée dans l'air ambiant ; lingerie, cave, garage... Vos factures d'eau chaude sanitaire deviennent aussi légères que l'air. C'est moins de CO2 rejeté comparé à un système, gaz ou fioul.

Performances accrues

Cylia'R produit 3,5 fois plus d'énergie qu'il n'en consomme. Le coefficient de performance (COP) de notre chauffe-eau «pompe à chaleur» Noirot, calculé selon la norme EN255, est l'un des meilleurs du marché.

Eau chaude en abondance

Avec un volume de 300 L, Cylla'R est dimensionné pour couvrir les besoins en eau chaude des plus importants. Equipé d'une protection antilégionellose et anticorrosion, il garantit une hygiène parfaite et une longévité accrue.

La pompe à chaleur Cylla'R vous assure toute l'année la production de l'eau chaude sanitaire jusqu'à 60 C° en mode pompe à chaleur.

• Performances élevées. Eau chaude sanitaire en toutes saisons. Facilité d'utilisation.
• Sécurité totale : le condenseur n'est pas en contact avec l'eau chaude sanitaire.

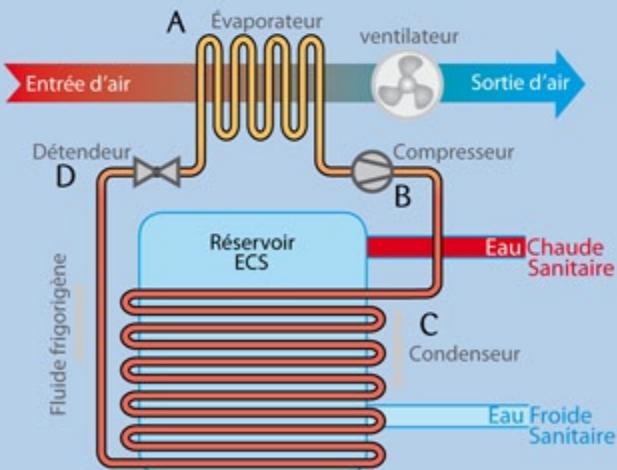

Principedefonctionnement correction appliquée : principe de fonctionnement

L'air aspiré rentre en contact avec l'évaporateur (A) et transfère ainsi ses calories dans le fluide frigorigène. Celui-ci est comprimé (B) et voit donc sa température s'échauffer. Ces calories sont cédées à l'eau du ballon au niveau du condenseur (C). Le fluide frigorigène se refroidit naturellement dans le détendeur (D) et est de nouveau prêt à recevoir des calories.

Pompe à chaleur "EAU CHAUBE SANITAIRE"

L'énergie renouvelable de l'air pour votre eau chaude sanitaire

L'énergie contenue dans l'air ambiant d'un local (lingerie, cave, garage...) est récapiturée toute l'année pour produire de l'eau chaude sanitaire.

Jusqu'à 70% d'énergie Gratuite

Notice résidentielle salle de bain tertiaire et industriel

Des solutions compatibles, économiques, écologiques... et tellement plus encore
