Type de chauffage	Chauffage par le sol à basse température
Puissance	150 à 2600 W
Installation	En trame sur treillis
Largeur des trames	50 à 90 cm
Conducteurs	Deux conducteurs en parallèle
Connexion	Raccordement d'un seul côté
Effet électromagnétique	Réduit grâce à la configuration des conducteurs
Compatibilité murs	Libère les murs de l'emprise des radiateurs
Utilisation recommandée	Pose sous carrelage ou revêtements de sol adaptés
Dimensions des trames	Préformées selon puissance
Norme technique	Conforme au cahier de prescription technique PRE 06/96
Numéro d'avis technique	14/03-810 ext
Type de pose	Pose au sol encastrée
Matériau du câble	Non précisé
Durée de vie	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - CABLE HPE NOIROT

Quel est le rôle du câble HPE NOIROT ?

Le câble HPE NOIROT est conçu pour assurer une connexion fiable entre les équipements HPE, garantissant une transmission de données efficace.

Comment vérifier si le câble est correctement connecté ?

Assurez-vous que les connecteurs du câble sont bien enfoncés dans les ports des équipements. Vérifiez également que les voyants lumineux des appareils sont allumés.

Que faire si le câble ne fonctionne pas ?

Essayez de débrancher et de rebrancher le câble. Si le problème persiste, testez le câble avec un autre appareil pour déterminer si le problème vient du câble ou de l'appareil connecté.

Le câble est-il compatible avec tous les équipements HPE ?

Le câble HPE NOIROT est conçu pour être compatible avec la plupart des équipements HPE. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Quelle est la longueur maximum recommandée pour ce câble ?

La longueur maximale recommandée pour le câble HPE NOIROT est généralement de 10 mètres pour garantir une performance optimale.

Y a-t-il des précautions à prendre lors de l'installation ?

Évitez d'exposer le câble à des températures extrêmes ou à des environnements humides. Assurez-vous également de ne pas plier le câble de manière excessive.

Comment nettoyer le câble HPE NOIROT ?

Utilisez un chiffon doux et sec pour nettoyer le câble. Évitez les produits chimiques agressifs qui pourraient endommager les connecteurs.

Où puis-je acheter un câble de remplacement ?

Vous pouvez acheter un câble de remplacement auprès de revendeurs agréés HPE ou sur des sites de vente en ligne réputés.

MODE D'EMPLOI CABLE HPE NOIROT

Chauffage par le sol à basse température

Le câble chauffant doit être installé selon les impératifs du cahier de prescription technique PRE 06/96.

En trame sur treillis de 150 à 2600 w

Il est livré en trames préformées, sur treillis, de 50 ou 90 cm de largeur, selon la puissance.

Les ATOUTS du confort :

• Pratique à mettre en œuvre :

Câble HPE, avec ses deux conducteurs en parallèle, ne se raccorde que d'un seul côté. Cela facilite la mise en œuvre et supprime le flux électromagnétique.

• Une solution qui libère les murs :

Le chauffage direct par le sol libère les murs de l'emprise des radiateurs mais demande quelques précautions quant aux revêtements de sol utilisés et au perçage eventuel des sols.

• Chaque âme conductrice est isolée par une enveloppe en polyéthylène.
• L'isolation de l'ensemble est renforcée par une enveloppe en polyéthylène haute densité.
• Blindage par tresse métallique en aluminium avec fil de continuité assurant une protection électrique.

Thermostat te 030 (option)

Thermostat mural électronique 6 ordres avec voyant de chauffe. Pouvoir de coupure 8A/250V.

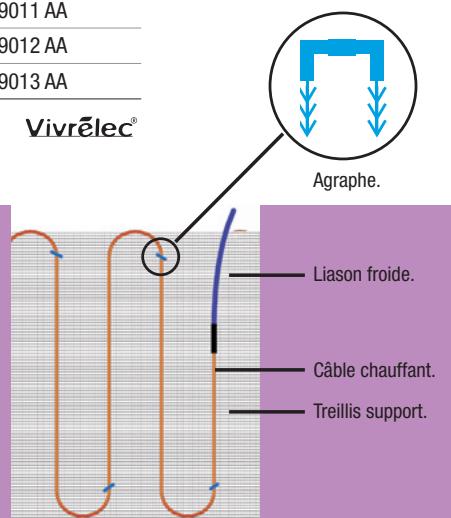

Installation SIMPLE et RAPIDE

• Câble chauffant conçu pour être intégré dans une dalle flottante de 4 à 5 cm.
• Éléments préformés facilitant l'installation, livrés en trame à dérouler.
• Mise en place rapide grâce au treillis support garantissant le bon positionnement du câble (pas de 17cm).
• Fourniture des agrafes assurant le maintien des éléments préformés sur l'isolant.
• Un seul câble d'alimentation (liaison froide).
• La mise en œuvre étant obligatoirement conforme à l'AT n°14/03-810, c'est la garantie d'une installation de qualité.

DIMENSIONS ET RÉFÉRENCES

Puisance totale (W)	Nombre de demi spires	Largeur de trame (m)	Longueur d'une trame (m)	Référence Blanc
Câble en trames préformées sur treillis plastique
150	16	0,5	2,55	00D1000TA
250	25	0,5	4,24	00D1001TA
400	41	0,5	6,94	00D1002TA
500	50	0,5	8,39	00D1003TA
660	40	0,9	6,64	00D1011TA
800	49	0,9	8,09	00D1012TA
990	59	0,9	9,88	00D1013TA
1200	71	0,9	11,91	00D1014TA
1500	87	0,9	14,61	00D1015TA
1700	102	0,9	17,08	00D1026TA
2150	127	0,9	21,48	00D1027TA
2600	153	0,9	25,79	00D1028TA
Désignation				Référence
Régulation câble chauffant direct
Thermostat élémentique semi-encastré				B9001-AA
Accessoires
100 cavaliers de fixation				49011 AA
Plaque signalétique				49012 AA
Trousse de réparation pour câble chauffant direct				49013 AA

Cahier de prescriptions techniques PRE 06/96 - Mono 230V

Mono 230V

• Revêtement de sol. Dalle flottante. Θ Armature métallique. Trame chauffante sur treillis support. Isolant thermique. 6 Plancher porteur.
