NE-1104 - Enceinte audio NESX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio avec station d'accueil
Marque	NESX
Modèle	NE-1104
Alimentation	230 V ~ 50 Hz
Consommation électrique	55 W max, 10 W moyen
Puissance audio totale	2 x 15 W + 25 W RMS (10 % THD)
Bande passante	20 Hz – 20 KHz
Rapport signal sur bruit	> 90 dB
Sources audio	Station d'accueil iPod/iPhone/iPad, entrée AUX (RCA)
Fonctions télécommande	Marche/Veille, sélection source, lecture/pause, répétition, réglage volume, graves/aigus, silence, navigation
Réglages séparés	Graves (SUB) et aigus (TREB)
Mode veille automatique	Oui, en mode AUX après 90 secondes sans signal
Recharge batterie	Recharge iPod/iPhone/iPad (sauf iPod touch G2 et iPod nano 4G)
Température d'utilisation	0 à 40 °C
Humidité relative	30 à 80 %
Utilisation	Intérieur uniquement, position verticale
Accessoires fournis	Télécommande, manuel, carte de garantie, visserie, cordon secteur, 6 adaptateurs amovibles
Piles télécommande	2 x 1.5 V type AAA (non fournies)
Nettoyage	Avec un chiffon sec, sans solvants ni abrasifs
Réparabilité	Ne pas ouvrir, aucune pièce d'entretien courant, intervention par personnel agréé
Sécurité	Ne pas exposer à l'humidité, ne pas recouvrir, éviter liquides et flammes, débrancher en cas d'orage
Normes	Conforme CE (LVD 2006/95/EC, EN 60950-1, CEM 2004/108/EC)

FOIRE AUX QUESTIONS - NE-1104 NESX

Quels appareils puis-je connecter sur la station d'accueil ?

La station d'accueil est compatible avec la plupart des iPod, iPhone et iPad (iPod mini, iPod nano, iPod vidéo). Utilisez l'adaptateur fourni qui correspond à votre appareil.

Comment régler le volume des basses séparément ?

Utilisez les touches SUB + / - de la télécommande pour augmenter ou diminuer le niveau du caisson de basses. Le réglage est indépendant du volume général.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon secteur est correctement branché et que la prise est alimentée. Appuyez sur la touche STANDBY de la télécommande ou sur le panneau supérieur pour allumer l'appareil.

Comment utiliser l'entrée AUX ?

Branchez votre source (PC, lecteur MP3) aux prises R AUX L à l'arrière. Appuyez sur la touche AUX de la télécommande pour sélectionner ce mode. L'appareil passe automatiquement en veille après 90 secondes sans signal.

Puis-je recharger mon iPhone sur cette enceinte ?

Oui, l'enceinte recharge la batterie de votre iPod, iPhone ou iPad (sauf iPod touch G2 et iPod nano 4G) lorsqu'il est connecté sur la station d'accueil.

Comment changer les piles de la télécommande ?

Ouvrez la trappe à l'arrière, insérez deux piles AAA 1.5 V en respectant la polarité. Remplacez les piles dès que la portée diminue. Retirez-les en cas d'inutilisation prolongée.

Que signifie le voyant LED clignotant ?

Le voyant LED indique l'état : battement lent = volume réglé, battement rapide = réglage graves/aigus, clignotement 0.5s = mode silencieux. En veille, il clignote à 1 seconde.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou produits abrasifs qui pourraient endommager le coffret de manière irréversible.

L'enceinte ne produit aucun son, que vérifier ?

Vérifiez que le volume n'est pas au minimum et que la source est correctement sélectionnée (AUX ou iPod). Assurez-vous que le câble AUX est bien branché. Appuyez sur MUTE pour désactiver le silence.

Puis utiliser l'enceinte en extérieur ?

Non, cet appareil est destiné à une utilisation en intérieur exclusivement. Température d'utilisation : 0 à 40 °C, humidité 30 à 80 %. Évitez les projections d'eau et l'exposition directe au soleil.

MODE D'EMPLOI NE-1104 NESX

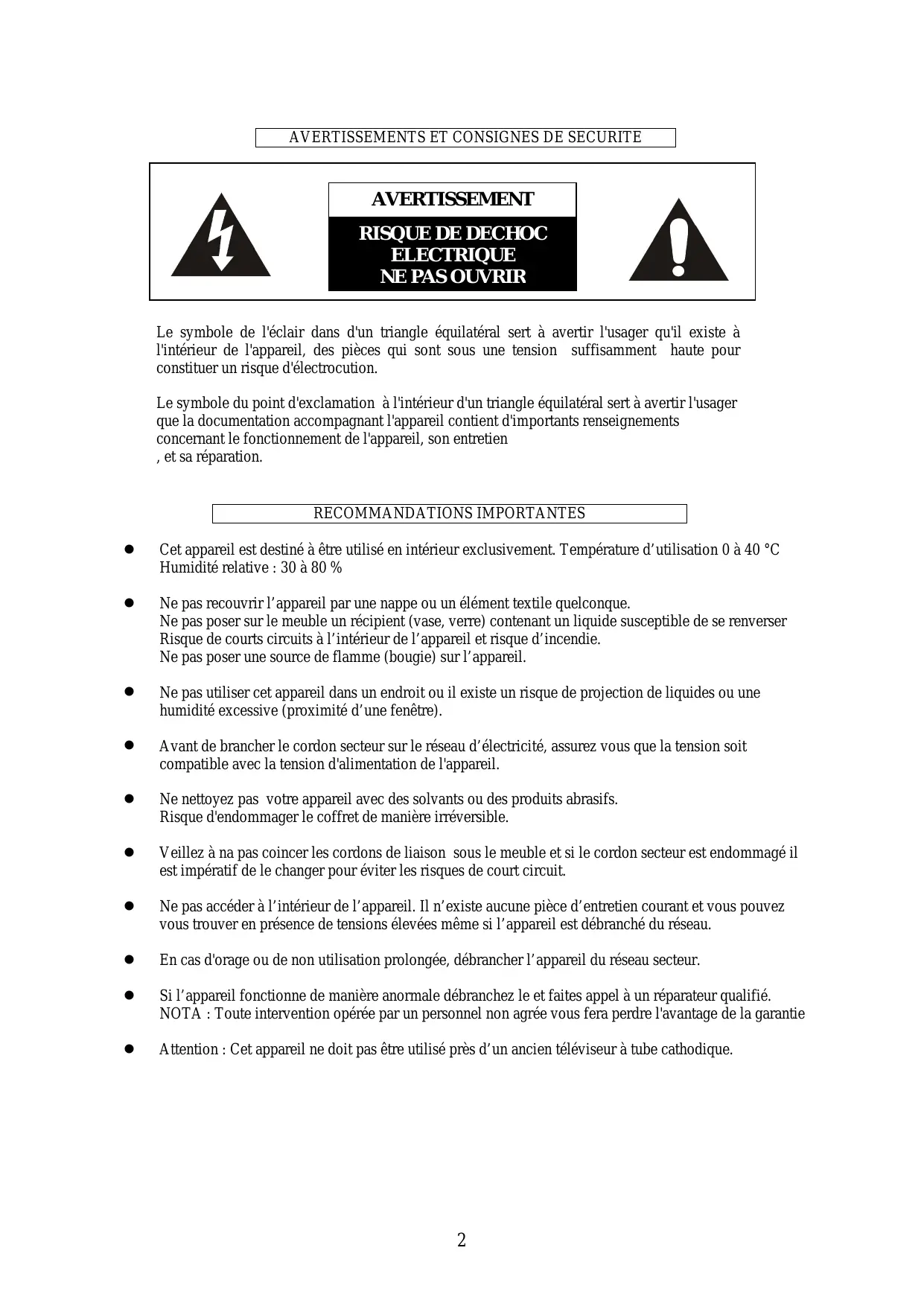

Le symbole de l'éclair dans d'un triangle équilatéral sert à avertir l'usager qu'il existe à l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour constituer un risque d'électrocution.

Le symbole du point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usager que la documentation accompagnant l'appareil contient d'importants renseignements concernant le fonctionnement de l'appareil, son entretien, et sa réparation.

• Cet appareil est destiné à être utilisé en intérieur exclusivement. Température d'utilisation 0 à 40 °C Humidité relative : 30 à 80 %
• Ne pas recouvrir l'appareil par une nappe ou un élément textile quelconque. Ne pas poser sur le meuble un récipient (vase, verre) contenant un liquide susceptible de se renverser Risque de courts circuits à l'intérieur de l'appareil et risque d'incendie. Ne pas poser une source de flamme (bougie) sur l'appareil.
• Ne pas utiliser cet appareil dans un endroit ou il existe un risque de projection de liquides ou une humidité excessive (proximité d'une fenêtre).
• Avant de brancher le cordon secteur sur le réseau d'électricité, assurez vous que la tension soit compatible avec la tension d'alimentation de l'appareil.
• Ne nettoyez pas votre appareil avec des solvants ou des produits abrasifs. Risque d'endommager le coffret de manière irréversible.
• Veillez à na pas coincer les cordons de liaison sous le meuble et si le cordon secteur est endommagé il est impératif de le changer pour éviter les risques de court circuit.
• Ne pas accéder à l'intérieur de l'appareil. Il n'existe aucune pièce d'entretien courant et vous pouvez vous trouver en présence de tensions élevées même si l'appareil est débranché du réseau.
  En cas d'orage ou de non utilisation prolongée, débrancher l'appareil du réseau secteur.
• Si l'appareil fonctionne de manière anormale débranchez le et faites appel à un réparateur qualifié. NOTA : Toute intervention opérée par un personnel non agréé vous fera perdre l'avantage de la garantie
• Attention : Cet appareil ne doit pas être utilisé près d'un ancien téléviseur à tube cathodique.

SOMMAIRE

CHAPITRE

PAGE

Recommendations importantes.... 2

Accessoires.... 3

Caractéristiques techniques 3

Utilisation avec un iPod / iPhone.... 5

Télécommande.... 6

Panneau de commande supérieur.... 7

Panneau arrière....7

Mode AUX avec fonction allumage extinction automatique 8

Caractéristiques générales 8

En cas de problème.... 8

Précautions d'emploi particulières.... 9

ACCESSOIRES - CONTENU DE L'EMBALLAGE

Lors du déballage de l'appareil, assurez vous de la présence des éléments suivants :

1. Télécommande

2. Manuel d'utilisation

3. Carte de garantie

1. Visserie

2. Cordon secteur

1. Réglage séparé du volume sonore du caisson de basse.
2. Station d'accueil ipod / iPhone / ipad
3. Entrée AUX pour PC – Lecteur MP3 – iPod - Téléphone portable
4. Puissance Audio 2 x 15 W + 25 W RMS (10 % THD)
5. Bande passante Audio : 20 Hz – 20 KHz
6. Rapport signal sur Bruit : > 90 dB

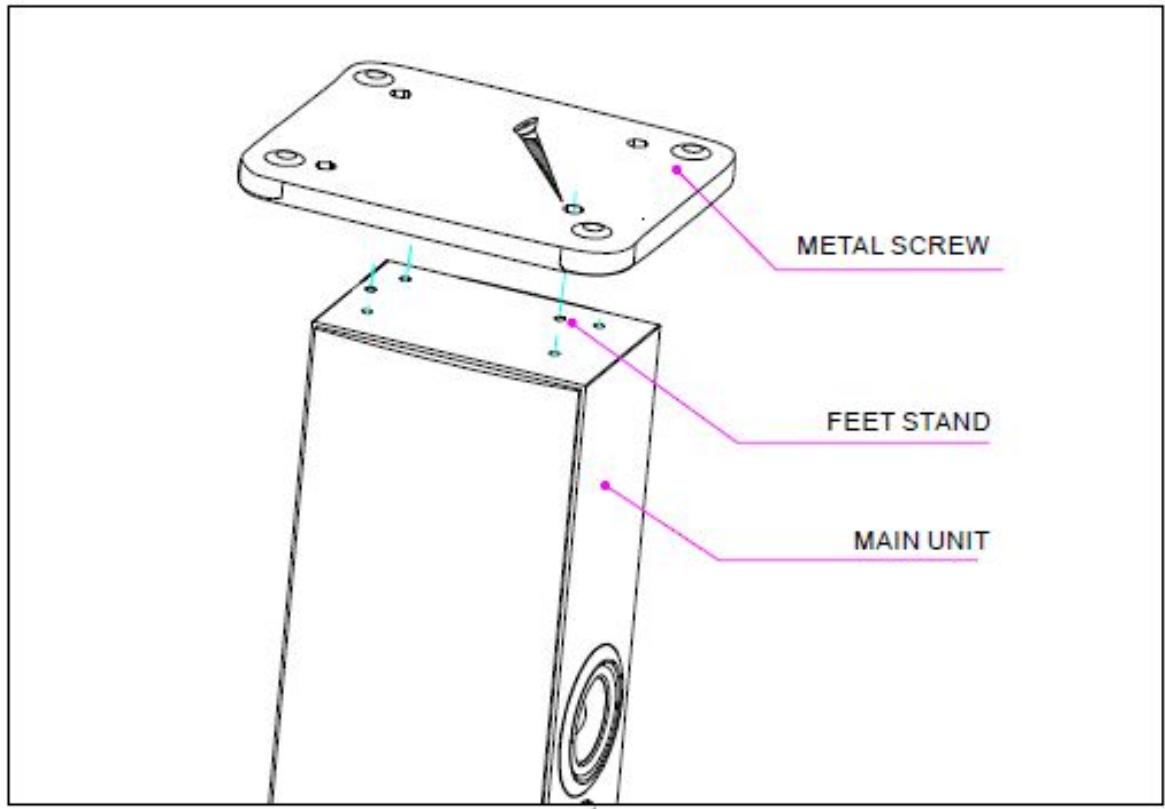

METAL SCREW FEET STAND MAIN UNIT

1. Main unit : Colonne sonore

2. Feet Stand : Socle

3. Metal screw : 4 x Vis métal

Posez la colonne sonore sur le flanc sur un support stable et protégé pour ne pas rayer le coffret de l'appareil. Vissez les 4 vis pour maintenir le socle de manière stable puis placez la colonne sonore sur son socle.

1. Branchement des piles de la télécommande :

Ouvrez la trappe d'accès aux piles – Insérez 2 piles 1.5 V type AAA (non fournies) en respectant la polarité puis refermez la trappe.

1. Utilisation de la télécommande :

Dirigez les diodes de la télécommande en direction du capteur Infra rouge placé sur le panneau avant. Lorsque la portée de la télécommande commence à diminuer, remplacez les piles de la télécommande en utilisant deux piles de même type et de même marque.

Si l'appareil reste inutilisé pendant une longue période, retirez les piles de la télécommande pour éviter qu'elles ne coulent dans le boitier.

1. Appuyez et maintenez la touche ▶II lecture / pause pendant 3 à 5 secondes. L’iPod, iPhone ou iPad Passera en mode veille. Appuyez à nouveau sur cette touche pour reprendre la lecture.
2. Touche stop ■. Appuyez sur cette touche pour arrêter la lecture d'un fichier.
3. Les touches ◀◀ et ▶▶ servent à revenir au titre précédent ou passer au titre suivant. Appuyez et maintenez ces touches pour accéder aux modes retour rapide ou avance rapide. Vous pouvez également effectuer des recherches avant / arrière à l’aide des touches ◀◀ ou ▶▶.
4. Pour choisir une fonction, appuyez sur la touche MENU et utilisez les touches de navigation ▲ et ▼ pour sélectionner cette fonction. Appuyez ensuite sur la touche ENTRER pour valider.
5. Mode répétition. Lors de la lecture de fichiers sur votre iPod / iPhone / iPad appuyez sur la touche REPEAT pour répéter la lecture du fichier en cours.

“○” Ce symbole signifie que le titre en cours sera répété.

“☐” Ce symbole signifie que tous les titres seront répétés.

Cet appareil est compatible avec la plupart des produits ipod / iphone / ipad / ipod mini / iPod nano / iPod vidéo. Cet appareil permet la recharge de la batterie des ipod / iphone / ipad

Cet appareil est fourni avec 6 adaptateurs amovibles. Assurez vous que votre ipod / iPhone / ipad soit correctement inséré dans le connecteur de l'appareil, bien maintenu et sans faux contact.

INSERTION DE L'ADAPTATEUR iPod / iPhon / iPad

1. Choisissez l'adaptateur qui convient parfaitement à votre ipod / iPhone / Ipad.
2. Insérez l'adaptateur sur le connecteur situé sur le haut de l'appareil en prenant soin de ne pas endommager les contacts.
3. Insérez l'iPod / iPhone / iPad dans l'adaptateur. Ne placez que l'appareil nu sans housse ou boîtier de protection.

RETRAIT DE L'ADAPTATEUR

Retirez l'ipod / iPhone / ipad de l'adaptateur, puis retirez délicatement l'adaptateur du support de l'appareil.

LECTURE DES FICHIERS DE L'ipod / iPhone / iPad

1. Appuyez sur la touche ipod de la télécommande. L'écran en façade affichera ipod.
2. Sélectionnez le genre de musique désiré et utiliser votre ipod / iphone / ipad de manière habituelle.
3. Vous pouvez également sélectionner le titre précédent ou le titre suivant en utilisant les touches «« / «« / »» / »».
   Appuyez sur la touche ▶II lecture / pause pour lire un fichier ou passer au mode pause.
4. Appuyez sur les touches Volume + / Volume - pour ajuster le niveau sonore.

RECHARGE DE L'ipod / iPhone / ipad

Si vous branchez un ipod / iPhoen / iPad sur l'appareil, la batterie sera mise en charge jusqu'à la recharge complète de celle-ci.

NOTA : Les iPod touch G2 et iPod nano 4G ne seront pas rechargés.

ATTENTION

Faites particulièrement attention à la manière de brancher votre iPod / iPhone / iPad dans le connecteur et son adaptateur. Si votre iPod / iPhone / iPad est mal branché, vous pouvez endommager votre appareil de manière irréversible.

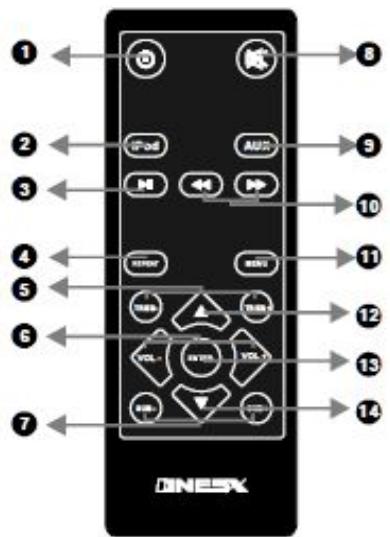

FONCTIONS DE LA TELECOMMANDE

1 2 3 4 5 6 7 DINESK 8 9 10 11 12 13 14

1.	STANDBY	Veille / Marche
2.	iPod	Source ipod / iPhone / ipad
3.	PLAY / PAUSE	Lecture / Pause
4.	REPEAT	répétition
5.	TREB + / -	Aigus + / -
6.	VOL + / -	Volume + / -
7.	SUB + / -	Basses + / -
8.	MUTE	Silence
9.	AUX	Mode Auxiliaire
10.	◀◀ / ▶▶	Recherche AV / AR
11.	MENU	Menu
12.	UP	Navigation Haut
13.	ENTER	Entrée - Validation
14.	DOWN	Navigation Bas

1. STANBY Appuyez sur cette touche pou allumer l'appareil ou l'éteindre en mode veille.

2. iPod Appuyez sur cette touche pour sélectionner la source ipod / iPhone / ipad.

3. PLAY / PAUSE En mode iPod / iPhone / ipad appuyez sur cette touche pour suspendre la lecture des fichiers ou en reprendre la lecture.

4. REPEAT En mode iPod / iPhone / iPad appuyez sur cette touche pour répéter un titre ou tous les titres

5. TREB + / - Appuyez sur les touches TREB + / - pour augmenter ou diminuer le niveau des aigus.

6. VOL + / - Appuyez sur cette touche pour augmenter ou diminuer le niveau sonore général.

7. SUB + / - Appuyez sur cette touche pour augmenter ou diminuer le niveau sonore du caisson de basses.

8. MUTE Appuyez sur cette touche pour interrompre la diffusion du son dans les enceintes. Appuyez à nouveau sur cette touche pour reprendre la diffusion du son.

9. AUX Appuyez sur cette touche pour sélectionner le mode AUX.

10. ↔ / ▶ En mode iPod / iPhone / iPad appuyez sur les touches ◀ / ▶ pour accéder au titre précédent ou au titre suivant. Appuyez plus de trois secondes sur ces touches pour effectuer une recherche arrière ou avant.

11. MENU En mode iPod / iPhone / ipad appuyez sur la touche MENU pour accéder aux réglages de l' iPod / iPhone / ipad.

12. UP Touche de navigation Haut en mode iPod / iPhone / ipad.

13. ENTER Touche de validation des menus iPod / iPhone / ipad.

14. DOWN Touche de navigation Bas des menus iPod / iPhone / ipad.

DINESK 4 +VOL- +VOL+ +VOL+ 2 1 3

1. ▶II
2. ◀ / VOL -
3. ▶ | /VOL+
4. LED
   M / A Lecture / Pause
   Précédent / VOL -
   Suivant / VOL +
   Témoin état

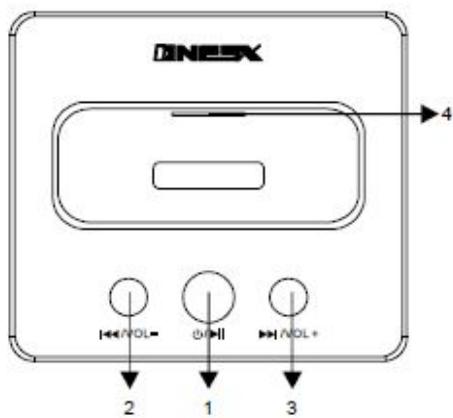

PANNEAU SUPERIEUR

1. Marche / Veille. Lecture / Pause En mode veille mise en route de l'appareil En mode marche : Appui court lecture / pause Appui long : mise en veille de l'appareil.

2. Précédent / Volume - En mode marche, appui court titre précédent. Appui long : Réglage volume -

3. Suivant / Volume + En mode marche, appui court titre suivant. Appui long : Réglage volume +

TEMOIN LED
ETAT	AFFICHAGE LED
veille	Battement 1 Seconde
Marche	Allumé
Vol + / Vol -	Battement lent
Graves / Aigus	Battement rapide
Silence	Battement 0.5 Secondes

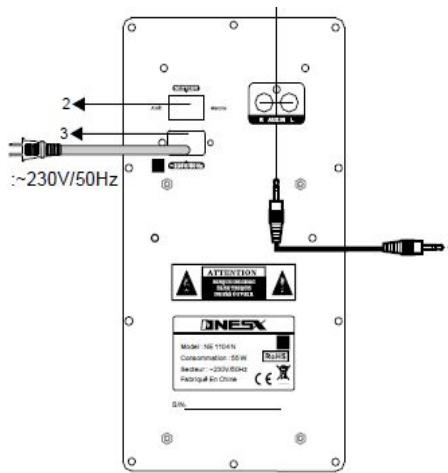

PANNEAU ARRIERE

1. R AUX L Entrée AUX


Lors de la mise en route de l'appareil l'entrée sélectionnée est le mode AUX. Lorsque qu'un iPod / iPhone / iPad est branché sur la station d'accueil, l'appareil passe automatiquement en mode iPod / iPhone / iPad. Lorsque l' iPod / iPhone / iPad est débranché de son connecteur, l'appareil passe à nouveau en mode AUX.

FONCTION MISE EN MARCHE / ARRET AUTOMATIQUE EN MODE AUX

1. Cette colonne sonore peut être alimentée par une source auxiliaire (lecteur MP3, lecteur MP4, PC etc.) connectée sur les prises RCA du panneau arrière.
2. Lorsque l'appareil est alimenté par une sources AUX, la mise en marche ou l'arrêt automatique de l'appareil est commandé par la présence ou l'absence de signal Audio sur cette entrée.
3. Lorsque la source AUX est commutée en mode arrêt ou si le câble de liaison est retiré, l'appareil passe automatiquement en mode veille après une durée de 90 secondes.
4. Si un signal Audio est présent sur une des entrées AUX, l'appareil se commute automatiquement en en mode marche.
5. Cette fonction mise en marche / arrêt automatique n'est active qu'en mode AUX, c'est-à-dire que cette fonction n'est pas utilisable en mode ipod / iPhone / iPad.

CARACTERISTIQUES GENERALES

Alimentation : 230 V 50 Hz

Consommation : 55 W MAX - 10 W moyen

Poids net : xxxx Kg

Poids brut : xxxx Kg

Dimension : xxxx mm

Utilisation Position verticale – Température de 5 °C à 35 °C

EN CAS DE PROBLEME

En cas de problème vérifiez les points suivants. Si le problème persiste faites appel à votre revendeur ou à un personnel qualifié.

PROBLEME	CAUSE POSSIBLE	SOLUTION
L’appareil ne fonctionne pas	Le câble secteur est mal Connecté. Il n’y a pas de Courant sur la prise utilisée.L’appareil est en mode veille.	Vérifiez le branchement du Câble secteur.Vérifiez la prise de courant.Appuyez sur la touche marche
Il n’y a pas de son	L’entrée AUX est mal connectéeLe réglage volume est trop bas	Vérifiez le branchement du Mode AUXAjustez le niveau de volume

NOTA

Cet appareil est contrôlé par un microprocesseur sensible aux charges statiques ou aux perturbations liées à l'utilisation dans un environnement électromagnétique actif.

Si l'appareil fonctionne de manière anormale, effectuez une remise à zéro du processeur en débranchant complètement l'appareil du réseau électrique puis en le rebranchant à nouveau.

PILES ET BATTERIES

PILES

Remplacez les piles dès que leur fonctionnement donne des signes de faiblesse.

Si les piles coulent et laissent échapper de l'acide, éviter de les manipuler à main nue.

Remplacez les piles usagées en changeant ensembles toutes les piles d'un même appareil et ne mélangez pas les marques et les types de piles.

En cas de non utilisation prolongée de l'appareil, retirez les piles de leur compartiment.

ATTENTION : Les enfants en bas âge ne doivent pas avoir accès aux piles afin qu'ils ne ne les portent pas à la bouche et puissent se brûler ou les ingérer.

BATTERIES

Lors du remplacement des piles ou des batteries, il existe un risque d'explosion si

l'élément remplacé est d'un type incorrect. Dans le doute demandez conseil

à un spécialiste. Pour éviter tout risque de brûlures, ne placez jamais un appareil alimenté par une batterie à l'intérieur d'un vêtement ou à proximité du corps.

MISE AU REBUT

Les piles ou les batteries usagées ne doivent pas être jetées avec les ordures ménagères mais déposées dans des containers mis à votre disposition dans les lieux de distribution de produits électriques et électroniques.

RESPECT DE L'ENVIRONNEMENT

Ce pictogramme rappelle qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre les appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Directive Européenne DEEE : 2002 / 97 / EC

Ce pictogramme rappelle que ce produit à été manufacturé avec des composants et des procédés de fabrication qui respectent la législation en matière d'environnement.

La fabrication de ce produit exclut tous les matériaux qui figurent dans la liste des composants dangereux tels que le plomb, le cadmium, le mercure, les PBB, PBDE et les composés qui ne s'éliminent que difficilement dans la nature.

Sécurité électrique et rayonnements électromagnétiques.

Ce pictogramme rappelle que cet appareil est conforme à la législation Européenne en matière de :

Sécurité électrique : Directives LVD 2006/95/EC – Normes 60065 – 2002 / EN 60950-1 2006

Normes de rayonnement et d'immunité électromagnétique : Directives 2004/108/EC
