Intitulé	Description
Type de produit	Ordinateur de plongée
Caractéristiques techniques principales	Affichage couleur, profondeur maximale de 150 mètres, algorithme de décompression ZHL-16C
Alimentation électrique	Batterie rechargeable lithium-ion
Dimensions approximatives	130 x 80 x 30 mm
Poids	300 grammes
Compatibilités	Compatible avec les systèmes de plongée à air et nitrox
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Fonctions principales	Mesure de la profondeur, temps de plongée, temps de décompression, affichage des données de plongée en temps réel
Entretien et nettoyage	Rincer à l'eau douce après chaque utilisation, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour la maintenance, service après-vente recommandé
Sécurité	Conforme aux normes de sécurité pour les équipements de plongée, vérification régulière recommandée
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus, formation recommandée pour les nouveaux utilisateurs

FOIRE AUX QUESTIONS - GALILEO SOL UWATEC

Comment réinitialiser mon UWATEC GALILEO SOL ?

Pour réinitialiser votre UWATEC GALILEO SOL, maintenez enfoncé le bouton 'Mode' pendant environ 10 secondes jusqu'à ce que l'écran clignote. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Comment changer la pile de mon UWATEC GALILEO SOL ?

Pour changer la pile, retirez le couvercle arrière en utilisant un tournevis approprié. Remplacez la pile par une nouvelle CR2450 en veillant à respecter la polarité. Refermez le couvercle et assurez-vous qu'il est bien fixé.

Pourquoi mon UWATEC GALILEO SOL ne s'allume-t-il pas ?

Si votre UWATEC GALILEO SOL ne s'allume pas, vérifiez d'abord la pile. Si la pile est en bon état, essayez de réinitialiser l'appareil. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware de mon UWATEC GALILEO SOL ?

Pour mettre à jour le firmware, téléchargez le logiciel UWATEC sur votre ordinateur, connectez votre UWATEC GALILEO SOL via un câble USB et suivez les instructions du logiciel pour effectuer la mise à jour.

Comment calibrer mon UWATEC GALILEO SOL ?

Pour calibrer votre UWATEC GALILEO SOL, accédez au menu de calibration dans les paramètres. Suivez les instructions à l'écran pour entrer les données nécessaires comme la profondeur et la température de l'eau.

Que faire si mon UWATEC GALILEO SOL affiche un message d'erreur ?

Si un message d'erreur apparaît, consultez le manuel d'utilisateur pour identifier le code d'erreur. Vous pouvez également essayer de réinitialiser l'appareil ou contacter le service client pour obtenir de l'aide.

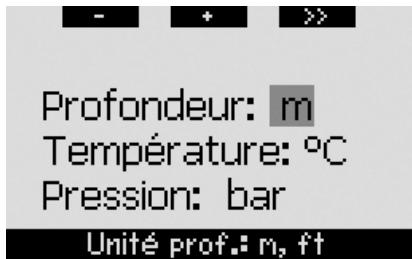

Comment changer l'unité de mesure sur mon UWATEC GALILEO SOL ?

Pour changer l'unité de mesure, accédez au menu des paramètres, sélectionnez 'Unité' et choisissez entre mètres ou pieds selon votre préférence.

Mon UWATEC GALILEO SOL est-il étanche ?

Oui, l'UWATEC GALILEO SOL est conçu pour être étanche jusqu'à une profondeur de 120 mètres. Assurez-vous que le couvercle de la pile est correctement fermé pour maintenir cette étanchéité.

MODE D'EMPLOI GALILEO SOL UWATEC

Vous devez soigneusement et bien comprendre l'ensemble de ce manuel avant d'utiliser cette Galileo.

La plongée comporte des risques inhérents à l'activité. Même en suivant les instructions de ce manuel d'une manière rigoureuse, il reste possible que vous puissiez être sérieusement blessé(e) ou mourir d'un accident de décompression, de toxicité de l'oxygène ou d'un autre risque inhérent à la plongée au Nitrox ou à l'air comprimé. Si vous n'avez pas pleinement conscience de ces risques et n'êtes pas prêt(e) à personuellement accepter et assumer la responsabilité de ces risques, n'utilisez pas Galileo.

Consignes d'utilisation de galileo :

Les consignes suivantes d'utilisation de Galileo proviennent des recherches médicales les plus récentes et des recommandations de l'American Academy of Underwater Sciences, concernant la plongée avec ordinateurs de plongée.

Suivre ces consignes améliorera considérablement votre sécurité en plongée, mais ne peut pas garantir que vous ne puissiez pas avoir d'accident de décompression ou pâtir de toxicité de l'oxygène.

• Galileo n'est donc que pour les plongées à l'air comprimé (21 % de O_2) ou au Nitrox (22 à 100 % de O_2). N'utilisez pas Galileo pour les plongées avec d'autres mélanges gazeux.
• Il est absolument nécessaire de vérifier le réglage du mélange avant chaque plongée et de le comparer avec celui qui est réellement utilisé. N'oubliez pas : un réglage incorrect peut être une source d'accident de décompression et/ou de toxicité de l'oxygène ! La différence maximale avec le mélange mesuré ne doit pas dépasser 1 % de O_2. Un mélange gazeux incorrect peut se révéler mortel !
• N'utilisez Galileo que avec des appareils respiratoires à circuit ouvert.
• N'utilisez Galileo que pour la plongée avec un appareil respiratoire autonome. Galileo n'est pas conçu pour les expositions de longue durée au Nitrox.
• Respectez toujours les signaux d'alarme visuels et audibles. Évitez les situations de risque étendu qui sont marquées d'un signe d'avertissement dans ce manuel d'utilisation.

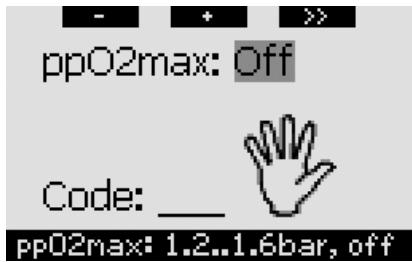

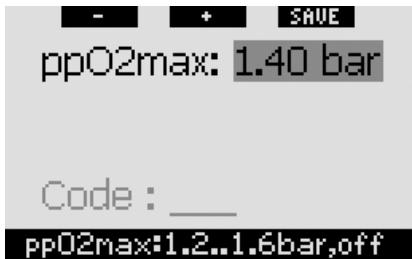

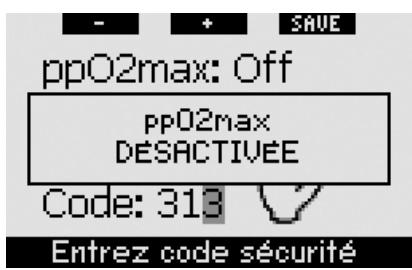

• Galileo possède un avertissement de ppO_2. La limite par défaut est fixée à 1,4 bar pour la ppO_2. Elle peut être réglée entre 1,2 et 1,6 bar.

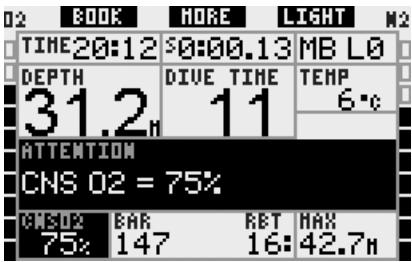

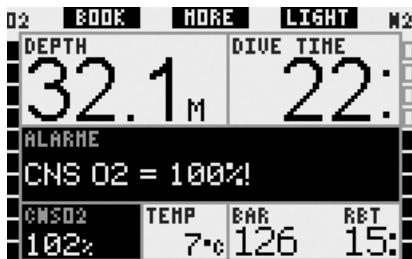

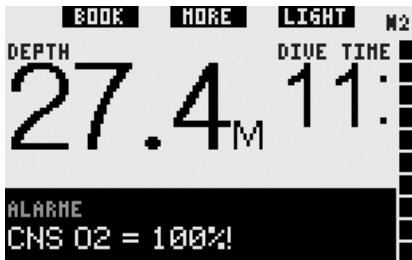

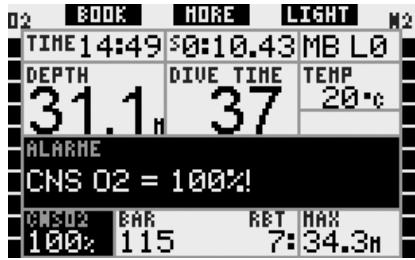

• Vérifiez fréquemment le « minuteur d'oxygène » (CNS O_2). Remontez et terminez la plongée si le CNS O_2 dépasse 75 %.
• Ne plongez jamais plus profond que la profondeur maximum d'utilisation (MOD) correspondant au mélange gazeux utilisé.
• Vérifiez toujours les limites de la plongée par rapport au contenu en oxygène et aux procédures de plongée sportive standard (accident de décompression, toxicité de l'oxygène).
• Pour respecter les limites de profondeur recommandées par toutes les instances éducatives, ne plongez pas au-delà de 40 m.
• Le danger de narcose à l'azote (« ivresse des profondeurs ») doit être pris en considération. Galileo ne donne pas d'avertissement à ce sujet.
• Lors de toutes les plongées, avec ou sans ordinateur, respectez un palier de sécurité d'au moins 3 minutes à 5 m.
• Tous les plongeurs qui utilisent des ordinateurs pour prévoir leurs plongées et indiquer ou déterminer leur statut vis-à-vis de la décompression doivent utiliser leur propre ordinateur, qu'ils emmènent avec eux lors de chaque plongée.
• Si Galileo tombe en panne à un quelconque moment de la plongée, celle-ci doit être interrompue, et les procédures adéquates de remontée en surface (y compris une remontée lente avec un palier de sécurité de 3 à 5 minutes à 5 m) doivent être immédiatement mises en œuvre.
• inateur tombe en panne, quel que soit la raison, vous devez remonter à une vitesse de 10 m par minute ou moins.
• Quelle que soit la plongée, deux coéquipiers doivent suivre l'ordinateur de plongée le plus sécurisant des deux.
• Ne plongez jamais sans coéquipier. Galileo ne se substitue pas à un coéquipier.
• Ne faites que des plongées qui sont adaptées à votre niveau d'entraînement. Galileo n'augmente pas vos connaissances de la plongée.
• Plongez toujours avec des instruments de secours. Lorsque vous plongez avec un ordinateur de plongée, vérifiez bien que vos instruments de secours comprennent un profondimètre, un manomètre immergable, un compteur de temps d'immersion digital ou une montre de plongée, et que vous avez accès à des tables de décompression.
• Évitez de monter et de redescendre de façon répétée (plongée en yo-yo).
• Évitez d'effectuer une lourde charge de travail lorsque vous êtes en profondeur.
• Prévoyez les plongées de manière à ce qu'elles soient plus courtes lorsqu'elles sont effectuées en eau froide.
• Après avoir terminé la décompression, ou à la fin d'une plongée sans palier, la dernière partie de la remontée doit être aussi lente que possible.
• Vous DEVEZ être familiarisé(e) avec tous les signes et symptômes d'un accident de décompression avant d'utiliser Galileo! Faites-vous IMMÉDIATEMENT oigner pour un accident de décompression si l'un de ces signes ou symptômes apparaissait après une plongée! Il y a une corrélation directe entre l'efficacité du traitement et le temps passé entre l'apparition des symptômes et le traitement Médical de l'accident de décompression.
• Ne plongez en Nitrox qu'après avoir reçu une formation complète dans le cadre d'un organisme reconnu.

Plongées successives

• Ne commencez pas votre plongée suivante avant que votre niveau de CNS O_2% ne soit redescendu en dessous de 40%.
• Lorsque vous plongez en Nitrox, faites bien attention à ce que votre intervalle de surface soit suffisamment long (comme pour la plongée à l'air comprimée). Prévoyez un intervalle de surface d'une durée minimale de deux heures. L'oxygène, lui aussi, requiert un temps suffisant pour être évacué. Utilisez un mélange de gaz adapté à la plongée prévue.
• N'essayez pas de faire une plongée successive si l'avis de « no-dive » est visible sur l'affichage.
• Prévoyez un jour sans plongée par semaine.
• Si vous devez changer d'ordinateur, attendez au moins 48 heures avant d'effectuer votre plongée suivante.
• Plonger après une remise à zéro de la saturation restante peut vous mettre dans des situations potentiellément dangereuses qui pourrait aboutir à la mort ou à des blessures sérieuses. Après une remise à zéro de la saturation restante, ne plongez pas pendant au moins 48 heures.

Altitude et plongée

• Ne plongez pas à des altitudes supérieures à 4000 metres.
• Après une plongée, ne montez pas à des altitudes que Galileo interdit par l'indicateur de la gamme d'altitudes autorisées.

• À prouvé plongée, attendez au moins 24 heures avant de prendre l'avion.

Remarque importante pour les personnes portant des stimulateurs cardiaques, des défibrillateurs ou autres appareils électroniques implantés. Les personnes qui ont un stimulateur cardiaque utilisent le Galileo UWATEC à leurs propres risques. Avant de commencer l'utilisation, nous recommandons un test à l'effort maximal sous surveillance d'un médecin. Ce test est destiné à garantir la sécurité et la fiabilité de l'utilisation simultanée d'un stimulateur cardiaque et de l'équipement de plongée Galileo.

L'Instrument de plongée Galileo est un équipement personnel de sécurité qui respecte les normes de sécurité essentielles de la directive 89/686/CEE de l'Union Européenne. RINA SpA, Via Corsica 12, I-16128 Gênes, organisme notification n°0474, a certifié la conformité avec les normes européennes EN 250:2000 et EN 13319:2000.

EN 250:2000 Equipement respiratoire - Appareils respiratoires - Appareils de plongée autonomes à air comprimé et à circuit ouvert - Exigences, essai, marquage (test de contrôle de pression).

EN13319:2000 Accessoires de plongée — Profondimètres et instruments combinant la mesure de la profondeur et du temps — Exigences fonctionnelles et de sécurité, méthodes d'essai. Tout information sur les obligations de décompression affichées par l'équipement bénéficiant de cette norme est explicitement exclue de sa portée.

Bienvenue chez UWATEC, ordinateurs de plongée, nous vous remercions d'avoir acheté Galileo. Vous êtes maintenant propriétaire d'un extraordinaire partenaire pour vos plongées. Ce manuel vous permet un accès facile à la technologie de pointe UWATEC ainsi qu'aux principales fonctions de Galileo. Si vous désirez en savoir plus à propos des équipements de plongée SCUBAPRO UWATEC, veuillez consulter notre site Internet www.scubapro-uwatec.com.

Attention

• Galileo est certifié à 330 m en mode PROFONDIMÈTRE seulement.
• Utilisé comme ordinateur de décompression, Galileo ne fonctionne que jusqu'à une profondeur de 120m.
• À des profondeurs compris entre 115 m et 120 m en mode ordinateur, le message ATT! -> PROFONDIMETRE apparait sur l'affichage, et à des profondeurs supérieurs à 120 m, Galileo passse automatiquement en mode PROFONDIMÉTRE et ne peut plus être utilisé comme ordinateur pour la décompression pour tout le reste de la plongée.
• Plonger à des pressions partielles d'oxygène supérieures à 1,6 bar (ce qui correspond à une profondeur de 67m lorsque vous respirez avec de l'air compré) est extrémement dangereux et pourrait aboutir à des blessures sérieues ou à la mort.

TABLE des matières

Questions de sécurité 1

Consignes d'utilisation de Galileo 1

1. Introduction à Galileo 6

1.1 Glossaire 7 1.2 Modes de fonctionnement 9 1.3 Mise en marche de Galileo et affichage de l'heure 9 1.4 Alarmed altitude ares une plongée 10 1.5 Avertissement « No dive » après une plongée 10 1.6 SOS 10 1.7 Pile remplaçable par l'utilisateur 11 1.8 Options de configuration de l'écran (brevet en cours) 12 1.9 Fonctionnement des boutons 13 1.10 Fonctionnement des boutons en surface 13 1.11 Montage et appairage de l'émetteur de haute pression 13 1.12 Tableau résumé des gaz 15 1.13 Émetteur code Polar T31 15 1.14 Éteindre Galileo 16

2.1 Description du menu principal 18 2.2 Réglage de la concentration en oxygène 18 2.3 Réglages de la plongée 19

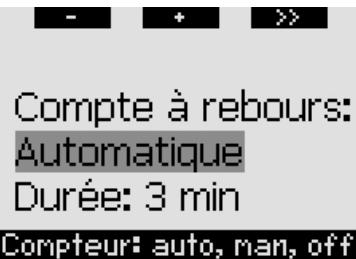

2.3.1 Niveau de microbulles 19 2.3.2 Mode profundimètre 19 2.3.3 Compte à rebours de palier de sécurité 19 2.3.4 ppO2max 20 2.3.5 Temps de remise à zéro Nitrox 20 2.3.6 Type d'eau 21

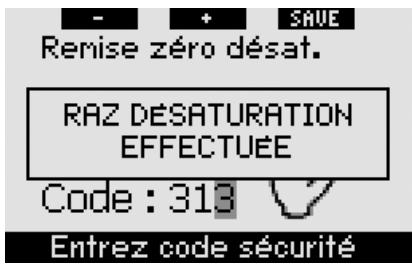

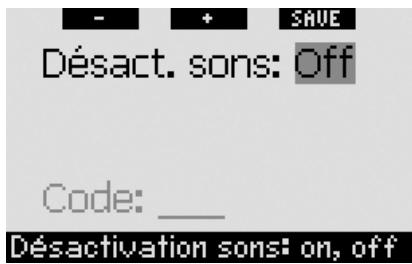

2.3.7 Remise à zéro désaturation 21 2.3.8 Mode désactivation dessous 22 2.3.9 PMG 22

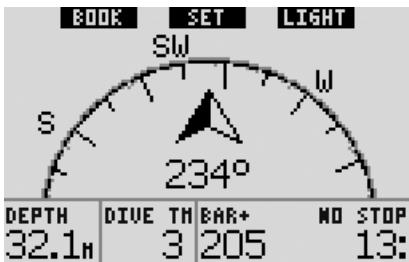

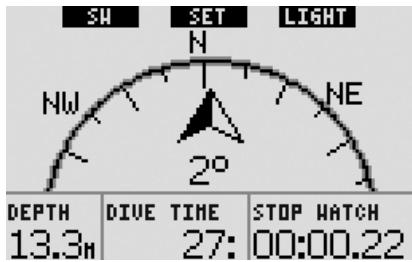

2.4 Compas numérique 22

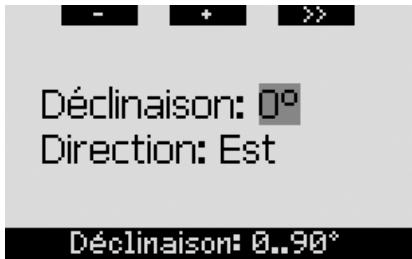

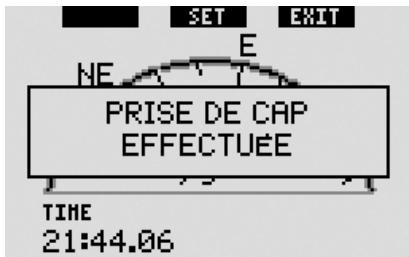

2.4.1 Utilisation du compas en surface 23 2.4.2 Réglage du temps de désactivation automatique 23 2.4.3 Réglage de la déclinaison 24

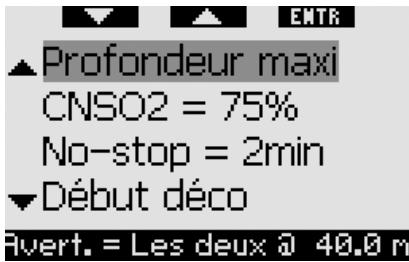

2.5 Altimètre 24 2.6 Réglages des avertissements 24

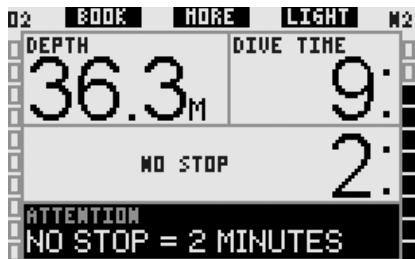

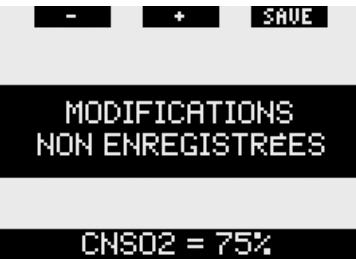

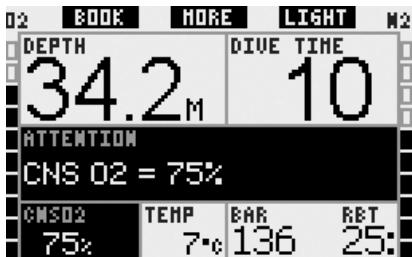

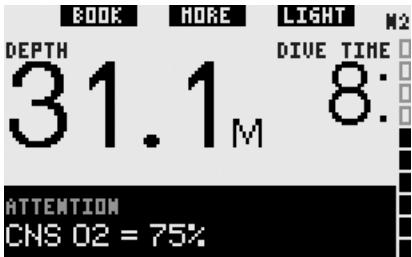

2.6.1 Profondeur maximale 25 2.6.2 CNS O_2 = 75%. 26 2.6.3 Sans palier = 2 minutes. 27 2.6.4 Début de plongée avec décompression 28 2.6.5 Temps en plongée et temps de demi-tour 28 2.6.6 Pression de la bouteille 29 2.6.7 RBT = 3 minutes 30 2.6.8 Signal de pression 30 2.6.9 Début de plongée avec paliers de niveau 31 2.6.10 Palier MB ignore 31 2.6.11 Niveau de microbulles réduit 32 2.6.12 L0 sans palier = 2 minutes en plongeant avec un niveau de MB...32 2.6.13 Passer en mode palier de décompression en plongeant avec un niveau de MB. 33

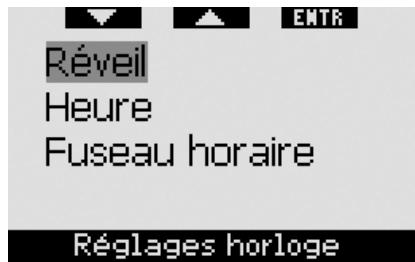

2.7 Réglages horloge 33

2.7.1 Réveil 33 2.7.2 Heure 34 2.7.3 Fuseau horaire 34

2.8Autres réglages 34

2.8.1 Données ordinateur 34 2.8.2 Intégration des gaz 34 2.8.3 Durée éclairage 36 2.8.4 Contraste de l'affichage 36 2.8.5 Vitesse IrDA 36 2.8.6 Activation à l'eau 36 2.8.7 Retour aux paramètres d'usine 37

2.9 Personalisation 37

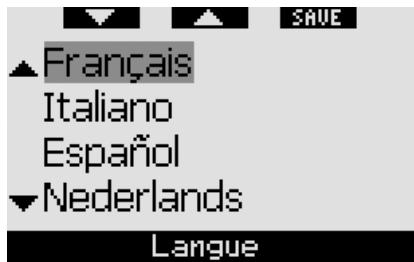

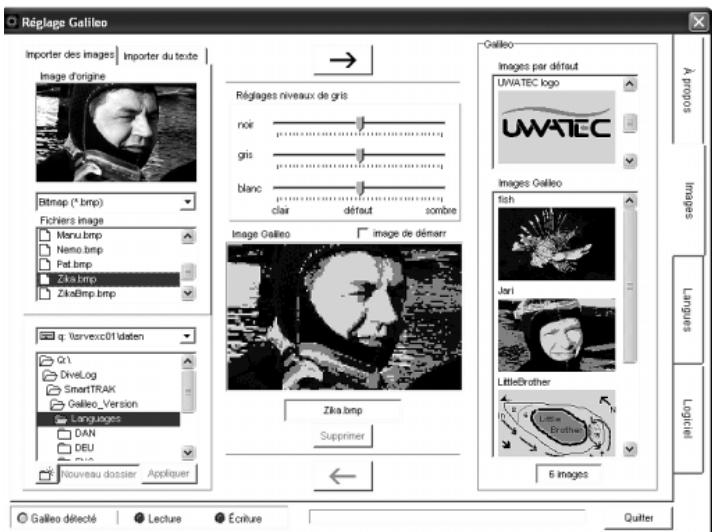

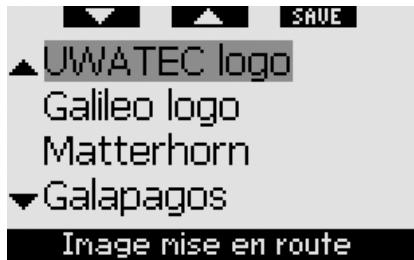

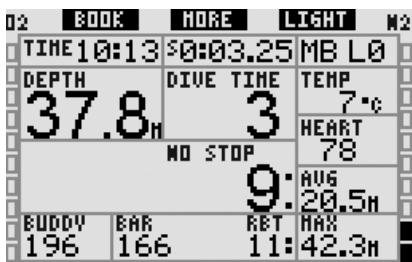

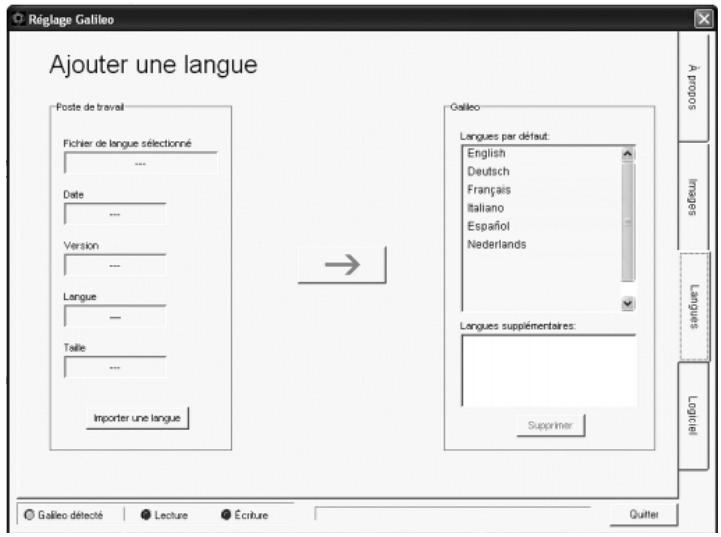

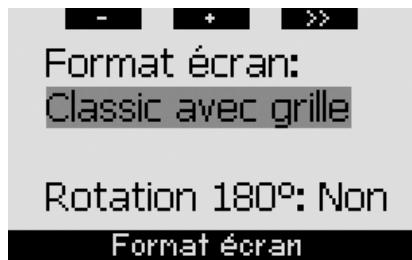

2.9.1 Format de l'écran 37 2.9.2 Langue 38 2.9.3 Image de démarrage 38 2.9.4 Unités 38 2.9.5 Effort 38 2.9.6 Données propriétaires 40 2.9.7 Informations d'urgence 40

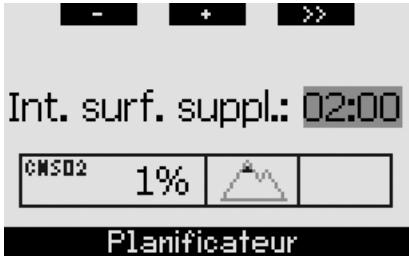

2.10 Images 40 2.11 Planificateur 40

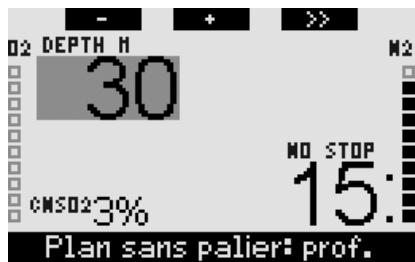

2.11.1 Planifier une plongée sans palier 41 2.11.2 Planifier une plongée avec paliers 41

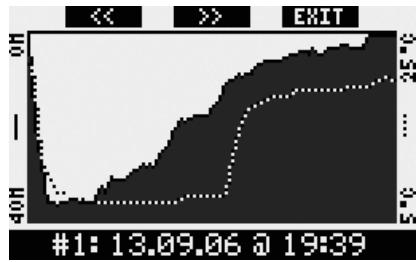

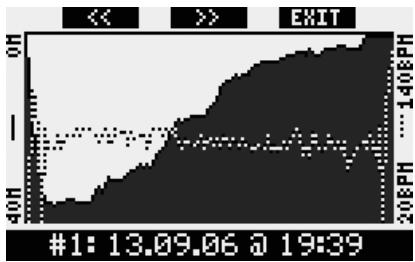

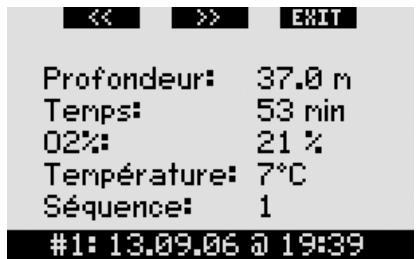

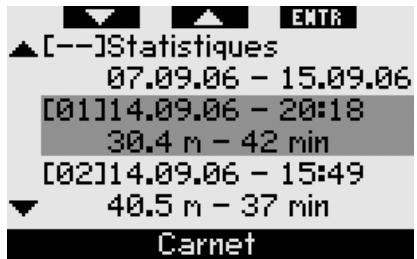

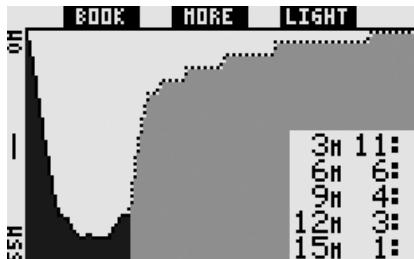

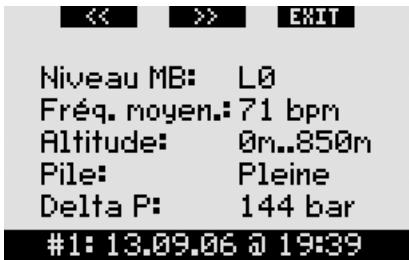

2.12 Revoir le carnet de plongée 42

3. Plonger avec galileo 43

3.1 Nitrox 43 3.2 Alarmes 44

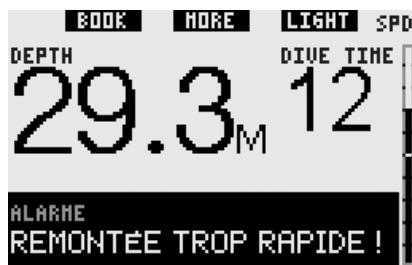

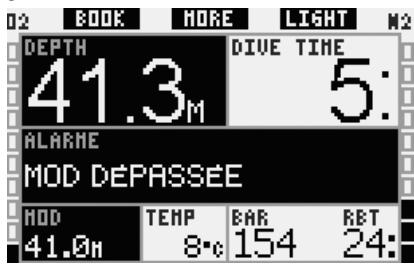

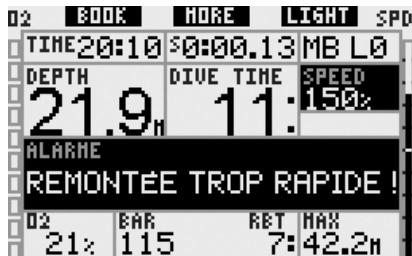

3.2.1 Vitesse de remontée 44 3.2.2 MOD (profondeur maximale) / pO2 46 3.2.3 Alarmede CNS O2 = 100%. 47 3.2.4 L'alarme d'omission de palier de décompression 47

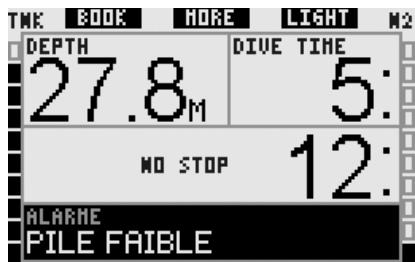

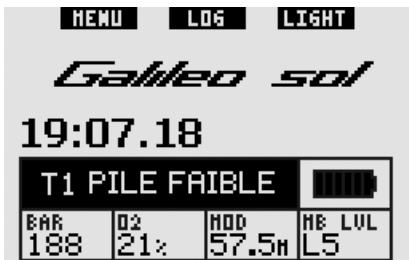

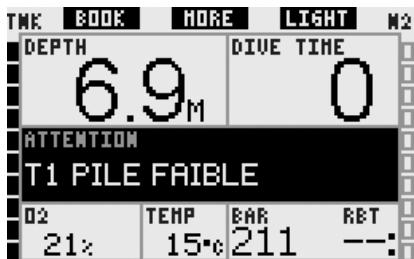

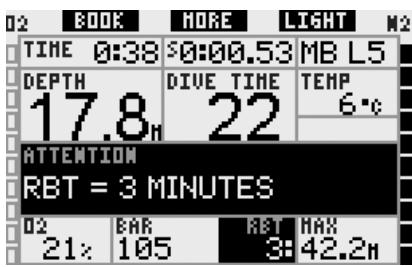

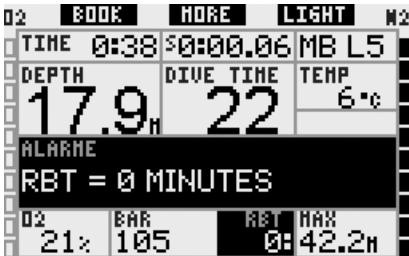

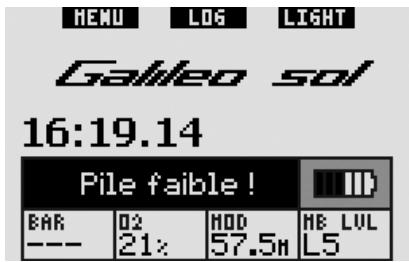

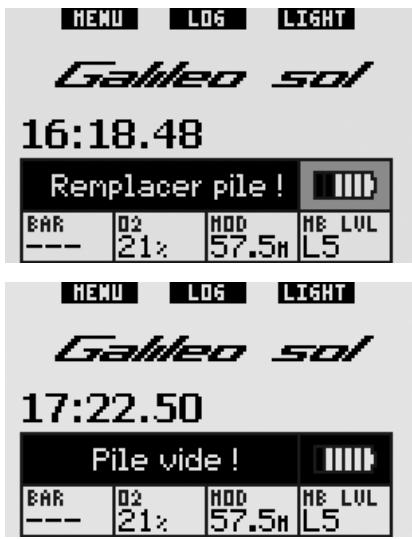

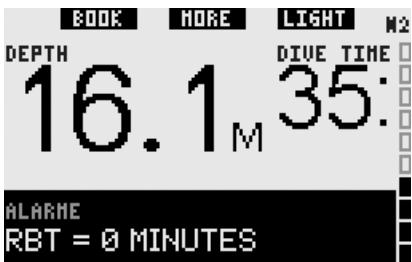

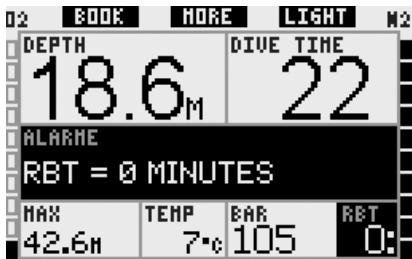

3.2.5 RBT = 0 minutes. 48 3.2.6 Pile faible. 49

3.3 Affichage des informations 50

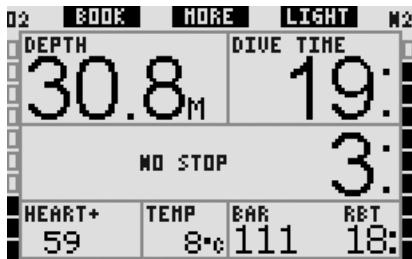

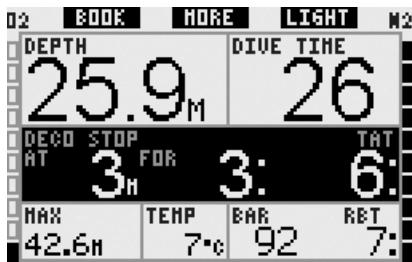

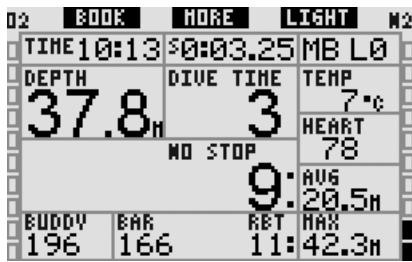

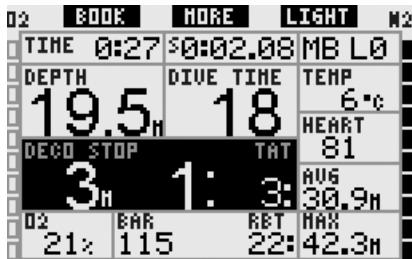

3.3.1 Description des éléments 51 3.3.2 Configuration d'écran CLASSIC 53 3.3.3 Configuration d'écran LIGHT 54 3.3.4 Configuration d'écran FULL 55

3.4 Fonctions particulières communes aux configurations CLASSIC, LIGHT et FULL 55

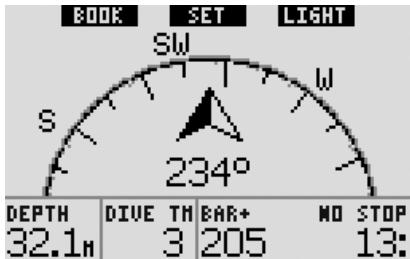

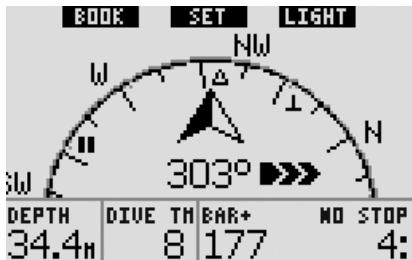

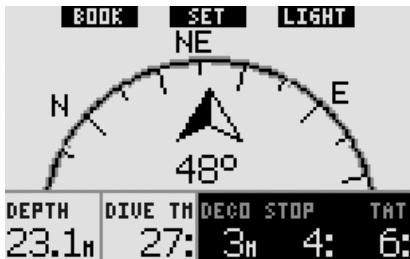

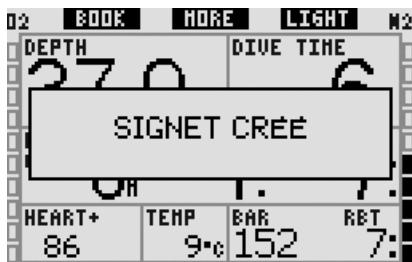

3.4.1 Accès au compas numérique et utilisation 55 3.4.2 Création de signets 56 3.4.3 Compte à rebours de palier de sécurité 57 3.4.4 Visualisation du profil de plongée, de la saturation de chaque compartiment de tissu et des images 58 3.4.5 Activation du rétroéclairage 58

3.5 Plongée avec niveaux de MB 59

3.5.1 Glossaire MB 59 3.5.2 Affichage des informations 60 3.5.3 Affichage des informations sous-jacentes de décompression L0..61 3.5.4 Niveau de MB en cascade.. 61 3.5.5 Palier de niveau ignoré/niveau de MB réduit 61

3.6 Altitude et algorithme de décompression 62

3.6.1 Altitude interdite 62 3.6.2 Plongées avec palier de décompression dans les lacs de montagne 63

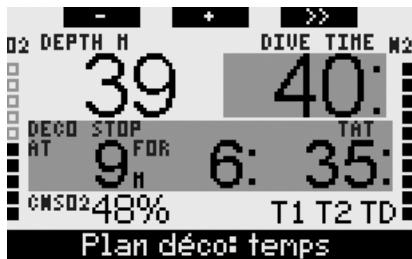

3.7 Plongée avec plus d'un mélange gazeux 63

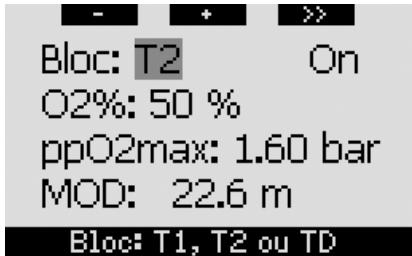

3.7.1 Réglage de la concentration en oxygène lors de plongées avec plus d'un mélange gazeux 64 3.7.2 Tableau résumé des gaz 65 3.7.3 Tableau résumé de la décompression 65 3.7.4 Changement de mélange gazeux lors de la plongée 66 3.7.5 Situations particulières 67 3.7.6 Véritable autonomie restante (RBT) lorsque vous plongez avec plus d'un mélange gazeux 68 3.7.7 Carnet pour les plongées avec plus d'un mélange gazeux.....68 3.7.8 Planification de plongées avec plus d'un mélange gazeux.....69

3.8 Mode profundimetre 69 3.9Vue d'ensemble des fonctions des boutons 71

4. Galileo et smarttrak (interface PC) 72

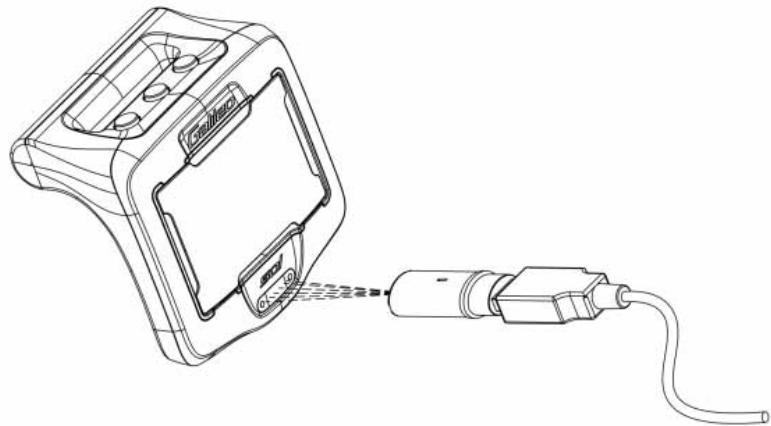

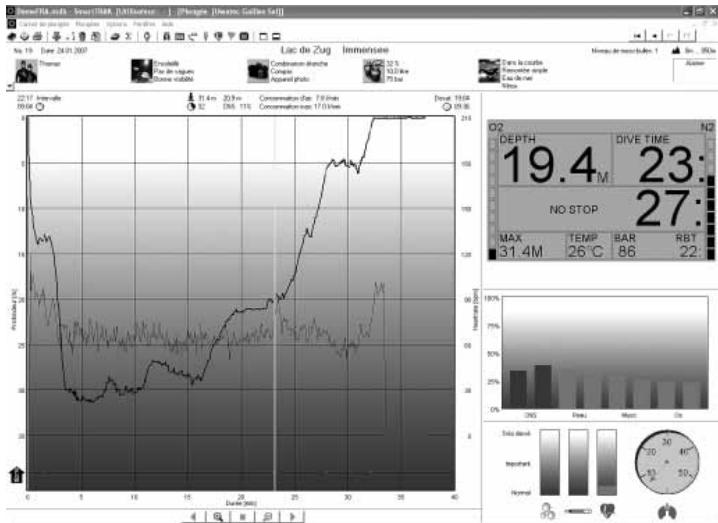

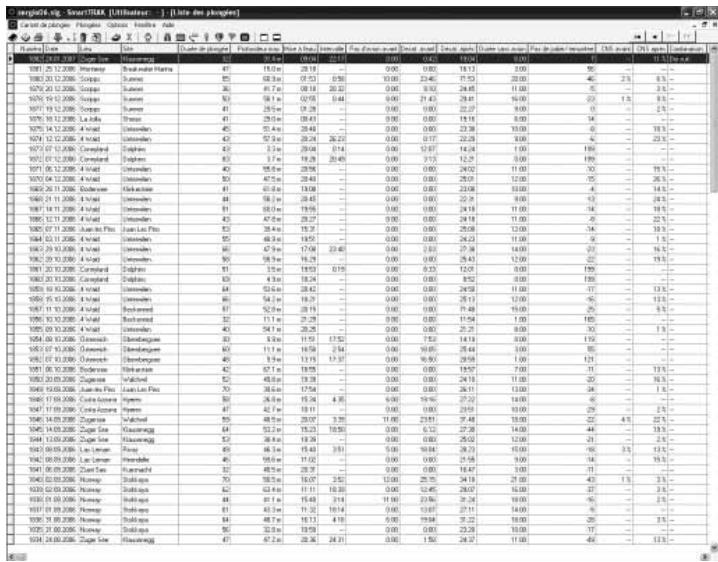

4.1 Introduction à SmartTRAK 72 4.2 Modification des réglages 73 4.3 Téléchargement de plongées et organisation de votre carnet de plongée 74 4.4 Chargement d'images 75 4.5 Chargement de langues 76 4.6 Mise à jour ou mise à niveau du logiciel 76

5. Prendre soin de son galileo 77

5.1 Informations techniques 77

5.2 Entretien 77

5.2.1 Remplacement de la pile du Galileo 78 5.2.2 Changement de la pile de l'émetteur Smart. 79

5.3 Garantie 80 5.4 Index 81

1. Introductionà galileo

Galileo, c'est la technologie de la plongée à votre portée. C'est un outil intuitif qui surveille tous les aspects de la plongée pour vous donner des informations précises en rapport avec votre expérience en particulier. Galileo propose toute une gamme de fonctions qui vous permettront de faire des plongées plus agréables.

• Écoutez votre corps avec la technologie incorporée de surveillance du pouls, pour un maximum de sécurité et de tranquil iché à n'importe quel moment de la plongée. Le profil de plongée et la courbe de pouls sont enregistrés dans la mémoire de Galileo pour une analyse ultérieure. Après la plongée, les données cardiaques peuvent être chargées sur un ordinateur personnel par l'intermédiaire de SmartTRAK, le logiciel dédié UWATEC, puis analysées.

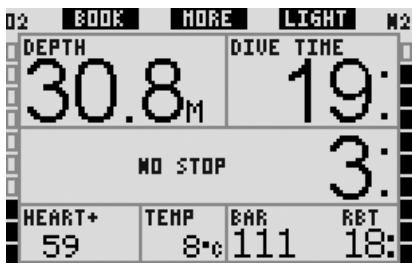

• Personnalisez votre Galileo (brevet en cours): modifier l'affichage selon vos préférences, CHOISSEZ LA langue des avertissements et des menus.

Votre manuel d'utilisateur Galileo est divisé en cinq chapitres principaux.

Chapitre 1: Introduction à Galileo. Ce chapitre offre une vue d'ensemble de l'ordinateur Galileo, et décrit ses modes de fonctionnement et ses fonctions lorsqu'il est en surface.

Chapitre 2: Menu, réglages et fonctions. Ce chapitre décrit tous les aspects de l'ordinateur relatifs à son utilisation, ses fonctions et caractéristiques. Il décrit tous les paramètres que vous pouvez régler directement sur l'ordinateur de plongée.

Chapitre 3: Plonger avec Galileo. Ce chapitre vous mène sous l'eau avec votre nouvel ordinateur. Il traite de tout ce que Galileo peut faire et va faire pour améliorer votre sécurité sous l'eau, et va vous permettre de mieux en profiter.

Chapitre 4 : Galileo et SmartTRAK (interface PC). Ce chapitre traite de la personnalisation et de l'adaptation. Il décrit comment changer les réglages, télécharger et gérer votre carnet de plongée, charger des images et mettre à jour ou mettre à niveau le logiciel interne de votre nouvel ordinateur.

Chapitre 5: Prendre soin de son Galileo. Ce chapitre explique comment prendre soin de votre nouvel ordinateur de plongée.

C'est le moment de vous plonger dans les détails. Nous espérons que vous apprécierez de faire connaissance avec votre nouvel ordinateur et nous vous souhaitons de nombreuses plongées heures avec Galileo.

1.1 Glossaire

Appairage	L'action d'établit une communication radio codée entre Galileo et un émetteur de mesure de haute pression (couplage).
Appuyer sur	L'action d'appuyer sur l'un des boutons et de le relâcher.
Appuyer sur et maintainir	L'action d'appuyer sur un bouton et de le maintainir pendant 1 seconde avant de le relâcher.
AVG	Profondeur moyenne, calculée depuis le début de la plongée ou, si vous utilisez le mode profondimètre (gauge), à partir du moment de la remise à zéro.
BPM	Battements par minute, se réfère au pouls.

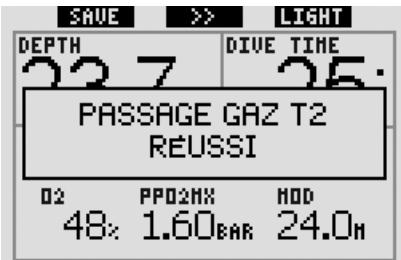

Changement de gaz	L'action de passer d'un gaz respiratoire à un autre.
Chronomètre	Un chronomètre, par exemple pour mesurer la durée de certaines phases de la plongée.
CNS O2	Toxicité de l'oxygène au système nerveux central.
DESAT	Temps de désaturation. Le temps nécessaire au corps pour éliminer complètement tout l'azote absorbé pendant la plongée.
Gestion des gaz	La fonction de Galileo qui comprend les informations relatives à la pression de la bouteille dans ses calculs, et qui l'affiche à l'écran de l'ordinateur.
IrDA	« Infrared Data Association», se rapporte au protocole de communication entre l'ordinateur de plongée et le PC.
MB	Microbulles. Les microbulles sont de toutes petites bulles qui peuvent se former dans le corps d'un plongeur pendant et après une plongée.

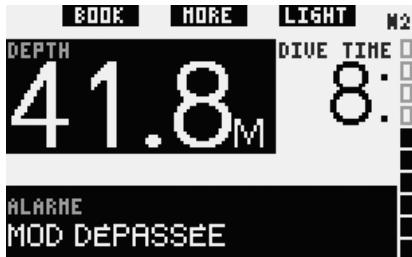

MOD	Profondeur maximale d'utilisation. C'est la profondeur à laquelle la pression partielle d'oxygène (ppO2) atteint le niveau maximal autorisé (ppO2max). Plonger plus profond que la MOD expose le plongeur à des niveaux dangereux de ppO2.
Multigaz	Se rapporte à une plongée lors de laquelle plus d'un gaz respiratoire est utilisé (air et/ou Nitrox).
Nitrox	Un mélange respiratoire fait d'oxygène et d'azote, avec une concentration en oxygène égale ou supérieure à 22%. Dans ce manuel, l'air est considéré comme un type de Nitrox particulier.
Niveau de MB	Un des six niveaux de l'algorithmie personnelable d'UWATEC.
NO FLY	(Interdiction de vol) – durée minimale que le plongeur doit attendre avant de prendre l'avion.
O2	Oxygène.
O2%	Concentration en oxygène utilisée par l'ordinateur pour tous les calculs.

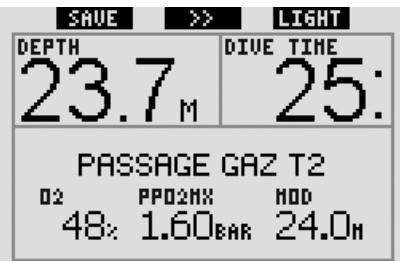

Passage gaz	La profondeur à laquelle le plongeur doit passer à un mélange plus riches en oxygène lorsqu'il utilise l'options multigaz de l'algorithmhe ZH-L8 ADT MB PMG.
PMG	Predictive Multi Gas, serifière à l'algorithmie qui est capable d'inclure jusqu'à trois mélanges Nitrox différents dans ses calculs de décompression.
ppO2	Pression partielle d'oxygène. C'est la pression de l'oxygène dans le mélange respiratoire. Elle dépend de la profondeur et de la concentration en oxygène. Une ppO2 supérieure à 1,6 bar est considérée comme dangereuse.
ppO2max	Valeur maximale autorisée de ppO2. Avec la concentration en oxygène, elle définit la MOD.
Profondeur maxi	Profondeur maximale atteinte pendant la plongée.
RBT	Vérifiable autonomie restante (Remaining Bottom Time), c'est le temps qu'un plongeur peut passer à la profondeur actuelle afin de remonter en surface avec la réserve définie dans la bouteille. Le RBT prend en compte toutes les obligations existantes (s'il y en a) de décompression restantes.

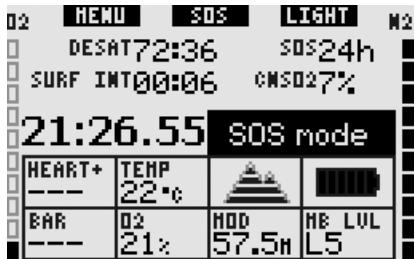

SOS Mode	Résulte du fait d'avoir terminé une plongée sans respecter toutes les obligations de décompression requises.
SURF INT	Intervalle de surface, le temps compté à partir du moment où la plongée est terminée.
T1, T2, TD	Désigne la bouteille T1, la bouteille T2, la bouteille TD lors de l'utilisation de l'option multigaz de l'algorithme ZH-L8 ADT MB PMG.
TAT	Temps total de remontée, le temps nécessaire pour remonter de votre profondeur actuelle à la surface lors d'une plongée avec paliers de décompression, enPNANT en compte la vitesse ideale de remontée.
Temps en plongée	L'ensemble du temps passé en dessous de la profondeur de 0,8 m.
Temps sans palier	C'est le temps pendant lequel vous pouvez rester à la profondeur actuelle et remonter directement à la surface sans avoir à faire de palier de décompression.
UTC	Temps universal coordonné, se rapporte aux changements de fuseaux horaires lors de voyages.

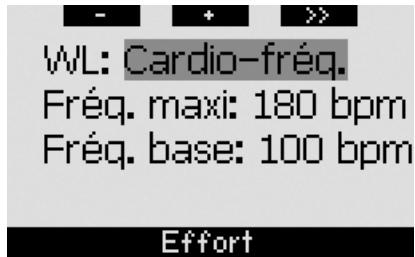

WL	Effort.

1.2 Modes de fonctionnement

Les fonctions de l'ordinateur Galileo peuvent être regroupées en trois catégories, chacune correspondant à un mode de fonctionnement spécifique :

• Mode surface : l'ordinateur est en surface. Dans ce mode, vous pouvez changer les réglages, voir votre carnet de plongée, utiliser le planificateur, voir la désaturation restante après une plongée, charger les données sur un PC et bien plus encore,
• Mode plongée : l'ordinateur se trouve à une profondeur de 0,8 m ou plus. Dans ce mode, Galileo surveille la profondeur, le temps, la température et effectue tous les calculs de décompression,
• Mode veille : l'ordinateur est en surface après 3 minutes sans fonctionnement. Bien que l'ordinateur semble complètement éteint, il reste actif. Galileo vérifie la pression ambiantes toutes les 60 secondes pour une surveillance ininterrompue de l'environnement.

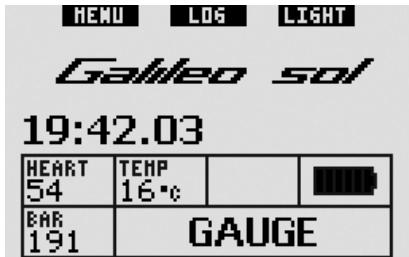

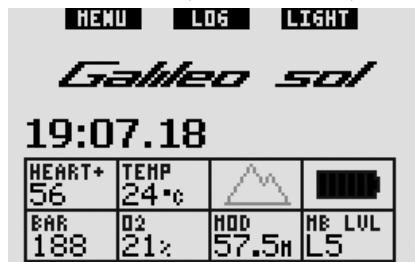

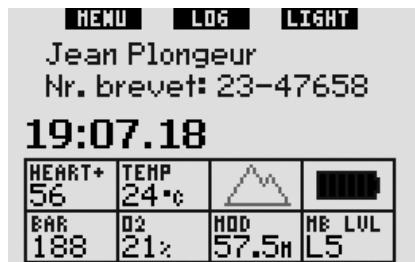

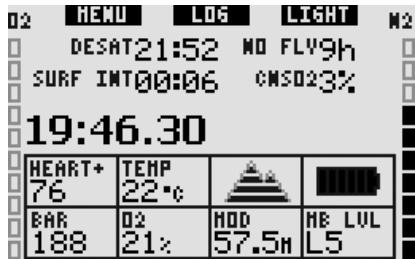

1.3 Mise en marche de galileo et affichage de l'heure

Pour lancer l'ordinateur, appuyez sur et maintenez le bouton droit. L'écran va brièvement afficher le logo Galileo, puis passer à l'affichage de l'heure de la journée. Si vous appuyez sur le bouton droit, vous passerez l'image de démarrage et irez directement à l'affichage de l'heure de la journée. C'est la page d'accueil de votre nouvel ordinateur de plongée. C'est là que tout commence.

Le type d'informations affichées en mode surface est différent suivant que Galileo conserve une saturation résiduelle d'une plongée récente, ou est complètement déssaturé.

Dans le cas où il ne reste pas de saturation, l'affichage est tel que décrit ci-dessous. Les boutons sont marqués, de la gauche vers la droite, MENU, LOG (carnet) et LIGHT (éclairage). En haut de l'affichage se trouve par défaut le logo Galileo, qui peut être remplacé par les deux premières lignes des informations utilisateur (voir la section 2.9.6 sur les informations utilisateur). L'heure

de la journée est affichée au milieu de l'écran. En dessous, Galileo affiche diverses informations : sur la rangée du haut se trouve le pouls (voir section 2.9.5), la température actuelle, la catégorie d'altitude (sous forme d'une montagne stylisée, voir section 3.6), et le niveau de charge de la pile; sur la rangée inférieure, la pression de la bouteille, le réglage de la concentration en oxygène, la MOD correspondante et le réglage du niveau de MB actif (voir section 2.3.1).

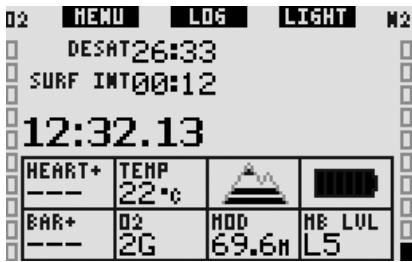

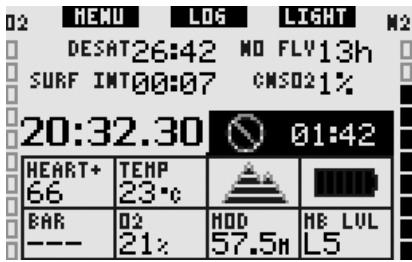

Si l'ordinateur a en mémoire la désaturation résiduelle d'une plongée récente, la portion supérieure de l'écran contient les informations suivantes : temps de désaturation, durée d'interdiction de vol (no-fly), intervalle de surface et CNS O_2 (si applicable).

Le temps de désaturation restant (DESAT) est calculé par le modèle de décompression de l'ordinateur. Toute plongée commencée alors qu'il reste de la désaturation sur votre ordinateur est considérée comme une plongée successive, ce qui signifie que

Galileo prend en compte la charge d'azote préexistante dans votre corps.

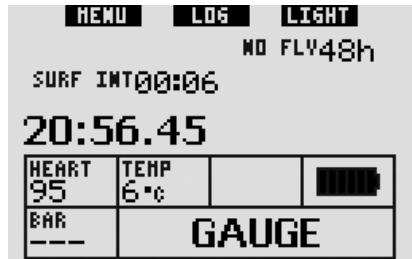

La durée d'interdiction de vol (NO FLY) est le temps pendant lequel une exposition à la pression réduite de la cabine d'un avion pourrait provoquer un accident de décompression, ici est calculé par le modèle de décompression de l'ordinateur.

Attention

Prendre l'avion alors que Galileo affiche NO FLY peut provoquer des blessures sérieuses ou la mort.

L'intervalle de surface (SURF INT) est affiché à partir du moment où la plongée est terminée (5 minutes après avoir fait surface) et tant qu'il reste un temps de désaturation sur l'ordinateur.

De plus, les segments graphiques sur les côtés de l'écran montrent la (barre gauche) et la charge résiduelle d'azote (barre droite). En fonction de la quantité d'azote résiduel, Galileo affiche les catégories d'altitude interdites par des lignes grises sur la montagne stylisée (voir section 3.6 pour plus d'informations).

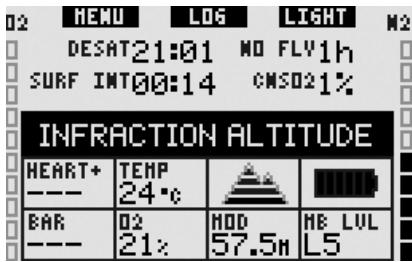

1.4 Alarme d'altitude après une plongée

Monter en altitude est d'une certaine façon similaire à une remontée lors d'une plongée : vous exposez votre corps à une pression partielle d'azote plus faible et par conséquent vous commencez à dégazer. APRÈS une plongée, du fait de la charge d'azote supérieure qui se trouve dans votre corps, même le simple fait d'atteindre une altitude par ailleurs négligeable est susceptible de provoquer un accident de décompression. Par conséquent, lorsqu'il est en mode surface ou en mode veille, Galileo surveille constamment la pression ambiant et l'utilise pour évaluer votre charge et leur rejet de l'azote. Si Galileo remarque une chute de pression ambiant qui n'est pas compatible avec votre charge actuelle en azote, il activera l'alarme pour vous avertir de cette situation potentiellement dangereuse.

1.5 Avertissement « no dive » après une plongée

Si Galileo détecte une situation de risque accru (du à la possible accumulation de microbulles lors de plongées précédentes ou d'un taux de CNS O_2 supérieur à 40 %), le symbole apparaît sur l'écran avec un intervalle de surface suggéré. Cet intervalle de surface minimum est celui que Galileo prévoit d'être nécessaire pour réduire le nombre de microbulles et/ou baisser le taux de CNS O_2 en dessous de 40 %.

Vous ne devez pas plonger tant que l'advertissement «No-dive» est affiché sur l'écran de l'ordinateur. Si l'advertissement est déclenché par l'accumulation de microbulles (et non par une CNS O_2 supérieure à 40%) et que vous plongez tout de même, vous aurez des temps inférieurs de plongée sans palier ou des temps de décompression plus longs. De plus, la durée de l'advertissement de microbulles à la fin de la plongée peut augmenter considérablement.

1.6 SOS

Si vous restez au-dessus d'une profondeur de 0,8 mètres sans observer un palier de décompression prescrit, l'ordinateur va passer en mode SOS. Une fois en mode SOS, l'ordinateur va se bloquer et sera inutilisable.

comme ordinateur de plongée pendant 24 heures. Si Galileo est utilisé pour plonger dans les 24 heures après s'être mis en mode SOS, il passera automatiquement en mode profondimètre (gauge) et ne donnera pas d'informations relatives à la décompression.

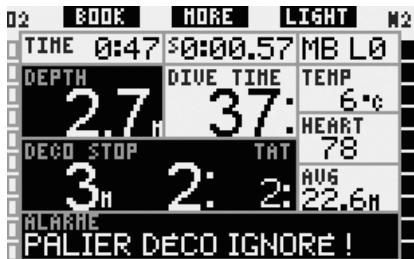

Attention

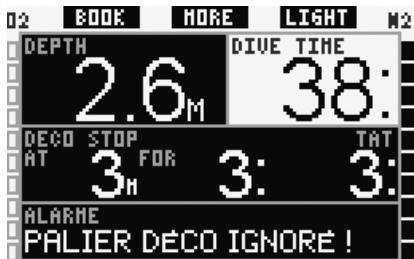

• Le non-respect d'un palier de décompression obligatoire peut provoquer des blessures graves ou la mort.
• Des blessures sérieuses ou la mort peuvent survenir si un plongeur ne se fait pas immédiatement soigner au cas où des signes ou des symptômes d'accident de décompression se produisent après une plongée.
• Ne replongez pas pour traiter les symptômes d'un accident de décompression.
• Ne plongez pas lorsque l'ordinateur est en mode SOS.

L'écran affiche les mêmes informations qu'en présence de désaturation, mais le message SOS MODE est affiché à droite de l'heure de la journée. Au lieu de la durée d'interdiction de vol, le compte à rebours sur 24 heures est affiché. Le bouton du milieu passe de LOG à SOS, et en le pressant un message d'urgence est affiché (voir section 2.9.7). Les informations correspondantes à cet affichage doivent être entrées à l'aide de SmartTRAK et peuvent faire jusqu'à 20 lignes de long, qui peuvent défiler à l'aide des boutons de gauche et du milieu. Une fois que le message d'urgence est affiché, appuyez sur le bouton de droite (LOG) pour afficher les détails de la dernière plongée.

1.7 Pile remplaçable par l'utilisateur

Galileo utilise une pile de type CR12600SE (aussi connue sous la référence CR2NP) qui est remplacable par l'utilisateur et qui est disponible chez votre distributeur SCUBAPRO UWATEC. Cet affichage vous avertit de l'état de la pile. Celui-ci est décrit par six segments à l'intérieur du symbole de la pile:

• tant que quatre segments ou plus sont allumés, la pile a suffisamment d'énergie pour plonger en sécurité,
• avec trois segments affichés, l'affichage alterne entre l'information normale et le message PILLE FAIBLE à côté de l'icone de la pile avec des intervalles de dix secondes. La pile a suffisamment d'énergie pour plonger en sécurité, mais vous devez penser à la replacer,

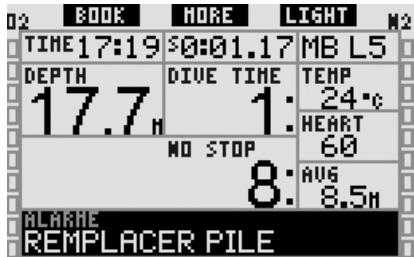

• si deux segments seulement sont allumés, l'affichage indique REMPLACER PILLE de façon permanente. La pile n'a pas suffisamment d'énergie pour garantir une plongée en toute sécurité. Si seulement deux segments sont allumés, toutes les alarmes sonores et l'éclairage sont désactivés, et le compas ne peut pas être activé,
• si un seul segment est allumé, l'ordinateur n'est pas en état de fonctionner et l'affichage est PILE VIDE!

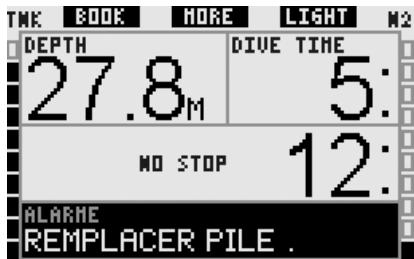

Attention

Commencer à plonger alors que le message REMPLACER PILE! est affiché peut provoquer une défaillance de l'ordinateur pendant la plongée. Remplacez la pile aussi vite que possible lorsque vous voyez ce message.

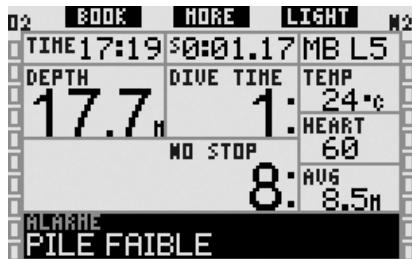

Les situations de pile faible au cours d'une plongée sont décrites en section 3.2.6.

Voir le chapitre 5 pour les informations sur la manière de remplacer la pile.

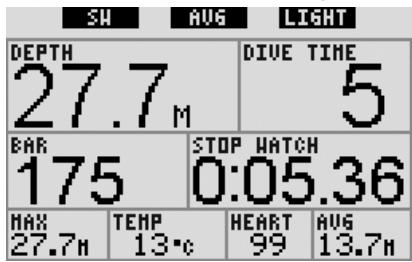

1.8 Options de configuration de l'écran (brevet en cours)

En mode plongée, Galileo affiche les données sur l'une des trois dispositions d'écran pré-configurées : CLASSIC, LIGHT (simple) ou FULL (complète).

• La configuration CLASSIC est celle qui est utilisée par défaut, elle affiche toutes les informations standards qui sont nécessaires pendant la plongée, cette disposition peut également être avec ou sans grille séparant les différents champs.

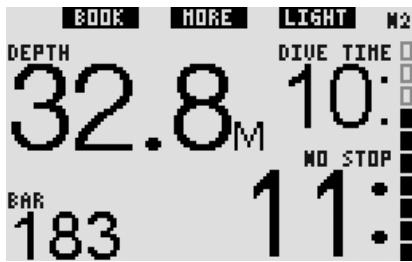

• La configuration LIGHT maximise la taille des données affichées en se concentrant sur les seules informations absolument nécessaires.
• La configuration FULL affiche le maximum d'informations.

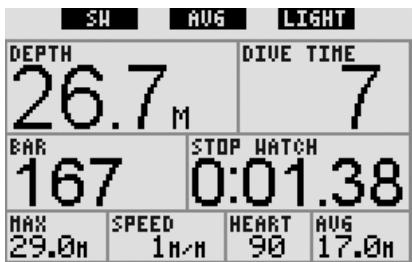

Galileo a aussi un mode profondimètre, avec la configuration PROFONDIMETRE correspondante, dans ce cas l'ordinateur fonctionne comme un profondimètre numérique et n'effectue aucun calcul de décompression.

La configuration LIGHT ne convient pas aux plongées avec paliers de niveau de microbulles (MB), paliers de décompression ou multigaz. Dans ces cas, Galileo passe automatiquement en configuration CLASSIC.

Pour les trois configurations et en mode profondimètre, il est possible d'afficher le compas numérique à tout moment de la plongée. Il est aussi possible de faire tourner l'ensemble de l'écran de 180 degrés, afin que l'ordinateur puisse être utilisé avec les boutons en haut ou les boutons en bas.

1.9 Fonctionnement des boutons

Galileo a trois boutons. Ces boutons permettent d'avoir accès aux menus et de modifier les réglages lorsque vous êtes en mode surface. Pendant la plongée, ils permettent de créer des signets, d'afficher des informations supplémentaires sur l'écran et d'activer l'éclairage. Chaque bouton permet d'effectuer deux tâches, suivant si vous appuyez ou si vous appuyez sur et maintenez ce bouton (voir la définition dans le glossaire en section 1.1).

La description abrégée de l'affichage sous chaque bouton se réfère à sa fonction si vous appuyez sur celui-ci. La fonction effectuée en appuyant sur et maintenant chaque bouton est seulement décrite dans le manuel.

1.10 Fonctionnement des boutons en surface

En appuyant sur le bouton MENU vous aurez accès à une liste de menus. En appuyant sur et maintenant le bouton MENU vous allez directement au menu de réglage de l'oxygène.

En appuyant sur le bouton LOG vous allez directement au menu du carnet de plongée. En appuyant sur et maintainant le bouton LOG, le tableau résumé des gaz s'affiche, suivi de la fonction de visualisation d'image. En appuyant sur le bouton LIGHT vous activez l'éclairage. En appuyant sur et

en maintenant le bouton LIGHT vous accédez au compas numérique.

	Le bouton gauche (MENU)	Le bouton du milieu (LOG)	Le bouton de croite (LIGHT)
Ap-puyer	Menu principal	Carnet	Activa-tion de l'éclairage
Ap-puyer sur et main-tenir	Réglage de l'oxygène	Tableau résumé des gaz, puis fon-c-tion de visua-lisation d'image	Compas numéri-que

1.11 Montage et appairage de l'émetteur de haute pression

Galileo peut recevoir des informations concernant la pression dans la bouteille par l'interface sans interférences brevetée UWATEC Smart, provenant d'un maximum de 4 émetteurs de haute pression. Chaque émetteur doit être monté sur le port haute pression d'un premier étage de détendeur.

Pour monter l'émetteur, retirez d'abord le bouchon de sortie haute pression du premier étage, puis vissez l'émetteur en place.

• Ne tenez pas l'émetteur par le bouchon en plastique.
• Utilisez une clé adaptée pour serrer l'émetteur.

L'émetteur Smart communique par fréquence radio avec Galileo. Pour une transmission effective, nous conseillons de positionner l'émetteur comme cela est décrit sur les illustrations ci-dessous.

De manière à ce que Galileo affiche le signal de pression provenant d'un émetteur Smart, il faut d'abord établir une communication codée sans interférences. Cette étape ne doit être effectuée qu'une fois pour chaque émetteur, ou lorsque la pile de l'émetteur est remplacée.

Pour appairer Galileo à un émetteur, procédez comme suit :

• Montez le premier étage du détendeur avec l'émetteur Smart sur une bouteille pleine.
• Mettez Galileo en marche, vérifiez qu'il est en mode affichage heures du jour et positionnez-le directement en contact avec l'émetteur.
• Ouvrez le robinet de la bouteille.

Lors de la mise en pression, l'émetteur Smart envoie une série d'appairage à Galileo. Lorsque Galileo reçoit cette information, l'affichage change pour une liste de 4 bouteilles. Les bouteilles sont nommées T1, T2, TD et Equipier. La bouteille T1 est toujours votre bouteille principale. Les bouteilles T2 et TD sont utilisées pour les plongées utilisant plus d'un gaz respiratoire, comme cela est décrit en section 3.7. La rubrique Equipier vous permet de recevoir les informations concernant la pression mesurée par l'émetteur Smart de la bouteille de chaque coéquipier (si elle en est équipée) et de l'afficher sur l'écran de votre Galileo (voir le chapitre 3 pour plus d'informations).

SAVE

Bloc T1

Bloc T2

Bloc TD

Equipier

Appairage avec émetteur

Utilisez les boutons (gauche) et (milieu) pour désigner la bouteille que vous pouvez assigner à cet émetteur, puis appuyez sur SAVE (bouton de droite). Galileo confirmera l'appariage par le message APPAIRAGE AVEC T1 REUSSI (ou T2, T3, Equipier). Si vous ne désirez pas terminer l'opération, appuyez sur et maintenez le bouton de droite, et Galileo affichera le message APPAIRAGE ANNULE. L'appairage sera également annulé si vous n'appuyez pas sur SAVE dans les 3 minutes.

SAVE

Bloc T1

APPAIRAGE AVEC BLOC T1 REUSSI

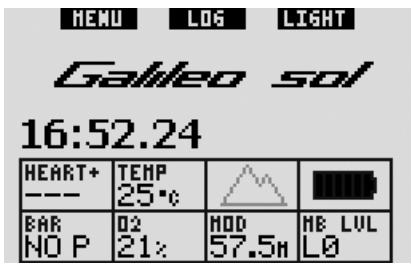

Appareil avec émetteur

• L'émetteur ne doit pas avoir été sous pression pendant au moins 40 secondes avant l'opération, autrement il n'enverra pas la séquence d'appairage.
• Lorsque vous plongez avec plus d'un mélange gazeux, les bouteilles T1, T2 et TD doivent être répertoriées de telle sorte que les niveaux d'oxygène soient croissants. Reportez-vous à la section 3.7 pour plus d'informations.
• Un émetteur ne peut être apparié qu'à une seule catégorie de bouteille. Si vous appariez le même émetteur à une seconde catégorie de bouteille, la première sera effacée. Cependant vous pouvez appairer plus d'un Galileo au même émetteur.
• L'appairage entre Galileo et un émetteur peut être supprimé à l'aide de SmartTRAK.

Après un appariement réussi de T1 à Galileo, l'affichage indiquera la pression de la bouteille soit en BARS soit en PSI. Si la bouteille T1 n'a pas été appairée, Galileo affichera NO P au lieu de la valeur de la pression. Si T1 a été appairée mais que Galileo ne reçoit aucun signal, il affichera - - - au lieu d'une valeur de pression.

En surface, l'état des bouteilles T2, TD et Equipier sont indiqués dans le tableau résumé des gaz, qui est décrit en section 1.12.

• L'émetteur Smart a une portée d'environ 1,5 m.
• Afin de prolonger au maximum la vie de la pile, l'émetteur s'éteint de lui-même lorsqu'il n'y a pas de modification de la pression pendant plus de 40 secondes. Il s'éteint également lorsque la pression est égale ou inférieure à 14 bars ou moins.

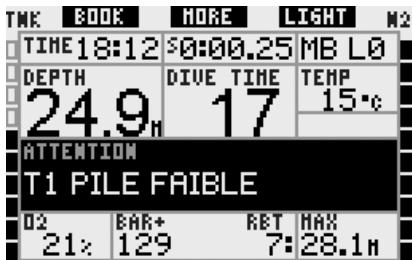

• Si la pile d'un émetteur est faible, Galileo vous envoie un message à l'écran indiquant quelle bouteille est assignée à l'émetteur en question.

Voir le chapitre 5 pour les informations sur la manière de remplacer la pile.

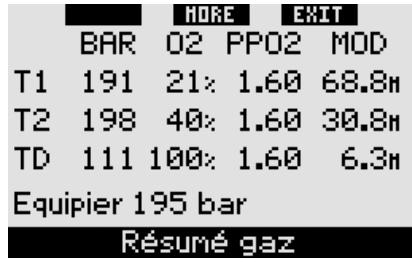

1.12 Tableau résumé des gaz

Vous pouvez programmer jusqu'à trois mélanges Nitrox sur votre Galileo, et vous pouvez aussi voir la pression de la bouteille de votre coéquipier lors de la plongée, s'il ou elle utilise un émetteur Smart UWATEC. De manière à vous donner un rapide aperçu de la situation, Galileo propose un tableau résumé des gaz, qui affiche la pression de la bouteille, la concentration en oxygène, la ppO₂max et la MOD pour chacune de vos

bouteilles, alors que pour celle de votre équipier, seule la pression est donnée.

De manière à pouvoir recevoir les informations des bouteilles, les émetteurs adéquats doivent être allumés et dans le champ de la portée (1,5 m) de votre Galileo.

Le tableau résumé des gaz peut être atteint à partir du menu Gestion des gaz (voir section 2.8.2) ou simplement en appuyant sur et maintenant le bouton du milieu (indiqué LOG) à partir d'un affichage de l'heure du jour.

1.13 Émetteur code polar T31

Lorsqu'il est correctement positionné, l'émetteur Polar T31 envoie à Galileo des informations sur votre pouls. La transmission ne nécessite pas d'appairage : lorsque Galileo est allumé, il se raccorde sur le premier signal Polar T31 qu'il reçoit. Vérifiez votre pouls, et s'il paraît trop élevé comparativement à la normale, relancez l'émetteur code T31 en recommencer le processus d'installation. Les émetteurs codés T31 utilisent plusieurs codes uniques afin de minimiser le risque d'interférences, mais il est tout de même possible que deux émetteurs aient le même code, ils seront alors interprétés comme un seul signal par le récepteur. Pour de meilleurs résultats, essayez de rester à 2 m du plongeur le plus proche qui utilise un émetteur code Polar T31 lorsque vous allumez Galileo juste avant la plongée.

Procédez comme suit pour mettre en place l'émetteur T31:

Fixez une extrémité de l'émetteur à la sangle élastique.

• Réglez la longueur de la sangle afin qu'elle soit bien ajustée et confortable. Attachez la sangle autour de votre poitrine, juste sous les muscles thoraciques, et attachez la boucle à l'émetteur.
• Lorsque vous utilisez une combinaison étanche, soulevez l'émetteur de votre poitrine et humidifiez les deux zones cannelées à l'arrière.
• Vérifiez que les zones des électrodes sont placées fermement contre votre peau, et que le logo Polar est en position centrale, verticale.
• Vérifiez que l'émetteur reste bien en place lorsque vous enfilez une combinaison sèche ou humide.

1.14 Éteindre galileo

Galileo s'éteint automatiquement après 3 minutes sans fonctionner. Lorsqu'il est en affichage heures du jour, il peut aussi être éteint manuellement en appuyant sur et maintenant simultanément les boutons de droite et de gauche.

Les menus de Galileo vous permettent d'accéder aux fonctions ou de modifier les réglages. Pour accéder au menu principal, appuyez sur MENU. À partir de là, vous pouvez naviguer dans la liste entière en pressant le « » (bouton gauche) ou « ▲ » (bouton du milieu). Certains menus, tels que les Réglages plongée, ont des sous-menus. Dans chaque menu ou sous-menu, la section sélectionnée indique l'élément actif actuellement. Ci-dessous se trouve la liste des menus disponibles.

Menu	Description	Page
Réglage O2	Permet de régler la concentration en oxygène (Nitrox), la ppO2max et de voir la MOD.	18
Réglages de la plongée	Permet de définir tous les paramètres relatifs à la plongée : Niveau de MB, mode profundimètre, compteur palier, ppO2max, temps r.à.z. Nitrox, type d'eau. Il permet aussi de remettre à zéro la désaturation, de mettre en marche le mode désactivation des sons et d'activer la plongée multi-gaz.	19
Compas numérique	Permet d'utiliser le compas en surface, de régler le temps de désactivation automatique et aussi de régler une valeur de déclinaison pour corriger la différence entre le Nord magnétique et le Nord géographique.	22
Altimètre	Affiche l'altitude et permet de régler celle-ci par rapport à une ↔reference connue.	24
Réglages des avertissements	Permet d'activer ou de désactiver les messages d'advertissement individuellement.	24
Réglages horloge	Permet de régler l'alarme de réveil, l'heure, le format de l'heure, la date et le fuseau horaire (UTC).	33
Autres réglages	Permettent de fixer les paramètres de l'intégration des gaz, la durée du temps d'éclairage, de modifier le contraste de l'affichage, de changer la vitesse de la liaison IrDA, d'activer ou désactiver les contacts humides, et de remettre tous les réglages de tous les menus aux valeurs par défaut. Cela affiche aussi les informations concernant le logiciel et le matériel de l'ordinateur de plongée.	34

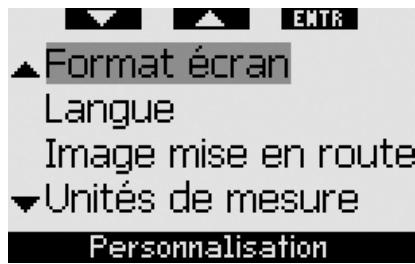

Personnalisation	Permet de régler le format de l'écran, la langue, l'image de mise en route, le système d'unités, de besoin le type d'estimation de l'effort, d'afficher les informations du propriétaire et le message d'urgence.	37
Images	Permet d'afficher toutes les images enregistrées sur l'ordinateur de plongée. Ces images doivent être chargées depuis un PC à l'aide de SmartTRAK.	40
Planificateur	Permet de prévoir les plongées sans palier ou avec palier de décompression, avec des intervalles de surface librement choisis.	40
Carnet	Yous permit de revoir vos plongées précédentes.	42

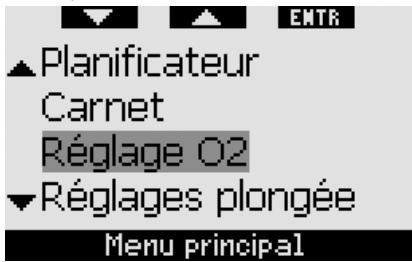

2.1 Description du menu principal

Appuyez sur MENU pour faire afficher la liste des menus.

Pour entrer dans n'importe quel menu, faites défiler la liste vers le haut ou le bas à l'aide des boutons « ▲ » ou « ▼ » jusqu'à ce que la barre de sélection couvre le menu qui vous intéresse, puis appuyez sur ENTR pour confirmer votre choix.

Pour changer les réglages, appuyez sur les boutons « + » ou « - », puis appuyez sur SAVE (enregistrer) pour confirmer les modifications. Cela vous ramènera au menu principal. Si vous ne pouvez pas confirmer les modifications, appuyez sur et maintenez le bouton de droite à n'importe quel moment pour quitter sans enregistrer les modifications. Cela vous ramènera aussi au menu principal. Appuyez sur et maintenez les boutons de droite et de gauche simultanément pour revenir à l'affichage de l'heure du jour. Notez qu'en maintenant les boutons « + » ou « - » enfoncés, vous pourrez faire les modifications plus rapidement.

Si vous faites une modification dans un menu et que vous l'enregistrez, l'ordinateur affichera le message MODIFICATIONS ENREGISTRÉES pendant 2 secondes. Si vous faites une modification dans un menu et que vous ne l'enregistrez pas, l'ordinateur

affichera le message MODIFICATIONS NON ENREGISTRÉES pendant 2 secondes. Si aucune modification n'a été effectuée, que vous quittez en appuyant sur le bouton ou en appuyant sur et maintenant le bouton, aucun message n'est affiché.

Si plus d'une entité peut être modifiée avec un seul menu, le bouton droit est marqué « >> » au lieu de SAVE (enregistrer). Appuyer sur « >> » déplacera le segment sélectionné à la prochaine entité qui peut être modifiée. Lorsque le segment sélectionné est sur la première entité qui peut être modifiée, le bouton droit revient à SAVE (enregistrer). Dans le cas de sous-menus, l'opération suit le même processus.

Si, lorsqu'il est en cours de modification des réglages, l'ordinateur ne reçoit aucun ordre pendant une période de 3 minutes, il revient automatiquement à l'affichage de l'heure du jour sans avoir enregistré de modification.

2.2 Réglage de la concentration en oxygène

Lorsque vous entrez dans ce menu, la concentration en oxygène actuellement en cours (O_2%) sera sélectionnée. Sous le O_2% vous pouvez voir la ppO et la MOD (profondeur maximale d'utilisation) correspondante. Avant d'avoir changé la

concentration en oxygène, la ppO_2 sera sélectionnée. Vous pouvez changer sa valeur entre le maximum autorisé (voir section 2.3.4) et 1,0 bar. Lorsque vous changez la valeur de la ppO_2, la MOD change en conséquence. Notez bien que la MOD dépend également du type d'eau (douce ou salée) et de la pression atmosphérique (et donc de l'altitude).

Veuillez vous reporter à la section 3.7.1. pour y trouver des instructions relatives au réglage de la concentration en oxygène pour les bouteilles T2 et TD.

02%:30%

pO2max: 1.40 bar

Réglage 02:21.100%

Attention

• La plongée au Nitrox ne peut être tentée que par des plongeurs expérimentés ayant reçu une formation adaptée dans une structure de formation internationalement reconnue.
• Avant chaque plongée et après avoir gonflé la bouteille, vous devez assurer que la concentration en oxygène utilisée par Galileo correspond à la concentration en oxygène qui se trouve dans la bouteille. Un mauvais réglage de la concentration en oxygène pourrait provoquer des blessures graves ou la mort.

2.3 Réglages de la plongée

Profondimetre

Compteur palier

Présent = L5

2.3.1 Niveau de microbulles (par défaut : L0)

Lorsque vous entrez dans ce menu, le niveau de microbulles actuellement en cours est affiché. À l'aide des boutons « + » et « - » vous pouvez passer d'un niveau à l'autre, de L0 (algorithme de base) jusqu'à L5 (le plus haut niveau de prudence supplémentaire).

Niveau MB: L0..L5

2.3.2 Mode profundimètre (défaut : OFF)

Lorsque vous entrez dans ce menu, les mots ON ou OFF seront sélectionnés à l'écran, indiquant si le mode profundimètre est activé (ON) ou désactivé (OFF). Si le mode profundimètre est inactif, Galileo fonctionnera en tant qu'ordinateur de plongée. Si le mode profundimètre est actif, Galileo n'effectue pas de calcul de décompression et ne donne pas d'avertissement ou d'alarme.

Profondimètre: Off

Voir à la section 3.8 les restrictions au passage de Galileo du mode ordinateur en mode profondimètre et vice-versa.

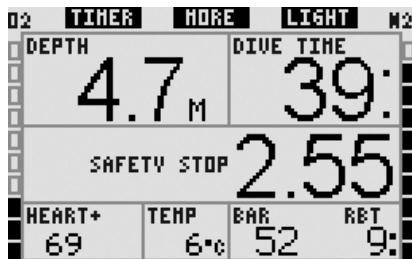

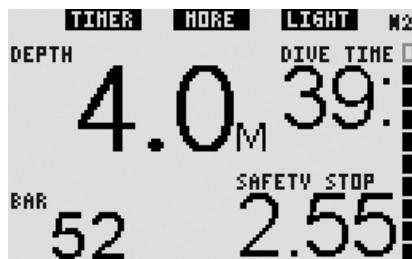

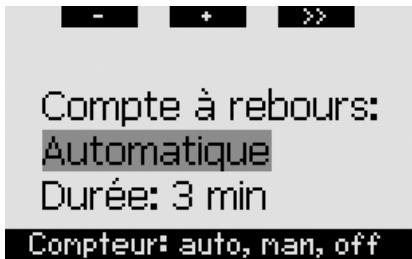

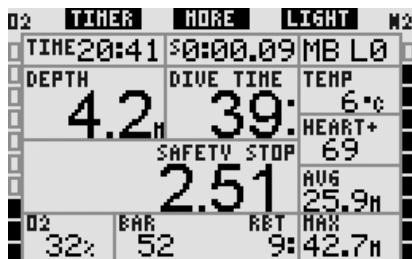

2.3.3 Compte à rebours de palier de sécurité (par défaut : automatique, 3 minutes)

L'objet du compte à rebours de palier de sécurité est de vous permettre de surveiller votre palier de sécurité à la fin de la plongée. Vous pouvez régler la durée du palier de sécurité de 1 à 5 minutes par tranches d'une minute.

Vous pouvez aussi régler le compte à rebours pour qu'il se déclenche automatiquement ou manuellement, ou vous pouvez complètement désactiver cette fonction. Le fonctionnement du compte à rebours de palier de sécurité est décrit à la section 3.4.3.

2.3.4 PpO_2 (par défaut: 1,4 bar)

La valeur de la ppO_2 max déterminée votre MOD (profondeur maximale d'utilisation) en fonction du taux d'oxygène dans votre mélange. Vous pouvez régler cette valeur entre 1,2 bar et 1,6 bar ou la désactiver en la mettant en position OFF.

Si vous réglez la ppO_2max sur OFF, vous n'aurez plus d'avertissements concernant votre MOD. Si vous choisissez OFF, il vous sera demandé d'entrer une confirmation supplémentaire sous la forme d'un code de sécurité. Le code de sécurité est 313. Cela empêche de régler involontairement la ppO_2max sur OFF. Pour entrer le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). En appuyant sur SAVE (enregistrer) après avoir défini le dernier chiffre, la ppO_2max sera réglée sur OFF et vous n'aurez plus d'avertissements à ce sujet. Le message suivant est affiché ppO_2max DÉSACTIVÉE pendant 2 secondes.

Régler la valeur de ppO_2max sur OFF peut provoquer une exposition à des hauts niveaux de pression partielle d'oxygène et peut provoquer des blessures graves ou la mort.

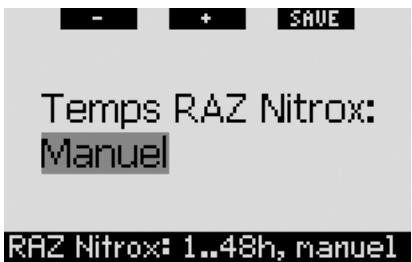

2.3.5 Temps de remise à zéro nitrox (par défaut : manuel - pas de remise à zéro)

Si vous régalez l'ordinateur à une concentration en oxygène supérieure à 21% (plongée Nitrox), vous pouvez décider si l'ordinateur doit revenir à 21% (air) à un moment donné, ou s'il doit rester à la concentration en oxygène indiquée jusqu'à ce que vous la changiez manuellement. Ceci est effectué par le temps de remise à zéro Nitrox. Si vous régalez le temps de remise à zéro Nitrox sur MANUEL (pas de remise à zéro), l'ordinateur conservera la concentration en oxygène donnée jusqu'à ce que vous la changiez manuellement. Si vous régalez le temps de remise à zéro Nit.rox sur une valeur entre 1 heures et 48 heures, l'ordinateur revendra automatiquement à une concentration en oxygène de 21% après que le début de temps indiqué soit passé.

2.3.6 Type d'eau (par défaut : eau salée)

Vous pouvez calibrer l'ordinateur sur eau douce ou eau salée, en fonction de l'endroit où vous avez l'intention de plonger. Régler sur un type d'eau erroné génère une erreur dans la mesure de la profondeur d'environ 3% (c'est-à-dire qu'à une profondeur de 30 m, un ordinateur réglé sur l'eau salée affichera 29 m dans l'eau douce, alors qu'un ordinateur réglé sur eau douce affichera 31 m dans l'eau salée). Notez que cela n'affecte pas le fonctionnement correct de l'ordinateur, puisque celui-ci effectue les calculs en se basant seulement sur les mesures de pression.

2.3.7 Remise à zéro désaturation

Galileo vous permet de remettre à zéro la désaturation calculée par l'ordinateur. Toutes les informations de saturation des tissus relatives à une plongée récente seront remises à zéro et l'ordinateur considérera la plongée suivante comme une plongée simple (non successive). Cela est utile lorsque l'ordinateur est prêté à un autre plongeur qui n'a pas plongé dans les dernières 48 heures.

Attention

Plonger après avoir remis la désaturation à zéro est extrêmement dangereux et peut provoquer des blessures graves ou la mort. Ne remettez pas la désaturation à zéro si vous n'avez pas une raison valable de le faire.

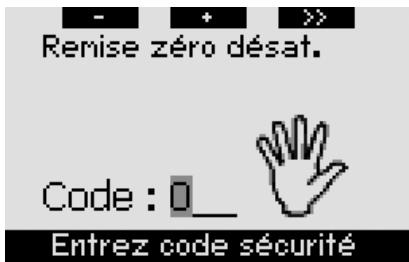

Pour empêcher une remise à zéro accidentelle de la désaturation, vous doivent entrée le code de sécurité lorsque vous avez décidé de procéder à la remise à zéro. Le code de sécurité est 313. Une fois que vous étés dans le menu, le mot CODE va apparaitre. Pour entré le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Défiinissez maintainant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définișze le dernier chiffre (3). Appuyer sur SAVE après avoir défini le dernier chiffre terminera le processus de calcul de la désaturation. Le message suivant est affchéé pendant 2 secondes: RAZ DÉSATURATION EFFECTUEE. Notez que la remise à zéro de la désaturation est indiquée sur le carnet de plongée pour des besoines de suivi.

Retirer et remplacer la pile ne remettra pas la désaturation à zéro. Galileo enregistre les informations de saturation des tissus dans une mémoire non volatile. Pendant le temps que l'ordinateur passe sans pile, le calcul de désaturation est gelé et reprend à où il avait été arrêté dès qu'une nouvelle pile est mise en place.

2.3.8 Mode désactivation dessous (par défaut : OFF)

Dans ce menu vous pouvez désactiver le son de façon à ce que l'ordinateur ne sonne en aucune circonstance. Régler le mode DÉSACTIVATION DES SONS sur ON (activé) prend le pas sur tout réglage d'advertissement individuel que vous auriez besoin (décrit en section 2.6) et rend également toutes les alarmes silencieuses (décrit en section 3.2). Le réseau sera aussi désactivé.

Attention

Couper toutes les alarmes sonores peut vous mettre dans une situation potentiellement dangereuse et pourrait provoquer des blessures graves ou la mort.

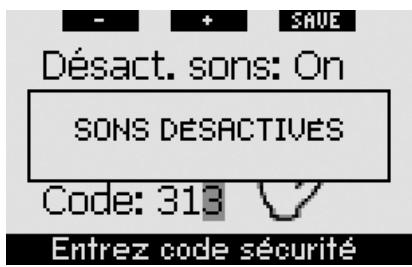

Si vous choisissez le mode SONS DÉSACTIVÉS, il vous sera demandé d'entrer une confirmation supplémentaire sous la forme d'un code de sécurité. Le code de sécurité est 313. Cela empêche de régler involontairement le mode DÉSACTIVATION DES SONS sur ON. Pour entrer le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). En appuyant sur SAVE après avoir défini le dernier chiffre, le mode SONS DÉSACTIVÉS sera sur ON et vous n'entendrez plus aucun signal audible de chaque sorte que ce soit. Le message suivant est affiché pendant 2 secondes : SONS DÉSACTIVÉS.

2.3.9 PMG (défaut : OFF)

Galileo peut calculer les programmes de décompression pour des plongées lors desquelles jusqu'à trois mélanges Nitrox sont utilisés (PMG signifie Predictive Multi Gas). Ce qui ajoute une complexité importante à l'interface. Pour une plus grande facilité d'utilisation lors des plongées avec un seul gaz, cette option permet de transformer facilement Galileo en un ordinateur pour un seul gaz (sans supprimer aucun des réglages que vous pouvez utiliser pour la plongée multigaz).

2.4 Compas numérique

Galileo possède un compas numérique à correction de dévers qui peut être utilisé à presque n'importe quelle inclinaison. Le compas peut être affiché à tout moment pendant la plongée et peut aussi être utilisé en surface. Ce menu vous permet d'utiliser le compas en surface, de modifier le temps de désactivation automatique et d'assigner une valeur de

déclinaison qui compense la déviation entre le Nord géographique et le Nord magnétique.

EMTR

Utiliser compas

Désactivation

Déclinaison

2.4.1 Utilisation du compas en surface

Lors de la sélection du menu UTILISER COMPAS, l'écran affiche le compas, l'heure de la journée et l'intervalle de surface, si applicable. Les boutons sont maintenant indiqués SET et EXIT.

Avec le bouton du milieu (SET), vous pouvez prendre un cap de référence. Cela est utile par exemple si vous êtes sur un bateau et qu'il y a un point de repère sur le rivage que vous pouvez utiliser comme alignement pour atteindre un point spécifique du site de plongée. Appuyez sur SET pour prendre le cap, et l'écran affiche le message PRISE DE CAP EFFECTUÉE pendant 2 secondes. Un point apparaitra pour indiquer la prise de cap. Une fois sous l'eau, alignez le point avec la flèche et commencez à nager dans cette direction. Si vous appuyez sur SET de nouveau, le nouveau cap prendra la place de celui qui est en mémoire. Si vous appuyez sur et maintenez SET vous effacez le cap. Lorsque vous prenez un cap, Galileo marque automatiquement les points à 90, 120 et 180 degrés pour servir d'aide à la navigation. Voir la section 3.4.1. pour plus d'informations sur cette fonction.

Le bouton droit (EXIT) permet de retourner au menu principal du compas numérique.

TIME 21:44.02

2.4.2 Réglage du temps de désactivation automatique (défaut : 15 secondes)

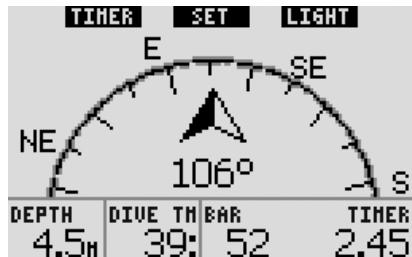

Lorsque vous plongez, le graphisme du compas remplace l'écran principal de l'ordinateur de plongée si le bouton droit est appuyé et maintenu. Lorsqu'il est en mode compas, Galileo utilise plus d'énergie de la pile que la normale, il est donc souhaitable de remettre l'ordinateur en configuration normale après un certain laps de temps. Ce menu vous permet de régler cette durée entre 5, 10, 15, 30 et 60 secondes ou d'utiliser la fonction POUSS. ON/OFF. Dans ce dernier cas, le compas reste affiché à l'écran jusqu'à ce que vous appuyez sur et maintainiez le bouton droit pour revenir à la configuration d'affichage normale de l'ordinateur de plongée.

• Si un avertissement ou une alarme se déclenche lorsqu'il est en mode compas, Galileo revient à l'affichage habituel quel que soit le réglage du temps de désactivation automatique.
• Si Galileo est en mode compas alors qu'arrive un palier de niveau ou de décompression, il revient également à l'affichage habituel, quel que soit le réglage du temps de désactivation automatique.

2.4.3 Réglage de la déclinaison (défaut: 0 degré)

En fonction de l'endroit exact du globe terrestre, il peut y avoir une déviation entre le Nord géographique et le Nord magnétique. N'importe quel compas ou n'importe quelle boussole montrera toujours le Nord magnétique. Par l'intermédiaire de ce menu, vous pouvez fixer une valeur pour ce que l'on appelle la déclinaison, et qui fera que le compas indiquera le Nord géographique.

2.5 Altimètre

Ce menu vous permet d'utiliser Galileo comme altimètre. Lorsque vous entrez dans ce menu, l'altitude actuelle est affichée. L'altitude est interprétable par l'ordinateur à partir de la pression atmosphérique mesurée, et par conséquent dépend fortement du temps. Il en résulte que pour une mesure précise de l'altitude, l'altimètre doit être réglé à une altitude connue au moins une fois par jour.

Pour régler l'altitude, commencez par appuyer sur ADJ pour entrer dans le menu RÉGLAGE ALTITUDE. Une fois que vous êtes dans ce menu, utilisez les boutons « + » et « - » jusqu'à atteindre la valeur désirée. Chaque fois que vous appuyez sur « + » ou « - », l'altitude affichée changera par tranches de 10 mètres. Appuyez sur SAVE pour confirmer votre choix et retourner au menu principal Altimètre.

L'altitude indiquée sur ce menu n'a pas d'influence sur le réglage automatique de l'altitude dans les calculs de décompression.

2.6 Réglages des avertissements

Galileo peut vous avertir de situations particulières qui peuvent requérir une action de votre part.

Les avertissements représentent des situations qui demandent l'attention du plongeur, mais les ignorer ne présente pas de risque immédiat. C'est à vous de savoir lesquels vous désirez activer et lesquels vous souhaitez désactiver. Tous les avertissements peuvent être sur OFF, uniquement VISUEL ou SONORE, ou LES DEUX, visuel et sonore. L'avertissement sonore consiste en trois courtes séquences sonores. L'avertissement visuel est décrit indépendamment pour chaque cas.

CHS02 = 75% Si le réglage est sur VISUEL ou LES DEUX et qu'il est déclenché alors que Galileo en mode compas, l'affichage revient automatiquement en configuration normale (CLASSIC, LIGHT ou FULL) de manière à correctement afficher le message d'ajretissement.

Chaque avertissement a son propre sous-menu avec le menu Réglage avertissements. Utilisez les boutons « ▲ » ou «▼ » pour faire défiler la liste. Une barre de sélection montrée le sous-menu choisi et la ligne d'affichage en bas indique le statut de l'avertissement. Appuyez sur ENTR pour accéder au sous-menu. À tout moment, appuyer sur et maintenir le bouton droit fera revenir au menu Réglage avertissements sans enregistrer les modifications non confirmées.

Attention

Galileo propose aussi des alarmes. Les alarmes sont différentes des avertissements en cela qu'elles ne peuvent pas être éteintes, et que le son qu'elles émettent est continu jusqu'à ce que la situation soit corrigée. Elles sont décrites à la section 3.2. Les alarmes ont la priorité sur les avertissements, et les avertissements ne seront pas affichés tant qu'une alarme est active.

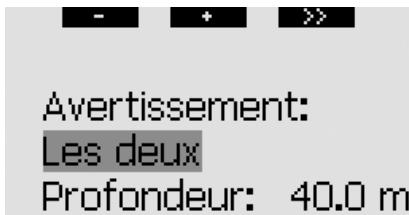

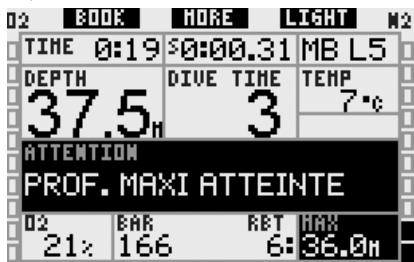

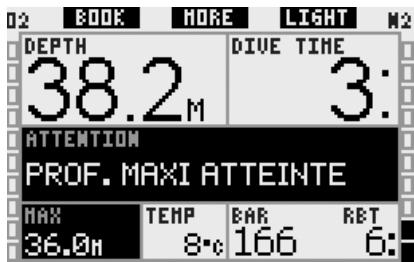

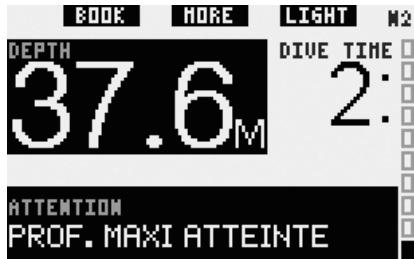

2.6.1 Profondeur maximale (par défaut : OFF)

Galileo vous permet de spécifier une profondeur à laquelle un avertissement sera activé. Cet avertissement peut être réglé par tranches de 1 mètre.

Profondeur maxi

Pendant la plongée, si vous descendez en dessous de la profondeur fixée et que l'avertissement est sur VISUEL ou LES DEUX, Galileo affichera le message PROF. MAXI ATTEINTE pendant 12 secondes au lieu des informations de plongée sans palier ou de décompression.

• Pour la configuration CLASSIC, la valeur de la profondeur fixée est indiquée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche.

Les informations alternatives sont

toujours disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la profondeur est de nouveau affichée en couleurs inversées. Cela continue tant que le plongeur reste à une profondeur plus grande que celle fixée.

• En configuration LIGHT, la profondeur actuelle est affichée en couleurs inversées (blanc sur fond noir) et

• En configuration FULL, la valeur de la profondeur fixée remplace l'indication de profondeur maximale et est indiquée en couleurs inversées (blanc sur fond noir). Cela

2.6.2 CNS O_2 = 75%

Galileo surveille votre consommation d'oxygène pendant la plongée par l'intermédiaire du compteur de CNS O_2. Le résultat s'affiche par l'intermédiaire de la barre d'oxygène sur le côté gauche de l'écran (configurations CLASSIC et FULL) et aussi par l'indication de la CNS O_2 (CLASSIC, LIGHT et FULL). Galileo déclenche un avertissement lorsqu'la valeur atteint 100%, de plus vous pouvez désirer le déclenchement d'un avertissement lorsqu'le compteur de CNS O_2 atteint 75%.

CNS02 = 75%

Pendant la plongée, si la valeur calculée de la CNS O_2 atteint 75% et que l'alerte est réglée soit sur visuel soit sur les deux, Galileo affichera le message CNS O_2 = 75% pendant 12 secondes à la place des informations de plongée sans palier ou les informations de décompression.

Pour la configuration CLASSIC, la valeur de la CNS O_2 est indiquée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche. Les informations alternatives sont toujours disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la CNS O_2 est de nouveau affichée en couleurs inversées. Cela restera ainsi tant que la valeur de la CNS O_2 sera supérieure à 75%.

Pour la configuration LIGHT, après que le message texte soit éteint, la valeur de la CNS est affichée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche, alternant toutes les 4 secondes avec les informations de la pression de la bouteille. Cela restera ainsi tant que la valeur de la CNS sera supérieure à 75%. Les informations alternatives sont toujours disponibles comme cela est décrit en section 3.3.3.

Pour la configuration FULL, la valeur de la CNS est affichée, en couleurs inversées (blanc sur fond noir). Cela restera ainsi tant que la valeur de la CNS sera supérieure à 75%. Les informations alternatives sont toujours disponibles telles que décrites à la section 3.3.4, mais après 5 secondes la CNS est de nouveau affichée en couleurs inversées.

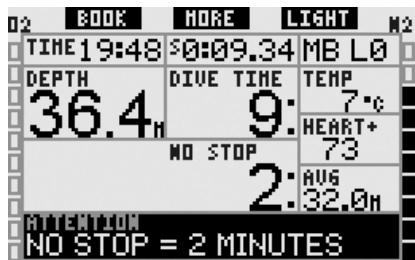

2.6.3 Sans palier = 2 minutes (par défaut: OFF)

Si vous voulez éviter de devoir faire un palier de décompression imprévu, Galileo peut activer un avertissement lorsque le temps sans palier n'est plus que de 2 minutes. Cela s'applique à la fois aux temps sans palier de L0 et de MB (voir section 3.5 pour plus d'informations sur la plongée avec les niveaux de microbulles). Cela vous permet de

commencer à remonter avant de devoir vous trouver dans l'obligation de faire un palier de décompression ou un palier de niveau.

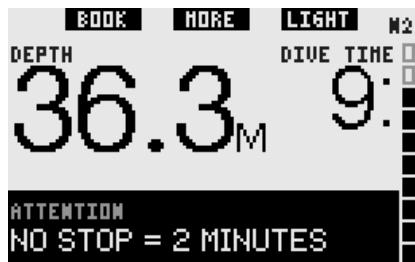

Pendant la plongée, si le temps sans palier atteint les 2 minutes restantes et que l'avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message NO STOP = 2 MIN pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

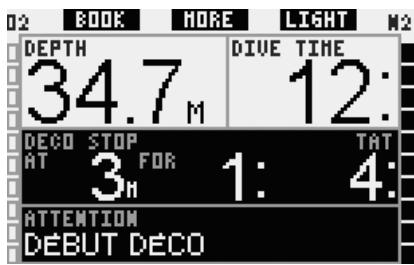

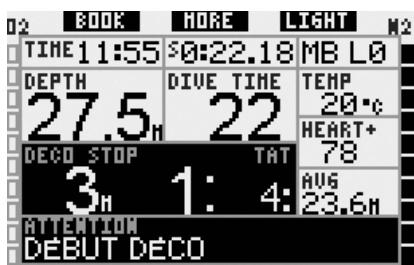

2.6.4 Début de plongée avec décompression (par défaut OFF)

Galileo peut activer un avertissement lorsque le premier palier de décompression devient obligatoire. Cela alerte le plongeur sur le fait qu'une remontée directe vers la surface n'est plus possible. Cet avertissement ne s'applique qu'aux plongées effectuées lorsque l'ordinateur est réglé sur DÉBUT DE PLONGÉE AVEC DÉCOMPRESSION (par défaut OFF).

Pendant la plongée, si vous entrez en mode plongée avec palier de décompression, et que l'avissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message DÉBUT DÉCO pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL. Si Galileo est réglé sur LIGHT, à ce moment il passera en CLASSIC pour continuer toutes les informations.

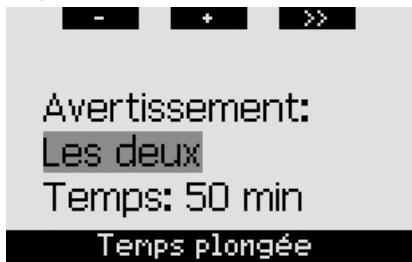

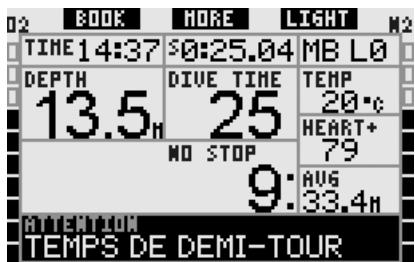

2.6.5 Temps en plongée et temps de demi-tour (par défaut : OFF)

Avec Galileo vous pouvez fixer un temps de plongée donné, par tranches de cinq minutes. À la moitié de la valeur fixée, Galileo vous donnera un avertissement de « temps de demi-tour ». Un avertissement est aussi donné lorsque le temps total fixé est passé.

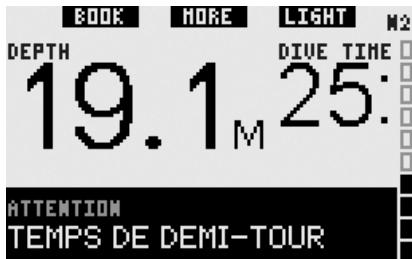

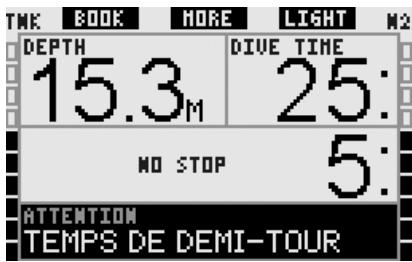

Pendant la plongée, lorsque le temps attient la moitié du temps de plongée fixé, et que l'advertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message TEMPS DE DEMITOUR pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

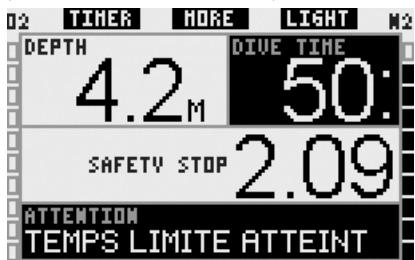

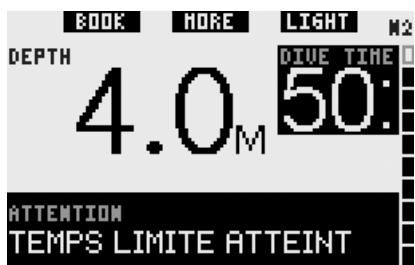

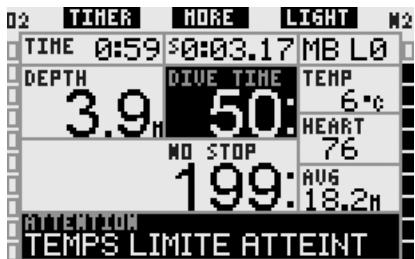

Lorsque la plongée arrive à la durée fixée, le message TEMPS LIMITE ATTEINT apparait pendant 12 secondes, et le temps d'immersion effectué est maintainant affché en couleurs inversées (blanc sur fond noir). Les figures suivantes montrent l'affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

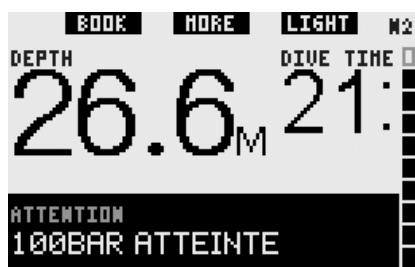

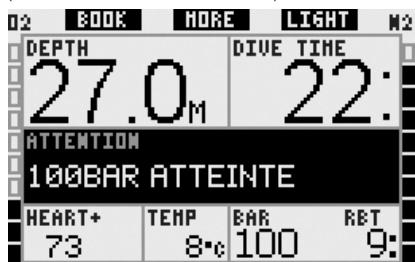

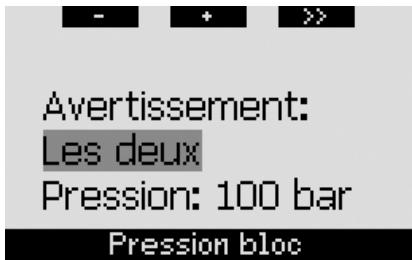

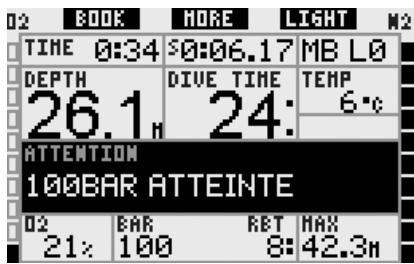

2.6.6 Pression de la bouteille (par défaut : OFF)

Galileo peut vous avertir lorsque la pression de la bouteille atteint un certain niveau. Par exemple, vous pouvez régler ce niveau à la moitié de la pression de la bouteille pour vous souvenir qu'il est temps de commencer à remonter doucement.

Pendant la plongée, si la pression de la bouteille atteint la valeur fixée dans le menu et que l'avissement est réglé sur soit VISUEL soit LES DEUX, Galileo affichera le message « valeur » BAR (ou PSI) ATTEINTE pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

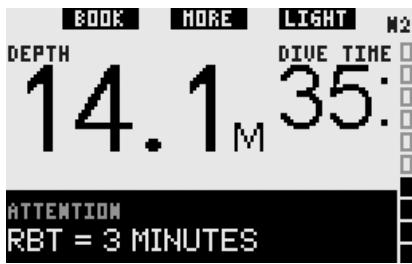

2.6.7 RBT = 3 minutes (défaut : les deux)

De manière à vous avertir suffisamment tôt que votre alimentation en gaz commence à se réduire, Galileo peut vous avertir lorsque la RBT (véritable autonomie restante) chute à 3 minutes. Voir la section 3.3.1. pour plus d'informations sur la RBT.

Pendant la plongée, si la véritable autonomie restante RBT descend à 3 minutes et que l'alerte est réglée soit sur VISUEL soit sur LES DEUX, Galileo affichera le message RBT = 3 MIN pendant 12 secondes. De plus, quel que soit le réglage, la RBT est affichée en couleurs inversées (blanc sur un fond noir). Les figures suivantes montrent l'affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

Attention

Si la RBT descend à 3 minutes ou moins, il est possible qu'il ne vous reste pas suffisamment de gaz respiratoire pour effectuer une remontée en sécurité. Commencez à remonter dès que vous voyez cet avertissement.

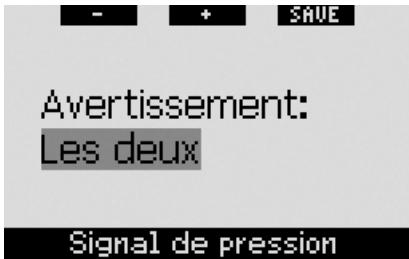

2.6.8 Signal de pression (par défaut : les deux)

Galileo dépend de la communication radio avec l'émetteur Smart pour donner les informations de pression de la bouteille. Dans certaines circonstances, telles qu'une position inadaptée de l'émetteur ou des interférences avec des sources radio puissantes, la transmission de données peut être momentanément interrompue. Les flashes utilisés pour la photographie sous-marine, par exemple, sont connus pour affecter momentanément la communication entre Galileo et l'émetteur Smart.

Galileo peut vous avertir lorsque le signal provenant de l'émetteur est perturbé :

• Si Galileo ne recoit aucun signal de l'émetteur pendant 30 secondes, une série sonore se fait entendre et le message PAS DE SIGNAL s'affiche pendant 12 secondes.
• Si après 40 secondes supplémentaires, Galileo n'a toujours reçu aucun signal de l'émetteur, une autre série sonore se fait entendre, et le message SIGNAL DE PRESSION PERDU s'affiche pendant 12 secondes, après quoi la RBT n'est plus affichée, et la pression de la bouteille est replacée par - - -.

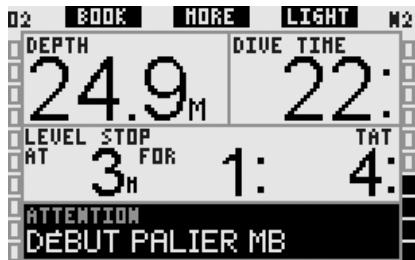

2.6.9 Début de plongée avec paliers de niveau (par défaut : OFF)

Lorsque vous plongez avec un niveau de microbulles (MB) différent de L0, Galileo peut vous avertir lorsque vous n'êtes plus en phase de plongée sans palier de microbulles.

Voir la section 3.5 pour plus d'informations sur la plongée avec les niveaux de microbulles.

Pendant la plongée, si vous entrez en mode plongée avec palier de niveau, et que l'rapidissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message DÉBUT PALIER NIVEAU pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL. Si Galileo était réglé sur LIGHT, à ce moment il passera en CLASSIC pour continuer toutes les informations.

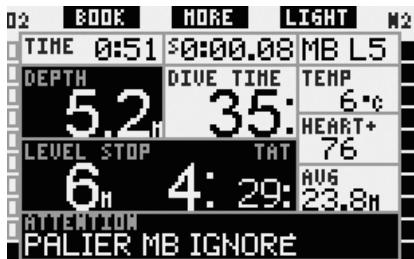

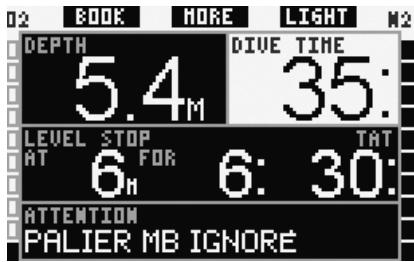

2.6.10 Palier MB ignore (par défaut : les deux)

Lorsque vous plongez avec un niveau de MB qui est plus haut que L0 et en présence de paliers de niveaux de MB, Galileo peut vous avertir si vous remontez à une profondeur plus faible que le palier de niveau de MB le plus profond qui soit requis, vous permettant ainsi d'éviter d'oublier ce palier.

Pendant la plongée, si vous remontez à une profondeur plus faible que celle d'un palier de MB suggéré, et que l'avissement est soit sur VISUEL ou LES DEUX, Galileo affichera le message PALIER MB IMPORTANT pendant 12 secondes et la profondeur est indiquée en couleurs inversées (blanc sur fond noir) jusqu'à ce que vous redescendiez au-dessous de la profondeur du palier ou jusqu'à ce qu'il y ait une diminution du niveau de MB (voir sections 2.6.11 et 3.5.5). Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL.

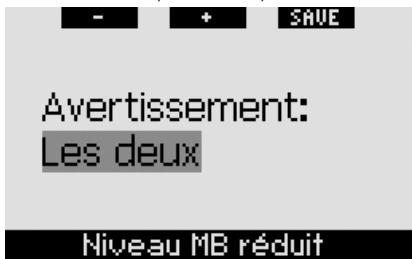

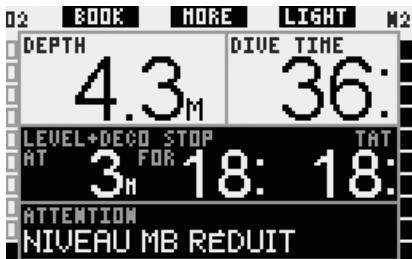

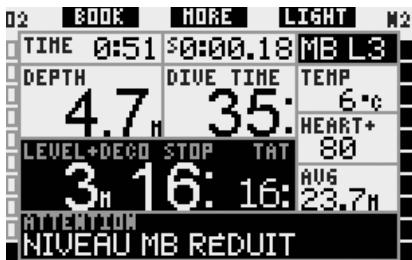

2.6.11 Niveau de microbulles réduit (par défaut : les deux)

Lorsque vous plongez avec un niveau de MB supérieur à L0 et en présence de paliers de niveau de MB, si vous remontez de plus de 1,5 m au-dessus du palier de niveau de MB le plus profond qui soit requis, Galileo réduit votre niveau de MB au niveau possible suivant. Le nouveau niveau de MB actif sera affiché. Vous pouvez demander à Galileo de vous avertir lorsque cela se produit.

Pendant la plongée, si vous remontez de plus de 1,5 m au-dessus d'un palier de MB suggéré, et que l'advertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message NIVEAU MB RÉDUIT pendant 12 secondes. De plus, quel que soit le réglage de l'advertissement, le nouveau niveau de MB est affiché en couleurs inversées (blanc sur fond noir) comme suit :

• CLASSIC : dans le coin en bas à gauche après extinction du message texte. Les informations alternatives sont

accessibles comme cela est décrit à la section 3.3.2, mais après 5 secondes les informations de nouveau niveau de MB sont affichées de nouveau,

• FULL : au lieu du niveau de MB.

Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL.

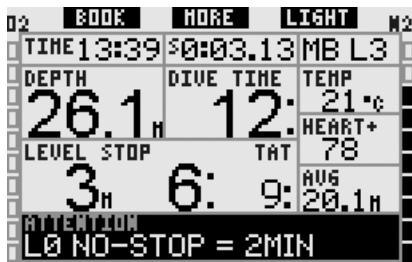

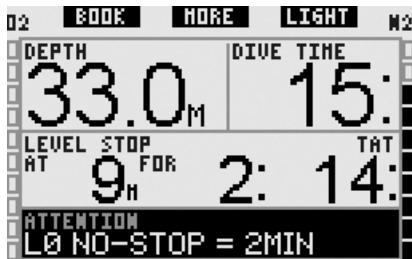

2.6.12 L0 sans palier = 2 minutes en plongeant avec un niveau de MB

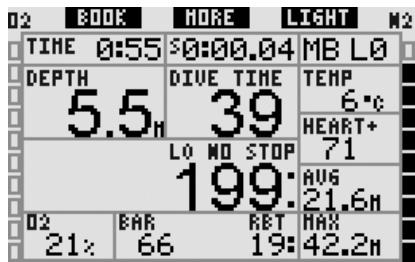

Lorsque vous plongez avec un niveau de MB supérieur à L0, les informations L0 ne sont pas directement visibles sur l'affiche (bien qu'elles soient accessibles comme informations alternatives). Vous pouvez désirer que Galileo vous avertisse lorsque la durée restante sans palier pour L0 atteint 2 mn lorsque vous plongez avec un niveau de MB actif supérieur à L0.

Pendant la plongée, si la durée restante pour L0 sans palier atteint les 2 minutes

restantes et que l'avis de régle est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message L0 NO-STOP = 2 MINUTES pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL.

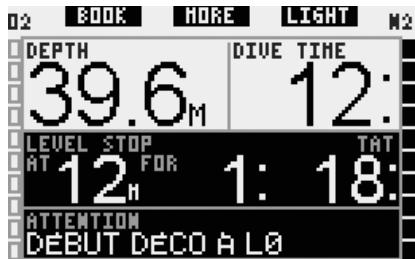

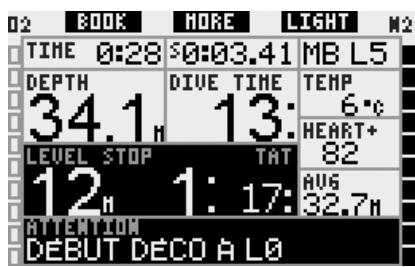

2.6.13 Passer en mode palier de décompression en plongeant avec un niveau de MB

Lorsque vous plongez avec un niveau de MB supérieur à L0, les informations L0 ne sont pas directement visibles sur l'affichage (bien qu'elles soient accessibles comme informations alternatives). Vous pouvez désirer que Galileo vous avertisse lorsque vous allez entrer dans une phase exigeant de respecter des paliers de décompression, alors que vous plongez avec un niveau de MB supérieur à L0.

Pendant la plongée, si vous passez en mode plongée avec palier de décompression et que l'avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message

Début Déco à L0 pendant 12 secondes. Les figures suivantes montrent l'affichage réel dans les configurations CLASSIC et FULL.

2.7.1 Réveil

Ce menu vous permet de régler une sonnerie de réveil. L'heure du réveil est affichée dans le format spécifique dans le menu Heure (format 12 heures ou 24 heures). Lorsque l'alarme est sur ON, une icône de cloche apparait dans l'affichage de l'heure du jour.

2.7.2 Heure

Ce menu vous permet de régler le format de l'heure, l'heure et la date.

Format: 24h

Heure: 15:45

Date : 18.09.2006

Format heure: 12h, 24h

Appuyer sur SAVE au dernier réglage fait partir l'horloge au temps fixé et zéro seconde.

Ce menu vous permet de faciliter ment changer l'heure lorsque vous voyagez vers d'autres fuseaux horaires. Au lieu de changer l'heure elle-même, dans ce menu vous pouvez définir un nombre d'heures à ajouter ou soustraire de l'heure actuellement affichée, afin d'obtenir l'heure correspondant à votre destination de voyage.

UTC: 0:00

Heure: 07:27

Fuseau horaire: -13..+13h

L'étendue du réglage de fuseau horaire est entre -13 heures et +13 heures par tranches de 15 minutes.

2.8 Autres réglages

Données ordinateur

Gestion de gaz

Durée éclairage

Contraste affichage

Autres réglages

2.8.1 Données ordinateur

Ce menu affiche le numéro de série de l'appareil (ID), la version matérielle (Matériel) et la version logicielle (Logiciel), le niveau de la pile et la version ASIC. Appuyez sur EXIT pour sortir de ce sous-menu et retourner au menu Autres réglages.

N°:5000009603

Material: 0.0

Logiciel: 1.7

Pile: Pleine

Données ordinateur

2.8.2 Intégration des gaz (par défaut: 40 bars, ALARME, normal, OFF)

Reserve bloc

RBT = 0min

Sensibilité respiratoire

Graphique

Présent = 40 bar

Dans ce menu, vous pouvez fixer la réserve de la bouteille utilisée pour le calcul de la véritable autonomie restante RBT, vous pouvez choisir si la RBT = 0 minutes doit déclencher une alarme ou seulement un avertissement (ne s'applique qu'aux plongées qui ont plus d'un mélange gazeux), vous pouvez régler la sensibilité du calcul de l'effort aux changements dans le schéma respiratoire (si l'EFFORT est réglé sur autre chose que CARDIO-FRÉQ, voir la section 2.9.5) et vous pouvez choisir de remplacer la barre d'oxygène par (CLASSIC et FULL seulement) une représentation graphique de la pression dans la bouteille. À partir de ce menu, vous pouvez aussi appeler le tableau résumé des gaz décrit en section 1.12.

Réservation : 20..120bar

La RBT (véritable autonomie restante) est le temps que vous pouvez passer à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à partir, ainsi que le gradient de température de l'eau. Il assume que la remontée se fera à une vitesse idéale (comme cela est défini en section 3.2.1.). Une valeur plus importante de la réserve de la bouteille donne une plus grande sécurité, mais limite votre temps en plongée. Une valeur plus faible vous laisse plus de temps pour leur plongée, mais le risque de manquer de gaz avant d'arriver en surface augmente.

RBT = 0min:

Alarme

RBT = 0MIN: alarme, avert.

Lorsque vous plongez avec un seul mélange gazeux, RBT = 0 minute déclenche une alarme qui ne peut pas être désactivée (comme décrit à la section 3.2.5.) : Galileo a calculé que si vous commencez à remonter maintenant, vous arriverez à remonter en surface avec la réserve de la bouteille tout juste, tout délai supplémentaire augmente le risque que vous manquiez d'air avant d'atteindre la surface. D'un autre côté, si vous avez des bouteilles supplémentaires avec vous (TD et/ou T2), du fait du gaz supplémentaire vous pouvez désirer une valeur de RBT = 0 minute qui n'est qu'un

Avertissement, avec séquence sonore et message visuel ne durant que 12 secondes. Veuillez vous reporter à la section 3.7 pour couvrir des informations sur la plongée avec plus d'un mélange gazeux.

Sensibilité respiratoire

La sensibilité du calcul de l'effort aux modifications dans le schéma respiratoire peut être ajustée suivant 25 paliers : cela a un effet sur la manière dont l'algorithme prend en compte les modifications du schéma respiratoire dans le calcul de la décompression (cela n'a peu d'effet si le réglage de l'EFFORT à la section 2.9.5 est sur CARDIO-FRÉQ ou sur OFF).

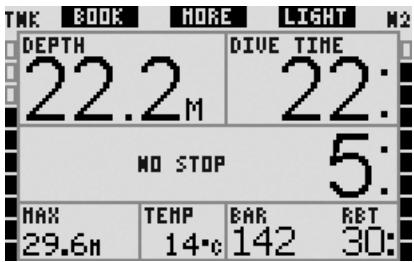

La barre graphique de l'oxygène peut être remplacée par une représentation graphique de la pression de la bouteille (CLASSIC et FULL seulement). Si vous activez cette fonction (ON), la légende de la barre graphique passe de O_2 à TNK. Pour utiliser cette fonction, vous devez définir une valeur de la pression lorsque la bouteille est pleine. Chaque segment de la barre graphique représenté un dixième de la valeur totale. Par exemple, si la pression de la bouteille pleine est de 200 bars, chaque segment correspondra à 20 bars. Au fur et à mesure que vous utilisez le gaz de la bouteille, les segments s'éteignent graduellement.

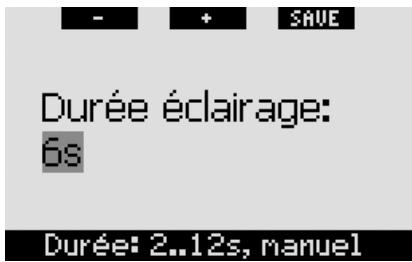

2.8.3 Durée d'éclairage (défaut : 6 secondes)

Vous pouvez régler la durée de l'éclairage en mode plongée entre 2 et 12 secondes ou POUSS. ON/OFF. L'éclairage est activé en appuyant sur le bouton LIGHT. Si vous désirez POUSS. ON/OFF, l'éclairage restera jusqu'à ce que vous appuyiez sur le bouton LIGHT encore une fois, pour l'éteindre.

• L'éclairage consomme de l'énergie : plus vous laissez longtemps l'éclairage, plus courte sera la durée de vie de votre pile.
• Si l'avertissement PILE FAIBLE! est activé, il n'est plus possible de faire fonctionner l'éclairage.

Lorsque l'ordinateur est en mode surface, l'écran ne peut être éclairé qu'à partir de l'affichage heures de la journée, lorsque le bouton croit est marqué LIGHT. L'éclairage en surface a une durée de 1 minute avant de s'éteindre automatiquement, ce qui est suffisant pour naviguer dans les menus et faire des changements aux réglages. Il peut être éteint à tout moment en appuyant sur le bouton LIGHT de nouveau.

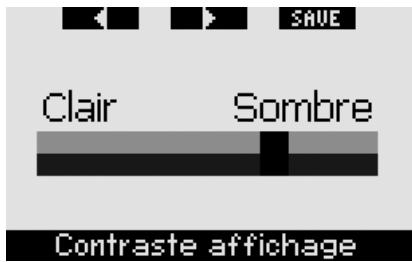

2.8.4 Contraste de l'affichage

Ce menu vous permet de changer le contraste de l'affichage pour s'adapter à

divers niveaux de luminosité. En entrant dans ce menu, une barre coulissante apparait au-dessus de l'affichage. Utilisez les boutons « » et «▶ » pour régler sur le niveau de contraste qui vous convient le mieux.

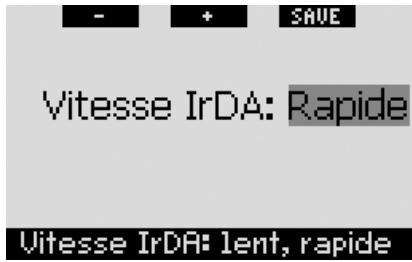

2.8.5 Vitesse irda (défaut: RAPIDE)

Galileo peut transmettre les informations du profil de plongée depuis sa mémoire jusqu'à un PC par l'intermédiaire d'une interface infrarouge. Ce sous-menu vous permet de choisir la vitesse à laquelle a lieu le transfert. Avec le réglage de vitesse sur RAPIDE, le transfert est environ trois fois plus rapide qu'avec le réglage sur LENTE, mais le réglage LENTE présente une plus grande compatibilité avec les différentes interfaces infrarouges. Nous suggérons de commencer par RAPIDE, et si cela pose problème, de revenir sur LENTE.

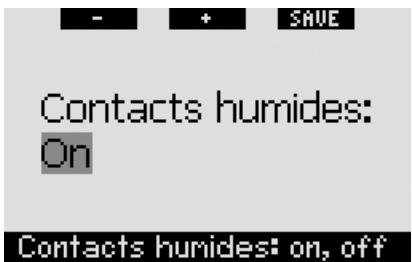

2.8.6 Activation à l'eau (par défaut : on)

Les contacts humides permettent à Galileo de s'allumer automatiquement dès le moment où il détecte la présence d'eau. Cela signifie que vous pouvez sauter à l'eau à tout moment sans avoir à vous inquiéter de savoir si l'ordinateur est allumé. Cependant, si l'ordinateur est rangé dans un environnement humide, il peut rester allumé et consommer inutillement de l'énergie de la pile. Pour empêcher cela, vous pouvez désactiver les contacts humides, mais vous devrez penser à allumer l'ordinateur manuellement avant de commencer à plonger.

Si les contacts humides sont déactivés et que vous oubliez d'allumer l'ordinateur manuellement, celui-ci s'activera tout de même au bout d'une minute après avoir commencé la plongée. L'heure et le calcul de décompression seront par conséquent inexacts, mais la précision de la mesure de la profondeur ne sera pas affectée.

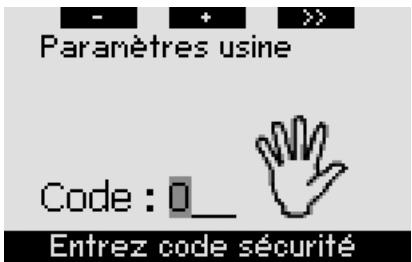

2.8.7 Retour aux paramètres d'usine

Ce menu vous permet de revenir aux paramètres d'usine pour tous les menus de l'ordinateur. Pour ce faire, vous devez entrer le code de sécurité (313). Cela évite de revenir involontairement à tous les paramètres d'usine. Pour entrer le code, utilisez les boutons « + » et « - » pour indiquer le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). Lorsque vous appuyez sur SAVE après avoir défini le dernier chiffre, une routine de réglage est lancée. Elle vous permet de désigner la langue, les unités et le fuseau horaire, après quoi tous les réglages seront remis aux valeurs par défaut d'origine. Le message suivant est affiché pendant 2 secondes : PARAMÉTRES USINE PAR DÉFAUT.

Le retour aux paramètres d'usine n'annule pas les informations d'appairage des émetteurs existants, et ne supprime pas les informations relatives au propriétaire et les informations d'urgence.

2.9.1 Format de l'écran (défaut : classic avec GRILLE)

Dans ce menu vous pouvez choisir voir la affichage préféré, comme cela est décrit au chapitre 1. Vous pouvez choisir entre les configurations CLASSIC, CLASSIC AVEC GRILLE, LIGHT et FULL. Vous pouvez aussi faire tourner l'affichage de 180 degrés afin que les boutons soient au bas de votre ordinateur.

• La configuration LIGHT ne supporte pas la plongée avec plus d'un mélange gazeux respiratoire. Si vous avez choisi la configuration LIGHT et que vous faites un réglage pour plus d'un mélange gazeux, la configuration de l'écran passe automatiquement en mode CLASSIC lors de la plongée.
• La configuration LIGHT ne supporte pas les plongées avec paliers de niveau ou paliers de décompression. Si vous avez besoin de la configuration LIGHT et que vous entrez des paliers de niveau ou de décompression, la configuration de l'écran passe à CLASSIC jusqu'à ce que vous ayez achevé toutes vos obligations de palier de niveau et/ou de palier de décompression.

2.9.2 Langue

Dans ce menu vous pouvez régler la langue utilisée pour tous les textes affichés sur l'ordinateur.

2.9.3 Image de démarrage (défaut : logo galileo)

Galileo vous permet de choisir une image qui sera affichée pendant 8 secondes lorsque vous allumez l'ordinateur. Dans ce menu, vous pouvez choisir l'image parmi celles disponibles dans la mémoire de l'ordinateur.

2.9.4 Unités

Vous pouvez choisir d'avoir la profondeur exprimée en mètres ou en pieds, la température en degrés Celsius ou Fahrenheit, et la pression de la bouteille en bars ou psi.

2.9.5 Effort (défaut : cardio-fréq)

À la base de tout calcul de décompression, il y a le transport de l'azote des poumons vers le sang, et à partir de là vers les tissus durant l'absorption des gaz, et la même chose dans l'ordre inverse se produit lors du rejet des gaz. Il est donc évident que le paramètre le plus important dans un calcul de décompression est la vitesse à laquelle le sang circule dans le corps. Lors d'un effort intense, le flux total de sang provenant du cœur peut être 4 fois plus important qu'au repos. Cette augmentation du flux sanguin est irrégulièrement répartie, certains tissus tels que le système nerveux central et le cerveau ne sont pas affectés, alors que d'autres tels que les muscles peuvent recevoir jusqu'à dix fois plus de sang qu'au repos.

UWATEC a introduit la compensation de l'algorithmhe de décompression en fonction de l'effort en 1995, avec l'ordinateur de plongée Aladin Air X. L'estimation de l'effort était basée sur les modifications du schéma respiratoire, tel qu'il était détecté par un émetteur haute pression sans fil, et le calcul de la décompression pour 4 des 8 compartiments du modèle ZH-L8 ADT était modifié en conséquence.

Galileo est le premier ordinateur de plongée à posséder une technologie intégrée de surveillance du pouls, basée sur la technologie leader mondiale de surveillance du pouls de Polar (pour que Galileo reçoive les informations de pouls, vous devez porter l'émetteur code Polar T31 comme cela est décrit en section 1.13). Le pouls est directement lié à l'action de pompage du cœur, et c'est donc un indicateur de l'effort plus direct que la respiration.

Avec Galileo vous pouvez choisir entre une estimation de l'effort (WL) basée sur le pouls CARDIO-FREQ, par défaut) ou sur les modifications du rythme respiratoire (RESPIRATION). Vous pouvez aussi faire en sorte que Galileo choisisse toujours l'estimation la plus haute (LE PLUS HAUT), ou la plus BASSE des deux (LE PLUS BAS) ou vous pouvez la désactiver (OFF) complètement. Si vous la désactivez (OFF), Galileo se comportera comme un ordinateur de plongée UWATEC Aladin PRIME.

Si vous choisissez WL = CARDIO-FRÉQ, vous devez personnaliser l'algorithmme adaptatif en entrant votre pouls maximal et votre fréquence cardiaque de base lorsque vous plongez. Si vous ne connaissez pas votre pouls maximal, une bonne approximation est donnée en soustrayant votre âge (en années) de 220. Par exemple, une personne de 35 ans aura un pouls maximal de 185 battements par minute. Pour déterminer le pouls de base, utilisez Galileo avec les réglages par défaut lors d'une plongée détendue et sans stress, puis regardez le pouls moyen dans le carnet de plongée (voir section 2.12) ou, mieux encore, téléchargez la plongée vers un PC à l'aide de SmartTRAK (comme cela est décrit au chapitre 4) puis observez le profil du pouls pendant la plongée. Pour l'exemple montré ci-dessous, le pouls de base est d'environ 100 à 110 bpm.

Si vous désisissez WL = RESPIRATION, Galileo observera votre schéma respiratoire pendant les deux premières minutes de chaque plongée, et l'utilisera comme base de référence. Toute augmentation dans la respiration par rapport au schéma initial sera interprétée comme une augmentation de l'effort.

Si vous choisissez RÉSPIRATION ou OFF, vous pouvez également choisir si vous voulez que le moniteur de pouls soit activé (ON) (afin d'afficher le pouls à l'écran et de l'enregistrer en mémoire), ou si vous préférez le désactiver (OFF).

Si WL est positionné sur CARDIO-FRÉQ ou LE PLUS HAUT, l'ordinateur affichera HEART+ au lieu de seulement HEART. Si WL est positionné sur LE PLUS BAS, l'ordinateur affichera HEART- au lieu de seulement HEART. Si WL est positionné sur RÉSPiration ou OFF et que le moniteur de pouls est désactivé (OFF), l'ordinateur affichera HEART OFF.

Si WL est positionné sur RÉSPiration ou LE PLUS HAUT, l'ordinateur affichera la pression de la bouteille avec un + à côté de l'unité (BAR+ ou PSI+). Si WL est positionné sur LE PLUS BAS, l'ordinateur affichera la pression de la bouteille avec un - à côté de l'unité (BAR- ou PSI-).

Si Galileo detecte une augmentation suffisante de l'effort, la durée de plongée sans palier peut soudain être raccourcie et les paliers de décompression augmenter rapidement. Pour vous alerter d'une telle possibilité, lors d'un début de situation d'effort plus important, Galileo vous avertit par une série sonore tout en affichant le message AUGMENTATION EFFORT pendant 12 secondes. Excepté si vous avez choisi WL = RESPIRATION, une situation

d'AUGMENTATION DE L'EFFORT est aussi signalée pendant toute sa durée par l'affichage du pouls en couleurs inversées (blanc sur fond noir).

Galileo analyse le schéma de votre pouls dans le temps afin de déterminer l'adaptation à l'effort et par conséquent l'adaptation de l'algorithmme. Par conséquent, la valeur instantanée du pouls (la valeur affichée à l'écran) n'indique pas l'effort lui-même. - À l'approche d'un palier de décompression, Galileo ne prend pas en compte l'effet de l'effort, et utilise toujours la valeur de perfusion la plus faible possible pour chaque compartiment de tissu.

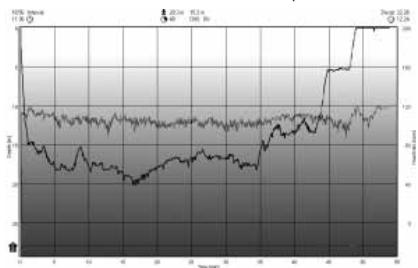

Les informations relatives au pouls lors d'une plongée peuvent être vues directement sur le carnet de plongée de Galileo (voir section 2.12) ou sur votre PC après avoir télécharge la plongée par l'intermédiaire de SmartTRAK (voir section 4.3): le pouls est enregistré avec des intervalles de 4 secondes, ainsi que toutes les autres informations de la plongée.

Pour plus d'informations concernant la technologie des cardio-fréquencemètres, veuillez consulter www.scubapro-uwatec.com et www.polar.fi.

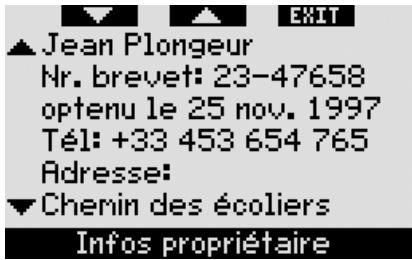

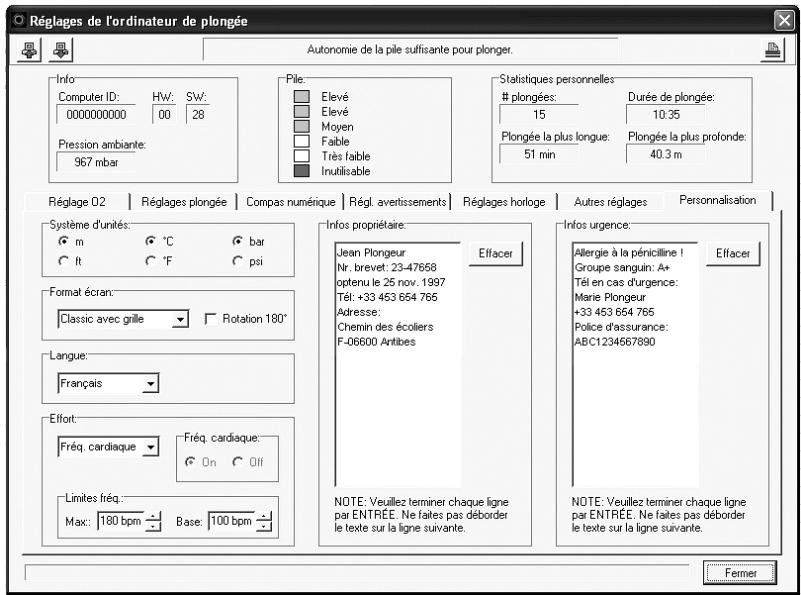

2.9.6 Données propriétaires

Les informations de ce menu ne peuvent être entrées que par l'intermédiaire du logiciel SmartTRAK. Un maximum de vingt lignes est autorisé. Vous pouvez naviguer dans le texte à l'aide des boutons « ▲ » et « ▼ ». Les deux lignes supérieures de ces informations sont affichées en mode surface lorsqu'il ne reste pas de déssaturation (voir section 1.3).

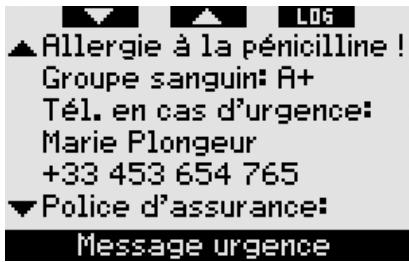

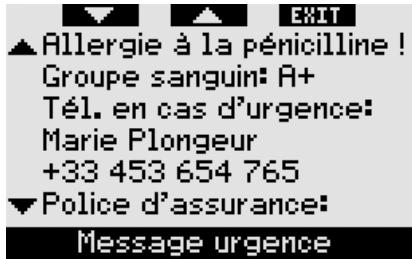

2.9.7 Informations d'urgence

Les informations de ce menu ne peuvent être entrée que par l'intermédiaire du logiciel SmartTRAK. Un maximum de vingt lignes est autorisé. Vous pouvez naviguer dans le texte à l'aide des boutons « » et «▼». Si Galileo passe en mode SOS du fait de l'omission d'un palier de décompression, ce menu sera affiché si vous appuyez sur le bouton du milieu (voir section 1.6).

2.10 Images

Ce menu vous permet de voir toutes les images qui ont été chargées par l'intermédiaire de SmartTRAK vers votre ordinateur de plongée. Vous pouvez accéder directement à ce menu à partir de l'affichage de l'heure de la journée en appuyant sur et maintenant le bouton du milieu (LOG). Une fois que vous êtes en mode visualisation des images, utilisez les boutons « << » et « >> » pour naviguer entre les images. Grâce au bouton EXIT vous pouvez revenir à l'affichage de l'heure de la journée.

2.11 Planificateur

Ce menu vous permet de planifier des plongées sans palier ou avec palier de décompression. La planification des plongées est faite sur la base de :

• la concentration en oxygène
• le type d'eau CHOISI
• le niveau de microbulles choisies
• la température de l'eau de la plongée la plus récente
• la plage d'altitude (le cas échéant)
• le statut de saturation au moment où le planificateur est lancé
• une charge normale d'effort de la part du plongeur et l'observation des vitesses de remontée prescrites.

S'il reste de la désaturation dans l'ordinateur au moment du lancement du planificateur, le texte INT. SURF. SUPPL. est affiché. Cela vous permet de définir un intervalle de surface supplémentaire qui s'ajoutera à ce qui s'est déjà passé depuis la fin de la plongée. Appuyez sur les boutons « + » ou « - » pour définir cet intervalle, puis appuyez sur « >> » pour confirmer. Si à ce moment il y a une recommendation d'altitude interdite du fait de la première plongée, Galileo vous montre les modifications de l'altitude interdite en fonction de l'augmentation de l'intervalle de surface. Appuyez directement sur « >> » si vous pouvez faire votre planification sans intervalle de surface supplémentaire.

Au cas où Galileo afficherait le message « Nodive » (section 1.5), la durée de l'advertissement lui-même est affichée comme intervalle de surface recommandé dans le cadre de la planification (arrondi au quart d'heure le plus proche).

2.11.1 Planifier une plongée sans palier

Pour planifier une plongée sans palier, entrez une profondeur à l'aide des boutons « + » ou « - » (la profondeur changera par tranches de 3 m) : Galileo vous affichera ce qu'est la plongée correspondante sans palier. Les profondeurs supérieures à la MOD (profondeur maximale d'utilisation) en cours ne sont pas affichées. Appuyez sur et maintenez « >> » à tout moment pour sortir du planificateur et retourner au menu principal.

NOTE:

Si vous avez réglé la ppO_2max sur OFF, le planificateur ne montrera que les profondeurs jusqu'à une valeur de ppO2 max de 1,6 bar.

À n'importe quel moment, appuyez sur « >> » pour passer en mode planification de plongée avec palier, à la profondeur indiquée. Galileo ajoutera une minute au temps de plongée sans palier et affichera l'obligation de décompression qui en résulte.

2.11.2 Planifier une plongée avec paliers

Une fois que vous êtes dans le planificateur de plongée avec paliers, vous pouvez changer le temps d'immersion par tranches d'une minute à l'aide des boutons « + » et « - ». Chaque fois que vous augmentez le temps d'immersion, Galileo vous montre le profil de décompression correspondant en termes de palier le plus profond, de temps au palier le plus profond et de temps total de remontée.

Appuyer sur « >> » alors que vous êtes dans le planificateur de plongée avec palier vous ramènera au planificateur de plongée sans palier. Cela vous permet de désirer une profondeur différente et de continuer votre planification. Pour sortir du planificateur à tout moment, appuyez sur et maintenez « >> ». Cela vous ramènera au menu principal.

Plan déco: temps

2.12 Revoir le carnet de plongée

Une plongée est enregistrée dans le carnet de plongée si elle dépasse les 2 minutes. Galileo peut enregistrer les profils correspondant à environ 100 heures de plongée. Ces informations peuvent être transférées vers un PC par l'intermédiaire du logiciel SmartTRAK et d'une interface infrarouge (voir le chapitre 4 pour les détails). De plus, Galileo peut afficher la plus grande partie des informations directement sur son propre écran. Vous pouvez atteindre le carnet de plongée par le menu principal ou en appuyant sur le bouton LOG à partir de l'affichage heures de la journée.

Lorsque vous arrivez dans le menu du Carnet de plongée, une page de sommaire est présentée avec chaque plongée résumée en deux lignes. Ces deux lignes contiennent :

• le numéro d'ordre de la plongée (la plus récente est toujours le numéro 1)
• la date
• l'heure
• profondeur maximale
• le temps d'immersion

À l'aide des boutons «▲» et «▼», vous pouvez faire défiler toute la liste des plongées.

Appuyez sur ENTR pour visualiser une plongée particulière. Pour chaque plongée il y a jusqu'à six pages.

La première page contient des détails sur la profondeur, l'heure, la concentration en oxygène, la température minimum de l'eau et le nombre de plongées de la journée. En appuyant sur « >> » vous avancez à la seconde page du carnet, alors qu'en appuyant sur « << » vous allez à la dernière (sixième) page du carnet.

La seconde page affiche les profils de profondeur et de température. Appuyer sur « >> » vous mène à la troisième page du carnet.

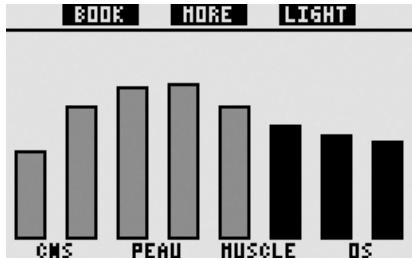

La troisième page affiche le profil de profondeur ainsi que le profil de pouls. Si le moniteur de pouls est sur OFF, cette page est sautée.

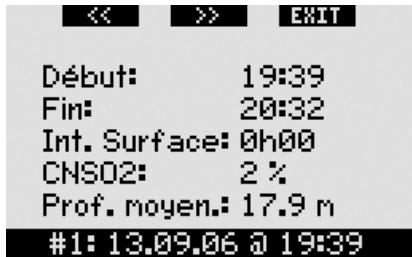

La quatrième page affiche l'heure à laquelle la plongée a commencé, l'heure à laquelle elle s'est terminée, l'intervalle de surface précédant cette plongée, le niveau de CNS O_2 à la fin de cette plongée, et la profondeur moyenne de la plongée.

La cinquième page affiche le niveau de MB (microbulles) auquel la plongée a été commencée, et s'il y a eu une réduction de ce niveau, quel a été le niveau final de MB. Elle affiche aussi le pouls moyen (si disponible), la plage d'altitude, le niveau de pile le plus bas pendant cette plongée ainsi que la quantité de gaz consommée.

13.09.06 à 19:39 La sixième page montre une liste de toutes les alarmes et de tous les avertissements qui se sont déclenchés pendant la plongée. Avec la liste des plongées, il y a aussi les Statistiques avec des dates. Sur cette page, vous pouvez aussi voir la plongée la plus longue que vous ayez faite avec l'ordinateur, la plongée la plus profonde, le total du temps passé sous l'eau, le nombre total de plongées et le nombre d'heures d'utilisation de l'ordinateur (que ce soit en surface ou en plongée) depuis que sa pile a été changée.

À n'importe quel moment dans le menu Carnet, appuyez sur EXIT pour retourner au menu principal Carnet.

3.1 Nitrox

Nitrox est le terme utilisé pour déscrire les gaz respiratoires faits de mélanges oxygène-azote avec un pourcentage d'oxygène supérieur à 21% (air). Du fait que le Nitrox contient moins d'azote que l'air, il y a moins de charge d'azote dans le corps du plongeur à une profondeur définie comparativement à l'air.

Cependant, l'augmentation de la concentration en oxygène dans le Nitrox implique une augmentation de la pression partielle d'oxygène dans le mélange respiratoire pour une profondeur égale. À des pressions partielles supérieures à la pression atmosphérique, l'oxygène peut avoir des effets toxiques sur le corps humain. Ceux-ci peuvent être regroupés en deux catégories :

• Les effets soudains dus à une pression partielle d'oxygène supérieure à 1,4 bar. Ils ne sont pas liés à la durée de l'exposition à une haute pression partielle d'oxygène, et peuvent varier en termes de niveau exact de la pression partielle à laquelle ils se produisent. Il est couramment admis que des pressions partielles allant jusqu'à 1,4 bar sont tolérables, et plusieurs organismes de formation admettent des pressions partielles d'oxygène allant jusqu'à 1,6 bar.
• Les expositions longues à des pressions partielles d'oxygène supérieures à 0,5 bar du fait de plongées successives ou longues. Elles peuvent affecter le système nerveux central, provoquer des dommages aux poumons et aux autres organes vitaux.

Galileo vous protège de ces deux effets de la manière suivante :

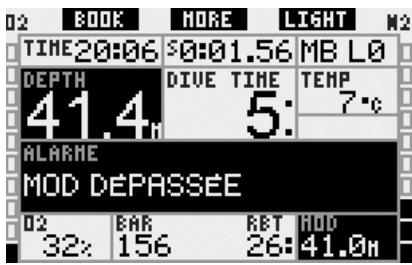

1) Contre les effets soudains : Galileo a une alarme de MOD régée pour une ppO2max définie par l'utilisateur. Lorsque vous entrez la concentration en oxygène pour la plongée, Galileo vous affiche la MOD correspondante pour la ppO2max définie. La valeur par défaut régée en usine de la ppO2max

est de 1,4 bar. Elle peut être réglée suivant vos préférences entre 1,2 et 1,6 bar. Elle peut aussi être mise sur OFF. Veuillez vous reporter à la section 2.3.4. pour avoir plus d'informations sur la manière de changer ce réglage.

2) Contre les effets d'une exposition de longue durée : Galileo « surveillance » l'exposition au moyen du compteur de CNS O_2. À des niveaux de 100 % et plus, il y a un risque d'effets liés à une exposition longue, par conséquent Galileo activera une alarme lorsque ce niveau de CNS O_2 est atteint. Galileo peut aussi vous alerter lorsque le niveau de CNS O_2 atteint 75 % (voir section 2.6.2). Notez que le compteur de CNS O_2 est indépendant de la valeur de ppO₂ max régée par l'utilisateur.

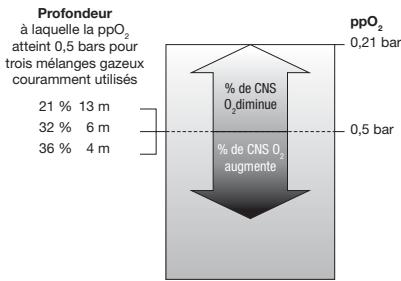

Le compteur de CNS O_2 augmente lorsque la pression partielle d'oxygène est supérieure à 0,5 bar, et diminue lorsque la pression partielle d'oxygène est inférieure à 0,5 bar. Par conséquent, lorsque vous respirez de l'air en surface, vous diminuerez toujours le compteur de CNS O_2. Pendant la plongée, la profondeur à laquelle 0,5 bar est atteinte pour les différents mélanges gazeux est la suivante :

Air :	13 m
32%:	6 m
36%:	4 m

3.2 Alarmes

Galileo peut vous alerter en cas de situation potentiellement dangereuse par des avertissements et des alarmes.

Les avertissements représentent des situations qui demandent l'attention du plongeur, mais les ignorer ne présente pas de risque immédiat. La

description détaillée de chaque avertissement et de la manière dont il apparait sur l'écran est représentée en section 2.6.

Les alarmes, par contre, ne peuvent pas être désactivées parce qu'elles se déclenchent dans des situations qui exigent une attention immédiate du plongeur. Il y a six alarmes différentes :

1. L'alarme de vitesse de remontée excessive
2. L'alarme de dépassement d'une valeur sère de ppO_2 / MOD 3. alarme de CNS O_2 = 100%
3. L'alarme d'omission de palier de décompression
4. RBT = 0 minutes
5. L'alarme de pile faible pendant la plongée

Attention

Lorsque vous êtes en mode profundimètre, tous les avertissements et toutes les alarmes sont sur OFF en dehors de l'alarme de pile faible.

• Les alarmes sont à la fois visuelles et sonores, elles sont décrites en détail ci-dessous.
• Si vous êtes en mode COMPAS lorsqu'une alarme se déclenche, Galileo revient à l'affichage normal de l'ordinateur (CLASSIC, LIGHT ou FULL) de manière à correctement afficher le message relatif à l'alarme.
• L'alarme de vitesse de remontée est prioritaire par rapport aux autres alarmes qui pourraient se déclencher simultanément.
• Si des avertissements sont activés alors que des alarmes sont actives, les premiers ne s'afficheront qu'après expiration des alarmes et seulement s'ils sont encore applicables à ce moment.

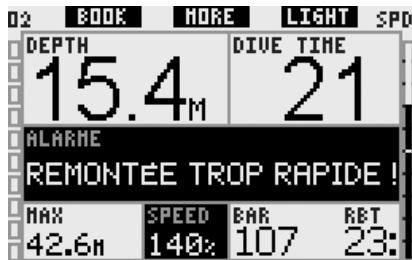

3.2.1 Vitesse de remontée

Lorsque vous remontez pendant une plongée, la pression qui vous entoure diminue. Si vous remontez trop rapidement, la diminution de

pression qui en résulte pourrait provoquer la formation de microbulles. Si vous remontez trop lentement, l'exposition continue à une forte pression ambiantes signifie que vous allez continuer à charger d'azote certains ou tous vos tissus. Par conséquent, il y a une vitesse de remontée idéale qui est suffisamment lente pour minimiser la formation de microbulles mais suffisamment rapide pour réduire l'effet de chargement continu de vos tissus.

La diminution de pression que le corps peut tolérer sans formation significative de microbulles est plus importante en profondeur qu'à l'approche de la surface : le facteur important n'est pas la diminution de pression en elle-même, mais plutôt la proportion de la chute de pression par rapport à la pression ambiantes. Cela signifie que la vitesse de remontée idéale en profondeur est plus rapide qu'elle ne l'est en eau peu profonde.

En fonction de cela, Galileo utilise une vitesse de remontée idéale variable : sa valeur va de 7 à 20 m/mn et la répartition précise par profondeur est telle qu'indiquée dans la table ci-dessous.

profon-deur (m)	<6	<12	<18	<23	<27	<31
	<35	<39	<44	<50	>50
vitesse (m/mn)	7	8	9	10	11	13
	15	17	18	19	20

Lors d'une remontée, le graphique relatif à la charge d'azote est remplacé par un graphique de la vitesse de remontée. La hauteur totale du graphique représente deux fois la vitesse totale de remontée, donc quand vous remontez à la vitesse idéale, la moitié de la hauteur du graphique est allumée. Si plus de la moitié de la barre graphique est allumée, vous remontez trop vite. De plus, pour les affichages CLASSIC et FULL seulement, Galileo affiche la valeur numérique de la vitesse de remontée au lieu de la température.

Si la vitesse de remontée est supérieure à 110% de la valeur idéale, le message REMONTÉE TROP RAPIDE! apparait.

Les images suivantes montrent comment le message d'alarme de vitesse de remontée et la valeur de la vitesse de remontée sont affichés en fonction des différentes configurations d'écran.

Galileo déclenche aussi une alarme sonore dans le cas de vitesses de remontée excédant les 110% : l'intensité de l'alarme augmente en fonction directe du niveau de dépassement de la vitesse idéale de remontée.

• Dans le cas d'une remontée rapide, Galileo peut demander un palier de décompression même à l'intérieur de la phase de plongée sans palier, du fait du danger de formation de microbulles.
• Une remontée rapide depuis une grande profondeur peut provoquer une plus grande saturation des tissus et une augmentation à la fois du temps de décompression et du temps total de remontée. À faible profondeur, une remontée lente peut raccourcir la durée de la décompression.
• Des vitesses de remontée excessives pendant des périodes longues seront indiquées dans le carnet de plongée.

Attention

La vitesse de remontée idéale ne doit pas être dépassée à aucun moment parce que cela peut provoquer des microbulles dans la circulation artérielle, pouvant provoquer des blessures graves ou la mort.

Les alarmes visuelles et sonores persistent aussi longtemps que la vitesse de remontée est de 110% ou plus de la vitesse idéale de remontée.

Attention

• La MOD ne doit pas être dépassée. Ne pas tenir compte de l'alarme peut mener à un empoisonnement du sang.
• Dépasser une ppO_2 de 1,6 bar peut provoquer des convulsions soudaines aboutissant à des blessures graves ou la mort.

En configuration d'écran CLASSIC, le message d'alarme MOD DÉPASSÉE est affiché à la place des informations de plongée sans ou avec dans le coin en bas à gauche, MOD et la valeur de la MOD sont affichées, également en couleurs inversées. Les informations alternatives sont accessibles comme cela est décrit à la section 3.3.2, mais après 5 secondes la MOD est de nouveau affichée en couleurs inversées. Cela ne changera pas jusqu'à ce que le plongeur remonte de 1 m au-dessus de la MOD. Le signal sonore persiste jusqu'à ce que le plongeur remonte de 1 m au-dessus de la MOD.

En configuration d'écran LIGHT, le message d'alarme MOD DÉPASSÉE est affiché à la place des informations de plongée sans palier de décompression restera ainsi

En configuration d'écran FULL, le message d'alarme MOD DÉPASSÉE est affiché à la place des informations de plongée sans ou avec MOD et la valeur de la MOD sont affichées, également en couleurs inversées, à la place de la profondeur maximale. Cela ne changera pas jusqu'à ce que le plongeur remonte de 1 m au-dessus de la MOD. Le signal sonore persiste jusqu'à ce que le plongeur remonte de 1 m au-dessus de la MOD.

Attention

Lorsque la CNS O_2 atteint 100% il y a un danger de toxicité de l'oxygène. Commencez la procédure de fin de plongée.

En configuration d'écran CLASSIC, le message d'alarme CNS O_2 = 100% est affi dans le coin en bas à gauche, les informations de CNS O_2 sont affichées en couleurs inversées (blanc sur fond noir) et restent visibles jusqu'à tant que la valeur de CNS O_2 passe en dessous de 100%. Les informations alternatives sont disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la CNS O_2 est de nouveau affichée.

En configuration d'écran LIGHT, le message d'alarme CNS O_2 = 100% est affi après que le message/texte soit étant, la valeur de la CNS O_2 est affichée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche, alternant toutes les 4 secondes avec les informations de la pression de la bouteille. Cela restera ainsi tant que la valeur de la CNS O_2 sera supérieure à 100%. Les informations alternatives sont toujours disponibles comme cela est décrit en section 3.3.3.

En configuration d'écran FULL, le message d'alarme CNS O_2 = 100% est affi dans le coin en bas à gauche, les informations de CNS O_2 sont affichées en couleurs inversées (blanc sur fond noir) et restent visibles jusqu'à ce que la valeur de CNS O_2 passe en dessous de 100%. Les informations alternatives sont disponibles telles que décrites à la section 3.3.2, mais après 5 secondes, la CNS O_2 est de nouveau affichée en couleurs inversées.

Dans toutes les configurations, le message d'alarme et le signal sonore se répètent pendant 5 secondes à des intervalles de 1 minute, après leur première apparition, et tant que la valeur de la CNS O_2 reste à 100% ou au-dessus, ou jusqu'à ce que la ppO_2 chute au-dessous de 0,5 bar (voir en section 3.1 une liste des profondeurs auxquelles la ppO_2 est égale à 0,5 bar pour certains mélanges Nitrox particuliers).

Attention

Le non-respect d'un palier de décompression obligatoire peut provoquer des blessures graves ou la mort.

En configuration CLASSIC, le message d'alarme PALIER DÉCO IGNORÉ! est affiché e jusqu'à ce que le plongeur descende à la profondeur requise ou plus profonde.

En configuration FULL, le message d'alarme PALIER DÉCO IGNORÉ! est affi e à la profondeur requise ou plus profund.

La RBT (véritable autonomie restante) est le temps que vous pouvez passer à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à partir, ainsi que le-gradient de température de l'eau. Il assume que la remontée se fera à une vitesse idéale (comme cela est défini

en section 3.2.1.). Lorsque la RBT atteint 0 minutes, une alarme se déclenche : Galileo a calculé que si vous commencez à remonter maintenant, et que vous remontez à la vitesse idéale, vous arriverez à remonter en surface avec la réserve de la bouteille tout juste, tout délai supplémentaire augmente le risque que vous manquiez d'air avant d'atteindre la surface.

Attention

Si la RBT descend à 0 minute, votre réserve de gaz est dangereusement basse et vous pourriez ne pas pouvoir effectuer une remontée en sécurité. Cela peut aboutir à des blessures graves ou à la mort. Ne laissez pas la RBT chuter jusqu'à 0 minute!

En configuration d'écran CLASSIC, le message d'alarme RBT = 0 MIN est affi , et pendant ce temps le signal sonore se fait entendre. De plus, dans le coin en bas à droite, les informations de RBT sont affichées en couleurs inversées (blanc sur un fond noir). Le signal sonore ne s'arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

En configuration d'écran LIGHT, le message d'alarme RBT = 0 MIN est affi et pendant ce temps le signal sonore se fait entendre. De plus, après l'effacement du message texte, la valeur de la RBT est affichée, en couleurs inversées (blanc sur fond noir), dans le coin à droite. Le signal sonore ne s'arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

En configuration d'écran FULL, le message d'alarme RBT = 0 MIN est affi , et pendant ce temps le signal sonore se fait entendre. De plus, les informations concernant la RBT sont affichées en couleurs inversées (blanc sur un fond noir). Le signal sonore ne s'arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

De plus, pour toutes les configurations, si la pression de la bouteille atteint le niveau spécifié pour la réserve, le message RÉSERVE GAZ ATTEINTE est affiché à l'écran pendant 12 secondes, et les informations de pression de la bouteille sont affichées en couleurs inversées (blanc sur fond noir).

Attention

Ne commence pas à plonger si le message REMPLACER PILE est affiché à l'écran alors que vous êtes en surface. L'ordinateur pourrait cesser de fonctionner pendant la plongée, ce qui pourrait provoquer des blessures graves ou la mort.

Pendant la plongée, Galileo vous alerte des situations où la pile est en état précaire de deux façons :

• En affichant PILLE FAIBLE à l'écran. Cela signifie que vous pouvez terminer la plongée mais que vous devrez replacer la pile une fois que vous serez en surface.
• En affichant REMPLACER PILE ! à l'écran. Cela signifie que vous devez commencer la procédure pour terminer la plongée, puisqu'il n'y a pas assez d'énergie dans la pile pour garantir un fonctionnement correct et l'ordinateur peut tomber en panne. Lors d'une alarme REMPLACER PILE ! l'éclairage ne peut pas être activé, les avertissements sonores et alarmes ne sont plus disponibles et le compas ne peut pas être activé.

Dans une situation de PILF FAIBLE, le message est affiché en bas de l'écran par intervalles de 4 secondes. En configuration d'écran LIGHT, l'affichage passe en mode CLASSIC pour permettre aux informations nécessaires d'être affichées.

Attention

Si le message REMPLACER PILE apparait au cours de la plongée, commencez la procédure de fin de plongée, l'ordinateur risque de tomber en panne. Ne laissez pas la pile atteindre cet état!

Dans une situation où s'affiche REMPLACER PILE, le message est affiché en bas de l'écran par intervalles de 4 secondes. En configuration d'écran LIGHT, l'affichage passe en mode CLASSIC pour permettre aux informations nécessaires d'être affichées.

En plus de surveiller l'etat de sa propre pile, Galileo survèle aussi l'etat des piles des émetteurs T1, T2 et TD et vous alerte lorsqu'une pile est faible et doit être replacée. Le message T1 (ou T2 ou TD) PILLE FAIBLE est affché sur la rangée du milieu de l'écran, par intervalles de 4 secondes. En configuration d'écran LIGHT, l'affchage passé en mode CLASSIC pour permettre aux informations nécessaires d'être affichées.

3.3 Affichage des informations

Lors de l'immersion, les contacts humides sont automatiquement activés. Galileo, sauf s'ils ont été désactivés (OFF). Dans ce cas, vous devrez activer manuellement l'ordinateur avant de commencer la plongée. Voir la section 2.8.6 pour plus d'informations.

À une profondeur de 0,8 m, Galileo commence à surveiller la profondeur et le temps, et aussi à faire les calculs de décompression.

Les détails des informations qui s'affichent sont indiqués dans les sections suivantes.

3.3.1 Description des éléments

Cette section compte les informations du Glossaire, en ajoutant certains détails spécifiques concernant l'écran de Galileo lors de la plongée.

Le temps de plongée est affiché en minutes. Si pendant la plongée vous remontez en surface, le temps passé en surface ne sera compté que si vous redescendez en dessous de 0,8 m dans les 5 minutes. Cela vous autorise de brèves périodes d'orientation. Lorsque vous êtes en surface, le temps ne sera pas indiqué comme étant en progression mais il défile en arrêt sur image. Aussitôt que vous vous immmergez, le décompte de temps reprend, et inclut le temps passé en surface.

Le temps maximum affiché est de 999 minutes en configuration CLASSIC ou FULL et de 99 minutes pour la configuration LIGHT. Pour les plongées plus longues, le temps de plongée recommence à 0 minute.

Profondeur : la profondeur est donnée avec une précision de 10 cm jusqu'à 99,9 mètres, après quoi elle est donnée avec une précision de 1 mètre. Lorsque la

profondeur est affichée en pieds, la précision est toujours de 1 pied. À une profondeur de moins de 0,8 m, l'affichage est --- La profondeur maximale possible est de 330 m. À une profondeur supérieure à 1000 pieds, le premier « 1 » n'est pas affiché, donc une profondeur de 1084 pieds sera affichée « 084 ft »

Attention

Galileo ne calcule la décompression que jusqu'à une profondeur de 120m. À des profondeurs supérieures à 120m, il passée automatiquement en mode profundimètre et ne peut pas être utilisé comme ordinateur de décompression pour le reste de la plongée. Pour vous alerter d'un passage imminent, à des profondeurs situées entre 115m et 120m, Galileo affiche le message ATT! -> PROFONDIMETRE.

Temps sans palier : calculé en temps réel et mis à jour toutes les 0,5 secondes. La durée maximale de plongée sans palier affichée est de 199 minutes en configuration CLASSIC ou FULL et de 99 minutes pour la configuration LIGHT.

Attention

Pendant toutes les plongées, effectuez toujours un palier de sécurité entre 3 et 5 mètres pendant 3 à 5 minutes, même si aucun palier de décompression n'est requis.

Température : Galileo affiche la température de l'eau pendant la plongée et la température de l'air lorsqu'il est en surface.

RBT (véritable autonomie restante):

La RBT (véritable autonomie restante) est le temps que vous pouvez passer à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à partir, ainsi que le gradient de température de l'eau. Il prévoit que la remontée se fera à une vitesse idéale (comme cela est

défini en section 3.2.1.). Lorsque la RBT atteint 0 minute, cela signifie que Galileo a calculé que si vous commencez à remonter maintenant, et que vous remontez à la vitesse idéale, vous arriverez à remonter en surface avec la réserve de la bouteille tout juste, tout lien supplémentaire augmente le risque que vous manquiez d'air avant d'atteindre la surface.

• Galileo a besoin d'environ 2 minutes pour analyser vos schémas respiratoire, donc la RBT n'est pas affichée lors des deux premières minutes.
• Lorsque vous êtes proche de la profondeur du palier de décompression obligatoire le plus profond, la RBT indique le temps pendant lequel vous pouvez rester à cette profondeur avant d'atteindre la réserve de la bouteille.

Pression de la bouteille: sur la base du signal envoyé par l'émetteur Smart. L'émetteur Smart a une portée de 1,5 m. Contrairement aux autres ordinateurs de plongée avec intégration des gaz UWATEC, cette valeur n'est pas compensée en fonction de la température. La compensation de la température est tout de même effectuée pour garantir un calcul de la RBT correct, mais c'est la valeur non compensée qui est affichée.

Attention

• Si Galileo ne reçoit aucun signal de l'émetteur pendant 30 secondes, une séquence sonore fait entendre et le message PAS DE SIGNAL s'affiche pendant 12 secondes.
• Si après 40 secondes supplémentaires, Galileo n'a toujours reçu aucun signal de l'émetteur, une autre série sonore se fait entendre, et le message SIGNAL DE PRESSION PERDU s'affiche pendant 12 secondes, après quoi la RBT n'est plus affichée, et la pression de la bouteille est remplacée par --. Vérifiez la position de Galileo par rapport à l'émetteur. Commencez à remonter si vous n'avez pas de lecture de la pression de la bouteille.
• Si vous reglez SIGNAL DE PRESSION sur OFF comme indiqué à la section 2.6.8, vous ne verrez pas ces avertissements. Dans ce cas il est très important que vous surveilliez constamment la pression de la bouteille, afin d'éviter de vous retrouver à court de gaz respiratoires.
• Si la pression de la bouteille atteint 14 bars, l'émetteur s'éteint et Galileo n'affichera plus la pression de la bouteille.

Pression de la bouteille du coéquipier: Si vous coéquipier utilise également un émetteur Smart UWATEC, vous pouvez associer son signal à la désignation de la bouteille ÉQUIPIER dans votre Galileo. Alors, tant que vous êtes à moins de 1,5m de l'émetteur de votre coéquipier, vous pouvez voir la pression de la bouteille correspondante sur l'écran de votre Galileo.

Barre d'oxygène: C'est la barre sur le côté gauche de l'affichage (configurations CLASSIC et FULL) et elle représentée la toxicité de l'oxygène. La barre est constituée de dix segments. Le premier segment s'active à une valeur de CNS O_2 de 5%, tous les autres segments s'activent par tranches de 10% ensuite. À huit segments, la valeur de CNS O_2 correspond à 75%, à laquelle un avertissement peut être déclenché (voir section 2.6.2). À 95%, tous les segments sont actifs. À 100%, l'alarme de CNS O_2 est déclenchée.

Barre d'azote : C'est la barre sur le côté gauche de l'affichage (configurations CLASSIC, LIGHT et FULL). Elle représente la saturation de l'azote dans le compartiment de tissu principal. La barre est constituée de dix segments. Les neuf premiers segments représentent une charge croissant progressivement, mais tous les jours dans le cadre d'une plongée sans paliers, le dixième segment représente la nécessité d'un palier de décompression obligatoire. Segments 1 à 6 : vous êtes en sécurité dans la zone de plongée sans palier Segments 7 à 9 : vous approchez de la nécessité d'un palier de décompression 10 segments : vous devez obligatoirement faire un palier de décompression

Lors d'un intervalle de surface, les segments sont graduellement se désactiver au fur et à mesure que Galileo suit le dégazage de vos tissus.

Graphique de la pression de la bouteille : Sur les configurations d'écran CLASSIC et FULL, vous pouvez désirer de replacer la barre de l'oxygène par une barre graphique représentant la pression de la bouteille, telle que décrite à la section 2.8.2. Chaque segment du graphique représentera alors un dixième de la pression maximale de la bouteille qui a été fixée. Avec le réglage par défaut, chaque segment représentée 20 bars.

Informations de décompression : palier le plus profond, temps au palier le plus profond, temps total de remontée : lorsque Galileo calcule la nécessité d'un palier de décompression obligatoire, il vous montre à quelle profondeur vous devez d'abord vous arrêté (palier le plus profond) et pendant combien de temps (temps au palier le plus profond). Il vous donne aussi le temps total de remontée (TAT). Les temps totaux de remontée supérieurs à 199 minutes sont indiqués par « - - »

Pour insister sur le passage d'une plongée sans palier (NO STOP) à une plongée avec palier (DéCOMPRESSION), cette information est affichée en couleurs inversées, c'est-à-dire en blanc sur fond noir.

Informations de décompression pour un niveau de MB à L0: Si vous plongez avec un niveau de MB différent de MB L0, vous pouvez demander à Galileo de vous afficher les informations de décompression correspondant au niveau de calcul de MB pour L0. Pour plus d'informations sur les niveaux de MB, veuillez vous reporter à la section 3.5.

3.3.2 Configuration d'écran classic (classique)

Cette configuration d'écran présente des informations concernant les paramètres de plongée en une disposition classique UWATEC. Plus spécifique, les informations suivantes sont affichées :

• profondeur actuelle (DEPTH)
• temps de plongée (DIVE TIME)
• temps sans palier (seulement pendant la phase de la plongée ne nécessitant pas de palier) (NO STOP)
• ement pendant la phase de la plongée nécessitant une décompression) (DECO STOP)
• pression de la bouteille (BAR)
• RBT (veritable autonomie restante)
• concentration en oxygène (jusqu'à ce que la profondeur maximale soit atteinte) (O_2)
• profondeur maximale (seulement si la profondeur maximale est plus importante d'au moins 1 mètre que la profondeur actuelle) (MAX)
• température de l'eau (TEMP)
• charge d'azote (par la barre de droite) (N_2)
• toxicité de l'oxygène (par la barre de gauche) (O_2).

Lorsque vous appuyez sur le bouton du milieu (marqu MORE), les informations dans le coin gauche changent dans l'ordre suivant :

• profondeur maxi (MAX)
• O_2% (O_2)
• pouls (HEART)
• chronomètre (SW)
• la pression de la bouteille du coéquipier (seulement si la désignation de bouteille ÉQUIPIER a été associée, voir section 1.11) (BUDDY)
• (niveau de MB actif s'il est différent de L0) (MB LVL)
• (pour les informations de plongée sans palier ou avec décompression relatives à L0 si un niveau de MB entre L1 et L5 est actif, voir la section 3.5.3)

• heures du jour (TIME) CNS O₂
• profondeur moyenne (AVG)
• ppO_2.

Chaque fois que vous appuyez sur le bouton, l'information change pour l'élément suivant de la séquence, et reste ainsi jusqu'à ce que vous pressiez le bouton de nouveau. Si vous appuyez sur le bouton alors que la ppO_2 est affichée, le cycle recommence de nouveau à partir de la profondeur maxi. Le chronomètre fonctionne constamment en arrière-plan. Chaque fois que vous presssez le bouton de gauche (BOOK) il est remis à zéro et repart, qu'il soit affiché ou non.

3.3.3 Configuration d'écran LIGHT (simple)

Cette configuration d'écran est destinée aux plongeurs qui préfèrent se concentrer sur les informations essentielles de la plongée, tout en gardant la possibilité d'avoir accès aux autres informations dans des champs alternatifs.

La configuration LIGHT n'est possible que lors d'une plongée sans paliers de décompression. Dès que vous entrez en phase requérant des paliers de niveau ou des paliers de décompression, la configuration de l'écran passera automatiquement à l'affichage CLASSIC, de manière à loger toutes les informations nécessaires. La configuration LIGHT ne supporte pas la plongée avec plus d'un mélange gazeux respiratoire. Si vous régalez la configuration d'écran sur LIGHT et que le programme a plus d'un gaz, Galileo passera automatiquement à la configuration CLASSIC.

Seul le temps restant le plus court entre le temps sans palier et la vérable autonomie restante RBT est indiqué en configuration LIGHT. Si la quantité de gaz qui vous reste est telle que vous entrez en palier de niveau ou de décompression avant d'atteindre une RBT de 0 minutes, le temps sans palier restera affiché à l'écran, mis en évidence par l'étiquette NO STOP. Par contre, si la quantité de gaz qui vous reste est telle que vous atteignez une RBT de 0 minute alors que vous serez encore en phase sans palier, alors la RBT sera affichée à l'écran, mise en évidence par l'étiquette RBT.

Plus spécifiques, les informations suivantes sont affichées :

• profondeur actuelle (DEPTH)
• temps de plongée (DIVE TIME)
• le temps le plus court entre le temps sans palier et la vérable autonomie restante RBT (NO STOP)
• pression de la bouteille (BAR)
• charge d'azote (par la barre graphique) (N_2).

Attention

Après un avertissement SIGNAL DE PRESSION PERDU, Galileo ne peut plus calculer la RBT. Dans ce cas, la configuration LIGHT affiche le temps sans palier, mais cela n'implique pas que vous avez suffisamment de gaz pour rester à cette profondeur pendant tout ce temps.

En appuyant sur le bouton du milieu (marqué MORE), vous pouvez récapituler les informations alternatives. Ces informations apparaissent en lieu et place de la pression de la bouteille et restent affichées pendant seulement 4 secondes, après quoi la pression de la bouteille est de nouveau affichée. Les informations alternatives apparaissent dans la séquence suivante :

• profondeur maximale (MAX)
• O_2% (O_2)
• température (TEMP)
• pouls (HEART)
• la pression de la bouteille du coéquipier (seulement si la désignation de bouteille COÉQUIPIER a été associée, voir section 1.11) (BUDDY)
• (niveau de MB actif s'il est différent de L0) (MB LVL)
• (pour les informations de plongée sans palier relatives à L0 si un niveau de MB entre L1 et L5 est actif, voir la section 3.5.3) (L0 NO STOP ou L0 DECO STOP)
• heure du jour (TIME)
• CNS O_2.

Chaque fois que vous appuyez sur le bouton, l'information change pour l'élément suivant de la séquence, et reste ainsi pendant 4 secondes, avant de revenir à la pression de la bouteille. Si vous appuyez sur le bouton MORE de nouveau après que le champ affiche de nouveau la pression de votre bouteille, la séquence d'informations supplémentaires repartira à partir des dernières données affichées.

3.3.4 Configuration d'écran FULL (complète)

Cette configuration d'écran est destinée aux plongeurs qui préfèrent autant d'informations que possible affichées en même temps. Plus spécifiquement, les informations suivantes sont affichées :

• profondeur actuelle (DEPTH)
• temps de plongée (DIVE TIME)
• temps sans palier (seulement pendant la phase de la plongée ne nécessitant pas de palier) (NO STOP)
• palier le plus profond, temps au palier le plus profond, temps total de remontée (seulement pendant la phase de la plongée nécessitant une décompression) (DECO STOP)
• pression de la bouteille (BAR)
• RBT (veritable autonomie restante)
• heures du jour (TIME)
• chronomètre (SW)
• niveau de MB actif (MB LVL)
• température (TEMP)
• pouls (HEART)
• profondeur moyenne (AVG)
• profondeur maximale (MAX)
• concentration en oxygène (O_2)
• charge d'azote (par la barre de droite) (N_2)
• toxicité de l'oxygène (par la barre de gauche) (O_2).

Lorsque vous appuyez sur le bouton du milieu (marqué MORE), les informations dans le coin gauche changent dans l'ordre suivant :

• O_2%
• la pression de la bouteille du coéquipier (seulément si la désignation de bouteille ÉQUIPIER a été associée, voir section 1.11) (BUDDY)
• (pour les informations de plongée sans palier ou avec décompression relatives à L0 si un niveau de MB entre L1 et L5 est actif, voir la section 3.5.3) (L0 NO STOP ou L0 DECO STOP)

CNSO - ppO_2.

Chaque fois que vous appuyez sur le bouton, l'information change pour l'élément suivant de la série, et reste ainsi jusqu'à ce que vous pressiez le bouton de nouveau. Si vous appuyez sur le bouton alors que la ppO_2 est affichée, le cycle recommence de nouveau à partir de la concentration en oxygène.

Le chronomètre est remis à zéro et redémarre en pressant le bouton de gauche (BOOK).

3.4.1 Accès au compas numérique et utilisation

Quel que soit l'affichage, appuyer sur et maintenir le bouton droit (LIGHT) affiche le compas digital sur votre écran. L'affichage montre aussi la profondeur, le temps en plongée, la pression de la bouteille et le plus court entre le temps de plongée sans palier et la RBT (véritable autonomie restante). En cas de paliers de niveau ou de décompression, l'affichage en bas à droite alterne toutes les 4 secondes entre les informations de décompression, la pression de la bouteille et la RBT. Appuyer sur et maintenir le bouton droit lorsque vous êtes avec l'affichage du compas vous ramène à l'affichage de l'ordinateur. Cela se produit aussi après le temps de désactivation défini à la section 2.4.2.

Si vous êtes en mode compas lorsque Galileo se rapproche de la fin de la phase ne nécessitant pas de palier, l'écran reviendra à l'affichage ordinaire de l'ordinateur, quel que soit le réglage du temps de désactivation. Appuyez sur et maintenez le bouton droit de nouveau si vous souhaitez returner à l'affichage en mode compas.

Dans cette disposition, les fonctions des boutons changent légèrement. Le bouton du milieu est maintenant indiqué SET. En appuyant sur ce bouton vous ferez une prise de cap. Le cap pris par le compas représente la direction vers laquelle pointe l'avant de l'ordinateur. Il est exprimé en degrés, de 0 à 359 degrés c'est le nord, à 90 degrés c'est l'est, à 180 degrés le sud, à 270 degrés l'ouest et toute autre lecture est interpolée entre celles-ci.

Le message PRISE DE CAP EFFECTUEE s'affichera et un point apparaitra à la position du cap qui a été pris. Prendre un cap vous permet de naviguer vers une direction de reférence. Appuyer sur et maintainir le bouton du milieu effacera la prise de cap. Notez que le cap pris reste en mémoire jusqu'à ce que vous en preniez un autre ou que vous l'effaciez. Tous les caps pris restent dans la mémoire du profil et peuvent

être visualisés avec SmartTRAK lorsque vous chargerez la plongée vers un PC.

Si vous avez pris un cap de référence, des flèches apparaitront à gauche ou à droite de l'indication de cap numérique, pour vous montrer dans quelle direction vous devez tourner pour suivre le cap que vous avez pris. Comme aide supplémentaire de navigation, Galileo marque automatiquement les positions à 90 et 120 degrés à gauche et à droite du cap pris, en plus de la position à 180 degrés (une aide respectivement pour les parcours carrés, triangulaires et aller-retour). Ils sont indiqués par , et .

Le bouton de gauche (BOOK) vous permet aussi de fixer des signets.

3.4.2 Création de signets

En appuyant sur le bouton de gauche (BOOK) vous pouvez créer autant de signets que vous voulez pour garder trace de moments particuliers de la plongée. En configurations CLASSIC, FULL et COMPAS, créer un signet remet aussi le chronomètre à zéro.

Lorsque vous créez un signet, Galileo affiche le message de confirmation SIGNET CRÉÉ (si le compte à rebours de palier de sécurité est visible, le message n'est pas affiché). En modes d'affichage FULL et GAUGE (profondimètre) il ne s'affiche pas non plus, puisque la remise à zéro du chronomètre est déjà une indication que le signet a été créé avec succès). Les signets apparaîtront sur le profil de plongée dans SmartTRAK.

3.4.3 Compte à rebours de palier de sécurité

À la fin d'une plongée à des profondeurs de 6,5 mètres ou moins, et s'il n'y a pas d'obligation de décompression, le bouton gauche n'est pas appelé BOOK mais TIMER (sauf si cette option est sur OFF, voir section 2.3.3).

Si compteur PALIER dans réglages plongée est sur AUTO :

Si une profondeur minimale de 10m a été atteinte pendant la plongée, à une profondeur de 5m, le compteur de palier va automatiquement commencer un compte à rebours, et un signet sera ajouté au profil de plongée. Si vous descendez au-dessous de 6,5 mètres, le compte à rebours disparaît et le temps sans palier est de nouveau affiché. Lorsque vous retournez à 5 mètres, le compte à rebours recommence automatiquement. Tant que vous êtes à une profondeur inférieure à 6,5 mètres, et qu'il n'y a pas d'obligations de décompression, vous pouvez appuyer sur TIMER pour commencer ou recommencer le compte à rebours manuelle.

Si le compteur PALIER dans réglages plongée est sur MANUEL :

à une profondeur de 6,5 mètres et moins, appuyer sur TIMER activera le compte à rebours de palier de sécurité et ajoutera un signet au profil de plongée. Vous pouvez recommencer le compte à rebours autant de fois que vous voulez. Si vous descendez au-dessous de 6,5 mètres, le compte à rebours disparaîtra et le temps sans palier est de nouveau affiché. Vous devez appuyer sur TIMER de nouveau lorsque vous remontez au-dessus de 6,5 mètres pour relancer le compte à rebours.

Si le compteuro PALIER dans réglages plongée est sur OFF :

Il n'est pas possible d'activer le compte à rebours de palier de sécurité.

En mode compas, le compteur palier (compte à rebours de palier de sécurité) fonctionne de la même manière que dans les configurations CLASSIC, LIGHT et FULL. Si le compte à rebours de palier de sécurité est actif lorsque vous passez d'une configuration à l'autre, les informations de compte à rebours passeront sans problèmes d'un affichage à l'autre.

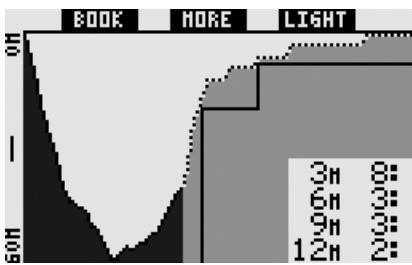

3.4.4 Visualisation du profil de plongée, de la saturation de chaque compartiment de tissu et des images

Vous pouvez voir leur profil de plongée en appuyant sur et maintenant le bouton du milieu (indiqué MORE). L'écran montrera une représentation graphique de votre profil de plongée ainsi qu'une ligne représentant soit votre remontée directe possible (si vous êtes en mode sans palier) ou votre profil de décompression (si vous êtes en mode plongée avec décompression). Le profil de plongé plongée à tout moment en appuyant sur et maintenant le bouton de droite.

Appuyer sur MORE alors que le profil de plongée est affiché fait apparaître une représentation graphique de la saturation relative pour chacun des huit compartiments modélisés par l'algorithmé ZH-L8 ADT MB. La hauteur de chaque barre indique le taux de charge du tissu en cours par rapport à la charge maximale tolérable, exprimée en pourcentage. La couleur indique si le compartiment est en train d'absorber ou de dégazer : le gris indique que les compartiments sont en train de dégazer, alors que le noir indique que les compartiments sont en train d'absorber. Cette représentation, en dehors des couleurs, est analogue à ce qui est indiqué par le logiciel SmartTRAK décrit en section 4,3. Cette représentation graphiqu îtront de nouveau. Vous pouvez revenir à l'affichage de l'écran de l'ordinateur de

plongée à tout moment en appuyant sur et maintenant le bouton de droite.

Si vous avez chargé des images sur Galileo, vous pouvez les voir pendant la plongée en appuyant sur MORE quand la saturation du compartiment individuel est affichée. Chaque fois que vous appuyez sur MORE alors qu'une image est affichée, l'image suivante qui est en mémoire dans Galileo sera appelée. Chaque image ne reste sur l'écran que pour un maximum de 12 secondes. Vous pouvez revenir à l'affichage de l'écran de l'ordinateur de plongée à tout moment en appuyant sur et maintenant le bouton de droite.

• Le profil, la saturation des compartiments et les images peuvent être visualisés pendant un maximum de 1 minute, après quoi l'écran habituel de l'ordinateur de plongée réapparaîtra.
• Si un avertissement ou une alarme est déclenché pendant que vous visualisez le profil, la saturation des compartiments ou les images, Galileo revient immédiatement à l'écran de l'ordinateur de plongée.

3.4.5 Activation du rétroéclairage

Pour activer l'éclairage, appuyez sur le bouton de droite (marqué LIGHT). La durée par défaut de l'éclairage est de 6 secondes, mais vous pouvez le régler entre 2 et 12 secondes, par tranches d'une seconde. Vous pouvez aussi le régler sur POUSS. ON/OFF, ce qui signifie que l'éclairage reste allumé tant que vous ne l'avez pas éteint en appuyant de nouveau sur ce bouton.

NOTE:

Notez que l'éclairage n'est pas disponible quand l'avertissement REMPLACER PILE apparait.

3.5 Plongée avec niveaux de MB

Les microbulles sont de toutes petites bulles qui peuvent se former dans le corps d'un plongeur lors de n'importe quelle plongée et se dissipent naturellement pendant la remontée et à la surface après une plongée. Les plongées sans palier et le respect des paliers de décompression n'empêchent pas la formation de microbulles dans le système veineux circulatoire. Galileo a été équipé d'un algorithme amélioré UWATEC, nommé ZH-L8 ADT MB, qui minimise la formation de ces microbulles.

Cet algorithme amélioré permet à l'utilisateur de désirer un niveau de sécurité en plus de l'algorithme standard mondialement connu pour sa sécurité, ZH-L8 ADT. Il y a cinq niveaux de sécurité supplémentaires (ou niveaux de MB) allant de L1 à L5, L5 étant le plus sûr et L1 étant juste un peu plus sûr que le ZH-L8 ADT standard, désigné ici sous le nom de L0.

Choisir un niveau de MB entre L1 et L5 rend l'algorithme plus sûr, par conséquent le plongeur aura soit des temps de plongée sans palier plus courts, ou des paliers de décompression (désignés par le nom de paliers de niveau) plus profonds et plus longs que lorsqu'il plonge avec L0. Par conséquent le corps absorbera soit moins d'azote (plongées sans palier plus courtes), soit pourra éliminer plus de gaz avant de revenir en surface (plongées avec paliers de niveau). Dans les deux cas le niveau de microbulles présent dans le corps est réduit à la fin de la plongée.

Veuillez vous reporter à la section 2.3.1 pour avoir plus d'informations sur le besoin d'un niveau de MB.

3.5.1 Glossaire MB

Palier de décompression : palier de décompression requis à L0, obligatoire.

L0: algorithme de base correspondant à ZH-L8 ADT.

L1: premier niveau ajouté, le plus bas, de prudence supplémentaire.

L2: deuxième niveau de prudence supplémentaire.

L3: troisième niveau de prudence supplémentaire.

L4: quatrième niveau de prudence supplémentaire.

L5: cinquième niveau ajouté, le plus haut, de prudence supplémentaire.

Palier de niveau : palier de décompression requis par les niveaux de MB actifs : L1 à L5, non obligatoire.

Palier de niveau réduit: palier de décompression requis par le nouveau niveau de MB actif, après qu'une diminution du niveau de MB se soit produite du fait non-respect d'un palier de niveau.

ZH-L8 ADT : algorithme adaptatif 8 tissus d'uwATEC.

ZH-L8 ADT MB: algorithme adaptatif 8 tissus d'uwATEC avec niveaux de MB (prudence supplémentaire).

3.5.2 Affichage des informations

Lorsque vous plongez avec un niveau de MB autre que L0, Galileo effectue toujours les calculs relatifs à L0 en arrêté-plan. Pour comprendre la relation entre un niveau de MB choisi et le calcul sous-jacent pour L0, et la manière dont les informations sont affichées, nous allons utiliser l'exemple d'une plongée avec le niveau de MB réglé sur L3 sur l'ordinateur de plongée.

Situation	Informations L3 affichées	Informations L0 en arrêté-plan	Affichage des détails
1	Sans palier	Sans palier	L'affichage montre le temps sans palier pour L3. Le temps sans palier peut être appelé en appuyant sur MORE.
2	Palier de niveau :	Sans palier	L'affichage montre les informations avec palier de niveau pour L3. Les informations pour L3 sont en noir sur blanc parce que L0 est toujours sans palier. Le palier est décidait comme palier de niveau (LEVEL STOP). Le temps sans palier peut être appelé en appuyant sur MORE.
3	Palier de niveau :	Décompression
3.1	Le palier de niveau est plus profond que le palier de décompression		L'affichage montre les informations avec palier de niveau pour L3. Les informations pour L3 sont en blanc sur noir parce que L0 est aussi avec décompression. Le palier est décidait comme palier de niveau (LEVEL STOP). dans la mesure où il se rapporte seulement au niveau L3. Les informations de décompression L0 peuvent être appelées en appuyant sur MORE.
3.2	Le palier de niveau est à la même profondeur que le palier de décompression		L'affichage montre les informations avec palier de niveau pour L3. Les informations pour L3 sont en blanc sur noir parce que L0 est aussi avec décompression. Ce palier est décidait comme palier de niveau et de décompression (LEVEL+DECO STOP) parce que la profondeur du palier est identique pour L3 et pour L0. Le TAT (temps total de remontée) se rapporte au palier de niveau de L3, afin que l'obligation de palier de décompression (DECO STOP) soit respectée, la description de la modification de profondeur du palier change de LEVEL+DECO STOP (palier de niveau et de décompression) à LEVEL STOP (palier de niveau) seulement. Les informations de décompression L0 peuvent être appelées en appuyant sur MORE.

Situation 2

Situation 3.1

Situation 3.2

3.5.3 Affichage des informations sous-jacentes de décompression L0

Pendant la plongée, les informations affichées sont toujours relatives au niveau actif de MB. Cependant, pour les affichages CLASSIC, LIGHT et FULL, les données L0 sont disponibles dans l'un des champs d'informations alternatifs. Lorsque vous appuyez sur le bouton MORE le nombre de fois requis, les informations de L0 seront visibles au lieu des informations du niveau de MB actif pendant 5 secondes, après ce temps elles seront replacées par les informations relatives au niveau actif de MB. Quand les informations L0 sont affichées, le symbole L0 précède soit le mot NO STOP soit DECO STOP. Cela vous permet de voir quel est le temps possible maximum sans palier ou quelles sont les obligations de décompression.

Pour les configurations d'écran CLASSIC et LIGHT, les informations L0 sont indiquées dans la série suivant le niveau actif de MB et avant l'heure du jour. Cela est affiché pendant 5 secondes au lieu du niveau de MB ou des informations relatives aux informations de palier et de décompression. Avant 5 secondes les informations relatives au niveau actif de MB sont de nouveau affichées.

Pour les configurations d'écran CLASSIC, les informations L0 sont indiquées dans la séquence suivant la pression de la bouteille.

ÉQUIPIER et avant la CNS O_2. Cela est affiché à la place des informations de niveau de MB, informations de plongée sans palier ou avec décompression et ne reste que 5 secondes, après quoi les informations relatives au niveau actif de MB sont de nouveau affichées.

Le graphique en barre de l'azote se rapporte toujours au calcul de L0.

3.5.4 Niveau de MB en cascade

Lorsque vous plongez avec un niveau de MB, Galileo effectue tous les calculs relatifs à L0 et à tous les niveaux de MB entre le niveau actuellement actif et L0. Cela donne au plongeur la flexibilité nécessaire pour partir avec un niveau de MB donné, mais de descendre à un niveau de moindre prudence pendant la plongée : si vous commencez la plongée à L4 mais que vous décidez de ne pas effectuer tous les paliers de L4, vous pouvez descendre à L3, L2 et L1 jusqu'à L0. Seuls les paliers de décompression relatifs à L0 sont obligatoires et doivent toujours être respectés, par conséquent les paliers calculés pour les niveaux de MB sont recommandés mais pas obligatoires. La section 3.5.5 décrit comment redescendre à un niveau inférieur.

3.5.5 Palier de niveau ignore/niveau de MB réduit

Si un palier de niveau est requis et que vous remontez de 1,5 mètre ou plus au-dessus, Galileo va réduire votre niveau de MB actif jusqu'au suivant qui est compatible avec la profondeur actuelle. Lorsque cela se produit, le nouveau niveau actif de MB est affiché continuellement à l'écran. Il n'est plus possible de terminer la plongée avec le niveau de MB fixé au début de la plongée. Lorsque la profondeur du palier de niveau

est la même que celle du palier de décompression, monter de 1,5 m au-dessus fera descendre Galileo à L0.

À la fin de la plongée, pendant cinq minutes après avoir atteint la surface, le niveau de MB actif (réduit) est affiché. Après cinq minutes, Galileo se met en mode surface et revient au niveau de MB préalablement fixé avant la plongée, mais le niveau de MB réduit est enregistré à la cinquième page du carnet de plongée.

3.6 Altitude et algorithme de décompression

La pression atmosphérique dépend de l'altitude et des conditions météorologiques. C'est une chose importante à prendre en compte pour plonger, parce que la pression atmosphérique qui vous entoure a une influence sur votre absorption et votre élimination d'azote. Au-dessus d'une certaine altitude, l'algorithme de décompression doit changer de manière à prendre en compte les modifications de la pression atmosphérique.

Galileo divise les plages d'altitude possibles en 5 catégories :

• Classe 0 (non indiquée par l'affichage de l'ordinateur) : depuis le niveau de la mer jusqu'à approximativement 1000 m (point de passage à 905 mbars),
• Ensemble 1 : depuis approximativement 1000 m jusqu'à approximativement 2000 m (point de passage à 815 mbars),
• Classe 2 : depuis approximativement 2000 m jusqu'à approximativement 3000 m (point de passage à 725 mbars),
• Classe 3 : depuis approximativement 3000 m jusqu'à approximativement 4000 m (point de passage à 610 mbars),
• Classe 4: au-dessus d'environ 4000 mètres. À cette altitude Galileo ne fonctionne qu'en mode profondimètre (passage automatique depuis le mode ordinateur).

Les plages d'altitude sont définies en termes d'élevation approximative, parce que l'effet des conditions météorologiques

peut faire que le point de passage de la pression soit à des niveaux différents.

Point de passage à 610 mbars Point de passage à 725 mbars Point de passage à 815 mbars Point de passage à 905 mbars

Galileo prend cette altitude en compte automatique : il surveille la pression atmosphérique toutes les 60 secondes, même lorsqu'il est éteint, et s'il détecte une baisse de pression suffisante, il effectue les opérations suivantes :

• il s'allume (s'il est éteint),
• il indique la nouvelle plage d'altitude, par des segments noirs dans une forme de montagne stylisée, et, si cela est applicable, la plage d'altitude interdite,
• il indique le temps de désaturation, qui dans ce cas est un temps d'adaptation à la nouvelle pression ambianté. Si une plongée est COMMENCE LORS DE ce temps d'adaptation, Galileo la considère comme une plongée successive, puisque le corps contient de l'azote résiduel.

3.6.1 Altitude interdite

Aller en altitude, de même que prendre l'avion après une plongée, expose votre corps à une pression ambianté réduite. D'une certaine façon, comme pour le temps d'interdiction de vol, Galileo vous dit quelles plages d'altitude sont sûres après une plongée et lesquelles ne le sont pas. Si vous nevez passer en voiture par un col de montagne pour rentrer

chez vous après une plongée, il peut être très important de posséder ces informations.

Les plages d'altitude interdites sont affichées par des segments gris à l'intérieur de la montagne stylisée. Cela peut être combiné avec les segments noirs qui indiquent l'altitude actuelle. Dans l'exemple ci-dessus, le plongeur est actuellement à la classe 2 d'altitude, et ne pourrait pas atteindre les altitudes situées en classe 4.

Galileo possède une alarme d'altitude : si vous nevez atteindre une altitude qui d'après Galileo est incompatible avec vos niveaux actuels d'azote résiduel, il vous avertira par une alarme d'altitude (voir section 1.4 pour plus d'informations).

3.6.2 Plongées avec palier de décompression dans les lacs de montagne

De manière à garantir une décompression optimale même aux altitudes les plus hautes, le palier de décompression de 3 m est divisé en un palier à 4 mètres et un palier à 2 mètres pour les plages d'altitude 1, 2 et 3.

Si la pression atmosphérique est inférieure à 610 mbars (altitude supérieure à 4000 mètres), aucun calcul de décompression n'est effectué par Galileo (mode profondimètre automatique). De plus, le planificateur de plongée n'est pas disponible pour cette plage d'altitude.

3.7 Plongée avec plus d'un mélange gazeux

Vous devez régler PMG sur ON pour que Galileo permette de plonger avec plus d'un mélange gazeux. Voir la section 2.3.9 pour plus de détails sur les réglages de la fonction PMG.

Galileo est équipé de l'algorithmhe ZH-L8 ADT MB PMG. PMG signifie Predictive Multi Gas, ce qui veut dire que lorsque vous programmez plus d'un mélange gazeux, Galileo prédict le passage au(x) gaz à plus haute concentration

en oxygène à la (aux) profondeur(s) que vous avez spécifiées et vous offre à tout moment un schéma de décompression qui inclut tous les mélanges gazeux que vous avez programmés. En d'autres mots, vous avez à tout moment toutes les informations de la plongée concernant les gaz supplémentaires que vous avez avec vous. En même temps, Galileo peut aussi vous montrer ce que serait le schéma de décompression si vous deviez finir la plongée avec seulement le mélange gazeux que vous êtes en train de respirer, afin que vous soyez préparé au cas où cela ne se passerait pas comme prévu.

Attention

• Plonger avec plus d'un mélange gazeux représente un risque beaucoup plus important que de plonger avec un seul mélange, et les erreurs du plongeur peuvent aboutir à des blessures sérieuses ou à la mort.
• Lors de plongées avec plus d'un mélange gazeux, assurez-vous de toujours respirer dans la bouteille à partir de laquelle vous vouliez juste respirer. Respirer avec une haute concentration en oxygène à une profondeur inadaptée peut vous tuer instantanément.
• Marquez tous vos détendeurs et vos bouteilles afin de ne pas pouvoir les confondre quelles que soient les circonstances.
• Avant chaque plongée et après avoir changé de bouteille, assurez-vous que chaque mélange gazeux est positionné sur la valeur correcte pour la bouteille correspondante.

Galileo vous permet d'utiliser jusqu'à trois mélanges gazeux pendant la plongée (air et Nitrox seulement). Les trois mélanges sont appelés T1, T2 et TD et doivent être en ordre croissant de leur contenu en oxygène, c'est-à-dire que T1 a la plus faible concentration en oxygène, T2 est la valeur intermédiaire, et TD possède la concentration en oxygène la plus élevée des trois. Deux bouteilles ou plus peuvent également être à la même concentration en oxygène. Si vous ne plongez qu'avec deux mélanges gazeux, vous utiliserez les bouteilles T1 et TD.

Galileo peut afficher la pression de chacune des bouteilles si le premier étage du détendeur correspondant est équipé d'un émetteur Smart UWATEC, apparié tel que cela est décrit en section 1.11. Remarquez que Galileo peut être programmé et utilisé pour la plongée avec plus d'un mélange gazeux, que vous utilisiez des émetteurs ou pas.

3.7.1 Réglage de la concentration en oxygène lors de plongées avec plus d'un mélange gazeux

Pour régler la concentration en oxygène des bouteilles T1, T2 et TD, vous devez accéder au menu de réglage O_2 tel que cela est précisé en section 2.2. L'aspect de ce menu change cependant légèrement lorsque PMG (Predictive multi gas) est réglé sur ON, dans la mesure où la première ligne affiche maintenant la désignation de la bouteille et le mot ON ou OFF à côté.

Lorsque BLOC est sur ligné, utilisez les boutons - et + pour désigner la bouteille pour laquelle vous pouvez régler la concentration en oxygène. Appuyez sur >> pour surligner ON ou OFF, et utilisez les boutons - et + pour passer de l'un à l'autre. Appuyez sur

de nouveau pour descendre d'une ligne et aller à la concentration en oxygène. Après avoir réglé la concentration en oxygène, appuyez sur >> vous fait descendre d'une ligne vers la ppO2max. Notez bien que la MOD pour les bouteilles T2 et TD est en fait le point de passage que Galileo utilise pour ses calculs, avertissements et points de passage suggérés d'un gaz à l'autre. Appuyez sur SAVE pour enregistrer vos réglages.

• Galileo ne prend en compte dans son algorithme que les mélanges gazeux qui sont régés sur ON dans le menu de réglage O_2.
• La concentration en oxygène de T2 ne peut être régée qu'après que la concentration en oxygène de TD soit régée.
• Le réglage de la valeur de la ppO_2 max sur OFF ne s'applique qu'à la bouteille T1. Les bouteilles T2 et TD sont toujours limitées à une valeur maximale de ppO_2 max de 1,6 bar.
• Pour les concentrations en oxygène de 80% et plus, la ppO_2 max est fixée à 1,6 bar et ne peut pas être modifiée.
• La concentration en oxygène de T1 ne peut pas être sur OFF.
• La concentration en oxygène de T2 ne peut être mise que sur une valeur intermédiaire entre T1 (égale ou supérieure à) et TD (égale ou inférieure à). Galileo ajoute l'étiquette T1, T2 ou TD à côté de l'étiquette O_2, et les étiquettes de la pression de la bouteille et la RBT afin d'identifier la bouteille active en cours.
• L'option ON/OFF pour chaque bouteille vous permet de facilement passer de 3 à 2 ou même un seul mélange gazeux, sans changer les réglages en oxygène en cours.
• Si vous mettez la bouteille TD sur OFF, T2 sera également régée sur OFF automatiquement.
• La MOD des bouteilles T2 et TD est la profondeur de passage pour le gaz correspondant. C'est ce que Galileo utilise pour ses calculs, alarmes et points de passage suggérés d'un gaz à un autre. Galileo ne permet pas aux MOD des différents gaz d'être à moins de 3 m de distance.
• Régler une bouteille sur OFF n'affecte pas l'appairage de l'émetteur correspondant.
• Lorsque vous plongez avec plus d'un mélange gazeux, la fonction de temps de remise à zéro Nitrox (décrite à la section 2.3.5) a les effets suivants :

T1 est réglé sur 21 %. T2 et TD sont sur OFF.

3.7.2 Tableau résumé des gaz

Lorsque plus d'un mélange gazeux est enregistré, Galileo peut afficher un tableau résumé des gaz, qui affiche la pression de la bouteille, la concentration en oxygène, la ppO_2max et la MOD pour chaque bouteille. Si le nom d'une bouteille n'a pas été apparié, NOP est affiché, à la place de la pression. Si la désignation de la bouteille a été appairée mais que Galileo ne reçoit pas de signal, « --- » est affiché à la place de la pression.

	BOOK	HORE	LIGHT
	BAR	02	PP02 MOD
T1	153	21x	1.60 68.8m
T2	146	48x	1.60 24.0m
TD	59	91x	1.60 7.9m

Le tableau résumé des gaz est visible à la fois en surface et lors de la plongée. En surface, il vous permet de revoir vos réglages et, si les émetteurs de toutes les bouteilles sont capés et ne se sont pas désactivés pour préserver la durée de vie de la pile (voir section 1.11), il vous permet de vérifier la pression de chaque bouteille. Pour faire afficher le tableau, appuyez sur et maintenez le bouton du milieu (marqué LOG) à partir de l'affichage de l'heure de la journée. Appuyer sur le bouton du milieu

alors que le tableau est affiché, vous mène à la fonction de visualisation des images.

Lors de la plongée, le tableau résumé des gaz est utile pour vous rappeler à chaque profondeur vous avez prévu de faire le ou les passage(s) d'un gaz à un autre, et également de vérifier encore une fois la pression de chaque bouteille (dans la mesure où les émetteurs sont à distance de captage et sont actifs). Pour afficher le tableau, appuyez sur et maintenez le bouton du milieu (indiqué MORE). Le tableau de résumé des gaz reste affichépendant un maximum de 12 secondes, après quoi Galileo revient à l'affichage normal de l'ordinateur. Appuyer sur le bouton du milieu alors que le tableau résumé des gaz est affiché, fait apparaitre le tableau résumé de la décompression, qui est expliqué à la section suivante.

3.7.3 Tableau résumé de la décompression

Galileo vous montre les calculs de décompression Predictive Multi gas sur l'écran principal de l'ordinateur. Cependant, en arrêtéplan il calcule aussi ce que la décompression serait si vous deviez terminer la plongée avec seulement le mélange gazeux que vous êtes en train de respirer. Si vous plongez avec un niveau de MB supérieur à L0, Galileo calcule à la fois la décompression Predictive Multi gas et la décompression avec le gaz actuel seulement pour L0. Tous ces calculs sont affichés ensemble sur le tableau résumé de la décompression.

E00K	H0RE	LIGHT
PMGL5	12n	2: 15:
1GL5	15n	1: 30:
PMGL0	3n	2: 6:
1GL0	3n	4: 8:

Lors de la plongée, à partir du tableau résumé des gaz, appuyez sur le bouton du milieu pour avoir accès au tableau résumé de la décompression. Sur la rangée du haut, qui porte l'étiquette PMG L5 (ou le niveau de MB qui est actif) vous voyez le calcul de

décompression Predictive multi gas au niveau de MB en cours. C'est la même chose que sur l'écran principal de l'ordinateur. En dessous, avec l'étiquette PMG L5 (ou le niveau de MB qui est actif) vous verrez le calcul de décompression pour le niveau de MB actif si vous deviez terminer la plongée avec le mélange gazeux que vous êtes actuellement en train de respirer. Ensuite se trouve la rangée qui porte l'étiquette PMG L0, qui affiche les calculs de décompression Predictive multi gas pour L0 (c'est également ce que vous verrez dans la sequence MORE), suivie par la rangée 1G L0, montrant le calcul de décompression à L0 pour le seul gaz que vous êtes actuellement en train de respirer. Les deux premières rangées décrites ici n'apparaissent pas si Galileo est réglé sur L0.

Le tableau de résumé de la décompression reste affiché pendant un maximum de 12 secondes, après quoi Galileo revient à l'affichage normal de l'ordinateur. Appuyer sur le bouton du milieu alors que le tableau résumé de la décompression est affiché fait apparaitre le profil de plongée, comme cela est décrit en section 3.4.4. Dans le cas de plongées avec plus d'un mélange gazeux, Galileo ajoute une ligne pleine indiquant la MOD pour les différents mélanges gazeux. La ligne verticale représentée alors le moment et la profondeur du changement de gaz prévu.

3.7.4 Changement de mélange gazeux lors de la plongée

Lors de la phase de remontée, lorsque vous atteignez une profondeur correspondant à la MOD de T2 ou TD, Galileo vous suggère d'effectuer un changement de gaz. Une série sonore se déclenche, et le message PASSAGE GAZ T2 (ou TD) s'affiche. Simultanément, le nom des

boutons de gauche et du milieu deviennent SAVE et >>, respectivement. Vous avez 30 secondes pour répondre à ce message, faute de quoi Galileo va considérer que la bouteille T2 (ou TD) n'a jamais existé, et adapte le programme de décompression en fonction de cela. Vous pouvez :

Appuyer sur ou appuyer sur et maintenir SAVE pour confirmer le changement de gaz. Appuyer sur ou appuyer sur et maintenir >> pour désir le gaz suivant en séquence, après quoi vous devez encore appuyer sur ou appuyer sur et maintenir SAVE pour confirmer le changement. - Appuyer sur et maintenir le bouton de droite termine la procédure de changement de gaz sans effectuer aucune modification.

• Commencez à respirer dans la bouteille avec le nouveau mélange gazeux avant de confirmer le changement.
• Si vous choisissez une bouteille différente de celle qui est suggérée par Galileo, l'alarme de MOD peut se déclencher et le programme de décompression peut être modifié.

Attention

Vérifiez bien que ne vous trompez pas de mélange gazeux. Ne pas le faire pourrait provoquer des blessures sérieuses ou à la mort.

Si vous confirmez le changement, le message PASSAGE GAZ T2 (ou TD) RÉUSSI est affiché pendant 4 secondes. Si vous sortez sans confirmer le passage, le message DÉCO EXCLU T2 (ou TD) est affiché pendant 4 secondes.

3.7.5.1 Revenir à un mélange gazeux qui a une plus faible concentration en oxygène

Il peut y avoir des situations où vous devez revenir à un gaz qui a une plus faible concentration en oxygène que celui que vous étés en train de respirer. Cela peut par exemple se produit si vous VOUZ descendre plus profond que la MOD pour le gaz en cours, ou si par exemple vous n'avoz plus de gaz dans la bouteille TD lors de la décompression. À ce moment, vous pouze manuellement initier le changement de gaz en appuyant sur et maintainant le bouton de gauche. Galileo affichera le message PASSAGE GAZ T1 (ou celui qui le suit dans la séquence) et sa profondeur maximale d'utilisation (MOD). Le nom des boutons de gauche et du milieu devient SAVE et >>, respectivement. Utilisez >> pour désirir la bouteille que vous VOUZ utiliser, puis appuyez sur ou appuyez sur et maintenEZ SAVE pour confirmer le changement. Galileo va afficher le message PASSAGE GAZ T1 (ou T2) RÉUSSI et adapter le programme de décompression en conséquence. Si vous VOUZ interrompre la procédure de changement de gaz, appuyez sur et maintenez le bouton de droite.

3.7.5.2 Changement de gaz non effectué à la profondeur programmée

Si vous ne confirmez pas le changement de mélange de gaz respiratoire dans les 30 secondes après que Galileo l'ait suggéré, le mélange gazeux en question est exclu du calcul de décompression, et le programme de décompression est adapté en conséquence.

• Si vous avez programmé 3 gaz, que vous étiez sur T1 et que vous n'êtes pas passé à T2 lorsque Galileo l'a suggéré, T2 est exclu des calculs, le programme

de décompression est ajusté et Galileo continue avec T1 et TD seulement.

• Si vous avez programmé 3 gaz, que vous étiez sur T2 et que vous n'êtes pas passé à TD lorsque Galileo l'a suggéré, TD est exclu des calculs, le programme de décompression est adapté et Galileo continue avec T2 seulement.
• Si vous avez programmé 2 gaz, et que vous n'êtes pas passé à TD lorsque Galileo l'a suggéré, le programme de décompression est adapté pour refléter l'utilisation de T1 seulement.

Galileo vous de la modification du calcul de décompression en affichant le message DÉCO EXCLU T2 (ou TD) pendant 4 secondes.

Si après que Galileo ait changé le programme de décompression pour prendre en compte un changement de gaz qui n'est pas effectué, vous descendez de nouveau sous la MOD pour le mélange gazeux auquel vous n'êtes pas passé, Galileo réintroduit ce gaz dans ses calculs et le programme de décompression est modifié en conséquence. Ceci est encouragé par le message affiché DECO INCLUS T2 (ou TD) ENCORE pendant 4 secondes.

3.7.5.3 Changement de gaz tardif

Vous pouvez revenir sur un passage à un mélange de gaz programme à n'importe quel moment, en sélectionnant le gaz manuellement. Appuyez sur et maintenez le bouton de gauche pour commencer la procédure de changement de gaz. Galileo affichera le message PASSAGE GAZ T2 (ou TD), et sa MOD. Cela vous aide à vérifier que vous êtes en train de passer à un gaz. Lepom des boutons devient SAVE (gauche) et >> (milieu). Utilisez >> pour désirir la bouteille que vous voulez utiliser, puis appuyez sur ou appuyez sur et maintenez SAVE pour confirmer le changement. Galileo va afficher le message PASSAGE GAZ T2 (ou TD) REUSSI et adapter le programme de décompression en conséquence. Si vous voulez interrompre la procédure de changement de gaz, appuyez sur le bouton de droite et maintenez-le.

3.7.5.4 Changement manuel de gaz à une profondeur plus importante que sa MOD

Il peut y avoir des situations où vous n'avez pas d'autre choix que de passer à un différent mélange gazeux, bien que vous soyez plus bas que la MOD pour ce mélange. Galileo ne vous empêche pas de le faire, mais l'alarme MOD se déclenche immédiatement.

Il n'est pas dangereux de faire passer l'ordinateur à un mélange gazeux en-dessous de sa MOD, mais il est dangereux de respirer un mélange gazeux en-dessous de sa MOD. Galileo vous alerte du danger imminent si vous le faites.

3.7.5.5 Immersion en-dessous de la MOD après un changement de gaz

Si après avoir changé de mélange gazeux pour un mélange plus concentré en oxygène, vous descendez de nouveau sous la MOD de ce mélange par inadvertance, l'alarme de la MOD se déclenche immédiatement. Vous pouvez soit revenir à un mélange gazeux adapté à cette profondeur, ou remonter au-dessus de la MOD du mélange gazeux que vous respirez.

3.7.6 Véritable autonomie restante (RBT) lorsque vous plongez avec plus d'un mélange gazeux

Galileo détermine la RBT sur la base de votre schéma respiratoire. Les bouteilles contenant les différents mélanges gazeux respiratoires que vous pouvez avoir puvant être de tailles différentes, par conséquent le calcul de la RBT ne peut pas être extrapolé à toutes les bouteilles d'un coup, puisque votre schéma respiratoire sera différent pour chaque bouteille. Puisque Galileo effectue plusieurs calculs de décompression simultanément, pour toutes les combinaisons possibles de mélanges gazeux, le calcul de la RBT comprend le calcul de décompression nePnant en compte que le gaz que vous êtes actuellement en train de respirer.

• Si vous avez programmé 2 ou 3 gaz, et que vous êtes actuellement en train de respirer dans T1, la RBT sera celle du schéma de décompression qui ne prend que T1 en compte.
• Si vous avez programmé 3 gaz, et que vous êtes actuellement en train de respirer dans T2, la RBT sera celle du schéma de décompression qui ne prend que T2 en compte.
• Si vous êtes actuellement en train de respirer dans TD, la RBT est celle du calcul de décompression réellement affiché sur l'écran de l'ordinateur.

3.7.7 Carnet pour les plongées avec plus d'un mélange gazeux

Pour les plongées effectuées avec plus d'un mélange gazeux, Galileo ajoute une page au carnet pour chacun de ces mélanges. Ces pages apparaissent juste avant celle qui contient la liste des avertissements et des alarmes. Chaque page affiche la concentration en oxygène, la pression de départ, la pression de fin, la pression consommée et, pour T2 et TD seulement, la profondeur à laquelle le changement de gaz s'est effectué.

Bloc T2
02%	48%
P début:	181 bar
P fin:	13 bar
Delta P:	168 bar
Prof. changen	21.8 m
#1:07.01.07 01005

3.7.8 Planification de plongées avec plus d'un mélange gazeux

Le planificateur de plongée prend en compte tous les mélanges gazeux programmés lorsqu'il calcule les données de plongée sans palier ou sans décompression. Lorsque plus d'un gaz est prévu, les symboles T1, T2 (si applicable) et TD apparaisent sur l'écran de planification de la plongée.

3.8 Mode profundimètre

Lorsque Galileo est en mode profondimètre, il ne surveillera que la profondeur, le temps passé, la pression de la bouteille, le pouls et la température, il ne fera aucun calcul de décompression. La durée maximale de plongée affichée en mode profondimètre est de 99 heures et 59 minutes. Vous ne pouvez passer en mode profondimètre que si l'ordinaire est complètement désactivé. Toutes les alarmes sonores et visuelles autres que l'alerte de batterie faible sont désactivées.

Attention

Les plongées en mode profundimètre sont effectuées à vos propres risques. Après une plongée en mode profundimètre, vous devez attendre au moins 48 heures avant d'utiliser les fonctions d'un ordinateur de décompression.

Lorsqu'il est en surface en mode profundimètre, Galileo n'affichera ni le temps de détsaturation restant ni la valeur de CNS O_2% Il affichera cependant un intervalle de surface allant jusqu'à 24 heures et une durée d'interdiction de vol de 48 heures. Cette durée d'interdiction de vol est aussi le temps pendant lequel vous ne pouvez pas revenir en mode ordinateur.

L'affichage en surface change comme indiqué ci-dessous :

Pendant une plongée en mode profondimètre, les informations suivantes sont affichées :

• profondeur actuelle (DEPTH)
• temps de plongée (DIVE TIME)
• pression de la bouteille (BAR)
• chronomètre (stop watch) (SW)
• profondeur maximale (MAX)
• température (TEMP)
• pouls (HEART)
• profondeur moyenne (AVG)
• en cas de remontée : vitesse de remontée (en m/min ou pieds/min) à la place de la température (SPEED).

Appuyer sur le bouton gauche (marqué SW), un signet sera créé en même temps que le chronomètre sera remis à zéro. En appuyant sur et maintenant le bouton de gauche, vous pouvez changer de mélange gazeux. Le seul résultat du fait de changer de mélange gazeux en mode profundimètre est que la pression de la bouteille nouvellement désignée est affichée à la place de celle en cours. Il n'y a pas de restrictions sur le moment auquel un changement de gaz peut s'effectuer en mode profundimètre. Le message PASSAGE GAZ T2 (ou TD ou T1, celui qui est le suivant dans la séquence) est affiché, et l'étiquette des boutons change pour SAVE (gauche) et >> (milieu). Appuyez sur ou appuyez sur et maintenez le bouton de gauche (SAVE) pour confirmer le changement de gaz. Appuyez sur ou appuyez sur et maintenez le bouton du milieu >>) pour passer à la bouteille suivante de la séquence. Appuyez sur et maintenez le bouton de droite pour interrompre le processus de changement de gaz sans effectuer aucune modification. Si le changement est effectué, le message PASSAGE GAZ T2 (ou TD ou T1) RÉUSSI apparait sur l'affichage pendant 4 secondes. Si vous appuyez sur le bouton du milieu (marqué AVG), un signet sera fixé et la profondeur moyenne sera remise à zéro. Si vous appuyez sur et maintenez le bouton du milieu, le tableau résumé des gaz est affiché, suivi du profil de plongée et ensuite des images.

Si vous appuyez sur et maintenez le bouton de droite (marqué LIGHT), l'affichage du compas digital est activé. En plus des informations du compas, cet affichage montre aussi la profondeur et la durée de la plongée. La pression de la bouteille et le chronomètre alternent toutes les 4 secondes dans le coin en bas à droite. Le chronomètre peut de nouveau être remis à zéro en appuyant sur le bouton de gauche.

En mode affichage du compas, le bouton du milieu vous permet de prendre un cap pour vous aider à la navigation. Appuyez sur et maintenez ce bouton effacera la prise de cap.

L'affichage reviendra au mode profondimètre normal après soit le temps de désactivation automatique, soit que le bouton droit ait été pressé et maintenu.

3.9 Vue d'ensemble des fonctions des boutons

	BOUTON GAUCHE		BOUTON DU MILIEU		BOUTON DROIT
	Appuyer	Appuyer sur et maintainir	Appuyer	Appuyer sur et maintainir	Appuyer	Appuyer sur et maintainir
LIGHTFULLPOMASSCHANGES DE GAZ (PMG SEULEMENT)	Création de signet et remise à zéro du chronomètre	(Changement du gaz de départ, PMG seulement)	Accès champ alternatif. En série :-(Profondeur max)- 0%- Poulss* - Chronomètre-(Pression de la bouteille du coéquipier, si elle est appariée) -(Niveau de MB actif s'il est différent de L0)-(Information @ MB L0)- Heure de la journee-CNS \( O_2 \)- Profondeur moyenne\( -ppO_2 \)	Accès affichage alternatif. En série (appuyer) :-(Tableau sommaire des gaz, PMG seulement)-(Tableau sommaire de la décompression, PMG seulement)- Profil de plongée (avec remontée, en pointillés)- Saturation de chaque compartment de tissu-Image 1- Image 2- ...	Activation de l'éclairage	Affichage de l'accès au compas
	Création de signet	-	Accès champ alternatif. En série :-(Profondeur max)- 0%- Température-Poulss*-(Pression de la bouteille du coéquipier, si elle est appariée)-(Niveau de MB actif s'il est différent de L0)-(Information @ MB L0)- Heure de la journee-CNS \( O_2 \)	Accès affichage alternatif. En série (appuyer) :-(Profil de plongée (avec remontée, en pointillés)- Saturation de chaque compartment de tissu-Image 1- Image 2- ...	Activation de l'éclairage	Affichage de l'accès au compas
	Création de signet et remise à zéro du chronomètre	(Changement du gaz de départ, PMG seulement)	- 0%-(Pression de la bouteille du coéquipier, si elle est appariée)-(Information @ MB L0)- CNS \( O_2 \)- \( ppO_2 \)	Accès affichage alternatif. En série (appuyer) :-(Tableau sommaire des gaz, PMG seulement)-(Tableau sommaire de la décompression, PMG seulement)- Profil de plongée (avec remontée, en pointillés)- Saturation de chaque compartment de tissu-Image 1- Image 2- ...	Activation de l'éclairage	Affichage de l'accès au compas
	Création de signet et remise à zéro du chronomètre	(Changement du gaz de départ, PMG seulement)	Prise de cap	Effacement de la prise de cap	Activation de l'éclairage	Retour manuel à l'affichage normal
	Création de signet et remise à zéro du chronomètre	Commencer le changement de gaz	Création de signet et remise à zéro de la profondeur moyenne	Accès affichage alternatif. En série :-(Tableau résumé des gaz- Profil de plongée- Image 1- Image 2- ...	Activation de l'éclairage	Affichage de l'accès au compas
	Confirmation du changement de gaz		Aller au gaz qui suit dans la série		Activation de l'éclairage	Sortir sans effectuer de changement de gaz

• excepté si la surveillance du pouls est sur OFF dans EFFORT à la rubrique Personnalisation

4.1 Introduction à smarttrak

SmartTRAK est le logiciel qui permet à Galileo de communiquer avec un PC Windows. Pour plus d'informations sur les autres plates-formes (Macintosh, Palm, PocketPC), veuillez consulter www.scubapro-uwatec.com.

SmartTRAK sort cinq objectifs :

• Modification des réglages : tous les réglages décrits au chapitre 2 peuvent être directement effectués à partir du PC
• Téléchargement de profils de plongée et organisation d'un carnet de plongée sur PC
• Chargement d'images vers Galileo
• Chargement de langues
• Mise à jour ou mise à niveau du logiciel sur l'ordinateur.

De manière à profiter de ces fonctions, vous devez établir une communication infra-rouge entre yourselves PC et Galileo.

Pour établir la communication :

• lancez SmartTRAK sur votre PC
• Allumez Galileo
• Placez l'interface infrarouge en face du capteur infrarouge de Galileo.

Galileo affichera le symbole « [ ] » sur l'affichage une fois que la communication est établie.

4.2 Modification des réglages

Vous pouvez changer et modifier tous les réglages décrits au chapitre 2, avec tout le comportement de votre PC. Le calcul pour PC vous permet de voir toute la gamme des réglages d'un seul coup d'œil, au lieu de les afficher un par un sur Galileo, et de faire les modifications plus rapidement.

Cliquez sur l'icone RÉGLAGES ORDINATEUR DE PLONGÉE : le PC lit les réglages tels qu'ils sont actuellement configurés dans Galileo et les affiche comme indiqué ci-dessous.

Lorsque toutes les modifications désirées sont effectuees, cliquez sur I'icone ECRIRE dans la fenetre des réglages de I'ordinateur de plongée, pour transférer les modifications vers Galileo. Fermer la fenetre avant d'avoir cliqué sur ÉCRIRE ou sans avoir attendu que le processus de transfert soit terminé ferait que les modifications ne seraient pas enregistrées.

La remise à zéro de la désaturation, la désactivation des sons et ppO_2 max sur OFF peut aussi être modifiée par l'intermédiaire de SmartTRAK, mais vous devrez entrer le code de sécurité pour chaque réglage.

4.3 Téléchargement de plongées et organisation de votre carnet de plongée

La mémoire de Galileo vous permet de stocker approximativement 100 heures d'informations de profil de plongée par intervalles d'échantillonnage de 4 secondes. Avec SmartTRAK, vous transférez ces informations vers votre PC pour les visualiser, et pour analyser vos plongées sur le moniteur. Pour télécharger des données depuis Galileo, cliquez sur NOUVEAU dans le menu CARNET pour ouvrir et donner un nom à un nouveau carnet de plongée. Cliquez ensuite sur l'icône TRANSFÉRER LES PLONGÉES : un encadré apparaitra à l'écran, identifiant l'ordinateur à partir duquel les données sont téléchargées, et une barre de progression affichera le statut du transfert.

Vous pouvez choisir de transférer toutes les plongées ou seulement les nouvelles (réglage par défaut) à partir de la mémoire de Galileo. Si vous choisissez de ne transférer que les nouvelles plongées, SmartTRAK ne transférera que les plongées ultérieures aux plus récentes qui sont déjà enregistrées dans le carnet de plongée du PC.

Une fois que les données sont téléchargeées, une fenêtre vous montrera une table listant toutes les plongées, lorsque vous enCHOISSEZ une, une autre fenêtre vous affichera tous ses détails. À partir de ces fenêtres, vous pouvez ajouter et éoperator vos informations de plongée.

4.4 Chargement d'images

La mémoire de Galileo vous permet d'enregistrer jusqu'à 100 images bitmap en niveaux de gris qui peuvent être visualisées à la surface ou sous l'eau, tel que cela est décrit aux chapitres 2 et 3.

Pour manipuler les images, vous devez désigner RÉGLAGE GALILEO dans les OPTIONS. Cela affichera la fenêtre des réglages de Galileo, qui possède divers onglets sur le côté droit. Cliquez sur l'onglet IMAGES, et vous verrez une fenêtre similaire à celle décrite ci-dessous.

Les images qui sont déjà enregistrées dans la mémoire de Galileo seront affichées à l'extrême droit de votre écran. Leur séquence correspond à l'ordre réel de visualisation sur l'écran de Galileo. Cette séquence ne peut être modifiée qu'en supprimant et rechargeant les images. Pour supprimer une image, sélectionnez-la en cliquant dessus et appuyez sur le bouton SUPPRIMER sous la prévisualisation.

Pour charger des images vers Galileo, utilisez la boîte de dialogue sur la gauche pour chercher sur tout disque dur et localiser les images qui vous intéressent. Avant d'avoir choisi une image, SmartTRAK affiche une prévisualisation en niveaux de gris de celle-ci, telle qu'elle apparaitra sur Galileo. Vous pouvez ajuster les niveaux de gris à l'aide des curseurs qui se trouvent au-dessus de la prévisualisation, puis cliquez sur les flèches au-dessus pour transférer l'image vers Galileo.

Si vous voulez charger des images depuis Galileo vers le PC, CHOISSEZ une image et cliquez sur la flèche qui est en dessous dans la fenêtre de prévisualisation.

Voussousseussoimipertedu textedeans GalileoaI'aide de la fonction IMPORTDE TEXTE: parexample, chargezquellesmageshabituelsaveclesquelsyoucommuniquerezavec voirecoequipieretlorsquelebesoin s'enfaitsentiraffichezles messages pour lui montrer. Ou alorsyouspouzeecrireunprogramme deplongeetreveoirlorsdeplongee. La fonction IMPORTDE TEXTE transformeltexte queyouecrivez danslechampen images bitmap àI'aideofSmartTRAKqueyoupourrezalorscharger surGalileo.

4.5 Chargement de langues

Tous les menus et les réglages de Galileo sont affichés en texte complet dans l'une des langues que vous pouvez désirer, comme cela est expliqué à la section 2.9.2. De même, lors de la plongée, les avertissements et les alarmes sont affichés en texte complet dans la langue.

D'autres langues sont disponibles gratuitement sur www.scubapro-uwatec.com pour Galileo. Pour installer une nouvelle langue sur Galileo, téléchargez cette langue du site Internet SCUBAPRO UWATEC vers votre PC. Avec SmartTRAK, trouvez le fichier de langue sur votre disque dur, puis importez-le en cliquant sur le bouton IMPORT et appuyez sur la flèche pour le transférer vers Galileo. Sur le côté droit de l'écran, vous verrez la liste complète des langues qui sont installées sur Galileo. Vous pouvez retirer une langue en cliquant dessus et en appuyant sur le bouton SUPPRIMER.

4.6 Mise à jour ou mise à niveau du logiciel

Galileo est équipé d'un microprocesseur reprogrammable qui vous permet de gérer à jour votre ordinateur de plongée avec les nouvelles technologies UWATEC. Veuillez vous reporter aux informations données sur www.scubapro-uwatec.com pour ce qui concerne les mises à jour ou les mises à niveau.

Altitude de fonctionnement :

avec décompression - du niveau de la mer à environ 4000 m - sans décompression (mode profondimètre) - n'importe quelle altitude

Profondeur maximale : 330 m ; précision 0,1 m jusqu'à 99,9 mètres et 1 mètre à des profondeurs supérieures à 100 mètres. La résolution en pieds est toujours de 1 pied. La précision est supérieure à 2 % ±0,2 m.

Pression ambiantemaximale : 34 bars Pression maximum de service émetteur

Smart: 300 bars

Compass numérique :

• précision de la mesure:
• précision: +/- 1° + 5 % d'angle d'inclinaison (exemple : à 50° d'inclinaison, la précision est de +/- 3,5°)
• angle d'inclinaison : jusqu'à 80°

Horloge : horloge à quartz, affichage de l'heure, date, durée de la plongée jusqu'à 999 minutes

Concentration en oxygène : réglable entre 21 % et 100 %

Température de fonctionnement :

-10°C à +50°C / 14°F à 122°F

Alimentation :

• Galileo : CR12600SE ou CR2NP - Émetteur haute pression : CR2450 - Émetteur code Polar T31:

non-remplaçable par l'utilisateur

Durée de vie de la pile :

• Galileo: 3 à 5 ans ou 300 à 500 plongées. La durée de vie de la batterie dépend dans la pratique du nombre de plongées par an, de la durée de chaque plongée, de la température de l'eau et de l'utilisation du compas numérique et de l'éclairage.
• Émetteur haute pression : 3 ans ou de 150 à 200 plongées. La durée de vie réelle de la pile dépend du nombre de

plongées par an, de la durée de chaque plongée et de la température de l'eau.

Émetteur code polar T31:

2500 heures d'utilisation. L'émetteur est activé par le contact de l'humidité, par conséquent le laisser sur une serviette humide, par exemple, utilisera de l'énergie de la pile. Si vous pensez que la pile est épuisée, contactez un Centre d'entretien agréé Polar pour obtenir un émetteur de remplacement. Polar recycle les émetteurs usagés.

5.2 Entretien

La sonde de pression de la bouteille et les pièces de ce produit qui sont utilisées pour mesurer la pression de la bouteille devraient subir un entretien chez un distributeur agréé SCUBAPRO UWATEC, une année sur deux ou après 200 plongées (la première de ces conditions qui est remplie). De plus, la précision de la mesure de profondeur doit être vérifiée tous les deux ans. En-dehors de cela, Galileo est pratiquement sans entretien. Tout ce que vous devez faire est de le rincer soigneusement à l'eau douce après chaque plongée et de changer la pile lorsque celle-ci est nécessaire. Pour éviter les problèmes potentiels avec votre Galileo, les conseils suivants contribueront à vous assurer des années d'utilisation sans problèmes :

• Évitez de laisser tomber ou de secouer votre Galileo
• n'exposez pas Galileo à une lumière du soleil intense et directe
• . S'il y a des problèmes avec l'activation à l'eau, utilisez de l'eau savonnée pour nettoyer Galileo et séchez-le soigneusement. Le boîtier de Galileo peut être traité avec de laGRaisSESiLicone, mais n'appliquez pas laGRaisSESiLicone sur les contacts devant détecteur l'eau!
• Ne nettoyez pas Galileo avec des liquides contenant des solvents.
• Vérifiez la capacité de la pile avant chaque plongée.
• Si l'arrêt de la pile est affiché, remplacez la pile.
• Si un message d'erreur quelconque apparait sur l'affichage, portez Galileo chez un distributeur agreé SCUBAPRO UWATEC.

L'émetteur code Polar T31 est un instrument de haute technologie et doit être manipulé avec soin. Les suggestions suivantes vous aideront à respecter les obligations inhérentes à votre garantie :

• Rangez dans un endroit sec et frais. Ne le rangez pas dans un milieu humide, dans un matériel non perméable à l'air (par exemple un sac en plastique) ou avec des matériels conducteurs tels qu'une serviette mouillée.
• Conservez-le propre : utilisez une solution aqueuse de savon doux, et séchez-le avec une serviette douce. N'utilisez jamais d'alcool ou de matériel abrasif tel que la laine de verre ou les produits chimiques de nettoyage.
• Conservez-le à l'abri de la chaleur ou du froid extrêmes. La température d'utilisation se situe dans la plage entre -10 °C et 50 °C/14 °F et 122 °F.
• Ne l'exposez pas à la lumière du soleil directe pendant de longues périodes, comme par exemple en le laissant dans une voiture.
• Ne tordez ou ne distendez pas l'émetteur, cela pourrait endommager les électrodes.
• Ne le séchez pas avec autre chose qu'une serviette douce. Une mauvaise manipulation pourrait endommager les électrodes.

Attention

Nous conseillons de faire replacer la pile de Galileo par un distributeur agréé SCUBAPRO UWATEG. Le changement doit se faire avec un soin tout particulier, de manière à empêcher l'eau de pénétrer. La garantie ne couvre pas les dommages dus à un mauvais remplacement de la pile.

Galileo enregistre les informations concernant la saturation des tissus dans une mémoire

non volatile, la pile peut donc être remplacée à tout moment entre les plongées sans perte d'informations.

Pour remplacer la pile, vous avez besoin d'une pièce de monnaie ou de l'outil universal SCUBAPRO, et d'un chiffon propre.

Attention

• Un cache de compartiment de la pile qui fuit peut provoquer la destruction de Galileo par fuite d'eau ou le faire s'éteindre sans avertissement préalable.
• Ouvrez toujours le compartiment de la pile dans un environnement sec et propre.
• N'ouvre le compartiment de la pile que pour remplacer celle-ci.
• Séchez Galileo avec un chiffon doux.
• Dévissez le cache du compartiment de la pile à l'aide d'une pièce de monnaie ou de l'outil spécial.

1. Inspectez le joint torque du cache du compartment de la pile. Si vous VOYZ des traces de fuites d'eau, des degats ou des defauts sur le joint torque, remplacez-le par une piece de rechange d'origine UWATEC (Ref. 06.202.693). Le joint torque est fourni avec le kit pile UWATEC pour Galileo (PN 06.202.872). Lorsque vous remplacez le joint torque, vérifie bien que le nouveau joint est en parfait état et bien lubrifié, et que les surfaces du joint torque, de sa rainure et de sa jointure sont propres de toute poussière ou saleté.
2. Retirez l'ancienne pile et jetez-la d'une manière respectueuse de l'environnement.
3. Vérifiez la polarité de la nouvelle pile. Galileo pourrait être endommagé si

Si vous ne mettez pas correctement en place la pile. Insérez la pile de manière que le côté « + » pointe vers l'extérieur du compartiment.

1. Révissez le couvercle du compartiment de la pile. Tournez le couvercle jusqu'à ce qu'il soit flush avec la surface et que la rainure soit alignée avec la marque qui se trouve sur le boîtier. Les dommages provoqués à Galileo du fait d'un mauvais positionnement du couvercle du compartiment de la pile ne sont pas couverts par la garantie.

1. Vérifiez que Galileo fonctionne en l'allumant.

• À prose une plongée, Galileo conserve les données de saturation des tissus pendant une heures en surface, jusqu'à désaturation complète. Si vous changez la pile alors qu'il reste du temps de désaturation dans les données de Galileo, les données des tissus ne seront pas perdues, mais Galileo reprendra les dernières données enregistrées. En conséquence, les données affichées à l'écran de surface juste après le changement de la pile (temps de désaturation, intervalle de surface, temps d'interdiction de vol et CNS O_2) peuvent être différentes de celles qui étaient affichées juste avant le retrait de la pile.
• Après avoir remplacé la pile, vous devez régler la date et l'heure.

Attention

Nous conseillons de faire remplacer la pile de l'émetteur par un distributeur agréé SCUBAPRO UWATEC. Le changement doit se faire avec un soin tout particulier, de manière à empêcher l'eau de pénétrer. La garantie ne couvre pas les dommages dus à un mauvais remplacement de la pile.

Pour demeilleurs résultats, utilisez'ensemble de pile pour l'émetteur, PN 06.201.920, qui comprend une pile CR2450 et un joint torque pour le capuchon de l'émetteur 26,00 × 2,00 ~mm.

Attention

• Ne touchez jamais la surface métallique de la pile avec des doigts nus. Les deux pôles de la batterie ne doivent jamais être mis en court-circuit.
• Un capuchon d'émetteur qui fuit peut provoquer la destruction de celui-ci par fuite d'eau ou le faire s'éteindre sans avertissement préalable.
• Ouvrez toujours l'émetteur dans un environnement sec et propre.
• N'ouvrez l'émetteur que pour remplacer la pile.

1. Retirez l'émetteur du port HP du premier étage du détendeur.
2. Sèchez l'émetteur avec un chiffon doux.
3. Retirez les 3 vis avec un tournevis cruciforme.
4. Retirez soigneusement le capuchon de l'émetteur.
5. Retirez soigneusement le joint torique du capuchon de l'émetteur. Faites attention à ne pas endommager les surfaces d'étanchéité.
6. Retirez la pile en la tenant des deux côtés. Ne touchez pas les contacts ou les pièces électroniques.

Attention

Si vous remarquez des traces de fuites d'eau, de dégâts ou autres défauts sur le joint torique, n'utilisez pas l'émetteur dans cet état pour les plongées à voir. Portez-le chez un distributeur agréé SCUBAPRO UWATEC pour vérification.

1. Mettez toujours un nouveau joint torique lorsque vous remplacez la pile, et jetez l'ancien joint. Vérifiez bien que le nouveau joint torique lubrifié est en parfait état, et que le joint, sa rainure et la surface d'étanchéité de l'émetteur, ainsi que le capuchon de l'émetteur, soient parfaitement exempts de saleté et de poussière. Si nécessaire, nettoyez les pièces avec un chiffon doux. Insérez le joint torique dans sa rainure.
2. Attendez 30 secondes, puis mettez la nouvelle pile en place. Vérifiez que le côté « + » fait face à l'extérieur de l'émetteur. L'émetteur pourrait être endommagé si vous ne mettez pas correctement en place la pile.
3. L'émetteur va maintenant effectuer un test automatique et passer en mode « prêt » après 60 secondes.

5.3 Garantie

Galileo est garanti deux ans contre les défauts de fabrication et de fonctionnement. La garantie ne couvre que les ordinateurs de plongée qui ont été achetés chez un distributeur agréé SCUBAPRO UWATEC. Les réparations ou les remplacements effectués pendant la période de garantie ne prolongent pas la durée de cette garantie. Les pannes et les défauts sont exclus de la garantie s'ils sont dus à :

• une usure excessive due à des influences extérieures, par exemple des dommages lors du transport, provoqués par des chocs et des coups, l'influence du temps ou d'autres phénomènes naturels
• l'entretien, la réparation ou l'ouverture de l'appareil de plongée par toute personne qui ne serait pas agréée pour ce faire par le fabricant
• des tests de pression qui ne seraient pas effectués dans l'eau
• des accidents de plongée
• un mauvais positionnement du couvercle du compartiment de la pile.

Pour les marchés de l'Union Européenne, la garantie de ce produit est régie par la législation Européenne en vigueur dans chaque état membre de l'U. E.

Toutes les demandes de garantie doit être envoyées à un distributeur/agréé SCUBAPRO UWATEC avec une preuve d'achat datée. Consultez www.scubapro-uwatec.com pour couvrir le distributeur le plus proche.

L'émetteur code Polar T31 bénéficia d'une garantie de deux ans. Pour l'entretien ou un remplacement, veuillez contacter un Centre d'entretien agréé Polar uniquement. Toutes les demandes de garantie doivent être accompagnées d'une preuve d'achat datée.

5.4 Index

Activation à l'eau 36

Alarmes 44

Altimetre 24

Appairage de l'émetteur 7,13

Avertissement d'interdiction de plongée 10

Avertissements 24

Barre d'azote 52,58

Barre d'oxygène 52

Batterie 11,49,78,79

Boutons 13,71

Cardio-fréquencemètre 15,38

Carnet de plongée 42,68,74

Chronomètre 7,53,55,69

CNS O2 7,26,44,47

Compass numérique 22,55

Compte à rebours de palier de sécurité 19, 57

Concentration en oxygène 18,64

Configuration de l'affichage 12, 37, 52, 53

Configurations de l'écran 12, 37, 53, 54, 55

Contraste de l'affichage 36

Date 34

Déclinaison 24

Désaturation 7,9

Données propriétaires 9,40

Durée d'interdiction de vol 7, 9

Éclairage 36,58

Entretien 77

Fuseau hora 34

UTC Fuseaux horaires 8,34

Graphique azote résiduel 52

Graphique de la pression de la bouteille 35, 52

Graphique de saturation

Graphique de saturation des tissus 52, 58

Graphique vitesse de remontée 44

Heure du jour 34

Horloge alarme 33

Image de démarrage 38

Images 40,58,75

Informations d'urgence 11,40

Informations techniques 77

Interface PC 72

Intervalle en surface 8,10

IrDA 7,36

Lacs de montagne 10,62

Langue 38,76

Microbulles 59

Mise en place de l'émetteur 13

MOD 7,46

Mode déactivation des sons 22

Mode profondimètre 19,69

Mode SOS 8,10,40

Nitrox 7,43

Niveau de MB 7,19,59

Personnalisation 37

Planificateur 40,69

Plongée en altitude 62

PMG-Prédictif multigaz 7,22,63

ppO2max 8,20,43,46

Prendre l'avion après la plongée 10

Pression de la bouteille du coéquipier 14, 52

Pression partielle d'oxygène 43, 46

RBT (autonomie restante réelle) 8,30,34,48,51

Réglages horloge 33

Remise à zéro désaturation 21

Remise à zéro Nitrox 20,65

Retour aux paramètres d'usine 37

Réveil 33

Signets 56

SmartTRAK 72

Toxicité de l'oxygène 26, 43, 47

Type d'eau 21

Unités 38

Vitesse de remontée 44
