Type de produit	Baie de stockage rackable 12 baies
Marque	LaCie
Modèle	12BIG RACK SERIAL
Hauteur rack	2U (8.8 cm)
Dimensions (L x P x H)	48.2 x 68.6 x 8.8 cm
Poids (sans disques)	Environ 22 kg
Nombre de baies	12
Type de disques pris en charge	SAS et SATA 3.5 pouces
Interface	SAS (Serial Attached SCSI)
Alimentation	Double alimentation redondante (en option)
Refroidissement	Ventilateurs redondants
Capacité maximale	Jusqu'à 144 To (avec disques 12 To)
Fonctions principales	Stockage haute capacité, RAID matériel (selon configuration), remplacement à chaud des disques
Compatibilité systèmes d'exploitation	Windows, macOS, Linux (via contrôleur SAS)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Verrou inviolable sur chaque tiroir disque
Pièces détachées et réparabilité	Disques durs et alimentations remplaçables à chaud ; contacter le support LaCie
Garantie	5 ans (sous conditions)
Informations générales	Conçue pour usage professionnel en rack 19 pouces

FOIRE AUX QUESTIONS - 12BIG RACK SERIAL LACIE

Comment installer un disque dur dans le LaCie 12Big Rack Serial ?

Désengagez le verrou inviolable (clé tournée vers la droite). Relâchez la poignée en appuyant sur le loquet. Insérez le module porte-disque dans une baie vide en le faisant glisser jusqu'à ce qu'il s'arrête. Poussez fermement jusqu'à ce que la poignée s'encastre avec un clic. Verrouillez en tournant la clé dans le sens inverse des aiguilles d'une montre jusqu'à ce que le voyant rouge apparaisse.

Que faire si un disque dur tombe en panne ?

Le remplacement à chaud est supporté. Retirez le disque défaillant en déverrouillant le tiroir, puis insérez un nouveau disque SAS ou SATA de capacité identique ou supérieure. Le volume RAID se reconstruira automatiquement (selon la configuration).

Comment verrouiller et déverrouiller un tiroir disque ?

Utilisez la clé fournie. Pour verrouiller, tournez la clé dans le sens inverse des aiguilles d'une montre jusqu'à ce que le voyant rouge apparaisse. Pour déverrouiller, tournez dans le sens horaire jusqu'à ce que le voyant disparaisse.

Quels types de disques durs sont compatibles ?

Cette baie accepte les disques SAS et SATA de format 3.5 pouces. Les disques SAS sont recommandés pour les performances et la fiabilité en environnement professionnel.

Puis-je utiliser des disques SATA dans cette baie ?

Oui, les disques SATA sont compatibles. Veillez à utiliser des modèles conçus pour une utilisation 24h/24 et 7j/7 (disques NAS ou entreprise). Les performances seront inférieures à celles des disques SAS.

Comment accéder à l'interface de gestion ?

La baie peut être gérée via un port de gestion dédié (selon modèle) ou par le logiciel LaCie RAID Manager. Consultez la notice pour les détails de connexion réseau.

La baie est-elle compatible avec tous les serveurs ?

Elle est conçue pour un rack 19 pouces standard de hauteur 2U. Assurez-vous que votre serveur dispose d'un contrôleur SAS compatible. Vérifiez les prérequis dans la documentation.

Que faire en cas de panne d'alimentation ?

Si votre modèle est équipé d'une alimentation redondante, l'autre module prend le relais automatiquement. Remplacez le bloc défectueux à chaud. En cas d'alimentation unique, branchez la baie sur un onduleur.

Comment nettoyer la baie de stockage ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de liquides, de sprays ou de chiffons humides. Évitez les produits abrasifs qui pourraient endommager la surface.

Où puis-je trouver des pièces détachées ou une assistance ?

Contactez le support LaCie ou un revendeur agréé. Les disques durs et les alimentations sont des pièces remplaçables par l'utilisateur. La garantie peut couvrir les défauts de fabrication.

MODE D'EMPLOI 12BIG RACK SERIAL LACIE

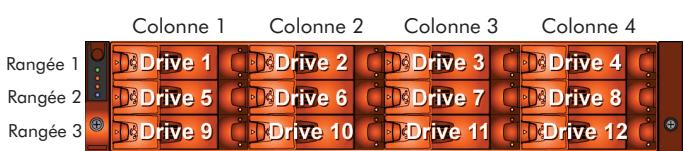

1.1. Installation de disques

ATTENTION : toutes les baies à disque doivent être installées avec un module porte-disque ou un module factice. Aucune baie ne doit être laissée vide.

1. Assurez-vous que le verrou inviolable n'est pas enclenché (voir la figure 2)

Figure 2: Verrou inviolable du disque

1. Relâchez la poignée du module porte-disque en appuyant sur le loquet de la poignée vers la droite et insérez le module dans le boîtier.
2. Faites glisser doucement le module porte-disque dans le boîtier jusqu'à ce qu'il soit arrêté par le levier sur la droite du module porte-disque (voir figure 3).

Figure 3: Installation d'un porte-disque (1)

1. Le pied du socle du porte-disque s'introduira dans une fente du boîtier. Continuez à pousser franchement jusqu'à ce que la poignée s'insère complètement. Vous entendrez un clic une fois le loquet inséré et lorsque la poignée est maintenue fermée (voir figure 4).

Figure 4: Installation d'un porte-disque (2)

1. Insérez avec précaution la clé du verrou inviolable dans la fente de la poignée et tournez la clé dans le sens inverse des aiguilles d'une montre jusqu'à ce que le voyant rouge apparaisse dans l'ouverture à côté de la clé (voir figure 2).
