12BIG RACK FIBRE 8 DUAL - Stockage externe LACIE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Stockage en réseau (NAS) avec connectivité fibre
Capacité de stockage	Jusqu'à 96 To (avec 12 disques de 8 To)
Interface de connexion	Fibre optique 8 Gbit/s
Dimensions approximatives	482 x 450 x 88 mm
Poids	Environ 20 kg (sans disques)
Compatibilités	Compatible avec les systèmes d'exploitation Windows, macOS et Linux
Fonctions principales	RAID, sauvegarde, partage de fichiers, accès à distance
Alimentation électrique	220-240 V AC, 50/60 Hz
Consommation électrique	Environ 300 W (en fonctionnement)
Entretien et nettoyage	Nettoyer régulièrement les ventilateurs et les grilles d'aération
Pièces détachées et réparabilité	Disques durs remplaçables, pièces internes accessibles pour maintenance
Sécurité	Protection contre les surcharges, ventilation active pour éviter la surchauffe
Informations générales	Idéal pour les professionnels nécessitant un stockage haute capacité et rapide

FOIRE AUX QUESTIONS - 12BIG RACK FIBRE 8 DUAL LACIE

Comment connecter le LACIE 12BIG RACK FIBRE 8 DUAL à mon ordinateur ?

Pour connecter le LACIE 12BIG RACK FIBRE 8 DUAL, utilisez les câbles fibre optique fournis et branchez-les aux ports SFP de votre ordinateur et du LACIE. Assurez-vous que les deux appareils sont éteints avant de procéder à la connexion.

Que faire si le disque dur n'est pas détecté par mon système ?

Vérifiez que tous les câbles sont correctement connectés et que l'alimentation est branchée. Ensuite, redémarrez votre ordinateur. Si le problème persiste, essayez de connecter le dispositif à un autre ordinateur pour vérifier s'il est détecté.

Comment formater le LACIE 12BIG RACK FIBRE 8 DUAL ?

Pour formater le disque, ouvrez l'utilitaire de disque sur votre ordinateur, sélectionnez le LACIE 12BIG RACK FIBRE 8 DUAL dans la liste des disques, puis choisissez l'option 'Formater'. Suivez les instructions à l'écran pour choisir le système de fichiers souhaité.

Puis-je utiliser le LACIE 12BIG RACK FIBRE 8 DUAL avec un système d'exploitation différent ?

Oui, le LACIE 12BIG RACK FIBRE 8 DUAL est compatible avec plusieurs systèmes d'exploitation, y compris Windows et macOS. Assurez-vous cependant de formater le disque dans un format compatible avec votre système d'exploitation.

Comment résoudre les problèmes de performance lente ?

Vérifiez l'utilisation du disque dans le gestionnaire de tâches ou le moniteur d'activité. Si le disque est presque plein, envisagez de supprimer des fichiers ou d'archiver des données. Vous pouvez également vérifier les mises à jour du firmware et des pilotes.

Que faire si le LACIE 12BIG RACK FIBRE 8 DUAL émet des bruits inhabituels ?

Si le disque émet des bruits inhabituels, cela peut indiquer un problème matériel. Éteignez immédiatement le dispositif et vérifiez les connexions. Si le bruit persiste après avoir redémarré, contactez le support technique.

Comment sauvegarder mes données sur le LACIE 12BIG RACK FIBRE 8 DUAL ?

Pour sauvegarder vos données, vous pouvez utiliser un logiciel de sauvegarde ou simplement faire glisser et déposer vos fichiers sur le disque dans l'explorateur de fichiers de votre système.

Le LACIE 12BIG RACK FIBRE 8 DUAL est-il sécurisé ?

Le LACIE 12BIG RACK FIBRE 8 DUAL propose des options de sécurité telles que le chiffrement des données. Assurez-vous de configurer ces options via le logiciel fourni pour protéger vos informations.

MODE D'EMPLOI 12BIG RACK FIBRE 8 DUAL LACIE

1.1. Manipulation sûre 2 1.2. Sécurité 2 1.3. Consignes de sécurité relatives au système de rack 2 1.4. Utilisation du PCM 3 1.5. Consignes de sécurité relatives aux décharges électrostatiques 3 1.6. Mise au rebut de la batterie 3

2. Préparation 4

2.1. Avant de commencer 4 2.2. Déballage du système de stockage 4 2.3 Retrait des PCM et des lecteurs de disque 4

3. Installation du rack 5

3.1. Conditions d'installation du rack 5 3.2. Procédures d'installation du rack 5

4.1. Installation des modules SFP 6 4.2. Branchement des boîtiers 7 4.3. Branchement de plusieurs boîtiers 8 4.4. Connexion des câbles d'alimentation et mise en route du système 8

1.1. Manipulation sûre

• Un boîtier peut peser jusqu'à 27 kg. N'essayez pas de soulever le boîtier par vos propres moyens.
• Enlevez toujours tous les PCM et les lecteurs de disque pour allégger le poids avant d'installer le boîtier sur un rack ou de l'en PTR.

1.2. Sécurité

• Tous les modules de connexion et vides sont inclus dans le boîtier ignifuge et ne doivent en être retirés que lorsqu'un module de rechange peut être immédiatement installé. Le boîtier ne doit pas être utilisé tant que tous les modules ne sont pas installés.
• Débranchez les câbles avant de déplacer le boîtier.
• Débranchez les PCM si vous pensez que le système a été endommagé de quelque manière que ce soit.

Le boîtier ne doit fonctionner qu'avec une tension d'entrée comprise entre 100 et 240V.

• Afin de satisfaire aux exigences thermiques, d'émissions et de sécurité en vigueur, aucun couvercle ne doit être désinstallé et toutes les baies et tous les logements doivent être équipés de modules de connexion.
• Le câble d'alimentation fait office de disjoncteur. Veillez à ce que les prises de courant soient situées à proximité de l'appareil et facilement accessibles.
• Lorsqu'elles sont alimentées par plusieurs sources d'alimentation, débranchez tous les cordons pour obtenir une isolation électrique totale.
• Déconnectez toujours le câble d'alimentation du PCM avant de le retirer.
• Les cordons d'alimentation doivent être correctement reliés à la terre. Vérifier la mise à la terre du boîtier avant de le mettre sous tension.
• Prévoyez une source d'alimentation appropriée, pourvue d'une protection contre les surcharges électriques afin de répondre aux normes figurant dans les caractéristiques techniques.

ATTENTION : si l'utilisation de cet appareil n'est pas conforme aux instructions fournies par LaCie, la protection qu'il fournit peut être altérée.

ATTENTION : la prise RJ45 sur le contrôleur RAID est prévue pour la connexion Ethernet uniquement et doit être branchée à un réseau de télécommunications.

Remarque importante : produit laser de classe 1.

Le contrôleur RAID LaCie 12big Rack Fibre 8 est livré avec des modules d'émetteur-recepteur optique SFP. Il comporte un laser conforme aux normes Laser Class 1, US 21 CFR (J) et EN 60825-1, UL (NRTL) et TUV.

IMPORTANT : les modules optiques fournis et installés par l'utilitaire final doivent être des COMPOSANTS CERTIFIÉS UL (ou tout autre laboratoire de test nord-américain reconnu au plan national) et être approvés par TÜV (ou tout autre laboratoire européen de test de sécurité des produits). De plus, le laser du module doit être conforme aux normes Laser Class 1, US 21 CFR (J) et EN 60825-1.

1.3. Consignes de sécurité relatives au système de rack

Les normes de sécurité suivantes doivent être prises en compte lors de l'installation dans une armoire rack.

• Le modèle de rack doit supporter le poids total des boîtiers installés et intégrer des fonctions de stabilisation permettant d'éviter que le rack ne bascule ou ne soit renversé lors de son installation ou de son utilisation dans des conditions normales.
• Pour charger un rack, remplissez-le de bas en haut et videz-le du haut en bas.
• Ne faites pas glisser plusieurs boîtiers à la fois en dehors du rack afin d'éviter que le rack se renverse.
• Le rack doit prendre en considération la température ambiantemaximale de fonctionnement du boîtier (40 °C).
• Tous les modules de connexion et vides sont inclus dans le boîtier ignifuge et ne doivent en être retirés que lorsqu'un module de rechange peut être immédiatement installé. Le boîtier ne doit pas être utilisé tant que tous les modules ne sont pas installés.
• Débranchez les câbles avant de déplacer le boîtier.
• Débranchez les PCM si vous pensez que le système a été endommagé de quelque manière que ce soit.
• Le boitier ne doit fonctionner qu'avec une tension d'entrée comprise entre 100 et 240 V.
• Afin de satisfaire aux exigences thermiques, d'émissions et de sécurité en vigueur, notamment le
• Le câble d'alimentation fait office de disjoncteur. Veillez à ce que les prises de courant soient situées à proximité de l'appareil et facilement accessibles.
• Lorsqu'elles sont alimentées par plusieurs sources d'alimentation, débranchez tous les cordons pour obtenir une isolation électrique totale.
• Déconnectez toujours le câble d'alimentation du PCM avant de le retirer.
• Les cordons d'alimentation doivent être correctement reliés à la terre. Vérifier la mise à la terre du boîtier avant de le mettre sous tension.
• Prévoyez une source d'alimentation appropriée, pourvue d'une protection contre les surcharges électriques afin de répondre aux normes figurant dans les caractéristiques techniques.
• Le système doit être mis sous tension avec un système d'évacuation d'air sous pression (contre-pression créée par les portes du rack et les obstacles ne pouvant être supérieur à 5 pascals [0,5 mm de colonne d'eau]).
• Le rack doit disposer d'un système de distribution électrique. Il doit fournir une protection contre les surtensions au boîtier et ne doit pas être surchargé par le nombre total de boîtiers installés. La consommation électrique indiquée sur la plaque signalétique doit être respectée.
• Le système de distribution électrique doit fournir une mise à la masse fiable pour chaque boîtier du rack.
• Chaque PCM dans un boîtier dispose d'un courant maximal d'isolement à la terre de 1,0 mA à 60 Hz, 264 V. La conception du système de distribution électrique doit prendre en considération un courant total d'isolement à la terre de tous les PCM dans tous les boîtiers. Le rack peut nécessiter une étiquette « COURANT D'ISOLEMENT À LA TERRE ÉLEVÉ ». La mise à la terre est indispensable avant de brancher une alimentation.
• Le rack, lorsqu'il est configuré avec les boîtiers, doit répondre aux normes de sécurité UL 61000-3 et IEC 61000-3/EN 61000-3.

1.4. Utilisation du PCM

Le boîtier RAID et le boîtier d'extension sont prévus pour l'alimentation et le fonctionnement de deux PCM. Toutefois, dans des situations critiques, le système autorise une défaillance de l'un des PCM tout en poursuivant les opérations habituelles. L'installation doit toujours comprendre deux PCM. Une

configuration avec un seul PCM ne permet pas d'offrir une alimentation redondante N + 1 et la défaillance de cet unique PCM risque d'entraîner une perte des données.

Vous devez remplacer le PCM défaillant dans les 24 heures.

Une fois qu'un des PCM a été enlevé, le remplacement doit être effectué dans les 10 minutes qui suivent.

AVERTISSEMENT : ne retirez pas les couvercles du PCM. Risque d'électrocution. Renvoyez le PCM à LaCie pour qu'il soit remplaçé.

AVERTISSEMENT : n'enlevez pas de PCM sans qu'un remplacement puisse être effectué immédiatement. Le boîtier ne doit pas être utilisé tant que tous les modules ne sont pas installés.

1.5. Consignes de sécurité relatives aux décharges électrostatiques

Assurez-vous de porter une bande antistatique appropriée pour poignet ou cheville et veillez à respecter les consignes habituelles de sécurité relatives aux décharges électrostatiques en manipulant les modules et les composants. Évitez tout contact avec le fond de panier et les connecteurs du module, etc. Les dommages liés aux décharges électrostatiques ne sont pas couverts par la garantie.

1.6. Mise au rebut de la batterie

Le contrôleur RAID LaCie 12big Rack Fibre 8 contient deux batteries : une grande batterie lithium-ion que l'utilisateur peut remplacer et une petite pile jaune au lithium « SNAPHAT » non remplaçable par l'utilisateur.

AVERTISSEMENT : risque d'explosion si la batterie n'est pas mise au rebut selon les règles. Mettez les batteries usagées au rebut conformément aux consignes de LaCie et aux normes nationales.

ATTENTION : il y a un risque d'explosion si la batterie du contrôleur RAID

2. Préparation

Figure 1: déballage du système de stockage

2.1. Avant de commencer

Avant de commencer, assurez-vous que l'emplacement dans lequel vous souhaitez installer et utiliser votre système de stockage dispose des éléments suivants :

• Une alimentation en courant alternatif standard d'une source indépendante ou d'un bloc de distribution électrique de rack avec un onduleur.
• Un ordinateur hôte avec un HBA Fibre Channel standard (contrôleur hôte de bus) avec les derniers codes BIOS et pilotes. Suivez les instructions fournies avec votre contrôleur de bus hôte, puis installez l'adaptateur HBA et, si nécessaire, le logiciel de son pilote.

Pour les serveurs Microsoft Windows : insérez le disque du logiciel et du manuel d'utilisation, cliquez sur le bouton Pseudo LUN Driver (INF) et suivez les instructions d'installation qui s'affichent à l'écran.

2.2. Déballage du système de stockage

La boîte d'accessoires contient des cordons d'alimentation secteur, le CD du logiciel et du manuel d'utilisation, une clé du verrou inviolable, des câbles pour l'interface hôte, des câbles d'extension, des câbles RS232 et les composants matériels à rails pour le montage du rack.

1. Placez l'emballage de transport à proximité de l'emplacement où vous souhaitez installer le système de stockage.
2. rir les cartons. Vous pouvez contacter l'entreprise de transport afin de lui signaler les dommages.
3. Ouvrez le carton et retirez la boîte contenant le kit d'accessoires.
4. Soulevez la mousse de l'emballage qui se trouve sur le boîtier.
5. Enlevez l'enveloppe protectrice en plastique et vérifiez qu'il n'y a pas de dommage.
6. Soulevez le boîtier hors du carton et placez-le sur une surface de travail stable. Avant d'effectuer cette action, il est recommandé d'alléger le poids en retirant les PCM et les rangées supérieures de lecteurs de disque.

REMARQUE IMPORTANTE : consultez la section 2.3 « Retrait des PCM et des lecteurs de disque » pour connaître les procédures adaptées.

1. Une fois le boîtier installé sur une surface de travail stable, enlevez les lecteurs de disque restants, les contrôleurs RAID ou les modules E/S du disque avant l'installation en rack.

2.3. Retrait des PCM et des lecteurs de disque

1. Retirez les PCM.

Saisissez le loquet et le côté de la poignée du PCM entre le pouce et l'index. Puis, serrez-les et ouvrez la poignée pour faire sortir le PCM.

Attrapez la poignée et retirez le PCM de la baie du boîtier. Répétez ces opérations pour les PCM restants.

1. Retirez les lecteurs de disque.

Insérez la clé du verrou fournie dans la fente de la poignée du porte-disque et dans sa prise. Faites tourner la clé dans le sens inverse des aiguilles d'une montre jusqu'à ce que le voyant rouge disparaisse.

Relâchez la poignée du module porte-disque en appuyant du doigt sur le loquet de la poignée et en faisant tourner la poignée à droite, vers l'extérieur. Retirez le porte-disque de son logement. Répétez ces opérations pour les lecteurs restants.

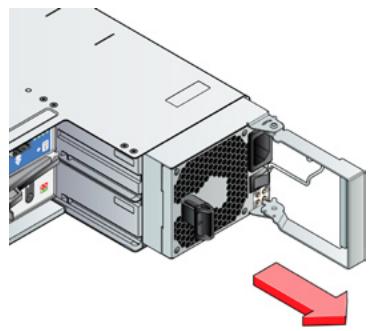

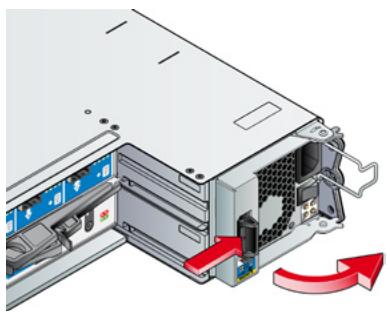

Figure 2: retrait des PCM et des lecteurs de disque

3.1. Conditions d'installation du rack

Les boîtiers LaCie 12big Rack Fibre 8 et LaCie 12big Rack Fibre 8 sont conçus pour une installation dans une armoire standard de 19 pouces.

• Le poids total du boîtier est d'environ 27 kg. Nous vous recommandons de ne pas soulever le boîtier par vos propres moyens.
• La profondeur minimum d'un montant (vertical) à l'autre du rack est de 700 mm. Ces dimensions incluent le câblage.
• Un espace minimum de 25 mm est nécessaire entre la porte du rack et la partie avant du boîtier et un espace de 50 mm entre la partie arrière du boîtier et l'arrière du rack est recommandé afin de maintenir un flux d'air correct.
• Le rack doit afficher une contre-pressure maximum de 5 pascals (0,5 mm de charge d'eau). Une pression de 5 pascals ou plus peut limiter le flux d'air et provoquer des problèmes de refroidissement.

3.2. Procédures d'installation du rack

1. Lorsque le boîtier est installé sur une surface de travail stable, fixez les glissières du châssis gauche et droit aux côtes du boîtier à l'aide des cinq vis à tête ronde M3x4 de chaque côté. La partie avant de la glissière du châssis dispose de deux tenons à installer dans les trous du bord avant du panneau lésral (voir figure 3).
2. Assemblez les loquets gauche et droit du châssis à l'aide des vis à loquet. Veillez à ce que le loquet soit orienté comme indiqué dans la figure 3, avec le bras à dessort situé contre sa butée. Sur le côté droit, la butée est située sur le dessus, et sur le côté gauche, elle est située en bas.

Figure 3: fixation des glissières du chassin sur le boîtier

1. Assemblez les supports du rack au montant comme suit. Les supports sont universels et peuvent être installés d'un côté comme de l'autre (voir figure 4).

a. Placez la goupille de guidage à l'arête de chaque support et insérez-la dans le trou du montant arrêté du rack. Reliez les supports au montant arrêté du rack en utilisant les rondelles et les vis fournies. Les vis ne doivent pas être serrées au maximum. b. Déployez le rail pour l'insérer entre les montants du rack. c. Attachez le support au montant avant du rack à l'aide des rondelles et des vis fournies. Les vis ne doivent pas être serrées au maximum. d. Resserrez les deux vis de fixation situées le long de la partie arrêté du support du rack.

Figure 4: Fixation des supports au rack (ensemble gauche illustré)

1. Montez les boîtiers dans le rack comme suit (voir figure 5) :

a. Faites-vous aider pour soulever le boîtier et l'aligner avec les rails du rack et insérez les glissières du châssis dans les rails du rack. b. Enoncez complètement le boîtier dans l'armoire du rack. c. Serrez les vis de montage des supports arrière dur rack qui'étaitAAParavant laissées desserrées. d. Retirez le boîtier jusqu'à ce qu'il atteigne les butées (environ 400 mm). e. Serrez les vis de montage des supports avant du rack qui étaientAAParavant laissées desserrées. f. Enforcez complètement le boîtier dans l'armoire du rack et fixez l'avant du rack à l'aide des attaches

sur les brides avant (placées juste à l'extérieur des poignées).

1. Réinstallez les modules de connexion qui ont été retirés pendant la préparation de l'installation, puis continuez en suivant les sections 4.1, 4.2, 4.3 et 4.4 pour terminer l'installation.

Figure 5: montage du boîtier dans un rack

4.1. Installation des modules SFP

1. Insérez le module émetteur-recepteur SFP dans le boîtier prévu à cet effet. Enforcez pour bien le placer. Veillez à ce que l'éjecteur soit installé dans son emplacement de stockage.
2. Installez les modules émetteur-récepteur SFP restants dans les boîtiers SFP restants à votre convenance.
3. Installez les câbles fiber channel en suivant les indications du schéma de câblage de la section 4.2.

Figure 6: Installation des modules SFP

4.2. Câblage des boîtiers

Les figures 7 à 14 montrent les configurations de câblage prises en charge. Repérez le schéma illustrant votre configuration et le câblage de vos différents boîtiers.

Host Server 1 Figure 7: câblage pour hôte simple, HBA unique et contrôleur simple

Host Server 1 Figure 8: câblage pour hôte simple, HBA unique et contrôleur simple

Host Server 1 Figure 9: câblage pour hôte simple, HBAs doubles et contrôleur double

Remarque importante : consultez la rubrique 2.3

« Retrait des PCM et des lecteurs de disque » pour connaître les procédures adaptées.

Figure 10: câblage pour hôtes doubles, HBA uniques et contrôleur double

Figure 11: câblage pour hôtes doubles, HBA doubles et contrôleur double

Figure 12: câblage pour hôtes doubles, HBA uniques et contrôleur double avec interrupteur

4.3. Branchement de plusieurs boîtiers

Les figures 13 et 14 montrent les configurations de câblage prises en charge pour les boîtiers multiples. Repérez le schéma illustrant votre configuration et branchez les câbles en conséquence.

Hôte Serveur 1 Figure 13: Boîtier LaCie 12big Rack Fibre 8 et extension: câblage pour hôtes doubles, contrôleur double

4.4. Connexion des câbles d'alimentation et mise en route du système

1. Connectez les cables d'alimentation aux PCM. Retirez la balle, insérez le cable et placez la balle au-dessus du cable. Répétez ces opérations pour les PCM restants. Assurez-vous que l'interrupteur MARCHÉ/ARRÊT est sur la position ARRÊT.
2. Fixez les cables d'alimentation aux blocs de distribution électrique, puis vérifiez qu'ils utilisent des sources d'alimentation séparées.
3. Mettez en marche le système de stockage en plaçant chaque interrupteur MARCHE/ARRÉT des PCM sur la position MARCHE.

Figure 14: Boîtier LaCie 12big Rack Fibre 8 et extension : câblage pour hôte double, contrôleur double avec interrupteur

Pour plus d'informations, consultez le guide de l'utilisateur LaCie 12big Rack Fibre 8, ainsi que le guide de l'utilisateur du module RAID du logiciel de gestion StorView Storage et le guide de l'utilisateur VT-100 RAID Configuration Utility.

Figure 15: connexion avec les cordons d'alimentation secteur
