US-122MKII - Interface audio TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB/MIDI
Dimensions (L x H x P)	179 x 136 x 47 mm
Poids	0,7 kg
Alimentation	Bus USB (5 V, max. 500 mA)
Fonctions principales	Deux entrées micro XLR avec alimentation fantôme 48 V, deux entrées ligne/jack (dont une haute impédance pour guitare), sorties ligne RCA, sortie casque, ports MIDI In/Out, écoute directe sans latence, sélecteur mono, échantillonnage jusqu'à 96 kHz/24 bits, compatible Mac OS et Windows
Entretien et nettoyage	Nettoyez l'appareil avec un chiffon doux et sec. Évitez l'humidité et les solvants. Éteignez avant nettoyage.
Sécurité	Ne pas exposer à l'eau, à la chaleur excessive ou à des chocs. Utilisez uniquement le câble USB fourni. Débranchez en cas d'orage ou d'inutilisation prolongée.
Pièces détachées et réparabilité	Contacter le support TASCAM ou un revendeur agréé. Aucune pièce réparable par l'utilisateur.
Informations générales	Interface USB 2.0 (compatible USB 1.1), résolution 16/24 bits, préamplis micro de haute qualité à faible bruit, alimentation fantôme commutable, logiciel Cubase LE4 inclus, robustes panneaux latéraux en aluminium.

FOIRE AUX QUESTIONS - US-122MKII TASCAM

Comment connecter l'US-122MKII à mon ordinateur ?

Connectez l'interface à un port USB de votre ordinateur à l'aide du câble USB fourni. L'interface est alimentée par le bus USB, donc aucune alimentation externe n'est nécessaire. Installez les pilotes si nécessaire (Windows) ou elle sera reconnue automatiquement sous Mac OS X.

Comment activer l'alimentation fantôme pour les micros ?

L'alimentation fantôme 48 V s'active via un commutateur situé sur le panneau avant. Assurez-vous que vos micros sont compatibles avant d'activer l'alimentation fantôme. Ne branchez/débranchez pas de micros lorsque l'alimentation est active.

Quel logiciel est inclus avec l'interface ?

L'US-122MKII est livrée avec Cubase LE4, un logiciel de production musicale complet pour enregistrer, éditer et mixer vos pistes audio.

Puis-je utiliser l'interface sans ordinateur ?

Non, l'US-122MKII nécessite un ordinateur avec un port USB pour fonctionner. Elle agit comme une carte son externe et n'a pas de mode autonome.

Comment brancher une guitare électrique ?

Branchez votre guitare dans l'entrée LINE/GUITAR IN R en utilisant un câble jack 6,35 mm. Placez le commutateur à côté de l'entrée en position GUITAR pour activer l'impédance haute (1 MΩ) adaptée aux guitares et basses.

Comment utiliser l'écoute directe sans latence ?

Tournez le bouton DIRECT MONITOR pour mélanger le signal d'entrée direct avec le signal provenant de l'ordinateur. Cela vous permet d'entendre votre voix ou instrument sans latence, idéal pour l'enregistrement.

Quels sont les taux d'échantillonnage supportés ?

L'interface supporte les fréquences d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz en résolution 16 ou 24 bits. Notez que 88,2 et 96 kHz nécessitent une connexion USB 2.0 High-Speed.

Comment connecter des appareils MIDI ?

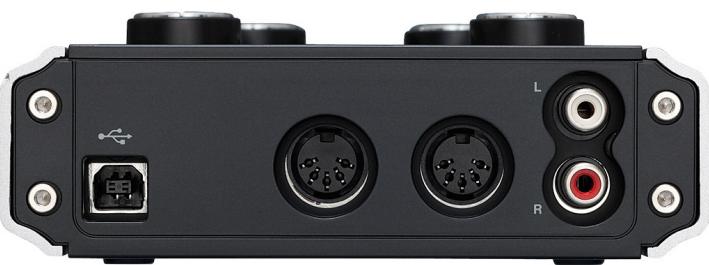

Utilisez les ports MIDI IN et MIDI OUT à l'arrière de l'interface. Connectez votre clavier ou contrôleur MIDI avec des câbles MIDI standard DIN 5 broches. L'interface apparaîtra comme un périphérique MIDI dans votre logiciel.

L'interface est-elle compatible avec Windows 10 ?

Oui, l'US-122MKII est compatible avec Windows 10. Vous devrez peut-être télécharger les pilotes les plus récents depuis le site Web de TASCAM pour assurer une compatibilité optimale.

Que faire si je n'ai pas de son en sortie ?

Vérifiez que l'interface est sélectionnée comme périphérique de sortie dans les paramètres audio de votre ordinateur. Assurez-vous que les câbles sont correctement branchés et que le volume n'est pas coupé. Si le problème persiste, réinstallez les pilotes ou contactez le support TASCAM.

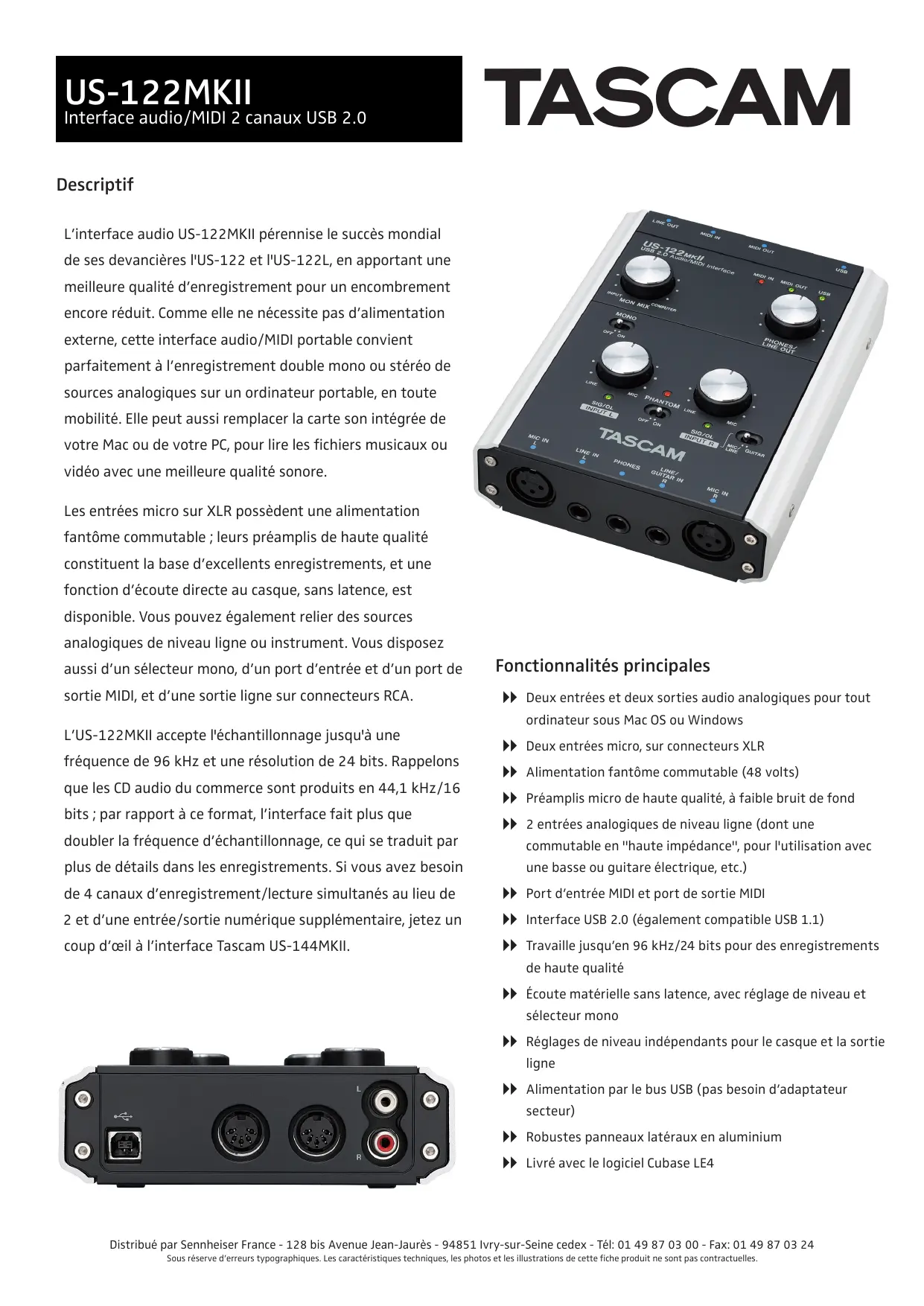

MODE D'EMPLOI US-122MKII TASCAM

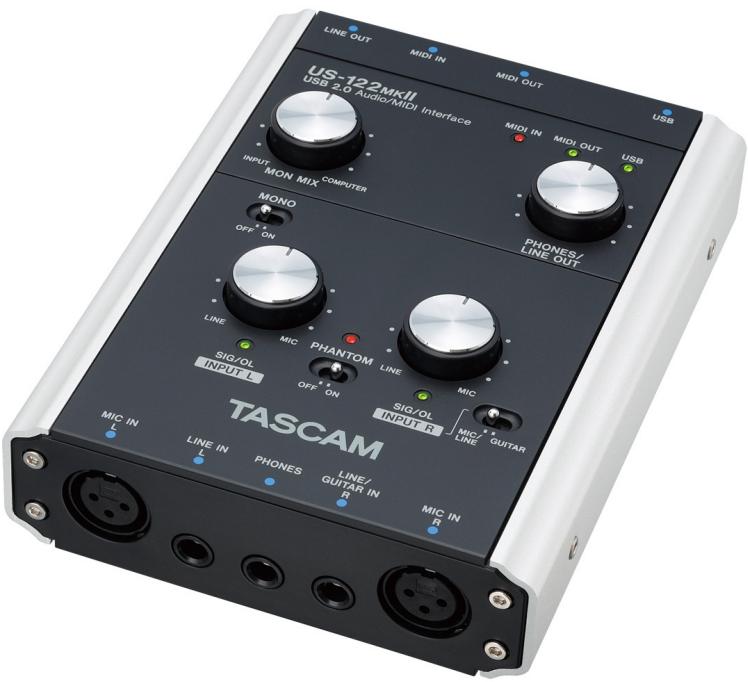

L'interface audio US-122MKII pérennise le succès mondial de ses devancières l'US-122 et l'US-122L, en apportant une qualité d'enregistrement pour un encombrement encore réduit. Comme elle ne nécessite pas d'alimentation externe, cette interface audio/MIDI portable convient parfaitement à l'enregistrement double mono ou stéréo des sources analogiques sur un ordinateur portable, en toute mobilité. Elle peut aussi remplacer la carte son intégrée de votre Mac ou de votre PC, pour diffuser les fichiers musicaux ou vidéo avec une qualité sonore.

Les entrées micro sur XLR possèdent une alimentation fantôme commutable; leurs préamplis de haute qualité constituent la base d'excellents enregistrements, et une fonction d'écoute directe au casque, sans latence, est disponible. Vous pouvez également relier des sources analogiques de niveau ligne ou instrument. Vous disposez aussi d'un sélecteur mono, d'un port d'entrée et d'un port de sortie MIDI, et d'une sortie ligne sur connecteurs RCA.

L'US-122MKII accepte l'échantillonnage jusqu'à une fréquence de 96 kHz et une résolution de 24 bits. Rappelons que les CD audio du commerce sont produits en 44,1 kHz/16 bits ; par rapport à ce format, l'interface fait plus que doubler la fréquence d'échantillonnage, ce qui se traduit par plus de détails dans les enregistrements. Si vous avez besoin de 4 canaux d'enregistrement/lecture simultanés au lieu de 2 et d'une entrée/sortie numérique supplémentaire, jetez un coup d'œil à l'interface Tascam US-144MKII.

Fonctionnalités principales

Deux entrées et deux sorties audio analogiques pour tout ordinateur sous Mac OS ou Windows. Deux entrées micro, sur connecteurs XLR. Alimentation fantôme commutable (48 volts). Preamplis micro de haute qualite, a faible bruit de fond. 2 entrées analogiques de niveau ligne (dont une commutable en "haute impédance", pour l'utilisation avec une basse ou guitare électrique, etc.). Port d'entrée MIDI et port de sortie MIDI. Interface USB 2.0 (également compatible USB 1.1). Travaille jusqu'en 96 kHz/24 bits pour des enregistrements de haute qualité. Écoute matérielle sans latence, avec réglage de niveau et sélecteur mono. Réglages de niveau indépendants pour le casque et la sortie ligne. Alimentation par le bus USB (pas besoin d'adaptateur secteur). Robustes panneaux latéraux en aluminium Livré avec le logiciel Cubase LE4

Caractéristiques techniques

Entrées/sorties analogiques
Entrée micro	XLR, symétrique
Niveau nominal d'entrée	-58 dBu (potentiomètre INPUT en position MIC)
	-14 dBu (potentiomètre INPUT en position LINE)
Niveau maximal d'entrée	+2 dBu (potentiomètre INPUT en position LINE)
Réserve dynamique	16 dB
Impédance d'entrée	2,2 kohms
Entrée ligne	jack 6,35 mm, asymétrique
Niveau nominal d'entrée	-40 dBu (potentiomètre INPUT en position MIC)
	+4 dBu (potentiomètre INPUT en position LINE)
Niveau maximal d'entrée	+20 dBu (potentiomètre INPUT en position LINE)
Réserve dynamique	16 dB
Impédance d'entrée	15 kohms
Entrée guitare (LINE/GUITAR IN R, position GUITAR)	jack 6,35 mm, asymétrique
Niveau nominal d'entrée	-51 dBu (potentiomètre INPUT en position MIC)
	-7 dBu (potentiomètre INPUT en position LINE)
Niveau maximal d'entrée	+9 dBV (potentiomètre INPUT en position LINE)
Réserve dynamique	16 dB
Impédance d'entrée	1 Mohm
Sortie ligne (LINE OUT)	RCA, asymétriques
Niveau nominal de sortie	10 dBV
Niveau maximal de sortie	+6 dBV
Impédance de sortie	200 ohms
Sortie casque (PHONES)	jack stéréo 6,35 mm
Puisance maximaile de sortie	2 x 18 mW (sur 32 ohms)
Autres entrées/sorties
Ports MIDI IN et MIDI OUT	connecteur DIN 5 broches (conformè à la norme MIDI)
Port USB	connecteur USB type B (4 broches)
Format	USB 2.0 High Speed (480 MHz), USB 2.0 Full Speed (12 MHz, équiv. USB 1.1)
Caracteristiques audio
Fréquence d'échantillonnage	44,1 kHz/48 kHz
	88,2 kHz/96 kHz (USB 2.0, High-Speed uniquement)
Résolution	16/24 bits
Réponse en fréquence (de MIC IN à LINE OUT)
Fréquence d'échantillonnage 44,1/48 kHz	20 Hz à 20 kHz, +0,5 dB/-1 dB
Réquence d'échantillonnage 88,2/96 kHz	20 Hz à 40 kHz, +0,5/-1,5 dB
Rapport signal/bruit (LINE IN vers LINE OUT, potentiomètre INPUT régèle sur LINE, filtre passée-bas à 20 kHz)
Passage par convertisseur A/N et N/A	96 dB (A)
Via écoute directe	107 dB (A)
Distorsion harmonique totale
(LINE IN vers LINE OUT, potentiomètre INPUT régèle sur LINE, à 1 kHz, entrée +20 dBU, filtre passée-bas à 20 kHz)
Passage par convertisseur A/N et N/A	0,0045 %
Via écoute directe	0,002 %

Caractéristiques techniques (suite)

Spécifications pour l'ordinateur hôte

Windows
Système d'exploitation	Windows XP 32 bits SP2/SP3
	Windows XP 64 bits SP2
	Windows Vista 32 bits SP2
	Windows Vista 64 bits SP2
	ou ultérieur
Ordinateur	Ordinateur compatible Windows® muni d'un port USB (USB 2.0 recommendé)
Type de processeur/frquence	Pentium 4, 1,4 GHz ou plus rapide
	AMD Athlon, 1,4 GHz ou plus rapide
	(ou processeur équivalent)
Mémoire vive	512 Mo ou davantage pour Windows XP 32 bits et Windows Vista 32 bits
	1 Go ou davantage pour Windows XP 64 bits et Windows Vista 64 bits
Mac OS
Système d'exploitation	Mac OS X 10.4.11
	Mac OS X 10.5.6
	ou ultérieur
Ordinateur	Apple® Macintosh® équipé d'un port USB
Type de processeur/frquence	Power PC G4, 1 GHz ou plus rapide, ou processeur Intel
Mémoire vive	512 Mo ou davantage
Alimentation et autres caractéristiques
Alimentation	via USB (5 V, max. 500 mA)
Température de fonctionnement	5 à 35°C
Dimensions (L x H x P)	179 x 136 x 47 mm
Poids	0,7 kg
Accessoires fournis	Câble USB, Cubase LE4
