MD-02B - Enregistreur MiniDisc TASCAM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MD-02B TASCAM au format PDF.
| Type de produit | Enregistreur/lecteur MiniDisc professionnel |
| Marque | TASCAM |
| Modèle | MD-02B |
| Dimensions (L x H x P) | 483 x 94 x 309 mm |
| Poids | 4,5 kg |
| Alimentation | 120/230 V CA, 50-60 Hz (modèles disponibles selon région) |
| Consommation électrique | 8 W (100-120 V) / 10 W (200-240 V) |
| Nombre de canaux audio | 2 (stéréo) ou 1 (mono) |
| Support d'enregistrement | MiniDisc (74 min standard) |
| Modes d'enregistrement/lecture | Stéréo, Mono, LP2 (double durée), LP4 (quadruple durée) |
| Entrées analogiques symétriques | Connecteurs XLR (MD-02B uniquement), niveau nominal +4 dBu |
| Sorties analogiques symétriques | Connecteurs XLR (MD-02B uniquement), niveau nominal +4 dBu |
| Entrées/sorties analogiques asymétriques | Connecteurs RCA, niveau nominal -10 dBV |
| Entrées/sorties numériques | Coaxial RCA et optique TOS-Link, format S/PDIF |
| Réponse en fréquence | 20 Hz - 20 kHz ± 0,5 dB (lecture) |
| Rapport signal/bruit | 94 dB(A) ou moins (lecture) / 92 dB(A) ou moins (enregistrement) |
| Plage dynamique | 94 dB(A) ou plus (lecture) / 92 dB(A) ou plus (enregistrement) |
| Distorsion harmonique totale | 0,006 % ou moins (lecture) / 0,008 % ou moins (enregistrement) à 1 kHz |
| Sortie casque | Jack stéréo 6,35 mm, puissance max 2 x 45 mW sur 32 ohms |
| Fonctions d'édition | Division, réunion, déplacement, effacement, modification de nom |
| Connecteur pour clavier | Mini-DIN 6 points (PS/2) pour saisie de noms et commande de transport |
| Télécommande fournie | Infrarouge, 35 touches (RC-MD02) |
| Montage en rack | 19 pouces, 2U, kit de fixation inclus |
| Température de fonctionnement | 5 à 35 °C |
| Entretien et nettoyage | Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs. |
| Consignes de sécurité | Ne pas exposer à l'humidité, ne pas ouvrir l'appareil. Débrancher avant nettoyage. |
| Pièces détachées et réparabilité | Contacter un centre de service agréé TASCAM pour les réparations. Aucune pièce réparable par l'utilisateur. |
FOIRE AUX QUESTIONS - MD-02B TASCAM
Questions des utilisateurs sur MD-02B TASCAM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enregistreur MiniDisc au format PDF gratuitement ! Retrouvez votre notice MD-02B - TASCAM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MD-02B de la marque TASCAM.
MODE D'EMPLOI MD-02B TASCAM

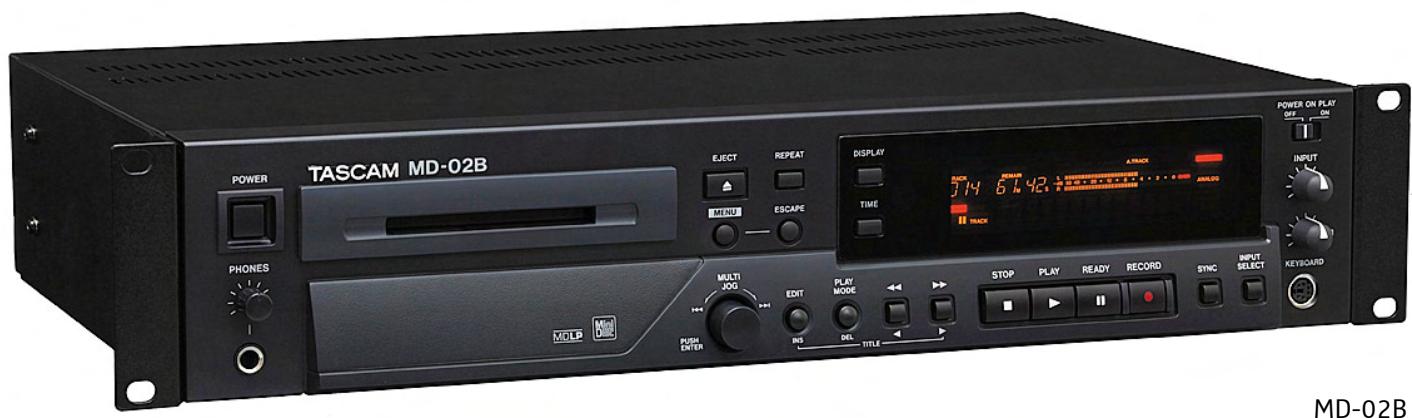

La MD-02 est une platine MiniDisc® bien équipée, alliant la technologie éprouvée du MiniDisc à une utilisation facile, en un appareil compact de 2 U de rack. Elle offre quatre modes d'enregistrement/lecture, dont le LP2 (double durée d'enregistrement) et le LP4 (quadruple durée d'enregistrement), et ses fonctions d'édition permettent de diviser, réunir, déplacer et effacer des plages sur le disque. L'appareil permet aussi d'écouter le signal d'entrée sans avoir à insérer un disque. Il intègre un convertisseur de fréquence d'échantillonnage, autorisant l'enregistrement de sources numériques à 32 et 48 kHz. La fonction d'enregistrement automatique lance et arrête automatiquement l'enregistrement selon le niveau d'entrée. En cours d'enregistrement, l'incrémentation du numéro de plage peut s'effectuer manuellement ou automatiquement, à intervalles temporels fixes ou en fonction du niveau, et les plages peuvent se voir appliquer un fondu d'entrée/de sortie (fade-in/out) automatique.

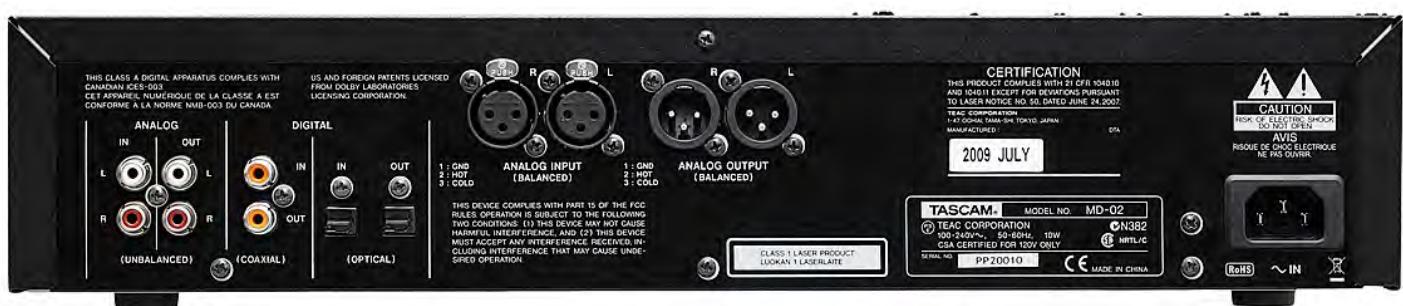

Les entrées/sorties analogiques s'effectuent sur connecteurs asymétriques de type RCA. Des connecteurs d'entrée/sortie numériques de type coaxial et optique, avec réglage numérique du niveau, sont également présents d'origine. Pour les applications plus exigeantes et les professionnels de l'audio, le modèle MD-02B offre des connecteurs analogiques supplémentaires de type XLR. Les deux variantes possèdent une sortie casque avec réglage de niveau indépendant ainsi qu'un connecteur pour clavier d'ordinateur, permettant de nommer plus facilement les plages et de commander le transport. Une télécommande sans fil est également livrée avec l'appareil. Seule platine MiniDisc de conception nouvelle et professionnelle disponible aujourd'hui sur le marché, la MD-02/MD-02B constitue une solution parfaite pour remplacer des appareils vieillissants, et permet d'utiliser ce support d'enregistrement pratique et polyvalent pendant de longues années encore.
Fonctionnalités principales
Seul enregistreur/lecteur MiniDisc avec fonctions d'édition disponible aujourd'hui sur le marché. Fonctions d'édition complètes : division (Divide), réunion (Combine), déplacement (Move), effacement (Erase), modification du nom (Title Edit) des plages audio. Entrées/sorties analogiques de type asymétrique, sur connecteurs RCA. Entrées/sorties analogiques de type symétrique, sur connecteurs XLR (MD-02B uniquement). Entrées/sorties numériques de type S/PDIF, sur connecteurs coaxiaux et optiques. Réglage du niveau d'entrée numérique. Convertisseur de fréquence d'échantillonnage, permettant de transférer en 44,1 kHz des signaux numériques de fréquence d'échantillonnage 48 kHz et 32 kHz. Écoute du signal d'entrée possible sans insérer de MiniDisc. Quatre modes .
- Stéréo, Mono, LP2 (double durée ), LP4 (quadruple durée ).
Possibilité d'utiliser plusieurs modes sur un même disque, en enregistrement et en lecture.
Enregistrement automatique (déclenchement par niveau d'entrée). Incrémentation automatique du numéro de plage (à intervalles réguliers ou en fonction du niveau). Incrémentation manuelle du numéro de plage. Fondu d'entrée/de sortie (fade in/out) en cours d'enregistrement. Système de réduction de bruit numérique de type ATRAC3. Modes de lecture :
Toutes les plages - Programmée (jusqu'à 32 plages) - Aléatoire (Random) - En boucle (Repeat).
Groupage de plages et lecture de groupes.
Fonction Power-on Playback (passage automatique en lecture dès la mise sous tension de l'appareil). Sortie casque avec réglage de niveau indépendant. Connecteur pour clavier d'ordinateur (de type PS/2) en face avant, pour faciliter la saisie des noms de plages et pour commander le transport. Télécommande infrarouge livrée. Chassis rackable 19 pouces, hauteur 2 U.
Caractéristiques techniques
| Généralités | |
| Nombre de canaux audio | 2 (mono), 1 (stéréo) |
| Support audio | MiniDisc® |
| Procedé d'enregistrement | Effacement par modulation de champ magnétique |
| Durée d'enregistrement/lecture | |
| (sur MiniDisc de durée 74 minutes) | Mode Stéréo: 74 minutes |
| Mode Mono: 148 minutes | |
| Mode LP2: 148 minutes | |
| Mode LP4: 296 minutes | |
| Fréquence d'échantillonnage | 44,1 kHz |
| Résolution numérique | 16 bits |
| Système de réduction de débit numérique | |
| de données audio | ATRAC (Adaptive TRansform Acoustic Coding) |
| Caracteristiques audio | |
| Réponse en fréquence | 20 Hz - 20 kHz ± 0,5 dB (lecture) |
| Rapport signal/bruit | |
| (mesuré avec un filtre passe-bas à 20 kHz) | 94 dB(A) ou moins (lecture) |
| 92 dB(A) ou moins (enregistrement) | |
| Plage dynamique | 94 dB(A) ou plus (lecture) |
| 92 dB(A) ou plus (enregistrement) | |
| Distorsion harmonique totale (à 1 kHz) | 0,006 % ou moins (lecture) |
| 0,008 % ou moins (enregistrement) | |
| Déparation des canaux (à 1 kHz) | 80 dB ou plus (lecture /enregistrement) |
| Entrées / sorties audio analogiques | |
| Entrées, symétriques (MD-02B uniquement) | sur connecteurs XLR-3-31 |
| Niveau nominal d'entrée | +4 dBu |
| Niveau maximal d'entrée | +20 dBu |
| Niveau minimal d'entrée | -8 dBu |
| Impédance d'entrée | 14 kohms |
| Sorties, symétriques (MD-02B uniquement) | sur connecteurs XLR-3-32 |
| Niveau nominal de sortie | +4 dBu |
| Niveau maximal de sortie | +20 dBu |
| Impédance de sortie | 200 ohms |
| Entrées, asymétriques | sur connecteurs RCA |
| Niveau nominal d'entrée | -10 dBV |
| Niveau maximal d'entrée | +6 dBV |
| Niveau minimal d'entrée | -22 dBV |
| Impédance d'entrée | 22 kohms |
| Sorties, asymétriques | sur connecteurs RCA |
| Niveau nominal de sortie | -10 dBV |
| Niveau maximal de sortie | +6 dBV |
| Impédance de sortie | 200 ohms |
| Sortie casque | sur connecteur jack stéréo 6,35 mm |
| Puisance maximale de sortie | 2 x 45 mW (sur charge 32 ohms) |
| Entrées / sorties audio numériques | |
| Entrée optique | sur connecteur TOS-Link rectangulaire (JEITA RC-5720C) |
| Format | IEC 60958-3 (S/PDIF) |
| Sortie optique | sur connecteur TOS-Link rectangulaire (JEITA RC-5720C) |
| Format | IEC 60958-3 (S/PDIF) |
| Entrée coaxiale | sur connecteur RCA |
| Format | IEC 60958-3 (S/PDIF) |
| Sortie coaxiale | sur connecteur RCA |
| Format | IEC 60958-3 (S/PDIF) |
| Autres entrées/sorties | |
| Connecteur pour clavier d'ordinateur | sur connecteur mini-DIN 6 points (PS/2) |
| Alimentation et autres caractéristiques | |
| Tension secteur | 120/230 volts, 50–60 Hz (modèles USA/Canada/export) |
| 230 volts, 50 Hz (Europe) | |
| 240 volts, 50 Hz (Australie) | |
| Consummation électrique | 8 W (100–120 volts) |
| 10 W (200–240 volts) | |
| Dimensions (L x H x P) | 483 x 94 x 309 mm |
| Poids | MD-02 : 4,4 kg |
| MD-02B : 4,5 kg | |
| Température de fonctionnement | 5 à 35°C |
| Inclinaison d'installation | 5 degrès maximum |

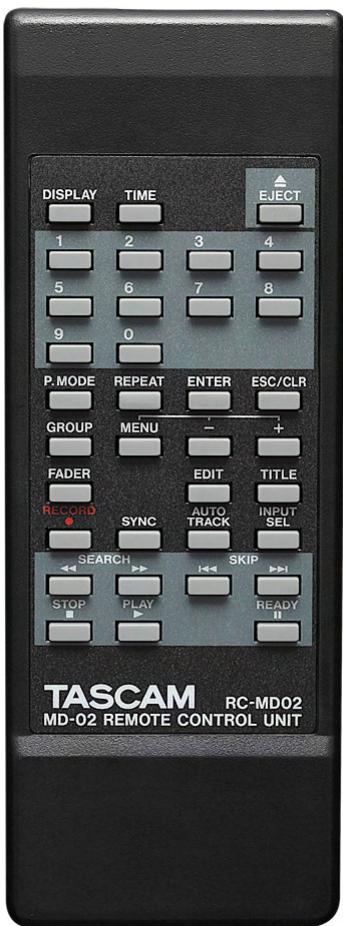

| Livré avec | Télécommande sans fil, 35 touches (RC-MD02) |
| 2 piles LR03 [AAA] | |
| Cordon secteur | |
| Kit de fixation en rack | |
Marque : TASCAM
Modèle : MD-02B
Catégorie : Enregistreur MiniDisc
