HD-P2 - Enregistreur audio portable TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur audio portable
Marque	TASCAM
Modèle	HD-P2
Dimensions (L x H x P)	245 mm x 188 mm x 60 mm
Poids	1,2 kg (sans piles ni adaptateur secteur)
Alimentation	8 piles LR06 (AA) ou adaptateur secteur 12 V continu (600 mA)
Consommation électrique	6 W
Autonomie sur batteries	Jusqu'à 5h30
Support d'enregistrement	Carte CompactFlash (40x/80x) ou Microdrive
Format d'enregistrement	BWF (Broadcast Wave Format)
Quantification	16 / 24 bits linéaires
Fréquences d'échantillonnage	44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
Entrées micro	2 x XLR-3 (1,3 kΩ) avec alimentation fantôme +48 V, atténuateur PAD -20 dB et limiteur de crête
Entrées ligne	2 x RCA (10 kΩ)
Sorties ligne	2 x RCA (100 Ω), niveau nominal -10 dBV
Sortie casque	Jack 6,35 mm stéréo, 2 x 55 mW sur 32 Ω
Haut-parleur intégré	Puissance 500 mW
Connectivité	FireWire (IEEE1394), entrée timecode SMPTE/LTC, entrée vidéo, prise clavier, entrée/sortie numérique SPDIF (RCA)
Écran	LCD incliné et rétro-éclairé
Réponse en fréquence	20 Hz - 20 kHz (±1 dB) à 44,1/48 kHz ; 20 Hz - 40 kHz (+0,5/-4 dB) à 88,2/96 kHz ; 20 Hz - 80 kHz (+0,5/-20 dB) à 176,4/192 kHz
Gamme dynamique	105 dB(A)
Distorsion harmonique totale	< 0,01 % à 1 kHz
Séparation des canaux	80 dB à 1 kHz
Latence totale	1,5 ms (44,1 kHz) à 0,7 ms (192 kHz)
Entretien et nettoyage	Utiliser un chiffon sec et doux pour l'extérieur. Éviter l'humidité et les solvants. Nettoyer les contacts des cartes CF si nécessaire.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'eau ou à une chaleur excessive. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Les pièces de rechange ne sont pas listées ; contacter un centre de service agréé TASCAM pour les réparations.
Accessoires fournis	Adaptateur secteur, bandoulière
Systèmes d'exploitation supportés	Windows XP, Mac OS X (10.3 ou ultérieur)

FOIRE AUX QUESTIONS - HD-P2 TASCAM

Quels types de cartes mémoire sont compatibles avec le TASCAM HD-P2 ?

L'appareil accepte les cartes CompactFlash (40x/80x) et les Microdrive. Une liste des cartes compatibles est disponible sur le site www.tascam.de/fr.

Quelle est l'autonomie maximale du HD-P2 sur piles ?

L'autonomie peut atteindre 5h30 avec des piles alcalines de type LR06 (AA). Elle varie selon la qualité des piles et les conditions d'utilisation.

Comment alimenter l'appareil en extérieur ?

Le HD-P2 peut être alimenté par 8 piles LR06 (AA) (alcalines, NiMH ou NiCd) ou par l'adaptateur secteur fourni (12 V continu, 600 mA). Aucune batterie rechargeable spécifique n'est nécessaire.

Quels formats d'enregistrement sont supportés ?

L'enregistreur prend en charge le format BWF (Broadcast Wave File) avec une quantification de 16 ou 24 bits et des fréquences d'échantillonnage de 44,1 à 192 kHz.

Comment transférer les fichiers enregistrés vers un ordinateur ?

Le transfert s'effectue via le port FireWire (IEEE1394) présent sur l'appareil, offrant un débit élevé pour les fichiers volumineux.

Puis-je utiliser des microphones externes avec le HD-P2 ?

Oui, l'appareil dispose de deux entrées XLR avec alimentation fantôme +48 V, compatibles avec la plupart des microphones professionnels. Un atténuateur PAD de -20 dB et un limiteur de crête sont intégrés.

Comment synchroniser l'enregistrement avec une source externe ?

Le HD-P2 accepte une entrée Time Code SMPTE/LTC, une entrée vidéo (PAL/NTSC) et une entrée Wordclock via le port numérique SPDIF pour une synchronisation précise.

Quelle est la durée d'enregistrement maximale sur une carte de 8 Go ?

À la meilleure qualité (24 bits/192 kHz), la durée est d'environ 2 heures. En 16 bits/44,1 kHz, elle atteint 13h30.

L'appareil est-il compatible avec Windows 10 ou macOS récent ?

La notice indique une compatibilité avec Windows XP et Mac OS X 10.3 ou ultérieur. Pour les systèmes plus récents, vérifiez la disponibilité de pilotes ou de mises à jour sur le site de TASCAM.

Comment entretenir le TASCAM HD-P2 ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez les liquides, les solvants et l'humidité. Les contacts des cartes CompactFlash peuvent être nettoyés avec un coton-tige imbibé d'alcool isopropylique si nécessaire.

MODE D'EMPLOI HD-P2 TASCAM

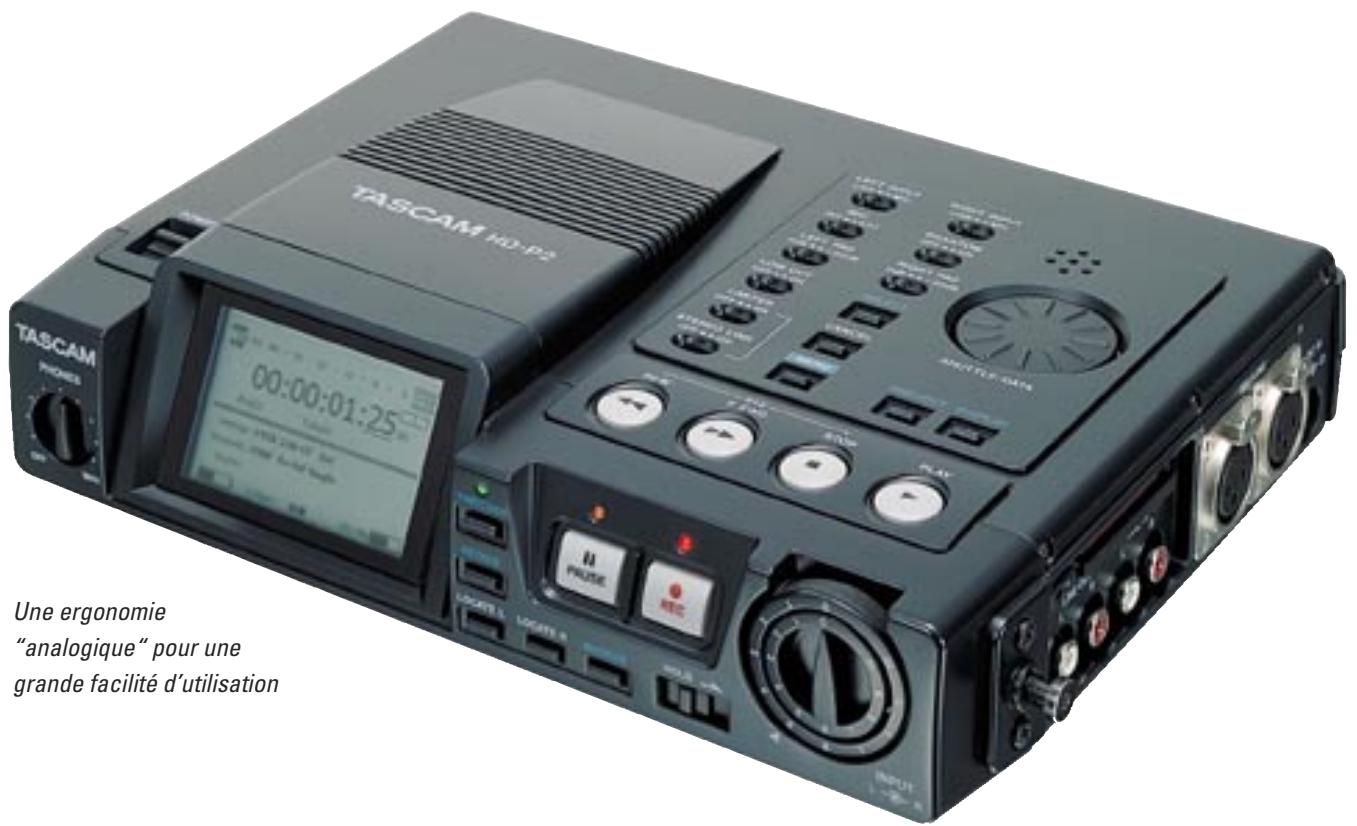

Enregistreur stéréo portable

haute résolution sur carte Compact Flash™

Ergonomie, autonomie et fiabilité, voilà les qualités qui permettent au HD-P2 de répondre aux exigences des prises de son dans le domaine de la radio, la TV, la TV-HD, le cinéma, les concerts ... Sa qualité de son professionnelle et sa capacité de stockage modulable, font de ce nouvel enregistreur haute résolution une solution idéale pour les applications nécessitant un enregistrement mobile en extérieur.

Enregistrement au format BWF jusqu'en 24 bits - 192 kHz
Jusqu'à 5h30 d'autonomie sur batteries
- Entrées micro sur XLR avec alimentation fantôme
- Entrée Time Code SMPTE / LTC
- Port FireWire pour un transfert rapide de vos données sur PC
Ecran LCD incliné et rétro-éclairé
HP et micro intégrés

Durée d'enregistrement stéréo (Hr : Min) en fonction de la taille de la carte CF et de la résolution

Carte CF	44.1 kHz/16 bit	48 kHz/16 bit	48 kHz/24 bit	96 kHz/24 bit	192 kHz/24 bit
512 Mo	00:50	00:46	00:31	00:15	00:07
1 Go	01:36	01:30	01:00	00:30	00:15
2 Go	03:18	03:06	02:00	01:00	00:30
4 Go	06:42	06:12	04:06	02:00	01:00
8 Go	13:30	12:24	08:12	04:06	02:00

TASCAM

Caractéristiques techniques HD-P2

Généralités

Support d'enregistrement :

Format d'enregistrement :

Quantification:

Fréquences d'échantillonnage :

Sources d'horloge :

Cadences d'image :

Carte CompactFlash (40x/80x), Microdrive

16 / 24 bits linéaires

44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz

externes signal S/PDIF, référence vidéo (PAL ou NTSC), wordclock

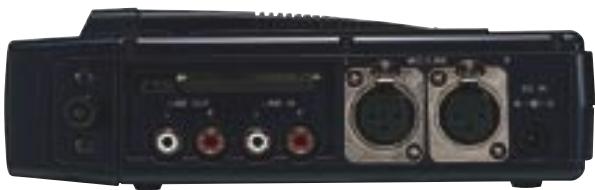

Entrées et sorties audio

Entrées MICRO :

Atténuateur :

Niveau d'entrée :

Entrées LIGNE :

Niveau d'entrée :

Sortie LIGNE :

Niveau nominal de sortie :

Niveau maximal de sortie :

Entrée/Sortie NUMERIQUE :

Sortie casque :

Puissance maximale de sortie :

HP intégré :

2 x XLR-3 - 1,3 kOhms

PAD – 20 dB et Limiteur de crête

- 60 dBu à - 13,8 dBu

2 x RCA - 10 kOhms

- 46,2 dBV à 0 dBV

2 x RCA - 100 Ohms

- 10 dBV

+6 dBV

RCA (coaxial) au format SPDIF – 75 Ohms

Jack 6,35 mm stéréo

2 x 55 mW (sur charge 32 Ohms)

puissance de sortie 500 mW

Autres entrées et sorties

FIREWIRE :

Entrée TIMECODE :

Entrée VIDEO :

Prise clavier :

Caractéristiques audio

Réponse en fréquence :

20 Hz à 20 kHz, ±1,0 dB (44,1/48 kHz)

20 kHz à 40 kHz, +0,5 dB/–4,0 dB (88,2/96 kHz)

20 Hz à 80 kHz, +0,5 dB/−20 dB (176,4/192 kHz)

105 dB(A)

< 0,01 % à 1 kHz

80 dB à 1 kHz

1,5 ms (44,1 kHz) - 0,7 ms (192 kHz)

+48 Volts -10 mA maxi

Gamme dynamique :

Distorsion harmonique :

Séparation des canaux :

Latence totale :

Alimentation fantôme :

Tension d'alimentation et autres caractéristiques

Tension d'entrée adaptateur secteur :

230 V, 50 Hz

Tension de sortie adaptateur secteur :

12 V continu (600 mA)

Piles :

8 x LR-06 (AA)/ Alcalines / NiMH ou NiCd

Consommation :

6 W

Dimensions :

(L x H x P) 245 mm x 188 mm x 60 mm)

Poids :

1,2 kg (sans piles ni adaptateur secteur)

Environnements supportés :

Windows XP, Macintosh OS X (10.3 ou ultérieur)

Fourni avec adaptateur secteur et bandoulière

Option : sacoche de transport ref. CS-P2

Liste des cartes Compact Flash compatibles disponible sur www.tascam.de/fr
