E6B2-C - Capteurs de position OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	OMRON
Modèle	E6B2-C
Catégorie	Capteurs de position
Diamètre extérieur	40 mm
Longueur du câble	500 mm (standard)
Poids approximatif	Environ 100 g
Tension d'alimentation	5 à 24 VCC selon modèle
Formes de sortie	Collecteur ouvert NPN, PNP, sortie tension, driver ligne
Résolutions disponibles	10 à 2000 impulsions/tour
Fonction d'index zéro	Oui (phase Z)
Charge radiale admissible	30 N
Charge axiale admissible	20 N
Résistance aux chocs	Renforcée (disque métallique, jusqu'à 600 P/R)
Protection	Contre inversion de polarité et court-circuit
Entretien	Nettoyage avec un chiffon sec ; éviter les chocs et l'humidité
Accessoires disponibles	Coupleur, bride de fixation, support de montage
Réparabilité	Pièces détachées disponibles (câble, connecteurs) ; retour au service après-vente

FOIRE AUX QUESTIONS - E6B2-C OMRON

Quelle est la différence entre les modèles E6B2-CWZ6C, E6B2-CWZ5B, etc. ?

Ils diffèrent par la tension d'alimentation et le type de sortie : CWZ6C = 5-24 VCC, sortie collecteur ouvert NPN ; CWZ5B = 12-24 VCC, sortie PNP ; CWZ3E = 5-12 VCC, sortie tension NPN ; CWZ1X = 5 VCC, sortie driver ligne.

Comment câbler le codeur E6B2-C ?

Le câble standard comporte 5 ou 8 conducteurs (selon modèle). Généralement : marron = Vcc, bleu = 0V, noir = sortie A, blanc = sortie B, orange = sortie Z. Consultez le schéma de la notice pour les couleurs exactes.

Quelle est la fréquence maximale de réponse ?

Elle dépend de la résolution et de la vitesse de rotation. Pour 2000 P/R, la fréquence peut atteindre 100 kHz. La doc technique précise les limites.

Comment régler l'index zéro (phase Z) ?

L'index zéro est généré une fois par tour. Il peut être utilisé comme référence de position. Aucun réglage manuel n'est nécessaire ; il est aligné sur la position du disque codé.

Quelle est l'indice de protection IP ?

Le codeur E6B2-C n'a pas d'indice IP spécifié dans la notice standard. Il est destiné à une utilisation en intérieur sec. Protégez-le de la poussière et de l'humidité.

Peut-on rallonger le câble ?

Oui, avec un câble blindé adapté. Pour les sorties driver ligne (CWZ1X), l'extension peut aller jusqu'à 100 m. Pour les autres, limitez à 10 m pour éviter les perturbations.

Comment tester le bon fonctionnement du codeur ?

Alimentez-le sous tension appropriée (ex: 5V). Faites tourner l'arbre manuellement et mesurez les signaux sur les fils de sortie A et B avec un oscilloscope ou un multimètre en mode fréquence.

Est-il compatible avec les automates Siemens, Mitsubishi, etc. ?

Oui, grâce aux sorties standards (NPN, PNP, driver ligne). Choisissez le modèle correspondant à la tension et au type d'entrée de votre automate. Par exemple, le CWZ6C convient aux entrées NPN 5-24V.

Comment monter le codeur sur un arbre ?

Utilisez le coupleur optionnel (E69-C06B ou E69-C06M). Fixez le codeur avec la bride E69-FBA et le support E69-2. Serrez les vis sans excès pour ne pas endommager l'arbre.

Quels accessoires sont disponibles en pièces détachées ?

Les accessoires sont : coupleurs (E69-C06B, E69-C68B, etc.), brides de fixation (E69-FBA, E69-FBA02), support de montage (E69-2). Ils se commandent séparément.

MODE D'EMPLOI E6B2-C OMRON

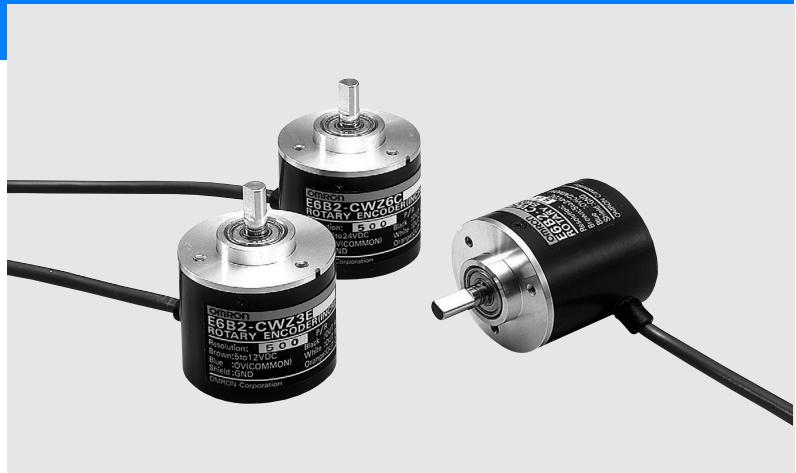

Incremental Rotary Encoder OD 40 dia.

E6B2-C

General-Purpose

Incremental Rotary Encoder With Large Shaft 40 dia.

• A wide operating voltage range from 5 to 24 VDC (open collector model).
• High resolution models (2000 pulses per revolution) substantially improve measuring accuracy
• Easy-to-adjust zero index (phase Z) with origin indicating function
• A large load of 30N in the radial direction and 20N in the thrust direction are permitted.
• The load short-circuit and reversed connection protecting circuit assure high operation reliability.
• Available with Line Driver output (100 m max. extension available)
• Shock resistance strengthened by metal disk. (600 P/R max.) (Patent)

Ordering Information

Sensors

Power supply voltage	Output form	Resolution (pulse/rotation)	Model
5 to 24 VDC	NPN open collector output	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1,000, 1,024, 1,200, 1,500 1,800, 2,000	E6B2-CWZ6C
12 to 24VDC	PNP open collector output	100, 200, 360, 500, 600, 1,000, 2,000	E6B2-CWZ5B
5 to 12 VDC	NPN voltage output	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1,000, 1,200, 1,500 1,800, 2,000	E6B2-CWZ3E
5 VDC	Line driver output	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1,000, 1,024, 1,200, 1,500 1,800, 2,000	E6B2-CWZ1X

Note: When ordering, add the resolution (pulses per revolution) between the part number. For example, E6B2-CWZ6C 100 P/R.

Accessories (Order Separately)

Item	Model	Remarks
Coupling	E69-C06B	Attachment
	E69-C68B	Different end diameter
	E69-C610B	Different end diameter
	E69-C06M	Metal construction
Flanges	E69-FBA	---
	E69-FBA02	E69-2 Mounting Bracket included
Mounting Bracket	E69-2	---

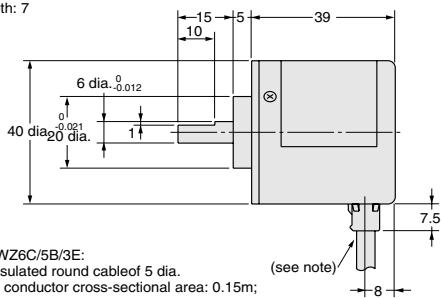

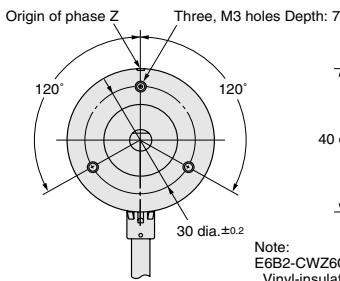

Sensors

E6B2

Insulation diameter: 0.9mm Standard length: 500mm
E6B2-CWZ1X:
Vinyl-insulated round cable of 5 dia. 8 cores conductor
cross-sectional area: 0.2mm²; insulation diameter: 1.0mm Standard length: 500mm

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.
