FTA 2 - ORD 9540, FRANSAT ORS 9945-HD - Décodeur satellite OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite HD
Caractéristiques techniques principales	Compatible avec les chaînes FRANSAT, supporte la norme DVB-S2
Alimentation électrique	Alimentation secteur 100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 250 x 180 x 40 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les téléviseurs HD et les systèmes audio
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie 12V
Puissance	Consommation électrique : 20W maximum
Fonctions principales	Accès aux chaînes FRANSAT, enregistrement sur USB, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - FTA 2 - ORD 9540, FRANSAT ORS 9945-HD OPTEX

Comment installer l'OPTEX FTA 2 - ORD 9540 ?

Pour installer l'OPTEX FTA 2, commencez par le brancher à votre prise d'alimentation. Ensuite, connectez le câble coaxial de votre antenne à l'entrée de l'appareil, puis reliez la sortie de l'OPTEX à votre téléviseur. Suivez les instructions à l'écran pour la configuration.

Comment faire une mise à jour du firmware sur l'OPTEX FRANSAT ORS 9945-HD ?

Pour mettre à jour le firmware, accédez au menu principal, sélectionnez 'Paramètres', puis 'Mise à jour du système'. Choisissez 'Mettre à jour via USB' ou 'Mettre à jour via Internet' selon votre préférence, et suivez les instructions affichées.

Que faire si je ne reçois pas de signal sur mon OPTEX FTA 2 ?

Assurez-vous que votre antenne est correctement orientée et que tous les câbles sont bien connectés. Vérifiez également si l'alimentation de l'appareil est fonctionnelle et si l'appareil est correctement configuré pour le type de signal que vous essayez de recevoir.

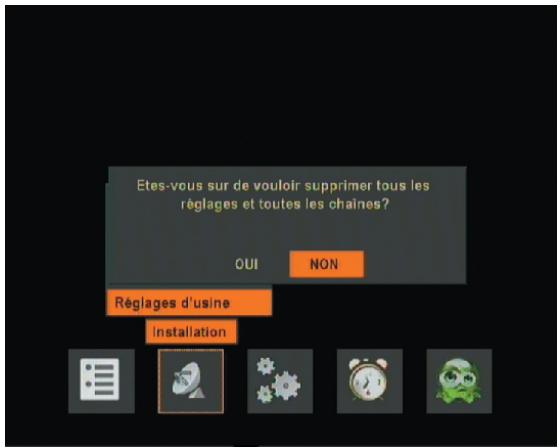

Comment réinitialiser l'OPTEX FRANSAT ORS 9945-HD ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Confirmez votre choix. Cela effacera tous vos réglages personnels, alors assurez-vous de sauvegarder vos informations si nécessaire.

Mon OPTEX FTA 2 ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise pour tester. Si l'appareil ne s'allume toujours pas, il pourrait être nécessaire de contacter le service clientèle pour une assistance technique.

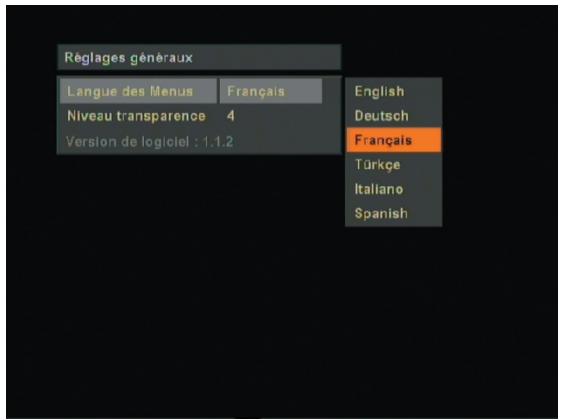

Comment changer la langue sur l'OPTEX FRANSAT ORS 9945-HD ?

Accédez au menu principal, sélectionnez 'Paramètres', puis 'Langue'. Choisissez la langue de votre choix dans la liste proposée et confirmez votre sélection.

Que faire si l'image est saccadée ou pixélisée ?

Cela peut être dû à un signal faible. Vérifiez l'orientation de votre antenne et assurez-vous qu'il n'y a pas d'obstructions. Vous pouvez également vérifier les connexions des câbles et redémarrer l'appareil.

Comment accéder aux chaînes de télévision payantes sur l'OPTEX FRANSAT ORS 9945-HD ?

Pour accéder aux chaînes payantes, assurez-vous que votre abonnement est actif. Insérez la carte d'abonnement dans le slot prévu à cet effet sur l'appareil, puis redémarrez l'appareil. Les chaînes devraient apparaître automatiquement.

MODE D'EMPLOI FTA 2 - ORD 9540, FRANSAT ORS 9945-HD OPTEX

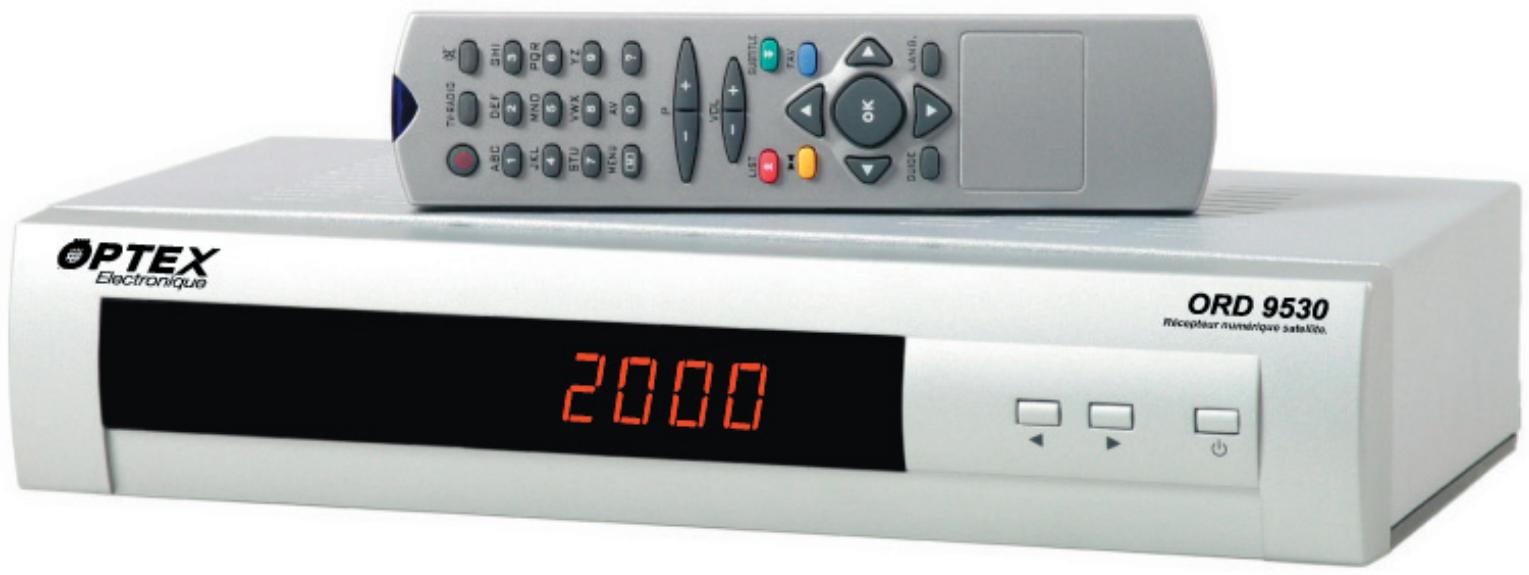

Manuel d'utilisation du récepteur

ORD 9530

Société NORMAND OPTEX

Zone industrielle du pommier

Boulevard Eugène Thomas

62110 Hénin-Beaumont

www. optex. fr

www.balmet.fr

OPTEX

Electronique

Sommaire

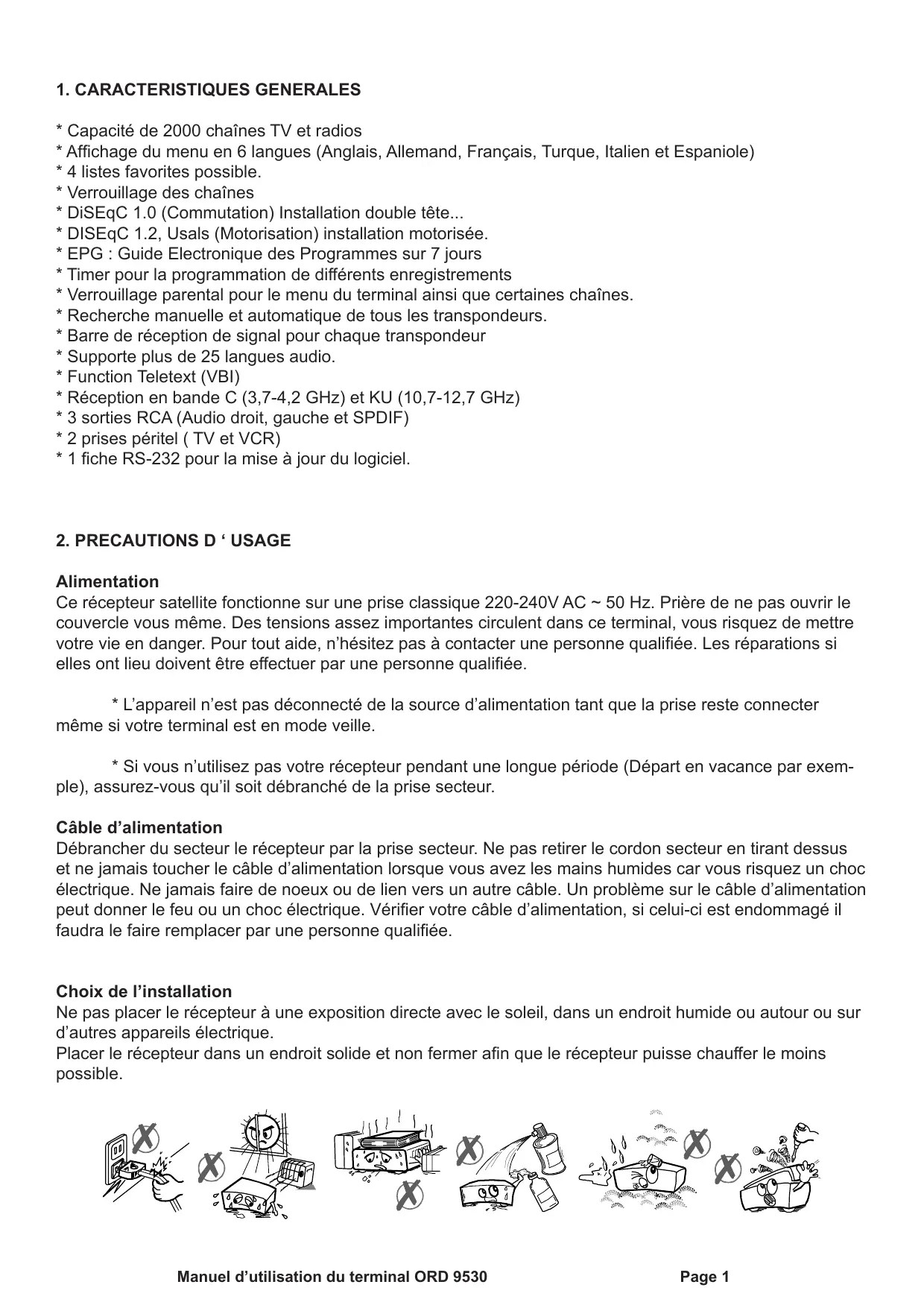

1. Caractéristiques générales
2. Précautions d'usage 1
3. Préparation de l'installation 2
4. Face avant du récepteur 2
5. Face arrière du récepteur 3
6. La télécommande 4
7. Interface menu 6
8. Menu global 7

Sélectionner une chaîne 7 Déplacer une chaîne 8 Supprimer une chaîne 8 Renommer une chaîne 8 Verrouiller une chaîne 8 Filtrer les chaînes 9 Trier les chaînes 9 Réglages des listes favorites 9

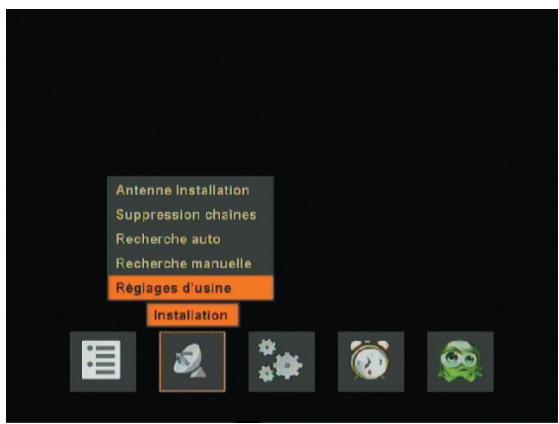

1. Menu d'installation 9

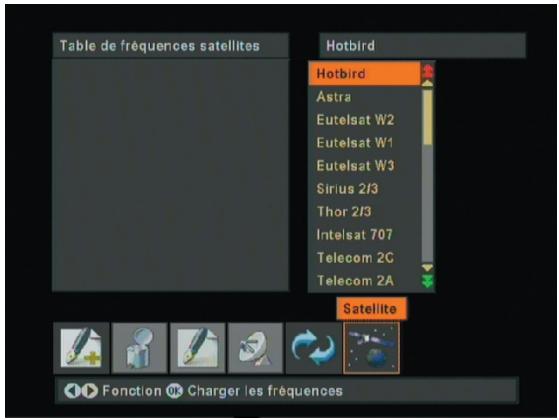

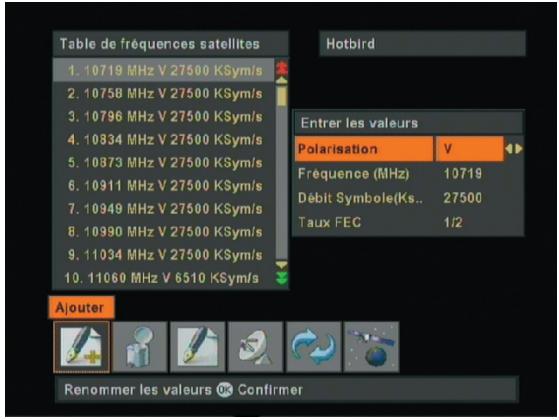

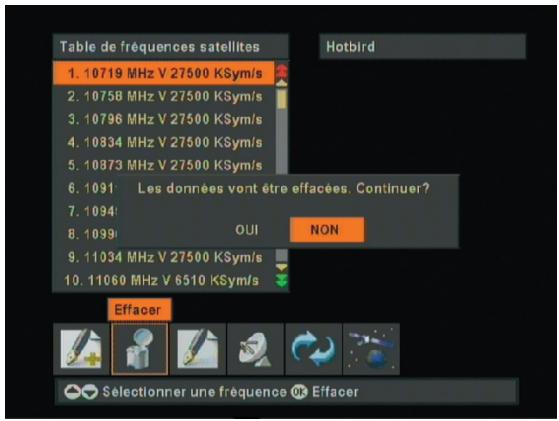

Antenne installation 10 Fonctions menu édition transpondeurs 10 Suppression chaînes 12 Recherche auto 13 Recherche manuelle 13 Réglages d'usine 14

1. Configuration du menu 14

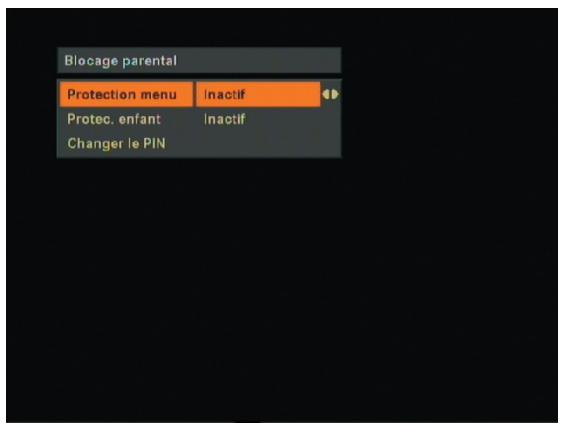

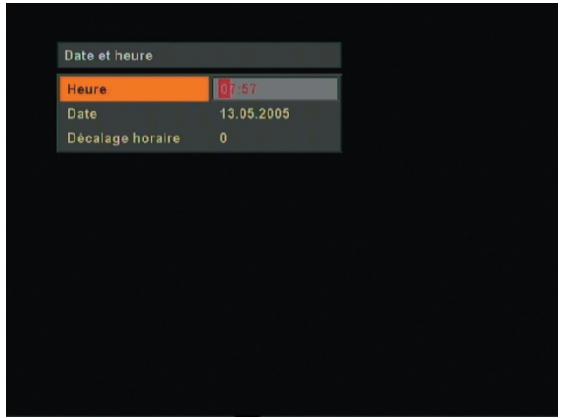

Réglages TV 14 Blocage parental 15 Date et heures 15 Réglages généraux 15

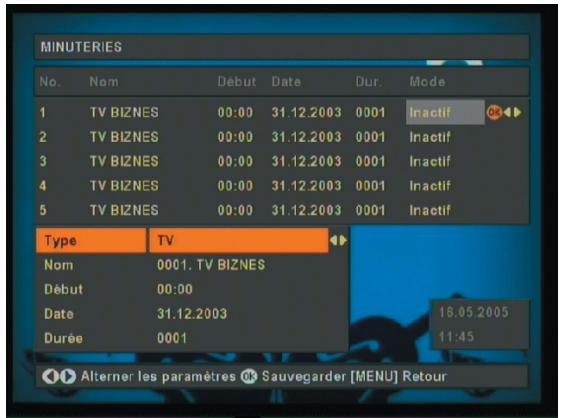

1. Minuterie 15

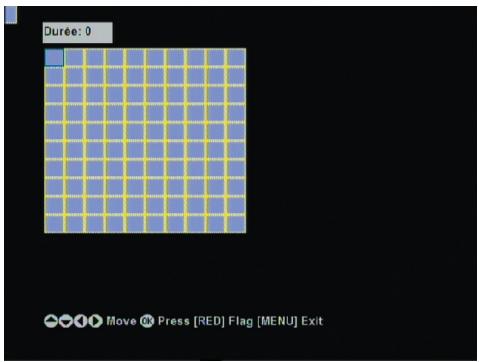

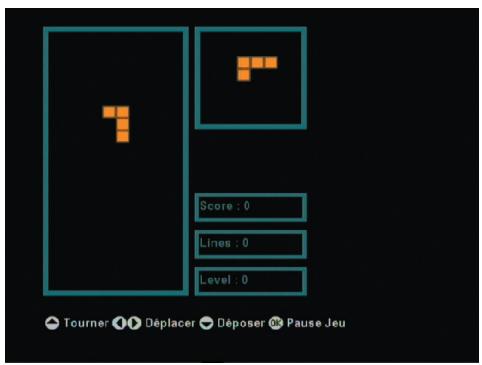

2. Jeux 16
3. En dehors du menu 16

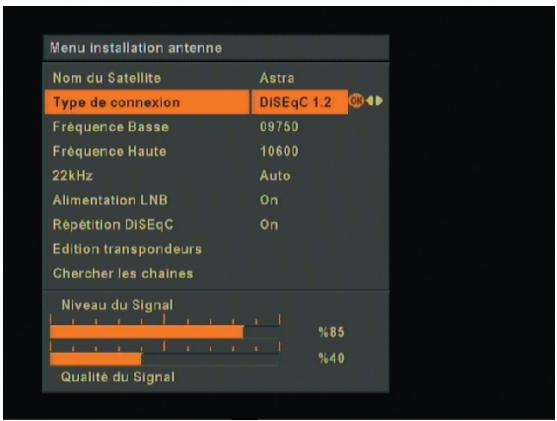

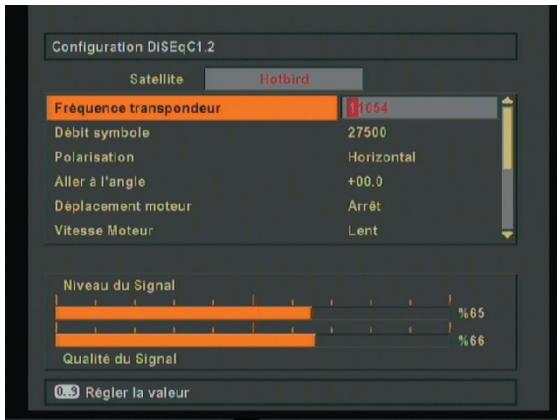

4. Menu DiSEqC1.2 19

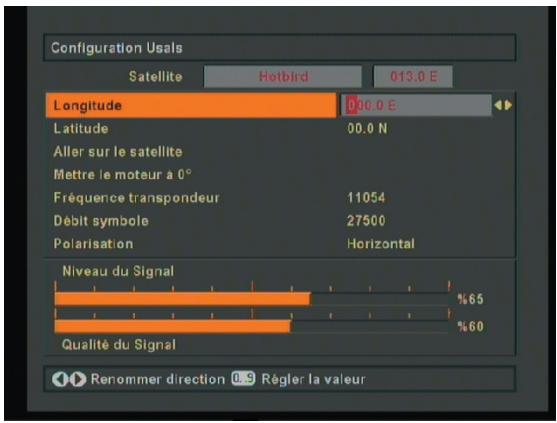

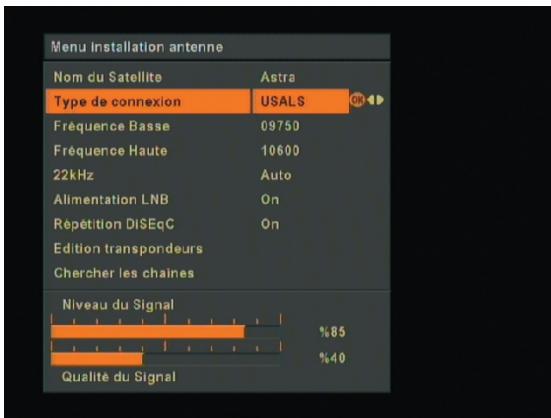

5. Menu USALS 20

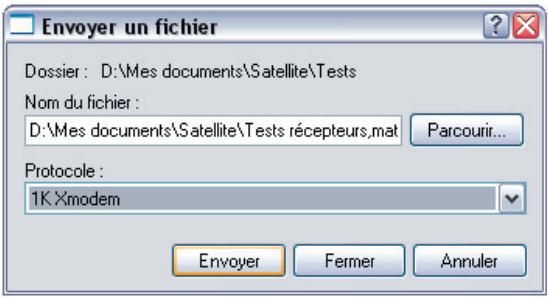

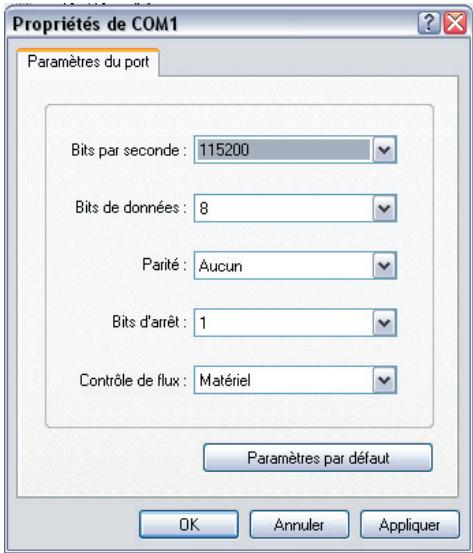

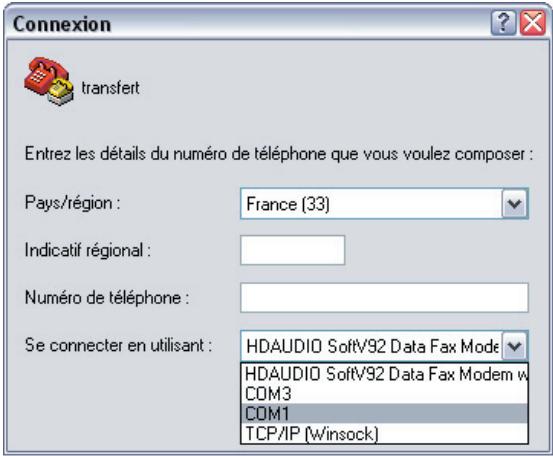

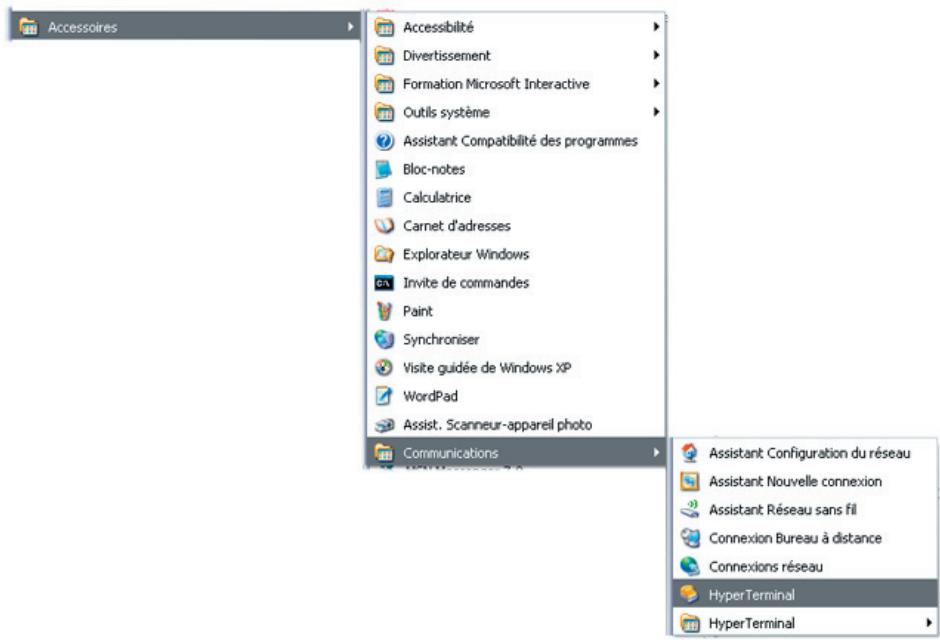

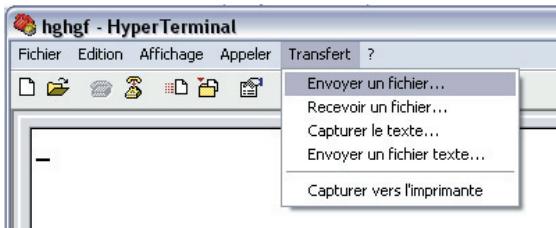

6. Mise à jour du récepteur 20
7. Guide des problèmes 22
8. Spécifications techniques 23

• Capacité de 2000 chaînes TV et radios
• Affichage du menu en 6 langues (Anglais, Allemand, Français, Turc, Italien et Espagnol)
• 4 listes favorites possibles.
• Verrouillage des chaînes
• DiSEqC 1.0 (Commutation) Installation double tête...
• DISEqC 1.2, Usals (Motorisation) installation motorisée.
• EPG : Guide Électronique des Programmes sur 7 jours
• Timer pour la programmation de différents enregistrements
• Verrouillage parental pour le menu du terminal ainsi que certaines chaînes.
• Recherche manuelle et automatique de tous les transpondeurs.
• Barre de réception de signal pour chaque transpondeur
• Supporte plus de 25 langues audio.
• Fonction Télétexte (VBI)
• Réception en bande C (3,7-4,2 GHz) et Ku (10,7-12,7 GHz)
• 3 sorties RCA (Audio droit, gauche et SPDIF)
• 2 prises péritel (TV et VCR)
• 1 fiche RS-232 pour la mise à jour du logiciel.

Alimentation

Ce récepteur satellite fonctionne sur une prise classique 220-240V AC ~ 50 Hz. Prière de ne pas ouvrir le couvercle vous-même. Des tensions assez importantes circulent dans ce terminal, vous risquez de mettre votre vie en danger. Pour tout aide, n'hésitez pas à contacter une personne qualifiée. Les réparations, si elles ont lieu, doivent être effectuées par une personne qualifiée.

• L'appareil n'est pas déconnecté de la source d'alimentation tant que la prise reste connectée même si votre terminal est en mode veille.
• Si vous n'utilisez pas votre récepteur pendant une longue période (Départ en vacances par exemple), assurez-vous qu'il soit débranché de la prise secteur.

Câble d'alimentation

Débrancher du secteur le récepteur par la prise secteur. Ne pas retirer le cordon secteur en tirant dessus et ne jamais toucher le câble d'alimentation lorsque vous avez les mains humides car vous risquez un choc électrique. Ne jamais faire de nœuds ou de liens vers un autre câble. Un problème sur le câble d'alimentation peut donner le feu ou un choc électrique. Vérifier votre câble d'alimentation, si celui-ci est endommagé il faudra le faire remplacer par une personne qualifiée.

Choix de l'installation

Ne pas placer le récepteur à une exposition directe avec le soleil, dans un endroit humide ou autour ou sur d'autres appareils électriques.

Placer le récepteur dans un endroit solide et non fermé afin que le récepteur puisse chauffer le moins possible.

Installation de l'antenne

Pour avoir la meilleure réception possible avec votre récepteur, il faut impérativement installer correctement votre ANTENNE. Il faut éviter d'avoir des court-circuits entre le LNB et le récepteur. Notre récepteur est équipé d'une protection contre les court-circuits.

La télécommande

Ouvrez tout d'abord l'arrière de la télécommande, insérez les 2 piles en faisant bien attention au sens d'insertion (Pôle + et Pôle-)

Si la télécommande ne fonctionne pas ou certaines fonctions ne répondent pas, probablement qu'il faudra changer les piles dès que possible.

C) connexions

• Connexion au téléviseur

Connectez votre téléviseur avec un cordon péritel 21 broches à la prise péritel «TV» de votre récepteur satellite.

Connectez ensuite la seconde prise péritel nommée «VCR» à votre magnétoscope, toujours à l'aide d'un câble péritel 21 broches.

Lorsque le terminal est en veille et que vous l'allumez, il commute automatiquement sur le téléviseur.

• Connexion de la parabole

Connectez un câble équipé de fiche F à chaque extrémité de votre tête de réception (LNB) à l'entrée de votre récepteur satellite repérée «INPUT IF».

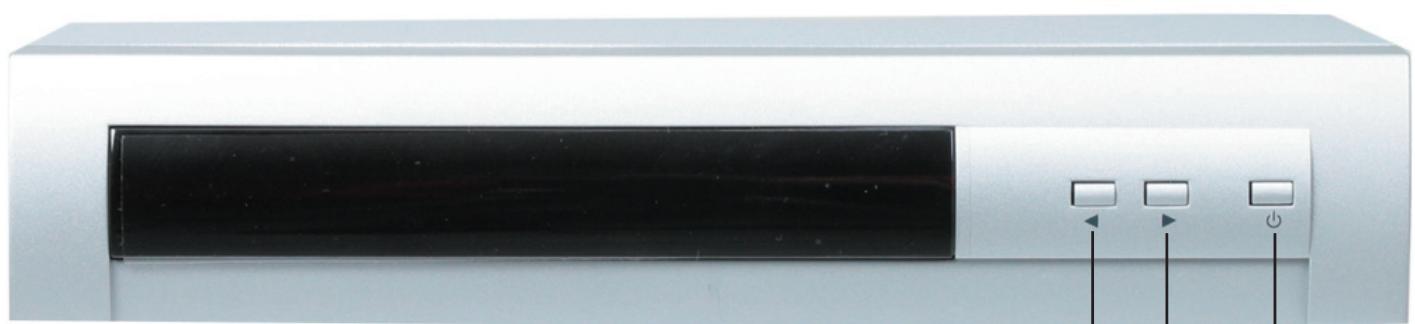

1) Stand by

Ce bouton permet de mettre en marche ou en veille votre récepteur satellite.

2) Et 3) Touche CH

Ces touches permettent le changement de chaînes.

4) Afficheur 4 digits

Ce afficheur permet l'affichage du numéro de chaque chaîne en mode actif et l'heure en mode inactif.

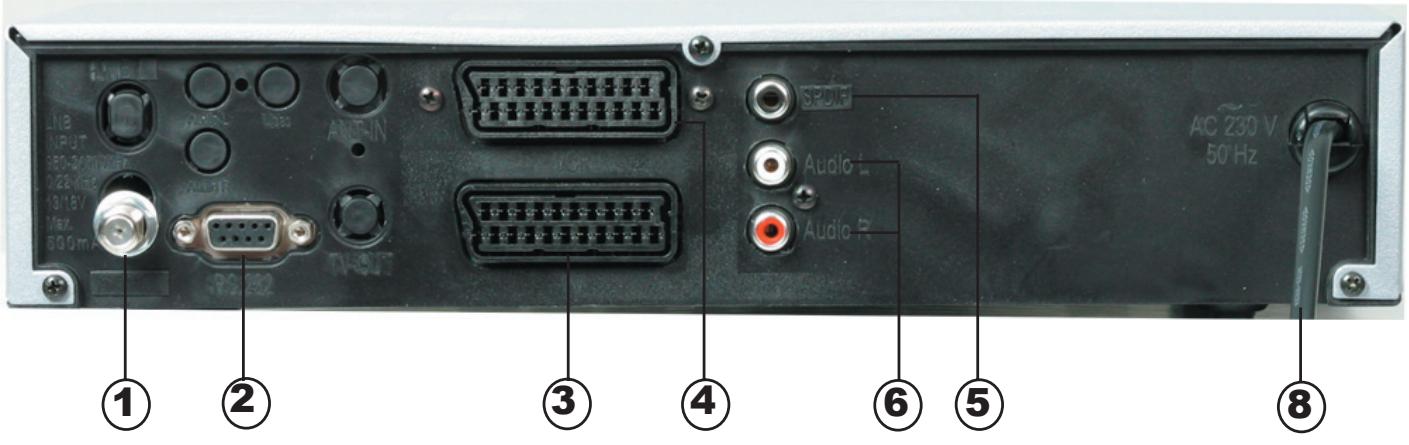

5. FACE Arriere du recepteur

Connexion d'entrée de l'antenne satellite avec une fiche F.

2) Rs-232

Permet la communication entre un ordinateur et votre récepteur satellite pour une éventuelle mise à jour logicielle.

3) Tv

Prise péritel TV : Permet la connexion de cette prise à votre téléviseur par le biais d'un câble péritel 21 broches.

4) VCR

Prise péritel VCR : Permet la connexion de cette prise à votre magnétoscope par le biais d'un câble péritel 21 broches.

5) SPDIF

Sortie SPDIF : Permet la connexion à un amplificateur possédant cette connexion SPDIF.

6) Et 7) AUDIO l et r

Sortie audio droite et gauche. Permettent la connexion vers un amplificateur extérieur.

Cable d'alimentation 220V.

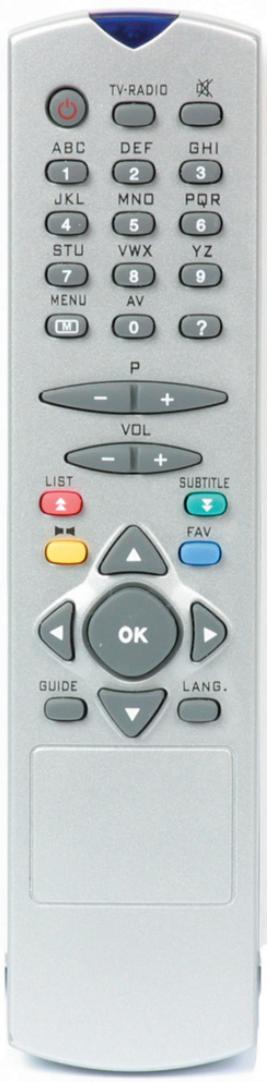

6. LA TELECOMMANDE

La télécommande vous permet de sélectionner n'importe quelle chaîne directement en entrant le numéro de la chaîne, elle permet également l'accès au menu et à toutes ses fonctionnalités.

1. Bouton de mise en marche/veille
2. Chiffres de 1 à 9 et lettres (Utilisation dans le menu)
3. Touche MENU : Permet d'accéder au menu du terminal.
4. TV/RADIO : Permet de basculer entre le mode TV/RADIO.
5. P+ / P- : Permet de changer de programme.
6. Vol+/Vol- : Permet de changer le volume.
7. Touche OK : Permet la validation dans le menu.
8. Touche FAV: Permet d'afficher la liste de chaînes favorites si elle existe.
9. Touche jaune : Permet l'affichage du mode audio.
10. Touche ?: Cette touche sert de touche d'information et d'aide.
11. Touche LANG: Permet la sélection de la langue de la châne.
12. Touche GUIDE: Permet l'affichage du guide des programmes.
13. Touche LIST : Permet l'affichage de la liste des chaînes.
14. Touche SUBTITLE: Permet l'affichage des sous-titres.
15. Touche MUTE : Permet la coupure ou non du son.
16. Touche AV: Permet de passer du mode AV au mode TV.

Touche «stand by

Une fois toutes vos connexions effectuées, appuyez sur cette touche pour mettre le terminal en fonctionnement.

Celui-ci s'allumera sur la dernière chaîne visionnée.

Touche «menu

En appuyant sur cette touche, le menu principal du récepteur s'affiche sur l'écran du téléviseur. Cette touche est aussi utilisée pour sortir du menu ainsi que des sous-menus. Les touches « ▲▼ » sont utilisées pour le déplacement dans le menu pour accéder aux sous-menus. La touche «OK» permet de valider le sous-menu sélectionné.

Touche «tv/radio

Lorsque vous appuyez sur cette touche, le récepteur passe du mode TV en mode RADIO et inversement. Lorsqu'un mode est sélectionné, le récepteur passe sur le dernier programme regardé ou la première radio écoutée. Lorsque vous êtes en mode RADIO, un icône vous l'indique.

Touche p + / p -

Ces touches «programme +/-» permettent l'affichage du programme suivant ou précédent.

Touché «vol+/vol-

Ces touches vous permettent d'augmenter ou de diminuer le volume du récepteur.

Touche «OK

Cette touche permet la validation des modifications dans le menu et en dehors du menu, elle permet l'affichage de la liste des chaîns.

Touche «▲▼

Ces touches sont utilisées pour naviguer dans le menu. Elles permettent le déplacement sur les différents paramètres du menu.

Touche «▲

Ces touches permettent de naviguer et de modifier les différents paramètres du menu. Elles permettent également de suivre le sous-menu si celui-ci est disponible.

Touché «FAV» (couleur bleue)

Cette touche permet d'afficher les chaînes favorites lorsque celles-ci ont été créées dans le menu 'Liste des chaînes'. Vous pouvez effectuer jusqu'à 4 listes des favorites et la limite autorisée est de 100 chaînes.

Touche «AUDIO» (couleur jaune)

Cette touche vous permet d'afficher les paramètres audio de la chaîne regardée. Par défaut, l'audio est en mode 'Stereo'. Si vous désirez uniquement l'audio droit ou gauche en mode 'mono', il suffit d'appuyer sur cette touche pour modifier les différents paramètres.

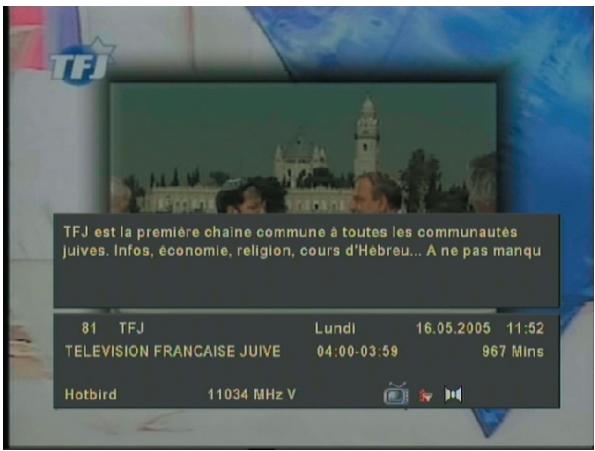

Touche «?» information

Cette touche permet d'afficher les informations de la chaîne lorsque vous êtes en dehors du menu et par contre dans le menu, elle permet d'afficher l'aide. Les informations sont relatives au programme en cours : numéro de la chaîne, nom de la chaîne, type de chaîne (TV ou Radio), le satellite, la fréquence du transpondeur, la liste favorites (si le programme est classé dans une de ces listes), le mode audio, logo Teletext si celui-ci est disponible.

Touche «LANG

Cette touche permet d'afficher, dans le cas où un programme possède plusieurs langages disponibles, de les sélectionner. Lorsque vous appuyez sur cette touche, un menu apparaît avec la liste des langues disponibles. Il vous suffit de désigner à l'aide des touches « ▲▼ », puis de la touche « OK » pour valider. Si le programme en cours ne dispose pas de multi-lingue, alors un message s'affiche pour vous l'indiquer.

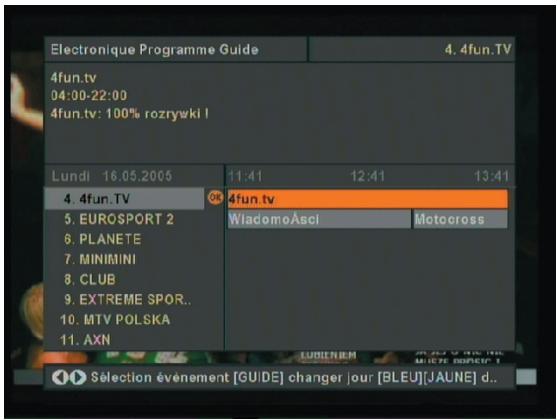

Touche «GUIDE

Cette touche permet l'affichage du guide électronique des programmes. Vous pouvez désirer le programme avec les touches « ▲▼ » et changer les heures avec les touches « △▶ »

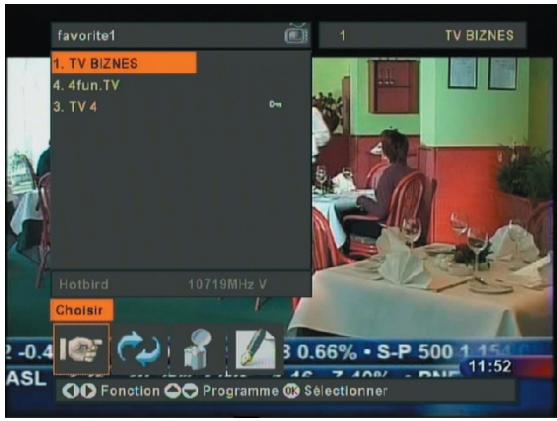

Touche «LIST

Cette touche permet l'affichage de la liste des chaînes ou des 4 listes favorites par pression sur la touche « FAV ». Une fois dans ce menu, vous pouvez utiliser les touches 'ROUGE' et 'VERTE' pour parcourir la liste des chaînes de page en page. (En fait de 10 chaînes par 10 chaînes)

Touche «subtitle

Cette touche permet d'afficher le sous-titrage si celui-ci est disponible. Elle permet aussi de faire défiler les chaînes page par page lorsque vous êtes dans le menu 'Liste des chaînes' ou dans la liste des chaînes.

Touche «MUTE

Cette touche permet de couper ou non le volume du récepteur. Une fois cette touche appuyée, un symbole 'mute' s'affiche sur l'écran. La fonction 'MUTE' ne fonctionne pas dans le cas d'une sortie audio numérique AC3 ainsi que lorsque le menu est affiché.

Touche «AV

Cette touche permet le passage entre le mode AV et le mode TV.

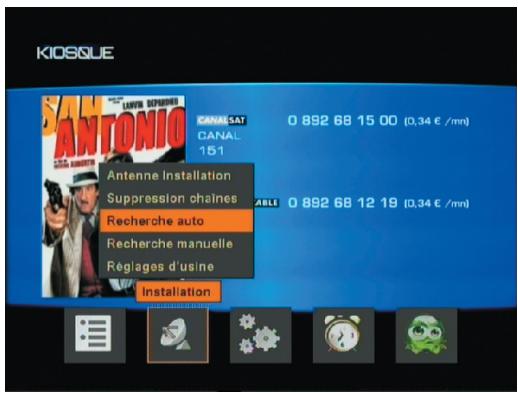

Première installation

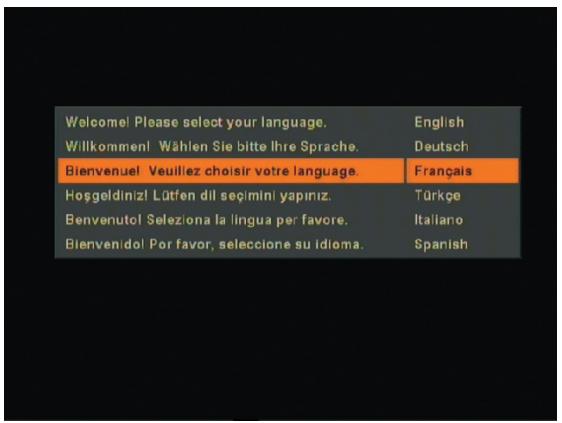

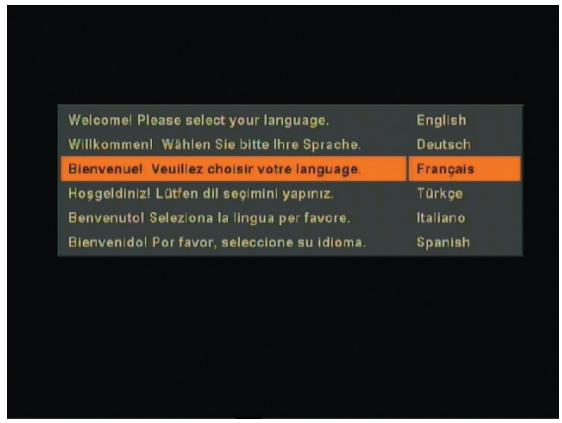

Lors de la première installation de votre récepteur, il affichera le message suivant pour le choix de la langue du menu que vous désirez utiliser. Utilisez les touches «▲▼» pour sélectionner le langage désiré puis appuyez sur la touche «OK» pour valider.

PS : Vous pouvez voir apparaître cet écran après une réinitialisation usine.

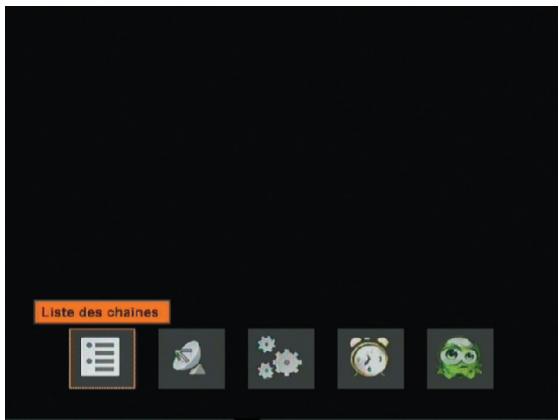

Une fois le langage validé, le menu global du récepteur s'affichera. (Voir photo ci-dessous)

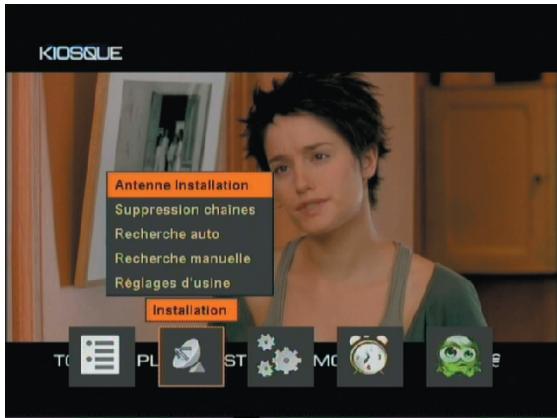

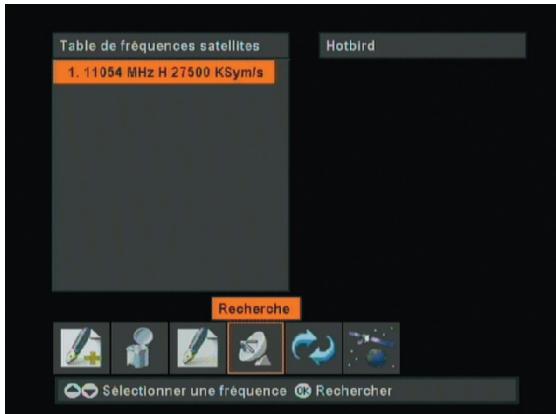

Pour effectuer une recherche de chaîne, déplacer le curseur sur le paramètre 'Antenne Installation' avec les touches «▲▼» puis appuyer sur la touche «OK» pour valider.

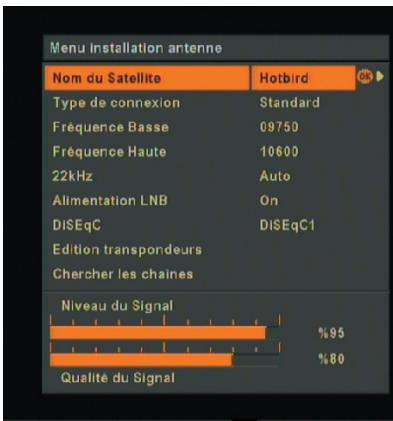

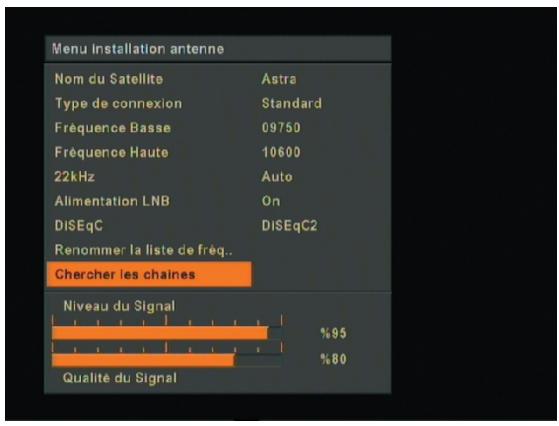

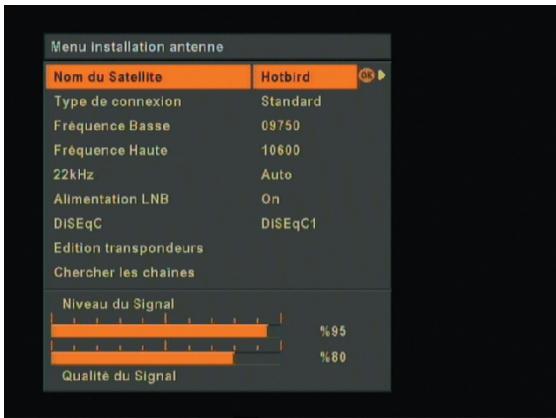

Dans ce menu, vous pouvez configurer tous les paramètres relatifs à votre installation (DiSEqC...) puis descendre sur le paramètre 'Chercher les chaînes' avec les touches «▲▼» puis valider la recherche avec la touche «OK».

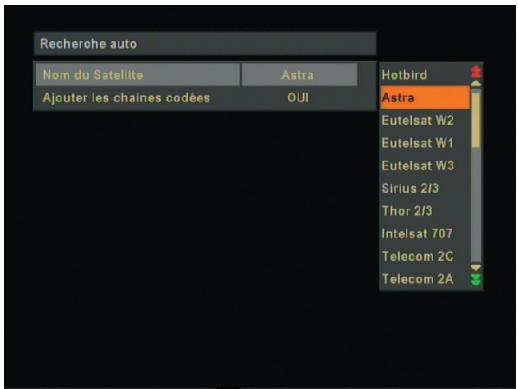

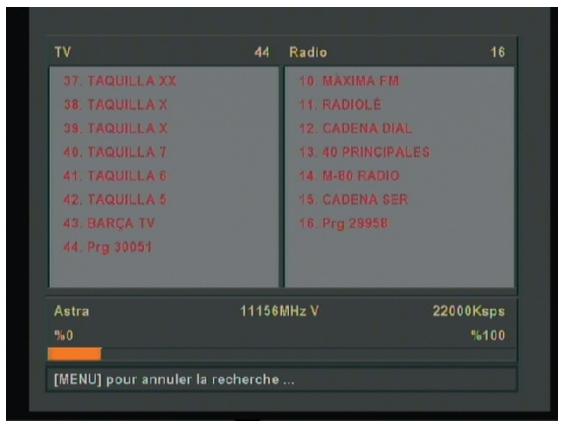

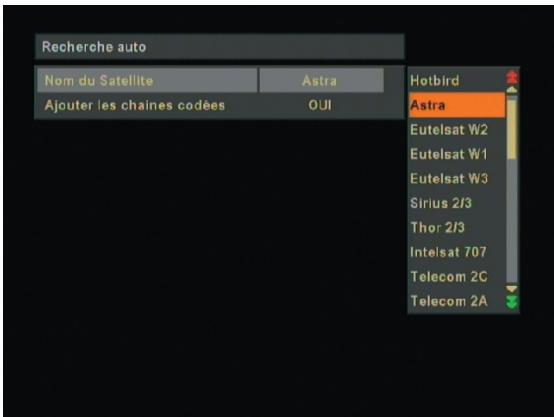

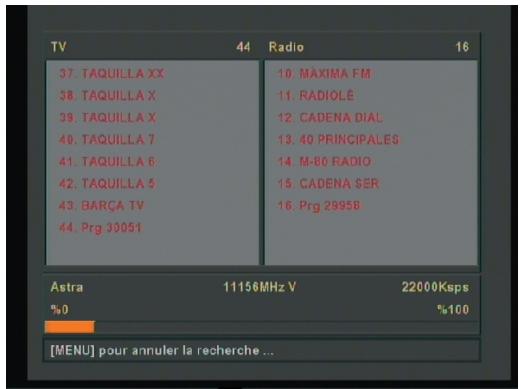

La recherche automatique des chaînes peut se faire via le paramètre 'Recherche auto.' Dans ce menu, il suffit de sélectionner le satellite avec les touches «▲▼», puis de définir si vous désirez rechercher les chaînes codées ou non. Une fois vos choix terminés, appuyer sur la touche «OK» pour lancer la recherche automatique des chaînes. Le récepteur débute alors la recherche, cela peut prendre quelques minutes. Vous pouvez descendre l'ascenseur dans la page recherche.

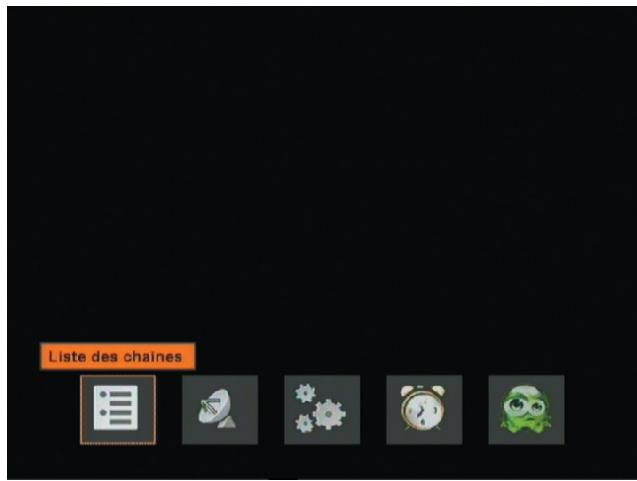

8. MENU GLOBAL

Lorsque vous appuyez sur la touche 'MENU', vous verrez apparaître le menu global comme sur l'image ci-dessous:

Les icônes qui caractérisent le menu global sont les suivantes :

1) Liste des chaînes 2) Installation 3) Configuration 4) Minuterie 5) Jeux

Menu «liste des chaînes

Vous pouvez effectuer toutes les opérations décrites ci-dessous dans ce menu après avoir validé avec la touche OK:

1) Naviguer parmi la liste des programmes 2) Déplacer les programmes 3) Supprimer les programmes non-désirés 4) Renommer les programmes 5) Verrouiller les programmes 6) Filtrer les programmes 7) Trier les listes de chaînes 8) Réglages des listes favorites.

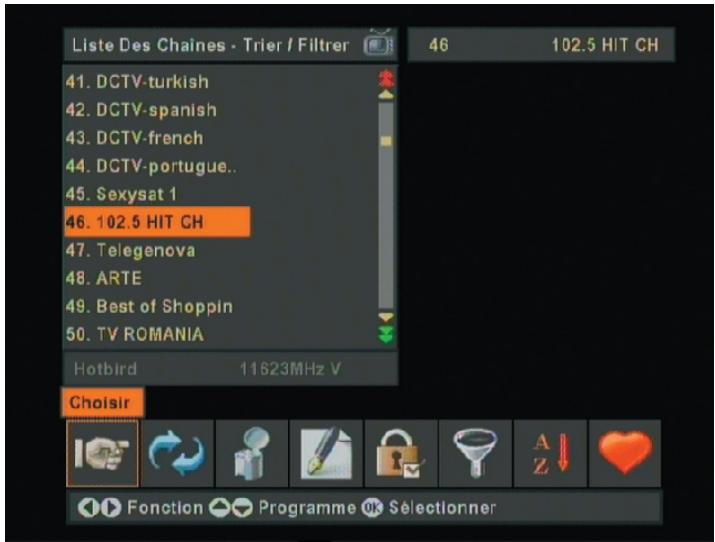

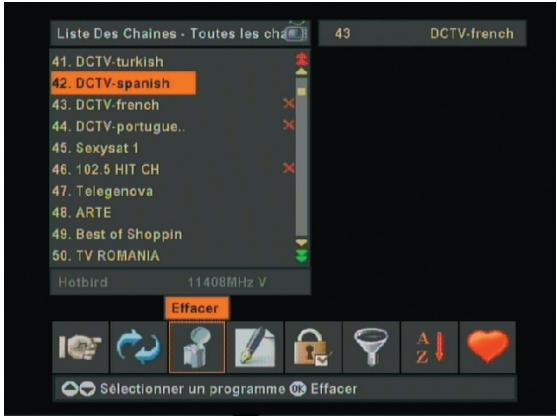

8.1 Naviguer PARMIS la LISTE des programmes

Dans le menu, vous pouvez utiliser les touches « ▲▼ » pour vous déplacer de chaîne en chaîne dans la liste, ou de 10 chaînes par 10 chaînes avec les touches 'ROUGE et VERTE'.

La fréquence (Transpondeur) de la chaîne, la polarisation, le nom du satellite ainsi que le nom de la chaîne sont indiqués dans le bas de l'écran.

Pour regarder un programme, il suffit de le sélectionner avec les touches '▲▼' puis de le valider avec la touche 'OK'.

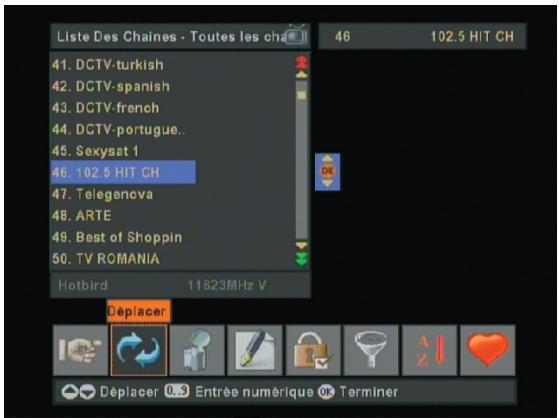

Dans ce menu, vous avez la possibilité de déplacer chaîne par chaîne vers une nouvelle position. Pour sélectionner le menu 'DEPLACER', utiliser les touches «▲».

Il suffit ensuite de sélectionner la chaîne que vous désirez déplacer avec les touches ‘▲▼' puis d'appuyer sur la touche ‘OK'. Le programme est alors sélectionné en couleur bleue et vous disposez ensuite de 2 méthodes pour le déplacement de la chaîne :

• Soit vous utilisez les touches ‘▲▼' pour désirer la position désirée et valider par ‘OK' pour placer la chaîne.
• Soit vous entrez directement un numéro de destination avec les touches du pavé numérique puis vous validez par 'OK'.

PS : Si le numéro entré est supérieur au numéro maximum de la liste, alors la chaîne sera placée en dernière position.

8.3 Supprimer les programmes non-desires

Dans ce menu, vous pouvez supprimer toutes les chaînes que vous ne désirez plus voir apparaitre dans votre liste. Utiliser les touches « ▲ ▶ » pour sélectionner le menu 'EFFACER'. Il ne vous reste plus qu'à sélectionner dans votre liste toutes les chaînes que vous désirez supprimer à l'aide de la touche 'OK'. Lorsque les chaînes sont sélectionnées, vous verrez apparaitre une croix de couleur rouge en face de chaque chaîne sélectionnée.

Une fois toutes les chaînes à supprimer sélectionnées, appuyer sur la touche 'MENU'. Un message apparait pour confirmer votre demande. Sélectionner 'OUI' ou 'NON' à l'aide des touches «« » et valider par la touche 'OK'.

PS : Dans les 2 besoins, le récepteur sortira du menu 'Liste des chaînes'.

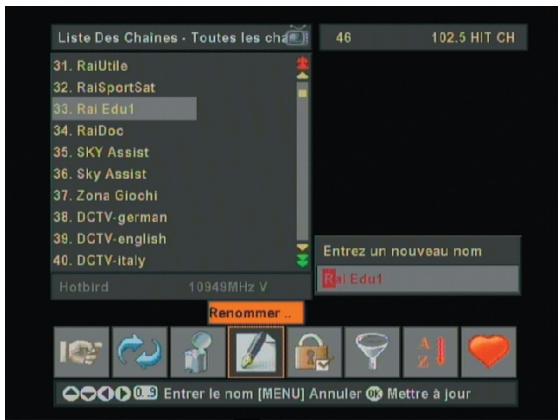

8.4 Renommer les programmes

Dans ce menu, vous pouvez renommer tous les programmes que vous désirez. Pour sélectionner le menu 'RENOMMER', utiliser les touches «▲».

Il suffit ensuite de sélectionner la chaîne que vous désirez renommer avec les touches ‘▲▼' puis d'appuyer sur la touche ‘OK'. 2 possibilités s'offrent à vous pour renommer les chaînes :

• lettre suivante et la touche ‘OK' pour valider le nom.
• Soit utiliser les touches du pavé numérique où y figure toutes les lettres. Cela fonctionne en fait comme les téléphones portables. (Ex : La affichera A, 2 fois il affichera B...)

touche 1 (ABC) si vous appuyez 1 fois, il

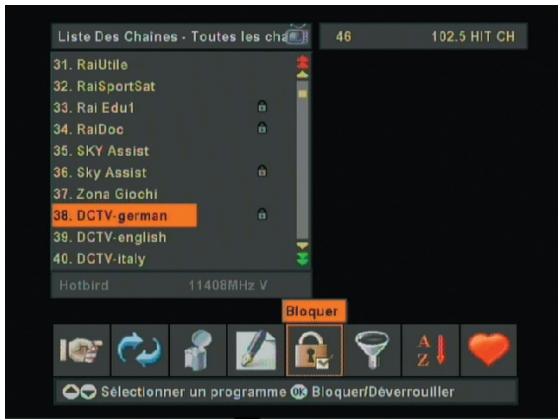

8.5 Verrouiler les programmes

Dans ce menu, vous pouvez verrouiller tous les programmes que vous désirez. Pour sélectionner le menu 'VERROUILER', utiliser les touches «▲».

Il suffit ensuite de sélectionner la chaîne que vous désirez verrouiller avec les touches ‘▲▼' puis d'appuyer sur la touche ‘OK'.

Le mot de passe vous sera demandé. (Par défaut, il est de '0000') Lorsque les chaînes sont sélectionnées, un petit verrou s'affiche sur la droite de chaque nom de chaîne.

Si vous désirez déverrouiller une chaîne, il faudra entrer le mot de passe '0000' puis appuyer de nouveau sur la touche 'OK' sur chaque chaîne verrouillée pour enlever le logo 'Verrou'.

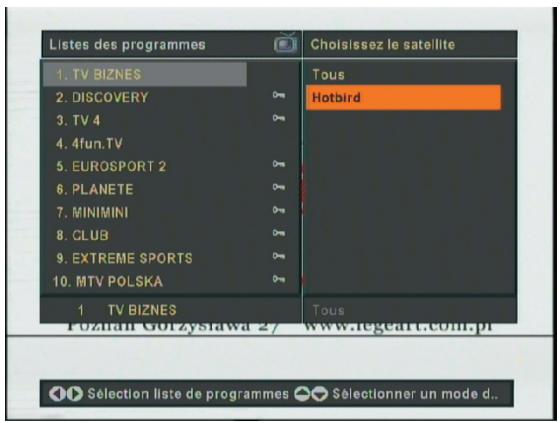

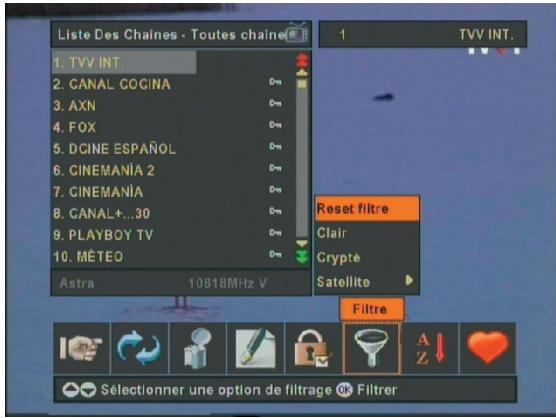

8.6 FILTER les programmes

Trois options de filtrer peuvent être utilisées dans ce menu.

• Satellite : Vous pouvez choisir d'afficher uniquement les chaînes du satellite de votre choix.
• Crypté : Vous pouvez choisir d'afficher uniquement les chaînes cryptées.
• Clair : Vous pouvez choisir d'afficher uniquement les chaînes gratuites.

Vous pouvez revenir à la liste originale (telle qu'elle était avant le filtre) en faisant un reset filtre'. (Réinitialisation)

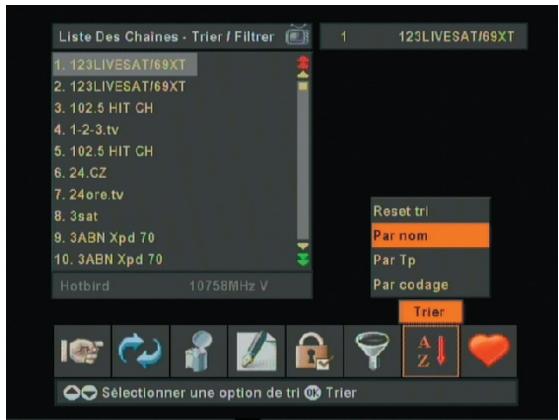

8.7 TRIER les programmes

Trois options de tri sont disponibles dans ce menu.

• Par codage : Ce tri permet d'afficher les chaînes en première dans la liste suivie des chaînes cryptées.
• Par TP (Transpondeur) : Ce tri permet d'afficher les chaînes dans l'ordre de la recherche des transpondeurs.
• Par nom : Ce tri permet d'afficher la liste des chaînes par ordre alphabétique. (A vers Z)

Vous pouvez revenir à la liste originale (Telle qu'elle était avant le tri) en faisant 'un reset tri'. (Réinitialisation)

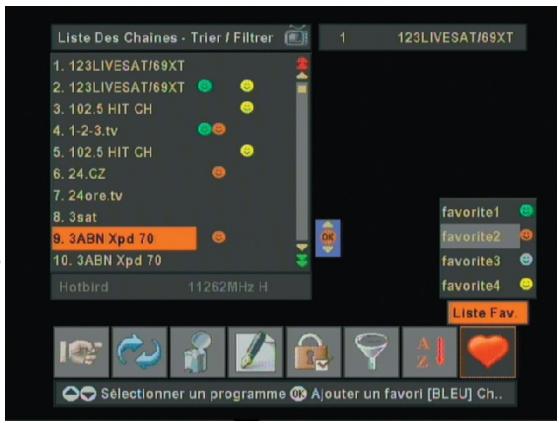

8.8 Reglages des LISTES favorites

Dans ce menu, vous pouvez partager dans 4 listes des favorites tous les programmes que vous désirez. Pour sélectionner le menu 'Liste Fav.', utiliser les touches «▲».

Il suffit ensuite de sélectionner la liste désirée (Entre 1, 2, 3 ou 4) avec les touches '▲▼' puis d'appuyer sur la touche 'OK'.

Il ne vous reste ensuite qu’à sélectionner les chaînes que vous désirez mettre en liste favorites avec les touches ‘▲▼’ et de valider avec la touche ‘OK’. Un logo de la couleur correspondante à la liste sélectionnée s'affichera en face du nom de chaque chaîne.

Pour enlever une chaîne de la liste favorite, il suffit de la sélectionner et d'appuyer sur la touche 'OK'.

Si vous désirez changer de liste favorites, appuyez sur la touche 'FAV' pour passer de la liste 1 à la liste 2 et ainsi de suite.

Vous pouvez renommer les listes des favorites lorsque vous êtes en dehors du menu, lorsque vous affichez les listes des chaînes et plus particulièrement la liste favorite.

9. MENU installation

Ce menu vous permet de configurer votre antenne. (DiSEqC, installation motorisée ou non...)

Ce menu est constitué de 5 éléments :

1) Antenne Installation 2) Suppression chaîne 3) Recherche Auto. 4) Recherche manuelle 5) Réglages d'usine

C'est dans ce menu que vous pourrez régler et mémoriser tous les paramètres relatifs à votre installation. (Choix du satellite, choix de la commutation DiSEqC, choix de la LNB...)

Il y a au total 32 satellites à mémoriser, vous pouvez éditer et mémoriser n'importe lequel d'entre eux.

9.1 Antenne installation

Après être entré dans ce menu, vous verrez apparaître la fenêtre ci-dessous :

Nom du satellite : Vous disposez au total de 32 satellites pré-programmés dans le terminal ainsi que 4 satellites nommés 'USER1 à 4' si vous désirez ajouter un satellite non présent dans la liste.

La touche 'OK' permet elle de dénommer le satellite.

Pour désigner le satellite, appuyez sur la touche «▶» puis validez par la touche OK.

Type de connexion : Vous pouvez choisir entre 3 types de connexion pour votre installation. Utilisez les touches «▶» pour la sélection, puis

utiliser la touche 'OK' pour valider.

Standard: Parabole fixe avec 1 ou 2 têtes.

DiSEqC1.2 : Parabole motorisée.

Usals : Parabole motorisée avec le système Usals.

Fréquence bass é sur 9750MHz pour une tête universelle. La modification s'effectue avec la touche « » et la touche OK pour valider.

Fréquence haut é sur 10600MHz pour une tête universelle. La modification s'effectue avec la touche « » et la touche OK pour valider.

22 KHz : Vous pouvez sélectionner la bande de fréquence utilisée. Vous pouvez modifier les différents paramètres avec les touches «▲». Vous avez le choix entre 'AUTO', 'ON' ou 'OFF'. Par défaut, le récepteur est réglé sur AUTO.

Alimentation LNB : Vous pouvez activer ou désactiver l'alimentation de votre tête de réception avec les touches « ▲ ». Pour le fonctionnement de l'ensemble, il faut impérativement laisser active l'alimentation de la tête.

DiSEqC : Vous pouvez dans le cas d'une double tête ou d'une installation avec plusieurs paraboles régler la fonction DiSEqC. Vous avez le choix entre 'DiSEqC1 à DiSEqC4'. Utiliser la touche « » puis faites votre sélection avec les touches « ▲▼ » et validez avec la touche OK'.

Éditer la liste de fréquences : Si vous validez avec la touche ‘OK’ ce paramètre, vous accédez alors à la liste de tous les transpondeurs.

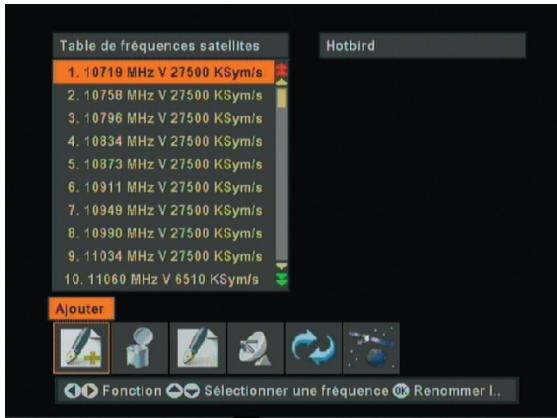

Fonctions du MENU edition transpondeurs

Le tableau d'affichage des fréquences (ou transpondeurs) est constitué des fréquences, des polarisations et débits symboles. (Voir photo ci-dessous)

Vous pouvez dans ce menu effectuer toutes les opérations suivantes :

• Ajouter un transpondeur
• Supprimer un transpondeur
• Édition d'un transpondeur
• Démarrer la recherche d'un transpondeur
• Restaurer la liste mémorisée en usine
• Sélectionner le satellite

Ajouter un transpondeur

Cette fonction vous permet d'ajouter un nouveau transpondeur dans la liste. Appuyer sur la touche 'OK' sur le paramètre 'AJOUTER' et il ne vous reste plus qu'à entrer vos valeurs.

Supprimer un transpondeur

Vous pouvez supprimer dans ce menu n'importe quel transpondeur. Placez-vous sur ce paramètre avec les touches «▶» puis sélectionnez ensuite le transpondeur que vous désirez supprimer et appuyez sur la touche OK. Un message s'affiche alors, sélectionnez 'OUI' si vous désirez réellement supprimer ce transpondeur, sinon valider NON.

PS : Une fois le transpondeur supprimé, les chaînes correspondantes seront supprimées !!!

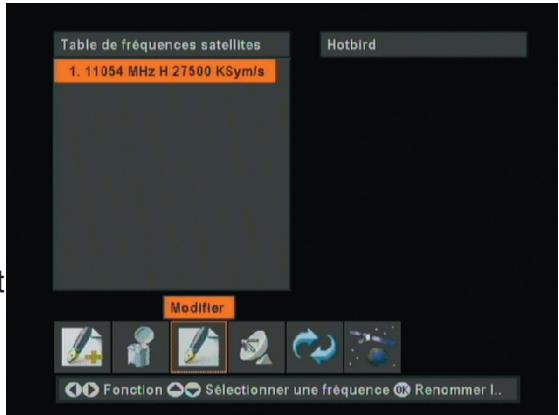

Édition des transpondeurs

Dans ce menu vous pouvez modifier les paramètres d’un transpondeur. Placez-vous sur ce paramètre avec les touches «▶» puis sélectionnez ensuite le transpondeur que vous désirez modifier et appuyez sur la touche 'OK'. Vous pouvez alors modifier la polarisation, la fréquence, le débit symbole ainsi que la FEC. APRÈS les modifications effectuées, appuyez sur la touche 'OK' pour valider.

Démarrer la recherche

Ce menu permet la recherche des chaînes diffusées par ce transpondeur. Placez-vous sur ce paramètre avec les touches «▶» puis sélectionnez ensuite le transpondeur que vous désirez rechercher et appuyez sur la touche OK. Sélectionnez 'OUI' si vous désirez réellement lancer la recherche de cette fréquence, sinon sélectionnez NON. Le récepteur lance alors la recherche et toutes les nouvelles chaînes trouvées seront ajoutées à la liste totale des chaînes.

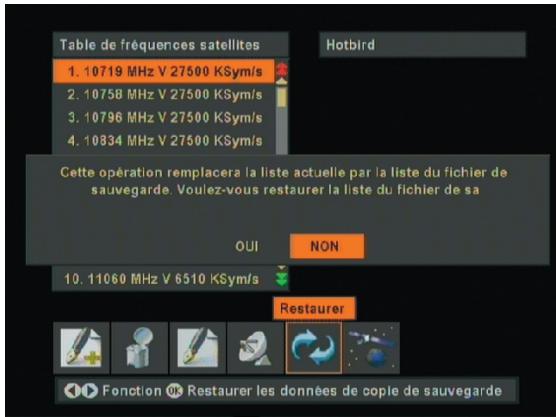

Restaurer la liste mémorisée en usine

Ce menu permet de restaurer la liste pré-programmée en usine. Placez-vous sur ce paramètre avec les touches «▶» puis valider par OK. Sélectionner 'OUI' si vous désirez réellement lancer la liste d'origine sinon sélectionner 'NON'. Le récepteur lance alors l'initialisation et replace la liste de tous les transpondeurs programmés en usine.

Sélectionner le satellite

Ce menu permet la sélection de la liste des transpondeurs d'un satellite sélectionné. Placez-vous sur ce paramètre avec les touches «▲▼» puis utilisez les touches «▲▼» pour sélectionner le satellite et appuyez ensuite sur la touche OK pour la sélection.

Chercher les chaînes : Si vous validez avec la touche ‘OK’ ce paramètre, vous accédez alors à l'écran de recherche de chaîne. Vous pouvez arrêter la recherche en cours en appuyant sur la touche ‘MENU’.

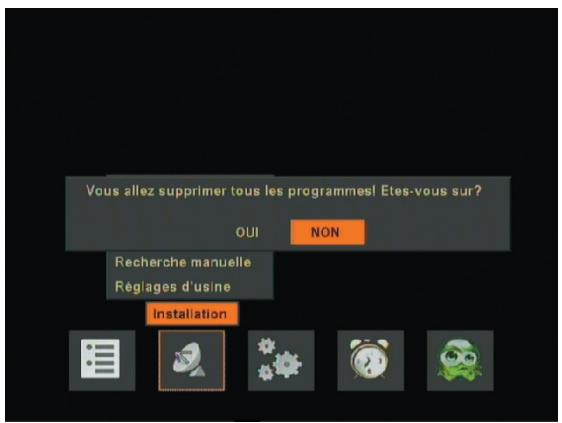

9.2 Suppression CHAIN

Ce menu permet la suppression de toutes les chaînes qui ont été mémorisées dans la liste totale des chaînes. Une fois validé, un message s'affichera pour vous demander si vous désirez réellement supprimer la totalité des chaînes. Si c'est le cas, choisissez 'OUI' sinon choisissez 'NON'. (Voir photo ci-dessous)

Après sélection du 'OUI', les chaînes seront supprimées et une fenêtre de bienvenue s'affichera sur l'écran. Elle inclut un message de bienvenue où vous êtes invité à sélectionner librement la langue puis valider par la touche OK.

Le menu 'Installation antenne' s'affichera alors pour permettre à l'utilisateur de faire tous les réglages nécessaires à son installation. (Choix du satellite, LNB...) (Voir photo ci-dessous)

Après validation sur la ligne 'Chercher les chaînes', tous les paramètres entrés pour ce satellite sont mémorisés. En appuyant sur la touche 'OK', tous les programmes pour ce satellite seront recherchés et seront mémorisés dans la liste totale des chaînes.

9.3 Recherche AUTO.

Dans ce menu, vous pouvez rechercher le satellite de votre choix.

Nom du satellite : Sélectionner le satellite que vous désirez rechercher. Utiliser la touche «▶», puis les touches «▲▼» pour sélectionner le satellite puis appuyer sur OK pour le valider.

Ajouter les chaînes codées : Vous pouvez également désirer de rechercher ou non les chaînes cryptées. Utiliser les touches «▲▼» pour afficher 'OUI' ou 'NON'.

Si vous sélectionnez 'OUI' le récepteur recherche toutes les chaînes y compris celles cryptées.

Si vous sélectionnez 'NON' le récepteur recherche UNIQUÉMENT toutes les chaînes en clair.

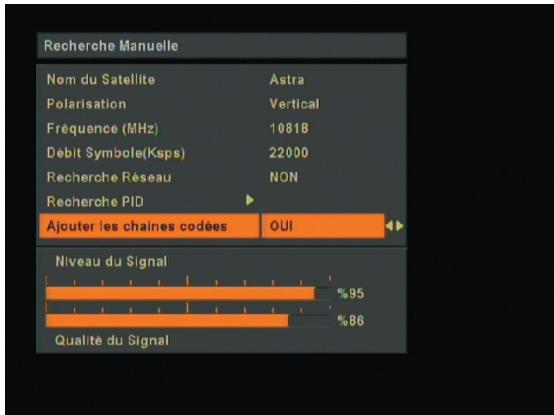

9.4 Recherche manuelle

Ce menu permet la recherche de la valeur du transpondeur que vous aurez définie. Il est constitué des paramètres suivants :

Nom du satellite : Choisissez le satellite en appuyant sur la touche « ▲▼ » pour la sélection et enfin OK pour valider.

Polarisation : Choisissez la polarisation du transpondeur en utilisant les touches «▶».

Fréquence (MHz) : Entrer directement la fréquence à l'aide des touches numériques ou des touches ‘▲▼▷' de votre télécommande.

Débit symbole : Entrer directement le débit symbole à l'aide des touches numériques ou des touches ‘▲▼▷' de votre télécommande

Recherche réseau : Permet de réaliser la recherche de réseau selon la table NIT. (Network Information Table) Vous pouvez activer ou non ce paramètre avec les touches «▲».

Recherche PID: Cette recherche permet de faire une recherche précise d'une seule chaîne sur un transpondeur grâce au PID video, Audio et PCR. Vous pouvez entrer ces valeurs avec les touches numériques ou « ▲▼ » de votre télécommande.

Ajouter les chaînes codées : Vous pouvez également désigner de rechercher ou non les chaînes cryptées. Utiliser les touches «▶» pour afficher 'OUI' ou 'NON'.

Si vous sélectionnez ‘OUI' le récepteur recherche toutes les chaînes y compris celles cryptées.

Si vous sélectionnez 'NON' le récepteur recherche UNIQUÉMENT toutes les chaînes en clair.

Remarque: Le nom du programme trouvé avec le mode PID actif est 'Pgm'.

Dès que vous entrez une fréquence, la barre de signal et de qualité vous indique la présence de signal ou non sur cette fréquence.

9.5 Reglages d'usine

Vous pouvez dans ce menu supprimer tous les réglages effectués ainsi que restaurer la liste des chaînes programmes en usine. Si vous vérifiez ce menu avec la touche 'OK', un message s'affichera pour vous demander si vous désirez réellement faire cette réinitialisation. Choisissez 'OUI' et valider avec 'OK' si vous le désirez, sinon choisissez 'NON' puis valider par 'OK'. (Voir photo ci-dessous)

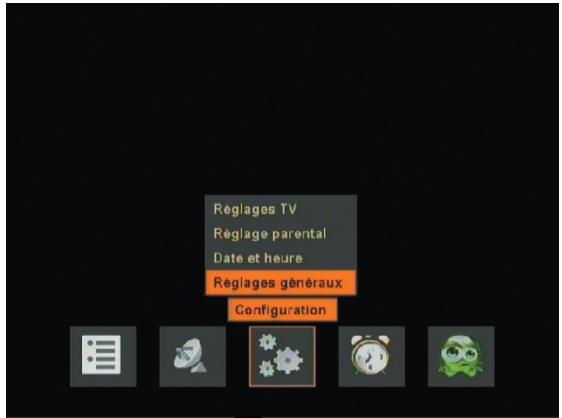

Configuration du MENU

Ce menu est constitué de 4 sous-menus et permet les réglages divers de votre récepteur. (Voir photo ci-dessous)

1) Réglages TV 2) Blocage parental 3) Date et heures 4) Réglages généraux

10.1 REGLAGES TV

Dans ce menu, vous pouvez régler le format de TV, la sortie TV et le modulateur. (Non disponible sur ce produit) Utiliser les touches «▶» pour changer les différents paramètres.

10.2 Blocage parental

Pour entrer dans ce menu, vous devez entrer le mot de passe qui est par défaut '0000'. Vous pouvez dans ce menu effectuer différents réglages concernant la protection parentale.

a) Protection menu : Utiliser les touches ‘<▲▶' pour modifier les paramètres. Vous pouvez bloquer l'accès au ‘menu principal' ou au menu ‘installation'. b) Protection enfant : Utiliser les touches ‘«»' pour modifier les paramètres. Cette protection entraîne le verrouillage des touches en face avant de l'appareil. Pour les activer de nouveau, désactiver cette fonction.

c) Changer le PIN : Utiliser la touche ‘OK' pour modifier le mot de passe actuel par un autre puis valider-le. Il faut impératifement que le mot de passe entré et celui confirmé soient identiques.

10.3 DATE et HEURE

Dans ce menu, vous pouvez régler l'heure, la date et le décalage horaire. Utiliser les touches « ▲ ▶▼ » ainsi que les touches numériques pour tous les changements que vous désirez effectuer.

Remarque: Au 1er démarrage du récepteur, les valeurs (Heure et date) sont de «00:00 / 01.01.2001».

Si vous utilisez le décalage horaire UTC, vous n'aurez pas besoin d'entrer l'heure manuellement.

Ce menu est composé de 3 sous-menus. Vous pourrez choisir la langue, le niveau de transparence du menu et voir la version de logiciel du produit.

Langue des menus : Utiliser les touches ‘▶▲▼' et ‘OK' pour sélectionner la langue du menu. Vous avez le choix entre 6 langues différentes.

Niveau de transparence : Utiliser les touches ‘▶' pour faire varier le niveau de transparence. Vous avez le choix entre 4 niveaux de transparence.

Version de logiciel : Cet onglet vous indique la version de logiciel de votre récepteur. Utile pour une éventuelle mise à jour.

11. Minuterie

Utiliser les touches «▲» pour sélectionner ce menu puis valider avec la touche 'OK'.

Dans ce menu, vous pouvez programmer le timer du récepteur, la mise en route du récepteur à une heure précise sur une heure bien définie pour une durée définie.

Vous pouvez programmer jusqu'à 5 lignes.

Sélectionner une ligne à l'aide des touches '▲▼', puis appuyer sur 'OK' pour opérer les paramètres comme le type de programme, le nom, l'heure de début, la date ainsi que la durée.

Le récepteur passera en mode 'ACTIF' lorsque vos paramètres seront validés.

Remarque : Il est impératif que l'heure de votre récepteur soit correctement réglée.

Vous pouvez voir sur la photo ci-contre la date et l'heure figure en bas à droite de l'écran.

Type : Utiliser les touches ‘ « ▷ » pour sélectionner le type de programme. Vous avez le choix en TV et radio.

Nom : Utiliser les touches ‘ « ▷ » pour sélectionner la chaîne désirée.

Utiliser les touches numériques de votre télécommande ‘0 à 9’ pour indiquer l'heure de début.

Date : Utiliser les touches numériques de votre télécommande ‘0 à 9' pour indiquer la date.

Durée : Utiliser les touches numériques de votre télécommande ‘0 à 9’ pour indiquer la durée.

Un once les paramètres entrés, appuyer sur la touche 'OK' pour valider. Vous pouvez désactiver la ligne avec les touches «<▶» pour indiquer 'INACTIF'.

12. JEUX

Utiliser les touches «▶» pour sélectionner ce menu puis valider avec la touche ‘OK’.

Trois jeux sont disponibles dans ce menu

a) Démineur b) Worm c) Tetris

Démineur

Sélectionner donne niveau de jeu entre 'Débutant, Intermédiaire et Expert' avec les touches ▲▼ et OK.

Pour jouer, utiliser les touches «▲▼», pour vous déplacer, 'OK' pour valider, la touche 'ROUGE' pour déposer un drapeau et la touche «MENU» pour sortir.

Sélectionner donne niveau de jeu entre 'Débutant, Intermédiaire et Expert' avec les touches ▲▼ et OK.

Pour jouer, utiliser les touches «▲▼» pour vous déplacer et appuyer sur 'OK' pour faire une pause.

Sélectionner le niveau de jeu entre 'Débutant, Intermédiaire et Expert' avec les touches et OK.

Pour jouer, utiliser les touches «▲» pour vous déplacez de gauche à droite, «▲» pour effectuer une rotation de la pièce, «▼» pour déposer la pièce et OK pour faire une pause.

Le guide des programmes

Si les informations de la chaîne sont disponibles, vous pouvez afficher les informations sur 7 jours.

Appuyer sur la touche 'GUIDE', le menu 'Guide des programmes' s'affiche. Toutes les chaînes s'affichent avec leurs programmes. (Si disponible)

Utiliser les touches '▲▼' pour parcourir la liste des chaînes et donc les programmes en cours.

Tous les programmes possèdent normalement des informations disponibles sur 3 heures environ avec le nom du programme, l'heure de début, l'heure de fin et des informations supplémentaires sur le

programme en cours ainsi que sur le suivant. Utiliser les touches «

pour changer l'échelle de temps. Lorsque vous appuyez sur la touche 'GUIDE', vous pouvez changer le jour de la Semaine.

Si aucune information n'est disponible, alors le message 'Pas d'information' s'affichera. S'il n'y a pas d'informations disponibles sur le transpondeur sélectionné, seul le nom des programmes sera affiché.

À noter que les informations sont mises à jour automatiquement lorsque le transpondeur est changé.

Lorsque vous utilisez les touches △ ▽, vous pouvez voir les informations en détails de chaque programme.

Messages diverses

Lorsque le programme est crypté, le récepteur affiche le message 'chaîne cryptée'.

Lorsque le récepteur ne reçoit aucun signal (cable d'antenne déconnecté ou antenne mal orientée), celui-ci indique le message 'PAS DE SIGNAL'.

Lorsqu'il y a un court-circuit sur la LNB (Tête de réception), le récepteur indique 'LNB OVERLOAD'.

Lorsqu’il n’y a aucune chaîne de mémorisée dans le récepteur, les menus Timer, la liste des programmes ne seront pas accessibles. Le message 'Pas de chaîne' s'affichera alors.

Il faudra d'abord lancer la recherche de chaîne pour pouvoir accéder à tous les menus du récepteur.

Touches p+/p-

Ces touches vous permettent de changer de programme un par un. Lorsque la liste de chaînes est affichée, vous pouvez soit utiliser les touches '▲▼' pour changer de chaîne en chaîne, soit utiliser les touches 'rouge et verte' pour changer de 10 chaînes par 10 chaînes.

Touches numériques (1 à 9)

Appuyer sur un numéro pour sélectionner directement une chaîne si vous connaissez le numéro de chaîne. Lorsqu'un numéro est entré, un carré s'affiche en haut à gauche de l'écran avec le numéro. Le récepteur attend environ 2 secondes que l'utilisateur entre d'autres numéros. Si aucun autre numéro n'est entré, le récepteur affichera alors le premier numéro entré.

Remarque: Si le numéro entré est supérieur au dernier numéro de la liste, alors le récepteur affichera ce dernier.

Lorsque le programme est affiché, un bandeau d'information s'affiche sur la partie basse de l'écran. (Voir photo ci-dessous)

Ce bandeau d'information affiche :

• Le nom du satellite
• La fréquence du transpondeur
• L'icône favori (si l'utilisateur a classé cette chaîne en liste favorites ou non)
• Le numéro de programme
• Le jour, la date et l'heure
• Un symbole indique si la chaîne est une chaîne TV ou Radio. (Une télévision ou une note de musique)
• Le nom du programme
• Un symbole indique si la chaine sélectionnée possède le TELETEXT. Si elle ne le possède pas, le symbole ne s'affichera pas.
• Un symbole indique si la chaine sélectionnée possède le sous-titrage. Si elle ne le possède pas, le symbole ne s'affichera pas.
• Un symbole indique si le programme est en stéréo ou non.

Lorsque vous sélectionnez une chaîne que vous avez verrouillée, une fenêtre s'affiche vous demandant d'entrer le mot de passe. Il vous suffit pour cela d'entrer les 4 chiffres avec les touches numériques de votre télécommande et la chaîne deviendra alors accessible.

Touches vol+/vol-

Lorsque vous êtes en dehors du menu, ces touches permettent l'affichage et la modification du volume de votre récepteur. Si vous restez appuyer sur la touche 'Vol+', le volume augmentera progressivement et par contre, si vous laissez appuyer sur la touche 'Vol-', le volume diminuera progressivement.

Touche MUTE

Lorsque vous appuyez sur cette touche, le symbole 'haut-parleur barré d'une croix rouge' s'affiche et le son du récepteur est coupé. Le symbole reste affiché tant que vous n'appuyez pas de nouveau sur cette touche.

Touche LIST et subtitle (touche rouge et verte)

En appuyant sur la touche 'LIST', vous pouvez afficher la liste totale des chaînes ainsi que la liste des chaînes favorites en appuyant sur la touche 'BLEUE'. (Si vous avez créé une liste favorite) Vous pouvez effectuer les opérations ci-dessous :

a) Naviguer parmi la liste des programmes. b) Déplacer les chaînes dans les listes favorites. c) Suppression des chaînes favorites (Uniquement disponible dans les listes favorites) d) Renommer les listes favorites.

Naviguer dans la liste des chaînes

Pour regarder une chaîne spécifique, utiliser les touches 'ROUGE et VERTE' ou '▲▼' pour la sélection des chaînes puis la touche 'OK' pour valider.

Le numéro et le nom de la chaîne s'affichent en haut à droite de l'écran.

B) déplacer les chaînes

Déplacez-vous dans la liste des chaînes avec les touches ‘▲▼’ pour sélectionner la chaîne à déplacer. UTILISER les touches ‘◀▶’ pour sélectionner le menu ‘DEPLACER’.

Déplacez-vous dans la liste des chaînes avec les touches « ▲▼ » et appuyez sur la touche OK pour sélectionner la chaîne à déplacer. Un rectangle bleu apparait alors, déplacez la chaîne avec les touches « ▲▼ » à la position que vous désirez et appuyez de nouveau sur la touche OK pour placer la chaîne.

C) suppression des chaînes (liste favorite)

Utiliser les touches «▶» pour sélectionner le menu 'EFFACER'. Sélectionner ensuite la chaîne que vous désirez supprimer avec les touches «▲▼» et 'OK' pour valider. Lorsque vous validez votre sélection sur une chaîne, un message s'affiche pour confirmer ou non votre demande. Sélectionner 'OUI' ou 'NON' avec les touches «▶» et 'OK' pour valider.

D) Renommer les listes favorites

Utiliser les touches «▲» pour sélectionner le menu ‘RENOMMER'. Appuyer ensuite sur la touche ‘OK' pour renommer la liste favorites sélectionnée. Utiliser ensuite soit les touches numériques de votre télécommande soit les touches ‘▲▼' pour indiquer le nouveau nom de la liste.

Lorsque vous appuyez sur cette touche, vous affichez la liste des chaînes par satellite. En fait, il faut sélectionner dans un premier temps le satellite avec les touches '▲▼' puis appuyer sur la touche '▲' pour accéder à la liste des chaînes du satellite. (Sur le tableau de gauche) Utiliser ensuite les touches 'ROUGE, VERTE' ou '▲▼' pour sélectionner la chaîne à regarder, puis valider par la touche 'OK'.

14. MENU diseqc 1.2 (dans le MENU antenne installation)

Lorsque vous activez ce menu, c'est que vous possédez une installation motorisée avec un moteur DiSEqC1.2. Vous avez la possibilité de faire tourner le moteur et de mémoriser chaque position de satellite. Ce menu est composé des paramètres ci-dessous :

• Fréquence transpondeur : Une fréquence de transpondeur est déjà entrainée pour vous indiquer la réception de signal mais vous pouvez la modifier avec les touches numériques de votre télécommande.
• Débit symbole : Entrer le débit symbole correspondant à la fréquence du transpondeur.

* Polarisation : Entrer la polarisation du transpondeur. Vous avez le choix entre 'Horizontale' et 'Verticale'. Utili

utiliser les touches pour modifier la polarisation.

• Aller à l'angle : Vous pouvez indiquer une valeur avec les touches numériques de votre télécommande afin de faire tourner le moteur à un degré précis. Entrez la valeur puis appuyez sur 'OK' pour valider.
• Déplacement moteur : Utiliser les touches ‘▲▶' pour faire tourner le moteur soit vers l'Est soit vers l'Ouest pour afficher une bonne niveau de la barre de qualité. (minimum >60%)
• Vitesse moteur : Vous pouvezCHOISIR la vitesse de déplacement du moteur. Vous avez le choix entre 'Lent' et 'Rapide'. Utiliser les touches «▲» pour modifier.

• Activer/Désactiver limites : Vous pouvez choisir d'activer ou de désactiver les limites de votre moteur. Utiliser essentiellement lorsque vous avez des obstacles autour de votre parabole. Utiliser les touches «▲» pour modifier.

* Sauvegarder position sat : Appuyer sur la touche OK' pour enregistrer la position du satellite.

* Régler limite Est : Vous pouvez dans ce menu régler la limite Est. Utiliser la touche OK' pour régler la limite.

• Régler limite Ouest : Vous pouvez dans ce menu régler la limite Ouest. Utiliser la touche ‘OK' pour régler la limite.
• Remise à 0 : Permet de remettre le moteur au point 0^. Utiliser la touche 'OK' pour valider.
• Recalculator les positions satellite : Permet de faire le recalcul de toutes les positions satellite. Utiliser la touche ‘OK' pour valider.

15. MENU USALS (dans le MENU antenne installation)

Lorsque vous activez ce menu, c'est que vous possédez une installation motorisée avec un moteur DiSEqC1.2/USALS. Le fonctionnement du système USALS s'effectue avec les valeurs de longitude et latitude de votre lieu d'installation. Pour de plus amples informations, merci de consulter le manuel d'utilisation.

Ce menu est composé des paramètres ci-dessous :

• Longitude : Entrer la valeur de longitude de votre lieu d'installation avec les touches numérique de votre télécommande.
• Latitude : Entrez la valeur de latitude de votre lieu d'installation avec

les touches numériques de votre télécommande.

• *Aller sur le satellite : Permet d'aller à la position du satellite sélectionné. Utiliser la touche ‘OK' pour valider.
• Metre le moteur à : Permet de mettre le moteur sur la position. Utiliser la touche 'OK' pour valider.
• Fréquence transpondeur : Une fréquence de transpondeur est déjà entrée pour vous indiquer la réception de signal mais vous pouvez la modifier avec les touches numériques de votre télécommande.
• Débit symbole : Entrer le débit symbole correspondant à la fréquence du transpondeur.
• Polarisation : Entrer la polarisation du transpondeur. Vous avez le choix entre 'Horizontale' et 'Verticale'. Utiliser les touches «←» pour modifier la polarisation.

16. Mise a jour du recepteur

Cette partie permet la mise à jour de votre récepteur avec un ordinateur via un cordon RS-232.

Ce qu'il vous faut pour la mise à jour :

• Voiture récepteur connecté sur le téléviseur
• Un ordinateur possédant la fonction 'Hyper Terminal'. (Programmes/Accessoires/Communications)
• Un cordon RS232 mâle/femelle. Ce cordon n'est pas livré avec votre récepteur.

Suivre les étapes ci-contre :

1. Connecter le câble RS232 entre votre récepteur et votre ordinateur sur le port de communication approprié. (COM1 ou COM2)
2. Assurez-vous que votre ordinateur est allumé.
3. Lancer le programme 'Hyper Terminal' de votre ordinateur à l'endroit indiqué ci-dessus.
4. Pour une nouvelle connexion, lancer le fichier 'Hypertrm.exe'.

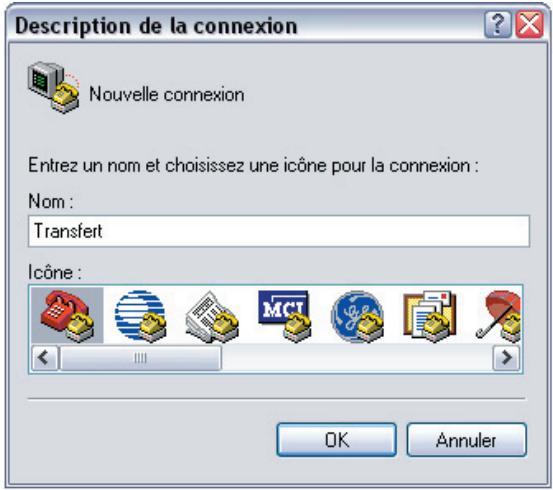

5. Donner un nom et choisissez un icône pour la connexion. (Vous n'avez pas besoin de faire une nouvelle connexion à chaque fois. Vous pouvez utiliser le même nom pour les futures connexions.

1. Choisissez le port de communication dans la nouvelle fenêtre qui s'affiche (COM1 ou COM2) en fonction du port utilisé à l'étape N°1.

1. Les réglages du port doivent être les suivants :

Bits par seconde : 115200

Bits de données : 8

Parité : Aucune

Bit de stop : 1

Contrôle de flux : Aucun

1. Maintenant la connexion 'Hyper Terminal' est établie. Dans le menu 'Transfert', choisissez 'Envoyer un fichier'.

1. Cliquer sur le bouton parcourir et sélectionner le fichier que vous désirez transférer.
2. Choisissez comme protocole '1KXMODEM'.
3. Cliquer sur le bouton 'envoyer' et débrancher puis rebrancher le cordon secteur de votre récepteur. Vous verrez alors la progression du transfert sur le logiciel mais aussi sur la face avant du récepteur.

1. Attendez que le transfert soit complètement terminé puis débranchez votre récepteur et fermez le programme 'Hyper Terminal'.

PS: Lorsque le transfert est terminé, attendez que le récepteur se rallume sur une chaîne.

Problèmes	Raison possible	Quoi faire?
• Les 4 digits de l'afficheur ne s'allume pas.	Le cordon d'alimentation n'est pas connecté.	Vérifier que le cordon d'alimentation soit correctement connecté dans la prise secteur 220V.
• Aucunes images,iauxons sons.	Il n'y a pas d'arrivée de signal.	Vérifier le pointage de votre an-tenne et vos connexions péritels.
• Les réglages effectuels dans les menus après avoir débrancher le récepteur n'ont pas été changé.	Le récepteur a été débranché du secteur afin la mémorisation des données.	Mettez d'abord le terminal en veille, puis débranchez-le du secteur.
• La télécommande ne fonctionne pas.	Le récepteur est en mode Stan-dBy. Elle n'est pas correctement dirigée. Les piles sont à changer.	* Appuyer sur la touche StandBy. * Vérifier qu'il n'y ait rien devant la face avant. * Changer vos piles.
• Vous avez oublé le code de verrouillage de certaine châne.		Il faut contacter votre revendeur le plus proche.
• Un message d'erreur s'affiche sur l'écran relatif à un problème de court-circuit de votre tête de réception.	L'installation de l'antenne n'est pas correcte ou les connexions sont mauvaises.	Vérifier vos connexions pour en-lever un court-circuit évientuel. Si le problème persiste, contacter votre revendeur.

18. Specifications techniques

Tension d'alimentation	: 220 - 240 V AC ~50Hz
Fréquence d'entrée	: 950 -2150 MHz
Consommation puissance nominale	: 15W
Consommation puissance maximalz	: 24W
Consommation puissance en StandBy	: < 7W
Température d'utilisation	: 5° à 45° C
Dimensions	: 300 x 155 x 65 mm
Poids	: 1.1 kg

B) configuration materiel

Proesseur principal	: Sti 5518
Mémoire Flash	: 1 Mbits
SDRAM	:
EEPROM	: 128 bits (Pour 2000 chaînes)

C) capacite numerique

Standard de transmission : DVB, MPEG2

Démódulation

• QPSK avec symbole rate de 2 Msps à 45 Msps
• FEC pour tous les modes DVB (Trouve automatique)

Vidéo

• Tous les formats MPEG2 avec conversion et filtrage au format CCIR601.
• Aspect : 4/3, 16/9 avec vecteurs PAN.

Audio

• MPEG 1 piste 1 et 2
• Fréquences supportées sont 32,44.1, 48 KHz.
• La sortie peut être programmée en stéréo, gauche seulement ou droit seulement. C'est utilisé pour les chaînes en mode mono pour sélectionner la correcte piste audio, qui est mémorisée pour chaque chaîne.

Télécommande

Distance de fonctionnement	: 10 mètres maxi
Piles	: 2 x 1,5 Volts (R-03/AAA)

Alimentation LNB

• Vertical : 13 Volts
• Horizontal : 18 Volts
• Courant maximum de sortie : 500 mA (Protection court circuit)
• Signal 22KHz : Fréquence 22KHz +/- 2 KHz

Amplitude 0,6 Vpp +/- 0,2 Vpp

Face avant

Affichage : 4 chiffres 7 segments

Boutons : StandBy, Programme+/-

Connecteur audio droit et gauche

• Connecteur : 2 x RCA (L et R) * Sortie : 0,5 Vrms / Z = 1 KΩ

Audio numérique

• Connecteur
• Sortie

:1xRCA : 0-5 Volts

Mode audio/video

Péritel Sortie vidéo RGB Sortie vidéo CVBS Entrée vidéo CVBS Sortie audio analogue Entrée audio analogue Sortie audio numérique Interface données

: Péritel TV, péritel VCR : Péritel TV : Péritel TV et VCR : Péritel VCR : Péritel TV et VCR : Péritel VCR : RCA Jack : RS 232, Baud rate 9600-115200, 9 pin femelle

Société NORMAND OPTEX

Zone industrielle du pommier

Boulevard Eugène Thomas

62110 Hénin-Beaumont

www.balmet.fr

www. optex. fr
