VERITAS R8 PLUS - Système d'alarme TEXECOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme intruder sans fil
Caractéristiques techniques principales	Système d'alarme programmable, 8 zones, compatible avec des détecteurs sans fil
Alimentation électrique	230V AC avec batterie de secours rechargeable
Dimensions approximatives	260 x 220 x 70 mm
Poids	1,5 kg
Compatibilités	Compatible avec les détecteurs TEXECOM, sirènes et accessoires de la gamme Veritas
Type de batterie	Batterie lithium-ion rechargeable
Tension	12V DC pour le fonctionnement de l'unité centrale
Puissance	Consommation maximale de 300 mA
Fonctions principales	Détection de mouvement, protection périmétrique, notifications par SMS et appels
Entretien et nettoyage	Vérification régulière des détecteurs et nettoyage des unités avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau de distribution TEXECOM
Garantie	Garantie de 2 ans sur les défauts de fabrication

FOIRE AUX QUESTIONS - VERITAS R8 PLUS TEXECOM

Comment réinitialiser le système TEXECOM Veritas R8 Plus ?

Pour réinitialiser le système, appuyez sur la touche 'Reset' située sur le panneau de contrôle et maintenez-la enfoncée pendant 5 secondes. Le système redémarrera alors.

Que faire si le système ne s'arme pas ?

Vérifiez que toutes les zones sont en état normal et que les détecteurs ne sont pas déclenchés. Assurez-vous également que le code d'accès est correctement saisi.

Comment remplacer la batterie du TEXECOM Veritas R8 Plus ?

Débranchez l'alimentation électrique, ouvrez le boîtier du panneau de contrôle et remplacez l'ancienne batterie par une nouvelle batterie 12V. Assurez-vous de respecter la polarité.

Pourquoi le voyant de batterie est-il rouge ?

Un voyant de batterie rouge indique que la batterie est faible et doit être remplacée. Vérifiez également que la batterie est correctement connectée.

Comment ajouter un nouvel utilisateur au système ?

Accédez au menu de gestion des utilisateurs via le panneau de contrôle, entrez le code administrateur, sélectionnez 'Ajouter utilisateur' et suivez les instructions à l'écran.

Que faire si le système émet des bips réguliers ?

Des bips réguliers peuvent indiquer une alarme ou un problème avec un capteur. Vérifiez l'affichage du panneau pour plus d'informations et consultez le manuel pour identifier le problème.

Comment effectuer un test de fonctionnement du système ?

Pour effectuer un test, entrez en mode de test via le panneau de contrôle et activez chaque capteur manuellement. Le système doit indiquer chaque activation.

Comment modifier le code d'accès principal ?

Accédez au menu de configuration via le panneau de contrôle, entrez le code actuel, puis sélectionnez 'Modifier code' et suivez les instructions pour définir un nouveau code.

Quel type de capteurs est compatible avec le TEXECOM Veritas R8 Plus ?

Le TEXECOM Veritas R8 Plus est compatible avec divers capteurs TEXECOM ainsi que d'autres capteurs sans fil conformes aux normes de sécurité.

Comment désactiver une zone spécifique ?

Accédez au menu de configuration et sélectionnez l'option 'Zones'. Choisissez la zone que vous souhaitez désactiver et suivez les instructions pour la désactiver.

MODE D'EMPLOI VERITAS R8 PLUS TEXECOM

Centrale d'alarme avec résistance de fin de ligne

Texecom

www. texe. com

Sommaire

MENU DE PROGRAMMATION		3
REGLAGES EN USINE		5
1	INSTALLATION	7
1.1	INTRODUCTION A LA CENTRALE D'ALARME	7
1.1.1	INTRODUCTION A LA TECHNOLOGIE DE RESISTANCE DE FIN DE LIGNE	7
1.2	TESTER LA CENTRALE D'ALARME (PRE-INSTALLATION)	9
1.3	MONTER LA CENTRALE D'ALARME	9
1.4	CABLAGE DE LA CENTRALE D'ALARME	10
1.4.1	VUE DU CIRCUIT IMPRIME DE LA CENTRALE VERITAS R8 PLUS	11
1.4.1.1	BORNIERS DU CIRCUIT IMPRIME ET FUSIBLES	11
1.4.2	CABLAGE DE LA SIRENE EXTERIEURE ET DU FLASH	12
1.4.2.1	DIAGRAMMES TYPIQUES DE CONNECTION AUX SIRENES	12
1.4.3	CONTACTS MAGNETIQUES ET BOUTONS PANIQUE	13
1.4.4	LES DETECTEURS ELECTRIQUES	14
1.4.5	LES HAUT PARLEURS SUPPLEMENTAIRES	14
1.4.6	SIRENE(S) INTERIEURE(S)	15
1.4.7	SYSTEME D'AUTOPROTECTION GLOBALE	15
1.4.8	INTERFACE DE COMMUNICATION	15
1.5	MISE EN SERVICE DU SYSTEME	16
1.6	ENTRETIER DU SYSTEME	16
1.7	PRECAUTIONS	17
1.7.1	PAS D'ALIMENTATION A LA CENTRALE
	(ALIMENTATION GENERALE UNIQUÉMENT)	17
1.7.2	PAS D'ALIMENTATION A LA CENTRALE (BATTERIE UNIQUÉMENT)	17
1.7.3	PAS D'ALIMENTATION A LA CENTRALE (GENERALE ET BATTERIE)	17
1.7.4	LA CENTRALE N'ACCEPTPE PAS DE CODES	18
1.7.5	LA CENTRALE NE SE MET PAS EN MARCHE ET BIP 10 FOIS	18
1.7.6	LA CENTRALE NE SE MET PAS EN MARCHE ET BIP 9 FOIS	18
1.7.7	LA CENTRALE NE SE MET PAS EN MARCHE ET BIP ENTRE 1 ET 8 FOIS	19
1.7.8	LA CENTRALE EFFECTUE UNE FAUSSE ALARME	19
1.7.9	LA CENTRALE N'EMET AUCUN SON	19
1.7.10	LA CENTRALE FONCTIONNE MAIS LE CLAVIER N'EMET AUCUN SON	19
1.7.11	LA SIRENE EXTERIEURE ET LA LUMIERE STROBOSCOPIQUE NE	19
	FONCTIONNENT PAS	19
1.7.12	LE BOUTON PANIQUE NE MARCHE PAS	19
1.7.13	LA MINUTERIE NE PEUT-ETRE PROGRAMMEE	19
1.7.14	LA LED D'ALIMENTATION OU LA LED MODE ARRET CLIGNOTE	19
2	PROGRAMMATION	20
2.1	LE MENU DE PROGRAMMATION	20
2.2	PROGRAMMATION DES OPTIONS DIVERSES	20
2.2.1	OPTIONS DIVERSES ZERO ①②	20
2.2.2	OPTIONS DIVERSES UN ①①	21
2.2.3	OPTIONS DIVERSES DEUX ①②	22
2.2.4	OPTIONS DIVERSES TROIS ①③	22
2.2.5	REMISE EN MARCHE TECHNICIEN	23
2.2.6	APPUAYER POUR ARMER	23
2.3	PROGRAMMATION DU SYSTEME DE RE-ARMEMENT ①④	24
2.4	TEST DE LA SIRENE ET DE LA LUMIERE STROBOSCOPIQUE ET SW+ ①⑤	24
2.5	SYSTEME DE DETECTION ①⑥, ①⑨	25
2.6	RE-ARMEMENT DES REGLAGES SYSTEME USINE ①⑦	25
2.7	PROGRAMMATION DE LA SORTTE POSITIVE ①⑧	26
2.8	CONFIGURATION DES CLAVIERDS DEPORTES ①⑨	26
2.9	DETECTeurs A CARACTERISTIQUES PROGRAMMABLES ①⑩	27
2.10	TYPES DE ZONES	27
2.10.1	DESCRIPTION DES TYPES DE ZONES	27
2.10.1.1	APPUYEZ POUR ARMER ①	27
2.10.1.2	ENTREE INHIBEE ②	27
2.10.1.3	GARDE ③	28
2.10.1.4	INCENDIE ④	28
2.10.1.5	AUTOPROTECTION ⑤	28
2.10.1.6	ENTREE/SORTIE ⑥	28

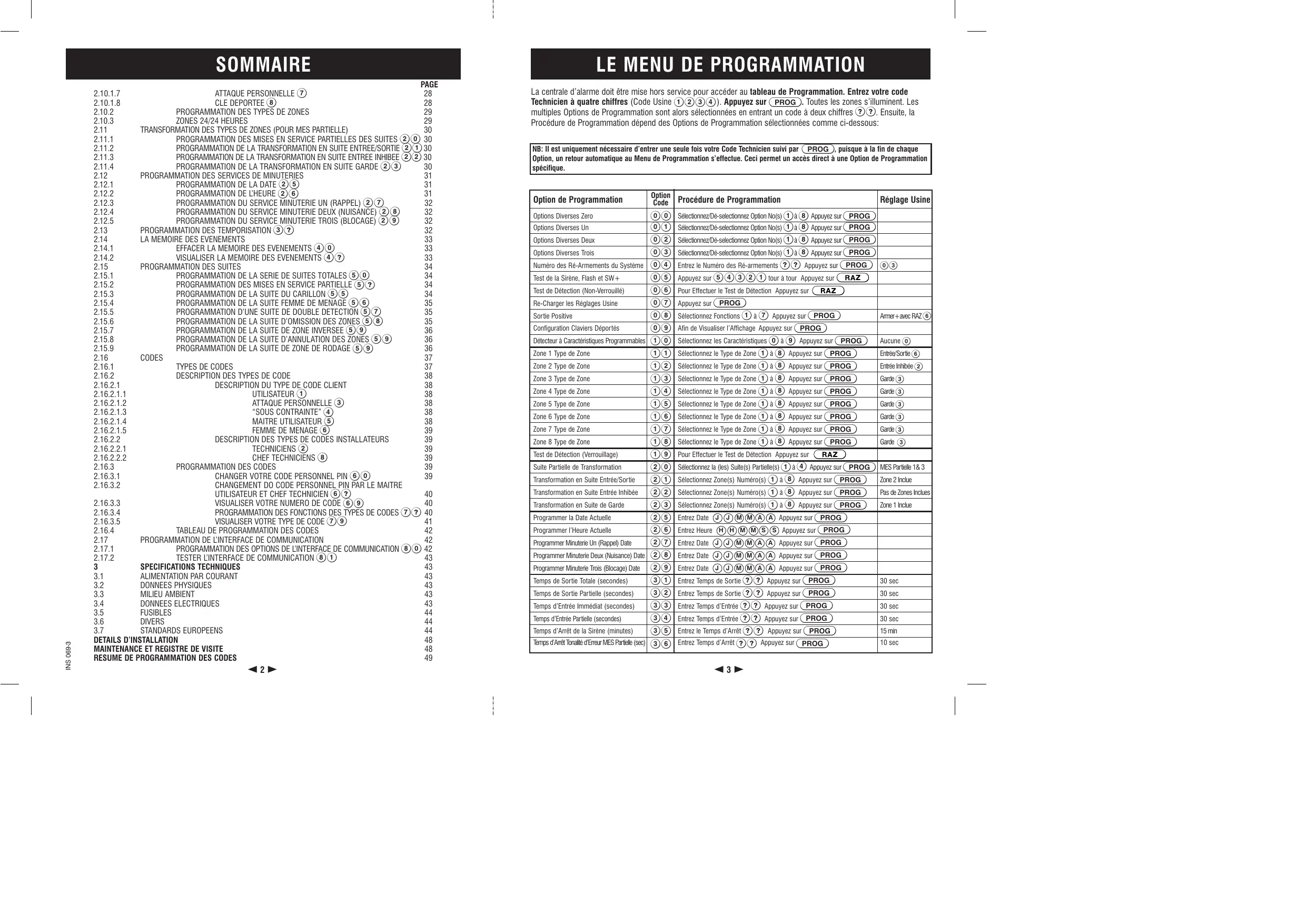

Sommaire

2.10.1.7	ATTAQUE PERSONNELLE ⑦	28
2.10.1.8	CLE DEPORTEE ⑧	28
2.10.2	PROGRAMMATION DES TYPES DE ZONES	29
2.10.3	ZONES 24/24 HEURES	29
2.11	TRANSFORMATION DES TYPES DE ZONES (POUR MES PARTIELLE)	30
2.11.1	PROGRAMMATION DES MISES EN SERVICE PARTIELLES DES SUITES ②⑩	30
2.11.2	PROGRAMMATION DE LA TRANSFORMATION EN SUITE ENTREE/SORTIE ②①	30
2.11.3	PROGRAMMATION DE LA TRANSFORMATION EN SUITE ENTREE INHIBEE ②②	30
2.11.4	PROGRAMMATION DE LA TRANSFORMATION EN SUITE GARDE ②③	30
2.12	PROGRAMMATION DES SERVICES DE MINUTERIES	31
2.12.1	PROGRAMMATION DE LA DATE ②⑤	31
2.12.2	PROGRAMMATION DE L'HEURE ②⑥	31
2.12.3	PROGRAMMATION DU SERVICE MINUTERIE UN (RAPPEL) ②⑦	32
2.12.4	PROGRAMMATION DU SERVICE MINUTERIE DEUX (NUISANCE) ②⑧	32
2.12.5	PROGRAMMATION DU SERVICE MINUTERIE TROIS (BLOCAGE) ②⑨	32
2.13	PROGRAMMATION DES TEMPORISATION ③⑨	32
2.14	LA MEMOIRE DES EVENEMENTS	33
2.14.1	EFFACER LA MEMOIRE DES EVENEMENTS ④⑩	33
2.14.2	VISUALISER LA MEMOIRE DES EVENEMENTS ④⑨	33
2.15	PROGRAMMATION DES SUITES	34
2.15.1	PROGRAMMATION DE LA SERIAL DE SUITES TOTALES ⑤⑩	34
2.15.2	PROGRAMMATION DES MISES EN SERVICE PARTIELLE ⑤②	34
2.15.3	PROGRAMMATION DE LA SUITE DU CARILLON ⑤⑤	34
2.15.4	PROGRAMMATION DE LA SUITE FEMME DE MENAGE ⑤⑥	35
2.15.5	PROGRAMMATION D'UNE SUITE DE DOUBLE DETECTION ⑤⑦	35
2.15.6	PROGRAMMATION DE LA SUITE D'OMISSION DES ZONES ⑤⑧	35
2.15.7	PROGRAMMATION DE LA SUITE DE ZONE INVERSEE ⑤⑨	36
2.15.8	PROGRAMMATION DE LA SUITE D'ANNULATION DES ZONES ⑤⑨	36
2.15.9	PROGRAMMATION DE LA SUITE DE ZONE DE RODAGE ⑤⑨	36
2.16	CODES	37
2.16.1	TYPES DE CODES	37
2.16.2	DESCRIPTION DES TYPES DE CODE	38
2.16.2.1	DESCRIPTION DU TYPE DE CODE CLIENT	38
2.16.2.1.1	UTILISATEUR ①	38
2.16.2.1.2	ATTAQUE PERSONNELLE ③	38
2.16.2.1.3	"SOUS CONTRAINTE" ④	38
2.16.2.1.4	MAITRE UTILISATEUR ⑤	38
2.16.2.1.5	FEMME DE MENAGE ⑥	39
2.16.2.2	DESCRIPTION DES TYPES DE CODES INSTALLAEurs	39
2.16.2.2.1	TECHNICIENS ②	39
2.16.2.2.2	CHEF TECHNICIENS ⑧	39
2.16.3	PROGRAMMATION DES CODES	39
2.16.3.1	CHANGER VOTRE CODE PERSONNEL PIN ⑥⑩	39
2.16.3.2	CHANGEMENT DO CODE PERSONNEL PIN PAR LE MAITRE	40
	UTILISATEUR ET CHEF TECHNICIEN ⑥②
2.16.3.3	VISUALISER VOTRE NUMERO DE CODE ⑥⑨	40
2.16.3.4	PROGRAMMATION DES FONCTIONS DES TYPES DE CODES ⑦⑨	40
2.16.3.5	VISUALISER VOTRE TYPE DE CODE ⑦⑨	41
2.16.4	TABLEAU DE PROGRAMMATION DES CODES	42
2.17	PROGRAMMATION DE L'INTERFACE DE COMMUNICATION	42
2.17.1	PROGRAMMATION DES OPTIONS DE L'INTERFACE DE COMMUNICATION ⑧⑩	42
2.17.2	TESTER L'INTERFACE DE COMMUNICATION ⑧①	43
3	SPECIFICATIONS TECHNIQUES	43
3.1	ALIMENTATION PAR COURANT	43
3.2	DONNEES PHYSIQUES	43
3.3	MILIEU AMBIENT	43
3.4	DONNEES ELECTRIQUES	43
3.5	FUSIBLES	44
3.6	DIVERS	44
3.7	STANDARDS EUROPEENS	44
DETAILS D'INSTALLATION		48
MAINTENANCE ET REGISTRE DE VISITE		48
RESUME DE PROGRAMMATION DES CODES		49

Le MENU de programmation

La centrale d'alarme doit être mise hors service pour accéder au tableau de programmation. Entrez votre code technique à quatre chiffres (Code Usine ①②③④). Appuyez sur PROG. Toutes les zones s'illuminent. Les multiples options de programmation sont alors sélectionnées en entrant un code à deux chiffres ⑦②. Ensuite, la procédure de programmation dépend des options de programmation sélectionnées comme ci-dessous:

NB: Il est uniquement nécessaire d'entrer une seule fois YOUR Code Technicien suivi par PROG, puisque à la fin de chaque Option, un retour automatique au Menu de Programmation s'effectue. Ceci permet un accès direct à une Option de Programmation spécifique.

Option de Programmation	Option Code	Procedure de Programmation	Réglage Usine
Options Diverses Zero	00	Sélectionnez/Dé-selectionnez Option No(s) 1 à 8 Appuyez sur PROG
Options Diverses Un	01	Sélectionnez/Dé-selectionnez Option No(s) 1 à 8 Appuyez sur PROG
Options Diverses Deux	02	Sélectionnez/Dé-selectionnez Option No(s) 1 à 8 Appuyez sur PROG
Options Diverses Trois	03	Sélectionnez/Dé-selectionnez Option No(s) 1 à 8 Appuyez sur PROG
Numéro des Ré-Armements du Système	04	Entrez le Numéro des Ré-armements ? ? Appuyez sur PROG	03
Test de la Sirene, Flash et SW+	05	Appuyez sur 5 4 3 2 1 tour à tour Appuyez sur RAZ
Test de Détction (Non-Verrouillée)	06	Pour Effecteur le Test de Détction Appuyez sur RAZ
Re-Charger les Réglages Usine	07	Appuyez sur PROG
Sortie Positive	08	Sélectionnez Fonctions 1 à 7 Appuyez sur PROG	Armer + avec RAZ 6
Configuration Claviers Départés	09	Afin de Visualiser l'Affichage Appuyez sur PROG
Détector à Caractéristiques Programmables	10	Sélectionnez les Caractéristiques 0 à 9 Appuyez sur PROG	Aucune 0
Zone 1 Type de Zone	11	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Entrée/Sortie 6
Zone 2 Type de Zone	12	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Entrée Inhibée 2
Zone 3 Type de Zone	13	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Zone 4 Type de Zone	14	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Zone 5 Type de Zone	15	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Zone 6 Type de Zone	16	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Zone 7 Type de Zone	17	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Zone 8 Type de Zone	18	Sélectionnez le Type de Zone 1 à 8 Appuyez sur PROG	Garde 3
Test de Détction (Verrouillage)	19	Pour Effecteur le Test de Détction Appuyez sur RAZ
Suite Partielle de Transformation	20	Sélectionnez la (les) Suite(s) Partielle(s) 1 à 4 Appuyez sur PROG	MES Partielle 1&3
Transformation en Suite Entrée/Sortie	21	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zone 2 Incule
Transformation en Suite Entrée Inhibée	22	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zones Incules
Transformation en Suite de Garde	23	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zone 1 Incule
Programmer la Date Actuelle	24	Entrez Date J(J M M A) Appuyez sur PROG
Programmer l'Heure Actuelle	25	Entrez Heure H H M M S S Appuyez sur PROG
Programmer Minuterie Un (Rappel) Date	26	Entrez Date J(J M M A) Appuyez sur PROG
Programmer Minuterie Deux (Nuisance) Date	27	Entrez Date J(J M M A) Appuyez sur PROG
Programmer Minuterie Trois (Blocage) Date	28	Entrez Date J(J M M A) Appuyez sur PROG
Temps de Sortie Totale (secondes)	31	Entrez Temps de Sortie ? ? Appuyez sur PROG	30 sec
Temps de Sortie Partielle (secondes)	32	Entrez Temps de Sortie ? ? Appuyez sur PROG	30 sec
Temps d'Entrée Immédiat (secondes)	33	Entrez Temps d'Entrée ? ? Appuyez sur PROG	30 sec
Temps d'Entrée Partielle (secondes)	34	Entrez Temps d'Entrée ? ? Appuyez sur PROG	30 sec
Temps d'Arrêt de la Sirene (minutes)	35	Entrez le Temps d'Arrêt ? ? Appuyez sur PROG	15 min
Temps d'Arrêt Tonalité d'Erreur MES Partielle (sec)	36	Entrez Temps d'Arrêt ? ? Appuyez sur PROG	10 sec

Le MENU de programmation

Option de Programmation	Option Code	Procedure de Programmation	Réglage usine
Temps Retardement Sirène (minutes)	37	Entrez Temps Retardement ? 2 Appuyez sur PROG	00 (Sirène Immediaté)
Temps Seconde Intrusion (minutes)	38	Entrez Temps Seconde Intrusion ? 2 Appuyez sur PROG	45 min
Zone Temps du Rödage (jours)	39	Entrez Temps du Rödage Appuyez sur PROG	14 jours
Effacer l'Historique	40	Appuyez sur PROG
Historique 1 (plus récent)	41	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 2	42	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 3	43	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 4	44	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 5	45	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 6	46	Afin de Visualiser Affichage Appuyez sur RAZ
Historique 7 (moins récent)	47	Afin de Visualiser Affichage Appuyez sur RAZ
Suite d'Annulation de Zone	48	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Suite Zone du Rödage	49	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Suite Totale	50	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Toutes Zones Inclues
Suite Partielle 1	51	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zones 5, 6, 7 Omises
Suite Partielle 2	52	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zones 5, 6, 7 Omises
Suite Partielle 3	53	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zones 5, 6, 7 Omises
Suite Partielle 4	54	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zones 5, 6, 7 Omises
Suite Carillon	55	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Suite Femme de Ménage	56	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Suite de Double Détction	57	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Suite d'Omission Manuelle	58	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Zone 1 Omise
Suite de Zones Inversées	59	Sélectionnez Zone(s) Numéro(s) 1 à 8 Appuyez sur PROG	Pas de Zone Inclue
Programmer Notre Propre Code	60	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 1	61	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG	4 3 2 1
Programmer Code 2	62	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG	1 2 3 4
Programmer Code 3	63	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 4	64	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 5	65	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 6	66	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 7	67	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Programmer Code 8	68	Entrez le Nouveau Code ? 2 ? 2 Appuyez sur PROG
Afin de Visualiser Notre Numéro de Code	69	Afin de Visualiser Affichage Appuyer sur RAZ
Programmer Code 1 Type de Code	71	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Maitre Utilisateur 5
Programmer Code 2 Type de Code	72	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Technicien Chef 8
Programmer Code 3 Type de Code	73	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Programmer Code 4 Type de Code	74	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Programmer Code 5 Type de Code	75	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Programmer Code 6 Type de Code	76	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Programmer Code 7 Type de Code	77	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Programmer Code 8 Type de Code	78	Sélectionnez le Type de Code 1 à 8 Appuyez sur PROG	Nul 7
Afin de Visualiser Notre Propre Type de Code	79	Afin de Visualiser Affichage Appuyez sur RAZ
Options Interface de Communication	80	Sélectionnez/Dé-sélectionnez Option No(s) 1 à 8 Appuyez sur PROG
Tester l'Interface de Communication	81	Actionnez les Cannaux 1 à 8 Appuyez sur RAZ

Reglages en USINE

Options Diverses Zero: Annuler Flash avec Alarme	Arrêt
Clavier Attaque Personnelle	Marche
Bouton Unique de Mise en Marche	Marche
Son de Confirmation de Marche Partielle Silencieuse	Arrêt
Conditions EN50131-1	Arrêt
Limits de Temps d'Accès Technicien	Arrêt
Bouton RAZ Annule la Programmation	Marche
Son de l'Ancien Modèle Veritas	Arrêt
Options Diverses Une: Zone Interne Seulement sur MHS Autoprotection	Marche
Zone Interne Seulement sur MES Partielle	Marche
Zone Interne Seulement sur MES Partielle Autoprotection	Marche
MES Partielle Silencieuse	Arrêt
Haut Niveau de Carillon	Arrêt
Inversion de Sortie Sînéne	Arrêt
Sortie de Dernière Issue	Arrêt
Code Technicien de Re-programmation (Non bloqué)	Marche
Options Diverses Deux: Remise à Zéro Technicien pour Toutes Alarmes	Arrêt
Remise à Zéro Technicien pour l'Alarme d'Autoprotection	Arrêt
Mise Hors Service de la Possibilité d'Omettre l'Autoprotection par l'Utilisateur	Arrêt
Autoprotection Claviers	Arrêt
Remise à Zéro Dépôteré avec Anti-code (RNRR)	Arrêt
Appuyez pour Armer	Arrêt
Flash en Mise en Service Totale	Marche
Sortie Positive Inversée	Arrêt
Options Diverses Trois: Fréquence Alimentation Principale (Arrêt = 50Hz, Marche = 60Hz)	Arrêt
Alarmé Autoprotection Resistance Fin de Ligne de Zone Court-Circuit (S/C)	Arrêt
Alarmé Autoprotection Resistance Fin de Ligne de zone Circuit Ouvert (O/C)	Arrêt
Remise à Zéro Technicien lors du Branchement	Arrêt
Reserver pour une Utilisation Future	Arrêt
Reserver pour une Utilisation Future	Arrêt
Omission Automatique de la Zone en Alarme	Arrêt
Omission Automatique de la Zone Clé Dépôteré quand le Systeme est Trafiqué	Arrêt
Options Interface de Communication: Sortie du Transmetteur Verrouillée jusqu'à la Remise en Marche du Systeme	Marche
Entrée Moniteur de Ligne cause Alarme Autoprotection lorsque la Ligne est Coupée	Arrêt
Inverser les Sorties du transmetteur (normalement faiblement active)	Arrêt
Inverser les Entrées RAZ Dépôttée (normalement active si negative à enlever)	Arrêt
Enlever les Entrées RAZ Dépôttée rend la Sînéne Interne Silencieusependant l'Alarme	Arrêt
Enlever les Entrées RAZ Dépôttée Annule les Remises en Marche Technicien	Arrêt
Attaque Personelle Silencieuse	Arrêt
Temps Limité d'Annulation de 90 Secondes	Arrêt

Type de zone

Appuyer pour Armer

Entrée Inhibée

Garde

Incendie

Autoprotection

Entree/Sortie

Panique

Clé Déportée

Type de code

Utilisateur

Technicien (Installateur)

Panique

Annulation d'un Code

Chef Technicien

1) L'accès à l'installateur est uniquement possible pendant que le système est à l'arrêt. 2) Pour annuler une programmation à n'importe quel moment appuyez sur RAZ. Le système retourne au Menu de Programmation. 3) Pour quitter le Menu de Programmation appuyez sur RAZ. Le système retourné à l'arrêt. 4) Les Zones de 24 Heures/24 (Incendie, Panique et Autoprotection) sont mises hors services lorsque le Menu de Programmation a été accédé par un code Technicien. 5) Certains Options de Programmation sont restreintes en fonction du type de code (Section 2.16.1). 6) Pour omettre des zones, selectionner le carillon ou changer le code de l'utiliser, se referrer au Guide d'Utilisation. 7) La programmation du système est retenue en cas d'une panne de courant.

Installation

La centrale d'alarme est destinée à maximiser la capacité d'utilisation tant à l'installateur qu'à l'utilisateur. La programmation est en général inutile car les réglages (voir Pages 3 et 4) ont été soigneusement sélectionnés en usine pour convenir à la plupart des installations, sans être modifiées. Toutefois, toutes les fonctions sont entièrement programmables pour un Contrôle Total. Tout le programme est stocké dans une Mémoire Non Volatile (MNV) et par conséquent dans l'éventualité d'une coupure de courant, toutes les informations sont retenues.

1.1.1. Introduction a la technologie de resistance de fin de ligne

Ceux familiarisés avec la Technologie de Résistance de Fin de Ligne (EOL) (souvent appelée Boucles Équilibrées) peuvent éviter cette Section.

La Boucle Normalement Fermée a seulement deux états possibles, qui sont, soit ouvert (zone en début), soit fermée (zone normale). Il est ainsi nécessaire d'avoir des bouches d'autoprotection 24/24 Heures séparées afin de protéger les zones lorsque le système est hors service car elles ne sont pas contrôlées.

La technique de Resistance de Fin de Ligne, en ajoutant la résistance au dernier détecteur de la boucle, fournit à chaque boucle sa propre autoprotection de 24/24 Heures. La centrale peut désigner jusqu'à quatre états différents, BASSE RESISTANCE (10kΩ) est interprété comme une zone normale, haute résistance (33kΩ) est interprété comme une zone en début. Un court-circuit peut d'une manière optionnelle être interprété comme une zone d'autoprotection ou zone normale. Un circuit ouvert peut d'une manière optionnelle être interprété comme une zone d'autoprotection ou zone en début. Ainsi, il y a quatre configurations possibles, dépendant des fonctions sélectionnées. Ceci comprend l'opération normalement fermée (un système d'autoprotection global est fourni) et devient progressivement plus sûr, comme suivant:

Options Diverses 3.2 (C/C = Tamper)	Arrêt
Options Diverses 3.3 (C/O = Tamper)	Arrêt

Figure 1. Câblage de Résistance de Fin de Ligne Fig 1a. Opération Normalement Fermée

Fig 1b. Opération "Américaine"

Fig 1c. Opération "Européenne" (un détecteur par zone)

Fig 1d. Opération de Haute Sécurité (un détecteur par zone)

Les résistances sont codées avec des bandes de couleurs afin d'identifier les différentes valeurs comme suivant:

Code Couleur Resistance
10kΩ	Marron, Noir, Orange, Marron
22kΩ	Rouge, Rouge, Orange, Marron
33kΩ	Orange, Orange, Orange, Marron

1.3 MONTER La centrale d'alarme

1) La centrale d'alarme est fournie avec des liaisons installées entre les 8 zones (Z1 - Z8), le système d'autoprotection globale (TAMP) et d'autoprotection de la sirène (SAB C, D) afin d'activer les circuits fermés: - Ces liaisons sont enlevées pendant l'installation au fur et à mesure que chaque zone est connectée. - La zone d'autoprotection globale du système sera uniquement utilisée avec une boucle normalement fermée. - Si une zone n'est pas utilisée, la liaison doit rester en place. - Si l'opération de résistance de fin de ligne est sélectionnée et une zone est non utilisée alors la liaison de la zone devra être remplacée par une résistance de 10K (fournie). 2) Lors du câblage des zones 24/24 Heures (Incendie, Panique, Autoprotection), par exemple le bouton panique, il peut être plus pratique de placer la résistance de fin de ligne dans la centrale au lieu de la mettre dans le détecteur.

Suivre la procédure ci-dessous pour tester la centrale avant l'installation:

• Otez les capuchons en plaçant un tournevis dans ceux-ci et tournez le tournevis dans le sens contraire des aiguilles d'une montre en appuyant.
• Dévissez les vis du couvercle et enlevez celui-ci. Connectez le clavier départé comme il est précrit dans le manuel d'installation du clavier départé. Reliez le fil noir sur le pôle négatif (-) de la batterie et le fil rouge sur le pôle positif (+) de la batterie. Tous les témoins lumineux s'illuminent. Après 10 secondes, tous les témoins lumineux des zones s'éteindront et une répétition de neuf bips de tonalité d'erreur commenceront.
• Entrez le Code d'Usine Utilisateur 4321. La tonalité d'erreur s'arrête. La LED d'alimentation clignote.
• Entrez le Code d'Usine Technicien ①②③④ et appuyez sur PROG. Toutes les lumières des zones s'illuminent.
• Entrez ① 6. Toutes les leds s'éteignent et la centrale émet une série de 9 bips de tonalité d'erreur et la led d'autoprotection s'illumine.
• Retirez et replacez chaque cavalier des zones l'un après l'autre. Quand un cavalier est retiré, la led correspondante s'allume.
• Appuyez sur les ressorts d'autoprotection des couvercles de la centrale d'alarme et du clavier. Vérifiez que les leds d'autoprotection s'éteignent et que la centrale émet la faible tonalité de sortie.
• Pour terminer, après avoir testé toutes les zones et l'autoprotection, débranche la batterie.

Si la batterie est vide ou défectueuse, les claviers déportés peuvent ne pas accepter la pression des touches.

Montez la centrale d'alarme sur un mur plat et vertical en utilisant au moins 3 vis appropriées afin qu'aucunes fentes de réglages ou l'entrée des cables ne soient accessibles après l'installation. Le boîtier arrêté a été reçu avec un trou central de façon à ce qu'il soit possible de monter la centrale sans retarder le Circuit Imprimé. Le trou, dans le coin en bas a été reçu de façon à permettre de positionner la centrale facilement.

Si le Circuit Imprimé doit être enlevé, tirez avec précaution les deux clips de sécurité du circuit faisant face, souvenez-vous du Circuit Imprimé et glissez-le vers le bas. Pour remettre le Circuit Imprimé, inversez simplement la procédure ci-dessus.

1) Il est essentiel de s'assurer qu'aucunes des fentes de réglages ou d'entrée des câbles ne soient accessibles après l'installation. 2) Les câbles de secteur doivent être bien attachés à l'un des points d'attache fournis (ex: avec un collier serre-câble).

ATTENTION: L'ELECTRICITE POT TUER Déconnecter le secteur du réseau public AVANT de connecter la centrale d'alarme. En cas de doute, consulter un électricien qualifié.

1) SEULEMENT connecter l'alimentation secteur aux bornes d'alimentation principale, JAMAIS aux bornes d'alimentation du Circuit Imprimé. 2) TOUJOURS se reférer aux Règles Nationales, lors de l'installation. 3) Il est impératif d'avoir un dispositif de protection par sectionnement facilement accessible (ex: fusible) qui DOIT être fourni et faire partie de l'installation. 4) Le filtre NE doit PAS être fixé (soudé) mais déconnectable. 5) Le raccordement secteur doit être fait à partir d'un câble 3 conducteurs, dont un sera raccordé avec la terre, les 2 autres étant reliés aux lignes "phase" et "neutre" de l'installation électrique selon les schémas du type "TN" ou "TT". 6) Utiliser des câbles d'alimentation de capacité de transport du taux de courant ajusté (par exemple au moins 0.75mm²). 7) L'alimentation principale du bâtiment doit incorporer une protection de secours à court-circuit appropriée (ex: un fusible ou coupe-circuit) de Haute Capacité d'Interruption (HCI au moins 1500A). 8) La centrale d'alarme est fournie avec des liaisons installées entre les huit zones (Z1 - Z8), le système d'Autoprotection Globale (TAMP) et d'Autoprotection de la Sirène (SAB C, D) afin de simuler les circuits fermés: - Ces liaisons sont enlevées pendant l'installation au fur et à mesure que chaque zone est connectée. - La zone d'Autoprotection Globale du système sera typiquement utilisée avec une boucle normalement fermée. - Si une zone n'est pas utilisée, la liaison doit rester en place. - Si l'opération de Résistance de Fin de Ligne est sélectionnée et une zone est non utilisée alors la zone de liaison doit être remplacée par une résistance de 10K (fournie).

Bien que la Centrale Veritas fut conçue pour une compatibilité maximum, et pour une performance optimale, il est très fortement recommandé que la Centrale Veritas soit utilisée avec les gammes de produits Texecom, détecteurs, sirènes et batteries.

1.4.1 VUE DU CIRCUIT IMPRIME DE LA CENTRALE VERITAS R8 PLUS Figure 2. Vue du circuit Imprimé de la centrale Veritas R8 Plus

1.4.1.1 Borniers du circuit imprime et fusibles

AC (2) Secteur

BATT- - Batterie de secours

BATT+ + Batterie de secours

S Sirène auto activée, sortie pour flash 0V en alarme

Sirène auto activée, 0V permanent départ sirène

C SAB 0V retour autoprotection sirène

B SAB 0V de blocage (négatif en alarme)

A SAB alimentation positive

L/S (2) Haut-parleur

AUX- Alimentation négative auxiliaire (usage détecteurs)

AUX+ Alimentation positive auxiliaire (usage détecteurs)

SW+ Sortie positive

TAMP Autoprotection négative

Z1 - Z8 Boucles de zone Résistance de Fin de Ligne

T Envoi de signaux par le clavier

R Envoi de signaux par le clavier

AUX- Alimentation négative auxiliaire (usage clavier)

AUX+ Alimentation positive auxiliaire (usage clavier)

1-8 Sorties canaux

L/M Entrée contrôle de ligne

R/R Entrée RAZ dépôt

Un fusible de secteur supplémentaire est fourni, fixé, adjacent au bloc de raccordement.[1]

Des fusibles supplémentaires pour la carte de circuit imprimé sont fournis dans un sac plastique hermétique refermable.[1][2]

F1 (Fusible Batterie): F1A, 250V, 20mm[1] F2 (Fusible Sirène/Flash): F1A, 250V, 20mm[1] F3 (Fusible Auxiliaire du Détecteur): F500mA, 250V, 20mm[1] F4 (Fusible Auxiliaire du Clavier Déporté): F500mA, 250V, 20mm[1] F5 (Fusible Sortie Alimentation): F1.6A, 250V, 20mm[1]

1) Lors du remplacement d'un fusible, toujours vérifier le taux et le type spécifique ; le remplacement d'un fusible de plus haute capacité est dangereux et annule la garantie. Les fusibles doivent être conformes aux exigences IEC 127. 2) Le sac plastique hermétique NE doit PAS être gardé à l'intérieur de la centrale.

Toujours consulter les instructions de connexion du fabricant. La sirène extérieure et la lumière stroboscopique sont connectées aux 5 terminaux appelés SAB sur la centrale comme ci-dessous:

A Alimentation Permanente Positive (+12V) B Sortie Négative pour Activer le Carillon C Boucle Négative Autoprotection D Permanent Négatif (OV) S Sortie Négative pour la Lumière Stroboscopique

Figure 3. Connexion Typique des Sirenes

1) Une sirène extérieure est souvent associée au terme sirenè ou alarme. 2) La centrale d'alarme est fournie avec des liaisons autoprotection pour la sirené afin de simuler le circuit fermé. Ces liaisons seront souvent enlevés durant l'installation. 3) Si le flash est une unité séparée, utiliser aussi l'alimentation positive 'A' pour le flash. 4) Une sirène (SAB) a une batterie incorporée. Avec connexion de cette batterie, la sirène sonne jusqu'à la fixation du couvercle et, est alimentée par la centrale d'alarme. 5) Le terminal B peut être programmé selon un SW- enlevé au lieu d'un SW- activé pour actionner la sirène (Section 2.2.1). Ceci est pratique pour les SCBs ou B serait alors utilisé pour fournir de l'alimentation permanente négative.

Les diagrammes suivants illustrent comment s'effectue la connexion de la centrale aux marques de sirènes les plus courantes.

Fig. 4a. Texecom Azura 360/Tempest

1.4.2.1 DIAGRAMMES TPIQUES DE CONNEXION AUX SIRENES

INS 069-3

1.4.3 CONTACTS MAGNETIQUES ET BOUTONS PANIQUE Fig. 4b. Texecom Odyssey

Ils sont connectés à une des 8 paires de terminaux de Z1 à Z8 de la centrale d'alarme.

Figure 5. Câblage des Contacts Magnétiques Fig 5a. Câblage d'un Contact Magnétique à une Zone Fig 5b. Câblage de plusieurs Contacts Magnétiques à une Zone

NB: Le branchement des détecteurs et des contacts magnétiques sur une zone est plus facile si les branchements sont tout d'abord faits à partir de la centrale jusqu'aux détecteurs.

Toujours consulter les instructions du fabricant concernant la connexion. Les détecteurs sont toujours connectés à une des huit paires de terminaux de la Z1 à Z8 sur la centrale et alimentés par les deux terminaux de la centrale “AUX”, comme ci-dessous:

Figure 6. Le Câblage des Détecteurs. Fig. 6a. Câblage d'un Détecteur sur une Zone

Fig. 6b. Câblage de Plusieurs Détecteurs sur une Zone

1) L'alimentation est faite en parallèle alors que les boucles normalement fermées d'autoprotection sont alimentées en série (les boucles normalement ouvertes sont faites en parallèle). 2) Connecter des détecteurs et des contacts magnétiques sur une même zone est plus facile si le câblage est tout d'abord pris à partir de la centrale jusqu'aux détecteurs. 3) Selon BS 4737, il est nécessaire lors des branchements de 2 détecteurs ou plus à une zone, que ces détecteurs soient équipés d'un indicateur bloqué audible ou visible ou les 2, sauf pour les zones entrée/sorting.

Ils sont connectés aux 2 terminaux appelés L/S sur la centrale.

1) La charge totale avec le haut-parleur intégré inclus ne doit pas être moins de 4 Ω (ex: 2 x 8Ω haut-parleurs en parallèle, 4 x 16Ω haut-parleurs en parallèle, 2 x 2Ω haut-parleurs en série, 4 x 1Ω haut-parleurs en série, etc). 2) La polarité des haut-parleurs supplémentaires n'est pas importante habituellement. Cependant la polarité des terminaux L/S est marquée des signes + et -.

1.4.8 Interface de communication

Si nécessaire, il faut les connecter aux deux branchements des sirènes extérieures ainsi qu'à la sirène extérieure comme ci-dessous :

Alimentation Positive (+12V) A

Négatif Active/Alimentation Négative (0V) B

Elle est connectée au terminal pair, appelé TAMP sur la centrale d'alarme. Toutes les boucles individuelles d'autoprotection devraient être branchées en série (voir Figure 7).

Figure 7. Câblage de l'Autoprotection Globale de la Veritas R8 Plus

La centrale d'alarme est fournie avec une liaison installée autour de l'Autoprotection Globale du système afin de simuler les circuits fermés. Normalement, cette liaison est à enlever pendant l'installation. Bien que l'Autoprotection Globale du système est utilisée avec une opération normalement fermée, avec une boucle de résistance de fin de ligne, la liaison d'autoprotection sera laissée en place.

La Veritas R8 Plus se caractérisse par une interface digitale de communication à 8 sorties, avec un moniteur (contrôleur) de ligne (L/M) et des entrées (R/R). La polarité des sorties et des entrées est programmable (Section 2.17.1). Les 8 canaux sont attribués comme ci-dessous:

Canal 1 Incendie Canal 2 Panique Canal 3 Intrusion Canal 4 Mise en Service/Mise hors Service Canal 5 Annuler Canal 6 Mis en Service Partielle Canal 7 Code "Sous Contrainte" Canal 8 Deuxième Intrusion

L'Entrée L/M doit être connectée à AUX-si non utilisé. Dans le cas inverse, le temps de délambda de la sirène ne sera pas opérationnel. Deuxième intrusion est conforme aux conditions NACP 14, Issue 1, Section 2.4.

Toujours s'assurer que le courant est coupé avant de retirer le couvercle

• Connectez le fil noir de la batterie sur le pôle négatif (-) de la batterie et le fil rouge sur le pôle positif (+) de la batterie de secours. Toutes les LED s'illuminent. Après dix secondes, elles s'éteignent et une tonalité d'erreur répétitive de dix bips se fait entendre.
• Entrez le code Utilisateur usine ④③②①. La tonalité d'erreur s'arrête.
• Entrez le code Technicien usine à quatre chiffres ①②③④ et appuyez sur PROG afin d'accéder au Menu de Programmation et mettre hors service les zones 24/24 Heures (Incendie, Panique et Autoprotection) via le code Technicien. Toutes les leds des zones s'illuminent.
• Effectuez un Test de Détection comme décrit dans la Section 2.5. Rappelez-vous que certains détecteurs (ex: IR et DéTECTeurs à Double Technologie) mettent quelques minutes à être totalement opérationnels.
• Testez la sirène interne, la sirène externe et le flash comme décrit dans la Section 2.4. Afin d'ajuster le niveau de bas volume, utilisez le potentiomètre (pot) de contrôle du circuit imprimé (voir Section 1.4.1). Pour augmenter le volume, tournez dans le sens inverse des aiguilles d'une montre. Si le système refuse d'opérer comme prévu, vérifiez que le montage et câblage ont été effectués selon les instructions. Corrigez les erreurs et répétez le test (voir Section 1.7 sur les Précautions).
• Remettez le couvercle et refermez à l'aide des deux vis fournies à cet effet - ne pas serrer trop fort.
• Remettez les capuchons.
• Appuyez sur RAZ pour quitter le Menu de Programmation. Toutes les LEDs des zones s'éteignent.
• La led d'alimentation clignote pour indiquer qu'une manipulation est à effectuer. Brancher l'alimentation principale. La led d'alimentation cessera de clignoter et restera allumée en continue. Si les réglages en usine (pages 3 et 4) ne sont pas appropriés, reprogrammez le système comme décrit dans la Section 2.0.

L'installation est maintenant complète et le système est prêt pour l'utilisation.

1) Si la batterie est vide au défectueuse, les claviers déportés peuvent ne pas accepter la pression des touches. 2) Lorsque le système est en service total, après la période de sortie, la sirène externe se met à clignoter pendant environ 5 secondes (Cette option peut être dé-sélectionnée comme décrit dans la Section 2.2.3.).

Toujours s'assurer que le courant est coupé avant de retirer le couvercle

1) La LED d'alimentation, sur la centrale, indique la position de la batterie. Une lumière allumée indique que tout est normal. Une lumière qui clignote indique qu'une manipulation est à effectuer - le secteur peut toujours être présent. TOUJOURS utiliser les instruments appropriés pour tester le secteur afin de confirmer que l'alimentation est bien coupée. 2) Le transformateur et le déchargeur thermique peuvent être chauds pendant et après l'utilisation - NE PAS TOUCHER.

1.7.3 PAS D'alimentation a la centrale (generale et batterie)

• Testez la sirène interne, la sirène externe et le flash comme décrit dans la Section 2.4. Effectuez un Test de Détection comme décrit dans la Section 2.5. La mémoire des événements peut être visualisée en suivant la procédure décrite dans la Section 2.14.
• S'il s'avère nécessaire de ôter le couvercle, coupez d'abord l'alimentation principale de la centrale. Assurez-vous que la led d'alimentation clignote puis utilisez un voltmètre afin de confirmer que l'alimentation est bien coupée.
• Entrez le code à quatre chiffres Technicien et appuyez sur PROG pour accéder au Menu de Programmation et mettre hors service les Zones 24/24 Heures par le Code Technicien. Toutes les LED des zones s'illuminent.
• Dévissez les vis du couvercle en insérant un tournevis dans les capuchons et tournez dans le sens contraire des aiguilles d'une montre en appuyant.
• Dévissez les vis du couvercle et ôtez le couvercle.
• Pour terminer, replacez le couvercle et le fixez à l'aide des vis du couvercle - ne pas serrer trop fort.
• Replacez les capuchons
• Appuyez sur RAZ pour quitter le Menu de Programmation. Toutes les led des zones s'éteignent.
• Branchez l'alimentation principale sur la centrale. La Led d'Alimentation cessera de clignoter et restera allumée en continue.

Toujours s'assurer que le courant est coupé avant de retirer le couvercle

• Vérifiez le disjoncteur et remplacez le fusible si nécessaire (le remplacement d'un fusible par un fusible de plus grande capacité est dangereux et annule la garantie)
• Vérifiez que chaque câble est connecté au disjoncteur, le transformateur et les borniers AC sur le circuit imprimé.
• Vérifiez que le disjoncteur est connecté correctement - fil sous tension à fil sous tension (marron), neutre à neutre (bleu).
• Vérifiez le fusible de la batterie F1 et remplacez si nécessaire (le remplacement d'un fusible de plus grande capacité est dangereux et annule la garantie).
• Vérifie que les fils sont bien connectés au terminal BATT sur le circuit imprimé.
• Vérifiez que les fils de la batterie sont correctement connectés - rouge au positif de la batterie (+) à BATT+, noir au négatif de la batterie (-) à BATT-.
• Vérifie le disjoncteur et remplacez le fusible de la sortie F5 si nécessaire (le remplacement d'un fusible de plus grande capacité est dangereux et annule la garantie).
• Déconnectez tous les fils provenant des borniers SAB A et AUX+.
• Vérifiez que les branchements effectués sont correctement connectés (comme indiqué sur le circuit imprimé).
• Vérifiez les fils sous le circuit imprimé.
• Un fusible F1 qui saute plusieurs fois pourrait indiquer une batterie défectueuse.

1.7.4 LA CENTRALE N'ACCEPTE PAS DE CODE

1.7.5 LA CENTRALE NE SE MET PAS EN MARCHE ET BIP 10 FOIS

1.7.6 LA CENTRALE NE SE MET PAS EN MARCHE ET BIP 9 FOIS

• Si vous utilisez plus d'un Clavier Déporté, vérifie que les adresses sont différentes l'une de l'autre.
• Si vous utilisez un ou plusieurs Claviers Déportés, vérifiez qu'ils sont branchés correctement.
• Si le clavier déporté a été connecté après le branchement de la centrale, déconnectez l'alimentation momentanément et rebranchez. Ceci va configurer tous les claviers automatiquement (voir Section 2.8).
• Vérifie que vous utilisez les codes appropriés. Le Code d'Usine Technicien est ①②③④. Le Code d'Usine de l'Utilisateur est ④③②①
• Si vous utilisez un ou plusieurs Claviers Départes branchés uniquement sur la batterie, essayez d'utiliser l'alimentation dans le cas où la batterie ne fonctionne pas.
• Vérifie que les codes n'ont pas été changés. Si les codes ont été perdus, réferez-vous à la Section 2.6 du Manuel d'Installation.
• Vérifie que la connexion de la membrane du clavier est bien enfoncée dans le connecteur du Circuit Imprimé.

La LED d'Alimentation de la centrale clignote pour indiquer une faute d'alimentation, coupure de courant ou faible voltage de la batterie (ou mauvaise fréquence d'alimentation sélectionnée, Section 2.2.4).

• La procédure permettant mettre en marche le système dans le cas d'une coupure de courant est décrite dans le Guide de l'Utilisateur.

Le système a une faute d'autoprotection et la LED d'Autoprotection est allumée. En utilisant l'affichage supplémentaire pendant le Test de Détection (Section 2.5) identifie la cause de la faute d'autoprotection.

• EOL (de résistance de fin de ligne), alors identifie la ou les zones à partir de l'affichage normal et vérifie le câblage des zones.
• de la sirène, alors la cause peut être soit une faute d'autoprotection globale ou de la sirène. Remplacez temporairement la liaison d'autoprotection (TAMP).
• Si la faute d'autoprotection persiste, elle doit être due à l'autoprotection de la sirène - vérifie le branchement de la sirène et/ou les vis d'autoprotection et l'autoprotection murale de la sirène (si installée).
• Si la faute d'autoprotection s'efface, alors elle est due à l'autoprotection globale du système.
• Enlevez la liaison d'autoprotection du système et la faute d'autoprotection réapparaîtra - vérifiez le câblage de l'autoprotection du système et de l'autoprotection du couvercle de chaque détecteur.
• Enlevez TOUTES les liaisons temporaires.
• Si l'affichage normal identifie la faute en tant qu'autoprotection du couvercle, il peut faire référence à la centrale ou au(x) clavier(s) déporté(s). Essayez d'étirer les ressorts et assurez-vous que toutes les connexions sont sûres.
• Pour armer le système avec une faute Autoprotection, suivez la procédure suivante:
• Entrez votre code utilisé. Appuyez sur TOTAL ou PART. Le système émet une série de 9 bips à répétition. Appuyez sur solte. L'affichage va illuminer les led des zones sur le point d'être armées. Appuyez sur 9. La led d'Autoprotection s'est int. Appuyez sur PROG. Le carillon de sortie et la minuteurie de sortie se mettent en marche.
• Afin d’éviter des fausses alarmes à répétition dues aux fautes intermittentes de l’Autoprotection lors de la Mise Hors Service du système, isoler la zone d’Autoprotection comme décrit plus haut, puis annulez la procédure de programmation en ré-entrant votre code utilisé.
• Afin d'éviter l'omission de l'Autoprotection, voir Section 2.2.3.

Le système a une ou plusieurs zones défectueuses et les LEDs correspondantes seront illuminées.

Assurez-vous que la zone est fermée (porte fermée, pas de mouvement dans les zones de détention des IRP). - Vérifiez les branchements de la zone, et assurez-vous que tout est bien attaché.

• Vérifie que les vis du terminal sont complètement enfoncées dans tous les logements mais ne pas trop serrer.
• Si vous avez un Ohmètre, utilisez-le afin de vérifier la résistance du circuit. (Les câbles situés sous les moquettes s'abiment facilement).
• Vérifiez que le potentiamètre sur le Circuit Imprimé qui contrôle le volume de basse tonalité N'est PAS tourné à fond (dans le sens des aiguilles d'une montre). Le volume augmente lorsque le potentiamètre est tourné dans le sens contraire des aiguilles d'une montre.
• Vérifiez le fusible F3 et remplacez le si défectueux (le remplacement d'un fusible par un fusible de plus grande capacité est dangereux et annule la garantie).
• Vérifie les branchements des hauts-parleurs aux sorties L/S du circuit imprimé.
• Si un ancien modèle de clavier déporté a été fixé, le système doit être , entrez 0 0, appuyez sur 8, appuyez sur PROG, appuyez sur RAZ.
• Vérifiez le branchement des fils en se référant aux diagrammes de la Section 1.4.2.1.
• Vérifiez le fusible F2 de la sirène extérieure et de la lumière stroboscopique et le remplacez si défectueux. (Le remplacement d'un fusible de plus grande capacité est dangereux et annule la garantie.)
• Afin de vérifier la sirène extérieure, reliez temporairement B et D.
• Afin de vérifier la lumière stroboscopique reliez temporairement S et D.
• programmé en Panique (Section 2.10).
• Vérifie que le type de zone de la zone où le bouton panique est branché n'est pas omis en Mise en Service Partielle (Section 2.15.2).
• Vérifiez que la zone sur laquelle le bouton panique est branché n'est pas transformée en Mise en Service Partielle (Section 2.11).
• Les anciens modèles de clavier dépôt ne possèdent pas l'Option Panique (appuyant sur ③ et ⑨ simultanément), voir Section 1.7.10 ci-dessus.

Programmer le service minuteur (27, 28, 29) est évité à moins que la date actuelle (25) fut programmée en premier (Section 2.12.1).

Si la LED d'alimentation de la centrale ou celle du mode arrêt des claviers déportés clignotent, cela indique un défaut d'alimentation, soit une coupure de courant (ou mauvaise fréquence d'alimentation sélectionnée, Section 2.2.4) soit la batterie a un voltage trop faible. La LED du mode arrêt clignotera aussi, après que le code valide soit entré lorsque le système est en mode arrêt et aussi pendant la tonalité d'entrée.

Le remplacement d'un fusible avec un fusible de plus grande capacité est dangereux et annule la garantie. Les fusibles doivent être compatibles aux exigences IEC 127.

2. Programmation

La Programmation est en général inutile car les réglages ont été soigneusement sélectionnés en usine pour convenir à la plupart des installations. Cependant, toutes les fonctions sont entièrement programmables pour un Contrôle Total.

Le Menu de Programmation peut uniquement être accessible lorsque la centrale est hors service. Entrez votre code technicien à quatre chiffres (réglage usine a

①②③④). Appuyez sur PROG. Toutes les leds s'illuminent. Les diverses Options de Programmation sont ainsi sélectionnées en entrant le Code Option à deux chiffres. La Procédure de Programmation (Pages 5 et 6) dépend des Options de Programmation sélectionnées comme détaillée dans les sections suivantes. Pour finir, chaque option de programmation retourne au Menu de Programmation, permettant l'accès à d'autres Options de Programmation. Pour sortir du Menu de Programmation, appuyez sur RAZ, le système retourne à la Mise en Arrêt.

1) Afin d'annuler la programmation à n'importe quel moment (et de préserver les programmes originaux), appuyez sur RAZ. Le système retourne au Menu de Programmation. 2) Les Zones 24/24 Heures (Incendie, AP et Autoprotection) sont hors service lorsque Le Menu de Programmation est accédé via un Code Technicien. 3) Afin d'omettre des zones, déterminer le son ou changer le Code de l'Utilisateur, voir le Guide d'Utilisation. 4) La programmation est conservée même en cas de coupure de courant.

Il y a 4 séries d'Options Diverses qui contrôlent le comportement des fonctions diverses du système.

À partir du Menu de Programmation, entrez ①②. Les LEDs des zones des options actuellement sélectionnées s'illuminent. Appuyez sur le bouton numéroté approprié afin de sélectionner ou désélectionner la ou les option(s) correspondante(s) sur l'affichage. Appuyez sur PROG. Le système émet un son afin de confirmer que les nouvelles options ont été acceptées. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

Option 1 Annuler Flash avec Sirène.

Option 2 Clavier Panique (appuyez sur ③ et ⑨ simultanément cause une Alarme Panique).

Option 3 Mise en Marche par Bouton Unique.

Option 4 Tonalité de Confirmation Suite Partielle Silencieuse.

Option 5 Conditions EN 50131-1.

Option 6 Temps d'Accès Technicien Limité.

Option 7 Bouton raz annule programmation.

Option 8 Sons de l'Ancienne Veritas doit être sélectionné pour l'Ancienne version de Clavier Départé.

1) Le Bouton Unique de programmation (Option 3) permet de mettre en marche le système en appuyant sur les touches TOTAL ou PART sans le besoin d'entrée le code Utilisateur. 2) Les conditions EN 50131-1 (Option 5) évoquent les caractéristiques suivantes (voir aussi Section 3.7.1):

• Remise à zéro (après une alarme) nécessite l'utilisation du code Utilisateur.
• Une alarme d'entrée (définie selon une entrée temporisée ou une zone garde pendant la période d'entrée) invoque un temps de 30 secondes pendant lequel les sorties du transmetteur et de la sirène externe sont supprimées (c'est-à-dire : la réponse de l'alarme est limitée à l'alarme interne et le flash pendant les premières 30 secondes).
• Lors de la mise en arrêt du système, les leds d'arrêt s'éteignent après 30 secondes.
• Lors de la mise en arrêt du système, les zones omises seront ré-inclues. 3) Si l'Option 6 est sélectionnée, la centrale d'alarme acceptera seulement les codes Techniciens pour les 30 premières secondes après que le système soit mis en arrêt (c'est-à-dire : pendant que les leds de mode arrêt sont illuminées si l'Option 5 est aussi sélectionnée). 4) L'Option 7 permet d'annuler les réglages en appuyant sur le bouton (RAZ). Ceci est particulièrement utile si le Seul Bouton de Réglage (Option 3) est sélectionné mais peut être utilisé indépendamment. 5) Le son de Confirmation de Zone Partielle Silencieuse (Option 4) fonctionnera uniquement si la fonction de Zone Partielle Silencieuse est aussi sélectionnée (Section 2.2.2). 6) L'Option 8 doit être sélectionnée si l'Ancienne version de Clavier Déporté est utilisée.

À partir du Menu de Programmation, entrez ①. Les LEDs des zones des options actuellement sélectionnées s'illuminent. Appuyez sur le bouton numéroté approprié afin de sélectionner ou désélectionner la ou les option(s) correspondante(s) sur l'affichage. Appuyez sur PROG. Le système émet un son afin de confirmer que les nouvelles options ont été acceptées. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

Option 1 Sirenes Internes Uniquement sur l'Autoprotection quand le Systeme est en Arrêt. Option 2 Sirenes Internes Uniquement en Alarme quand le Systeme est en Mise en Service Partielle. Option 3 Sirenes Internes Uniquement sur l'Autoprotection quand le Systeme est en Mise en Service Partielle. Option 4 Mise en Service Partielle Silencieuse (pas de tonalité de sortie en Mise en Service Partielle). Option 5 Niveau Sonore Elevé du Carillon (carillon à plein volume). Option 6 Inversement de la Polarité Sortie Sirene (terminal B, normalement polarité positive). Option 7 Mise en Service Finale (Mise en Service 3 secondes après fermeture de la porte). Option 8 Déverrouillage du Code Technicien (le retour des Réglages en Usine rétabli le Code Technicien).

1) Si l'Option 8 est sélectionné (led 8 est allumée) alors le Ré-armement des Réglages en Usine RÉTABLI le Code Technicien. Si l'Option 8 est dé-sélectionné (led Zone 8 éteinte) alors le Ré-armement des Réglages Usine NE rétablira PAS le Code Technicien en défaut. 2) Un Code Bloqué Technicien NE peut être débloqué sans le correcte Code Technicien. 3) Débloquer un Code Bloqué Technicien qui a été perdu est sujet à un coût minimum. (pour retour du produit en usine).

À partir du Menu de Programmation, appuyez sur ①②. Les leds des zones des options actuelles mentionnées s'illuminent. Appuyez sur le bouton(s) numéroté(s) approprié(s) afin de sélectionner ou d'annuler la ou les option(s) correspondante(s) inscrite(s) sur l'affichage. Appuyez sur PROG. Le système émet un son afin de confirmer que les nouvelles options ont été acceptées. Le système retourne automatiquement au Menu de Programmation et toutes les led s'illuminent.

Option 1 Remise à Zéro du Code Technicien (voir Section 2.2.5) pendant l’activation d’aucunes alarmes. Option 2 Remise à Zéro du Code Technicien pendant l’activation d’une alarme d’autoprotection (voir Section 2.2.5) Option 3 Interdiction de Commuter l’Autoprotection Globale par l’Utilisateur. Option 4 L’autoprotection du Clavier (Alarme d’Autoprotection du Clavier après avoir appuyé sur 16 touches invalides, lorsque le système est en mode arrêt). Option 5 RAZ Départée à l’Aide d’un Numéro Aléatoire (anti-code RAZ). Option 6 Mise en Service du Système à l’Aide d’un Bouton. 'Appuyer pour Armer' Option 7 Activation de la Lumière Stroboscopique lors de la Mise en Service Totale. Option 8 Inversement de la polarité sortie SW+ (Négatif retirez lorsque la sortie est fermée, apparition du négatif lorsqu’ouvert).

À partir du Menu de Programmation, entrez ①③. Les LEDs des zones des options actuellement sélectionnées s'illuminent. Appuyez sur le bouton numéroté approprié afin de sélectionner ou désélectionner la ou les option(s) correspondante(s) sur l'affichage. Appuyez sur PROG. Le système émet un son afin de confirmer que la nouvelle option a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

Option 1 Fréquence d’Alimentation (off = 50Hz, on = 60Hz). Option 2 EOL Alarme Autoprotection en Zone Court Circuit (S/C). Option 3 EOL Alarme Autoprotection en Zone Circuit Ouvert (O/C). Option 4 Remise à Zéro Technicien en Mise en Marche. Option 5 Reserver pour une Utilisation Future. Option 6 Reserver pour une Utilisation Future. Option 7 Omission Automatique Zone en Alarme. Option 8 Omission Automatique Zone Clé Déportée lors de l’Autoprotection EOL.

1) Si la mauvaise Fréquence d'Alimentation est sélectionnée, la centrale d'alarme indiquera un défaut d'alimentation courant, qui sera indiqué par le clignottement de la led d'alimentation de la centrale et de la led du mode arrêt des claviers déportés. 2) L'Option 7 permet d'éviter des alarmes multiples provenant de la même zone. Elle NE doit PAS être utilisée lorsque des sorties non-bloquées du transmetteur sont sélectionnées (Section 2.17.1). 3) L'Option 8 permet d'éviter l'utilisation de la clé déportée pour mettre hors service le système s'il a été saboté.

2.2.6 Appuyer pour ARMER

Les événements suivants peuvent être programmés, nécessitant ultérieurement une Remise en Marche Technicien:

N'importe quelle Alarme (Section 2.2.3)

Alarme Autoprotection (Section 2.2.3)

La Remise en Marche Technicien permet de prévenir l'Utilisateur d'effectuer une Remise en Marche du Système. La Remise en Marche Technicien se fait par:

Entrer un Code Technicien

Entrer un Code RNRR (Si sélectionné - Section 2.2.3)

Remise à Zéro Départée (Si sélectionné - Section 2.17.1)

La Remise en Marche Technicien n'est pas en soi une méthode de Remise en Marche du système, une Remise en Marche ultérieure par l'Utilisateur sera nécessaire. La Remise en Marche Utilisateur se fait par:

Après que l'alarme soit réduite au silence:

Appuyez sur la touche (RAZ) (à moins que les conditions EN 50131-1 soient sélectionnées - Section 2.2.1)

Entrez le Code Utilisateur

Dans d'autres cas :

Entrez le Code Utilisateur et appuyez sur RAZ

1) Lorsqu'une Remise à Zéro par un Technicien est nécessaire, l'Utilisateur peut toujours rendre la sirène silencieuse et annuler le flash mais ne peut Remettre à Zéro le système. 2) RNRR et Remise à Zéro Départée sont des méthodes pour annuler la Remise à Zéro Technicien. Elles fonctionneront seulement si au moins une des Remises à Zéro Technicien est sélectionnée. 3) Si RNRR (souvent appelé Remise à Zéro Déportée par Anti-Code) est sélectionné alors:

a) Lorsqu'une Remise à Zéro par un Technicien est nécessaire, les leds des zones affichent un numéro à quatre chiffres au hasard. Chaque chiffre clignote tour à tour puis s'arrête avant de répéter la séquence. Le logiciel Anti-code de Texecom accepte ce code et génère un code à quatre chiffres qui doit être entré, après quoi le système peut être Remis à Zéro normalement. Le logiciel d'Anti-Code est compatible avec les PC IBM et Psion Séries 3a ou 3c, et est disponible par Texecom.

b) L'Utilisateur peut appuyer sur la touche (RAZ) pour basculer de l'affichage RNRR à l'affichage de l'alarme. c) Le Guide d'Utilisation possède une partie à remplir de numéro de téléphone où il peut obtenir l'anti-code. d) La Remise à Zéro par Anti-Code (RNRR) est conforme aux conditions NACP 10, Issue 2, Section 11.2b.

Appuyer pour Armer a pour intention de réduire les fausses alarmes dues aux erreurs des utilisateurs lors de la Mise en Marche du système. L'Utilisateur enclenche la Mise en Marche Totale de la manière habituelle et quitte le lieu. Cependant, le système se mettra UNIQUEMENT en marche lorsqu'un bouton extérieur sera appuyé.

1) Le type de zone de la zone à laquelle le bouton externe est connecté doit être programmé comme une zone Appuyer pour Armer. (Section 2.10):

a) Si cette zone est armée pour carillonner (voir Guide d'Utilisation) alors le bouton peut avoir aussi la fonction de sonnette. b) Si un bouton normalement ouvert (N/O) est utilisé alors les zones doivent être inversées (Section 2.15.7) pour que le système sonne quand le bouton est appuyé et non quand il est relâché. c) Le bouton extérieur doit être étanche à moins qu'il soit situé à l'abri d'un porche. 2) L'Option Appuyer pour Armer n'est pas opérationnelle en marche partielle. 3) L'Option Appuyer pour Armer satisfait les conditions NACP 14, Issue 1, Section 2.1.2.

À partir du Menu de Programmation, entrez ①④. Toutes les leds des zones s'éteignent. Entrez le numéro désiré du Réarmement du Système avec un numéro à deux chiffres (ex: pour trois RÉarmements entrez ①③). La led de la Zone 1 s'illumine lorsque le premier chiffre est entré. La led de la Zone 2 s'illumine lorsque le deuxième numéro est entré. Appuyez sur PROG. La centrale d'alarme émet un son afin de confirmer que le nouveau numéro de réarmement du système a été accepté. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Le nombre total d'activations est égal au nombre total de ré-armements.

À partir du Menu de Programmation, entrez ①⑤. Toutes les LEDs des zones s'éteignent.

Appuyez sur ⑥ pour entrer le mode différé de la sirène externe.

Appuyez sur ⑤ pour actionner la sortie SW+.

Appuyez sur ④ afin d'actionner la sirène interne à un haut niveau (niveau d'alarme).

Appuyez sur ③ afin d'actionner la sirène interne à un niveau bas (niveau d'entrée/sorting).

Appuyez sur ② afin d'actionner la lumière stroboscopique.

Appuyez sur ① afin d'actionner la sirène extérieure.

Appuyez sur ① afin d'éteindre tous les tests ci-dessus.

Les LEDs des zones correspondantes à chaque sortie s'illuminent lorsqu'en service.

2) Plusieurs sirènes de Texecom se caractérisent par une option unique et déposée "Mode de Mise en Arrêt Technicien" qui met hors service l'Autoprotection du couvercle de la sirène, ceci afin de faciliter l'entretien du système. L'Option ⑥ provoque l'envoi de trois pulsations par la sortie du flash pour invoquer le "Mode de Mise en Arrêt".

La led de la Zone 2 clignotera pour indiquer les pulsations après quoi la led de la Zone 6 s'illumine pour indiquer que Mode de Mise en Arrêt Technicien a bien été invoqué. (Voir le Manuel d'Installation des sirènes pour plus de détails).

Appuyez sur RAZ pour retourner au Menu de Programmation. Toutes les leds des zones s'illuminent.

2.6 Re-armement des reglages systeme USINE ①⑦

La centrale d'alarme a deux modes de test de détections, bloqué et non-bloqué. Pendant le test de détection, lorsqu'une zone est ouverte la led correspondante s'illumine. Lorsqu'une zone est fermée la led s'éteint dans un test de détection non-bloqué mais reste allumée en test de detection bloqué.

À partir du Menu de Programmation, entrez ①⑥ pour sélectionner le test de détection non-bloqué ou ①⑨ pour sélectionner le test de détection bloqué. Initialement toutes les leds des zones s’éteignent et la centrale émet la tonalité de sortie. Lorsqu’une zone est ouverte la led correspondante s’illumine. La centrale effectuera, aussi, une série de bips répétitifs correspondants au nombre de la zone ouverte (ex: Zone 1 bip une fois, Zone 2 bip deux fois, etc). Si plus d’une zone est ouverte, les bips correspondront au plus haut nombre (ex: Si Zone 2 et Zone 6 sont ouvertes, la centrale biperait 6 fois).

Effectuez un test de détection par le déclenchement de tous les dispositifs de détection tour à tour et vérifiez que la centrale enregistre les zones correspondantes comme ouvertes. Si la led d'Autoprotection s'illumine et la centrale bip neuf fois, un affichage supplémentaire révèle plus d'informations sur la source des fautes de l'autoprotection. Appuyez sur (SOL) pour jongler entre l'affichage normal et l'affichage supplémentaire. L'affichage supplémentaire se distingue de l'affichage normal par la led en arrêt étant éteinte. Dans l'affichage supplémentaire, les leds des zones sont à interpréter comme suit:

Autoprotection de la Sirene (Système Global inclus) ② Non Applicable ③ Autoprotection du Couvercle (Couvercle Clavier Dépôt inclus) ④ Moniteur de Ligne ⑤ Clavier hors Ligne (6) Non Applicable ⑦ Non Applicable ⑧ Autoprotection Resistance de Fin de Ligne

Pour terminer le test de détection appuyez sur RAZ. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Les zones AP Silencieuses (Section 2.10.1.7) sont seulement affichées si le test de détention est accédé par un Code Technicien.

À partir du Menu de Programmation, entrez ① ⑦. Toutes les leds s'éteignent. Appuyez sur PROG. Le système émet un son afin de confirmer que les réglages usine ont été enregistrés dans la Mémoire Non Volatile. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Si le Code Technicien a été perdu, fournis mais non bloqué (Section 2.2.2) coupez le courant du système (alimentation principale et batterie). Remettez le courant. Toutes les leds s'illuminent pendant 10 secondes. Appuyez sur RAZ, ou appuyez trois fois LENTEMENT sur le ressort d'autoprotection du couvercle de la centrale puis relachez, avant que les leds s'éteignent. Les réglages usine ont maintenant été ré-armés dans la Mémoire Non Volatile.

1) Débloquer un code Technicien bloqué qui a été perdu est sujet à un coût minimum. 2) Ré-initialiser les réglages usine n'efface pas la mémoire des événements (voir Section 2.14.1). 3) Le système bip à chaque fois que le ressort d'autoprotection du couvercle est appuyé puis relâché pendant les dix premières secondes après la mise en marche.

À partir du Menu de Programmation, entrez ⑨ ⑧. La led de la fonction sélectionnée s'illumine. Appuyez sur le numéro souhaité d'après la liste suivante. Appuyez sur PROG. La centrale se met à sonner pour confirmer que la nouvelle fonction a été bien acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds s'illuminent.

Numéro fonction SW+

① Positive (détecteurs bloqués) Mise en marche ② Alarme positive avec sensor bloqué auto-RAZ (FTA détecteurs) ③ Détecteurs de choc verrouillés auto-RAZ (style ancien) ④ Autoprotection (5) Panne d'alimentation ⑥ Positive avec détecteurs bloqués RAZ (détecteurs bloqués) ⑦ Test de détection

Si une connexion multiple est effectuée sur une zone alors:

• Les détecteurs de verrouillage indiquent lesquels des détecteurs sont activés pendant l'alarme.
• Les premiers détecteurs à avoir causé l'alarme (First To Alarm, FTA) indiquent lequel ou lesquels des détecteurs a causé l'alarme et lesquels sont activés pendant l'alarme.

L'Option ③ sera typiquement utilisé avec des anciens modèles de capteur de verrouillage n'ayant pas d'entrée de Vérouillage et devront être déconnectés du courant pour annuler l'indication de détecteurs. Dans ce cas, les détecteurs seront alimentés par la sortie SW+.

1) Si l'une des options qui comprend un capteur de mise en marche de verrouillage a été sélectionnée (2, 3 ou 6), l'utilisateur peut forcer le capteur mise en marche verrouillage pour annuler l'indication Latch/FTA, en entrant leur code et pressant RAZ. 2) La sortie SW+ peut uniquement puiser (et non fournir) le courant. Si les détecteurs sont branchés à la sortie SW+, connectez le détecteur +Ve à AUX+ et le détecteur -Ve à SW+. Il peut être nécessaire d'inverser la polarité de la sortie SW+ (Section 2.2.3).

À partir du Menu de Programmation, entrez ⑧ ⑨. La centrale d'alarme illumine les leds correspondantes aux claviers déportés configurés et en marche, alors que les leds qui clignotent correspondent aux claviers configurés, mais en arrêt.

Afin de modifier la configuration, appuyez sur PROG. La centrale d'alarme cherche les adresses des Claviers Déportés de 1 à 6. À chaque fois qu'un clavier est repéré, la centrale le configure et la led de la zone correspondante à son adresse s'illumine.

Pour quitter la configuration, appuyez sur RAZ. Si la configuration n'a pas été acceptée, la centrale émet la tonalité d'erreur. Le système retourne automatiquement au Menu de Programmation et toutes les leds s'illuminent.

1) Ne JAMAIS enregistrer deux Claviers à la même adresse. 2) La Programmation des adresses des Claviers Déportés est expliquée dans les instructions des Claviers Déportés. 3) Si un Clavier est configuré mais hors de ligne, le système déclenchera une faute d'autoprotection. 4) TOUJOURS couper le courant lors du câblage des Claviers Déportés. 5) Si un ancien modèle de clavier déporté a été installé, le système doit être programmé pour un ancien style de carillon comme suivant : Entrez le code Technicien à quatre chiffres, appuyez sur PROG, entrez 0 0, appuyez sur 8, appuyez sur PROG, appuyez sur RAZ.

2.9 DETECTEURS

PROGRAMMABLES

2.10.1.2 ENTREE Inhibee

Certains des détecteurs de Texecom possèdent des caractéristiques programmables qui peuvent être sélectionnées ou désélectionnées par l'envoi de pulsations pourcentage déterminées, par sortie SW+. Il y a dix options correspondant à une série de caractères différents, invoqués par le nombre de pulsations appropriées, qui seront aussi répétés à chaque remise en marche de la centrale.

Option	Nombres d' Impulsions	Led Correspondante
0	0 (Pas d'Impulsion)	N/A (Arrêt)
1	4	Z1
2	5	Z2
3	6	Z3
4	7	Z4
5	8	Z6
7	10	Z7
8	11	Z8
9	12	Autoprotection

À partir du Menu de Programmation, entrez ① 0. Les leds des zones des options actuellement sélectionnées s'illuminent. Appuyez sur le bouton numéroté correspondant afin de sélectionner le numéro de l'option désirée appuyez sur PROG. La led se met à clignoter lorsque la sortie SW+ émet les pulsations, puis la centrale émet un son afin de confirmer que la nouvelle option a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Le Type de Zone d'une Zone déterminée comment le système se comporte lorsqu'une zone est ouverte.

La Veritas possède 8 différents types de zones étant décrits dans les sections suivantes:

Appuyer pour Armer a pour but de réduire les fausses alarmes causées par les erreurs de l'Utilisateur lors de la Mise en Marche Totale du système. L'utilisateur commence l'armement total du système et quitte le lieu. Cependant le système se mettra SEULEMENT en marche après qu'un bouton externe soit pressé. Le type de zone de la zone auquelle le bouton externe est connecté doit être programé selon "Appuyer pour Armer".

L'Option "Appuyer pour Armer" doit aussi être sélectionnée. (Section 2.2.3). 2) Si la zone est armée pour Carillonner (voir Guide d'Utilisation) alors le bouton externe fait aussi fonction de sonnette:

a) Si un bouton normalement ouvert (N/O) est utilisé, alors la zone doit être inversée (Section 2.15.7) afin que la zone sonne lorsque le bouton est pressé, que ce soit lorsqu'il est pressé ou relâché. b) Le bouton externe doit être étanche à moins qu'il soit situé à l'abri sous un porche. 3) "Appuyer pour Armer" n'est pas opérationnel en marche partielle. 4) "Appuyer pour Armer" est conforme aux conditions NACP 14, Issue 1, Section 2.1.2.

L'Entrée Inhibée est souvent appelée "Entrée Intermédiaire". L'ouverture d'une zone avec cette fonction lorsque la centrale est en mise en marche déclenche une alarme. Pendant le mode d'entrée, activer cette zone avec cette fonction durant la temporisation ne provoquera pas d'alarme. Cette fonction est typiquement utilisée avec un IRP de hall d'entrée ou il y a un contact magnétique sur la porte d'entrée.

2.10.1.3 GARDE

2.10.1.4 INCENDIE ④

2.10.1.5 AUTOPROTECTION ⑤

2.10.1.6 ENTREE/SORTIE ⑥

2.10.1.7 ATTAQUE PERSONNELLE ⑦

2.10.1.8 CLE DEPORTEE ⑧

L'ouverture d'une zone avec cette fonction quand le système est en marche déclenche une alarme. Quand la centrale est à l'arrêt, les zones de Garde sont ignorées. Dans un système typique, la plupart des zones ont cette fonction.

Cette fonction est spécialement destinée aux détecteurs de fumée. Les zones avec cette fonction sont en mise en marche permanente même si la centrale est à l'arrêt. Si elles sont activées, elles déclenchent une alarme unique avec une tonalité "d'accidie" distincte sur la sirène interieure. De plus, la sirène extérieure va émettre un son à pulsation au lieu d'un son continu en contraste avec une alarme intrusion.

Les zones avec cette fonction sont contrôlées constamment même lorsque la centrale est en arrêt. Si elles sont activées, elles vont engendrer une alarme immédiate.

L'Autoprotection Générale a été programmée en usine pour cette fonction. Assurez-vous que cette fonction n'est pas omise en Mise en Service Partielle.

La programmation des options permet d'avoir la réponse d'alarme limitée à la sirène interne si le système est en arrêt ou en Mise en Service Partielle (Section 2.2.2).

L'ouverture d'une zone avec cette fonction quand le système est en marche permet à la centrale de temporiser le mode d'entrée. Cette fonction est typiquement utilisée pour un contact magnétique placé sur la porte d'entrée ou un détecteur IRP placé dans le hall d'entrée.

L'Option finale de la Mise en Service par la Porte (Section 2.2.2) permet au temps de sortie d’être réduit à 3 secondes lorsque la zone d’Entrée/Sortie est fermée pendant le mode de sortie. Cette option devrait être utilisée uniquement lorsqu’il y a un contact magnétique sur la porte d’entrée.

Cette fonction est spécialement destinée aux boutons panique. Les zones avec cette fonction sont sous surveillance même lorsque la centrale est en arrêt. Si elles sont activées, elles engendrent une alarme immédiate, utilisant les sirènes internes et externes. Assurez-vous que cette fonction n'est pas omise en Mise en Service Partielle.

L'Option Bouton Panique Silencieuse (Section 2.17.1) modifie cette fonction pour avoir une fonction appelée code "Sous Contrainte", pas d'alarme auditive ou visuelle, l'activation sera uniquement sur la chaîne du transmetteur.

Cette fonction est spécialement destinée aux Clés Déportées. La fermeture ou l'ouverture d'une zone avec cette fonction est constamment sous surveillance. Le système peut être Mis en Service Totale, Mis en Arrêt, Silencieux et Remis à Zéro.

1) Assurez-vous qu'il n'y a pas de Zones de 24/24 Heures (Incendie, Panique et Autoprotection), en début lors de l'utilisation d'une Clé Déportée pour remettre en marche le système. 2) L'état d'une zone de Clé Déportée (ouvert ou fermé) n'est pas important, c'est le changement d'état (de ouvert à fermé ou vice versa) qui est contrôlé. 3) Les codes Panique, "sous contrainte" et Clés Déportées sont entrés par le clavier déporté ainsi ils ne peuvent pas être remis à zéro par une Clé Déportée mais seulement en entrant un Code Utilisateur valide.

2.10.3 ZONES 24/24 HEURES

Chacune des 8 zones a été associée à un numéro de zone lequel est utilisé lors de la programmation du type de zone de la zone.

Numéro de type de zone

Appuyer pour Armer

Entree Inhibé

Garde

Incendie

Autoprotection

Entree/Sortie

Attaque Personnelle (Panique)

Cle Déportée

Afin de programmer la fonction de n'importe quelle zone individuelle, appuyez sur ① suivi du numéro de la zone. La led de la zone de la fonction qui a été sélectionnée est illuminée. Appuyez sur le numéro du type de zone choisi. Appuyez sur PROG.

Le système émet un son afin de confirmer que la nouvelle fonction a été acceptée. Le système revient automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

sélectionner le Type de Zone

Zone = Garde

PROG

Une zone est souvent référencée à son type de zone, par exemple une zone ayant un type (fonction) de zone, Attaque Personnelle (panique) fera référence à une zone type Attaque Personnelle.

Les zones 24/24 heures (incendie, panique et autoprotection) et les zones de clé déportée et 'appuyer pour armer' doivent être constamment contrôlées.

Lorsqu'une zone est Omise le système ne contrôle plus l'ouverture et la fermeture de cette zone. La Suite de Mise en Marche Totale et celle de Mise en Marche Partielle (Section 2.15) fournissent une méthode d'omission des zones automatique lors de la mise en marche du système. Une fois que la zone est Omise, elle ne pourrait être ré-inclue à moins que le Système soit Remis en Marche. Il est important de s'assurer que les Zones de 24/24 Heures (Incendie, Panique et Autoprotection), les zone de Clé Déportée et les zones de Mise en Marche Appuyer pour Armer ne doivent pas être omises par les suites Totales ou Partielles ou Femme de Ménage.

Le système peut être automatiquement programmable pour transformer le Type de Zone de n'importe quelle zone en soit Sortie/Entrée, Entrée Inhibée ou Garde sur les Suites Partielles Sélectionnées (Section 2.11). La transformation persistera jusqu'à la mise en mode arrêt du système. Il est important de s'assurer que les Zones 24/24 Heures (Incendie, Panique et Autoprotection), les Zones de Clé Départé et les zones de Mise en Marche Appuyer pour Armer ne sont pas inclues dans aucunes des Zones des Suites de Transformation.

1) Si les conditions EN 50131-1 sont sélectionnées (Section 2.2.1) alors les zones omises seront ré-incluses lors de la prochaine mise en mode arrêt du système. 2) Lors du câblage des Zones de 24/24 Heures (Incendie, Panique et l'Autoprotection), par exemple : utiliser le bouton panique en Résistance de Fin de Ligne il peut s'avérer plus pratique de fixer la Résistance de Fin de Ligne dans la centrale au lieu dans le détecteur.

2.11 TRANSFORMATION DES TYPES DE ZONES (POUR MES PARTIELLE) 2.11.1 PROGRAMMATION DES MISES EN SERVICES PARTIELLES DES SUITES 0 2.11.2 PROGRAMMATION DE LA TRANSFORMATION EN SUITE ENTREE/SORTIE ②① 2.11.3 PROGRAMMATION DE LA TRANSFORMATION EN SUITE ENTREE INHIBEE ② ② 2.11.4 PROGRAMMATION DE LA TRANSFORMATION EN SUITE DE GARDE ②③

La Veritas R8 Plus a la capacité de transformer le type de zone de n'importe quelles zones en Entrée/Sortie, Entrée Inhibée ou Garde pour les suites en Mise en Marche Partielle sélectionnées. La transformation persiste tant que le système n'est pas mis en arrêt.

Par exemple, la Veritas R8 Plus est préalablement réglée en usine pour pouvoir changer la Zone 1 (de Entrée/Sortie) en Garde et Zone 2 (de Entrée Inhibée) en Entrée/Sortie pour les suites Partielles 1 et 3.

Les Zones de 24/24 Heures (Incendie, Panique et Autoprotection), Clé Déportée et les Zones de Mise en Marche doivent être constamment contrôlées et ne PAS soient changées en Suite Partielle.

La Veritas R8 Plus a quatre zones partielles. Les types de zones seront changés uniquement sur certaines zones partielles. Entrez ② ⑨. Les leds des zones des Suites Partielles actuellement sélectionnées s'illuminent. Appuyez sur le bouton du numéro correspondant aux zones de Mise en Service Partielle qui doivent être incluses ou excluses. Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle sélection a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Par exemple, la Veritas R8 Plus est préalablement réglée en usine pour la sélection des Suites Partielles 1 et 3. Ainsi le type de zone pourrait être changé seulement sur la Zone Partielle 1 et 3, et non sur la Zone Partielle 2 ou 4.

La Suite définie les zones qui seront transformées en zones Entrée/Sortie sur la Suite partielle sélectionnée. Entrez ② ①. Les leds des zones qui sont actuellement inclues s'illuminent. Appuyez sur le bouton du numéro correspondant aux zones qui doivent être inclues ou exclues. Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Par exemple, la Veritas R8 Plus est préalablement réglée en usine avec la Zone 2 incluse. Ainsi le type de zone de la Zone 2 sera changé (de Entrée inhibée) en Entrée/Sortie sur la Suite partielle 1 et 3.

La Suite définit les zones qui seront transformées en zones Entrée inhibées pour la Suite partielle sélectionnée. Entrez ② ②. Les leds des zones actuelle ourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent. Par exemple, la Veritas R8 Plus est préalablement réglée en usine avec aucune zone incluse. Ainsi aucune zone ne sera changée en Entrée inhibée.

La Suite définie les zones qui seront transformées en zones de garde pour la Suite partielle sélectionnée. Entrez ② ③. Les leds des zones actuelle ourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Par exemple, la Veritas R8 Plus est préalablement réglée en usine avec Zone 1 incluse. Ainsi le type de zone de la Zone 1 sera changé (de Entrée/Sortie) en Garde sur la Suite Partielle 1 et 3.

3 3

2.12 PROGRAMMATION DES SERVICES DE MINUTERIES

2.12.1 PROGRAMMATION DE LA DATE ② ⑤ 2.12.2 PROGRAMMATION DE LHEURE ② ⑥

La Veritas R8 Plus a pour caractéristiques trois services de minuterie conçus afin de faciliter la commodité du service de l'entretien de la centrale.

Démenti

Il est de la responsabilité de l'installateur d'obtenir en premier lieu une acceptation écrite du client concernant l'utilisation du service de minuterie. Texecom n'accepte aucune responsabilité quel que soit le conflit résultant de l'utilisation du service de minuterie.

La Miniterie Une est donc pour être utilisée comme un memento (rappel). Lorsque la miniterie expire, un son de très fort volume se déclenche pour les huit zones lors de la première Mise en Marche/Arrêt de la centrale.

La Miniterie Deux est conçue pour être utilisée comme une nuisance. Lorsque la miniterie expire, un son de très fort volume se déclenche pour les huit zones lors de chaque Mise en Marche/Arrêt de la centrale.

La Miniterie Trois est conçue pour être utilisée comme une fermeture (blocage). Lorsque la miniterie expire, la centrale doit être Remise à Zéro par un Technicien (Section 2.2.5).

Toutes les minuteries peuvent être programmées pour la même ou différentes dates. Pour mettre hors service une minuterie, programmez simplement une date invalide ou expirée. Les Minuteries Expirées sont automatiquement effacées lorsque le Code Technique est entré.

1) Il est essentiel de programmer la date actuelle (25) et l'heure (26) pour un fonctionnement correct des minutes. 2) La programmation des minuteries (②⑦, ②⑧, ②⑨) est évitée à moins que la date actuelle (②⑤) fut programmée en premier. 3) L'utilisateur peut arrêter la sonnerie des zones d'une manière globale ou individuelle cependant celles toujours sélectionnées continueront à sonner à haut niveau jusqu'à reprogrammation par un technicien. 4) Si la centrale d'alarme est complètement coupée du courant, elle tentera de garder la date et l'heure actuelle dans la NVM et continuera jusqu'à la remise de courant.

Cependant il pourrait être désirable de sélectionner une RAZ Technicien option de Reconnexion du Courant (Section 2.2.4).

Lorsque la minuterie trois expire, le carillon est mis hors service.

À partir du Menu de Programmation, entrez ② ⑤. Toutes les leds s'éteignent. Entrez la date actuelle comme un nombre à six chiffres JJMMSExample: pour programmer le 1er juin 1998 entrez 010698) date a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

A partir du Menu de Programmation, entrez ② ⑥. Toutes les leds s'eteignent. Entrez l'heure actuelle comme un nombre à six chiffres HHMMSS dans un format 24 heures (par exemple: pour programmer 2 heures, 7 minutes, 3 secondes (14:07:03) entrez ① ④ ⑨ ⑦ ⑩ ③ ). Les leds 1, 2, 3, 4, 5 et 6 s'illuminent au fur et à mesure que les chiffres de la nouvelle date sont entrés. Appuyez sur PROG. Le système émet un son afin de confirmer que la nouvelle-heure a été accepté. Le système rétourné

À partir du Menu de Programmation, entrez ② ⑦. Toutes les leds s'éteignent. Entrez la date du service de minuterie un (rappel) comme un nombre à six chiffres.

JJMMMAA (par exemple: afin de programme le 1er Avril 1999 entrez 0 ① ⑩ ④ ⑨ ⑨). Les led des zones 1, 2, 3, 4, 5 et 6 s'illuminent au fur et à mesure que les chiffres de la nouvelle date sont entrés. Appuyez sur PROG. Le système émet un son afin de confirmer que la nouvelle date a été acceptée. Le système returne automatiquement au Menu de Programmation et toutes les led des zones s'illuminent.

À partir du Menu de Programmation, entrez ② ⑧. Toutes les leds s'éteignent. Entrez la date du service minuterie deux (nuisance) comme un nombre à six chiffres.

JJMMAA (par exemple: pour programmer le 25 Décembre 2000 entrez 251200). Les leds 1, 2, 3, 4, 5 et 6 s'illuminent au fur et à mesure que les chiffres de la nouvelle date sont entrés. Appuyez sur PROG. Le système émet un son afin de confirmer le nouveau temps accepté. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

À partir du Menu de Programmation, entrez ② 9. Toutes les leds s'éteignent. Entrez la date du service minuterie trois (blocage) comme un nombre JJMMAA

(par exemple: pour programmer le 1er Janvier 2001 entrez ① ① ① ① ①). Les LEDs 1, 2, 3, 4, 5 et 6 s'illuminent au fur et à mesure que les chiffres de la nouvelle date sont entrés. Appuyez sur PROG. Le système émet un son afin de confirmer que la nouvelle date a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

Le système a les 9 temps de retard programmables suivants :

① Temps de Sortie en Mise en Service Totale (seconds) ② Temps de Sortie en Mise en Service Partielle (seconds) ③ Temps d'Entrée en Mise en Service Totale (seconds) ④ Temps d'Entrée en Mise en Service Partielle (seconds) ⑤ Temps d'Arrêt de la Sirene (minutes) 6 Temps de Tonalité d'Indication de Zones en Défaut lors de la Mise en Service Partielle (seconds) ⑦ Temps de Retardement de la Sirène (minutes) Temps d'Entrée du Deuxieme Intrus Zone Temps de Rôdage (jours)

Pour programmer les temps de décai ci-dessus, à partir du Menu de Programmation appuyez sur ③ suivi du nombre correspondant du temps de décai (ex: pour le Temps d'Entrée de Mise en Service Partielle, entrez ③ 4). Toutes les leds des zones s'éteignent. Entrez le temps désiré à l'aide d'un nombre à deux chiffres (ex: pour cinq secondes, entrez ① 5). La led de la Zone 1 s'illumine lorsque le premier chiffre est entré. La led de la Zone 2 s'illumine lorsque le deuxième chiffre est entré. Appuyez sur PROG.

Le système émet un son afin de confirmer le nouveau temps accepté. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

2.14.2 Visualiser la memoire des evenements 4

1) Le Temps de Délai de la Sirène est le temps après l'activation de l'alarme avant que la sirène se mette en marche. Le Temps d'Arrêt de la Sirène (5) est le temps pendant lequel la sirène est en marche. 2) L'Entrée L/M doit être connectée à AUX - si non requise, dans le cas inverse le Temps de Délai de la Sirène ne sera pas opérationnel. 3) Le Temps de Tonalité d'Indication de Zones en défaut lors de la Mise en Service Partielle (6) sera utilisé pour suspendre la tonalité d'indication de zone en défaut (indicant une zone ouverte) pour éviter les perturbations lorsqu'il y a des détecteurs en route de sortie partielle. 4) Le Temps d'Entrée du Deuxième Intrus ⑧ est le temps après l'ouverture d'une zone pendant lequel une zone ouverte différente déclenche le canal de sortie Deuxième Intrus sur l'interface du transmetteur.

La centrale d'alarme est capable de se rappeler les sept dernières activations d'alarme. La LED de la zone causant l'activation de l'alarme en premier clignote, et la/les LED(s) des zones par la suite ouvertes s'allumeront.

Ces modèles de la gamme Veritas possèdent une extension de mémoire, l'heure et la date apparaissent, 250 événements, mémoire non-volatile qui ne peut être ni effacée, ni modifiée. L'extension de mémoire est accessible par l'utilisation d'une interface fournie par Texecom, et aussi par, soit une imprimante de série, soit par Windows sur PC ou par Windows sur Organisateur Personnel.

À partir du Menu de Programmation, appuyez sur ④①. Toutes les leds des zones sont s’éteindre. Appuyez sur PROG. Le système devrait sonner pour confirmer que la mémoire des événements a été bien effacée. Le système returnera automatiquement au Menu de Programmation et toutes les leds des zones s’allumeront.

À partir du Menu de Programmation, appuyez sur ④ suivi par le nombre correspondant à l'événement désiré, l'événement 1 étant le plus récent et 7 étant le moins récent (ex: pour rappeler le deuxième événement le plus récent, entrez ④ ②). La led de la zone qui a provoquée l'activation de l'alarme clignote, et les leds des zones successivement ouvertes (si aucune), s'illuminent.

Si la lumière d'Autoprotection est allumée ou clignote, l'affichage révèle de plus amples informations sur l'origine des alarmes d'auto Protection. Pour jongler entre les deux affichages, appuyez sur (sOLE). La différence entre l'affichage supplémentaire et l'affichage normal est que pour l'affichage supplémentaire la lumière d'arrêt est éteinte. Le système retourne au Menu de Programmation et toutes les leds s'illuminent. Dans l'affichage supplémentaire les leds sont interprétées comme ci-dessous:

Autoprotection de la Sirene (Autoprotection Générale) Panne d'Electricité Autoprotection du Couvercle (Autoprotection du Couvercle du Clavier Inclus) Ligne du Transmetteur Clavier Départé en Panne Autoprotection du Clavier Entrée du Code Panique (Attaque Personnelle) Autoprotection EOL

Appuyez sur RAZ. Le système retourne au Menu de Programmation et toutes les leds des zones s'illuminent.

La centrale possède un système de Suite Mise en Service Totale, quatre Suites de Zones Partielles, une Suite Carillon, une Suite Femme de Ménage, une Suite de Double Détection, une Suite d'Omission et une Suite d'Inversion des Zones, toutes étant programmables.

Les Zones de 24/24 Heures (Incendie, Panique et Autoprotection), les Zones de Clé Déposée et 'Appuyer pour Armer' doivent être constamment contrôlées et ne doivent PAS être omises par des Suites de MES Totale ou Partielle ou Femme de Ménage.

La série de Suites Totales définit les zones qui seront automatiquement incluses ou exclues (omises) lors de la Mise en Service Totale du système. Afin de programmer la série de Suites Totales, entrez ⑤ ①. Les LEDs des zones actuellement activées en marche totale s'illuminent (les LED ses ou exclues. Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle mise en service totale a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

La Suite de Mise en Service Partielle Partielle du système. Afin de programmer une Suite de Mise en Service Partielle, appuyez sur ⑤ suivi du numéro de la Suite ①, ②, ③ ou ④ (ex: afin de programmer la Mise en Service Partielle de la Suite 2, entrez ⑤②). Les leds des zones inclues dans la Mise en Service Partielle sont illuminées (les leds des zones omises restent éteintes). Appuyez sur le bouton du numéro correspondant aux zones qui doivent ê Mise en Service Partielle a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les led des zones s'illuminent.

La Suite du Carillon définit les zones qui seront automatiquement incluses ou exclues (omises) lorsque le système est mis en marche pour carilloner. Afin de programmer la Suite carillon, entrez ⑤ ⑤. Les leds des zones carillon lorsque le système est établi pour carillonner s'illuminent ses ou exclues. Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite Carillon a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Une description de la mise en route du système de carillon est disponible dans le Guide de l'Utilisateur.

2.15.6 Programmation de la suite d'omission des ZONES ⑤ ⑧

La Suite Femme de Ménage définie les zones armées/désarmées lorsque la centrale est Mise en Marche/Arrêt par un code Femme de Ménage. Afin de programmer la Suite Femme de Ménage, entrez ⑤⑥. Les leds des zones actuellement incluses dans la Suite Femme de Ménage s'illuminent. Appuyez sur le bouton du numéro correspondant aux zones qui doivent être incluses ou exclues.

Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite Femme de Ménage a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

1) La zone Entrée/Sortie que la Femme de Ménage utilisera DOIT être incluse dans la Suite Femme de Ménage. 2) Une description de la programmation des codes et types de codes est disponible dans la Section 2.16.

À partir du Menu de Programmation, entrez ⑤ ⑦. Les LEDs des zones qui sont actuellement incluses dans la Suite de Double Détection s'illuminent. Appuyez sur le bouton numéroté approprié de la ou des zones qui doivent être incluse(s) ou excluse(s). Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite de Double Détection a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

1) La Suite de Double Détection définie les zones qui vont être sujet à une double détection. 2) Une zone désignée à être une double détection lors d'une protection maximale est utilisée contre les fausses alarmes. Une zone désignée d'une double détection doit être activée soit deux fois en 10 secondes ou une seule fois pour une période supérieure à 10 secondes pour engendrer une alarme. 3) Une Double Détection n'est pas recommandée pour les zones d'entrée ou de sortie. 4) Une Double Détection ne FONCTIONNE PAS pour Appuyer pour Armer ou Clés Déportées. 5) Une Double Détection NE doit PAS être utilisée pour les zones Incendie, Panique, Autoprotection.

La Suite d'Omission des zones définit les zones qui peuvent être omises manuellement par l'utilisateur. Afin de programmer la Suite d'Omission des zones, entrez ⑤⑧. Les LEDs des zones actuellement incluses dans la Suite s'illuminent. Appuyez sur le bouton numéroté approprié de la ou des zones qui doivent être incluse(s) ou excluse(s).

Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite d'Omission a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

1) Afin d'éviter que l'utilisateur omette les Zones 24/24 Heures (Incendie, Panique et Autoprotection), celles-ci seront exclues de la Suite d'Omission. 2) Les Zones non inclues dans la Suite d'Omission seront toujours omises si exclues de la Suite de Mise en Marche Totale ou Partielle.

La Suite de Zone Inversée définit les zones qui sont normalement ouvertes (N/O) au lieu de normalement fermées (N/C). Afin de programmer la Suite de Zone Inversée, entrez ⑤ ⑨. Les LEDs des zones actuellement incluses dans la Suite de Zone Inversée s'illuminent. Appuyez sur le bouton numéroté approprié de la ou des zones qui doivent être incluse(s) ou excluse(s). Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite de Zone Inversée a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

1) La plupart des détecteurs sont normalement fermés (N/C). 2) Le plus commun des détecteurs normalement ouverts (N/O) est un détecteur de pression.

La Suite d'Annulation des zones définie les zones qui ne sont pas contrôlées. Les zones annulées ne peuvent ni causer une alarme ni une faute d'autoprotection de Fin de Ligne (EOL). Une zone peut être annulée:

Si elle n'est pas utilisée, lors de l'attente du remplacement d'un détecteur défectueux.

Afin de programmer la Suite d'Annulation des Zones, entrez ④ ⑧. Les LEDs des zones actuellement inclues dans la suite d'annulation des zones s'illuminent. Appuyez sur le bouton numéroté approprié de la ou des zone(s) qui doivent être incluse(s). Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle suite d'annulation des zones a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'illuminent.

Si une zone est annulée dans cette suite, il est nécessaire de l'entrer à nouveau par la retablit.

Le Test de Rôdage est utilisé afin de prévenir les fausses alarmes pour une période donnée après une nouvelle installation ou lorsqu'un détecteur vient d’être remplacé. Si une zone en rôdage s’active, elle ne causera pas une alarme ni ne communiquera une alarme, mais elle sera quand même enregistrée dans la mémoire. Après quoi la zone sera en position faute et aura besoin d’être omise avant de pouvoir remettre en marché le système. Lorsque la période de Rôdage est terminée (Section 2.13), les zones qui n’ont pas été activées seront automatiquement enlevées de la Suite de Rôdage.

La Suite de Rôdage définit les zones qui sont en Test de Rôdage. Afin de programmer la Suite de Rôdage, entrez ④ ⑨. Les leds des zones actuellement inclues dans la Suite de Rôdage s'illuminent. Appuyez sur le bouton numéroté approprié de la ou des zone(s) qui doivent être incluse(s) ou excluse(s). Appuyez sur PROG. Le système émet un son pour confirmer que la nouvelle Suite de Rôdage a été acceptée. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

2.16 CODES

1) Le Rôdage n'est pas approprié pour les Zones Entrée/Sortie, Appuyer pour Armer, ou Clé Départée et ces Zones seront toujours contrôlées comme habituellement même si elles sont inclues dans la Suite de Rôdage. 2) Les Zones qui échouent le Test de Rôdage seront automatiquement ajoutées à la Suite d'Omission des zones (Section 2.15.6) qui devra être vérifiée après l'éché du Rôdage. 3) Lorsque la programmation de la Suite de Rôdage est effectuée, la période de Rôdage commence ainsi elle doit être programmée en premier. (Section 2.13). 4) Les zones qui ont échoué le Test de Rôdage seront effacées lorsque le Suite de Rôdage est programmée.

La Veritas R8 Plus a une capacité de 8 Codes d'accès différents.

Chaque Code possède les quatre attributs suivants:

Porteur du Code (Personne)

Numéro de Code (1 - 8)

Type de Code (Programmable, 1 - 8)

Par ex: "Marc"

Par ex: ④③②①

Par ex: 5 (5ème Code)

Par ex: (6) (Femme de ménage)

Porteur du code:

C'est la personne qui est le porteur, possesseur du Code.

Code personnel:

Chacun des 8 Codes a un Numéro Personnel d'Identification à quatre chiffres (PIN) lequel est entré par le Porteur du Code afin d'utiliser le système.

Numéro de code:

Les 8 Codes sont identifiés selon la manière suivante : Code Numéro 1 (le 1er Code) jusqu'à Code Numéro 8 (le 8ème Code).

Type de code:

Chacun des 8 Codes possède un Type de Code programmable, ceci détermine le comportement de la centrale lorsque le Code Personnel est entré et quelles fonctions de la centrale le Porteur du Code peut accéder.

Chacun des 8 Codes a été associé à un nombre de Types de Codes (① - ⑧) qui est utilisé lors de la programmation du Type de Code d'un Code.

2.16.1 TYPES de CODES

Au total, 8 Types de Codes sont possibles.

Types de Codes Client

Utilisateurs ①

AP (Panique) ③

Sous Contrainte (AP Silencieux) ④

Maître Utilisateur ⑤

Femme de Ménage ⑥

Nul ⑦

Types de Codes Installateur

Technicien 2

Chef Technicien 8

Nul ⑦

2.16.2 DESCRIPTION DES TYPES DE CODE

2.16.2.1 DESCRIPTION DU TYPE DE CODE CLIENT

2.16.2.1.1 UTILISATEUR ①

2.16.2.1.2 ATTAQUE PERSONNELLE ③

2.16.2.1.3 CODE 'SOUS CONTRAINE 4

2.16.2.1.4 MAITRE UTILISATEUR

Le Code Personnel du Client et les Types de Codes Client peuvent uniquement être changés lorsque le Menu de Programmation est accédé à l'aide du Code du Maître Utilisateur.

Le Code Personnel de l'Installateur et les Types de codes Installateur peuvent uniquement être changés lorsque le Menu de Programmation est accédé à l'aide du Technicien. Chaque Porteur de Code peut changer son propre Code Personnel PIN.

Le Code Nul est le seul Type de Code à pouvoir être changé par le Maître Utilisateur et par le Chef Technicien. Le Type de Code Nul a deux fonctions comme suivant:

1) Si un code n'est plus utile, son type de Code doit être changé en nul. Ceci efface le code PIN associé.

2) Afin de changer un Type de Code client en un Type de Code Installateur, ou vice versa, changez tout d'abord en Type de Code Nul.

Les Types de Codes Client et Installateur sont décrits en détail dans la Section suivante.

Le Type de Code d'un Code déterminé comment le système se comporte lorsque le Code Personnel est entré et quelles sont les fonctions du système auxquelles le Porteur du Code peut accéder.

Les Codes Client sont principalement utilisés pour mettre en service, mettre hors service, arrêter et remettre à zéro le système. Ils ne donnent pas accès au Systeme de Programmation.

Un Utilisateur peut Mettre en Service, Mettre Hors Service, arrêter et Remettre à Zéro le Système. De plus l'Utilisateur peut tester les sorties du système (Section 2.4), effectuer un test de détection (Section 2.5) et visualiser la mémoire des événements (Section 2.14). Un Utilisateur ne peut pas changer le Code d'Identification Personnel (autre que le sien) ni les Types de Codes.

Entrez un Code Attaque Personnelle, (Panique) cause un déclenchement immédiat de l'alarme, les deux sirènes, intérieure et extérieure, se mettent à sonner.

Le "Code Sous Contrainte" a le même niveau d'accès que le Code Utilisateur, mais en plus il active le canal du transmetteur pour secrètement demander assistance.

Un Maître Utilisateur peut mettre en service, désarmer, arrêter et remettre à zéro le système. De plus, le Maître peut tester le système (Section 2.4), effectuer un test de détection (Section 2.5), regarder le journal des événements (Section 2.14). Un Maître peut aussi changer les Codes Personnelles et les Types de Codes.

2.16.2.1.5 FEMALE DE MENAGE

2.16.2.2 DESCRIPTION DES TYPES DE CODES INSTALLATEURS

Si le système est en Mise en Marche Totale ou Partielle, le Code Femme de Ménage omet automatiquement les zones de la Suite Femme de Ménage (Section 2.15.4), sans affecter le reste des zones. De plus, appuyer sur un bouton NE causera pas la mise en Mode Entrée du système. En partant, la Femme de Ménage doit entrer son code personnel et appuyer soit sur TOTAL soit sur PART. La touche (ISOLE) est hors service et la sélection précédente est restituée sans tenir compte de laquelle des touches a été pressée. Le Code Femme de Ménage ne peut pas accéder à la sonnerie, et ne peut annuler l'alarme ni remettre le système à zéro.

1) Lorsque la Femme de Ménage met en Marche le Système, les zones de la suite. Femme de Ménage clignottent, indiquant leurs actuelle omission mais qu'elles sont sur le point d'être re-inclues. N'importe quelles autres zones omises (ex: si le système a été mis en Marche Partielle au lieu de Marche Totale) clignoteront aussi mais ne seront pas inclues. 2) Un Code Femme de Ménage ne doit pas être utilisé si aucune des zones ne sont inclues dans la Suite Femme de Ménage. (Section 2.15.4). 3) Si le système est hors service, alors la Femme de Ménage peut mettre en Marche Totale, en Marche Partielle et Isoler (Omettre) les zones.

Les Codes Installateur ont pour fonction principale l'accès à la programmation du système. Ils ne peuvent pas être utilisés pour mettre en Marche, en Arrêt, en Silence ou pour Ré-armer le Système.

Les Zones 24/24 Heures (Incendie, Panique et Autoprotection) sont hors service lorsque le Menu de Programmation a été accédé par un Code Technicien. Utiliser un Code Technicien effacera automatiquement le ré-armement Technicien. (Section 2.2.5).

Les Techniciens peuvent accéder à toutes les options de programmation à l'exception du changement des Codes Personnels (PIN, autres que leurs propres codes) ou les Types de Codes.

Un Technicien ne peut bloquer ou débloquer les Codes Technicien (Section 2.2.2).

Les Chef Techniciens peuvent accéder à toutes les options de programmation et peuvent aussi changer le Code Installateur et les Types de Codes.

Chaque Porteur de Code peut programmer leur propre Code Personnel PIN. À partir du Mode Hors Service, entrez votre Code Personnel PIN et appuyez sur PROG pour accéder au Menu de Programmation. Toutes les leds des zones s'illuminent. Le système identifie le Porteur du Code à partir du Code Personnel utilisé. Entrez ⑥⑨ Toutes les leds s'éteignent. Entrez votre nouveau Code Personnel à quatre chiffres.

Les leds des zones 1, 2, 3 et 4 s'illuminent au fur et à mesure que chaque chiffre est entré. Appuyez sur PROG. Le système émet un son afin de confirmer que le nouveau Code Personnel a été accepté. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent. Appuyez sur RAZ pour remettre hors service. Toutes les leds des zones s'éteignent.

Code PIN Existant

PROG

Accès au Menu de Programmation

(6)(0)

Programmer donne propre Code Personnel PIN

3 3 3

Nouveau Code PIN

PROG

RAZ

Retourner à Remise en Service

Les Codes Personnels Client peuvent uniquement être changés lorsque le Menu de Programmation a été accédé par un Code Maître Utilisateur.

Les Codes Personnels Installateur peuvent uniquement être changés lorsque le Menu de Programmation a été accédé par un Code Chef Technicien.

À partir du Menu de Programmation, appuyez sur ⑥ suivi par le nombre de code du code personnel à changer. Toutes les led des zones s'éteignent. Entrez le nouveau code personnel à quatre chiffres. Les led des zones 1, 2, 3 et 4 s'illuminent au fur et à mesure que chaque chiffre est entré. Appuyez sur PROG. Le système émet un son afin de confirmer que le nouveau Code Personnel a été accepté. Le système retourne automatiquement au Menu de Programmation et toutes les led des zones s'illuminent.

Programmer le code PIN

(5)

Numéro de Code = 5 (5ème Code)

Code Personnel PIN

PROG

Chaque Porteur de Code peut visualiser son propre Numéro de Code. À partir du mode hors service, entrez votre code personnel et appuyez sur PROG afin d'accéder au Menu de Programmation. Toutes les leds des zones s'illuminent. Le système identifie le Numéro de Code à partir du Code Personnel utilisé. Entrez 69. La led de la zone correspondante s'illumine. Appuyez sur RAZ. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent. Appuyez sur RAZ pour retourner en arrêt. Toutes les leds des zones s'éteignent.

Les Types de Code Client peuvent uniquement être changés lorsque le Menu de Programmation a été accédé par un code Maître Utilisateur.

Les Types de Code Installateur Code Chef Technicien.

Chacun des 8 types de codes a un numéro associé ① - ⑧ comme suivant :

Type de Code	Numéro du Type de Code	Peut être Programmé par
Utilisateur	①	Maitre ④③②①
Technicien	②	Chef ①②③④
Panique (AP)	③	Maitre ④③②①
Sous Contrainte	④	Maitre ④③②①
Maitre Utilisateur	⑤	Maitre ④③②①
Femme de Ménage	⑥	Maitre ④③②①
Nul	⑦	Maitre ④③②① Chef ①②③④
Chef Technicien	⑧	Chef ①②③④

À partir du Menu de Programmation, entrez ⑦ suivi par le numéro de code du Type de Code à changer. La LED de la zone du Type de Code actuellement sélectionné s'illumine. Appuyez sur le numéro du Type de Code choisi. Appuyez sur PROG. Le système émet un son afin de confirmer que le nouveau Type de Code a été accepté. Le système retourne automatiquement au Menu de Programmation et toutes les LEDs des zones s'éteignent.

Programmer le Type de Code

(6)

Numéro de Code = 6 (6ème Code)

Type de Code = Panique

PROG

Chaque Porteur de Code peut visualiser son propre Type de Code. À partir d'arrêt, entrez votre Code Personnel et appuyez sur PROG afin d'accéder au Menu de Programmation. Toutes les leds s'illuminent. Le système identifie le Type de Code à partir du Code Personnel utilisé. Entrez ⑦ ⑨. La led correspondante au Type de Code s'illumine. Appuyez sur RAZ. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent. Appuyez sur RAZ pour retourner en arrêt, toutes les leds des zones s'éteignent.

Pour des raisons de sécurité, un Type de Code "Sous Contrainte" sera affiché comme un Type de Code Utilisateur.

Position de Code	Code PIN par Défaut	Option pour Changer Code PIN	Nouveau Code PIN	Type de Code par Défaut	Option pour Changer Code PIN	Nouveau Type de Code
1	4 3 2 1	6 1		5 Maître	7 1
2	1 2 3 4	6 2		8 Chef	7 2
3	Non Applicable	6 3		7 Nul	7 3
4	Non Applicable	6 4		7 Nul	7 4
5	Non Applicable	6 5		7 Nul	7 5
6	Non Applicable	6 6		7 Nul	7 6
7	Non Applicable	6 7		7 Nul	7 7
8	Non Applicable	6 8		7 Nul	7 8

La Veritas R8 Plus se caractérise par une interface de communication digitale à 8 canaux de sortie avec un moniteur de Ligne (L/M) et des canaux Entrées RAZ déportés (R/R). La polarité des sorties et entrées est programmable.

L'Entrée L/M doit être connectée à AUX - si non utilisé, dans le cas contraire les emps de Délai de la Sirène ne sera pas opérationnel.

À partir du Menu de Programmation, entrez ⑧①. Les leds des zones actuellement sélectionnées s'illuminent. Appuyez sur le bouton numéroté correspondant afin de sélectionner ou désélectionner la ou les option(s) correspondante(s) sur l'affiche.

Appuyez sur PROG. Le système émet un son pour confirmer que les nouvelles options ont été acceptées. Le système retourne automatiquement au Menu de Programmation et toutes les leds des zones s'illuminent.

Option 1 Sortie du transmetteur bloquée jusqu'à la Remise en Marche du Système Option 2 Entrée moniteur de ligne cause Alarme Autoprotection lorsque la ligne est coupée. Option 3 Inverser les Sorties du Transmetteur (Arrêt = activé faible, marche = activé fort). Option 4 Inverser les Entrées RAZ Départées (Arrêt = activé si négative enlevé, marche = activé si negative appliquée). Option 5 R/R rend Silencieux la Sirène Interne. Option 6 R/R efface Remise en Marche Technicien (Section 2.2.5). Option 7 Attaque Personnelle (Panique) Silencieuse. Option 8 Temps Limité d'Annulation de 90 Secondes.

2.17.2 Tester l'interface de

COMMUNICATION 81

3.4 Donnees electriques

1) L'Entrée L/M doit être connectée à AUX - si non utilisée, dans le cas inverse le temps de Délai de la Sirène ne sera pas opérationnel. 2) Ne pas utiliser des sorties du transmetteur non-verrouillées si l'option d'Omission Automatique est sélectionnée (Section 2.2.4). 3) Sélectionner l'Option 5 permettra la RAZ Départée R/R d'être utilisée pour rendre la sirène intérieure silencieuse pendant une alarme (sauf Incendie) afin de faciliter la Vérification Automatique (A/V). 4) Il est possible de désélectionner à la fois l'Option 5 et 6 si nécessaire. 5) Sélectionner l'Option 7 se traduit par une réponse silencieuse de la zone Panique (Section 2.10.1.7), il suffit d'activer le canal Panique (AP) sur l'interface de communication avec une alarme ni visible, ni audible, ni locale. 6) Si l'Option 8 est dé-sélectionnée, le système envoie une annulation de l'alarme lorsqu'un code valide est entré après une activation de l'alarme. Si l'Option 8 est sélectionnée, le système envoie une annulation de l'alarme seulement si un code valide est entré dans les 90 secondes suivant l'activation de l'alarme.

À partir du Menu de Programmation, entrez ⑧①. Les LEDs des zones indiquant le statut actuel des 8 canaux s'illuminent. Appuyez sur le numéro du bouton correspondant pour basculer une ou plusieurs des sorties. Appuyez sur RAZ pour retourner au Menu de Programmation. Toutes les LEDs des zones s'illuminent.

Tension d'Alimentation Secteur: 230VAC/115VAC (±10%) [1][2]

Sortie Totale Maximum de Courant: 600mA DC

Régulation: <5%

Type de Batterie Rechargeable: 12V batterie acide gel couvercle selle[3][4][5]

Capacité de la Batterie: 1,2Ah à 7,0Ah[3][4][5]

Température Opérationnelle: -10°C à 45°C

Température de Stockage: -20°C à 60°C

Humidité maximale: 95% sans condensation

Environnement CEM: Résidentiel/Commercial/Industriel

Consommation de courant:

Courant au repos <50mA

Courant en état d'alarme < 150mA

Tension de Saturation Sirene: <1.0Vdc à 1.6A

Tension de Saturation Flash: <1.0Vdc à 1.6A

Sortie SW+:

Faible: <1.0Vdc à 1.6A

Fort: 13.7Vdc via 1kΩ

Seuil de la Boucle de Fin de Ligne: (Zones 1-8)

Faible (Fermée) Résistance: 10kΩ, 1%

Fort (Ouvert) Résistance: 33kΩ 1% ou 10Ω 1% +22kΩ 1%

Seuil de la Boucle Négative: (Sécurité globale du système)

Ouverte Résistance Minimum: 110kΩ

Fermée Résistance Maximum: 20kΩ

Haut-Parleurs Supplémentaires: Charge Minimum 4Ω

Un fusible de secteur supplémentaire est fourni, fixé par une pince, adjacent au bloc de raccordement.[7] Des fusibles supplémentaires pour la carte de circuit imprimé sont fournis dans un sac plastique hermétique et référençable.[7][8]

Secteur 230Vac: T100mA, 250V, 20mm [7]

T250mA, 250V, 20mm

F1 (Fusible Batterie): F1A, 250V, 20mm[7]

F2 (Fusibles Sirène/Flash): F1A, 250V, 20mm[7]

F3 (Fusible auxiliaire du Détecteur): F500mA, 250V, 20mm[7]

F4 (Fusible auxiliaire du Clavier Départé): F500mA, 250V, 20mm[7]

F5 (Fusible sortie Alimentation): F1,6A, 250V, 20mm[7]

Haut-Parleur Interne (50mm 35Ω):

Volume bas niveau : Régulable

Volume haut niveau: >90dB à 1m

Temps de Réponse de la Boucle:

Minimum: >200ms

Maximum: <800ms

Clavier Détaché: 6 maximum

Sortie Transmetteur:

8 Canaux à polarité programmable

Entrée de la surveillance de ligne téléphonique

Entrée de remise en marche déportée

NB:

1) Le voltage fait partie du réglage en usine et n'est pas ajustable - voir étiquette sur le transformateur. 2) Enlever le transformateur est interdit et annule la garantie. 3) Utiliser uniquement les batteries du type spécifique. 4) Disposer des batteries usagées d'une manière prudente selon les instructions du fabricant. 5) Placer la batterie à l'intérieur de la centrale à l'emplacement prévu pour cet effet. 6) Cet équipement est uniquement destiné à une utilisation interne et au sec. 7) Lors du remplacement d'un fusible, toujours vérifier le taux et le type - le remplacement d'un fusible de plus haute capacité est dangereux et annule la garantie. Les fusibles doivent être compatibles aux exigences IEC 127. 8) Le sac plastique pré-sellé NE doit PAS être gardé à l'intérieur de la centrale.

Conforme à la Directive de l'Union Européenne (UE) de Basse Tension (BT)

73/23/CEE (modifiée par 93/68/CEE) et à la Directive de Compatibility

Electro-Magnétique (CEM) 89/336/CEE (modifiée par 92/31/CEE et 93/68/CEE).

Le sigle EC indique que ce produit est conforme aux exigences Européennes pour la Sécurité, la Santé, l'environnement et la protection du client.

3.7.1 EN 50131

Afin d'être conforme aux conditions EN 50131-1, quelques changements fonctionnels sont évoqués utilisant l'Option Diverse Zéro, Option 5 (Section 2.2.1). De plus, les points suivants sont à noter :

• Afin d'être conforme à EN 50131-1 l'accès Technicien doit être premièrement ème est Hors Service. Si des restrictions supplémentaires sont choisies alors l'accès Technicien peut être limité aux premières 30 secondes après que le système soit hors service (Section 2.2.1).
• Afin d'être conforme à EN 50131-1 les options SEULEMENT Intérieures dans la MES Partielle et Seulement Intérieures dans la MES Partielle d'Autoprotection ne doit pas été sélectionnés (Section 2.2.2).
• Afin d'être conforme à EN 50131-1 les options bouton unique de programmation ne doit pas être sélectionné (Section 2.2.1).
• Afin d'être conforme à EN 50131-1:
• ne pas fixer plus de dix détecteurs sans alimentation courant par zone.
• ne pas fixer plus d'un détecteur non-verrouillé et alimenté par du courant sur une zone.
• ne pas mélanger des détecteurs non alimentés avec des détecteurs non-verrouillés sur une zone.
• Afin d'être conforme à EN 50131-1 le Temps d'Entrée programme ne doit pas excéder plus de 45 secondes (Section 2.13).
• Afin d'être conforme à EN 50131-1 le Temps d'Arrêt de la sirène doit être programmé entre 02 et 15 minutes (Section 2.13).
• Afin d'être conforme à EN 50131-1 le Temps de Retardement de la Sirène ne doit pas être programmé pour plus de 10 minutes (Section 2.13).
• EN 50131-6 demande que l'ondulation de la sortie d'alimentation n'excède pas 5% du voltage principal, jusqu'à 207V_AC. Ceci limite le taux maximum de la sortie de l'alimentation principale à 600mA. L'alimentation courante peut fournir plus, à de plus hauts voltages ou si une ondulation plus importante est acceptée.

Par exemple, pour 230V_AC l'alimentation peut fournir jusqu'à 1A.

• Le temps de réserve est le temps pendant lequel l'alimentation du système est capable de fournir le taux de sortie de courant lors du seul fonctionnement de la batterie (par exemple dans le cas de coupure totale). Afin d'être conforme à EN 50131-1, le Temps de Réserve doit être d'au moins 8 heures pour un Système de Grade 1 et d'au moins 15 heures pour un Système de Grade 2. Afin d'être conforme à EN 50131-1, le Temps de Réserve doit être d'au moins 12 heures pour un Système de Grade 1 et 2. Pour des batteries de plus petites tailles, le taux de sortie de l'alimentation courant sera actuellement déterminé par la capacité de la batterie de secours et sera moindre que la capacité que l'alimentation peut fournir (en cas d'alimentation principale courant en marche). Le taux de sortie de l'alimentation courant peut être calculé par la division de la capacité de la batterie par le temps de réserve lorsque le résultat est moindre que le taux maximum de sortie de 600mA.

Le taux de sortie du courant pour les batteries de tailles standards est comme dans le tableau suivant:

Capacité de la Batterie

	8hrs	12hrs	15hrs	Temps de Réserve
1.2Ah	150mA	100mA	80mA
2.1Ah	263mA	175mA	140mA
3.0Ah	375mA	250mA	200mA
7.0Ah	600mA	583mA	467mA

1) La Mise à Zéro Technicien prévient l'Utilisateur de Remettre à Zéro le système. Ce n'est pas en soi une méthode de Remise à Zéro du système. 2) EN 50131-1 définit séparément les facultés d'options de la Zone Inhibée et la Zone Isolée (omise). La propriété de la Zone Omise supportée par la Veritas correspond à Inhibée. La Veritas ne supporte pas la propriété Isolée. 3) La Fonction de Remise à Zéro de la Veritas correspond à la Fonction de Restoration EN 50131-1. 4) Lorsque le voltage de la batterie tombe en dessous du voltage minimum d'opération du système, une panne de courant est indiquée si l'alimentation est en marche, et cause une alarme si l'alimentation est coupée. 5) EN 50131-6 établit que les considérations de la centrale concernant les conditions d'environnement et d'autoprotection du bloc d'alimentation intégré, doivent être appliquées.

Cet équipement est destiné pour permettre le fonctionnement d’un système d’alarme intrusion dans lequel il est installé afin d’être conforme aux exigences des grades de sécurité 1 ou 2 de EN 50131-1 et EN 50131-6, et est approprié à une installation dans n’importe quel environnement intérieur.

Centrales d'alarme VERITAS

Centrales d'Alarme Veritas	Veritas 8	Veritas 8 Compact	Veritas R8	Veritas R8 Plus	Digitas Xtended Log	Veritas R8 PulseCom
8 Zones Totalement Programmable + Autoprotection Globale du Systeme	✓	✓	✓	✓	✓	✓
Clavier Intégré	✓	✓
Clavier Départé			✓	✓	✓	✓
Acclépte jusqu'à 6 Claviers	✓	✓	✓	✓	✓	✓
Prise d'Alimentation avec Transformateur Intégré	✓	✓	✓	✓	✓	✓
Acclépte Batterie jusqu'à 7.0Ah	✓		✓	✓	✓	✓
Acclépte Batterie jusqu'à 2.1Ah		✓
Mince, Design Compacte		✓
Sortie Séparée pour Sirène et Flash	✓	✓	✓	✓	✓	✓
Volume Ajustable	✓	✓	✓	✓	✓
Acclépte des Haut Parleurs Supplémentaires	✓	✓	✓	✓	✓
Haut Parleur Intégré	✓	✓
Haut Parleur Supplémentaire Inclus			✓	✓	✓
Sortie Positive Programmable					✓
Sortie Positive Secteur Programmable	✓	✓	✓	✓		✓
8 Canaux d'Interface de Communication				✓
Contrôleur de Ligne				✓	✓	✓
Remise en Marche Déportée Anti-Code	✓	✓	✓	✓	✓
Remise en Marche Déportée				✓
250 Événements / Historique avec Date				✓	✓
Transmetteur Intégré (8 Cannaux Pulsations Rapide & PID)					✓
Transmetteur Intégré (Pulsations Lentes Multiples)						✓
Suites Partielles Multiples	✓	✓	✓	✓	✓	✓
Codes et Types de Codes Multiples				✓	✓	✓
Option Clé Départée	✓	✓	✓	✓	✓	✓
Option Appuyez pour Armer	✓	✓	✓	✓	✓
Technologie de Resistance de Fin de Ligne (Boucles Equilibrées)				✓		✓
Service de Minuterie Sophistiqué (Compatible Millennium)	✓	✓	✓	✓	✓
Audio-Verification (A/V)				✓
Option d'Omission (Isolation) Automatique				✓	✓
Option Boite Métalique en Fer 1.2 mm			✓	✓	✓	✓

Details d'installation

(A remplir par le technicien)

Technicien:

Société:

Adresse:

Telephone:

Type de Code	Numéro du Type de Code	Peut être Programmé par
Utilisateur	1	Maitre 4 3 2 1
Technicien	2	Chef 1 2 3 4
Panique (AP)	3	Maitre 4 3 2 1
Sous Contrainte	4	Maitre 4 3 2 1
Maitre Utilisateur	5	Maitre 4 3 2 1
Femme de Ménage	6	Maitre 4 3 2 1
Nul	7	Maitre 4 3 2 1 Chef 1 2 3 4
Chef Technicien	8	Chef 1 2 3 4

Les Codes Client peuvent seulement être programmés lorsque le Menu de Programmation a été accédé par un Code Maitre Utilisateur.

Les Codes Installateur peuvent seulement être programmés lorsque le Menu de Programmation a été accédé par un Code Chef Technicien.

Position de Code	Code PIN par Défaut	Option pour Changer Code PIN	Nouveau Code PIN	Type de Code par Défaut	Option pour Changer Code PIN	Nouveau Type de Code
1	4③②①	6①		5Maitre	7①
2	1②③④	6②		8Chef	7②
3	Non Applicable	6③		7Nul	7③
4	Non Applicable	6④		7Nul	7④
5	Non Applicable	6⑤		7Nul	7⑤
6	Non Applicable	6⑥		7Nul	7⑥
7	Non Applicable	6⑦		7Nul	7⑦
8	Non Applicable	6⑧		7Nul	7⑧

Chaque Porteur de Code peut changer son propre Code Personnel (PIN) (en effectuant la procédure suivante) : ??? PROG Appuyez sur PROG. 60 Entrez 60 ??? RAZ Appuyez sur RAZ

Texecom

www. texe. com
