INFRAROUGES - Chauffage infrarouge APPLIMO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage infrarouge
Marque	APPLIMO
Modèle	INFRAROUGES (gamme)
Puissance	1000 W, 1500 W ou 2000 W selon modèle
Tension d'alimentation	230 V monophasé ou 400 V triphasé (selon modèle)
Type de réflecteur	Aluminium poli ou acier inoxydable (selon modèle)
Élément chauffant	Résistance blindée en acier Incoloy
Matériau du boîtier	Acier électrozingué revêtu d'époxy polyester
Indice de protection	IP21
Indice de choc	IK07
Classe électrique	Classe I
Montage	Mur ou plafond, horizontal ou vertical
Orientation	Inclinable de 30° à 60°
Dimensions (L × l × épaisseur) pour modèle 1000 W	805 × 115 × (80 + 50) mm
Poids pour modèle 1000 W	3,0 kg
Grille de protection	Oui, au contact
Raccordement	Bornier interne avec presse-étoupe étanche
Fixation	Support articulé multiposition
Entretien et nettoyage	Débrancher l'appareil, nettoyer le réflecteur avec un chiffon doux et sec
Pièces détachées	Contacter le service après-vente APPLIMO

FOIRE AUX QUESTIONS - INFRAROUGES APPLIMO

Comment installer le chauffage infrarouge APPLIMO ?

Fixez le support articulé fourni au mur ou au plafond à l'aide de vis adaptées (non fournies). Accrochez l'appareil et orientez-le entre 30° et 60° pour diriger le flux de chaleur. Raccordez le câble au bornier interne via le presse-étoupe.

Quelle est la différence entre les modèles 230 V et 400 V ?

Les modèles en 230 V sont monophasés, adaptés à une installation domestique standard. Les modèles en 400 V sont triphasés, conçus pour des installations industrielles ou agricoles avec une alimentation plus puissante.

Le chauffage peut-il être utilisé en extérieur ?

Non, ce chauffage est conçu pour une utilisation intérieure (industrielle, agricole, commerciale). Son indice de protection IP21 ne le protège pas suffisamment contre les intempéries.

Comment nettoyer le réflecteur ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez le réflecteur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou d'eau pour éviter d'endommager la surface réfléchissante.

Quels outils sont nécessaires pour la fixation ?

Vous aurez besoin d'une perceuse, de vis et chevilles adaptées à votre support (mur ou plafond), et d'un tournevis. Le support articulé et le matériel de fixation ne sont pas fournis.

Quelle est la hauteur de montage recommandée ?

La hauteur idéale dépend de vos besoins. En général, fixez l'appareil entre 2 et 3 mètres du sol pour un chauffage efficace des personnes et des objets. Orientez-le à 45° pour une diffusion optimale.

Le chauffage dispose-t-il d'un thermostat ?

Non, ce modèle ne possède pas de thermostat intégré. Il doit être raccordé à un système de régulation externe (interrupteur horaire ou thermostat d'ambiance) si nécessaire.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique (fusible, disjoncteur). Assurez-vous que le bornier est correctement raccordé. Si le problème persiste, contactez le service après-vente APPLIMO.

Puis-je orienter le chauffage après installation ?

Oui, le support articulé permet d'orienter l'appareil horizontalement ou verticalement, et de l'incliner de 30° à 60° après la fixation. Desserrez légèrement les vis de réglage, orientez, puis resserrez.

Quelle est la garantie de ce produit ?

La garantie standard est de 2 ans (pièces et main-d'œuvre). Pour les conditions détaillées, consultez le certificat de garantie fourni avec l'appareil ou contactez le fabricant.

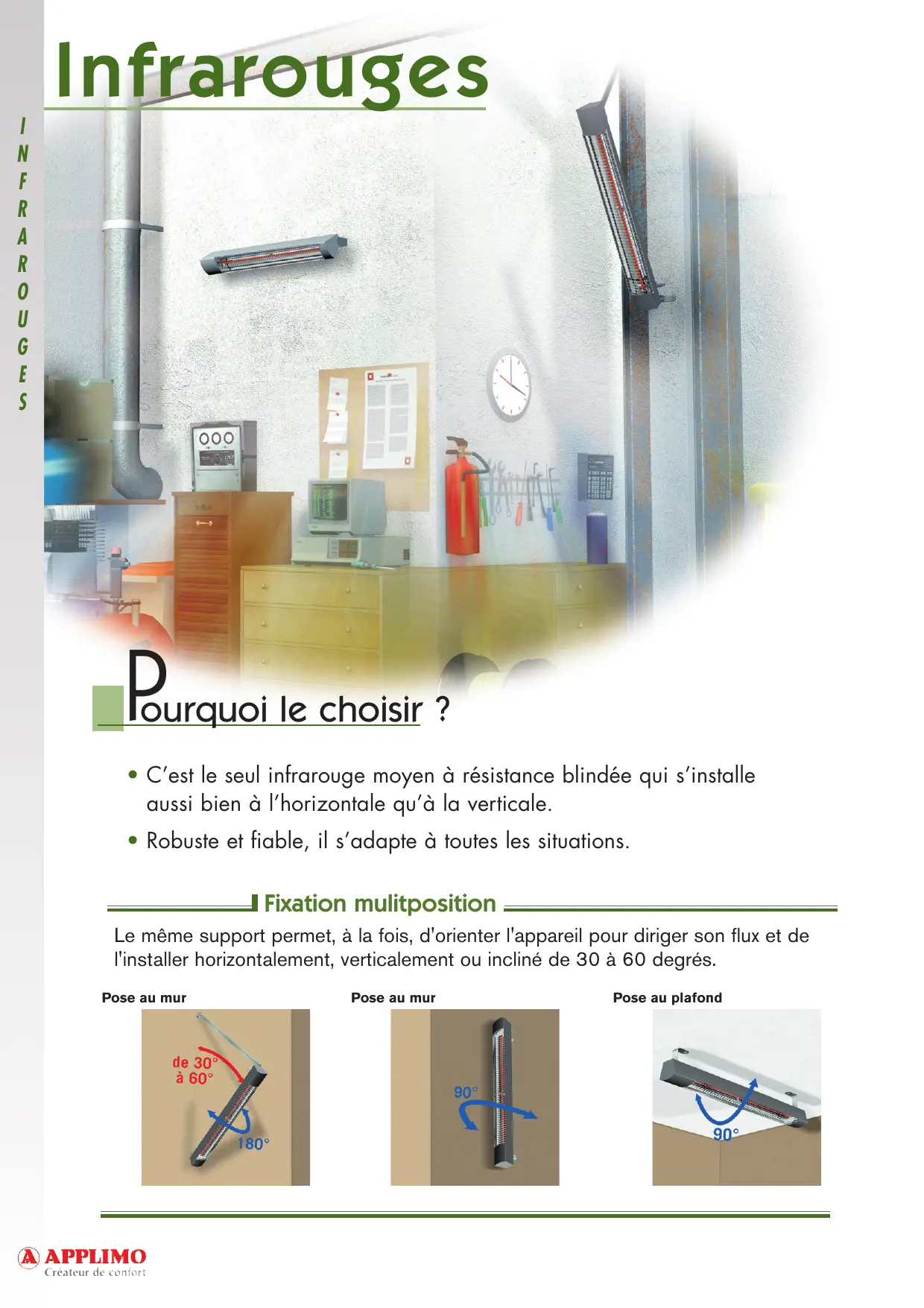

MODE D'EMPLOI INFRAROUGES APPLIMO

• C'est le seul infrarouge moyen à résistance blindée qui s'installe aussi bien à l'horizontal qu'à la verticale.
• Robuste et fiable, il s'adapte à toutes les situations.

Fixation multiposition

Le même support permet, à la fois, d'orienter l'appareil pour diriger son flux et de l'installer horizontalement, verticalement ou incliné de 30 à 60 degrés.

Pose au mur

Pose au mur

Pose au plafond

Une gamme pour couvrir tous les besoins

Il existe en deux versions : équipé d'un réflecteur en aluminium poli avec une grille de protection pour les utilisations traditionnelles, ou avec un réflecteur en inox pour les utilisations en milieu industriel aggressif, en milieu agricole... Le choix de la tension (230 V ou en 400 V) est également possible pour s'adapter aux besoins et aux contraintes d'installation.

Réflecteur en aluminium poli, 230 V ou 400 V

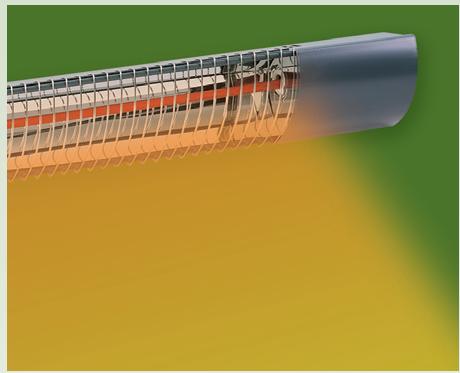

Diffusion optimale

L'association d'une résistance blindée en acier inoxidable et d'un réflecteur parabolique pour une diffusion optimale de la chaleur.

Spécifications techniques

1 : Réflecteur aluminium poli, mono 230 V 2 : Réflecteur aluminium poli, mono 400 V 3 : Réflecteur acier inox, mono 230 V

	Référence	Puisance (W)	Largeur (mm)	Longueur (mm)	Epaisseur (mm)	Poids (kg)
1	6305-3 AA	1000	115	805	80+50	3,0
	6305-5 AA	1500	115	1010	80+50	3,5
	6305-7 AA	2000	115	1260	80+50	4,5
2	6306-5 AA	1500	115	1010	80+50	3,5
	6306-7 AA	2000	115	1260	80+50	4,5
3	6101-5 AA	1500	80	801	50	4,5

Carrosserie en acier électrozingué revêtue d'époxy polyester • Élément blindé de fort diamètre en acier Incoloy • Réflecteur en aluminium poli ou acier inox (6101-5 AA)

• Grille de protection au contact - Raccordement sur bornier interne avec entrée de câble protégée par presse-étoupe étanche - Fixation par support articulé.

Classe I

IP21IK07

Tension : 230 V mono 400 V (6306-5 AA et 6306-7 AA)
