Type de produit	Chauffage infrarouge radiant pour terrasse/restaurant
Marque / Modèle	APPLIMO / INFRAROUGE IRC (série NOIROT type I.R.C.)
Puissances disponibles	1500 W, 3000 W, 4500 W, 6000 W
Nombre de tubes	1 à 4 selon puissance
Hauteur mini d'installation (directif / diffusant)	1500W : 2,5 m / 2,5 m ; 3000W : 4,0 m / 3,0 m ; 4500W : 4,5 m / 3,5 m ; 6000W : 5,5 m / 4,0 m
Dimensions (L × H × P)	Largeur : 470 mm ; Hauteur : 178 mm (1500W), 318 mm (3000W), 458 mm (4500W), 598 mm (6000W) ; Profondeur : 90 mm
Poids	De 3,0 kg (1500W) à 7,3 kg (6000W)
Tension d'alimentation	230 V ~ 50/60 Hz (estimation standard pour chauffage)
Classe électrique	Classe I
Indice de protection IP / IK	IP22 / IK08
Matériau du boîtier	Acier électrozingué revêtu d'époxy polyester
Type de tube	Quartz halogène filtré de type HeLeN (ou blanc sur demande)
Réflecteur	Parabolique lisse (directif) ou martelé (diffusant) en acier poli brillant, orientable via manette
Support de fixation	Multiposition pour fixation murale ou plafond, orientation optimale
Raccordement électrique	Bornier interne avec presse-étoupe
Coloris	Blanc mimétique (Ral 9002)
Options disponibles	Résistance filtre brune pour diminuer luminosité ; Grille de protection ; Réflecteur diffusant
Fonctions principales	Chauffage par rayonnement infrarouge longue portée pour usage extérieur abrité ; orientation réglable (divergent, latéral, convergent)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits abrasifs. Vérifier régulièrement l'état du câble
Sécurité	Classe I avec mise à la terre ; IP22 protège contre corps solides >12 mm et gouttes d'eau ; IK08 résiste aux chocs
Pièces détachées et réparabilité	Contacter le service après-vente APPLIMO ou NOIROT pour tubes, réflecteurs, grilles
Informations générales	Solution chauffage pour terrasses de café, restaurants ; modulable, sans stockage ; conforme CE

FOIRE AUX QUESTIONS - INFRAROUGE IRC APPLIMO

Comment installer le chauffage infrarouge IRC APPLIMO ?

Fixez le support multiposition au mur ou au plafond à la hauteur minimale indiquée (de 2,5 m à 5,5 m selon la puissance). Orientez le réflecteur à l'aide de la manette pour diriger le flux. Raccordez le câble sur le bornier interne via le presse-étoupe.

Quelle est la hauteur d'installation minimale recommandée ?

La hauteur minimale dépend de la puissance et du type de réflecteur : de 2,5 m (1500W directif) à 5,5 m (6000W directif). Pour les réflecteurs diffusants, les hauteurs sont légèrement inférieures.

Puis-je utiliser ce chauffage en extérieur ?

Oui, il est conçu pour les terrasses abritées. Son indice IP22 offre une protection limitée contre l'eau, il ne doit pas être exposé directement à la pluie.

Comment orienter le flux de chaleur ?

Utilisez la manette de réglage accessible pour modifier l'orientation du réflecteur parabolique. Vous pouvez choisir trois types de diffusion : divergent, latéral ou convergent.

Quel type de tube utilise cet appareil ?

Il utilise un tube quartz halogène filtré de type HeLeN. Une version à tube blanc est disponible sur demande.

Comment nettoyer le chauffage infrarouge ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez le boîtier et le réflecteur avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants.

Que faire si le tube ne chauffe plus ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Si le problème persiste, le tube est probablement défectueux. Contactez le service après-vente pour obtenir un tube de remplacement adapté à votre modèle.

Quelle est la consommation électrique ?

La puissance varie de 1500 W à 6000 W. À pleine puissance, la consommation est d'environ 1,5 à 6 kWh par heure d'utilisation.

Ce chauffage est-il équipé d'une grille de protection ?

La grille de protection est une option. Vous pouvez l'ajouter pour protéger les tubes dans les lieux publics ou sensibles aux contacts.

Où trouver les pièces détachées ?

Les pièces détachées (tubes, réflecteurs, grilles) sont disponibles auprès du service après-vente APPLIMO ou de la marque NOIROT. Utilisez les références indiquées dans la notice pour commander.

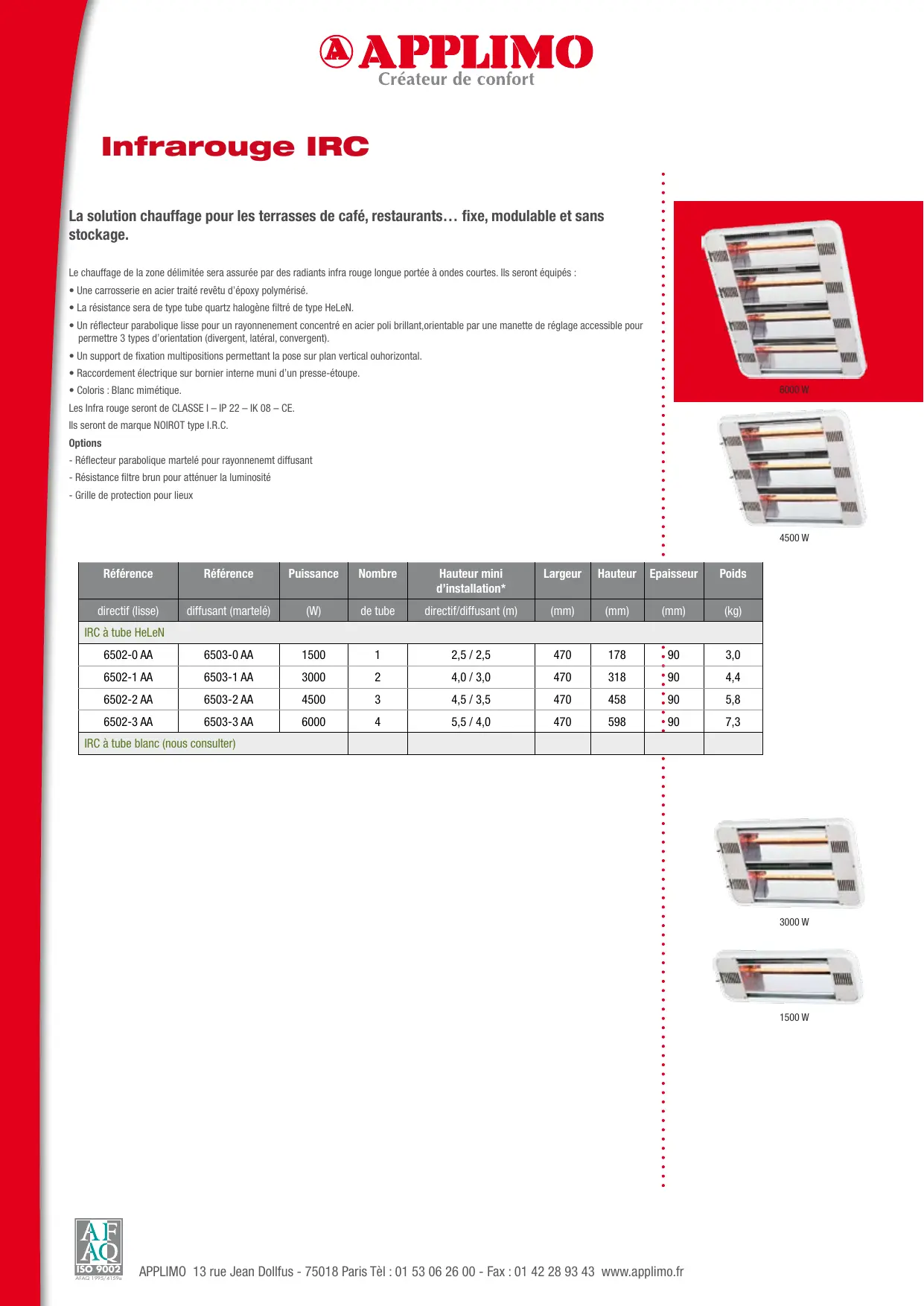

MODE D'EMPLOI INFRAROUGE IRC APPLIMO

La solution chauffage pour les terrasses de café, restaurants... fixe, modulable et sans stockage.

Le chauffage de la zone délimitée sera assuré par des radiants infrarouge longue portée à ondes courtes. Ils seront équipés :

• Une carrosserie en acier traité revêtue d'époxy polymérique.
• La résistance sera de type tube quartz halogène filtré de type HeLeN.
• Un réflecteur parabolique lisse pour un rayonnement concentré en acier poli brillant, orientable par une manette de réglage accessible pour permettre 3 types d'orientation (divergent, latéral, convergent).
• Un support de fixation multipositions permettant la pose sur plan vertical ou horizontal. Raccordement électrique sur bornier interne muni d'un presse-étoupe.
• Coloris: Blanc mimétique.

Les infrarouges seront de CLASSE I - IP 22 - IK 08 - CE.

Ils seront de marque NOIROT type I. R. C.

Options

• Réflector parabolique martelé pour rayonnement diffusant
• Résistance filtre brune pour atténuer la luminosité - Grille de protection pour lieux

4500W

Référence	Référence	Puisance	Nombre	Hauteur mini d'installation*	Largeur	Hauteur	Epaisseur	Poids
directif (lisse)	diffusant (martélé)	(W)	de tube	directif/diffusant (m)	(mm)	(mm)	(mm)	(kg)
IRC à tube HeLeN
6502-0 AA	6503-0 AA	1500	1	2,5 / 2,5	470	178	90	3,0
6502-1 AA	6503-1 AA	3000	2	4,0 / 3,0	470	318	90	4,4
6502-2 AA	6503-2 AA	4500	3	4,5 / 3,5	470	458	90	5,8
6502-3 AA	6503-3 AA	6000	4	5,5 / 4,0	470	598	90	7,3
IRC à tube blanc (nous consulter)

3000W

1500W

Infrarouge IRC

La solution chauffage pour les terrasses de café, restaurants... fixe, modulable, une simple alimentation électrique suffit.

Des avantages

• Pour les zones ou les postes les plus difficiles à chauffer. Un rayonnement longue-portée efficace pour que l'utilisateur le ressente pleinement, même en extérieur abrité.
• Réflecteurs orientables, le flux de rayonnement peut être dirigé, afin de le concentrer ou de le répartir à l'aide du système exclusif de réflecteurs orientables.
• Installation multiposition, le support de fixation articulé permet une fixation au mur ou au plafond, et une orientation optimale du flux de rayonnement.
• Le choix des modèles et des configurations, le choix parmi 4 puissances, de 1500 à 6000 W, des réflecteurs diffusants ou directifs, des lampes filtrées ou blanches et, en option, une grille de protection

Caractéristiques techniques

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Tube rayonnant.
• Réflecteur orientable lisse ou martelé.
• Raccordement sur bornier avec entrée de câble protégée par presse-étoupe étanche.
• Support de fixation multidirectionnel.
• Coloris blanc (Ral 90002).

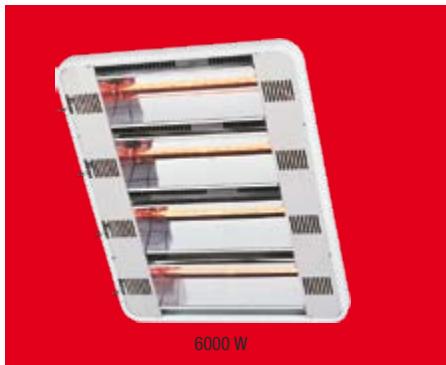

6000W

4500W

LA QUALITE DES SOLUTIONS ÉLECTROGES PAR RAYONnement

Avec grille de protection

Récédence	Référence	Puisance	Nombre	Hauteur mini d'installation*	Largeur	Hauteur	Epaisseur	Poids
directif (lisse)	diffusant (martélé)	(W)	de tube	directif/diffusant (m)	(mm)	(mm)	(mm)	(kg)
IRC à tube HeLeN
6502-0 AA	6503-0 AA	1500	1	2,5 / 2,5	470	178	90	3,0
6502-1 AA	6503-1 AA	3000	2	4,0 / 3,0	470	318	90	4,4
6502-2 AA	6503-2 AA	4500	3	4,5 / 3,5	470	458	90	5,8
6502-3 AA	6503-3 AA	6000	4	5,5 / 4,0	470	598	90	7,3
IRC à tube blanc (nous consulter)

3000W

1500W
