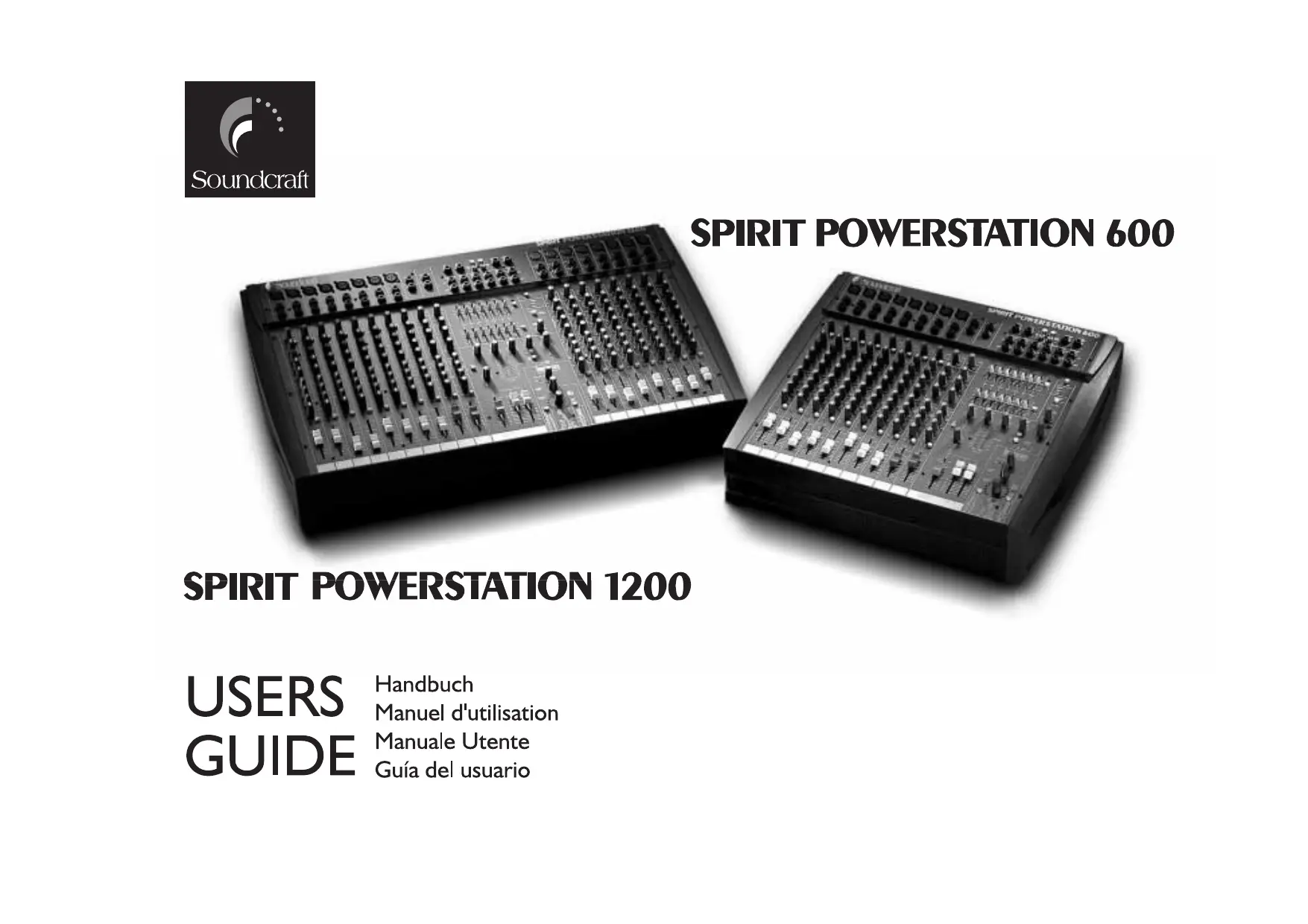

MODE D'EMPLOI SPIRIT POWERSTATION 600 SOUNDCRAFT
Manuel d'utilisation
Manuale Utente
Précautions et Avertissements ix
Pour votre sécurité et pour éviter d'annuler la garantie, lisez attentivement cette section.
Nous vous remercions d'avoir acheté une console Powerstation. Elle a été conçue pour vous, avec fierté, par l'équipe SPIRIT. Nous espérons qu'elle vous apportera autant de. Plaisir qu'a nous.
Attention: CETTE appareil DOIT imperativement etre RELIE a la TERRE.
En aucune circonstance, la terre ne doit être déconnectée du câble secteur.
Les conducteurs du câble secteur sont identifiés comme suit :
Terre:
Vert et Jaune
Vert et Jaun
Neutre:
Bleu
Blanc
Phase:
Brun
Noir
La couleur des câbles secteur peut ne pas correspondre avec les couleurs par lesquelles se distinguent les connecteurs de la prise secteur. Dans ce cas, procédez comme suit :
Le conducteur vert et jaune doit être connecté au plot marqué de la lettre E ou du symbole de Terre. - Le conducteur bleu (ou blanc) doit être connecté au plot marqué de la lettre N. - Le conducteur marron (ou noir) doit être connecté au plot marqué de la lettre L.
Assurez-vous du respect scrupuleux de ces conventions si la prise vient à être changée.
Cet appareil peut fonctionner avec des tensions différentes à l'aide d'un porte-fusible 4 positions. Il est important de vérifier que le fusible installé offre les caractéristiques appropriées avant de mettre l'appareil sous tension. Utilisez un petit tournevis pour dégager le fusible si nécessaire.
L'alimentation interne ne contient pas de pièces accessibles par l'utilisateur. Référez-vous à du personnel qualifié.
Ne pas générer la ventilation
- N’installez pas l’appareil à proximité de sources de chaleur telles que radiateurs, résistances chauffantes, réchauds ou autres appareils susceptibles de produire de la chaleur (y compris les amplificateurs).
- N'utilisez pas cet appareil près d'un point d'eau.
- N'endommagez pas le dispositif de mise à la terre de la prise secteur. Une prise avec mise à la terre présente trois plots. La terre est garantie de votre sécurité. Si la prise de l'appareil ne s'adapte pas parfaitement à votre prise secteur murale, adressez-vous à un electricien. Veillez à ce que le cordon d'alimentation ne soit ni écrasé ni pincé, en particulier au niveau de l'appareil et de la prise secteur murale.
- Veillez à n'utiliser que les câbles, connecteurs et accessoires recommandés par le fabricant.
- Débranchez l'appareil en cas d'orage ou d'inutilisation prolongée.
- Adressez-vous à un technicien qualifié pour toute réparation. L'appareil doit être confié à un technicien qualifié dans les cas suivants : lorsque le cordon d'alimentation ou l'embase secteur ont été endommagés, qu'un liquide ou un objet s'est introduit dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, que l'appareil montre des signes de dysfonctionnement ou qu'il soit tombé.
- La maintenance et les réparations doivent être assurées par un revendeur/agréé par Soundcraft ou son distributeur. La garantie ne pourrait pas s'appliquer en cas de dommage causé par un réparateur non agréé.
- Si un chariot élévateur est utilisé pour déplacer l'appareil, maniez l'ensemble avec précaution pour éviter la chute de l'appareil et les risques de blessures.
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR
Avertissements
- Lisez attentivement ces instructions.
- Conservez ces instructions. Tenez compte de ces instructions. Suivez toutes les instructions.
- Aucun élément de cet appareil n'est réparable par l'utilisateur. Adressez-vous à un technicien qualifié pour toute réparation par l'intermédiaire du distributeur Soundcraft.
- Nettoyez l'appareil avec un chiffon sec.
- N'obstruez pas les ouies de ventilation. L'installation doit permettre la circulation de l'air à l'arrière de l'appareil.
- L'installation doit être conforme aux instructions des fabricants.
Réglages en cas de problèmes de fonctionnement 23
Applications 25
Anwendungen 25 Applications 25 Applicazioni 25 Aplicaciones 25
Système Block Diagram 31
Block Diagramme 31 Synoptique 31 Diagramma a blocchi 31 DiagramadeBloques delSistema 31
Connecting Leads 32
Idéale kabel und kabel-verbindungen 32 Connexions 32 Collegamenti 32 Conectando los cables 32
Informations techniques 33
Technische Informationen 33 Informations Techniques 33 Informazioni Tecniche 33 Información Técnica 33
L'entrée micro sur connecteur de type XLR est conçue pour convenir à une large gamme de signaux SYMETRIQUES ou ASMETRIQUES. Les micros professionnels dynamiques, statiques ou à ruban sont les mieux adaptés parce qu'ils sont à BASSE IMPEDANCE. Vous pouvez utiliser des micros peu couteux à HAUTE IMPEDANCE, mais le niveau du bruit de fond sera plus haut. Si vous mettez l'alimentation FANTOME en service à l'aide de la touche située à côté de la prise casque, l'alimentation fournit la tension appropriée pour des micros professionnels statiques.
Débranche le micro si vous pouvez utiliser l'entrée LIGNE. Le gain d'entrée est réglé par le potentiamètre GAIN.
2 ENTREE Ligne
Cette entrée sur jack 6.35 STEREO est destinée à des sources autres que des micros, telles que des claviers, des boîtes à rythmes, des synthétiseurs, des magnétophones ou des guitares. L'entrée est SYMETRIQUE pour un bon rapport signal/bruit et pour du matériel professionnel, mais vous pouvez utiliser des sources ASYMETRIQUES en cablant les jacks comme montré; dans ce cas utilisez des câbles aussi courts que possible. Débranchez tout micro de l'entrée MICRO si vous voulez utiliser cette embase. Le gain d'entrée est réglé par le potentiomètre GAIN.
3 INSERT
Le point d'insertion asymétrique, pré-correcteur est une rupture dans le circuit de voie, permettant d'insérer des limiteurs, des compresseurs, un correcteur spécial ou d'autres appareils de traitement de signaux. L'insertion utilise une embase jack 6.35 stéréo qui est normalement bypassée. Quand une prise est insérée, le circuit est coupé, juste avant la section CORRECTEUR. Le départ insert peut être utilisé en tant que sortie directe avant fader et avant correcteur, en créant une liaison entre l'extrémité et l'anneau du jack de sorte que le circuit ne soit pas interrompu.
4 GAIN (sensibilité)
Ce potentiomètre permet d'adapter la sensibilité du préampli micro au niveau de signal de la source. Réglage trop haut, le signal sera distordu et sur-chargera la voie. Trop bas, le niveau de bruit sera plus audible et vous ne pourrez pas obtenir assez de niveau en sortie de console. Le gain unitaire de l'entrée LIGNE est à la position 10dB. Notez que certains matériels audio, en particulier ceux destinés à une utilisation domestique, fonctionnent à un niveau plus bas (-10dBV) que le matériel professionnel et auront donc besoin d'un gain plus élevé pour donner le même niveau de sortie. Voir Réglages et problèmes de fonctionnement à la page 10 pour apprendre comment régler le potentiomètre GAIN correctement.
Filtre passe-haut à 100HZ
Cette touche insère un filtre à 18dB par octave qui réduit le niveau des basses fréquences indésirables. A utiliser en sonorisation pour réduire les bruits de scènes ou le «pop» des microphones.
6 Correcteur
Le correcteur (EQ) permet une manipulation précise du son, d'améliorer en particulier le son en sonorisation où le signal initial est souvent loin d'être idéal et où une légère accentuation ou diminution des fréquences particulières de voix peut également faire une différence de clarté. Il y a trois sections permettant d'agir sur différentes plages de fréquence.
Tourné vers la droite, ce potentiomètre accentue de 15dB les fréquences hautes (aigues) au-dessus de 12kHz, ajoutant de la brillance aux cymbales, aux voix et aux instruments électroniques. Tourné vers la gauche, il atténue ces fréquences jusqu'à 15dB, en réduisant le souffle excessif qui peut se produire avec certains types de sources. La position neutre est repérée par un déclic central.
Deux potentiomètres travaillent ensemble pour corriger les Médiums. Le potentiomètre inférieur accentue ou réduit de 15dB, comme le potentiomètre du correcteur d’égales, mais la fréquence d’action peut être réglée par le potentiomètre supérieur sur une plage de 250Hz à 6kHz. Ceci permet une amélioration véritablement créatrice du signal en sonorisation, cette bande Médium couvrant la plage de la plupart des voix. Écoutez soignement lorsque vous utilisez ces commandes pour trouver comment les caractéristiques particulières d’un signal vocal peuvent être améliorées. La position neutre est repérée par un déclic central. Note : Le coefficient Q est fixé à 1.5.
Tourné vers la droite, ce potentiomètre accentue de 15dB les basses fréquences (graves) au-dessous de 60Hz, en ajoutant de la chaleur aux vocaux ou du punch supplémentaire aux synthétiseurs, aux guitares et aux batteries. Tourné vers la gauche, il coupe ces fréquences de 15dB pour réduire le ronflement, ou pour éclaircir un son. La position neutre est repérée par un déclic central.
4 GAIN
Ceux-ci sont employés pour créer des mélanges séparés de retours musiciens, de départs EFFETS ou pour l'enregistrement. Chaque mélange est disponible à la sortie Aux à l'arrière de la console. Pour des effets, il est utile que le signal soit dépendant du fader (POST-FADE), mais pour les retours il est important que le départ soit indépendant du fader (PRE-FADE).
Le départ Aux 1 est toujours PRE-FADE, APRES-CORRECTEUR pour une utilisation en retour musiciens. Le départ Aux 2 est normalement POST-FADE et APRES-CORRECTEUR lorsqu'il est utilisé comme nécessaire en, enfanant la touche AUX 2 PRE sur la section Master.
8 Potentiométrique LEX FX
Ce potentiomètre permet de diriger le signal post-fade, après-correcteur vers le processeur interne LEXICON. Le potentiomètre doit être à zéro lorsque le processeur n'est pas utilisé. Le signal issu du processeur d'effets est dirigé directement vers le mix stéréo ou peut être mélangé à l'Aux I (voir section Master, n4).
9 Panoramique
Ce potentiomètre dose la proportion de signal entre les côtés droit et gauche, vous permettant de déplacer le signal au sein de l'image stéréo. Quand le potentiomètre est tourné entièrement à droite ou à gauche vous pouvez diriger le signal vers les sorties droite ou gauche individuellement.
10 PFL
Quand la touche PFL est enfoncée, le signal PRE-FADE après-correcteur est dirigé vers le casque et les afficheurs, où il remplace la source choisie. La Led PFL ACTIVE sur la section principale s'illumine pour avertir qu'une pré-écoute est activée. Cela permet d'écouter n'importe quel signal d'entrée sans interrompre le mélange principal, de faire des réglages ou repérer des problèmes. Lorsque la touche PFL est relâchée, l'écoute et l'afficheur reçoivent le signal mix stéréo.
1 FADER
Le potentiomètre rectiligne, d'une course de 60mm, permit un contrôle du niveau global de signal dans la voie. Il permit l'équilibrage précis des divers signaux de source mélangés dans le mixage final. La SENSIBILITE d'entrée doit être régée correctement pour utiliser toute la course du potentiomètre. Voir la section Réglages Initiaux à la page 28 pour le réglage correct du niveau de signal.
7 Mandate aux
Chaque section d'entrée stéreo comporte deux entrées identiques. Les entrées sont symétrisées électroniquement et disposent de jacks stéreo séparés pour les signaux gauche et droit. Dans le cas d'un signal mono, il suffit de le raccorder à l'entrée gauche seule (embase supérieure) ; il sera automatiquement connecté aux voies gauche et droite.
2 GAIN
Ce potentiomètre permet d'adapter le niveau du signal à une large gamme de sources professionnelles, semi-professionnelles et Hi-Fi. Commencez avec un réglage minimum, particulièrement avec un équipement professionnel, et augmentez progressivement si vous n'obtenez pas le niveau adéquat avec le fader réglé au maximum. Voir la section Réglages Initiaux à la page 10 pour le réglage correct du niveau de signal.
3 Correcteur
Le correcteur (EQ) comprend 3 sections.
La section haute (HF) permet de faire varier l'amplitude des aigues à 12kHz de +15dB. Tourné à droite, il permet d'ajouter de la brillance aux boîtes à rythmes, synthétiseurs et instruments électroniques. À gauche, il atténue ces mêmes fréquences, réduisant ainsi le souffle ou la suraccentuation des fréquences hautes.
Le bouton du milieu permet de faire varier de +15dB les fréquences à 1kHz.
La section basse (LF) permet de faire varier l'amplitude des graves à 80Hz de +15dB. Tourné à droite, il permet d'ajouter du punch à des synthétiseurs, guitares ou batteries. Tourné vers la gauche, il permet de réduire les ronflements et bruits de scène ou de clarifier un son. La position neutre est répérée par un déclic mécanique.
4 Departs aux
Ceux-ci sont employés pour créer des mélanges séparés de retours musiciens, de départs effets ou l'enregistrement. Chaque mélange est disponible à la sortie Aux à l'arrière de la console. Pour des effets, il est utile que le signal soit dépendant du fader (POST-FADE), mais pour les retours il est important que le départ soit indépendant du fader (PRE-FADE).
Le départ Aux 1 est toujours PRE-FADE, APRES-CORRECTEUR pour une utilisation en retour musiciens. Le départ Aux 2 est normalement POST-FADE et APRES-CORRECTEUR lorsqu'il est utilisé comme départs effectifs. Il peut être commuté PRE-FADE APRES-CORRECTEUR si nécessaire en enforçant la touche AUX 2 PRE sur la section Master. Les potentiomètres de départs auxiliaires doivent être au minimum lorsqu'ils ne sont pas utilisés.
Ce potentiomètre permet de diriger le signal de sortie post-fade, après correcteur vers le processeur interne LEXICON. Le potentiomètre doit être à zero lorsque le processeur n'est pas utilisé. Le signal issu du processeur d'effets est dirigé directement vers le mix stéréo ou peut être mélangé à l'Aux I (voir section Master, n4).
6 Balance
Ce potentiomètre (BAL) détermine l'équilibre des canaux droit et gauche. Tourné à fond dans le sens des aiguilles d'une montre, il dirige le signal uniquement vers la droite, tourné dans le sens opposé, il le dirige vers la gauche.
7 PFL
Quand la touche PFL est enfoncée, le signal PRE-FADE et après correcteur est dirigé en mono vers le casque et vers les afficheurs, où il remplace la source. La Led PFL ACTIVE sur la section Master s'illumine pour avertir qu'une pré-écoute est active. Cela permet d'écouter n'importe quel signal d'entrée sans interrompre le mélange principal, pour faire des réglages ou repérer des problèmes. Lorsque la touche PPFL est relachée, l'écoute et l'afficheur reçoivent le signal mix stéréo.
8 FADER
Le potentiomètre rectiligne, d'une course de 60mm, permet un contrôle du niveau global de signal dans la voie. Il permet l'équilibrage précis des divers signaux de source mélangés dans le mixage final. La SENSIBILITE d'entrée doit être réglée correctement pour utiliser toute la course du potentiomètre. Voir la section Réglages Initiaux à la page 28 pour le réglage correct du niveau de signal.
Section de SORTIE (MASTER)
Ce potentiomètre rectiligne contrôle le niveau de return du signal stéréo du processeur d'effets interne Lexicon vers le mix droit/gauche.
2 Generaux DROIT & GAUCHE
Ces potentiomètres rectilignes (L MIX R), situés après le point d'insert, contrôlent le niveau final du signal des sorties principales symétrisées électroniquement.
3 TOUCHE Aux 2 PRE
Le départ AUX 2 est normalement POST-FADE. Cette touche permet de le prélever PRE-FADE. Cela affecte tous les départ Aux 2 simultanément.
Ce potentiomètre permet d'injecter le signal du Proesseur Lexicon dans la sortie Aux I afin d'ajouter des effets au retard dans une sortie supplémentaire.
5 LEX FX
Ce potentiomètre règle le niveau de sortie de l'Aux I. La sortie est à impedance symétrique.
6 General d'aux 2
Ce potentiomètre règle le niveau de sortie de l'Aux 2. La sortie est à impedance symétrique.
7 RETOUR STEREO
Ce potentiomètre permet de diriger un return stereo asymétrique vers le mix principal gauche/droit, avant les généraux. Si une source mono est utilisée, sur le jack gauche, le même signal est envoyé des deux côtés du return.
8 RETOUR 2 PISTES
Ce potentiomètre permet de régler le niveau du signal retour 2 pistes, asymétrique, à niveau nominal -10dBV, à envoyer dans le mix gauche/droit avant les généraux. Cette entrée, sur RCA, est conçue pour recevoir une source externe destinée à diffuser de la musique d'attente, ou pour des retours d'effets supplémentaires.
9 Pre-ecoute (PFL)
Lorsque la touche PFL est enfoncée, le signal de pré-écoute issu des voies est dirigé vers le casque et les afficheurs où il remplace la source choisie. C'est une façon pratique d'écouter le return 2 pistes pour faire des ajustements ou localiser un problème.
Appuyez sur cette touche pour injecter le retour 2 pistes dans le mix stéréo. C'est utile en sonorisation pour diffuser de la musique d'attente sans utiliser une voie d'entrée.
Niveau d'écoute
Ce potentiomètre ajuste le niveau d'écoute casque.
LED PFL ACTIVE
Cette LED s'illumine pour indiquer qu'une pré-écoute est active. Le casque et les afficheurs reçoivent alors le signal de pré-écoute.
5 Aux 1 MASTER
Ce processeur permet d'ajouter au son des effets tels que écho, reverb et effets acoustiques pour des effets spéciaux ou compléter l'acoustique d'une salle.
13 Reglage de niveau (TRIM)
Le gain d'entrée du signal vers le processeur d'effets interne est réglé à l'aide de ce potentiamètre. La Led qui lui est associée prévient des niveaux trop importants, cause de saturation. Le potentiamètre doit être placé le plus près possible du déclic mécanique central pour minimiser le bruit. Si un réglage au-delà de la marque '0' est nécessaire, cela signifie que le niveau d'auxiliaire n'est pas correctement réglé.
Selection des EFFETS
Ce commutateur donne accès à 16 effets d'écho, de réverb et d'effets spéciaux dont la liste figure sur le tableau en-dessous. Le pré-réglage effectué en usine convient à la plupart des applications.
Reglage parametre
Deux paramètres d'effets particuliers peuvent être créés et sauvegardés sur une mémoire interne à l'aide du commutateur et des deux touches PARAM. L'expérience et une écoute attentive du son final permettront de trouver le meilleur réglage.
Ce réglage est fait à l'aide du commutateur rotatif tout en maintenant enfoncée une des touches PARAM et en écoutant le résultat. Dès que la touche est relâchée, le réglage est mémoire. Ces paramètres seront conservés même si la console est éteinte et seront rappelés dès que ce programme sera sélectionné. Pour signaler que le paramètre de l'effet choisi est différent du paramètre d'origine, la Led USER MODE s'illumine. Le paramètre d'origine peut être restitué en appuyant en même temps sur les deux touches PARAM jusqu'à ce que la Led USER MODE s'éteigne.
Commande au PIED de MUTE du processeur lexicon
La mise en/hors service du processeur LEXICON peut être commandée à distance en connectant une pédale de guitare ou autre interrupteur sur l'embase jack située sur le panneau arrière comme montré. L'effet est coupé dès que le circuit est fermé (contact établi).
Le correcteur graphique stéreo est inséré dans le mixage final gauche/droit. Ce correcteur à 7 bandes permet de faire varier l'amplitude de ± 6dB. Son but est d'améliorer le son de certaines salles en sonorisation. Par rapport à des correcteurs qui font varier l'amplitude de ± 12dB ou ± 15dB et dont les effets peuvent être dramatiques du fait que le moindre mouvement de fader peut provoquer du Larsen ou d'autres effets indésirables, il offre une plus grande précision. Ce correcteur graphique n'est pas destiné à éliminer le Larsen. Un correcteur 31 bandes sera nécessaire dans ce cas.
16 BYPASS droit/gauche
Chaque voie du correcteur graphique peut être contournée en appuyant sur la touche LEFT
BYPASS (gauche) ou RIGHT BYPASS (droit). Cela permet de comparer le signal brut et le signal corrigé.
17 Alimentation fantôme 48V
De nombreux microphones professionnels nécessitent une alimentation fantôme. La touche +48V met en service l'alimentation fantôme sur toutes les entrées micros simultanément.
Les micros doivent toujours être branchés, et tous les faders de sortie réglés au minimum avant de mettre en service l'alimentation fantôme pour éviter d'endommager le matériel externe.
18 Temoins lumineux
Trois Leds donnent une indication de l'état de la console :
Led POWER
Cette Led verte s'illumine pour indiquer que la console et l'amplificateur sont sous tension.
Led thermal
Cette Led jaune s'illumine pour signaler que l'amplificateur de puissance est en surchauffe.
Led MUTE
Cette Led rouge s'illumine lorsque les relais de protection en sortie d'amplificateur s'ouvrent afin de déconnecter la charge. Cette Led s'illumine brievement au moment de la mise sous tension. Mais elle s'illumine sur tout pour indiquer que le système de protection a détecté un fonctionnement anormal avec pour effet de couper les haut-parleurs. Si une surchauffe est détectée, vérifie que les ou*es de ventilation à l'avant et à l'arrête de la console n'ont pas été recouverts par inadvertance.
L'amplificateur de puissance ne contient aucune pièce accessible à l'utilisateur. En cas de panne, vous adresser à un technicien qualifié par l'intermédiaire de votre distributeur.
La POWERSTATION compte un amplificateur de puissance, accessible par jack, qui reçoit normalement le signal en sortie du correcteur. L'amplificateur compte un système de protection sophistiqué qui protège les transistors de sortie de la surchauffe et déconnecte les haut-parleurs grâce à des relais en cas de fonctionnement anormal. L'amplificateur est refroidi grâce à des ventilateurs dont la vitesse varie en fonction du niveau du signal en sortie. Lorsque aucun signal n'est présent, ou le niveau très bas, le ventilateur fonctionnera très doucement.
L'air est aspiré sur le devant de la console et est rejeté à l'arrière gauche. Il est important de laisser suffisamment d'espace à l'avant et à l'arrière, en particulier en cas de montage en rack, afin de ne pas gêner la ventilation.
19 Niveau de l'ampli
Ce potentiomètre permet de régler le niveau d'entrée (généralement le signal en sortie du correcteur graphique) appliqué à l'amplificateur. La position 7 correspond à un niveau de fonctionnement normal.
20 Filtre sub-sonique
Un filtre coupe-bas à 18dB par octave coupe les signaux dirigés vers l'amplificateur en dessous de 40Hz. Il est utile dans la majorité des applications. Ce filtre évite d'attaquer les haut-parleurs avec des fréquences en-dessous de leur bande passante et offre une protection des haut-parleurs en cas de fréquences ultra-graves. Utiliser le filtre est une bonne idée mais il peut réduire la réponse d'un système de sonorisation à large bande. Il faudra le mettre hors service si on souhaite reproduire les infra-graves et que les haut-parleurs en ont la capacité.
SORTIE enregistrement
Le signal en sortie mix destiné à l'enregistrement, à niveau -10dBV avant-fader et après-insert, est disponible sur deux embases RCA. Le signal étant prélevé après-insert, un compresseur peut être utilisé sur le trajet du signal.
SORTIE haut-parleurs
La sortie d'ampli est disponible sur des borniers et des Speakon à l'arrière de la console. L'impédance minimum recommandée est de 4 même si l'amplificateur est lui-même protégé contre la surchauffe et qu'il enclenche le système de protection en cas de nécessité. Bien que sans danger, on obtiendrait une série de distorsions et un son pas du tout musical en cas de non-respect de l'impédance.
RIGHT OUTPUT
Afin d'éviter des dommages aux amplificateurs, les bornes de sortie des haut-parleurs ne doivent être ni reliées entre elles, ni mises à la masse.
Il est possible d'avoir une configuration avec des haut-parleurs multiples mais l'impédance de charge doit être maintenue au-dessus de 412. Il est important alors de comprendre la différence entre connexion en série (les impédances s'additionnent) et connexion en parallèle (les impédances sont divisées) comme montré sur les illustrations.
Série Connection
Connection en parallèle
Les sorties à niveau ligne de la console, les inserts et les retours sont situés au coin supérieur droit. Pour un maximum de souplesse, les entrées, le correcteur et l'amplificateur de puissance sont disponibles séparément pour des applications particulières. Les trois sections sont reliées grâce aux contacts internes de coupure des embases jack comme montré sur le synoptique.
La liaison est coupée lorsque un jack est inséré, permettant de rediriger le signal. Notez que des embases jack séparées droite et gauche sont fournies pour tous les signaux montrés sur le synoptique. Pour plus de clarté, un seul côté est montré.
Applications PATCH
La polyvalence du patch de la POWERSTATION est illustrée par trois exemples :
Attaque d'un amplificateur de puissance externe, soit avant, soit après le correcteur. La liaison n'est pas affectée. La sortie est distribuée à la fois vers l'amplificateur interne et l'amplificateur externe.
Attaque de l'amplificateur par une console externe, pour un second orchestre par exemple, en se branchant directement sur les embases jack de l'amplificateur de puissance. Le signal externe peut passer également par le correcteur graphique pour une correction eventuelle. Vous pouvez également ajouter le signal de la console externe au mix de la Powerstation en utilisant le retard stéréo ou toute entrée ligne.
Pour une sonorisation mono, une voie de l'amplificateur est utilisée pour la sortie mono en branchant comme indiqué, et la seconde voie est utilisée pour attaquer un retour connecté en Auxiliaire I. Dans les deux cas, le signal passé par le correcteur graphique.
Réglages et problèmes de fonctionnement réglages initiaux
Une fois votre système connecté (voir plus haut les sections concernant la connexion et le cablage), vous êtes prêts pour les réglages initiaux. Le dessin de la face avant page 38 vous montre la position typique des potentiomètres, cela peut être une aide précieuse pour régler votre console la première fois. Réglez les voies d'entrée comme suit :
Connectez l'entrée requise (microphones, claviers). Note : les micros alimentés en fantôme doivent être connectés avant que le 48 V soit mis en route. - Réglez les généraux et les faders d'entrée à 0, réglez les niveaux des amplificateurs de puissance à environ 70%. - Mettez tous les potentiomètres rectilignes du correcteur graphique en position «O». - Injectez un signal de niveau typique et appuyez sur la touche PFL de la première voie d'entrée. Le niveau du signal sera visualisé sur l'afficheur. - Ajustez le gain d'entrée jusqu'à ce que le VU-mètre atteigne la partie orange (0dB) et ceci pour un niveau de source maximum. Cela permet une dynamique suffisante pour que les créées soient supportées et que l'on travaille à un niveau de fonctionnement normal (voir note ci-dessous). Relâchez la touche PFL - Répétez cette procédure sur les autres voies utilisées. Avec l'addition de nouvelles voies d'entrée, les VU-mêtres peuvent très bien atteindre la zone rouge. Dans ce cas, ajustez le niveau général en utilisant les faders de la section Master. - Écoutez avec attention les caractéristiques du son afin d'éviter le Larsen. Si vous ne pouvez pas atteindre des niveaux corrects et satisfaisants sans Larsen, vérifiez la position des micros et des haut-parleurs et refaites vos réglages.
Vous êtes prêts maintenant à démarrer votre mix. Celui-ci doit être fait progressivement, en écoutant soignement chaque élément du mix et en surveillant les afficheurs. Si une surcharge apparait, baissez doucement le fader de la voie appropriée jusqu'à descendre sous la partie rouge, ou baissez le niveau général.
Note: le niveau des sorties est affecté par de nombreux facteurs, principalement le gain de la tranche, le fader des voies et les Généaux. Vous nevez essayer d'utiliser le minimum de gain micro nécessaire pour avoir un bon équilibre entre les signaux et ceci avec les faders réglés comme il est décrit ci-dessus. Si le niveau d'entrée est réglé trop fort, les faders de voie devront être trop baissés pour compenser ce niveau et cela ne vous laissera pas suffisamment de course pour faire un mixage de qualité. Il y aura aussi un risque de Larsen important, les petits mouvements de fader ayant un effet important sur le niveau de sortie. Si le gain, par contre, est réglé trop bas, vous n'aurez pas assez de réserves sur les faders pour mener le signal à son niveau adéquat. Le correcteur affecte également le gain. Il est souvent nécessaire de réajuster la sensibilité d'entrée en vous aidant de la touche PFL après modification des réglages du correcteur.
Positionnement des microphones
Le bon positionnement des micros et le choix du bon type est une des données essentielles pour le succès d'une sonorisation. L'idéal serait de pouvoir placer le microphone le plus près possible de la source afin d'éliminer les sons ambiants indésirables. Cela permet également de mettre moins de gain sur la console et d'éviter le Larsen. Des microphones bien choisis et bien positionnés ne devraient pas nécessiter de corrections importantes.
Problemes de fonctionnement
Pas de tension présente
Le courant secteur est-il bien présent - Vérifiez la prise avec un autre appareil. Le cordon secteur est-il bien connecté? Vérifiez le fusible.
Le microphone ne fonctionne pas
Le 48V est-il mis en service ? La prise est-elle bien branchée sur l'entrée micro ? Le câble micro est-il un câble symétrique trois conducteurs ?
Les afficheurs ne visualisent aucun signal
Le gain d'entrée a-t-il été réglé correctement (voir au-dessus)? - La source est-elle bien connectée à l'embase correspondant au bon niveau de signal? - Avez-vous un appareil connecté en insert, cet appareil est-il bien en fonctionnement? - Les faders de mix sont-ils au maximum, et les faders de voie à une position suffisante? La voie est-elle bien dirigée vers l'écoute? - Une touche PFL/AFL est-elle enfoncée sur une autre voie?
Aucun signal en sortie mix
Vérifiez que les généraux sont levés - Avez-vous quelque chose connecté en insert, cet appareil est-il bien allumé?
Distorsion au casque
Le casque a-t-il une impédance supérieure à 200Ω ? Le niveau écoute + casque est-il bien réglé ?
Aucun signal en sortie haut-parleur
Le niveau de l'amplificateur de puissance, est-il bien régulé? L'entrée de l'amplificateur de puissance, est-elle interrompue par un connecteur inséré dans l'entrée jack de l'amplificateur de puissance?
Led THERMAL allumée - Elle vous avertit que vous devez laisser l'amplificateur refroidir. La température interne a atteint les limites de sécurité et l'amplificateur peut se couper si aucune action n'est entreprise.
Led THERMAL et Led MUTE allumées et haut-parleurs coupés
L'amplificateur s'est coupé suite à une surchauffe. Eteignez et laissez l'appareil se refroidir. Vérifie que la ventilation s'effectue normalement, que le niveau de fonctionnement est correctement réglé et que l'impédance de charge des haut-parleurs est de plus de 4^.
Sonorisation avec le plus grand nombre de Retours de Scène
Utilisation avec une autre console et une diffusion supplémentaire
Powerstation con mixer et PA externes
Partage des ressources entre Façade et Retours
Utilisation en Pré-mélangeur
