Capacité frigorifique	10000 BTU/h
Puissance consommée	2930 watts
Consommation électrique	1050W / 4,7A
Débit d'air	420 m³/h
Capacité de déshumidification	1,2 L/h
Alimentation	220-240V~, 50Hz
Type de compresseur	Rotatif
Réfrigérant	R410A
Nombre de vitesses	3
Minuterie	1 à 24 heures
Plage de température de fonctionnement	18 - 32 °C
Diamètre du tuyau d'évacuation	Ø 142 mm
Poids net / brut	33 / 33,5 kg
Dimensions (LxPxH)	450 x 365 x 825 mm
Niveau sonore	Non précisé
Type d'appareil	Climatiseur mobile

FOIRE AUX QUESTIONS - MOBY 100 ET PUR LINE

Comment installer le PUR LINE MOBY 100 ET ?

Pour installer le PUR LINE MOBY 100 ET, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est placé sur une surface stable et que toutes les connexions électriques sont correctement effectuées.

Quels sont les paramètres recommandés pour le PUR LINE MOBY 100 ET ?

Les paramètres recommandés pour le PUR LINE MOBY 100 ET dépendent de l'application spécifique. Consultez le manuel de l'utilisateur pour les paramètres optimaux selon votre utilisation.

Comment nettoyer le PUR LINE MOBY 100 ET ?

Pour nettoyer le PUR LINE MOBY 100 ET, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Que faire si le PUR LINE MOBY 100 ET ne s'allume pas ?

Si le PUR LINE MOBY 100 ET ne s'allume pas, vérifiez d'abord la connexion à la source d'alimentation. Assurez-vous que l'appareil est correctement branché et que le circuit électrique fonctionne. Si le problème persiste, contactez le service client.

Le PUR LINE MOBY 100 ET émet des bruits inhabituels. Que faire ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Arrêtez immédiatement l'appareil et vérifiez s'il y a des objets coincés. Si le bruit persiste, consultez le service client pour une assistance technique.

Où puis-je trouver des pièces de rechange pour le PUR LINE MOBY 100 ET ?

Les pièces de rechange pour le PUR LINE MOBY 100 ET peuvent être commandées via notre site web officiel ou auprès de revendeurs agréés.

Comment résoudre un problème de surchauffe avec le PUR LINE MOBY 100 ET ?

Si vous rencontrez un problème de surchauffe, éteignez l'appareil immédiatement et laissez-le refroidir. Assurez-vous que les ventilations ne sont pas obstruées et que l'appareil est utilisé dans un environnement approprié. Si le problème persiste, contactez le service client.

Le PUR LINE MOBY 100 ET affiche un message d'erreur. Que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code d'erreur et suivre les instructions de dépannage. Si vous ne parvenez pas à résoudre le problème, contactez le service client.

MODE D'EMPLOI MOBY 100 ET PUR LINE

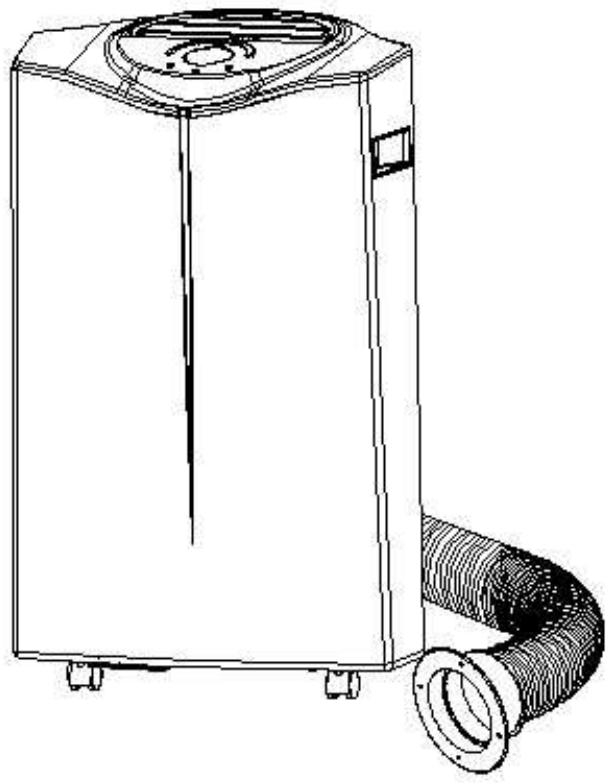

MOBY 100 / MOBY 100 ET

MANUEL d'utilisation

Veuillez tirer ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - France

Tel : [phone]

Fax:[phone]

Internet: www.purline.com

Specification techniques

Model no.	MOBY 100 ET
Capacité frigorifique	10000 BTU/hr
Puisance/Ampere consommation	2930 watts
	1050W/4.7A
Débit d'air	420m³/h
Capacité de déshumidification par heures	1.2 L/hr
Alimentation	220-240V~, 50Hz
Compresseur	rotatif
Réfrigérant	R410A
Nombre de vitesses	3
Timer	1 24 heures
Température de fonctionnement	Mode climatisation: 18 ~ 32°C
Tuyau de sortie	Ø 142 x 1500mm
Poids Net / Brut	33 kgs	33.5 kgs
Dimension	450 x 365 x 825 mm (WxDxH)

La sécurité d'abord

UTILISEZ L'APPAREIL EN POSITION VERTICALE SEULEMENT SUR UNE SURFACE PLANE ET A AU MOINS 50 CM DE TOUT OBJECT - NE PLACEZ PAS D'OBJET SUR L'APPAREIL OU SUR LES ORIFICES DE SORTIE D'AIR SURVEILLEZ ETROITEMENT LES ENFANTS ET LES ANIMUAX DOMESTIQUES QUAND L'APPAREIL EST EN FONCTIONNEMENT.

Securite electrique

POUR UTILISATION EN INTERIEUR SEULEMENT. - DEBRANCHER LA FICHE ELECTRIQUE LORSQUE L'UTILISATION DE L'APPAREIL N'EST PAS REQUISE. - NE PAS UTILISER DANS UN LOCAL HUMIDE OU UN ENVIRONMENT HUMIDE. - NE PAS TIRER SUR LE CORDON ELECTRIQUE. - SI LE CORDON ELECTRIQUE EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR UNE PERSONNE QUALIFIEE - LE FABRICANT OUSON REPREESNTANT - POUR EVITER TOUT DANGER

FIG. 1

FIG. 2

FIG. 3

Pour une efficacite maximum

• Ne pas excéder un volume de pièce supérieur à 50 m3 (environ 20m2)
• Fermer les portes et les fenêtres
• Fermer les rideaux et persiennes pendant la période du jour la plus chaude. Garder les filtres propres.
• Quand la température de la pièce a atteint le niveau désiré, réduire le point de consigne de l'appareil.

FIG. 4

N°Modèle	MOBA11F
Puisance Froid	11000 BTU/Hr3230 watts
Consommation en mode froid*	1120W/ 4.9A
Consommation en mode chaud	-
Capacité d'extraction d'eau	36 l / jour
Volume d'air (vitesse 3)	560 m³/h
Températures de fonctionnement	18° à 32°C
Réfrigérant	R410A
Quantité Réfrigérant	480 g
Gaine d'évacuation d'air	1500 mm
Poids Net	35 Kg

Remarque:

• Informations marquées * peuvent varier pour des raisons techniques. Pour plus de précisions, se référer à la plaque signalétique placée à l'arrière de l'appareil.
• L'information ci-dessus a été mesurée dans une salle calorifugée selon la réglementation EER : EN14511

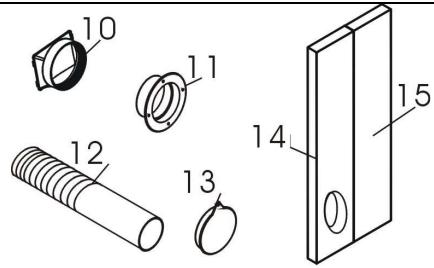

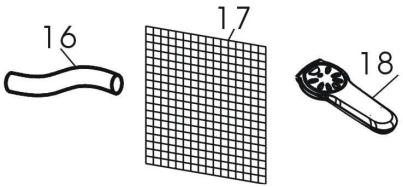

Description des accessoires

Avant	Arrière
FIG. 5	FIG.6
1. Tableau de Bord 2. Sortie d'air 3. Poignée 4. Roulette	5. Filtre à Air 6. Entrée d'air 7. Sortie d'air externe 8. Enrouleur de cable 9. Bouchon de drainage / point de drainage

1. Adaptateur interne pour insertion de la gaine à l'arrête de l'appareil.
2. Adaptateur externe permettant l'insertion de la gaine d'évacuation d'air externe (ou la sortie d'air murale ou fenêtre)
3. Gaine d'évacuation d'air
4. Cache adaptateur
5. Mousse pour combler l'espace d'ouverture vers l'extérieur.
6. Mousse pour combler l'espace.
7. Tube pour le drainage permanent
8. Filtre à air à charbon actif
9. Télecommande

• Monter le tuyau d'évacuation sur l'adaptateur fixé sur la mousse pour évacuer l'air chaud vers l'extérieur.
• Si la mousse est trop large, la couper afin de l'ajuster à la fenêtre.

Installation avec l'adaptateur de fenêtre FIG.9

Perforer un orifice de 151MM de diamètre dans le mur (ou la vitre) pour y installer l'adaptateur circulaire.

• Enlever l'adaptateur rectangulaire (celui qui n'est pas connecté avec l'ordinateur), et monter la gaine directement sur l'adaptateur de fenêtre.
• Lorsque l'appareil n'est pas utilisé, mettre le cache pour couvrir l'orifice.

Installation

Montage de l'appareil

Cet appareil est un CLIMATISEUR PORTABLE. Il peut être déplacé de pièce en pièce, de ce fait l'air rafraîchissant peut vous « suivre » partout. Le montage est facile, en dessous d'une fenêtre ou d'un mur.

Veuillez vous référer aux schémas suivants :

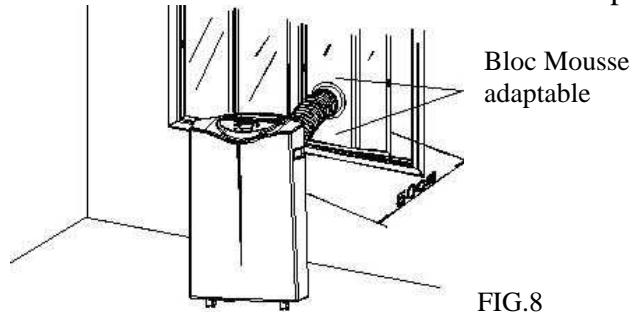

1. Installation avec utilisation des mousseaux adaptables

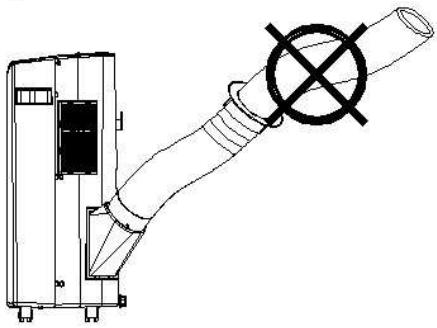

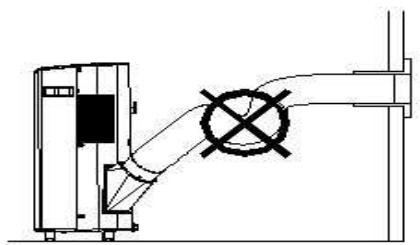

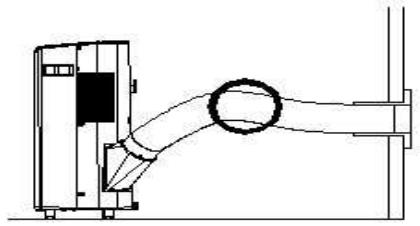

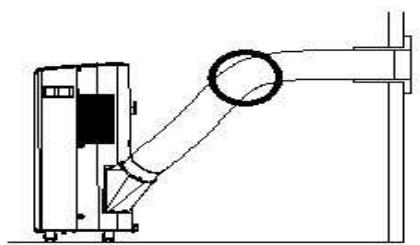

Installation de la gaine d'évacuation

Utiliser seulement la gaine fournie et attacher celle-ci à l'arête de l'appareil. Faire attention d'éviter tout noeud ou courbure trop importante de la gaine pour éviter de bloquer la sortie d'air chaud; un blocage important pourrait causer une surchauffe de l'appareil et l'arrêter pour cette raison. Le tuyau d'évacuation peut être éloigné de 300 à 1500 mm du mur. Il est recommandé de conserver une longueur de tuyau la plus courte possible.

ATTENTION! La longueur du tuyau de raccordement a été spécialement conçue pour cet appareil. Ne pas le remplacer ou le prolonger par vos propres moyens, cela pourrait causer un mauvais fonctionnement.

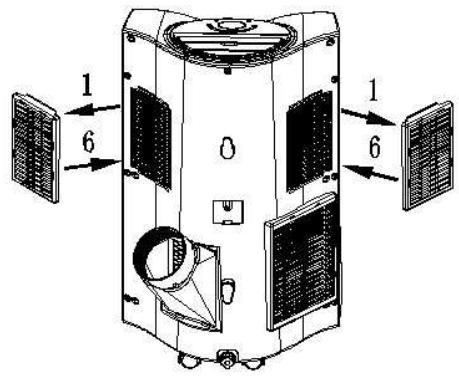

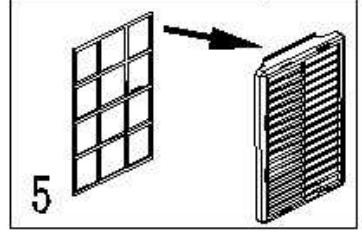

Installation du filtre à charbon

1. Enlever le cadre de l'appareil.

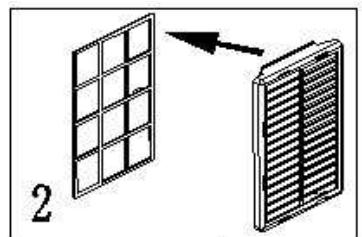

2. Séparer le calage du contrôle de son support.

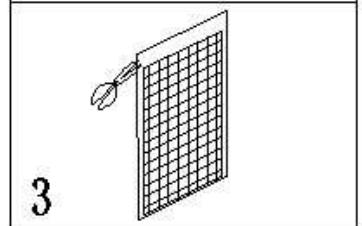

3. Enlever le film de plastique du filtre à charbon

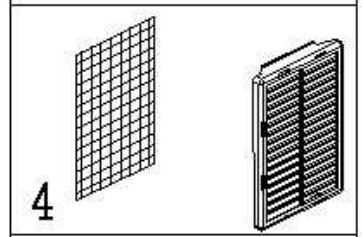

4. Insérer le filtre à charbon dans le cadre.
5. Servir le filtre en place avec son calage.
6. Ré-insérer le cadre avec contrôle dans l'appareil.

Tableau de bord

FIG.17

1. Interrupteur éteint / allumé.
2. Symbole du mode déshumidificateur / Bac plein
3. Indicateur de Mode Ventilation (Fan)
4. Indicateur de Mode
5. Indicateur mode chauffage (heat)
6. Indicateur d'unité de mesure Fahrenheit ou centigrade
7. Indicateur de la fonction de balayage.
8. Indicateur de la fonction « sommeil »
9. Commande pour la fonction « sommeil »
10. Commande de réglage de température, réglage plus bas.
11. Indicateur Température (S. T. = Set Temperature)
12. Indicateur de réception de signal infrarouge (pour votre télécommande)
13. Indicateur du décompte du temps pour la mise à l'arrêt programmée.
14. Commande de réglage de température, réglage plus haut.
15. Commande de la fonction mise à l'arrêt programmée.
16. Indicateur d'activation ou désactivation du TiO2/ Ioniseur
17. Commande d'activation ou déactivation du TiO2/ Ioniseur
18. Indicateur du volume de ventilation.
19. Indicateur du mode « Automatique »
20. Commande de la puissance de ventilation.
21. Indicateur du mode Climatisation.

Fonctionnement

1. Appuyez sur ON/OFF (Marche Arrêt), l'appareil démarre de lui-même.
2. Si la Température ambiance est plus élevée que 23°C, l'appareil fonctionnera en Mode Rafraîchissement.
3. Si la température ambiente est plus élevée que 20°C mais plus basse ou égale à 23°C, l'appareil fonctionnera en mode Ventilation
4. En dessous de 20°C, l'appareil fonctionnera en mode de Chaud. (Cette fonction est disponible seulement sur les modèles équipés pour Chaud et Froid)
5. Les témoins des fonctions correspondantes s'allument en même temps. * À noter! Le cadran d'affichage indique la température ambiante de 0°C à 50°C.

Pour interrompre le fonctionnement de l'appareil, appuyez à nouveau sur la touche ON/OFF (Marche/Arrêt).

Utilisation de la touche mode (choix des fonctions)

Appuyez sur la touche MODE pour sélectionner le mode de fonctionnement requis : Automatique, Rafraîchissement, Ventilation seule ou Chaud (La sélection « Chaleur » est disponible seulement sur les modèles ayant cette fonction). Le témoin de fonction correspondant s'allume.

Ajustement de la température

1. Appuyez sur la touche Haut / Bas (UP/Down) pour indiquer à l'appareil la température requise.
2. L'écran montre la température tandis que vous appuyez sur cette touche. Si vous cessez d'appuyer sur cette touche, il indique à nouveau la température ambiantes.
3. La température pré-enregistrée à l'usine est de 24°C en mode Rafraîchissement et de 20°C en Mode Chaud.

Ajustement des vitesses de ventilation

1. Appuyez sur la touche « Speed » (vitesse) pour désirer la vitesse de ventilation requise, Elevée, Moyenne, Faible. Le témoin lumineux de ventilation Haute ou Basse s'allumera à ce moment.
2. Si l'appareil est en mode Auto, il choisira de lui-même le mode de ventilation selon la température ambianté. (Le témoin lumineux correspondant s'allumera), à ce moment, l'interrupteur de vitesse ventilation n'est plus actif. (Invalidé)

Utilisation de la minuterie

1. Appuyez sur la touche TIMER (Minuterie) pour établir la durée de fonctionnement requise (de 1 à 24 heures, le témoin minuterie s'allume). Dès que la durée de fonctionnement établie est terminée, l'appareil s'arrête automatiquement. (L'afficheur numérique indique les heures au moment où la durée de fonctionnement est sélectionnée). Si la minuterie n'est pas utilisée le climatiseur fonctionne en mode continu.
2. Il est possible d'utiliser la minuterie pour pré-programmer le moment de mise en marche de l'appareil. Pour ce faire, il ne faut pas mettre les autres modes de fonctionnement en route. Si vous souhaitez que le climatiseur se mette en marche par exemple deux heures plus tard, il faut sélectionner 2 avec la minuterie. Le climatiseur se mettra automatiquement à fonctionner 2 heures plus tard.

Mode sommeil

1. En appuyant sur la touche « Sleep » (Mode Nuit), la température augmentera de 1°C au bout d'1 heure, puis d'un autre degré au bout de la 2ème heure et ensuite restera à sa température.
2. Appuyez de nouveau sur le bouton « SLEEP » (nuit), la température ajustée reviendra sur la température de pré-sélection.
3. L'appareil s'arrête automatiquement de fonctionner au bout de 12 heures d'opération.

Mode de balayage

Pressez la touche « SWING » afin d'ajuster le flux d'air. Vous disposez de 3 angles différents.

TIO2 et ioniseur :

La fonction TiO2 permet la purification de l'air par photocatalyse à froid. Elle permet l'élimination de toutes les bactéries, germes, etc.

Pour permettre en route cette dernière ou la ionisation, pressez le bouton TiO2/Ionizer, ces deux fonctionnements perceptent d'enrichir et de purifier l'air.

Télécommande

Toutes les fonctions ci-dessus peuvent être activées à partir de la télécommande. Cette télécommande nécessite 2 piles AAA (non fournies)

1- Afin de prolonger la vie du compresseur, après avoir éteint l'appareil, attendre au moins 3 minutes avant de le rallumer. 2- Le circuit de refroidissement s'éteindra si la température ambiante est inférieure à celle demandée. Le système de ventilation, cependant, continue de rechercher le niveau demandé. Si la température ambiante est plus élevée que le niveau de température choisi, le mode rafraîchissant se remettra en marche. 3- Au contraire, le mode chauffage s'arrête si la température ambiante est plus élevée que la température prescrite. (De même la ventilation continue de fonctionner au même niveau). Si la température ambiante baisse en dessous du point prescrit, le mode chauffage se remettra en route. 4- Cet appareil est équipé d'une fonction Antigivre. Lors de l'utilisation en mode chauffage, pendant une période de basses températures extérieures, il est possible que le chauffage cesse de fonctionner pendant un certain temps de façon à permettre au givre de fondre. Si ceci se produit, il convient d'attendre quelques temps avant que le mode chauffage se remette en marche de lui-même.

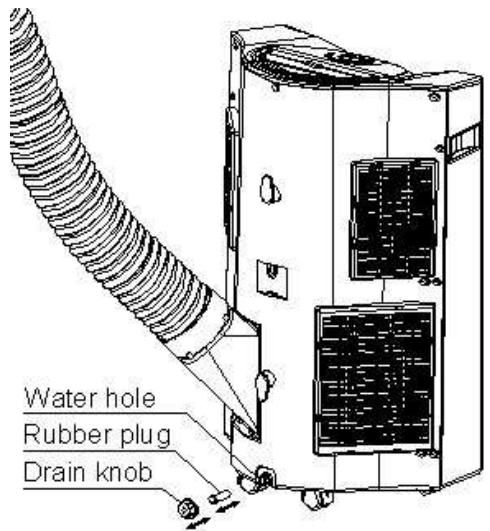

Drainage des condensats

Pendant le processus de rafraîchissement, une certaine quantité d'eau sera extraite par l'appareil. Lorsque le réservoir est plein :

1. Pour les modèles de type «Mécanique», le compresseur s'arrête, seul le ventilateur continue à faire circuler l'air. Le témoin (W. F.) Réservoir plein s'allume pour vous le signaler.
2. Pour les modèles de type « électronique », le ventilateur et le compresseur s'arrêtent. Le témoin lumineux «W. F.» clignote pour vous le signaler.

Pour faire redémarrer le climatiseur, il faut vider l'eau de l'une des façons suivantes :

1. Arrêter le climatiseur et éviter de le déplacer quand il est plein.
2. Placer un récipient (soucoupe par exemple) sous la sortie de drainage.
3. Enlever le capuchon et le bouchon du drain et laisser l'eau s'écouler dans le récipient.
4. Quand le récipient est presque plein, remettre le bouchon dans l'évacuation et vider le récipient.
5. Répéter l'opération jusqu'à ce que le réservoir du climatiseur soit vide.
6. Remettre l'appareil en marche ; le témoin lumineux ne devrait plus s'allumer.

Bouchon

Capuchon

Orifice de drainage

FIG.20

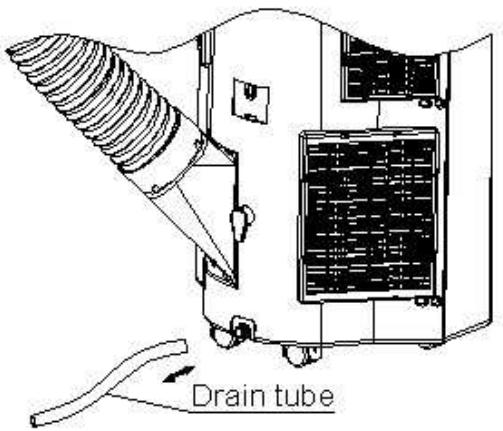

Si vous désirez faire fonctionner l'appareil sans avoir besoin de vider les eaux de condensation, veuillez opérer ainsi :

Enlever le capuchon de drainage et le bouchon du drain. Rangez-les pour utilisation ultérieure. - Connectez un tuyau de drainage permanent souple et laisser l'eau s'écouler par gravité en permanence vers un orifice de vidange. - Le tuyau couple peut être allongé tant que la connexion est faite en conformité et laisse l'eau s'écouler par gravité.

Capuchon Tuyau couple

1. Le drain doit être sous le niveau de la sortie.
2. Le témoin (W. F) Réserveir Plein ne fonctionnera pas dans ce cas.

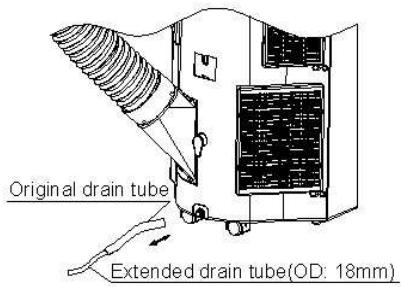

3. Si vous voulez rallonger le tube de drainage, vous pouvez le raccorder à un autre tube (18mm)

Tube d'origine

Tube de

rallonge

(18 mm)

Note spéciale pour les appareils avec la fonction chauffage :

FIG.26

Veuillez noter que lorsque vous utilisez le mode chauffage vous devez :

1. Installer correctement le tuyau de raccordement de façon à ce que l'air froid soit expulsé à l'extérieur. (Se référer au manuel d'utilisation pour la méthode correcte d'installation)
2. Fixer le tuyau de drainage de façon à ce que le circuit d'évacuation d'eau soit continu. (Drainage permanent).

Note importante

L'appareil chauffe uniquement lorsque la température ambiante est comprise entre 5°C et 27°C.

En mode chauffage, l'appareil ne peut pas fonctionner lorsque la température ambiente est inférieure à 5°C ou supérieure à 27°C. (En mode rafraîchissement, elle doit être comprise entre 18°C et 32°C.) En dehors de ces températures, l'appareil ne pourrait pas fonctionner correctement.

Nettoyage de la coque :

Utiliser un chiffon doux pour nettoyer l'extérieur de l'appareil.

Ne jamais utiliser de produits chimiques agressifs, d'essence, de détergents, de tissus traités chimiquement ou d'autres solutions purifiantes. Tous ces produits pourrait endommager l'appareil.

Nettoyage du filtre :

Utilisez un aspirateur ou tapotez légèrement le filtre pour enlever poussières et saletés; rincez-le à fond sous l'eau courante (au maximum 40°C).

Laissez-le sécher entièrement avant de le remettre en place.

A NOTER! Ne jamais utiliser l'appareil sans filtre.

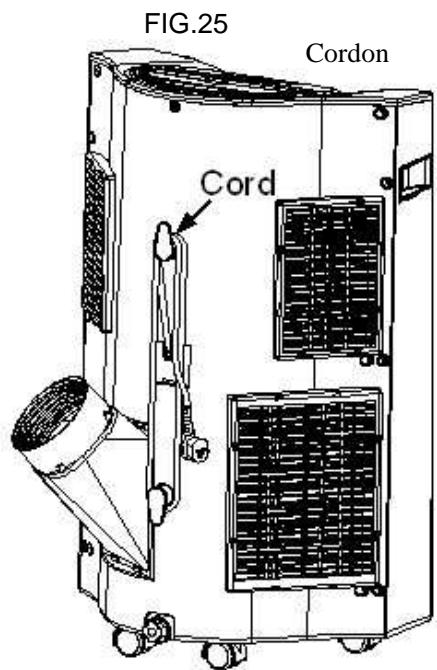

Stockage en fin de saison

• Débrancher l'appareil.
• Faire écouler l'eau condensée COMPLETEMENT (Voir «drainage»
• Nettoyer ou changer le filtre.
• Par temps ensoleillé, brancher l'appareil en mode ventilation quelques heures, afin que l'intérieur puisse sécher complètement.
• Il est recommandé de ranger l'appareil dans son carton d'origine.
• Ne pas poser d'objets sur le dessus du carton.

L'appareil est-il branché?

L'appareil ne fonctionne pas

un trop-plein d'eau clignote -

t'il ? (si oui, vider l'eau)

La température de la pièce

correspond-t-elle à ce que

l'appareil peut traiter?

La pièce est-elle trop ensoleillée ? (si cela est le cas, veuillez fermer vos rideaux)

Y aurait-il trop de fenêtres et de portes ouvertes?

Y aurait-il quelque chose dans la pièce qui produit beaucoup de chaleur ? Le contrôle est-il sale, encrassé ?

Les sorties/entrées d'air sont-elles obstruées?

La température de la pièce est-elle en dessous de celle sélectionnée?

L'appareil est-il placé sur une surface non plane ? Ceci provoquerait des vibrations.

Il doit être également placé sur une surface ferme, non inclinée.

Il est possible que la protection de surchauffe du compresseur soit activée.

Attendre que la température baisse.

L'appareil n'est pas très efficace

© N'ESSAYEZ JAMAIS DE REPARER OU DE DEMONTER L'APPAREIL VOUS-MEME.

Garantie :

1 an à partir de la date d'achat.

Pour se prévaloir de la garantie, prière d'apporter l'appareil ou de l'expédier PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.

TC-1039R
TC-1239R

delante	atras
FIG. 5	FIG.6
1. Pantalla 2. Salida de aire 3. Asa 4. Ruedas	5. Entrada de aire 6. Salida de aire 7. Recogedor de cable 8. Desague/ punto des drenaje
9. Adaptador interno permite la insertion del tubo atras del climatizador. 10. Adaptador externo, se可以选择 insertar a traces un muro o una ventana. 11. Tubo de evacuation de aire 12. Lamina de espuma 13. Mousse pour combler l'espace d'ouverture vers l'extérieur. 14. Mousse pour combler l'espace. 15. Tube pour le drainage permanent 16. Filtre à air à Charbon Actif 17. Télécommande	10 11 12 13 14 15 16 17 18

Montage de l'appareil

Installation du filtre à charbon

Pulse la tecla « SWING » par ajuster le flux de aire. Passerez de 3 angles différents :,, (Note: I've followed the instructions strictly, correcting only what was necessary according to the rules provided. The sentence structure remains as in the original text, even though it may not be entirely coherent.)
