5PX 1500I RT2U, 5PX 1500I RT2U NETPACK, 5PX 2200I RT2U, 5PX 2200I RT2U NETPACK, 5PX 3000I RT2U NETPACK, 5PX 3000I RT3U - Onduleurs EATON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (Alimentation Sans Interruption) double conversion en ligne
Marque	EATON
Modèles	5PX 1500I RT2U, 5PX 1500I RT2U NETPACK, 5PX 2200I RT2U, 5PX 2200I RT2U NETPACK, 5PX 3000I RT2U NETPACK, 5PX 3000I RT3U
Puissance	1500 VA / 1350 W à 3000 VA / 2700 W selon modèle
Tension d'entrée nominale	Monophasée 200-240 V, plage ajustable de 150 à 294 V
Tension de sortie	230 V (-10/+6 %), ajustable à 200/208/220/230/240 V
Fréquence de sortie	50/60 Hz ±0.1 Hz (mode batterie)
Batterie	Plomb-acide étanche sans entretien : 4 x 12 V / 7,2 Ah (1500 VA) à 6 x 12 V / 9 Ah (3000 VA)
Extension batterie	Jusqu'à 4 modules de batterie externes (EBM) en option
Autonomie	Variable selon la charge et le nombre d'EBM ; consulter le manuel pour les valeurs nominales
Interfaces de communication	Port USB, port RS232, slot pour carte de communication en option (NMC incluse sur modèles Netpack), contacts secs pour RPO/ROO
Prises de sortie	8 prises IEC C13 (dont 4 programmables par paire) + 1 prise 16 A (modèles 2200/3000)
Affichage	Écran LCD rétroéclairé avec touches de navigation
Dimensions (L x H x P)	RT2U : 438 x 86 x 400 mm (1500/2000 VA) ou 438 x 86 x 600 mm (2200/3000 VA) ; RT3U : 438 x 130 x 600 mm
Poids	Environ 15,5 kg (1500 VA) à 30 kg (3000 VA RT3U)
Température de fonctionnement	0 à 40 °C
Humidité relative	20 à 90 % (sans condensation)
Niveau sonore	< 45 dBA (1500/2000 VA) ou < 50 dBA (2200/3000 VA)
Normes	Sécurité : IEC 62040-1 ; CEM : IEC 62040-2 ; Performances : IEC 62040-3 ; Marquage CE
Fonctions principales	Mode Normal, Mode AVR, Mode Batterie, test batterie manuel et automatique, prises programmables, démarrage sur batterie, économie d'énergie, redémarrage automatique, commande à distance RPO/ROO
Entretien et nettoyage	Vérifier périodiquement les voyants et l'écran ; remplacer la batterie selon les instructions du manuel ; utiliser un chiffon sec pour le nettoyage
Sécurité	Risque de choc électrique ; ne pas ouvrir l'appareil ; batterie à traiter selon les réglementations locales ; utiliser des contacts secs isolés pour RPO/ROO
Pièces détachées et réparabilité	Batterie remplaçable par l'utilisateur ; autres réparations par le SAV agréé Eaton ; contacter le représentant local pour toute intervention

FOIRE AUX QUESTIONS - 5PX 1500I RT2U, 5PX 1500I RT2U NETPACK, 5PX 2200I RT2U, 5PX 2200I RT2U NETPACK, 5PX 3000I RT2U NETPACK, 5PX 3000I RT3U EATON

Comment démarrer l'onduleur pour la première fois ?

Branchez le cordon d'alimentation sur le secteur, puis appuyez sur le bouton Marche/Arrêt (symbole Ø) pendant au moins 2 secondes. L'écran LCD affiche 'Démarrage onduleur...'. Vérifiez que le voyant vert s'allume en permanence.

Que faire en cas de batterie faible ?

Lorsque l'alarme sonore émet un bip toutes les 3 secondes et que le voyant jaune clignote, la batterie est presque déchargée. Sauvegardez vos travaux et éteignez les équipements connectés. L'ASI s'arrêtera automatiquement peu après.

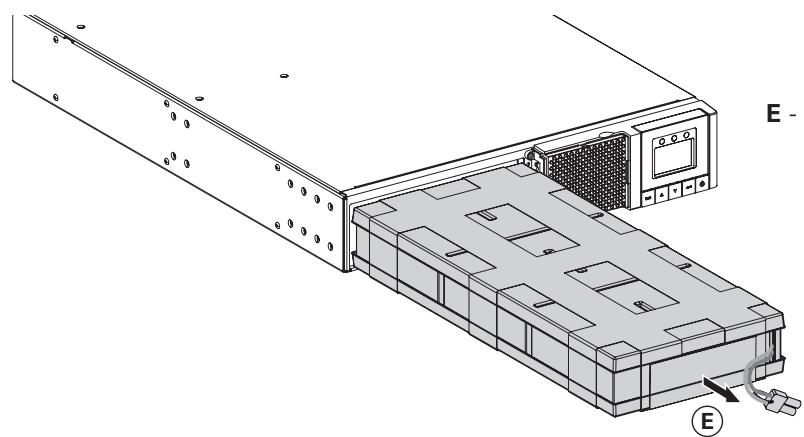

Comment remplacer la batterie interne ?

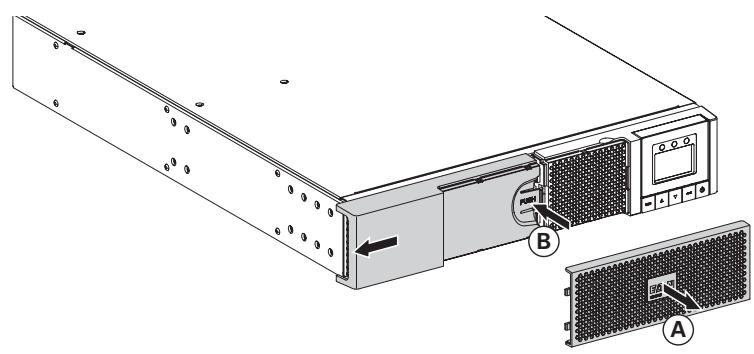

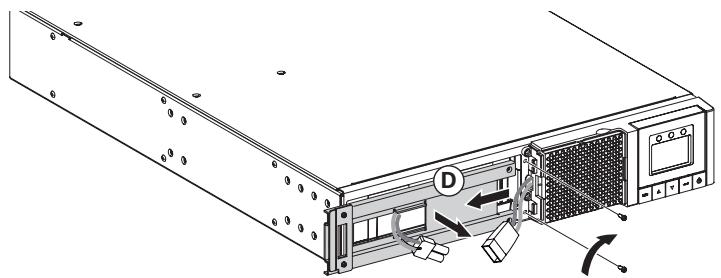

Retirez le panneau avant en appuyant sur les clips, débranchez les connecteurs de la batterie (ne tirez pas sur les câbles), dévissez le capot métallique et extrayez le module. Remplacez-le par une batterie d'origine Eaton et remontez en sens inverse. Consultez le manuel pour les précautions de sécurité.

Comment configurer les prises programmables ?

Accédez au menu 'Paramètres' > 'Paramètres entrée/sortie' > 'Segments de charge'. Vous pouvez définir les délais de démarrage et d'arrêt automatiques pour chaque groupe de prises (1 et 2). Utilisez les touches ▲/▼ pour parcourir et ← pour valider.

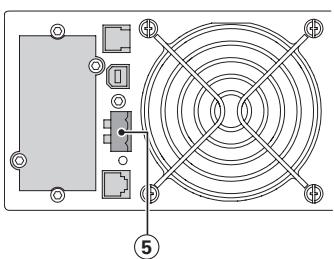

Comment utiliser les fonctions RPO (Remote Power Off) ou ROO (Remote ON/OFF) ?

Raccordez un contact sec normalement fermé entre les broches du connecteur (5) à l'arrière de l'ASI. Un contact ouvert arrête la sortie (RPO) ; un contact fermé permet la marche (ROO). La commande locale reste prioritaire. Le connecteur doit être exclusivement relié à des circuits TBTS.

Peut-on utiliser l'onduleur sans réseau électrique ?

Oui, grâce à la fonction Démarrage sans réseau (paramètre activé par défaut). Appuyez sur le bouton Marche/Arrêt pendant 2 secondes : l'ASI démarre sur batterie et alimente les équipements. Cette fonction peut être désactivée dans les paramètres ON/OFF.

Comment installer l'onduleur dans un rack 19 pouces ?

Utilisez le kit de montage fourni : fixez les rails dans la baie, puis glissez l'ASI sur les rails. Pour les modèles RT2U, vous pouvez aussi utiliser les supports pour position tour. Assurez-vous que la ventilation est suffisante (température 0-40°C).

Que signifient les voyants et l'écran LCD ?

Voyant vert fixe : fonctionnement normal. Voyant jaune fixe : mode batterie (1 bip/10s). Voyant jaune clignotant : batterie faible (1 bip/3s). Voyant rouge : alarme ou défaut. L'écran LCD affiche l'état, les mesures et les paramètres. Consultez le manuel pour les messages d'erreur.

Que faire en cas de surcharge ?

L'écran affiche 'Surcharge' et le voyant rouge s'allume. Débranchez immédiatement certains équipements pour réduire la charge en dessous de 105% de la capacité nominale. L'alarme se réinitialise automatiquement lorsque la charge redevient normale.

Comment mettre à jour le firmware de l'ASI ?

Utilisez le logiciel Eaton fourni sur le CD-ROM ou téléchargez la dernière version sur le site Eaton. Connectez l'ASI via le port USB ou RS232 à un ordinateur et suivez les instructions du logiciel. Le manuel indique que l'identification de l'ASI (version du micrologiciel) est accessible dans le menu 'Identification'.

MODE D'EMPLOI 5PX 1500I RT2U, 5PX 1500I RT2U NETPACK, 5PX 2200I RT2U, 5PX 2200I RT2U NETPACK, 5PX 3000I RT2U NETPACK, 5PX 3000I RT3U EATON

Manuel d'installation et d'utilisation

Tous droits réservés.

SAV et assistance :

Contacter votre représentant SAV local

Normes de certification

Directives relatives aux systèmes ASI :

• Sécurité : IEC 62040-1 : 2008 (C2) CEM : IEC 62040-2 : 2005 Performances : IEC 62040-3 : 2010

Marquage CE (EN 62040-1 : 2008 et EN 62040-2 : 2006 (C1))

Niveau d'émission classe B CISPR 22:2005 + A2 2006 (EN 55022)

Émission d'harmoniques : IEC 61000-3-2 édition 3.2 : 2009

Émission de scintillements : IEC 61000-3-3 édition 2 : 2008

La déclaration de conformité CE est disponible sur demande pour les produits avec un marquage CE. Pour obtenir une copie de la déclaration de conformité CE, contacter le service Qualité de l'énergie de la société Eaton ou consulter le site Web d'Eaton :

www.powerquality.eaton.com

Symboles spéciaux

Les symboles ci-après sont des exemples de symboles utilisés sur l'ASI ou les accessoires pour vous avertir d'informations importantes :

RISQUE DE CHOC ELECTRIQUE - Observer l'avis de risque associé au symbole de risque de choc électrique.

Consignes à suivre impérativement.

Ne pas jeter l'ASI ni les batteries de l'ASI dans les ordures ménagères.

Ce produit contient des batteries au plomb scellées à éliminer conformément aux instructions du présent manuel.

Pour plus d'informations, contacter votre centre local de recyclage/reutilisation de déchets dangereux.

Ce symbole indique que vous ne devez pas jeter des équipements électriques ou électroniques usagés dans les ordures ménagères. Pour plus d'informations, contacter ce centre local de recyclage/ réutilisation de déchets dangereux.

1.1 Respect de l'environnement 4

2. Présentation 5

2.1 Positions standards 5 2.2 Faces arrière 6 2.3 Panneau de commande et d'affichage 7 2.4 Description de l'écran LCD 8 2.5 Fonctions d'affichage 9 2.6 Paramètres utiliser 9

3. Installation 11

3.1 Déballage et vérification du contenu 11 3.2 Installation en position tour 12 3.3 Installation en position rack 12 3.4 Ports de communication 13 3.5 Raccordements avec un module FlexPDU (Power Distribution Unit) (Option) 14 3.6 Raccordements avec un module HotSwap MBP (en option) 14 3.7 Raccordement d'une ASI dépourvue de module FlexPDU ou HotSwap MBP 15

4. Fonctionnement 16

4.1 Mise en service et fonctionnement normal 16 4.2 Démarrage de l'ASI sur batterie 16 4.3 Arrêt de l'ASI 16 4.4 Fonctionnement sur batterie 16 4.5 Retour du réseau électrique 17 4.6 Utilisation des fonctions de commande à distance de l'ASI 17

5. Maintenance 18

5.1Dépannage 18 5.2 Remplacement du module batterie 19 5.3 Maintenance d'une ASI equipée d'un module HotSwap MBP 20

6. Annexes 21

6.1 Spécifications techniques 21 6.2 Glossaire 22

1. Introduction

Nous vous remercions d'avoir choisi un produit EATON pour la sécurité de vos applications.

La gamme 5PX a été élaborée avec le plus grand soin.

Pour exploiter au mieux les performances de votre ASI (Alimentation Sans Interruption), nous vous conseillons de prendre le temps de lire ce manuel.

Avant l'installation de 5PX, lisez le livre qui présente les consignes de sécurité à respecter.

Suivre ensuite les instructions du présent manuel.

Nous vous invitons à découvrir l'offre de EATON ainsi que les options de la gamme 5PX en visitant notre site Web : www.eaton.com, ou en contactant votre représentant EATON.

1.1 Respect de l'environnement

La société EATON s'est engagée dans une politique de protection et de préservation de l'environnement. Nos produits sont développés selon une démarche d'éco-conception.

Substances

Ce produit ne contient ni de CFC, ni de HCFC, ni d'ammoniaque.

Emballage

Pour améliorer le traitement des déchets et faciliter le recyclage, séparer les éléments de l'emballage.

• Le carton est composé de plus de 50% de carton recyclé.
• Les sacs et sachets sont en polyéthylène.
• Les matériaux constituant l'emballage sont recyclables et marqués du symbole d'identification

Matériaux	Abréviations	Numéro dans les symboles PET
Polyéthylène Téraphthalate	PET	01
Polyéthylène Haute Densité	HDPE	02
Polyvinyle Chloride	PVC	03
Polyéthylène Basse Densité	LDPE	04
Polypropylène	PP	05
Polystyrene	PS	06

Suivre les règlementations locales en vigueur pour l'élimination de l'emballage.

Fin de vie

La société EATON s'est engagée à traiter les produits en fin de vie selon les réglementations locales. EATON travaille avec des sociétés en charge de la collecte et de l'élimination de nos produits en fin de vie.

Produit

Le produit est composé de matériaux recyclables. Son démantèlement et sa destruction doivent se faire en accord avec les règlementations locales en vigueur concernant les déchets.

Le produit en fin de vie doit être déposé dans un centre de traitement des déchets électriques et électroniques.

Batterie

Le produit contient des batteries au plomb qui doivent être traitées suivant les règlementations locales en vigueur concernant les batteries.

Pour suivre ces règlementations et éliminer la batterie de manière propre, il est possible de l'extraire du produit.

5PX EBM (module batterie optionnel)

(1) Port de communication USB (2) Port de communication RS232 (3) Connecteur pour la reconnaissance automatique des modules de batterie optionnel (4) Logement pour carte de communication en option (5) Connecteur pour le raccordement d'une commande d'arrêt à distance (RPO) ou de marche/arrêt à distance (ROO). (6) Connecteur pour le raccordement de modules de batterie optionnels (7) Prise 16 A pour le raccordement des équipements (groupe primaire) (8) Deux groupes de 2 prises programmables pour le raccordement des équipements (groupes 1 et 2) (9) Groupe de 4 prises pour le raccordement des équipements (groupe primaire) (10) Prise pour le raccordement au réseau électrique d'alimentation

(12) Connecteurs pour le raccordement des modules batterie (vers l'ASI ou vers les autres modules batterie) (13) Connecteurs de reconnaissance automatique des modules batterie

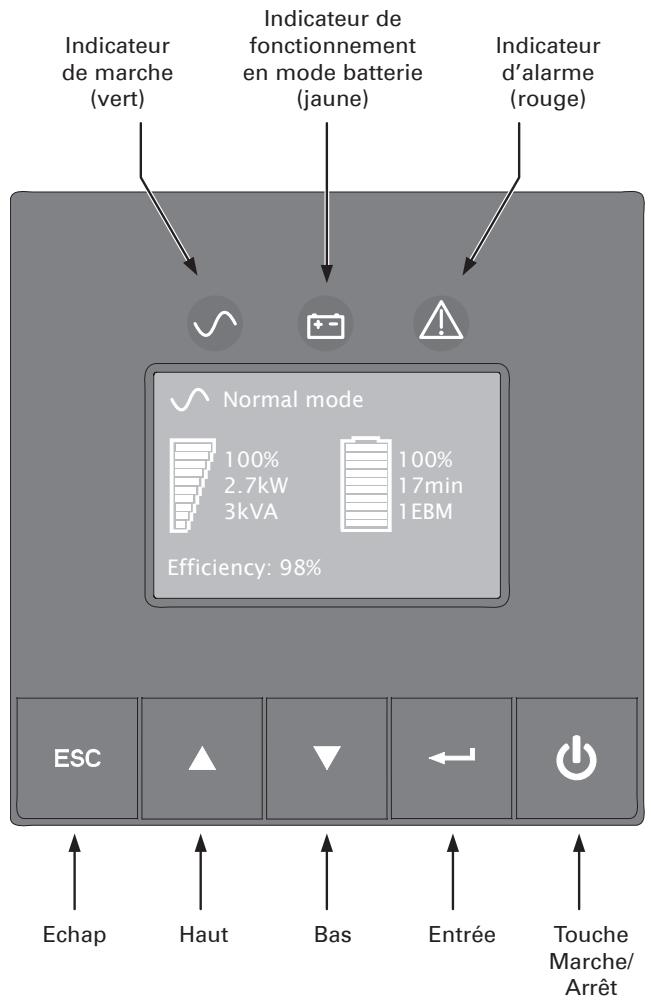

2.3 Panneau de commande et d'affichage

L'ASI dispose d'un écran LCD graphique à cinq touches. Celui-ci fournit des informations utiles sur l'ASI lui-même, l'état de charge, les événements, les mesures et les paramètres.

Le tableau ci-après montre l'objet et la description des indicateurs :

Indicateur	Etat	Description
Vert	Allumé	L'ASI fonctionne normalement
Jaune	Allumé	L'ASI est en mode batterie
	Clignotant	La tension de la batterie est en-dessous du niveau d'alarme
Rouge	Allumé	L'ASI a une alarme ou un défaut actif. Voir la section Dépannage à la page 18 pour plus d'informations

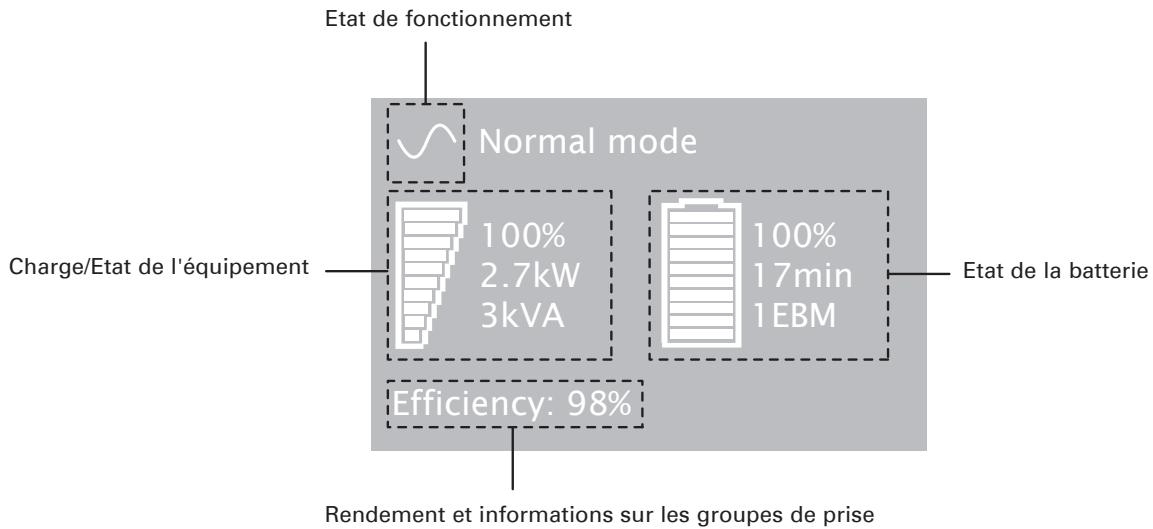

2.4 Description de l'écran LCD

Par défaut, ou après 5 minutes d'inactivité, l'écran LCD affiche l'économiseur d'écran. L'écran LCD rétroéclairé s'éteint automatiquement au bout de 10 minutes d'inactivité. Appuyer sur n'importe quelle touche pour rallumer l'écran.

Le tableau suivant décrit les informations d'état fournies par l'ASI.

Note. Si un autre indicateur apparait, voir la section Dépannage à la page 18 pour plus d'informations.

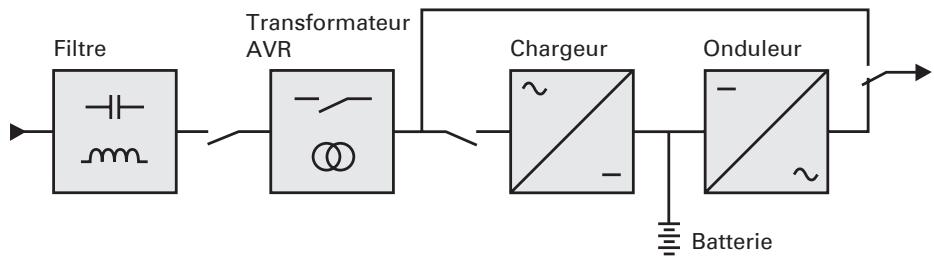

Etat de fonctionnement	Cause possible	Action
Mode Veille	L'ASI est à l'accêt, en attente d'une commande de démarrage par l'utilisateur.	L'équipement n'est pas mis en marche tant que le bouton ↓ n'est pas actionné.
Mode Normal	L'ASI fonctionne normalement.	L'ASI est en marche et protège l'équipement.
Mode AVR	L'ASI fonctionne normalement mais la tension utile est en dehors des seuils du mode Normal.	L'ASI alimente l'équipement via un dispositif de Régulation Automatique de Tension. L'équipement est toujours protégé normalement.
La LED de charge protégée est allumée Pas de signal sonore
Mode Batterie	Une panne secteur s'est produit et l'ASI est en mode Batterie.	L'ASI alimente l'équipement avec l'alimentation de la batterie.
La LED de la batterie est allumée. 1 bip émis toutes les 10 secondes
Fin d'autonomie de la batterie	L'ASI est en mode Batterie et la batterie est faible.	L'ajretissement est approximatif et le temps réel avant l'accêt peut varier de façon importante. Selon la charge de l'ASI et le nombre de modules de batterie en option, l'avertissement "Batterie faible" peut être émis avant que la batterie n'atteigne une capacité de 25 %.
La LED de la batterie clignote. 1 bip émis toutes les 3 secondes

2.5 Fonctions d'affichage

Appuyer sur la touche Entrée (←) pour activer les options de menu. Utiliser les deux touches du milieu (▲ et ↓) pour parcourir la structure des menus. Appuyer sur Entrée (←) pour sélectionner une option. Appuyer sur la touche ESC pour annuler ou revenir au menu précédent.

Arborescence de menus pour les fonctions d'affichage

Menu principal	Sous-menu	Affichage d'informations ou fonction du menu
Mesures		Charge W VA / Charge A pf / Sortie V Hz / Entrée V Hz / Batterie V min. / Rendement / Conso énergie
Commande	Segments de charge	Groupe 1 : ON / OFF (MARCHE / ARRET) Groupe 2 : ON / OFF (MARCHE / ARRET) Ces commandes modifiient les paramètres utiliser pour les segments de charge.
	Démarrer test batterie	Démarre un test manuel de la batterie
	Réinitialiser état des défauts	Efface le défaut actif
	Restaurer les réglages usine	Rétablit les valeurs initiales de tous les paramètres (redémarrage de l'ASI requis)
	Réinitialiser la consommation	Remet à zéro les valeurs de consommation
Paramètres	Paramètres locaux	Définit les paramètres généraux du produit
	Paramètres entrée/sortie	Définit les paramètres d'entrée et de sortie
	Paramètres MARCHE / ARRET	Définit les conditions de MARCHE / d'ARRET
	Paramètres batterie	Définit la configuration de la batterie
Journal des défauts		Affiche le journal des événements ou les alarmes
Identification		Type d'ASI / Référence / Numéro de série / Version micrologiciel /Adresse carte COM

2.6 Paramètres à utiliser

Le tableau suivant affiche les options que l'utilisateur peut modifier.

	Description	Paramètres disponibles	Paramètres par défaut
Paramètres locaux	Langue	[English] [François] [Deutsch] [Italiano] [Portugués] [Espanol] [Pýscényi] Menus, état, avertissements et alarmes, les défauts de l'ASI, le journal des événements et les paramètres sont dans toutes les langues	English Sélectionnable par l'utilisateur lors de la première mise en marche de l'ASI
	Paramètres écran LCD	Permet de modifier la luminosité et le contraste de l'écran LCD pour l'adapter aux conditions d'éclairage de la piece.
	Alarme sonore	[Oui] [Non] Permet d'activer ou de désactiver le signal sonore lorsqu'une alarme se produit.	Oui
Paramètres entrée / sortie	Tension de sortie	[200 V] [208 V] [220 V] [230 V] [240 V]	230 V Sélectionnable par l'utilisateur lors de la première mise en marche de l'ASI
	Seuils d'entrée	[Mode Normal] [Mode Etendu] Le mode Etendu permet une tension d'entrée plus BASSE (150 V) sans nécessiter le transfert vers la batterie. Ce mode peut être utilisé si la charge peut supporter une tension faible.	Mode Normal
	Sensibilité	[Elevée] [Faible] Elevée : pour des équipements sensibles. Faible : pour des équipements qui peuvent supporter une alimentation dégradée.	Elevée
	Segments de charge - Délai démarrage auto	[Pas de début] [1 s] [2 s]...[65354 s] Les équipements sont alimentés avec le début spécifique.	Groupe 1 : 3 s Groupe 2 : 6 s

2. Présentation

	Description	Paramètres disponibles	Paramètres par défaut
Paramètres entrefee/sortie	Segments de charge - Délai arrêt auto	[Désactiver] [0s] [1 s] [2 s]...[65354 s]Lors d'une coupure de courant, permet de prendre certaines équipements en marche tout en arrêtant d'autres équipements.Cette option permet d'économiser la batterie.	Groupe 1: DéactiverGroupe 2: Déactiver
	Préalarme de surcharge	[5 %] [10 %] [15 %] [20 %] ... [100 %] [105 %]Emet un avertissement lorsqu'un pourcentage de charge critique prédéfini est atteint.	[105 %]
Paramètres ON / OFF	Démarrage sans réseau	[Désactiver] [Activer]Permet au produit de démarrer sur batterie.	Activer
	Redémarrageforcé	[Désactiver] [Activer]Si cette option est réalisée sur Activer, lorsqu'une série d'arrêt est envoyée via le port de communication, elle permet, si le secteur est rétabli pendant la série, d'arrêter la sortie pendant 10 s.	Activer
	Redémarrageauto	[Désactiver] [Activer]Permet au produit de redémarrer automatiquement lorsque le secteur est rétabli après une décharge complète de la batterie.	Activer
	Economie d'énergie	[Désactiver] [Activer]Si l'option est réalisée sur Activer, l'ASI s'arrête après 5 min. sur batterie si aucune charge n'est détectée sur la sortie.	Déactiver
	Mode Veille	[Désactiver] [Activer]Si l'option est réalisée sur Déactiver, l'écran LCD et l'interface de communication s'éteindronn immediatement après l'arrêt de l'ASI. Si l'option est réalisée sur Activer, l'écran LCD et l'interface de communication restent allumés 1h30 min après l'arrêt de l'ASI.	Déactiver
	Commande à distance	[Désactiver] [Activer]Si l'option est réalisée sur Activer, les commandes d'arrêt et de redémarrage à partir du logiciel sont autorisées.	Activer
Paramètres batterie	Test automatique batterie	[Pas de test] [Tous les jours][Toutes les semaines] [Tous les mois]Disponible uniquement si le mode charge de la batterie est réalisé sur une charge constante.	Toutes les semaines (en charge constante, sinon selon la méthode de test de la batterie ABM)
	Avertissement batterie faible	[10 %] [20 %] [30 %] [40 %] [50 %] [60 %][70 %] [80 %] [90 %]L'alarme se déclenché lorsque le pourcentage définiti de capacité de la batterie est atteint.	20 %
	Niveau redémarrage batterie	[10 %] [20 %] [30 %] [40 %] [50 %] [60 %][70 %] [80 %] [90 %] [100 %]Si cette option est réalisée, le redémarrage automatique se produit lorsque le pourcentage de charge de batterie sélectionné est atteint.	0 %
	Mode charge batterie	[Cycles ABM] [Charge constante]	Cycles ABM
	Réglage nombre de modules de batterie en option	[0] [1] [2] [3] [4]L'ASI détecte automatiquement le nombre de modules de batterie externes connectés.	Détection automatique du nombre de modules de batterie externe, sinon 0
	Protection décharge profonde	[Oui] [Non]Si cette option est réalisée sur Oui, l'ASIprotège automatiquement la batterie d'une décharge profonde en adaptant le seuil de tension à la fin du temps de secours.	Oui

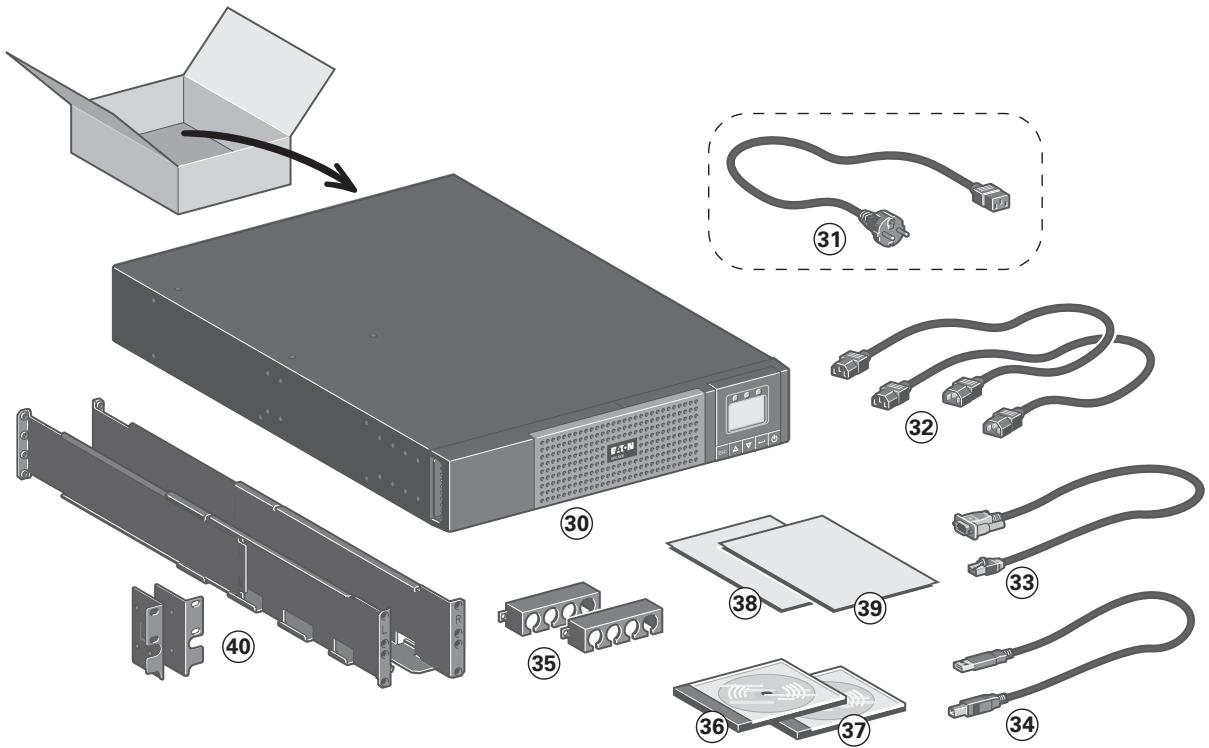

3.1 Déballage et vérification du contenu

(30) ASI 5PX (31) Cordon de raccordement au réseau électrique (modèles 5PX 2200 et 3000 uniquement). (32) 2 cordons pour raccorder les équipements. (33) Câble de communication RS232 (34) Câble de communication USB (35) 2 systèmes de fixation de câbles (36) CD-ROM du logiciel (37) CD-ROM du manuel (38) Consignes de sécurité (39) Quick start (40) Kit de montage pour rack 19 pouces

Éléments fournis selon la version ou en option

(41) 2 supports pour la position "tour" (version RT 2U uniquement) (42) Module FlexPDU (option) (43) Cordons de raccordement du module FlexPDU avec l'ASI (44) Carte de communication NMC (option, en standard sur les modèles Netpack) (45) Module HotSwap MBP (option) (46) Cordons de raccordement du module HotSwap MBP avec l'ASI

Les emballages doivent être éliminés conformément aux règlementations en vigueur concernant les déchets.

Ils portent des symboles de recyclage pour faciliter le tri.

3.2 Installation en position tour

Nota.: les 2 supports d'installation à la verticale sont utilisés sur la version RT 2U uniquement.

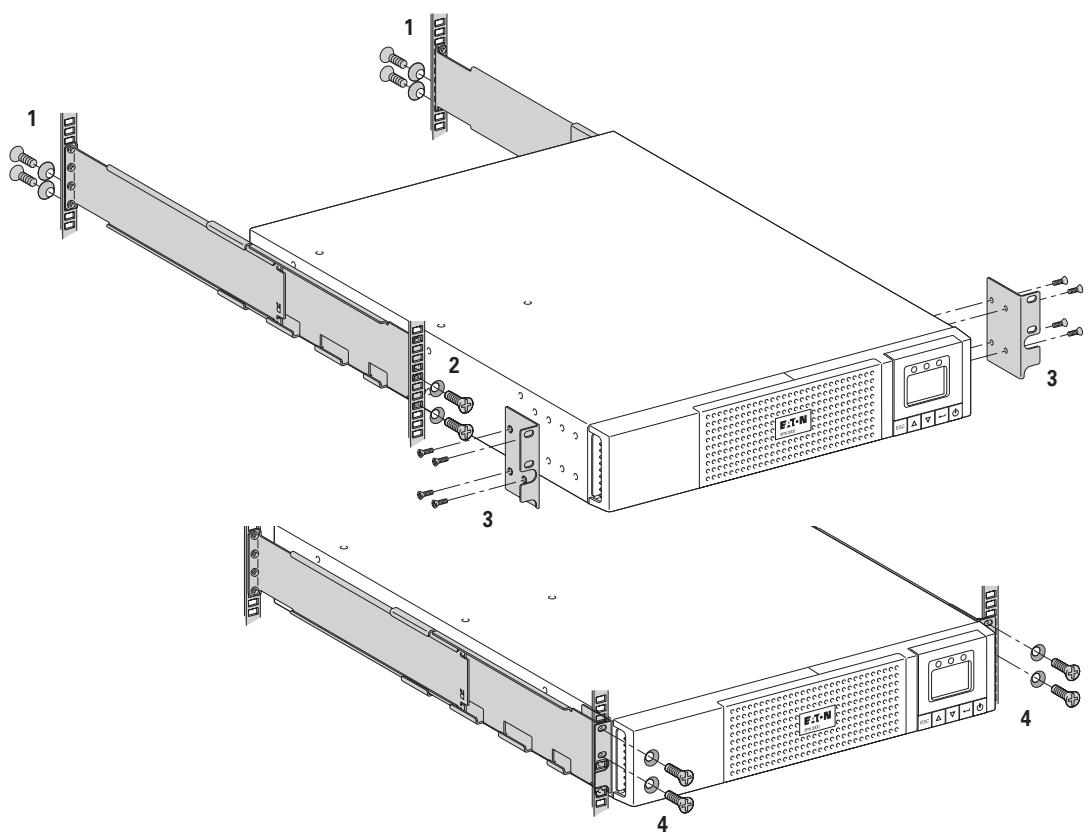

3.3 Installation en position rack

Suivre les étapes 1 à 4 pour le montage du module sur ses rails.

Les rails et le nécessaire de montage sont fournis par EATON.

3.4 Ports de communication

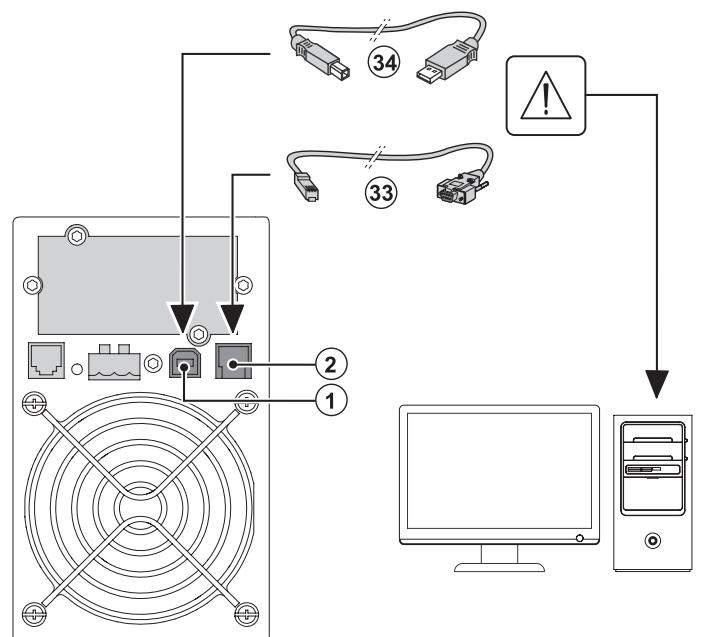

Raccordement du port de communication RS232 ou USB (facultatif)

Le port de communication RS232 et le port de communication USB ne peuvent fonctionner simultanément.

1. Connecter le câble de communication RS 232 (33) ou USB (34) sur le port série ou USB de l'équipement informatique.
2. Connecter l'autre extrémité du cable de communication (33) ou (34) sur le port de communication USB (1) ou RS232 (2) de l'ASI.

L'ASI peut désormais dialoguer avec un logiciel d'administration, de personnalisation ou de sécurité EATON.

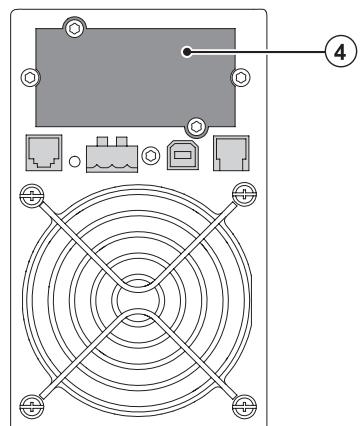

Installation des cartes de communication (option, en standard pour les versions Netpack)

Il n'est pas nécessaire d'arrêter l'ASI pour installer la carte de communication :

1. Oter le plastron (4) de l'ASI fixé par des vis.
2. Insérer la carte de communication dans l'emplacement prévu.
3. Fixer le plastron de la carte à l'aide des vis.

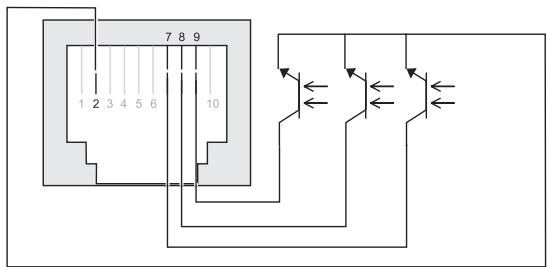

Caractéristiques du port de communication par contact (facultatif)

Broches 1,3,4,5,6,10: non utilisées Broche 2 : commun utiliseur Broche 7 : batterie faible Broche 8: fonctionnement sur batterie Broche 9: ASI en marche, charge alimentée

n. o. : contact normalement ouvert

Quand une information est active, le contact est fermé entre la broche commune 2 et la broche de l'information correspondante.

Caractéristiques des contacts (optocoupleurs)

Tension: 48V DC max Courant: 25mA max - Puissance: 1,2W

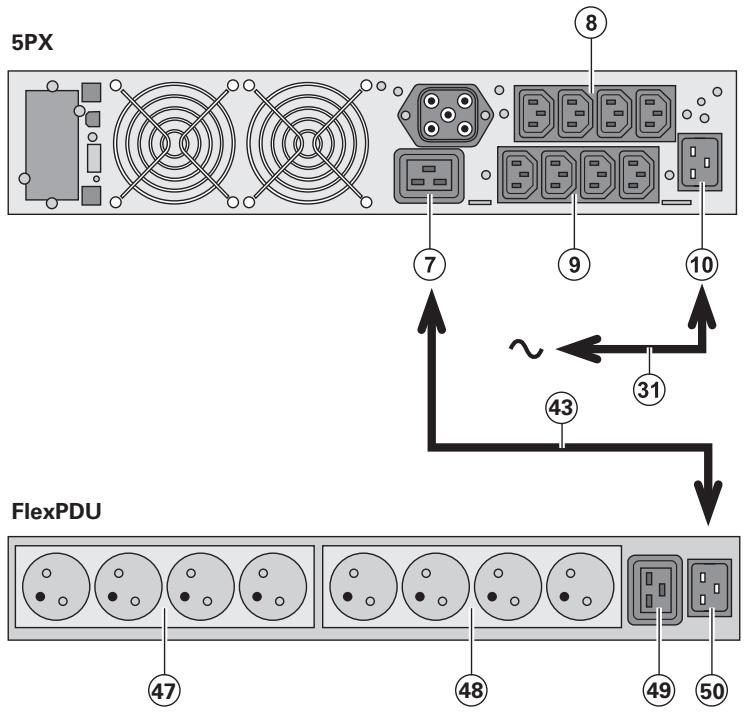

3.5 Raccordements avec un module flexpdu (power distribution unit) (option)

1. 5PX 2200i / 3000i : relier la prise d'entrée (10) de l'ASI au réseau électrique à l'aide du cordon (31) fourni.

5PX 1500i / 2000i : utiliser le cordon d'alimentation de l'équipement à protéger.

1. 5PX 2200i / 3000i: relier la prise d'entrée réseau électrique du module FlexPDU (50) à la prise de sortie (7) de l'ASI à l'aide du cordon (43) fourni.

5PX 1500i / 2000i : relier la prise d'entrée réseau électrique du module FlexPDU (50) à une des prises (9) de sortie.

Ce câble et ces prises sont repérés en rouge.

1. Connecter les équipements sur les prises (47), (48) et (49) du module FlexPDU. Ces prises sont de type différent selon la version du module FlexPDU.
2. Verrouiller les câbles en position avec les brides métalliques des prises.

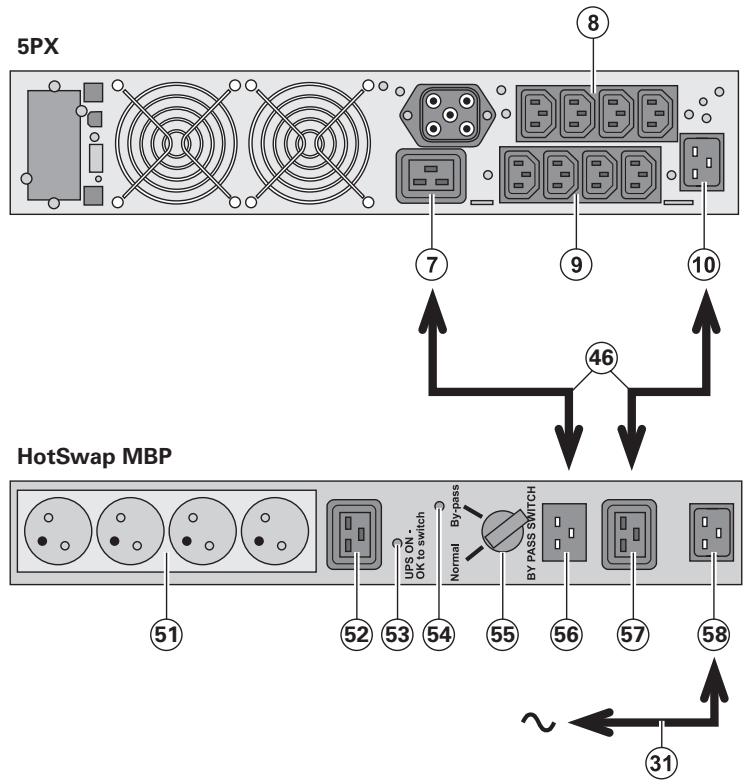

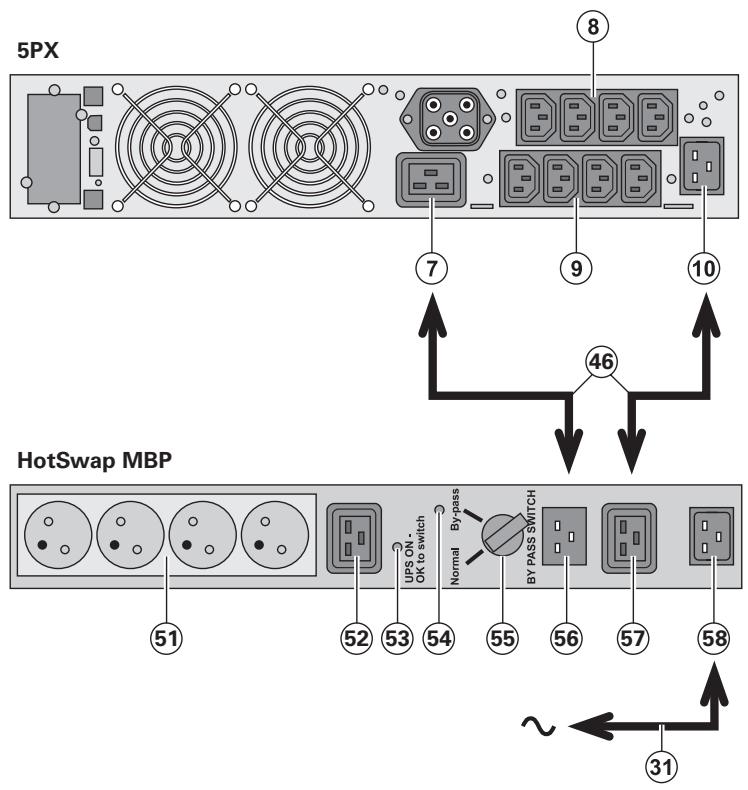

3.6 Raccordements avec un module hotswap MBP (en option)

Le rôle du module HotSwap MBP est de permettre la maintenance et éventuellement le remplacement de l'ASI sans affecter l'alimentation électrique des équipements connectés (fonction HotSwap).

1. Relier la prise d'entrée (58) du module HotSwap MBP au réseau électrique à l'aide du cordon (31) fourni.
2. Relier la prise d'entrée réseau électrique de l'ASI (10) à la prise "UPS Input" (57) du module HotSwap MBP, à l'aide du cordon (46) fourni. Ces câbles et prises sont repérés en bleu.
3. Relier la prise de sortie (7) de l'ASI à la prise "UPS Output" (56) du module HotSwap MBP, à l'aide du cordon (46) fourni.

5PX 1500i : relier une des prises de sortie (9) de l'ASI à la prise "UPS Output" (56) du module HotSwap MBP.

Ces câbles et prises sont repérés en rouge.

1. Connecter les équipements sur les prises de sortie (51) et (52) du module HotSwap MBP. Ces prises sont de type différent selon la version du module HotSwap MBP.

Attention: ne pas utiliser les sorties (8) et (9) pour alimenter l'équipement car l'utilisation du commutateur (55) sur le module HotSwap MBP couperait alors l'alimentation de l'équipement.

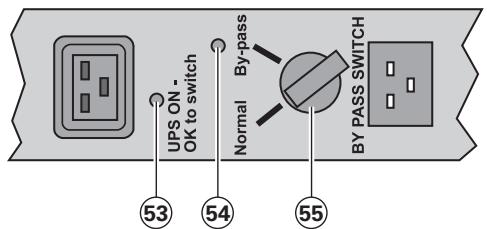

Fonctionnement du module hotswap MBP

Le module HotSwap MBP utilise un commutateur rotatif (55) à 2 positions :

Normalement les équipements sont alimentés par l'ASI, le voyant (53) est allumé.

Bypass, les équipements sont alimentés par le réseau électrique. Le voyant (54) est allumé.

Mise en service de l'asi avec le module hotswap MBP

1. Vérifier que l'ASI est raccordée correctement au module HotSwap MBP.
2. Placer le commutateur (55) en position Normal.
3. Mettre en marche l'ASI en appuyant sur le bouton Marche/Arrêt Ø sur la face avant de l'ASI.

Les équipements sont alors alimentés par l'ASI.

Le voyant (53) "UPS ON - OK to switch" s'allume sur le module HotSwap MBP.

Test du module hotswap MBP

1. Placer le commutateur (55) en position By-pass et vérifier que les équipements sont alors toujours alimentés.
2. Remettre le commutateur (55) en position Normal.

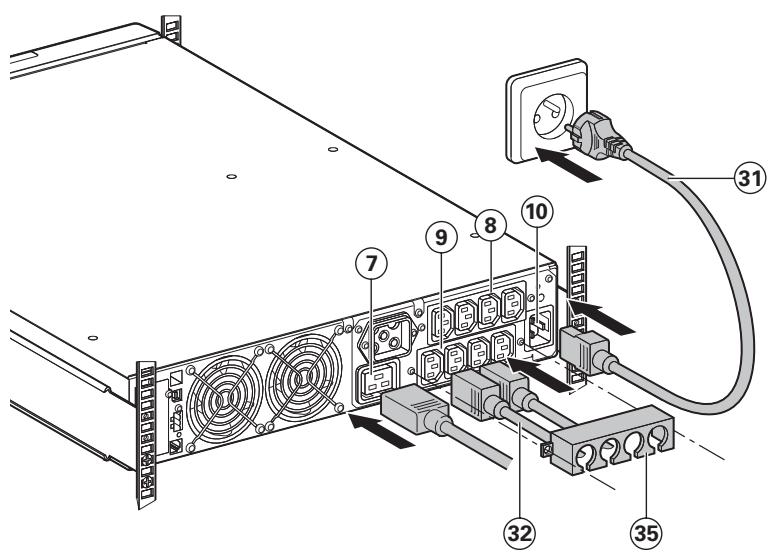

3.7 Raccordement d'une ASI dépourvue de module flexpdu ou hotswap MBP

Vérifier que les indications portées sur la plaque d'identification située à l'arrière de l'appareil correspondent au réseau électrique d'alimentation et à la consommation électrique réelle des équipements.

1. 5PX 1500i / 2000i : connecter la prise d'entrée (10) de l'ASI au réseau électrique à l'aide du cordon d'alimentation de l'équipement à protégérer. 5PX 2200i / 3000i : connecter le cordon d'alimentation (31) fourni (250 V - 16 A) sur la prise (10), puis sur la prise du réseau électrique d'alimentation.
2. Raccorder les équipements à l'ASI à l'aide des cordons (32). Connecter de préférence les équipements prioritaires sur les 4 prises (9) et les équipements non prioritaires sur les 4 prises (8) programmables par paire (1 et 2). Pour les modèles 5PX 2200i / 3000i, connecter les équipements de plus forte puissance sur la prise (7) qui peut délivrer un courant de 16 A.

Pour pouvoir programmer l'arrêt des prises (8) en cours d'autonomie batterie et optimiser ainsi la durée de cette autonomie, vérifier les paramètres d'entrée/sorting.

1. Verrouiller le raccordement en fixant le système de maintien des câbles (35).

Note. L'appareil recharge sa batterie dès qu'il est raccordé au réseau électrique, même sans appuyer sur le bouton (b).

Après la première mise sous tension, il faudra au moins 8 heures pour que la batterie puisse fournir l'autonomie nominale.

4.1 Mise en service et fonctionnement normal

Pour démarrer l'ASI :

1. Vérifier que le cordon d'alimentation de l'ASI est connecté.
2. L'écran sur le panneau avant de l'ASI s'allume et affiche le logo EATON.
3. Vérifier que l'écran d'état de l'ASI affiche (b).
4. Appuyer sur le bouton sur la face avant de l'ASI pendant au moins 2 secondes. L'afficheur de l'ASI change l'état en "Démarrage onduleur...".
5. Vérifier si l'afficheur de l'ASI pour voir les alarmes déclenchées ou les avertissements. Résoudre les alarmes avant de continuer. Voir la section "Dépannage" à la page 18. Si l'indicateur est allumé, ne pas continuer tant qu'il reste des alarmes actives. Vérifier l'état de l'ASI sur la face avant pour voir les alarmes actives. Corriger les alarmes et redémarrer si nécessaire.
6. Vérifier que le voyant s'allume en permanence, en indiquant que l'ASI fonctionne normalement et que toutes les charges sont sous tension et protégées. L'ASI doit être en mode Normal.

4.2 Démarrage de l'asi sur batterie

Avant d'utiliser cette fonction, l'ASI doit avoir été mise sous tension avec le réseau présent au moins une fois. Le démarrage sur batterie peut être désactivé. Voir le paramètre "Démarrage sans réseau" dans les "Réglages ON/OFF" à la page 10.

Pour démarrer l'ASI sur la batterie :

1. Appuyer sur le bouton sur la face avant de l'ASI jusqu'à ce que l'afficheur s'allume et indique l'état "Démarrage onduleur...". L'ASI passe du mode Veille au mode Batterie. Le voyant + - est allumé en continu. L'ASI alimente votre équipement.
2. Vérifier si l'afficheur de l'ASI affiche des alarmes actives ou des avertissements à côté de la mention "Mode Batterie" et des messages indiquant l'absence d'alimentation de l'équipement. Les problèmes ayant généré des alarmes doivent d'abord être résolus. Voir la section "Dépannage" à la page 18. Vérifier l'état de l'ASI sur la face avant pour voir les alarmes actives. Corriger les causes de celles-ci et redémarrer si nécessaire.

4.3 Arrêt de l'asi

Pour arrêter l'ASI :

1. Appuyer pendant trois secondes sur le bouton sur la face avant. L'ASI commence à émettre un signal sonore et indique l'état "Arrêt onduleur...". L'ASI passe alors en mode Veille et l'indicateur s'éteint.

Transfert sur batterie

• Les équipements connectés continuent à être alimentés par l'ASI quand le réseau électrique n'est plus disponible. L'énergie fournie provient de la batterie.
• Les indicateurs et [±] sont allumés en permanence. L'alarme sonore émet un bip toutes les 10 secondes.

Les équipements connectés sont alimentés à partir de la batterie.

Seuil de préalarme de fin d'autonomie batterie

• Les indicateurs et + sont allumés en permanence.
• L'alarme sonore émet un bip toutes les 3 secondes.

L'autonomie batterie restante est faible. Fermez toutes les applications des équipements connectés car l'arrêt automatique de l'ASI est imminent.

Fin d'autonomie batterie

L'écran LCD affiche "Fin d'autonomie". - Tous les voyants s'éteignent. L'alarme sonore s'arrête.

4.5 Retour du réseau électrique

Après la coupure, l'ASI redémarre automatiquement au retour du réseau électrique (à moins que cette fonction n'ait été désactivée via la personnalisation de l'ASI) et les équipements sont à nouveau alimentés.

4.6 Utilisation des fonctions de commande à distance de l'asi

5PX dispose au besoin de deux dispositifs de commande à distance.

RPO: Remote Power Off permet à un contact distant d'arrêter la sortie de l'ASI. Le redémarrage de l'ASI nécessite une intervention manuelle. - ROO: Remote ON/OFF permet d'actionner à distance le bouton ( ) pour arrêter/redémarrer l'ASI.

Ces fonctions sont obtenues par l'ouverture du contact que l'on raccorde entre les broches appropriées du connecteur (5) sur la face arrière de l'ASI (voir figures ci-après).

Raccordement et test des commandes à distance

1. Vérifier que l'ASI est en position arrêt et que le réseau électrique d'alimentation est déconnecté.
2. Oter le connecteur (5) en dévissant les vis.
3. Raccorder un contact sec isolé, de type normalement fermé (60 Vdc / 30 Vac max, 20 mA max, section de câble de 0,75mm²) entre les deux broches du connecteur (5), voir figure.

Contact ouvert: arrêt de l'ASI

Contact fermé : mise en marche de l'ASI (ASI branchée au réseau et au réseau présent)

Nota : la commande locale Marche/Arrêt par le bouton () reste prioritaire par rapport à la commande à distance.

Contact ouvert : arrêt de l'ASI, le voyant s'allume.

Pour revenir en fonctionnement normal, désactiver le contact externe d'arrêt à distance et redémarrer l'ASI par le bouton

1. Emboîter le connecteur (5) à son emplacement sur la face arrière de l'ASI.
2. Raccorder et redémarrer l'ASI selon les procédures décrites précédemment.
3. Activer le contact externe d'arrêt à distance pour tester la fonction.

Attention: ce connecteur doit être exclusivement relié à des circuits de niveau TBTS (Très Basse Tension de Sécurité).

5.1 Dépannage

Etat de fonctionnement	Cause possible	Action
Batteries déconnectées	L'ASI ne reconnaît pas les batteries internes	Si l'état persististe, contacter votre représentant SAV
	Les batteries sont débranchées.	Vérifier que toutes les batteries sont branchées correctement. Si l'état persististe, contacter votre représentant SAV.
Surcharge	Les besoin en alimentation dépassent la capacité de l'ASI (supérieurs à 105 % de la capacité nominale)	Débrancher certains équipements de l'ASI. L'ASI continue de fonctionner mais peut s'arrêté si la charge augmente. L'alarme est réinitialisée lorsque l'état devient inactif.
Fin de vie de la batterie	La fin de vie de la batterie est atteinte.	Contacter votre représentant SAV pour le remplacement de la batterie.
Evénement	Un événement ASI s'est produit.
	Exemple: coupure de l'alimentation à distance, le contact RPO a été activé pour arrêtier l'ASI et empêche maintainant le redémarrage.	Ramener le contact dans sa position normale et appuyer sur le bouton ↓ pour redémarrer.
Défaut de l'ASI	Une panne interne s'est produit sur l'ASI	L'ASI ne protège plus l'équipment. Nota. Relever le message d'alarme et le nombre de série de l'ASI, puis contacter votre représentant SAV.

Dépannage d'une ASI équipée d'un module HotSwap MBP

	Indication	Diagnostic	Correction
1	Les équipements raccordés ne sont plus alimentés lorsque le commutateur rotatif (55) du module HotSwap MBP est en position Bypass (Dérivation).	● Les équipements sont raccordés en sortie de l'ASI au lieu d'être raccordés sur le module HotSwap MBP. ● Le cordon du réseau électrique est raccordé en entrée de l'ASI au lieu d'être raccordé sur le module HotSwap MBP.	Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir section 3.6).
2	Les équipements raccordés ne sont pas alimentés lorsque le commutateur rotatif (55) du module HotSwap MBP est en position Normal.	● L'ASI est à l'arrêt. ● Le câblage n'est pas conforme entre l'ASI et le module HotSwap MBP.	● Démarrer l'ASI. ● Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir section 3.6).
3	Les équipements raccordés ne sont pas alimentés en cas de coupure du réseau électrique.	● Le commutateur rotatif (55) du module HotSwap MBP est en position Bypass (Dérivation). ● Le câblage n'est pas conforme entre l'ASI et le module HotSwap MBP.	● Mettre le commutateur rotatif (55) du module HotSwap MBP en position Normal. ● Vérifier le câblage entre l'ASI et le module HotSwap MBP (voir section 3.6).

Rappel sur les consignes de sécurité

La batterie présente un risque d'électrocution et un courant de court-circuit élevé. Les précautions suivantes doivent être prises pour toute intervention sur les éléments batterie :

• Retirer des mains montres, bagues, alliances, bracelets ou tout autre objet métallique,
• Utiliser des outils dont le manche est isolé.

Démontage du module batterie

A - Retirer la partie centrale de la face avant. B - Retirer la partie gauche de la face avant en appuyant sur le bouton puis en faisant glisser celle-ci.

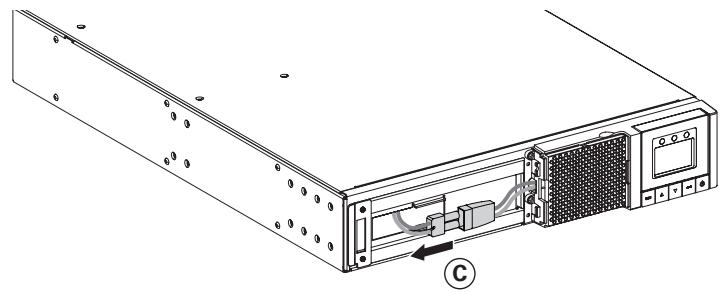

C - Débrancher le bloc batterie en séparant les 2 connecteurs (ne jamais tirer sur les câbles).

D - Enlever le capot métallique de protection batterie fixé par 2 vis.

E - Extraire le module batterie en tirant sur la languette plastique et procéder à son remplacement.

Installation du nouveau module batterie

Réaliser les opérations décrites ci-dessus en sens inverse.

• Pour préserver la sécurité et le même niveau de performance, utiliser des éléments batterie fournis par EATON. Veiller à bien enforcer les parties mâle et femelle du connecteur lors du raccordement.

5.3 Maintenance d'une ASI équipée d'un module hotswap MBP

Le rôle du module HotSwap MBP est de permettre la maintenance et éventuellement le remplacement de l'ASI sans affecter l'alimentation électrique des équipements connectés (fonction HotSwap).

Maintenance

1. Placer le commutateur (55) en position By-pass : le voyant rouge du module HotSwap MBP s'allume pour indiquer que les équipements sont alimentés directement par le réseau électrique.
2. Arrête l'ASI en appuyant sur le bouton sur la face avant de l'ASI : le voyant (53) "UPS ON - OK to switch" s'éteint, l'ASI peut alors être déconnectée et replacée.

Retour en fonctionnement normal

1. Vérifier que l'ASI est raccordée correctement au module HotSwap MBP.
2. Mettre en marche l'ASI en appuyant sur le bouton sur la face avant de l'ASI : le voyant (53) "UPS ON - OK to switch" s'allume sur le module HotSwap MBP (sinon il y a erreur de raccordement du module HotSwap MBP avec l'ASI).
3. Mettre le commutateur (55) en position Normal : le voyant rouge du module HotSwap MBP s'éteint.

6.1 Spécifications techniques

	5PX 1500i RT2U	5PX 2000i RT2U	5PX 2200i RT2U	5PX 3000i RT2U	5PX 3000i RT3U
Puisance de sortie	1500 VA1350 W	2000 VA1800 W	2200 VA1980 W	3000 VA2700 W	3000 VA2700 W
Réseau électrique d'alimentation● Tension d'entrée nominale● Plage de tension d'entrée● Plage de fréquence d'entrée	Monophasée 200-240 Vde 160 à 294 V (1)47 à 70 Hz (réseau 50 Hz), 56,5 à 70 Hz (réseau 60 Hz) (2)
Sortie en mode batterie● Tension● Fréquence	230 V (-10/+6 %) (3)50/60 Hz ±0.1 Hz
Batterie(au plomb étanche sansentretien)● Standard	4 x 12 V7.2 Ah	4 x 12 V9 Ah		6 x 12V9Ah
● Extension possible(jusqu'à 4 modulesde batterie en option)	5PX EBM 48V RT2U (4)			5PX EBM 72 VRT2U (5)	5PX EBM 72 VRT3U (5)
Environnement● Température defonctionnement● Température de stockage● Humidité relative● Niveau de bruit	0 à 40 °C-15 à +50 °C20 à 90 % (sans condensation)
	< 45 dBA			< 50 dBA

(1) Seuils haut et bas ajustables par les paramètres de l'ASI (jusqu'à 150-294 V). (2) Jusqu'à 40Hz en mode de sensibilitéasse (programmable par les paramètres de l'ASI). (3) Ajustable jusqu'à 200/208/220/230/240 V (23 % de déclassement à 200 V, et 10 % de déclassement à 208 V sur 2.2 kVA, 17 % de déclassement à 200 V sur 3 kVA) (4) 5PX EBM 48V RT2U: 2 chaînes de 4 x 12 V/9 Ah. (5) 5PX EBM 72V RT2U et 5PX EBM 72V RT3U: 2 chaînes de 6 x 12 V / 9 Ah.

Lorsque l'appareil est utilisé dans la zone UE 16 A, 250 V conformément à la norme CEI/EN 60898-1;

Lorsque l'appareil est utilisé en Amérique 20 A, 250 V.

Ce produit est conçu pour les systèmes de distribution de puissance IT.

6.2 Glossaire

Autonomie	Temps pendant lequel les équipements sont alimentés par l'ASI fonctionnant sur batterie.
Test de la batterie	Test interne à l'ASI permettant de vérifier l'état de la batterie.
Démarrage sur batterie	Permet la mise sous tension des équipements connectés à l'ASI en absence du réseau électrique d'alimentation. L'ASI fonctionne alors sur batterie uniquement.
Décharge profonde	Décharge de la batterie au-delà de la limite permise occasionally des dommages irréversibles sur la batterie.
FlexPDU	Module de prises de sortie ASI pour installation dans une baie. Il existe différents types de modules correspondant à différents type de prises.
HotSwap MBP	Module de dérivation manuelle de l'ASI en vue d'une maintenance. Il existe différents types de modules correspondant à différents type de prises.
Equipements	Appareils ou dispositifs raccordés en sortie de l'ASI.
Seuil de préalarme de fin d'autonomie batterie	Il s'agit d'un seul du niveau de tension batterie permettant de détecter la fin prochaine de l'autonomie batterie et prendre alors les disposition imposées par la coupure prochaine de tension sur les équipements.
AC Normal	Il s'agit du réseau électrique d'alimentation normal de l'ASI.
Taux de charge	Rapport de la puissance consommée par les équipements connectés à l'ASI sur la puissance maximale que peut fournir l'ASI.
Personnalisation	Programmation de certains paramètres différente de la configuration standard de sortie usine. Certaines fonctions de l'ASI peuvent être modifiées par le logiciel afin de mistrés satisfaire vos besoin.
Prises programmables	Prises commandables pour délestage automatique, arrêt à distance et démarrage séquentiel (personnalisation par le logiciel).
ASI	Alimentation Sans Interruption.
Marche/Arrêt onduleur par logiciel	Permet d'autoriser ou d'interdire au logiciel de protection des systèmes informatiques le déclenchement de séquences Marche/Arrêt de l'ASI.
