Type de produit	Encodeur vidéo analogique vers IP
Marque	TRENDNET
Modèle	TV-VS1P
Fonctions principales	Conversion vidéo analogique en numérique, streaming IP, enregistrement H.264/MPEG-4/MJPEG, détection de mouvement, PTZ (Pelco D), audio bidirectionnel, alertes e-mail, incrustation texte et date, masquage de zones
Résolution maximale	704 × 576 pixels (PAL) à 30 ips, 704 × 480 (NTSC)
Entrée vidéo	CVBS 1 Vp-p, 75 Ω, connecteur BNC
Sortie vidéo	CVBS 1 Vp-p, 75 Ω, connecteur BNC
Audio	Entrée ligne (jack 3,5 mm), sortie ligne (jack 3,5 mm), codec PCM/AMR, bidirectionnel
Réseau	10/100 Mbps Fast Ethernet, Auto-MDIX, IEEE 802.3af PoE
Alimentation	PoE (IEEE 802.3af) ou adaptateur secteur 12 V CC, 1,5 A (inclus)
Consommation	7 W
Stockage	Emplacement pour carte SD/SDHC jusqu'à 32 Go
Protocoles réseau	TCP/IP, IPv4/IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPS, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP
PTZ	Protocole Pelco D, 32 préréglages, balayage automatique
GPIO	1 entrée/sortie, sortie 12 V CC, RS485 TX+/TX-
Dimensions (L × l × H)	160 × 109 × 36 mm
Poids	445 g
Température de fonctionnement	0 °C à 45 °C
Humidité	85 % max. (sans condensation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Installation dans un endroit sec et ventilé ; ne pas obstruer les ouvertures ; utiliser uniquement l'adaptateur secteur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support TRENDNET pour toute réparation.
Garantie	3 ans

FOIRE AUX QUESTIONS - TV-VS1P TRENDNET

Comment convertir une caméra analogique en caméra IP avec le TV-VS1P ?

Branchez la sortie vidéo de votre caméra analogique à l'entrée BNC du TV-VS1P. Connectez l'encodeur à votre réseau via un câble Ethernet (PoE de préférence). Utilisez le logiciel fourni ou un navigateur Internet Explorer pour accéder à l'interface de gestion et configurer le flux IP.

Le TV-VS1P supporte-t-il l'alimentation PoE ?

Oui, le TV-VS1P est conforme à la norme IEEE 802.3af PoE. Il peut être alimenté via le câble Ethernet si votre switch est compatible PoE. Sinon, l'adaptateur secteur 12 V fourni peut être utilisé.

Quelle est la résolution maximale prise en charge ?

La résolution maximale est de 704 × 576 pixels (PAL) à 30 images par seconde, ou 704 × 480 (NTSC). Les formats de compression disponibles sont H.264, MPEG-4 et MJPEG.

Puis-je utiliser une carte mémoire pour l'enregistrement local ?

Oui, le TV-VS1P dispose d'un emplacement pour carte SD/SDHC jusqu'à 32 Go. Vous pouvez configurer l'enregistrement permanent, programmé ou sur détection de mouvement sur cette carte.

Comment configurer des alertes par email en cas de détection de mouvement ?

Dans l'interface de gestion, allez dans les paramètres d'événements. Activez la détection de mouvement, définissez les zones de détection, puis dans l'action associez l'envoi d'email. Vous pouvez configurer jusqu'à 2 comptes email destinataires. Assurez-vous que les paramètres SMTP sont corrects.

Le contrôle PTZ est-il supporté ?

Oui, le TV-VS1P supporte le protocole Pelco D pour le contrôle panoramique, inclinaison et zoom. Vous pouvez définir jusqu'à 32 préréglages et programmer un balayage automatique.

Puis-je écouter et parler via l'encodeur ?

Oui, le TV-VS1P prend en charge l'audio bidirectionnel. Branchez un micro sur l'entrée ligne (jack 3,5 mm) et un haut-parleur sur la sortie ligne. L'audio est compressé en PCM ou AMR.

Quels sont les logiciels requis pour visualiser le flux vidéo ?

Vous pouvez utiliser Internet Explorer 6.0 ou supérieur (pour les contrôles ActiveX) ou tout navigateur récent avec le plugin approprié. L'utilitaire fourni sur le CD-ROM permet également la configuration. Les flux peuvent être visualisés sur des appareils mobiles via le protocole 3GPP.

Comment réinitialiser l'encodeur aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (reset) pendant 5 secondes environ. Relâchez-le : l'appareil redémarrera avec les paramètres par défaut. Un appui court redémarre simplement l'encodeur.

Le TV-VS1P est-il compatible avec les caméras sans fil ?

Le TV-VS1P possède une entrée vidéo BNC pour caméra analogique. Il ne se connecte pas directement à une caméra sans fil. Cependant, si votre caméra sans fil possède une sortie vidéo analogique, vous pouvez l'utiliser. Sinon, vous devrez passer par un récepteur adapté.

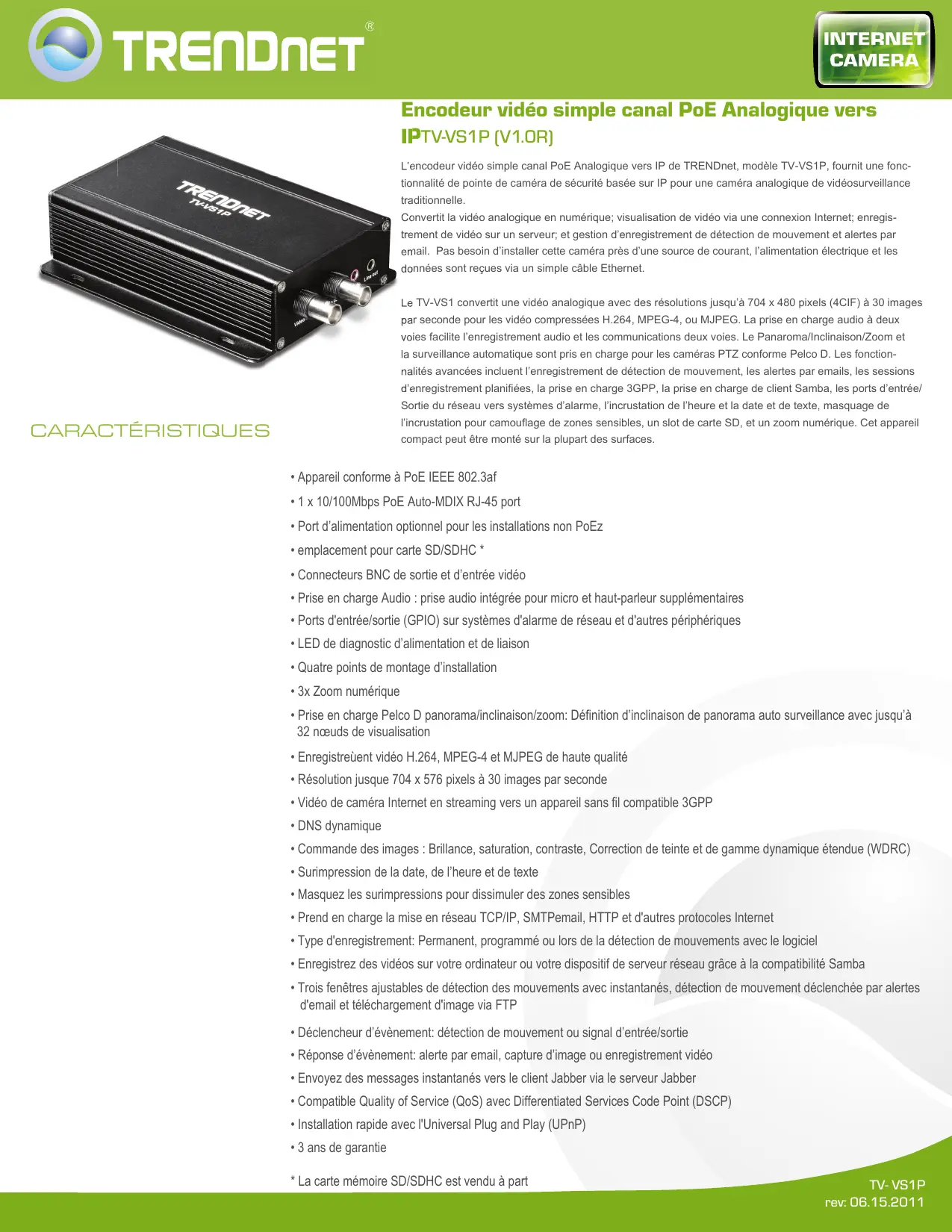

MODE D'EMPLOI TV-VS1P TRENDNET

L'encodeur vidéo simple canal PoE Analogue vers IP de TRENDnet, modèle TV-VS1P, fournit une fonctionnalité de pointe de caméra de sécurité basée sur IP pour une caméra analogue de vidéosurveillance traditionnelle.

Convertit la vidéo analogue en numérique ; visualisation de vidéo via une connexion Internet ; enregistrement de vidéo sur un serveur ; et gestion d'enregistrement de détection de mouvement et alertes par email. Pas besoin d'installer cette caméra près d'une source de courant, l'alimentation électrique et les données sont reçues via un simple câble Ethernet.

Le TV-VS1 convertit une vidéo analogue avec des résolutions jusqu'à 704 x 480 pixels (4CIF) à 30 images par seconde pour les vidéos compressées H.264, MPEG-4, ou MJPEG. La prise en charge audio à deux voies facilite l'enregistrement audio et les communications deux voies. Le Panaroma/Inclinaison/Zoom et la surveillance automatique sont pris en charge pour les caméras PTZ conforme Pelco D. Les fonctionnalités avancées incluent l'enregistrement de détection de mouvement, les alertes par e-mails, les sessions d'enregistrement planifiées, la prise en charge 3GPP, la prise en charge de client Samba, les ports d'entrée/sortie du réseau vers systèmes d'alarme, l'incrustation de l'heure et la date et de texte, masquage de l'incrustation pour camouflage de zones sensibles, un slot de carte SD, et un zoom numérique. Cet appareil compact peut être monté sur la plupart des surfaces.

Appareil conforme à PoE IEEE 802.3af - 1 x 10/100Mbps PoE Auto-MDIX RJ-45 port - Port d'alimentation optionnel pour les installations non PoE - emplacement pour carte SD/SDHC - Connecteurs BNC de sortie et d'entrée vidéo - Prise en charge Audio : prise audio intégrée pour micro et haut-parleur supplémentaires - Ports d'entrée/sortie (GPIO) sur systèmes d'alarme de réseau et d'autres périphériques - LED de diagnostic d'alimentation et de liaison - Quatre points de montage d'installation - 3x Zoom numérique - Prise en charge Pelco D panorama/inclinaison/zoom: Définition d'inclinaison de panorama auto surveillance avec jusqu'à 32 nœuds de visualisation - Enregistrement vidéo H.264, MPEG-4 et MJPEG de haute qualité - Résolution jusqu'à 704 x 576 pixels à 30 images par seconde - Vidéo de caméra Internet en streaming vers un appareil sans fil compatible 3GPP - DNS dynamique Commande des images : Brillance, saturation, contraste, Correction de teinte et de gamme dynamique étendue (WDRC) - Surimpression de la date, de l'heure et de texte - Masquez les surimpressions pour dissimuler des zones sensibles - Prend en charge la mise en réseau TCP/IP, SMTPemail, HTTP et d'autres protocoles Internet - Type d'enregistrement: Permanent, programme ou lors de la détection de mouvements avec le logiciel - Enregistrez des vidéos sur votre ordinateur ou votre dispositif de serveur réseau grâce à la compatibilité Samba - Trois fenêtres ajustables de détection des mouvements avec instantanés, détection de mouvement déclenchée par alertes d'email et téléchargement d'image via FTP - Déclencheur d'événement: détection de mouvement ou signal d'entrée/sortie - Réponse d'événement: alerte par email, capture d'image ou enregistrement vidéo - Envoyez des messages instantanés vers le client Jabber via le serveur Jabber - Compatible Quality of Service (QoS) avec Differentiated Services Code Point (DSCP) - Installation rapide avec l'Universal Plug and Play (UPnP) - 3 ans de garantie

Spécifications

General
védéo	• Entrée video: CVBS / 1 Vp-p±0.2 / 75 Ohms; Connecteur BNC • Sortie video: CVBS /1 Vp-p /75 Ohms; BNC connecter
Audio	• Line In: prise jack micro in/out de 3,5mm • Line Out: prise jack audio in/out de 3,5mm • S/N Ratio: < 60dB • Codec: PCM/AMR • Audi 2 voies
GPIO	• Sol, GPIO entrant/sortant, Sortie 12V continu, RS485 TX+/TX-
Slot carte SD	• Compatible SD/SDHC (Jusque 32GB)
Pan/Tilt/Zoom	• Protocol: Pelco D • préréglage: 32 • balayage automatique préprogrammé
Matériel
Réseau	• IEEE 802.3u 10/100Mbps Fast Ethernet, Auto-MDIX • IEEE 802.3af PoE
Voyants lumineux	• Alimentation, Liaison
Bouton de réinitialisation	• Appuyez et relâchéz pour rebooter • Appuyez et restez appuyé pendant 5 secondes pour restaurer les paramètres par défaut
Consommation	• 7 Watts
Alimentation	• Adaptateur secteur externe 12V, 1.5A (Port d'alimentation optionnel pour les installations non PoE)
Dimensions	• 160 x 109 x 36 mm (6.3 x 4.3 x 1.4 in.)
Poids	• 445 g (15.7 oz.)
Température	• Fonctionnement: 0°C ~ 45°C (32°F ~ 113°F) • Entreposage: -15°C ~ 60°C (5°F ~ 140°F)
Humidité	• Max. 85% (pas de condensation)
Certifications	• CE, FCC
Configuration nécessaire
Interface de gestion	• Internet Explorer 6.0 ou supérieur
Pour exécuter l'utilitaire	• Windows 7(32/64-bit), Vista(32/64-bit), XP(32/64-bit)
Protocoles réseau	• TCP/IP, IPv4/IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPS, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP
Gestion
Identification à distance	• Gestion à distance appuyé
Sauvegarde/Restauration	• Sauvegarde/récapère les fichiers de configuration

Spécifications

Paramétrages
Image	• Luminosite, saturation, finesse, miroir (horizontal/vertical)
Encodeur video	• Type d'encodag: H.264, MPEG4, MJPEG • Résolution/ Taux d'image (Auto détction) 704 x 480, 352 x 240, 176 x 120, up to 30 fps (NTSC) 704 x 576, 352 x 288, 176 x 144, up to 25 fps (PAL) • Compression: 5 niveaux
Enregistrement	• Type d'enregistrement: Permanent, programme ou lors de la détction de mouvements avec le logiciel
Paramétrages des ports	• HTTP port: 80 (par défaut), RTSP (554)
Zoom numérique	• 3x
DNS dynamique	• Oui
Heure	• Synchronisez avec le serveur NTP ou réglez manuelle l'heure/la date
SMTP	• Prise en charge jusqu'à 2 comptes email de destination
Journal système	• 100 entrées (max.)

Solution de Réseau

Contenu de l'emballage

TV-VS1P

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaire)

Adaptateur de courant (12 VDC, 1.5 A)

Mounting kit
