Type de produit	Encodeur vidéo analogique vers IP
Marque	TRENDnet
Modèle	TV-VS1
Dimensions	160 x 109 x 36 mm
Poids	430 g
Alimentation	Adaptateur secteur externe 12 VDC, 1.5 A
Consommation électrique	7 Watts
Entrée vidéo	CVBS, 1 Vp-p ± 0.2, 75 Ω, connecteur BNC
Sortie vidéo	CVBS, 1 Vp-p, 75 Ω, connecteur BNC
Résolution maximale	704 x 576 (PAL) / 704 x 480 (NTSC) à 30 ips
Compression vidéo	H.264, MPEG-4, MJPEG
Audio	Entrée/sortie ligne 3.5 mm, audio bidirectionnel, codec PCM/AMR
Connectivité réseau	1 port RJ-45 10/100 Mbps Auto-MDIX
Stockage local	Emplacement carte SD/SDHC jusqu'à 32 Go (non incluse)
Protocoles réseau pris en charge	TCP/IP, IPv4/IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPS, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP
Fonctions PTZ	Protocole Pelco D, jusqu'à 32 préréglages, balayage automatique
Détection de mouvement	3 fenêtres ajustables, déclenchement d'alertes email / FTP
Enregistrement	Permanent, programmé ou sur détection de mouvement
Entrées/sorties GPIO	Connecteur pour alarmes et périphériques
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	Max. 85 % (sans condensation)
Certifications	CE, FCC
Garantie	3 ans
Contenu de l'emballage	TV-VS1, guide d'installation rapide, CD-ROM, adaptateur secteur 12V/1.5A, kit de montage
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installer hors de portée des enfants. Débrancher avant nettoyage.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - TV-VS1 TRENDNET

Comment connecter le TV-VS1 à mon réseau ?

Branchez l'adaptateur secteur, puis connectez le port RJ-45 à votre routeur à l'aide d'un câble Ethernet. Utilisez l'utilitaire fourni sur le CD-ROM ou l'interface web (par défaut : 192.168.10.30) pour configurer l'adresse IP.

Quelle est la résolution maximale supportée ?

Le TV-VS1 prend en charge une résolution maximale de 704 x 576 pixels en PAL (25 ips) et 704 x 480 pixels en NTSC (30 ips), avec une compression H.264, MPEG-4 ou MJPEG.

Puis-je utiliser une caméra PTZ avec ce encodeur ?

Oui, le TV-VS1 prend en charge le protocole Pelco D pour les caméras PTZ. Vous pouvez définir jusqu'à 32 préréglages et programmer un balayage automatique. Les connexions RS485 se font via le port GPIO.

Comment configurer la détection de mouvement et recevoir des alertes par email ?

Dans l'interface web, allez dans 'Event Configuration' > 'Motion Detection'. Activez la détection et définissez jusqu'à 3 fenêtres. Dans 'Event Response', configurez l'action 'Send Email' et renseignez les paramètres SMTP (serveur, port, authentification). Jusqu'à 2 adresses email de destination sont supportées.

Quels types d'enregistrement sont disponibles ?

Le TV-VS1 peut enregistrer en continu, selon un programme (planification) ou uniquement en cas de détection de mouvement. L'enregistrement peut être stocké sur un serveur via Samba, sur un ordinateur local ou sur une carte SD insérée dans l'appareil.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur le bouton Reset situé sur le boîtier et maintenez-le enfoncé pendant environ 5 secondes. Relâchez-le lorsque les voyants clignotent. L'appareil redémarrera avec les paramètres par défaut (IP 192.168.10.30).

Le TV-VS1 est-il compatible avec les cartes SD ?

Oui, il dispose d'un emplacement pour carte SD/SDHC. Les cartes jusqu'à 32 Go sont supportées. La carte n'est pas incluse dans l'emballage et doit être achetée séparément.

Quelle est la consommation électrique et quel adaptateur utiliser ?

La consommation est de 7 Watts. L'adaptateur fourni est de 12 VDC, 1,5 A. Utilisez exclusivement cet adaptateur pour éviter d'endommager l'appareil.

Puis-je accéder au flux vidéo depuis un smartphone ?

Oui, le TV-VS1 prend en charge le streaming 3GPP pour un accès mobile. Utilisez un lecteur compatible 3GPP ou une application de surveillance IP. L'accès à distance nécessite de configurer le DDNS ou de connaître l'IP publique.

Que faire si je perds mon mot de passe d'administration ?

Effectuez une réinitialisation matérielle en maintenant le bouton Reset enfoncé 5 secondes. Cela restaurera les paramètres d'usine, y compris le mot de passe par défaut (généralement 'admin' ou vide). Consultez le guide d'utilisation pour plus de détails.

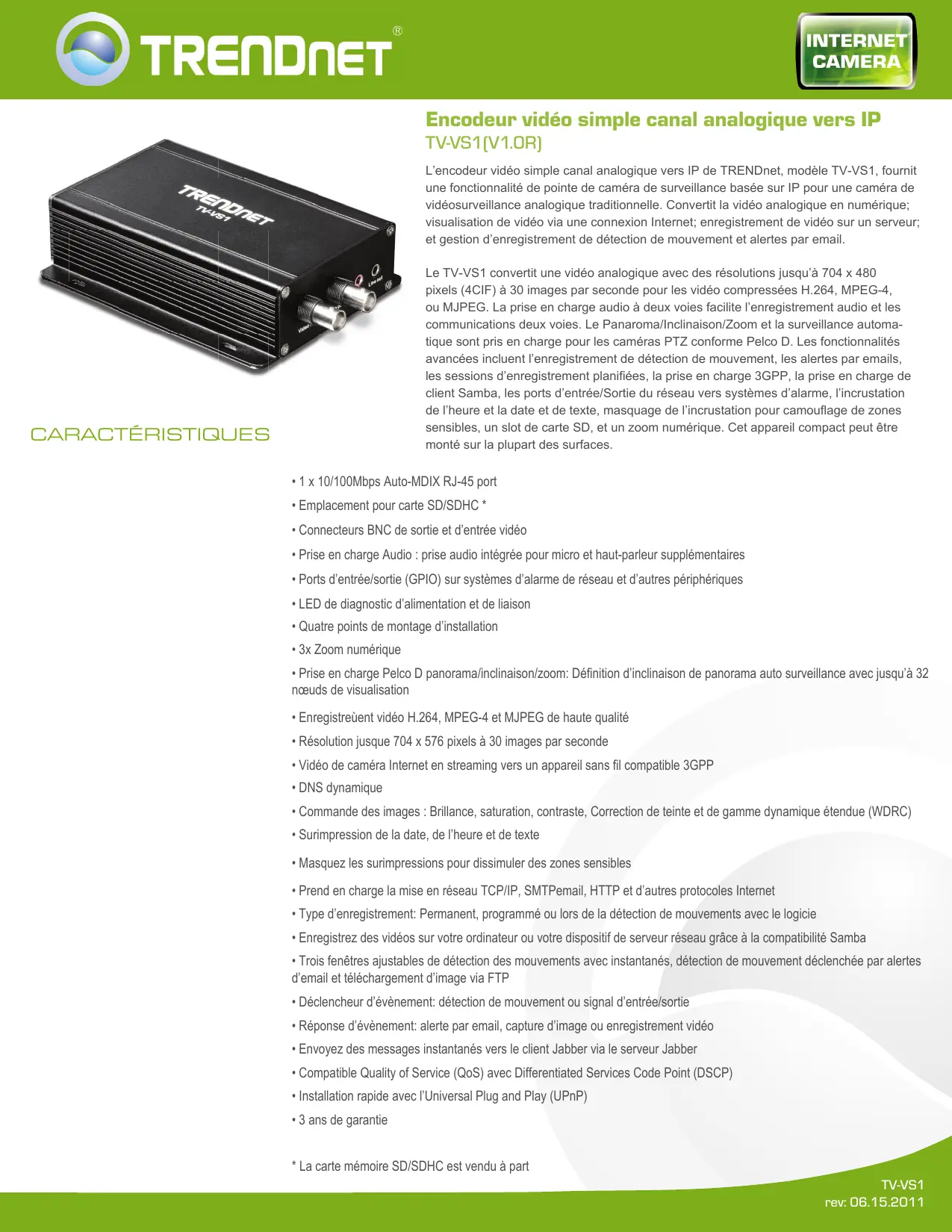

MODE D'EMPLOI TV-VS1 TRENDNET

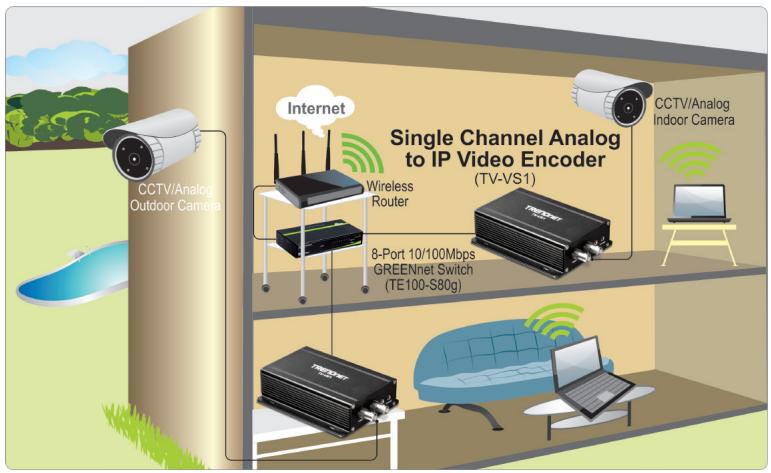

L'encodeur vidéo simple canal analogue vers IP de TRENDnet, modèle TV-VS1, fournit une fonctionnalité de pointe de caméra de surveillance basée sur IP pour une caméra de vidéosurveillance analogue traditionnelle. Convertit la vidéo analogue en numérique; visualisation de vidéo via une connexion Internet; enregistrement de vidéo sur un serveur; et gestion d'enregistrement de détection de mouvement et alertes par email.

Le TV-VS1 convertit une vidéo analogue avec des résolutions jusqu'à 704 x 480 pixels (4CIF) à 30 images par seconde pour les vidéos compressées H.264, MPEG-4, ou MJPEG. La prise en charge audio à deux voies facilite l'enregistrement audio et les communications deux voies. Le Panaroma/Inclinaison/Zoom et la surveillance automatique sont pris en charge pour les caméras PTZ conforme Pelco D. Les fonctionnalités avancées incluent l'enregistrement de détection de mouvement, les alertes par emails, les sessions d'enregistrement planifiées, la prise en charge 3GPP, la prise en charge de client Samba, les ports d'entrée/sortie du réseau vers systèmes d'alarme, l'incrustation de l'heure et la date et de texte, masquage de l'incrustation pour camouflage de zones sensibles, un slot de carte SD, et un zoom numérique. Cet appareil compact peut être monté sur la plupart des surfaces.

• 1 x 10/100Mbps Auto-MDIX RJ-45 port
• Emplacement pour carte SD/SDHC *
• Connecteurs BNC de sortie et d'entrée vidéo
• Prise en charge Audio : prise audio intégrée pour micro et haut-parleur supplémentaires
• Ports d'entrée/sortie (GPIO) sur systèmes d'alarme de réseau et d'autres périphériques LED de diagnostic d'alimentation et de liaison
• Quatre points de montage d'installation
• 3x Zoom numérique
• Prise en charge Pelco D panorama/inclinaison/zoom : Définition d'inclinaison de panorama auto surveillance avec jusqu'à 32 nœuds de visualisation
• Enregistrement vidéo H.264, MPEG-4 et MJPEG de haute qualité
• Résolution jusqu'à 704 x 576 pixels à 30 images par seconde
• Vidéo de caméra Internet en streaming vers un appareil sans fil compatible 3GPP DNS dynamique Commande des images : brillance, saturation, contraste, correction de teinte et de gamme dynamique étendue (WDRC)
• Surimpression de la date, de l'heure et de texte
• Masquez les surimpressions pour dissimuler des zones sensibles
• Prend en charge la mise en réseau TCP/IP, SMTP email, HTTP et d'autres protocoles Internet
• Type d'enregistrement: Permanent, programme ou lors de la détection de mouvements avec le logiciel
• Enregistrez des vidéos sur tout ordinateur ou votre dispositif de serveur réseau grâce à la compatibilité Samba
• Trois fenêtres ajustables de détection des mouvements avec instantanés, détection de mouvement déclenchée par alertes d'email et téléchargement d'image via FTP
• Déclencheur d'évènement: détection de mouvement ou signal d'entrée/sortie
• Réponse d'événement: alerte par email, capture d'image ou enregistrement vidéo
• Envoyez des messages instantanés vers le client Jabber via le serveur Jabber
• Compatible Quality of Service (QoS) avec Differentiated Services Code Point (DSCP)
• Installation rapide avec l'Universal Plug and Play (UPnP)
• 3 ans de garantie
• La carte mémoire SD/SDHC est vendue à part

Spécifications

GENERAL
Vidéo	• Entrée video: CVBS / 1 Vp-p±0.2 / 75 Ohms; Connecteur BNC • Sortie video: CVBS /1 Vp-p /75 Ohms; BNC connecter
Audio	• Line In: prise jack micro in/out de 3,5mm • Line Out: prise jack audio in/out de 3,5mm • S/N Ratio: < 60dB • Codec: PCM/AMR • Audi 2 voies
GPIO	• Sol, GPIO entrant/sortant, Sortie 12V continu, RS485 TX+/TX-
Slot carte SD	• Compatible SD/SDHC (Jusque 32GB)
Pan/Tilt/Zoom	• Protocal: Pelco D • Prééglage: 32 • Balayage automatique préprogrammé
Matériel
Réseau	• IEEE 802.3u 10/100Mbps Fast Ethernet, Auto-MDIX
Voyants lumineux	• Alimentation, Liaison
Bouton de réinitialisation	• Appuyez et relâchez pour rebooter • Appuyez et restez appuyé pendant 5 secondes pour restaurer les paramètres par défaut
Consommation	• 7 Watts
Alimentation	• Adaptateur secteur externe 12V, 1.5A
Dimension	• 160 x 109 x 36 mm (6.3 x 4.3 x 1.4 in.)
Poids	• 430 g (15.2 oz.)
Température	• Fonctionnement: 0C ~ 45C (32F ~ 113F) Entreposage: -15C ~ 60C (5F ~ 140F)
Humidité	• Max. 85% (pas de condensation)
Certifications	• CE, FCC
Configuration nécessaire
Interface de gestion	• Internet Explorer 6.0 ou supérieur
Pour exécuter l'utilitaire	• Windows 7(32/64-bit), Vista(32/64-bit), XP(32/64-bit)
Protocoles réseau	• TCP/IP, IPv4/IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPS, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP
Gestion
Identification à distance	• Gestion à distance appuyé
Sauvegarde/Restauration	• Sauvegarde/récapère les fichiers de configuration
Paramétrages
Image	• Luminosité, saturation, finesse, miroir (horizontal/vertical)
Encodeur video	• Type d'encodag: H.264, MPEG4, MJPEG • Résolution/ Taux d'image (Auto détection) 704 x 480, 352 x 240, 176 x 120, up to 30 fps (NTSC) 704 x 576, 352 x 288, 176 x 144, up to 25 fps (PAL) • Compression: 5 niveaux
Enregistrement	• Type d'enregistrement: Permanent, programme ou lors de la détéction de mouvements avec le logiciel
Paramétrages des ports	• HTTP port: 80 (par défaut), RTSP (554)
Zoom numéroique	• 3x
DNS dynamique	• Oui
Heure	• Synchronisé avec le serveur NTP ou règlez manuelle l'heure/la date
SMTP	• Prise en charge jusqu'à 2 comptes email de destination
Journal système	• 100 entées (max.)

Contenu du l'emballage

TV-VS1

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaires)

Adaptateur de courant (12 VDC, 1.5 A)

Mounting Kit
