TV-IP322P - Caméra de surveillance TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance extérieure jour/nuit
Marque	TRENDnet
Modèle	TV-IP322P
Résolution maximale	1280 x 1024 pixels (SXGA) jusqu'à 15 images/s ; 640 x 480 pixels (VGA) jusqu'à 30 images/s
Compression vidéo	H.264, MPEG-4, MJPEG
Vision nocturne	Infrarouge jusqu'à 20 mètres, 0 Lux
Indice de protection	IP66 (étanche et résistant aux intempéries)
Alimentation	PoE IEEE 802.3af ou adaptateur secteur 12 V DC, 1,5 A (inclus)
Connectivité réseau	RJ-45 10/100 PoE, protocoles : TCP/IP, HTTP, FTP, SMTP, etc.
Dimensions (L x l x H)	235 x 110 x 89 mm
Poids	1,5 kg
Température de fonctionnement	-20 °C à 60 °C
Détection de mouvement	Oui, 3 fenêtres ajustables avec alertes e-mail et téléchargement FTP
Audio bidirectionnel	Oui (via micro et haut-parleur externes, non inclus)
Stockage local	Emplacement carte SD/SDHC jusqu'à 32 Go
Angles de vue	Diagonale 28,5° (objectif fixe 12 mm)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Boîtier résistant aux chocs et aux intempéries (IP66), montage mural/plafond antivandale
Pièces détachées et réparabilité	Adaptateur secteur, câble Ethernet, carte SD (non incluse). Pas de pièces réparables par l'utilisateur.
Garantie	3 ans

FOIRE AUX QUESTIONS - TV-IP322P TRENDNET

Comment installer la caméra TV-IP322P ?

Montez la caméra au mur ou au plafond à l'aide du kit fourni. Connectez-la via un câble Ethernet PoE à un switch PoE. Si vous n'avez pas de switch PoE, utilisez l'adaptateur secteur 12V inclus. Suivez le guide d'installation rapide pour configurer l'adresse IP et accéder à l'interface web.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge permet de voir jusqu'à 20 mètres dans l'obscurité totale (0 Lux).

Peut-on utiliser la caméra sans connexion PoE ?

Oui, la caméra peut être alimentée via un adaptateur secteur 12V DC, 1,5 A (fourni). Dans ce cas, le câble Ethernet sert uniquement pour la transmission des données.

Quels formats vidéo sont supportés ?

La caméra supporte les compressions H.264, MPEG-4 et MJPEG. La résolution maximale est de 1280 x 1024 pixels à 15 images/s en H.264 ou MJPEG, et 640 x 480 pixels à 30 images/s.

Comment enregistrer des vidéos sur un NAS ou un serveur ?

La caméra est compatible avec le protocole Samba. Vous pouvez configurer dans l'interface web un partage réseau pour enregistrer directement les vidéos sur un dossier partagé (NAS, serveur Windows, etc.).

Puis-je utiliser une carte mémoire pour l'enregistrement local ?

Oui, la caméra dispose d'un emplacement pour carte SD/SDHC jusqu'à 32 Go. Vous pouvez programmer l'enregistrement en continu ou sur détection de mouvement sur cette carte.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez et maintenez enfoncé le bouton de réinitialisation situé sur la caméra pendant environ 10 secondes. Les paramètres réseau et utilisateur seront effacés.

Quels navigateurs sont compatibles avec l'interface de gestion ?

L'interface web est optimisée pour Internet Explorer 6.0 ou supérieur. D'autres navigateurs peuvent ne pas afficher correctement tous les contrôles ActiveX.

Est-il possible d'obtenir des alertes par email en cas de mouvement ?

Oui, vous pouvez configurer jusqu'à 2 comptes SMTP dans l'interface. La détection de mouvement déclenche alors l'envoi d'images par email ou le téléchargement FTP.

Quelle est la garantie de la caméra ?

La caméra est garantie 3 ans par TRENDnet. Conservez la preuve d'achat pour faire valoir la garantie.

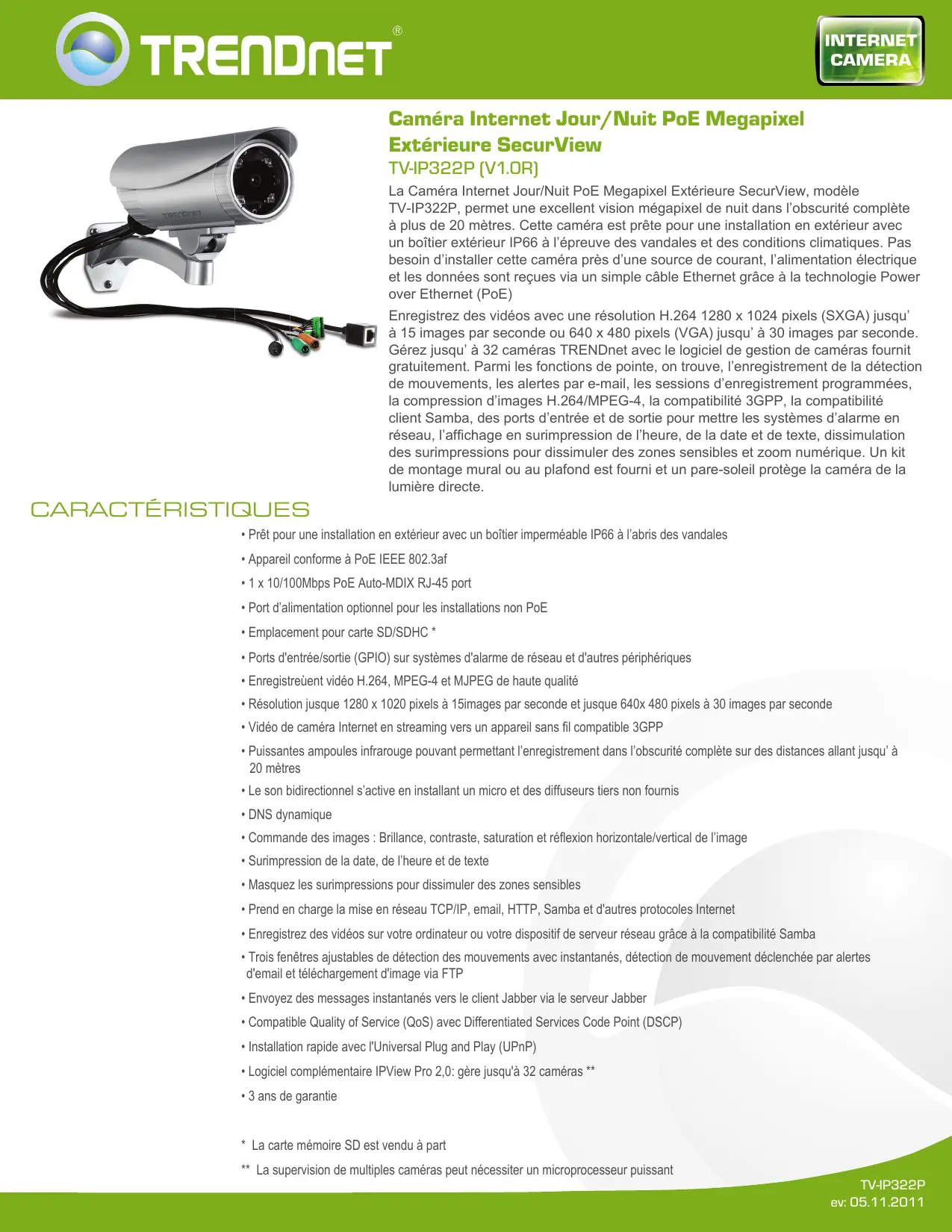

MODE D'EMPLOI TV-IP322P TRENDNET

TV-IP322P (v1.0r)

La Caméra Internet Jour/Nuit PoE Megapixel Extérieure SecurView, modèle TV-IP322P, permet une excellente vision megapixel de nuit dans l'obscurité complète à plus de 20 mètres. Cette caméra est prête pour une installation en extérieur avec un boîtier extérieur IP66 à l'épreuve des vandales et des conditions climatiques. Pas besoin d'installer cette caméra près d'une source de courant, l'alimentation électrique et les données sont reçues via un simple câble Ethernet grâce à la technologie Power over Ethernet (PoE)

Enregistrez des vidéos avec une résolution H.264 1280 x 1024 pixels (SXGA) jusqu'à 15 images par seconde ou 640 x 480 pixels (VGA) jusqu'à 30 images par seconde. Gérez jusqu'à 32 camères TRENDnet avec le logiciel de gestion de camères fourni Gratuitement. Parmi les fonctions de pointe, on trouve l'enregistrement de la détection de mouvements, les alertes par e-mail, les sessions d'enregistrement programmées, la compression d'images H.264/MPEG-4, la compatibilité 3GPP, la compatibilité client Samba, des ports d'entrée et de sortie pour permettre les systèmes d'alarme en réseau, l'affichage en surimpression de l'heure, de la date et de texte, dissimulation des surimpressions pour dissimuler des zones sensibles et zoom numérique. Un kit de montage mural ou au plafond est fourni et un pare-soleil protège la caméra de la lumière directe.

• Pré pour une installation en extérieur avec un boîtier imperméable IP66 à l'abri des vandales Appareil conforme à PoE IEEE 802.3af
• 1 x 10/100Mbps PoE Auto-MDIX RJ-45 port
• Port d'alimentation optionnel pour les installations non PoE
• Emplacement pour carte SD/SDHC *
• Ports d'entrée/sortie (GPIO) sur systèmes d'alarme de réseau et d'autres périphériques
• Enregistrement vidéo H.264, MPEG-4 et MJPEG de haute qualité
• Résolution jusqu'1280 x 1020 pixels à 15images par seconde et jusqu'640x 480 pixels à 30 images par seconde
• Vidéo de caméra Internet en streaming vers un appareil sans fil compatible 3GPP
• Puissantes ampoules infrarouge permettant l'enregistrement dans l'obscurité complète sur des distances allant jusqu'à 20 mètres
• Le son bidirectionnel s'active en installant un micro et des diffuseurs tiers non fournis. DNS dynamique. Commande des images : brillance, contraste, saturation et réflexion horizontal/vertical de l'image.
• Surimpression de la date, de l'heure et de texte
• Masquez les surimpressions pour dissimuler des zones sensibles
• Prend en charge la mise en réseau TCP/IP, e-mail, HTTP, Samba et d'autres protocoles Internet
• Enregistrez des vidéos sur votre ordinateur ou votre dispositif de serveur réseau grâce à la compatibilité Samba
• Trois fenêtres ajustables de détection des mouvements avec instantanés, détection de mouvement déclenchée par alertes d'email et téléchargement d'image via FTP
• Envoyez des messages instantanés vers le client Jabber via le serveur Jabber
• Compatible Quality of Service (QoS) avec Differentiated Services Code Point (DSCP)
• Installation rapide avec l'Universal Plug and Play (UPnP)
• Logiciel complémentaire IPView Pro 2,0: gère jusqu'à 32 caméras **
• 3 ans de garantie
• La carte mémoire SD est vendu à part ** La supervision de multiples caméras peut nécessiter un microprocesseur puissant

CAMÉRA

Général	• Sensor: Détecteur de couleur CMOS 1/3" Megapixels • Résolution du capteur: 1280 x 1024 pixels • Lentille de Bord • Distance facale: 12mm • Ouverture (F/No): F1.8 • Eclairage minimum: 0 Lux (Night vision) • Angle de vue diagonale: 28.5
Image & Video	• Compression: H.264, MPEG-4, and MJPEG • Contrôle de l'exposition, de la température de couleur, du gain: automatique • ICR intégré
Audio	• Micro entrant extérieur • Sensibilité: -48dB +/- 3dB • Fréquence:50~16000Hz • S/N: >60dB • Codec: PCM/AMR
Pan / Tilt / Zoom	• Protocole: Pelco D, Pelco P • Positions de préréglage:32 • Balayage automatique
GPIO	• Sol, GPIO entrant/sortant, RS485, 12V DC, 24V AC
Slot carte SD	• Compatible SD/SDHC (Jusqu' à 32GB)
MATÉRIEL
Réseau	• IEEE 802.3u 10/100Mbps Fast Ethernet • IEEE 802.3af PoE
Voyants lumineux	• Power, Link
Bouton de réinitialisation	• Réinitialisez ou restaurez les paramètres par défaut d'origine
Consommation	• 9.5 Watts max.
Adaptateur de courant	• Adaptateur secteur externe 12V, 1.5A (Pour les installations non PoE)
Dimension (L x W x H)	• 235 x 110 x 89 mm (9.3 x 4.3 x 3.5 pouces)
Poids	• 1.5 kg (3.2 livres)
Température	• Fonctionnement: -20°C ~ 60°C (-4°F ~ 140°F) • Entreposage -15°C ~ 60°C (5°F ~ 140°F) • Wind Velocity: 130km/hr
Humidité	• Max. 90% (pas de condensation)
Certificates	• CE, FCC, IP66
CONFIGURATION NÉCESSAIRE
Interface de gestion	• Internet Explorer 6.0 ou supérieur
SecurView Pro tourne sur	• Windows 7 (32/64 bit), Vista (32/64 bit), XP (32/64 bit)
Logiciel SecurView Pro 2.0	• Canal: prise en charge de jusqu'à 32 camères • Enregistrement/Lecture/Détction de mouvement
Protocoles réseau	• TCP/IP, IPv4, IPv6, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, HTTPS, Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, et RTCP
GESTION
Identification à distance	• Gestion à distance appuyé
Sauvegarde/Restauration	• Sauvegarde/récapère les fichiers de configuration
PARAMÉTRAGES
Image	• Luminosité, saturation, finesse, miroir (horizontal/vertical)
Vidéo	• Type d'encodage: H.264, MPEG-4, MJPEG • Compression: 5 niveaux • Taux d'image: • SXGA (1280 x 1024) Jusqu' à 15fps • VGA (640x480) Jusqu' à 30fps • QVGA (320x240) Jusqu' à 30fps • QQVGA (160x120) Jusqu' à 30fps • Multidiffusion • H.264: SXGA, VGA, QVGA, QQVGA • MPEG4: VGA, QVGA, QQVGA • MJPEG: SXGA, VGA, QVGA, QQVGA
Enregistrement	• Type d'enregistrement: Permanent,programmé ou lors de la détention de mouvements avec le logiciel

Enregistrement
QoS	DSCP
Gestion des événements	Déclenchement par l'événement : mouvement, GPIO, programmation · Enregistrez le fjichier video sur une carte SD · Envoyez des messages instantanés vers le client Jabber via le serveur Jabber
Paramètrages des ports	HTTP port: 80 (par défaut)
Zoom numérique	3x
DNS dynamique	Oui
Heure	Synchronisez avec le serveur NTP ou règlez manuelle l'heure/la date
SMTP	Messagerie SMTP supportée jusqu'à 2 comptes avec logiciel
Journal système	100 entrées (max.)

Contenu de l'emballage

TV-IP322P

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaire)

Adaptateur de courant (12 V DC, 1.5 A)

Recouvrement de câble en spirale

Pare-soleil

Contenu de l'emballage

TV-IP252P	Dôme de CAMERA Internet PoE SecurView
TV-IP312WN	Caméra Internet Jour/Nuit sans fil N SecurView
TV-IP410WN	Caméra Internet Pan/Tilt/Zoom sans fil N SecurView
TPE-80WS	Switch PoE intelligent Gigabit basé Internet à 8 ports
