Type de produit	Caméra de surveillance IP sans fil
Marque	TRENDNET
Modèle	TV-IP312WN
Capteur	CMOS 1/4", 640 x 480 pixels
Angle de vue	60° (diagonale)
Vision nocturne	Infrarouge jusqu'à 5 mètres
Audio	Micro intégré omnidirectionnel, sortie haut-parleur externe, audio bidirectionnel
Compression vidéo	MPEG-4 / MJPEG double flux
Résolution max.	640 x 480 (VGA) à 30 ips
Connectivité réseau	Wi-Fi 802.11b/g/n + Ethernet 10/100 Mbps
Sécurité sans fil	WEP 64/128 bits, WPA/WPA2-PSK
Zoom numérique	3x
Fonctions avancées	Détection de mouvement, alarme email, enregistrement programmé, UPnP, DDNS
Logiciel inclus	SecurView Pro (gestion jusqu'à 32 caméras)
Alimentation	Adaptateur secteur 5V DC, 2.5A
Dimensions	70 x 100 x 57 mm
Poids	155 g
Température de fonctionnement	0°C à 45°C
Garantie	3 ans
Contenu de l'emballage	Caméra, adaptateur, câble Ethernet, support de montage, CD, guide rapide

FOIRE AUX QUESTIONS - TV-IP312WN TRENDNET

Comment connecter la caméra à mon réseau Wi-Fi ?

Utilisez le bouton WPS de la caméra et de votre routeur. Appuyez sur le bouton WPS de la caméra, puis sur celui du routeur dans les 2 minutes. La connexion s'établit automatiquement. Vous pouvez aussi utiliser l'assistant de configuration fourni sur le CD.

Puis-je accéder à la caméra depuis mon smartphone ?

Oui, la caméra supporte le streaming vers des appareils 3GPP. Vous pouvez également utiliser le logiciel SecurView Pro ou un navigateur web pour y accéder à distance.

Comment visionner les images de nuit ?

La caméra est équipée de LED infrarouges qui s'activent automatiquement dans l'obscurité. La portée est d'environ 5 mètres, vous offrant une vision nocturne en noir et blanc.

Comment configurer la détection de mouvement ?

Dans l'interface de gestion, allez dans les paramètres de détection de mouvement. Vous pouvez définir jusqu'à deux zones de détection avec des seuils de sensibilité réglables. Configurez ensuite les actions (alarme email, enregistrement, etc.).

Puis-je enregistrer les vidéos sur une clé USB ?

Oui, la caméra dispose d'un port USB 1.1 (type A) permettant d'enregistrer des images fixes sur une clé USB formatée en FAT16/32. Pour l'enregistrement vidéo continu, utilisez le logiciel SecurView Pro sur votre ordinateur.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé sur la caméra pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres reviendront aux valeurs par défaut.

Quels navigateurs sont compatibles avec l'interface de gestion ?

L'interface est optimisée pour Internet Explorer 6.0 ou version ultérieure. D'autres navigateurs peuvent fonctionner mais certaines fonctionnalités (comme l'affichage vidéo) peuvent nécessiter des plug-ins.

Comment activer l'audio bidirectionnel ?

Branchez un haut-parleur amplifié (non fourni) sur la sortie audio de la caméra. Depuis l'interface web, activez l'option 'Audio' et utilisez le bouton 'Parler' pour communiquer via votre ordinateur.

Quel est l'angle de vue de la caméra ?

L'angle de vue diagonal est de 60 degrés. C'est un angle fixe qui permet de couvrir une pièce de taille moyenne.

Le logiciel SecurView Pro est-il gratuit ?

Oui, le logiciel de gestion SecurView Pro est fourni gratuitement sur le CD d'installation. Il permet de gérer jusqu'à 32 caméras TRENDnet, avec enregistrement, lecture et détection de mouvement.

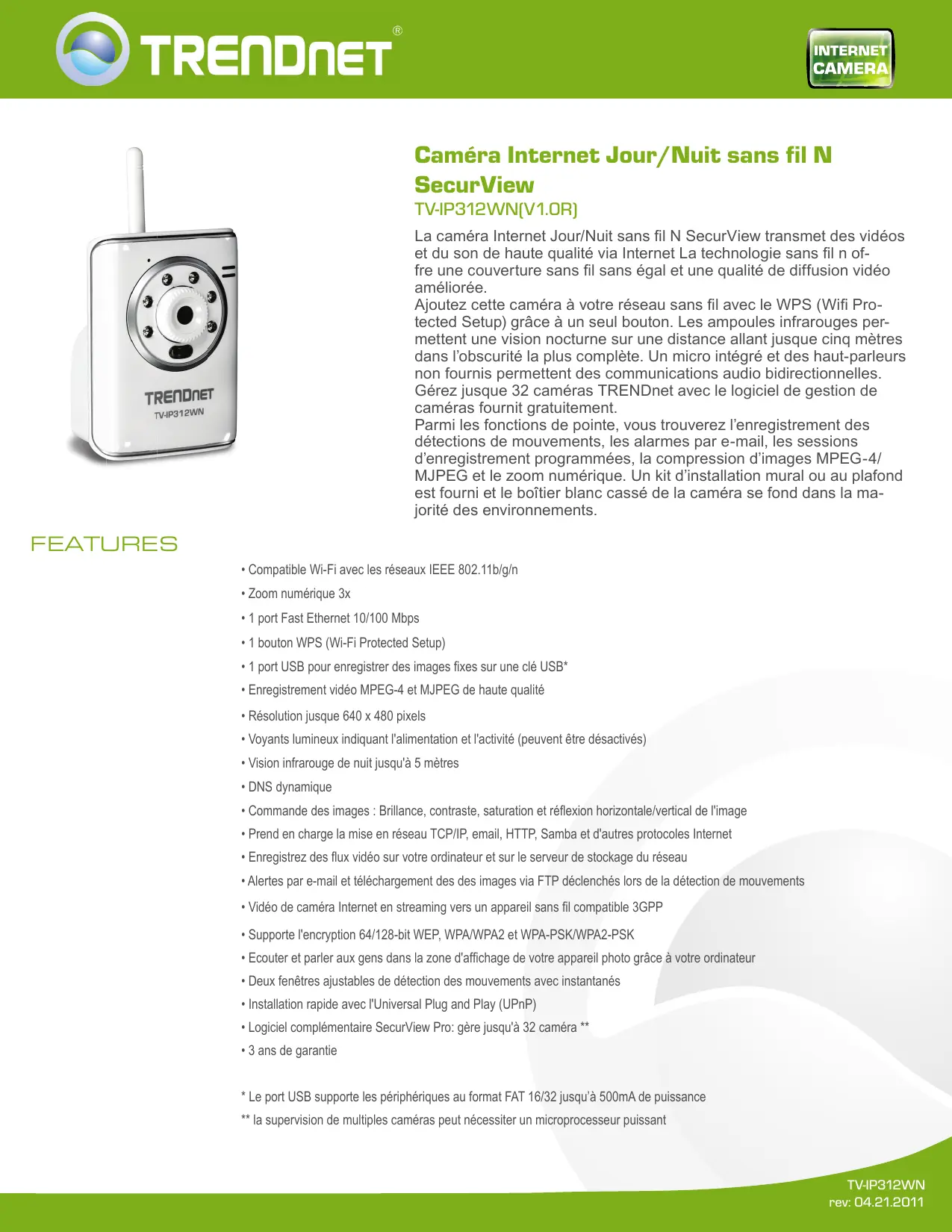

MODE D'EMPLOI TV-IP312WN TRENDNET

Laamera Internet Jour/Nuit sans fil N SecurView transmet des vidéos et du son de haute qualité via Internet. La technologie sans fil offre une couverture sans fil sans égal et une qualité de diffusion vidéo améliorée.

Ajoutez cette caméra à votre réseau sans fil avec le WPS (Wi-Fi Protected Setup) grâce à un seul bouton. Les ampoules infrarouges permettent une vision nocturne sur une distance allant jusqu'à cinq mètres dans l'obscurité la plus complète. Un micro intégré et des haut-parleurs non fournis permettent des communications audio bidirectionnelles. Gérez jusqu'à 32 caméras TRENDnet avec le logiciel de gestion de caméras fourni Gratuitement.

Parmi les fonctions de pointe, vous trouvez l'enregistrement des détections de mouvements, les alarmes par e-mail, les sessions d'enregistrement programmées, la compression d'images MPEG-4/MJPEG et le zoom numérique. Un kit d'installation mural ou au plafond est fourni et le boîtier blanc cassé de la caméra se fond dans la majorité des environnements.

• Compatible Wi-Fi avec les réseaux IEEE 802.11b/g/n
• Zoom numérique 3x
• 1 port Fast Ethernet 10/100 Mbps
• 1 bouton WPS (Wi-Fi Protected Setup)
• 1 port USB pour enregistrer des images fixes sur une clé USB*
• Enregistrement vidéo MPEG-4 et MJPEG de haute qualité
• Résolution jusqu'à 640 x 480 pixels Voyants lumineux indiquant l'alimentation et l'activité (peuvent être désactivés)
• Vision infrarouge de nuit jusqu'à 5 mètres DNS dynamique Commande des images : brillance, contraste, saturation et réflexion horizontal/vertical de l'image
• Prend en charge la mise en réseau TCP/IP, e-mail, HTTP, Samba et d'autres protocoles Internet
• Enregistrez des flux vidéo sur votre ordinateur et sur le serveur de stockage du réseau
• Alertes par e-mail et téléchargement des images via FTP déclenchés lors de la détection de mouvements

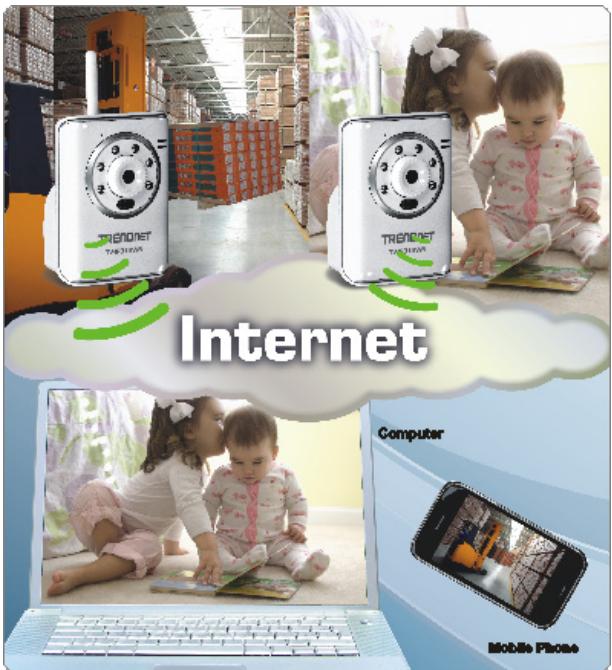

• Vidéo de caméra Internet en streaming vers un appareil sans fil compatible 3GPP
• Supporte l'encryption 64/128-bit WEP, WPA/WPA2 et WPA-PSK/WPA2-PSK
• Écouter et parler aux gens dans la zone d'affichage de votre appareil photo grâce à votre ordinateur
• Deux fenêtres ajustables de détection des mouvements avec instantanés
• Installation rapide avec l'Universal Plug and Play (UPnP)
• Logiciel complémentaire SecurView Pro : gère jusqu'à 32 caméras **
• 3 ans de garantie
• Le port USB supporte les périphériques au format FAT 16/32 jusqu'à 500mA de puissance. La supervision de multiples caméras peut nécessiter un microprocesseur puissant.

Spécifications

Caméra
General	• Capteur:capteur d'image couleur CMOS de 1/4" • Résolution : 640 x 480 pixels • Lentille Board • Distance focale: 4.5mm • Ouverture (F/No): F2.8 • Voyant IR avec contrôle du capteur de lumière • Eclairage minimum: 0.5 Lux • Angle de vue diagonale : 60°
Image & Video	• Compression:Double flux MPEG-4/MJPEG • Contrôle de l'exposition, de la température de couleur, du gain: automatique • Résolution : jusqu'à 30fps VGA (640x480), jusqu'à 30fps QVGA (320x240), jusqu'à 30fps QVGA (160x120)
Audio	• Entrée audio in: Micro omnidirectionnel intégrée • Sensibilité: -48dB +/- 3dB • Fréquence: 50 ~ 16000Hz • Sortie Audio : sortie externe vers le haut-parleur actif (mono) • Suppression de l'écho : logiciel de processeur de voix • Codec audio: PCM/AMR
Matériel
Réseau:	• IEEE 802.3u 10/100Mbps Fast Ethernet, Auto-MDIX
Voyants lumineux	• Alimentation , Link
Port USB	• Port host USB 1.1 de type A
Bouton de réinitialisation	• Restauration des paramétres par défaut
Bouton WPS	• Enforcez le bouton pour le WPS
Consommation	• 8 watts max.
Alimentation	• Adaptateur secteur externe 5V , 2.5A
Dimension	• 70 x 100 x 57 mm (2.67 x 3.94 x 2.95 in.)
Weight	• 155 g (5.4 oz)
Température	• de fonctionnement: 0°C ~ 45°C (32°F ~ 113°F) • de stockage: -15°C ~ 60°C (5°F ~ 140°F)
Humidité	• Max. 90% (pas de condensation)
Certifications	• CE, FCC
Configuration nécessaire
Interface de gestion	• Internet Explorer 6.0 ou supérieur,
SecurView Pro tourne sur	• Windows 7 (32/64 bit), Vista (32/64 bit), XP (32/64 bit)
Logiciel SecurView Pro 2.0	• Canal: prise en charge de jusqu'à 32 camères • Enregistrement/Lecture/Détction de mouvement
Protocoles réseau	• TCP/IP, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP, Samba, PPPoE and UPnP
Sans fil
Standard	• Basé sur la technologie IEEE 802.11n • Compatible avec les réseaux IEEE 802.11b/g
Fréquence	• 2.4 ~ 2.4835GHz
Antenne	• 1 Antenne dipôle 2dBi amovible avec connecteur SMA inversé
Débit des données (Réçupération automatique)	• 802.11n: jusqu'à 150Mbps • 802.11g: jusqu'à 54Mbps • 802.11b: jusqu'à 11Mbps
Sécurité	• 64/128-bit WEP, WPA/WPA2-PSK
Puisance de sortie	• 802.11n: 15 + 1 dBm • 802.11b: 15 + 1 dBm • 802.11g: 18 + 1 dBm
Sensibilité du récepteur	• 802.11n HT20: -67dBm • 802.11n HT40: -64dBm • 802.11g: -70dBm • 802.11b: -87dBm
Canaux	• 1~11 (FCC), 1~13 (ETSI)
Gestion
Identification à distance	• Gestion à distance appuyé
Sauvegarde/Restauration	• Sauvegarde/récapère les fichiers de configuration

Spécifications NETWORKING SOLUTIONS

Paramétrages
Image	• Luminosite, finesse, saturation, basculement, miroir (horizontal/vertical)
Vidéo	• Type d'encodag: Résolution : 640 x 480, 320 x 240, 160 x 120 • Taux d'image: 1~ 30 fps • Compression: 5 levels
Recording	• Types d'enregistrement : permanent, programme ou lors de la détction de mouvements avec le logiciel
Profils multiples	• 3 profils simultanés
Paramétrages des ports	• Port HTTP:80 (par défaut)
Zoom numérique	• 3x
DNS dynamique	• Yes
Heure	• Synchronisez avec le serveur NTP ou réglez manuellement l'heure/la date
SMTP	• Messagingie SMTP supportée jusqu'2 comptes avec logiciel
Journal système	• 100 entrées (max.)

Contenu de l'emballage

TV-IP312WN

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utiliser)

Adaptateur de courant (5V DC, 2.5 A)

Câble réseau (1.8 m/5.9 ft.)

Support de montage
