TEW-684UB - Adaptateur USB Wi-Fi TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TEW-684UB
Type de produit	Adaptateur USB Wi-Fi
Norme sans fil	450Mbps Wireless N Dual Band
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	450 Mbps
Interface	USB 2.0 (compatible USB 1.1)
Sécurité sans fil	WEP, WPA, WPA2
Systèmes d'exploitation supportés	Windows 7 (32/64-bit), Windows Vista (32/64-bit), Windows XP (32/64-bit)
Configuration minimale requise (Windows 7)	Processeur 1 GHz, RAM 1 Go
Configuration minimale requise (Vista)	Processeur 800 MHz, RAM 512 Mo
Configuration minimale requise (XP)	Processeur 300 MHz, RAM 256 Mo
Alimentation	Via port USB
Longueur du câble USB fourni	100 cm
Contenu de l'emballage	Adaptateur TEW-684UB, CD-ROM avec pilotes et utilitaire, guide d'installation rapide, câble USB
Dimensions (estimées)	9,5 x 3 x 1,5 cm
Poids (estimé)	30 g
Température de fonctionnement (estimation)	0 °C à 40 °C
Humidité de fonctionnement (estimation)	10 % à 90 % sans condensation
Certifications	CE, EN 301 489, EN 62311, EN 60950
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les liquides
Sécurité	Ne pas exposer à l'eau ; débrancher en cas d'orage
Réparabilité	Pièces non remplaçables par l'utilisateur ; contacter le support technique

FOIRE AUX QUESTIONS - TEW-684UB TRENDNET

Comment installer l'adaptateur TEW-684UB ?

Insérez le CD-ROM fourni, exécutez l'utilitaire d'installation, acceptez la licence, puis connectez l'adaptateur via le câble USB lorsque le logiciel le demande.
Suivez les instructions à l'écran ; le pilote s'installe automatiquement.

Quels systèmes d'exploitation sont supportés ?

L'adaptateur est compatible avec Windows 7 (32/64 bits), Windows Vista (32/64 bits) et Windows XP (32/64 bits).
Pour d'autres systèmes, vérifiez sur le site de TRENDNET.

Comment me connecter à un réseau sans fil ?

Après installation, double-cliquez sur l'icône Utilitaire sans fil TRENDnet dans la barre des tâches.
Cliquez sur Site Survey, sélectionnez votre réseau (SSID), puis entrez la clé de sécurité si nécessaire.

Que faire si l'ordinateur ne reconnaît pas l'adaptateur ?

Vérifiez que le pilote est installé correctement. Essayez de brancher l'adaptateur sur un autre port USB. Si le problème persiste, désinstallez puis réinstallez le pilote.
Consultez le guide de dépannage sur le CD ou le site TRENDNET.

Comment configurer la sécurité de ma connexion sans fil ?

Dans l'utilitaire TRENDnet, après avoir sélectionné votre réseau, choisissez le type d'authentification (WPA2 recommandé) et entrez la clé prépartagée (mot de passe).
Cliquez sur Suivant pour enregistrer.

Puis-je utiliser l'adaptateur sur un port USB 1.1 ?

Oui, il est compatible, mais le débit sera limité à 12 Mbps maximum.
Pour des performances optimales, utilisez un port USB 2.0.

Où trouver les derniers pilotes ?

Les pilotes sont disponibles sur le site de TRENDNET : www.trendnet.com.
Recherchez le modèle TEW-684UB dans la section support/téléchargements.

Comment enregistrer mon produit ?

Enregistrez votre produit en ligne sur www.trendnet.com/register pour bénéficier d'un meilleur support technique et de la garantie.

Quelle est la portée approximative de l'adaptateur ?

La portée dépend de l'environnement et des obstacles. En intérieur, elle peut atteindre 30 à 50 mètres. Les performances sont optimales en ligne de vue.

Comment résoudre une connexion intermittente ?

Vérifiez que le pilote est à jour. Éloignez l'adaptateur des sources d'interférence (micro-ondes, téléphones sans fil).
Essayez de changer le canal Wi-Fi sur votre routeur ou de réinitialiser l'adaptateur en le débranchant/rebranchant.

MODE D'EMPLOI TEW-684UB TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Procéder à l'installation 2
2. Utilisation de l'adaptateur sans fil 5

Contenu de l'emballage

• TEW-684UB
• CD-ROM (Guide de l'utilisateur et de l'utilitaire) Guide d'installation rapide en plusieurs langues Cable USB de 100cm (3.28 pieds)

Vérification de l'équipement

• USB port: 2.0 ou 1.1 (Clause de non responsabilité: Lors de la connexion du TEW-684UB à un port USB 1.1, le débit maximum est de 12 Mbps)
• Lecteur de CD-ROM

Exigences logicielles

SE supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

Remarque :

N'INSTALLEZ PAS le TEW-684UB dans l'ordinateur avant qu'on ne vous le demande.

1. Insérez le CD-ROM avec l'utilitaire et le Guide de l'utilitaire dans le lecteur de CD-ROM de votre ordinateur.

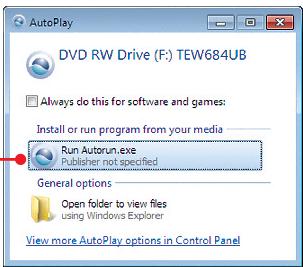

2. Cliquez sur Run Autorun.exe (Windows 7/Vista uniquement).

1. Cliquez ensuite sur Install Utility. (Installer l'utilitaire)

1. Sélectionnez I accept the terms in the license agreement (J'accepte les conditions du contrat de licence). Cliquez sur Next (Suivant).

1. Sélectionnez Installer le pilote et l'utilitaire TRENDnet WLAN et puis cliquez sur Suivant.

1. Sélectionnez Outil de configuration TRENDnet et puis cliquez sur Suivant (Windows XP).

1. Cliquez sur Installer.

1. Cliquez sur Finish (Terminer).

1. Avec le câble USB fourni, connectez l'extrémité Micro-B du câble USB au TEW-684UB.

1. Connectez l'extrémité Type A (l'autre extrémité du cable USB) sur un port USB disponible de votre ordinateur.
2. L'ordinateur détectera et installerait automatiquement les pilotes.

L'installation est maintenant complète

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-684UB, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de Trendnet sur http://www.trendnet.com.

3. Utilisation de l'adaptateur sans fil

1. En bas dans le coin droit de l'écran, double cliquez sur l'icone Utilitaire sans fil TRENDnet. Sous Windows 7, si l'icone n'apparaît pas, cliquez sur la flèche Afficher les icones cachées.

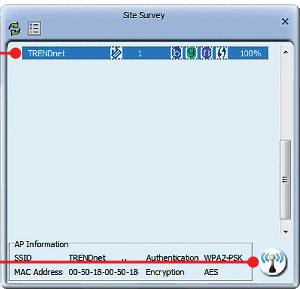

1. Cliquez sur l'icône Site Survey.

1. Sélectionnez un SSID et puis cliquez sur l'icone Connecter. Le SSID est le nom de votre réseau Routeur sans fil ou Point d'Accès Sans fil.

1. Si le cryptage est activé sur votre réseau sans fil (par exemple point d'accès ou routeur sans fil), le type correct d'authentification et de cryptage doit être sélectionné. Cliquez sur l'icône Suivant.

1. Entrez la clé prépartagée (mot de passe de réseau sans fil) et puis cliquez sur l'icône Suivant pour sauvegarder les paramètres du sans fil.

La configuration sans fil est à présent terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-684UB, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de Trendnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

450Mbps Wireless N Dual Band USB Adapter

Modèle:

TEW-684UB

Nom Commercial:

TRENDnet

EN 301 489-17 V2.1.1:05-2009

EN 62311:2008

EN 60950-1:2006+A11:2009

Déclaration:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil du Parlement Européen pour la radio et les équipements de terminaux de telecommunications.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 23, 2011

Date
