TW100-BRV324 - Routeur VPN TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur VPN pare-feu double WAN
Normes	IEEE 802.3, IEEE 802.3u
Ports LAN	4 ports Fast Ethernet 10/100 Mbps auto MDI/MDIX
Ports WAN	2 ports Fast Ethernet 10/100 Mbps
VPN	Jusqu'à 70 tunnels IPSec, 10 PPTP, 100 sessions L2TP/IPSec/PPTP
Pare-feu	SPI, NAT, NAPT, NAT Traversal, protection DoS
Cryptage	DES (56 bits), 3DES (168 bits), AES ; authentification MD5, SHA-1
Sécurité	Filtrage URL, contrôle d'accès, alerte e-mail, journaux d'événements
Alimentation	Adaptateur secteur externe DC 5V 3.0A
Dimensions (L x l x H)	235 x 148 x 33 mm
Poids	363 g
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	0 à 80 % (sans condensation)
Certifications	CE, FCC
Garantie	3 ans limitée
Clients supportés	Jusqu'à 253 clients
Systèmes d'exploitation supportés	Windows 95/98/ME/NT/2000/XP/Vista, Unix, Mac
Configuration	Via navigateur web, UPnP, assistant d'installation
QoS	Oui, priorisation de la bande passante
DMZ / Serveurs virtuels	DMZ, Multi-DMZ, jusqu'à 40 serveurs virtuels (redirection de ports)
Routage	Statique, RIP1, RIP2, DNS dynamique
Contenu de l'emballage	Routeur TW100-BRV324, guide d'installation rapide, CD-ROM (guide utilisateur), adaptateur secteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - TW100-BRV324 TRENDNET

Comment configurer le routeur TW100-BRV324 ?

Connectez le routeur à votre modem et à votre ordinateur. Ouvrez un navigateur web et saisissez l'adresse IP par défaut (généralement 192.168.10.1). Suivez l'assistant de configuration ou configurez manuellement les paramètres WAN, LAN et VPN.

Que faire si l'alimentation du routeur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est branché et que la prise fonctionne. Essayez un autre câble d'alimentation compatible (DC 5V 3.0A). Si le problème persiste, contactez le support TRENDNET.

Comment réinitialiser le routeur aux paramètres d'usine ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton Reset à l'arrière du routeur pendant environ 10 secondes. Relâchez lorsque les voyants clignotent. Le routeur redémarrera avec les paramètres par défaut.

Comment configurer un VPN IPSec sur le TW100-BRV324 ?

Accédez à l'interface web via un navigateur. Dans le menu VPN, sélectionnez IPSec et créez un nouveau tunnel. Saisissez les paramètres de l'extrémité distante (adresse IP, clés partagées, algorithmes de cryptage). Sauvegardez et activez le tunnel.

Combien de connexions VPN sont supportées simultanément ?

Le routeur supporte jusqu'à 70 connexions IPSec et 10 connexions PPTP (Microsoft VPN). Il gère également 100 sessions de communication VPN pour PPTP, IPSec et L2TP.

Quels systèmes d'exploitation sont compatibles avec le routeur ?

Le routeur est compatible avec Windows 95/98/ME/NT/2000/XP/Vista, Unix et Mac. Aucun pilote spécifique n'est nécessaire pour la connexion réseau.

Comment mettre à jour le firmware du TW100-BRV324 ?

Téléchargez la dernière version du firmware depuis le site TRENDNET. Dans l'interface web, allez dans Administration > Mise à jour du firmware. Sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Que faire en cas de perte de connexion Internet intermittente ?

Vérifiez les câbles WAN et le statut du modem. Configurez l'équilibrage de charge et le basculement automatique entre les deux ports WAN. Activez la journalisation des événements pour identifier les causes.

Comment configurer l'équilibrage de charge sur les ports WAN ?

Dans l'interface web, allez dans Configuration WAN > Dual WAN. Sélectionnez le mode 'Load Balance' (équilibrage de charge). Vous pouvez définir des ratios de bande passante ou utiliser le mode automatique.

Comment sécuriser mon réseau avec le pare-feu intégré ?

Activez le pare-feu SPI (Stateful Packet Inspection) dans les paramètres de sécurité. Filtrez les adresses IP et URL indésirables, et configurez des alertes par e-mail en cas d'attaques. Utilisez NAT et NAT Traversal pour masquer les adresses internes.

MODE D'EMPLOI TW100-BRV324 TRENDNET

Double routeur pare-feu WAN VPN TW100-BRV324

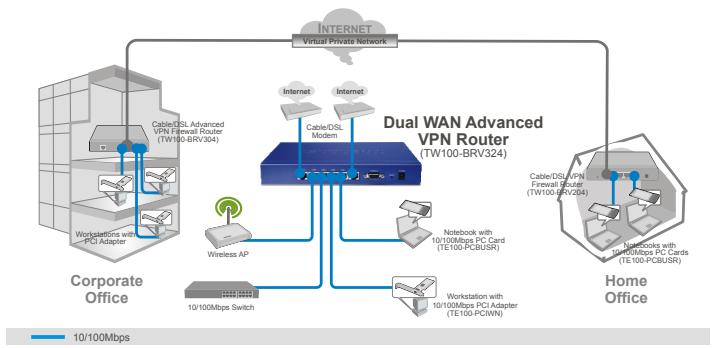

Le routeur pare-feu Dual WAN VPN TW100-BRV324 offre l'équilibrage de la charge du réseau, une sauvegarde en cas de dysfonctionnement et un accès VPN (Virtual Private Network) sécurisé à 70 utilisateurs distants. Une charge équilibrée du réseau permet d'éviter les temps d'arrêt et permet au personnel d'accéder en toute sécurité à votre réseau via Internet à l'aide d'un seul routeur.

Accédez à distance aux ressources LAN via 70 connexions IPSec ou 10 connexions VPN Microsoft. Le cryptage de pointe SPI, NAT et NAT Traversal du pare-feu offre une protection contre les attaques Internet. Il améliore le fonctionnement lors des périodes de pointe de chargement sur le réseau et élimine les temps d'arrêt grâce à l'utilisation de deux ports WAN. Accédez à distance au réseau et partagez Internet en toute simplicité, en étant assuré que vos ressources réseau sont bien protégées.

Caractéristiques

- Les doubles ports WAN (10/100Mbps) fournissent un équilibre de la charge lors des moments d'utilisation intensive d'Internet

- Supporte jusque 70 connexions VPN grâce à la technologie IPSec

- Supporte jusque 10 connexions VPN grâce à la technologie PPTP (Microsoft VPN)

- Installez le port WAN supplémentaire afni d'assurer un temps d'inactivité zéro

- Supporte 100 sessions de communications VPN pour PPTP, IPSec et L2TP

• Héberge jusque 253 clients

- Le switch 4 ports à détection automatique détermine automatiquement le débit Ethernet

- Supporte le les modems câbles à haut débit, les modems xDSL (IP statique/dynamique, PPPoE, PPTP) et le FTTH (fiber to the home)

- Compatible avec les systèmes d'exploitation Windows 95/98/ME/NT/2000/XP/Vista, Unix et Mac

- Gérez votre réseau avec le support NAT (Network Address Translation), NAPT (Network Address Port Translation) et NAT Traversal

- Le pare-feu SPI (Stateful Packet Inspection) vous protège des attaques par dénis de service

- Programmez les alarmes par e-mail et gérez les journaux d'événements

- Gérez le contrôle d'accès depuis des adresses et des URL prédéfinies et des listes de filtrage du contenu

- Supporte le crypatage via clé manuelle, IKE, PKI, DES (56 bits), 3DES (168 bits) et AES

- Autentification, OCSP (Online Certificate Status Protocol) et certificat SHA-1, MD5 et PKI

• Certification Virtual Private Network Consortium (VPNC)

- Support Dead Peer Detection (DPD) lors du trafic IPSec

- Support du protocole pour PPPoE, PPTP client pour connexion DSL, câble Big Pond, SingTel RAS et Network Time Protocol (NTP)

- Authentication de sécurité supplémentaire avec Password Authentication Protocol (PAP) et Challenge Handshake Authentication Protocol (CHAP) pour PPPoE

- Configuration aisée à l'aide d'un navigateur Internet

- La mémoire Flash permet les mises à jour du firmware et une configuration enregistrement/ restauration du routeur

- Supporte le DMZ, le Multi-DMZ et 40 serveurs virtuels (redirection des ports)

- La technologie Quality of Service (QoS) donne la priorité à la largeur de bande pour des opérations précises telles le Voice of IP et la vidéo en ligne.

- Supporte le routage statique, RIP 1 et RIP 2 et le service DNS dynamique

- Intallez le routeur en quelques minutes grâce au support Universal Plug and Play (UPnP)

• Garantie limitée de 3 ans

Spécifications

Hardware
Normes	IEEE 802.3 et IEEE 802.3u
Protocoles	NAT, PPPoE, HTTP, DHCP, TCP/IP, UDP, PAP, CHAP, RIP1 et DDNS
Pare-feu	NAT, NAPT, NAT T, Stateful Packet Inspection, e-mail d'alerte et journal en cas d'attaque et dénis de service
Sécurité	Contôle d'accès des adresses IP, des URL et filtrage du contenu
Port local	4 ports LAN Fast Ethernet 10/100 Mbps auto MDI/MIDX
Port Internet	2 ports WAN Fast Ethernet 10/100 Mbps auto MDI/MIDX
Bouton de réinitialisation	Restauration des paramètres par défaut
Voyants	Alimentation, Etat, WAN1, Link/Act, 10 ,100, LAN et WAN2
Alimentation	Adaptateur secteur externe DC 5v3.0A
Dimensions (LxlxH)	235 x 148 x 33 mm (9,25x 5,82 x 1,29 pouces)
Poids	363g
Température	Fonctionnement : De 0 à 40°C Entreposage : De -10 à 70°C
Humidité	Fonctionnement : De 0 à 80 % (pas de condensation) Entreposage : De 0 à 95%, pas de condensation
Certifications	CE, FCC
Routeur
Pare-feu	Pare-feu NAT, pare-feu SPI
Sécurité	Filtre URL, contrôle d'accès, protection par mot de passe, alerte e-mail et journaux
VPN (IPSec)	Authentification MD5-HMAC/SHA1-HMAC, cryptage DES-CBC, 3DES-CBC, Internet Key Exchange, Manual Key Negotiation
Tunnels VPN	70 (IPsec), 10 (PPTP)
Communication	IPSec, PPTP, L2TP (100 sessions)

Solution de Réseaux

Contenu de l'emballage

• TW100-BRV324
• Guide d'installation rapide
  • CD-ROM contenant le guide de l'utilisateur
• Adaptateur secteur
