Type de produit	Routeur VPN 4 ports
Marque	TRENDnet
Modèle	TW100-BRV214
Dimensions (estimées)	Environ 175 x 120 x 35 mm
Poids (estimé)	Environ 300 g
Alimentation	Adaptateur secteur 12V DC, 1A
Ports LAN	4 ports RJ-45 10/100 Mbps
Port WAN	1 port RJ-45 10/100 Mbps
Protocoles VPN	IPSec, PPTP, L2TP (selon guide utilisateur)
Pare-feu	NAT, filtrage de paquets, SPI
Gestion	Interface web (http://192.168.10.1)
Mot de passe par défaut	admin
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Débranchez avant nettoyage, utilisez un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, éviter les surtensions, utiliser dans un endroit ventilé.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.
Certifications	CE, conformité aux directives 2004/108/CE et 2009/125/CE
Contenu de l'emballage	Routeur, guide d'installation rapide, CD-ROM, câble réseau 1,5 m, adaptateur secteur

FOIRE AUX QUESTIONS - TW100-BRV214 TRENDNET

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez le bouton Reset à l'arrière pendant 10 secondes avec un trombone. Les paramètres reviennent aux valeurs par défaut.

Quelle est l'adresse IP par défaut pour accéder à l'interface de configuration ?

L'adresse IP par défaut est 192.168.10.1. Ouvrez un navigateur et saisissez cette adresse.

Quel est le mot de passe administrateur par défaut ?

Le mot de passe par défaut est admin (sans guillemets). Il est conseillé de le changer après la première connexion.

Comment configurer une connexion VPN sur le TW100-BRV214 ?

Consultez le guide de l'utilisateur sur le CD-ROM fourni. Vous pouvez configurer des tunnels VPN via l'interface web dans la section VPN.

Que faire si je ne parviens pas à accéder à l'interface web du routeur ?

Vérifiez que votre ordinateur est connecté à un port LAN et que l'adresse IP est dans le même sous-réseau (par exemple 192.168.10.x). Essayez de réinitialiser le routeur si nécessaire.

Comment changer le mot de passe administrateur ?

Connectez-vous à l'interface web, allez dans System > Password (ou Administration selon version), saisissez l'ancien et le nouveau mot de passe, puis cliquez sur Apply.

Quels types de VPN sont supportés ?

Le routeur supporte les protocoles IPSec, PPTP et L2TP. Consultez le guide utilisateur pour les détails de configuration.

Comment mettre à jour le firmware ?

Téléchargez le firmware depuis le site TRENDnet. Connectez-vous à l'interface, allez dans System > Firmware Upgrade, sélectionnez le fichier et cliquez sur Upgrade.

Que faire si le routeur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le voyant d'alimentation reste éteint, contactez le support technique.

Comment contacter le support technique TRENDnet ?

Vous pouvez joindre TRENDnet au [phone] (USA) ou consulter le site www.trendnet.com pour les contacts locaux.

MODE D'EMPLOI TW100-BRV214 TRENDNET

• Guide d'installation rapide [1]

Contenu de l'emballage

TW100-BRV214 - Guide d'installation rapide en plusieurs langues - CD-ROM (Guide de l'utilisateur et pilote) Câble réseau (1.5 m / 5 pieds) Adaptateur secteur (12V DC, 1A)

Installation nécessaire

• Un ordinateur avec un port Ethernet disponible
• Navigateur Internet : Internet Explorer (6.0 ou supérieur), Firefox (2.0 ou supérieur), Opera, Chrome, Safari
• Internet à large bande
• Modem DSL ou câble installé

2. Installation du matériel

1. Vérifiez que vous avez une connexion Internet.
2. Eteignez votre modem cable ou DSL.
3. Déconnectez le câble réseau de votre modem cable ou DSL et de votre ordinateur.
4. Connectez une extrémité d'un cable réseau à un des ports du TW100-BRV214 de réseau LAN. Branchez l'autre extrémité du cable au port réseau de l'ordinateur.

1. Connectez une extrémité d'un câble réseau au port WAN du TW100-BRV214. Branchez l'autre extrémité du câble au port réseau de votre modem.

1. Branchez l'adaptateur secteur AC au TW100-BRV214 et ensuite à une prise de courant. Enoncez le bouton d'alimentation sur « branché »

1. Allumez votre modem cable ou DSL. Attendez que les voyants lumineux indiquent que le modem est complètement démarré. Consultez le guide de l'utilisateur du modem pour plus d'informations.
2. Vérifiez que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés : État (vert), LAN port (1, 2, 3, 4) (vert), et WAN (vert).

Remarque: Pour des instructions concernant la configuration VPN, veuillez vous référer au guide de l'utiliser. Le guide de l'utiliser se trouve sur le CD-ROM fourni.

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.1 et appuyez sur la touche Enter (Entrez).

1. Saisissez le System Password (mot de passe système) et cliquez ensuite sur Login (identifiant). Par défaut: System Password (Mot de passe système): admin

System Password :

Login

1. Sélectionnez l'assistant et cliquez sur Enter (Entrez).

1. Suivez les instructions de l'assistant pour installer le routeur. Cliquez sur Apply Settings (Appliquez les paramètres).

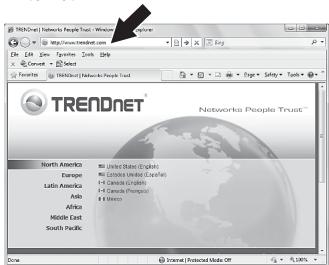

2. Ouvrez votre navigateur et saisissez-y une URL (p. ex. www.trendnet.com) afin de vérifier que vous disposez d'une connexion Internet.

L'installation du routeur est maintenant terminée.

Si vous desirez des informations detaillées sur la configuration et les paramètres avances du TW01-BRV214, veuillez consulter la rubrique Depannage, le guide de l'utilisateur au CD-ROM ou le site Internet de TRENDbet sur http://www.trendnet.com.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

4-Port VPN Router

Modèle:

TW100-BRV214

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/CE du Conseil (Parlement européen) sur la directive EMC et de produits liés à l'énergie de la directive 2009/125/CE.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

June 6, 2011

Date

Ce produit TRENDNet comprehend un calculiqui libre etcrit par des programmes tiers. Ces codes sont sunt a la GNU General Public License ("GPL"Licence publique generale GNU) ou a la GNU Lesser General Public License ("LGPL"Licence publique generale limite GNU). Ces codes sont distribueds SANS GARANTIE et sont sutes aux droits d'auteurs des programmes. TRENDNet ne fournit pas d'assistance technique pour ces codes. Les detalls concernant les GPL et LGPL GNL sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/gpl.html) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles sur le site Internet de TRENDNET (http://trendnet.com/downloads/list/gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Veuillez également demander les codes source en contactant TRENDnet.
