TFC-110S15 - Convertisseur de médias TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur multimédia en fibre optique
Caractéristiques techniques principales	Convertit les signaux Ethernet en fibre optique et vice versa, supporte les vitesses jusqu'à 1000 Mbps
Alimentation électrique	Alimentation externe 5V DC
Dimensions approximatives	90 x 70 x 26 mm
Poids	150 g
Compatibilités	Compatible avec les normes IEEE 802.3, 802.3u, 802.3z
Type de connecteurs	1 port RJ-45 (Ethernet), 1 port SC (fibre optique)
Distance de transmission	Jusqu'à 15 km avec fibre monomode
Fonctions principales	Extension de réseau, conversion de signaux, isolation électrique
Entretien et nettoyage	Nettoyer les ports avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, consulter le fabricant pour les pièces de rechange
Sécurité	Conforme aux normes de sécurité électrique, éviter les environnements humides
Informations générales utiles	Idéal pour les réseaux nécessitant une connexion à longue distance, facile à installer

FOIRE AUX QUESTIONS - TFC-110S15 TRENDNET

Que faire si le TFC-110S15 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée. Assurez-vous que le câble d'alimentation est en bon état et que la prise fonctionne.

Comment configurer le TFC-110S15 pour la première fois ?

Connectez le TFC-110S15 à votre réseau à l'aide d'un câble Ethernet, puis suivez les instructions du manuel pour accéder à l'interface de configuration.

Le TFC-110S15 ne détecte pas mon câble fibre optique.

Assurez-vous que le câble fibre est correctement inséré dans les ports SFP. Vérifiez également la compatibilité du câble avec le TFC-110S15.

Comment réinitialiser le TFC-110S15 aux paramètres d'usine ?

Maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent, puis relâchez-le.

Quelles sont les distances maximales de transmission avec le TFC-110S15 ?

Le TFC-110S15 peut transmettre des données jusqu'à 15 km selon le type de câble fibre utilisé.

Comment puis-je vérifier l'état de la connexion sur le TFC-110S15 ?

Utilisez les LED d'état sur le dispositif pour vérifier l'état de la connexion. Consultez le manuel pour comprendre la signification des différentes lumières.

Le TFC-110S15 chauffe-t-il pendant l'utilisation normale ?

Un léger échauffement est normal. Assurez-vous qu'il y a une ventilation adéquate autour de l'appareil.

Puis-je utiliser le TFC-110S15 avec d'autres marques de matériel ?

Oui, le TFC-110S15 est compatible avec la plupart des équipements réseau qui supportent les normes SFP et Ethernet.

Que faire si la connexion réseau est lente ?

Vérifiez les câbles pour des dommages, redémarrez le TFC-110S15 et testez la connexion avec un autre appareil pour isoler le problème.

Où puis-je trouver le manuel d'utilisation du TFC-110S15 ?

Le manuel d'utilisation est disponible sur le site Web de TRENDNET dans la section support ou téléchargement.

MODE D'EMPLOI TFC-110S15 TRENDNET

• Guide d'installation rapide [1]

Contenu de l'emballage

• Convertisseur fibre
• Guide d'installation rapide en plusieurs langues
• Alimentation

Si tout le contenu ci-dessus est manquant, s'il vous plaît contactez votre revendeur.

Configuration minimale

• Un environnement assez frais et sec
• Un environnement exempt de toute source de génération de champ électromagnétique fort (comme les moteurs), de vibration, de poussières et veillez à ce qu'il ne soit pas directement exposé aux rayons du soleil
• Chassis TFC-1600 (non fourni) ou une surface plane pouvant supporter le poids du convertisseur fibre
• Switch Ethernet 10/100Mbps
• Cables fibres multimode ou monomode Cable Ethernet RJ-45 Cat.5, 5e ou 6

Équipement optionnel

Un rack standard 19 pouces Chassis TFC-1600

Installation de 2 convertisseurs fibre autonomes

1. Branchez un câble Ethernet RJ-45 entre le port Ethernet des convertisseurs de fibre et le port Ethernet de votre switch (TE100-S24g).

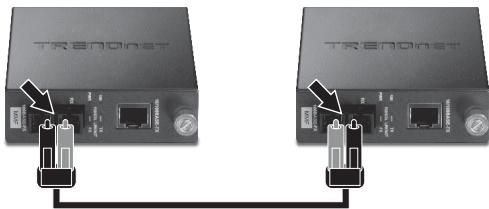

1. Branchez le câble fibre aux convertisseurs fibre.

1. Branchez l'adaptateur secteur à l'arrière du convertisseur fibre.

Remarque:

1. Pour le TFC-110MM/MST/MSC/110S15/S15i/S30/S30i/S60/S60i/S10, les câbles TX et RX doivent être inversés sur la connexion fibre opposée.
2. Le TFC-15MS100 transforme la fibre multi-mode en fibre monomode, il peut être branché à un switch à l'aide d'une connexion fibre de type SC multimode (p. ex. TEG-424WS avec modules fibres) afin d'allonger la distance de la fibre monomode jusqu'à 15km.
3. Câblage

a. Cable optique multimode: TFC-110MSC, TFC-110MST, TFC-110MM. b. Cable optique monomode: TFC-110S15, TFC-110S30, TFC-110S60, TFC-110S100, TFC-110S15i, TFC-110S30i, TFC-110S60i. c. Cable optique à simple brin pour: TFC-110S20D3, TFC-110S20D5, TFC-110S40D3, TFC-110S40D5.

Installation d'un convertisseur fibre dans un châssis

1. Dévissez le cache baie de la baie sur le châssis.

1. Desserrez la vis à molette et enlevez le convertisseur fibre du logement métallique.

1. Glissez le convertisseur fiber dans un logement disponible et serrez la vis à molette.

L'installation est maintenant complète.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

Modèle:

TFC-110MSC, TFC-110MST, TFC-110MM, TFC-11051S, TFC-110530, TFC-110560, TFC-1105100, TFC-110530i, TFC-110560i, TFC-110520D3, TFC-110520D5, TFC-110540D3, TFC-110540DS, TFC-15MS100

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC et de produits liés à l'énergie de la directive 2009/125/CE.

Je déclare par la présente que les produits et accessoires mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

May 27, 2011

Date

Cet appareil numérique de la classe-A est conforme à la norme NMB-003 du Canada.

NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER'S AUTHORITY TO OPERATE THE EQUIPMENT.
