Type de produit	Antenne Wi-Fi extérieure omnidirectionnelle
Marque	TRENDNET
Modèle	TEW-OA08OK
Bande de fréquence	2400 MHz ~ 2500 MHz (2.4 GHz)
Gain	8 dBi
Polarisation	Linéaire verticale
Impédance	50 Ohms
Connecteur	N femelle (câble inclus avec adaptateur SMA inversé mâle)
Câble inclus	2 m (6 pi) HDF-200 (TEW-2000F) avec atténuation 1,1 dB
Dimensions (L x l x H)	520 x 62 x 79,5 mm
Poids	400 g
Plage de température	-40 °C à 80 °C
Humidité de fonctionnement	100 % à 25 °C
Résistance au vent	180 km/h
Protection foudre	Mise à la terre DC
Matériau du radôme	Fibre de verre
Garantie	3 ans
Certifications	CE, FCC
Angle d'ouverture horizontal	360°
Angle d'ouverture vertical	15°
Puissance admissible	50 W (CW)
TOS (VSWR)	≤ 2,0:1
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Installer hors de portée des lignes électriques. Consulter un professionnel pour l'installation extérieure.
Pièces détachées et réparabilité	Câble antenne optionnel disponible (modèle TEW-8000F, 8 m).
Informations générales	Utilisation intérieure ou extérieure. Montage mural ou sur mât. Compatible avec tout appareil Wi-Fi 2,4 GHz à connecteur SMA inversé mâle.

FOIRE AUX QUESTIONS - TEW-OA08OK TRENDNET

Comment installer l'antenne TEW-OA08OK ?

L'antenne peut être montée sur un mur ou un mât à l'aide du kit de fixation en U fourni. Fixez solidement le support, vissez l'antenne et connectez le câble de 2 mètres à votre appareil Wi-Fi. Pour une installation extérieure, faites appel à un professionnel.

Cette antenne est-elle compatible avec mon routeur ?

Oui, si votre routeur dispose d'un connecteur d'antenne SMA inversé mâle (Reverse SMA Male) et fonctionne en 2,4 GHz (802.11b/g). Le câble fourni se connecte directement.

Puis-je utiliser cette antenne à l'intérieur ?

Oui, elle peut être installée à l'intérieur comme à l'extérieur. Son gain de 8 dBi améliorera la couverture Wi-Fi dans toute la maison.

Quelle est la portée maximale de cette antenne ?

La portée dépend de l'environnement, des obstacles et de la puissance de votre émetteur. Avec 8 dBi de gain, elle peut étendre significativement la portée par rapport à une antenne standard de 2 dBi.

Le câble fourni est-il de bonne qualité ?

Oui, le câble HDF-200 de 2 mètres a une faible atténuation de seulement 1,1 dB, ce qui préserve le signal. Un câble plus long (8 m, modèle TEW-8000F) est disponible en option avec une atténuation de 4,5 dB.

Comment orienter l'antenne pour une meilleure couverture ?

L'antenne étant omnidirectionnelle (couverture horizontale à 360°), il suffit de la monter verticalement. La couverture verticale est de 15°, donc placez-la à une hauteur dégagée pour une dispersion optimale.

Puis-je remplacer le câble par un plus long ?

Oui, vous pouvez utiliser le câble optionnel TEW-8000F de 8 mètres. Attention : plus le câble est long, plus l'atténuation est élevée (4,5 dB pour 8 m), ce qui peut réduire le gain effectif.

L'antenne résiste-t-elle aux intempéries ?

Oui, elle est conçue pour l'extérieur avec un radôme en fibre de verre, une résistance au vent de 180 km/h, une plage de température de -40 °C à 80 °C et une humidité de 100 %.

Cette antenne fonctionne-t-elle avec le Wi-Fi 5 GHz ?

Non, elle est spécifiquement conçue pour la bande 2,4 GHz (2400-2500 MHz). Elle n'est pas compatible avec les réseaux 5 GHz.

Que faire si le signal ne s'améliore pas après installation ?

Vérifiez que le connecteur est bien serré, que l'antenne est orientée verticalement et qu'aucun obstacle métallique ne bloque le signal. Testez avec un autre appareil ou rapprochez temporairement l'antenne. Si le problème persiste, consultez un installateur professionnel.

MODE D'EMPLOI TEW-OA08OK TRENDNET

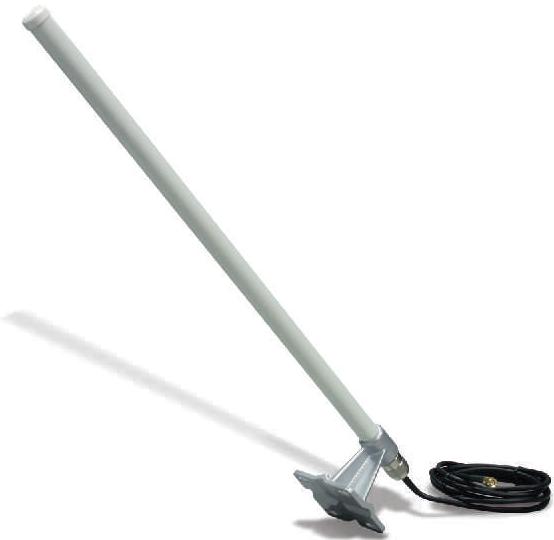

8dBi Outdoor Omni-Directional Antenna Kit TEW-0A080K

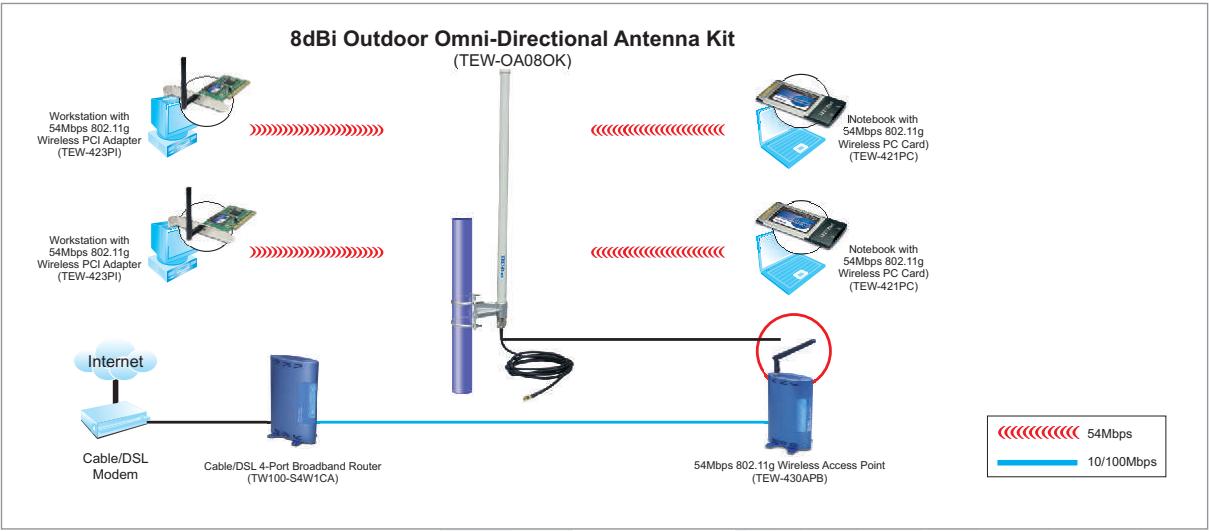

TRENDnet's TEW-OA08OK Outdoor Omni Directional Antenna Kit increases the coverage area of your wireless network. As an optional antenna for your 2.4GHz IEEE 802.11b and 802.11g wireless network equipments, you can install it indoor or outdoor to extend the coverage area. The antenna can simply be mounted on the wall or on a pole. This antenna kit comes antenna, metal bracket, hardware, and 2 meters (6 ft.) antenna cable. You can install the kit on any brand's 2.4GHz wireless devices with Reverse SMA Male antenna connector.

NETWORKING SOLUTIONS

SPECIFICATIONS

Hardware

Frequency range	• 2400 MHz ~ 2500MHz
Gain	• 8.0 dBi
VSWR	• 2.0:1 Max.
Polarization	• Linear, Vertical
HPBW/horizontal	• 360°
HPBW/vertical	• 15°
Power Handling	• 50 W (cw)
Impedance	• 50 Ohms
Connector Type (Included)	• N-Type Female • 2m(6ft.) HDF-200 (TEW-2000F)
Antenna Cable Type	• N-Type male to Reversed SMA Female • Attenuation: 1.1dB
Antenna Cable (Optional)	• 8M (26 ft.) HDF-200(Model# TEW-8000F) • Attenuation: 4.5dB
Wind Survival Speed	• 180 Km/h (112 Miles/h)
Lightning Protection	• DC ground
Color	• Gray-white
Material	• Fiberglass
Housing Material	• PCB mirco stripe
Weight	• 400g (14 oz.)
Temperature	• -40°C ~ 80°C (-40°F ~ 176°F)
Humidity	• 100% @ 25°C (77°F)
Dimensions	• 520 x 62 x 79.5mm (20.47 x 3.13 x 2.44 inches)
Warranty	• 3-Year
Certification	• CE, FCC

PATTERNS

Horizontal Coverage

Vertical Coverage

NOTE:

For optimal results in extending your wireless range with wireless antenna installations, we recommended that you consult a professional installer for site survey, safety precautions, and proper installation.

PACKAGE CONTENTS

• TEW-OA08OK
• Quick Installation Guide
• Mounting U Clamp Bracket Kit
• 2M (6 ft.) Antenna Cable (TEW-2000F)

RELATEDPRODUCTS

TEW-IA04O	4 dBi Omni Indoor Antenna
TEW-IA06D	6 dBi Directional Indoor Antenna
TEW-OA14DK	14dBi Outdoor Directional Antenna with 6ft. (2M) Reverse SMA Cable (with bracket mounting kit)
