Type de produit	Antenne Wi-Fi extérieure
Marque	TRENDNET
Modèle	TEW-AO10O
Gain	10 dBi
Fréquence	2,4 GHz
Connecteur	N-type (mâle)
Polarisation	Verticale
Impédance	50 Ohms
Dimensions approximatives	350 mm (longueur)
Poids approximatif	250 g
Température de fonctionnement	-20°C à 60°C
Matériau	Fibre de verre et aluminium
Angle d'ouverture	60° (horizontale), 30° (verticale)
Installation	Murale ou sur mât
Composants inclus	Antenne, guide d'installation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Ne pas installer près de lignes électriques. Mettre à la terre correctement.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support TRENDNET.
Informations générales	Antenne directionnelle pour améliorer la portée Wi-Fi. Utiliser avec un câble TEW-L406 ou TEW-L412 pour usage extérieur.

FOIRE AUX QUESTIONS - TEW-AO10O TRENDNET

Comment installer l'antenne TEW-AO10O en extérieur ?

Fixez le câble jumper au point d'accès, puis branchez-le au protecteur de surcharge. Reliez le protecteur au câble d'antenne (TEW-L406/L412) et connectez le câble à l'antenne. Mettez le protecteur à la terre via une tige de terre.

Quels câbles sont nécessaires pour l'installation extérieure ?

Un câble jumper SMA inversé vers N, un protecteur de surcharge, et un câble d'antenne TEW-L406 (6 m) ou TEW-L412 (12 m).

Puis-je utiliser cette antenne en intérieur ?

Oui, pour une installation intérieure, utilisez les câbles TEW-L202 (2 m) ou TEW-L208 (8 m) sans protecteur de surcharge.

Quel est le gain de l'antenne TEW-AO10O ?

Le gain est de 10 dBi, ce qui offre une portée étendue par rapport à une antenne standard.

L'antenne est-elle compatible avec tous les routeurs ?

Elle est compatible avec tout périphérique Wi-Fi doté d'un connecteur SMA inversé (RP-SMA). Vérifiez la compatibilité de votre routeur.

Dois-je mettre l'antenne à la terre ?

Oui, en extérieur, le protecteur de surcharge doit être relié à une mise à la terre pour protéger contre la foudre.

Quelle est la différence entre TEW-AO10O et TEW-AO08O ?

Le TEW-AO10O a un gain de 10 dBi, tandis que le TEW-AO08O a 8 dBi. Le TEW-AO10O offre une portée légèrement supérieure.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

L'antenne est-elle résistante aux intempéries ?

Oui, elle est conçue pour une utilisation extérieure. Les connecteurs doivent être protégés par la toile isolante fournie.

Où puis-je trouver la notice complète ?

Téléchargez la notice au format PDF sur notice-facile.com pour obtenir des instructions détaillées.

MODE D'EMPLOI TEW-AO10O TRENDNET

1. Installation de l'antenne extérieure 1 2. Installation du protecteur de surcharge 4 3. Toile isolante pour installation extérieure 5 4. Installation de l'antenne intérieure 6

1. Installation de l'antenne extérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

TEW-ASAK

Câble Jumper - Protecteur de surcharge

TEW-L406/TEW-L412

• TEW-L406 - câbles (6 mètres)
• TEW-L412 - câbles (12 mètres)

L'une des antennes suivantes :

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

1. Débranchez l'antenne dipôle par défaut du point d'accès intérieur ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du câble Jumper à votre périphérique Wi-Fi.

1. Branchez le manchon noir (de type N) du câble Jumper au protecteur de surcharge. Veuillez vous référer à la section n° 2 "Installation de l'antenne intérieure".

1. Branchez la fiche restante du protecteur de surcharge au manchon bleu (de type N) du câble de l'antenne (TEW-L406/TEW-L412).
2. Branchez le câble vert sur un dispositif à la terre, par exemple.

1. Tige de terre 2. Système électrique relié à la terre 3. Bâtiment

1. Branchez le manchon noir restant (de type N) du câble d'antenne à l'antenne.

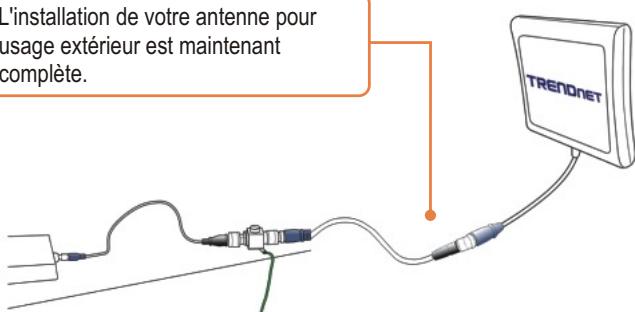

1. L'installation de votre ANTENNE pour usage extérieur est maintenant complète.

2. Installation du protecteur de surcharge

1. Avant d'installer l'antenne, assurez-vous que le câble extérieur à faibles pertes (TEW-L406/TEW-L412) est assez long pour atteindre le point d'accès ou le routeur. Fixez le manchon bleu de l'adaptateur de câble au périphérique Wi-Fi (SMA inversé) et le manchon noir (de type N) de l'adaptateur de câble au protecteur de surcharge.
2. Enlevez la patte métallique de type L et indiquez l'endroit de la fixation sur le mur.
3. Vissez-le au mur.
4. Positionnez le protecteur dans le support.

Mettez la rondelle.

Serrez l'écrou.

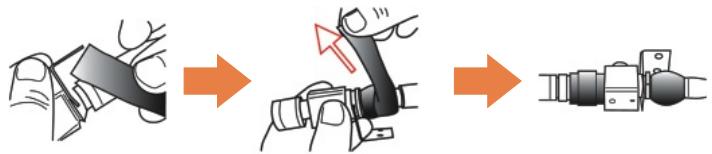

3. Toile isolante pour installation extérieure

Si votre protecteur de surcharge est installé à l'extérieur, n'oubliez pas d'entourer les deux prises avec la toile isolante fournie.

4. Installation de l'antenne intérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

TEW-L202/TEW-L208

• TEW-L202 - câbles (2 mètres)
• TEW-L208 - câbles (8 mètres)

L'une des antennes :

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

Remarque : Les antennes intérieures ci-dessous sont fournies avec les câbles ou se branchent directement à votre périphérique Wi-Fi. Aucun autre câble n'est nécessaire :

TEW-AI86D	TEW-AI86DB	TEW-AI75O	TEW-AI75OB

1. Débranchez l'antenne dipôle du point d'accès ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du câble intérieur (TEW-L202/ TEW-L208) directement sur le périphérique Wi-Fi.

1. Branchez le manchon noir restant (de type N) du câble d'antenne au manchon bleu (de type N) de l'antenne.

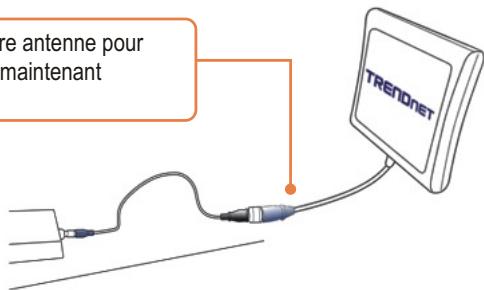

1. L'installation de votre ANTENNE pour usage intérieur est maintenant complète.
