TEW-L412 - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil extérieur/intérieur
Marque	TRENDNET
Modèle	TEW-L412
Alimentation	PoE (Power over Ethernet) via câble Ethernet
Connectivité	Wi-Fi 2.4 GHz, port Ethernet
Normes Wi-Fi	802.11b/g/n (estimation)
Débit maximal	Jusqu'à 300 Mbps (estimation)
Antennes	Connecteur SMA inversé, compatible avec antennes extérieures (TEW-AO08O, TEW-AO10O, TEW-AO09D, TEW-AO14D, TEW-AO19D) et intérieures (TEW-AI86D, TEW-AI86DB, TEW-AI75O, TEW-AI75OB)
Câble fourni	Câble jumper SMA inversé vers N, câble d'antenne de 12 mètres (TEW-L412)
Protecteur de surcharge	Inclus, pour installation extérieure
Toile isolante	Incluse pour protéger les connexions extérieures
Installation	Extérieure ou intérieure selon l'antenne choisie
Sécurité	Mise à la terre requise pour installation extérieure via protecteur de surcharge
Contenu de la boîte	Point d'accès, câble jumper, protecteur de surcharge, câble d'antenne 12m, toile isolante, guide d'installation
Fonctions principales	Extension de couverture Wi-Fi, connexion d'antenne externe pour améliorer le signal
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées disponibles	Antennes, câbles, protecteur de surcharge
Réparabilité	Les pièces externes (antennes, câbles) sont remplaçables par l'utilisateur
Dimensions (estimation)	150 x 100 x 30 mm (unité principale)
Poids (estimation)	200 g (unité principale)

FOIRE AUX QUESTIONS - TEW-L412 TRENDNET

Comment installer l'antenne extérieure sur le TEW-L412 ?

Débranchez l'antenne dipôle du point d'accès. Fixez le manchon bleu (SMA inversé) du câble jumper au point d'accès. Branchez le manchon noir (type N) du câble jumper au protecteur de surcharge. Reliez le protecteur à un dispositif de mise à la terre. Branchez le câble d'antenne (TEW-L412) entre le protecteur et l'antenne extérieure.

Quel câble utiliser pour relier l'antenne au point d'accès ?

Utilisez le câble jumper fourni (SMA inversé vers type N) pour connecter le point d'accès au protecteur de surcharge, puis le câble d'antenne TEW-L412 (12 mètres) entre le protecteur et l'antenne.

Comment installer le protecteur de surcharge ?

Fixez la patte métallique au mur, vissez-la, puis positionnez le protecteur dans le support. Mettez la rondelle et serrez l'écrou. Assurez-vous que le protecteur est relié à la terre via le câble vert.

Faut-il mettre à la terre le protecteur de surcharge ?

Oui, pour une installation extérieure, il est impératif de relier le protecteur de surcharge à la terre en branchant le câble vert sur une tige de terre, le système électrique ou le bâtiment.

Puis-je utiliser une antenne intérieure avec ce point d'accès ?

Oui, le TEW-L412 est compatible avec les antennes intérieures comme TEW-AI86D, TEW-AI86DB, TEW-AI75O, TEW-AI75OB. Dans ce cas, utilisez les câbles TEW-L202 (2 m) ou TEW-L208 (8 m) si nécessaire.

Que faire si la connexion Wi-Fi est instable après installation ?

Vérifiez que toutes les connexions sont bien serrées, que le protecteur de surcharge est correctement installé et mis à la terre. Assurez-vous que l'antenne est orientée correctement. Essayez de changer le canal Wi-Fi dans les paramètres du point d'accès.

Comment nettoyer et entretenir le point d'accès ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. Ne pas utiliser de produits chimiques ou abrasifs. Pour les connexions extérieures, vérifiez l'état de la toile isolante et remplacez-la si endommagée.

Quels accessoires sont inclus dans la boîte ?

La boîte contient : le point d'accès, un câble jumper SMA inversé/N, un protecteur de surcharge, un câble d'antenne de 12 mètres (TEW-L412), une toile isolante et un guide d'installation.

Puis-je remplacer l'antenne par une autre modèle ?

Oui, vous pouvez utiliser les antennes listées dans le manuel : TEW-AO08O, TEW-AO10O, TEW-AO09D, TEW-AO14D, TEW-AO19D pour l'extérieur, et TEW-AI86D, TEW-AI86DB, TEW-AI75O, TEW-AI75OB pour l'intérieur.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en renseignant votre email.

MODE D'EMPLOI TEW-L412 TRENDNET

1. Installation de l'antenne extérieure 1 2. Installation du protecteur de surcharge 4 3. Toile isolante pour installation extérieure 5 4. Installation de l'antenne intérieure 6

1. Installation de l'antenne extérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

Tew-asak

Cable Jumper - Protecteur de surcharge

TEW-L406/TEW-L412

• TEW-L406 - câbles (6 metres)
• TEW-L412 - câbles (12 metres)

L'une des antennes suivantes :

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

1. Débranche l'antenne dipôle par défaut du point d'accès intérieur ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du cable Jumper à votre périhérique Wi-Fi.

1. Branchez le manchon noir (de type N) du cable Jumper au protecteur de surcharge. Veuillez vous référer à la section No.2 "Installation de l'antenne intérieure"

1. Branchez la fiche restante du protecteur de surcharge au manchon bleu (de type N) du cable de l'antenne (TEW-L406/TEW-L412)
2. Branchez le câble vert sur un dispositif à la terre. ex.

1. Tige de terre 2. Système électrique relié à la terre 3. Bâtiment

1. Branchez le manchon noir restant (de type N) du câble d'antenne à l'antenne.

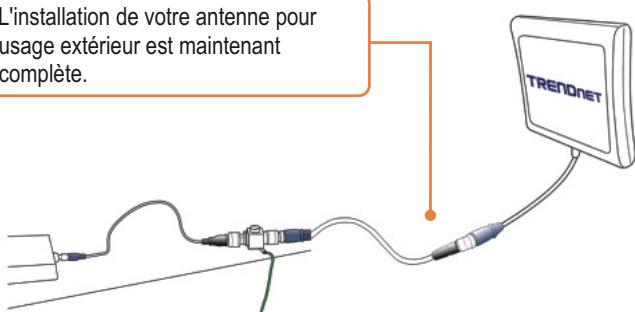

1. L'installation de votre ANTENNE pour usage extérieur est maintenant complétée.

2. Installation du protecteur de surcharge

1. Avant d'installer l'antenne, assurez-vous que le câble extérieur à faibles pertes (TEW-L406/TEW-L412) est assez long pour atteindre le point d'accès ou le routeur. Fixez le manchon bleu de l'adaptateur de câble au périphérique Wi-Fi (SMA inversé) et le manchon noir (de type N) de l'adaptateur de câble au protecteur de surcharge.
2. Enlevez la patte métallique de type L et indiquez l'endroit de la fixation sur le mur.
3. Vissez-le au mur.
4. Positionnez le protecteur dans le support.

Mettez la rondelle

Serrez I'écrou

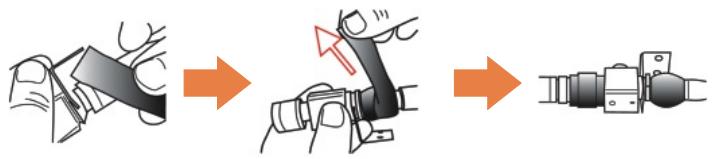

3. Toile isolante pour installation extérieure

Si votre protecteur de surcharge est installé à l'extérieur, n'oubliez pas d'entourer les deux prises avec la toile isolante fournie.

4. Installation de l'antenne intérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

TEW-L202/TEW-L208

• TEW-L202 - câbles (2 metres)
• TEW-L208 - câbles (8 metres)

L'une des antennes:

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

Remarque : Les antennes intérieures ci-dessous sont fournies avec les câbles ou se branchent directement à votre périphérique Wi-Fi. Aucun autre câble n'est nécessaire:

TEW-AI86D	TEW-AI86DB	TEW-AI75O	TEW-AI75OB

1. Débranchez l'antenne dipôle du point d'accès ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du câble interieur (TEW-L202/ TEW-L208) directement sur le périphérique Wi-Fi.

1. Branchez le manchon noir restant (de type N) du cable d'antenne au manchon bleu (de type N) de l'antenne.

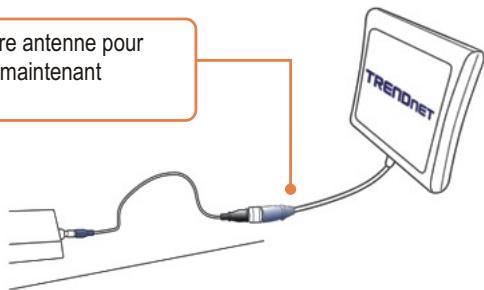

1. L'installation de votre ANTENNE pour usage intérieur est maintenant complète.
