Type de produit	Câble de rallonge d'antenne
Marque	TRENDNET
Modèle	TEW-L406 (6 m) / TEW-L412 (12 m)
Connecteurs	Mâle N vers femelle N
Longueur	6 m (TEW-L406) ou 12 m (TEW-L412)
Impédance	50 Ohms
Bande de fréquence	2.4 GHz (802.11b/g) et 5 GHz (802.11a)
Type de câble	LMR400
Diamètre extérieur	10,29 mm
Rayon de cintrage (installation)	25,4 mm
Rayon de cintrage (répété)	101,6 mm
Poids	0,10 kg/m (0,6 kg pour 6 m, 1,2 kg pour 12 m)
Température de fonctionnement	-40 à 85 °C
Température de stockage	-70 à 85 °C
Efficacité du blindage	>90 dB
Résistance DC (conducteur intérieur)	4,6 ohms/km
Résistance DC (conducteur extérieur)	5,4 ohms/km
Puissance de crête	16 kW
Tension de tenue	2500 V DC
Isolation de la gaine	8000 V RMS
Utilisation	Extérieur (gaine PE résistant UV)
Contenu de l'emballage	Câble, ruban étanche, guide de l'utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les produits chimiques
Sécurité	Utiliser avec des équipements compatibles ; ne pas dépasser les limites électriques
Pièces détachées et réparabilité	Non réparable ; pas de pièces détachées disponibles

FOIRE AUX QUESTIONS - TEW-L406 TRENDNET

Quelle est la longueur du câble TEW-L406 ?

Le modèle TEW-L406 a une longueur de 6 mètres. Le modèle TEW-L412 a 12 mètres.

Ce câble est-il compatible avec mon point d'accès 802.11ac ?

Oui, le câble est compatible avec les fréquences 2,4 GHz et 5 GHz utilisées par le Wi-Fi 802.11a/b/g/n/ac.

Puis-je utiliser ce câble à l'extérieur ?

Oui, le câble est conçu pour une utilisation en extérieur avec une gaine en polyéthylène résistant aux UV et une conception étanche.

Quelle est l'impédance du câble ?

L'impédance est de 50 Ohms, standard pour les équipements Wi-Fi.

Comment installer le câble ?

Connectez le connecteur mâle N à votre point d'accès et le connecteur femelle N à l'antenne. Utilisez le ruban étanche fourni pour protéger les connexions extérieures. Respectez le rayon de cintrage minimal de 25,4 mm.

Le câble est-il livré avec des connecteurs ?

Oui, le câble est pré-monté avec un connecteur mâle N à une extrémité et un connecteur femelle N à l'autre.

Quelle est la perte du câble ?

Le câble LMR400 offre de faibles pertes. Pour 6 m à 2,4 GHz, la perte est d'environ 0,6 dB ; à 5 GHz, environ 1,2 dB.

Puis-je raccorder deux câbles ensemble ?

Il est déconseillé de raccorder plusieurs câbles car cela augmente les pertes. Utilisez un seul câble de la longueur adaptée.

Quelle est la différence entre TEW-L406 et TEW-L412 ?

La seule différence est la longueur : TEW-L406 fait 6 mètres, TEW-L412 fait 12 mètres.

Comment nettoyer le câble ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI TEW-L406 TRENDNET

TEW-L406/TEW-L412

Le câble LMR400 mâle de type N vers femelle de type N allonge votre antenne sans fil de 6 ou 12 mètres afin de lui offrir une localisation parfaite en extérieur. Relais sans fil d'immeuble en immeuble des réseaux professionnels ou fournissez un accès Internet sans fil aux applications hot spot! Ce câble permet la communication sans fil en offrant des communications à faibles pertes entre votre point d'accès et l'antenne.

Caractéristiques

• Compatible Wi-Fi avec les terminaux 802.11b/g 2,4GHz & 802.11a 5GHz pour établir les réseaux sans fil.
• Connecteur mâle de type N vers femelle de type N L'installation optimale de votre périphérique Wi-Fi actuel vous permet d'optimiser ses performances sans fil.
• Le conducteur extérieur flexible permet le plus petit rayon de cintrage possible à tous les câbles de taille et de performances similaires.
• Offre des communications à faibles pertes aux antennes sans fil
• Le blinding 50dB RF est de 10 dB supérieur au simple cable coaxial bindé standard (40 dB). Le contrôleur externe multi-couche relié à la masse est estimé modestement à > 90 dB.
• Conception étanche du câble pour une utilisation en extérieur avec les matériaux pour une résistance aux UV. Câble gaine de polyéthylène conçu pour une utilisation en extérieur.
• Déploiement rapide et aisée dans un environnement WLAN

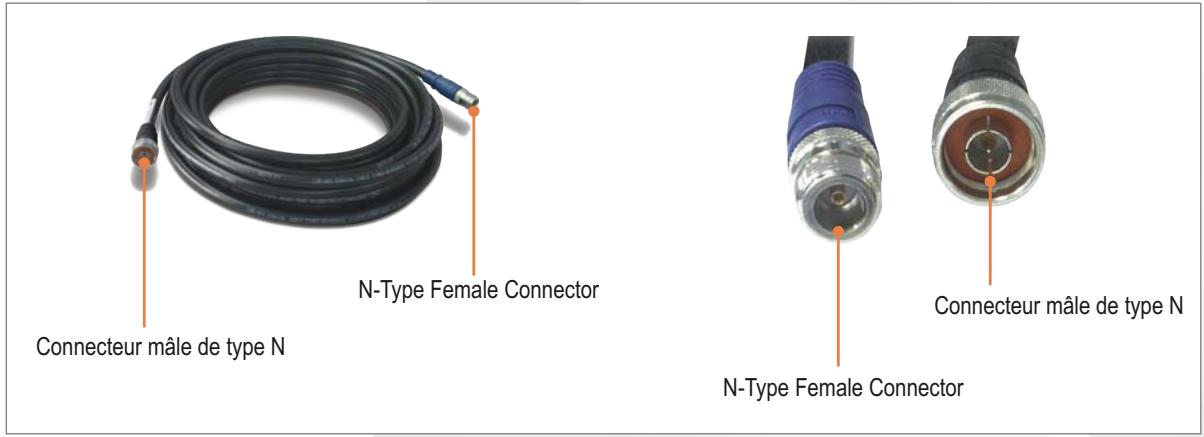

Interface

Spécifications

Construction
Contrôleur intéieur (BCCAI)	• 2,74 mm
Dielectrique (mousse PE)	• 7,24 mm
Contrôleur extérieur (bande d'aluminium)	• 7,39 mm
Protection de la tresse (cuivre étamé)	• 8,13 mm
Gaine (PE)	• 10,29 mm
Mécanique
Rayon de cintrage : Installation	• 25,40 mm
Rayon de cintrage : Répété	• 101,6 mm
Moment de cintrage	• 0,68 N-m
Poids	• 0,10 kg/m
Limite d'élasticité	• 72,6 kg
Aplissement	• 0,71 kg/mm
Environment
Température	• Fonctionnement : de -40 à 85°C • Entreposage: de -70 à 85°C

Solution antenne câble

Electrique
Fréquence de coupure	16.2GHz
Vitesse de propagation	85%
Constante diélectrique	1.38
Retardement	3,92 nS/m
Impédance	50 Ohms
Capacitance	78,4 pF/m
Inductance	0,20 uH/m
Efficacité du blindage	>90 dB
Résistance DC
Contrôleur intéérieur	4,6 ohms/km
Contrôleur extérieur	5,4 ohms/km
Résistance à la tension	2500 Volts DC
Isolation de la gaine	8000 Volts RMS
Puisance de créée	16 kW

Contenu de l'emballage

• TEW-L406/TEW-L412

• Ruban étanche

• Guide de l'utilisateur

Produits en relation

TEW-AO08O	Antenne omnidirectionnelle 8dBi extérieure
TEW-ASAK	Kit extérieur de protection de surcharge
TEW-L202/TEW-L208	Câble SMA LMR200 inversé vers câble de type N
