Type de produit	Câble d'extension d'antenne pour adaptateur réseau sans fil
Marque	TRENDNET
Modèle	TEW-L202
Longueur du câble	2 mètres
Connecteur côté périphérique	SMA inversé (bleu)
Connecteur côté antenne	Type N (noir)
Utilisation	Intérieur et extérieur (avec protection contre les surtensions)
Matériau du câble	Câble à faibles pertes
Accessoires inclus	Câble jumper, protecteur de surcharge, toile isolante
Compatibilité antennes	TEW-AO08O, TEW-AO10O, TEW-AO09D, TEW-AO14D, TEW-AO19D (extérieur); TEW-AI86D, TEW-AI86DB, TEW-AI75O, TEW-AI75OB (intérieur)
Alimentation	Passif (aucune alimentation requise)
Entretien et nettoyage	Essuyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Installer le protecteur de surcharge et relier à la terre pour éviter les dommages liés à la foudre.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support technique pour tout remplacement.
Garantie	Consultez le site TRENDNET pour les détails de garantie.

FOIRE AUX QUESTIONS - TEW-L202 TRENDNET

Quel est le rôle du câble TEW-L202 ?

Le TEW-L202 est un câble d'extension d'antenne de 2 mètres permettant de déporter une antenne Wi-Fi de votre point d'accès ou routeur pour améliorer la réception.

Comment installer l'antenne extérieure avec le TEW-L202 ?

Suivez les étapes : débranchez l'antenne dipôle, connectez le câble jumper au périphérique, fixez le protecteur de surcharge, raccordez le câble d'antenne (TEW-L406/L412), mettez à la terre, puis branchez l'antenne.

Quels types de connecteurs sont utilisés sur le TEW-L202 ?

Le câble possède un connecteur SMA inversé (bleu) côté périphérique et un connecteur de type N (noir) côté antenne.

Puis-je utiliser le TEW-L202 avec n'importe quelle antenne ?

Il est compatible avec les antennes TRENDNET listées dans la notice, notamment les modèles TEW-AO08O, TEW-AO10O, TEW-AO09D, TEW-AO14D, TEW-AO19D pour l'extérieur et TEW-AI86D, TEW-AI86DB, TEW-AI75O, TEW-AI75OB pour l'intérieur.

Le TEW-L202 nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un câble passif qui ne nécessite aucune alimentation. Il transmet simplement le signal RF.

Comment nettoyer le câble TEW-L202 ?

Essuyez-le avec un chiffon sec et non abrasif. Évitez les produits chimiques ou solvants qui pourraient endommager le revêtement.

Que faire en cas de mauvais fonctionnement ?

Vérifiez d'abord toutes les connexions. Si le problème persiste, contactez le support TRENDNET. Le câble n'est pas réparable par l'utilisateur.

Le protecteur de surcharge est-il obligatoire ?

Oui, surtout pour une installation extérieure. Il protège votre équipement Wi-Fi contre les surtensions causées par la foudre. Il doit être relié à la terre.

Quelle est la longueur maximale de câble recommandée ?

La notice propose des câbles de 2 mètres (TEW-L202) et 8 mètres (TEW-L208). Pour de plus longues distances, utilisez un câble à faibles pertes adapté.

Puis-je installer l'antenne en intérieur sans protecteur ?

Oui, pour une installation intérieure, le protecteur de surcharge n'est pas nécessaire. Branchez simplement le câble TEW-L202 entre le périphérique et l'antenne intérieure.

MODE D'EMPLOI TEW-L202 TRENDNET

1. Installation de l'antenne extérieure 1 2. Installation du protecteur de surcharge 4 3. Toile isolante pour installation extérieure 5 4. Installation de l'antenne intérieure 6

1. Installation de l'antenne extérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

Tew-asak

Cable Jumper - Protecteur de surcharge

TEW-L406/TEW-L412

• TEW-L406 - câbles (6 metres)
• TEW-L412 - câbles (12 mètres)

L'une des antennes suivantes :

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

1. Débranche l'antenne dipôle par défaut du point d'accès intérieur ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du cable Jumper à votre périhérique Wi-Fi.

1. Branchez le manchon noir (de type N) du cable Jumper au protecteur de surcharge. Veuillez vous référer à la section No.2 "Installation de l'antenne intérieure"

1. Branchez la fiche restante du protecteur de surcharge au manchon bleu (de type N) du cable de l'antenne (TEW-L406/TEW-L412)
2. Branchez le câble vert sur un dispositif à la terre. ex.

1. Tige de terre 2. Système électrique relié à la terre 3. Bâtiment

1. Branchez le manchon noir restant (de type N) du câble d'antenne à l'antenne.

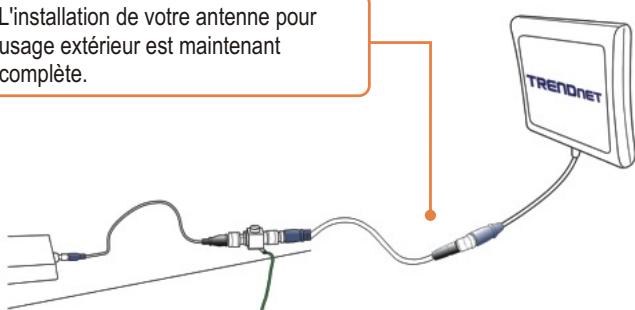

1. L'installation de votre ANTENNE pour usage extérieur est maintenant complétée.

2. Installation du protecteur de surcharge

1. Avant d'installer l'antenne, assurez-vous que le cable extérieur à faibles pertes (TEW-L406/TEW-L412) est assez long pour atteindre le point d'accès ou le routeur. Fixez le manchon bleu de l'adaptateur de cable au périphérique Wi-Fi (SMA inversé) et le manchon noir (de type N) de l'adaptateur de cable au protecteur de surcharge.
2. Enlevez la patte métallique de type L et indiquez l'endroit de la fixation sur le mur.
3. Vissez-le au mur.
4. Positionnez le protecteur dans le support.

Mettez la rondelle

Serrez I'ecrou

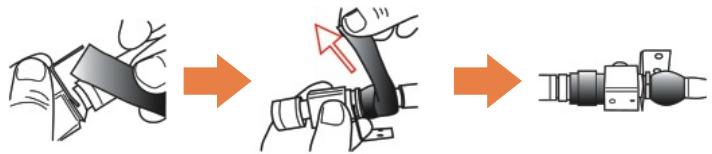

3. Toile isolante pour installation extérieure

Si votre protecteur de surcharge est installé à l'extérieur, n'oubliez pas d'entourer les deux prises avec la toile isolante fournie.

4. Installation de l'antenne intérieure

Avant de procéder à l'installation, assurez-vous de disposer des produits nécessaires et que toutes les boîtes sont complètes.

TEW-L202/TEW-L208

• TEW-L202 - câbles (2 metres)
• TEW-L208 - câbles (8 metres)

L'une des antennes:

TEW-AO08O	TEW-AO10O	TEW-AO09D	TEW-AO14D	TEW-AO19D

Remarque : Les antennes intérieures ci-dessous sont fournies avec les câbles ou se branchent directement à votre périphérique Wi-Fi. Aucun autre câble n'est nécessaire:

TEW-AI86D	TEW-AI86DB	TEW-AI75O	TEW-AI75OB

1. Débranchez l'antenne dipôle du point d'accès ou de votre routeur.

1. Fixez le manchon bleu (SMA inversé) du câble interieur (TEW-L202/ TEW-L208) directement sur le périphérique Wi-Fi.

1. Branchez le manchon noir restant (de type N) du cable d'antenne au manchon bleu (de type N) de l'antenne.

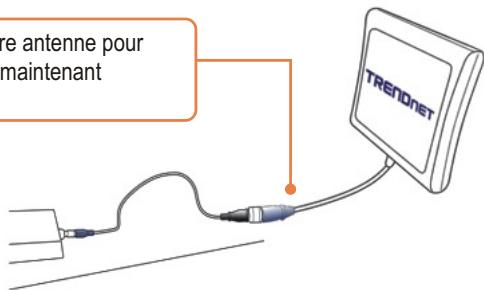

1. L'installation de votre ANTENNE pour usage intérieur est maintenant complète.
