TEW-603PI - Adaptateur réseau sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau sans fil PCI
Marque	TRENDNET
Modèle	TEW-603PI
Interface	PCI 2.2
Norme sans fil	IEEE 802.11b/g
Débit maximal	54 Mbps
Bande de fréquence	2,4 GHz
Antenne	Antenne externe amovible
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2
Systèmes d'exploitation supportés	Windows 2000, Windows XP
Logiciel inclus	Utilitaire de configuration sans fil
Dimensions (approx.)	12,0 x 6,0 x 1,5 cm
Poids (approx.)	50 g
Alimentation	Via le bus PCI
Consommation électrique	3,3 V, 500 mA max
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 85 % (sans condensation)
Certifications	FCC, CE
Contenu de l'emballage	Carte PCI, antenne, CD d'installation, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Installer l'ordinateur hors tension. Respecter les précautions électrostatiques.
Pièces détachées et réparabilité	Non applicable (carte intégrée). Aucune pièce détachable. En cas de panne, remplacer l'adaptateur.
Informations générales	Adaptateur réseau sans fil intérieur pour ordinateur de bureau. Offre une connexion Wi-Fi fiable.

FOIRE AUX QUESTIONS - TEW-603PI TRENDNET

Comment installer le pilote du TEW-603PI sous Windows XP ?

Insérez le CD d'installation et exécutez Autorun.exe. Cliquez sur Install Utility, puis suivez les invites. Lorsque l'Assistant Nouveau matériel détecté apparaît, choisissez Installer le logiciel automatiquement. Ignorez les avertissements de certification en cliquant sur Continuer malgré tout.

Pourquoi mon ordinateur ne détecte-t-il pas la carte PCI ?

Vérifiez que la carte est correctement insérée dans un logement PCI libre et que l'antenne est fixée. Assurez-vous que l'ordinateur est éteint lors de l'installation. Redémarrez l'ordinateur après l'installation matérielle.

Quels systèmes d'exploitation sont compatibles avec le TEW-603PI ?

Le TEW-603PI est compatible avec Windows 2000 et Windows XP. Des pilotes pour d'autres systèmes peuvent être disponibles sur le site de TRENDNET.

Comment configurer la connexion sans fil après l'installation ?

Double-cliquez sur l'icône de l'ordinateur sans fil dans la barre d'état système. Allez dans l'onglet Site Survey, cliquez sur Refresh, sélectionnez votre réseau, puis cliquez sur Connect. Saisissez la clé de sécurité si nécessaire.

Le message 'Pilote non signé' apparaît, que faire ?

Ce message est normal car le pilote n'a pas été certifié par Microsoft. Cliquez sur Continuer malgré tout (Windows XP) ou Oui (Windows 2000) pour poursuivre l'installation.

Quelle est la portée maximale du TEW-603PI ?

La portée typique est d'environ 30 à 100 mètres en intérieur, selon les obstacles et les interférences. Les performances peuvent varier.

Puis-je utiliser cette carte avec un routeur 802.11n ?

Oui, le TEW-603PI est compatible avec les routeurs 802.11n, mais il se connectera en mode 802.11g à une vitesse maximale de 54 Mbps.

Comment vérifier que la carte est bien reconnue par le système ?

Ouvrez le Gestionnaire de périphériques (Devmgmt.msc). Sous Cartes réseau, vous devriez voir 'TRENDnet TEW-603PI Wireless PCI Adapter'. Si un point d'exclamation jaune apparaît, le pilote n'est pas correctement installé.

Que faire si l'utilitaire de configuration ne s'ouvre pas ?

Assurez-vous que le logiciel a été installé à partir du CD. Vous pouvez le lancer manuellement via Démarrer > Programmes > TRENDnet > Wireless Utility. Si le problème persiste, réinstallez l'utilitaire.

Comment mettre à jour le pilote du TEW-603PI ?

Téléchargez le dernier pilote depuis le site de TRENDNET. Supprimez l'ancien pilote via le Gestionnaire de périphériques en désinstallant le périphérique, puis installez le nouveau pilote en suivant les instructions.

MODE D'EMPLOI TEW-603PI TRENDNET

1. Préparation de l'installation 1 2. Installation de l'utilitaire de configuration sans fil 2 3. Installation du matériel 5 4. Installation des pilotes 6 5. Configuration sans fil 11

Contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte :

Vérification de l'équipement

Avant d'installer la carte PCI, vous nevez dispose :

1. PC Pentium class avec au moins un trou d'insertion type PCI
2. Microsoft Windows 2000 ou XP
3. D'un lecteur de CD-ROM

Important! N'INSTALLALLEZ PAS l'adaptateur PCI dans l'ordinateur avant qu'on ne vous le demande. Veuillez suivre les instructions du paragraphe 2 avant d'installer l'adaptateur dans votre ordinateur.

Windows 2000/xp SP2

1. Insérez le CD-ROM TEW-603PI dans le lecteur de votre ordinateur; la fenêtre avec le menu d'installation s'affichera automatiquement. Si la fenêtre ne s'affiche pas automatiquement, cliquez sur Start (Démarrer), sur Run (Exécuter) et tapez E:\Autorun. exe dans le champ de texte. Cliquez sur OK pour débuter l'installation.

Remarque: Remplacez « E » dans « E:\Autorun. exe » par la lettre correspondant à votre lecteur de CD-ROM)

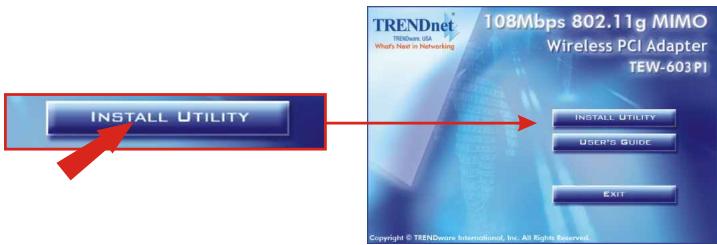

1. Dans le menu d'installation, cliquez sur Install Utility (Installer l'utilitaire).

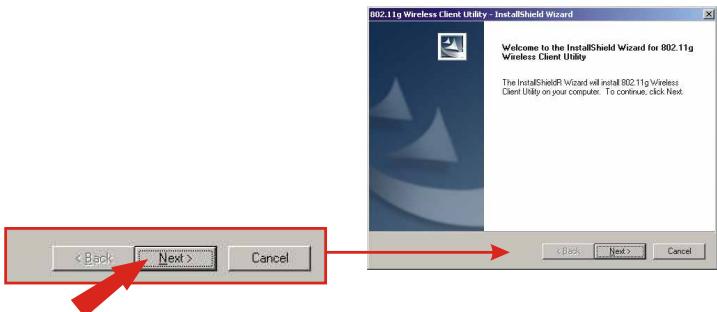

1. Cliquez sur Next (Suivant).

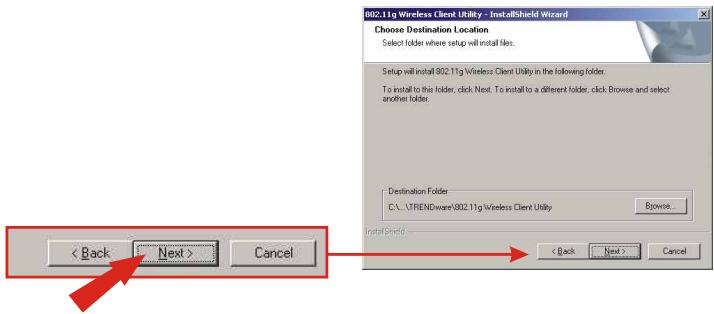

1. Cliquez sur Next (Suivant).

1. Cliquez sur Install (Installer).

1. Un message d'advertisement vous indiquera que le périphérique que vous installez n'a pas encore été certifié compatible Windows XP. Cliquez sur Continue Anyway (Continuer malgré tout). Pour Windows 2000, cliquez sur Yes (Oui).

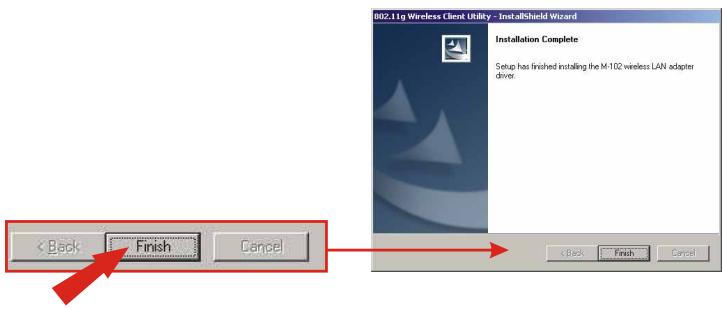

1. Cliquez sur Finish (Terminer).

Si vous installez le carte PCI sans fil tew-603pl:

Ne poursuivez qu'après avoir terminé les étapes reprises au paragraphe 2

1. Eteignez votre ordinateur.
2. Ouvrez le boîtier de votre ordinateur pour trouver la carte mère et les logements pour extensions. (Veuillez consulter le manuel de l'utilisateur de votre ordinateur si vous avez besoin d'aide pour ouvrir le boîtier)

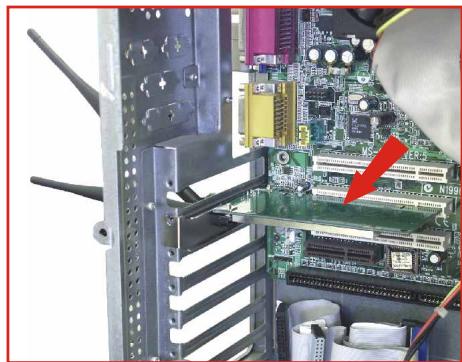

3. Introduisez la carte sans fil dans l'un des logements libres de la carte mère. Appuyez fermement et uniformément sur la carte jusqu'à ce qu'elle se mette en place.
4. Vissez le support métallique de la carte PCI sur votre boîtier avec une vis standard. Fixez l'antenne fournie à la prise située à l'arrière de votre carte.
5. Fermez le boîtier de votre ordinateur et redémarrez ce dernier.

1. Cliquez sur Next (Suivant).

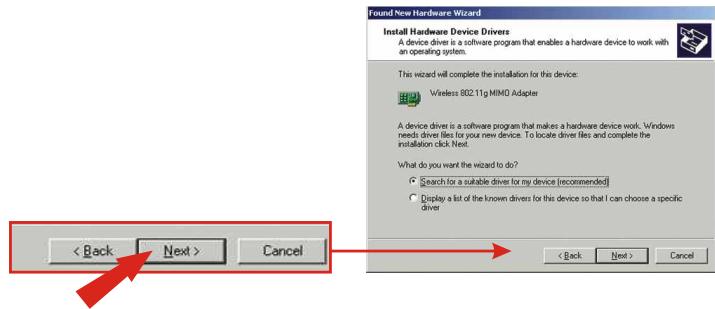

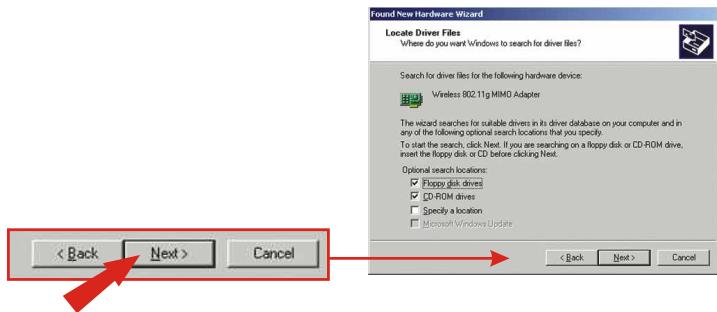

1. Sélectionnez "Search" (recherche) pour couvrir le driver approprié pour mon appareil (recommendation) et cliquez sur "Next".

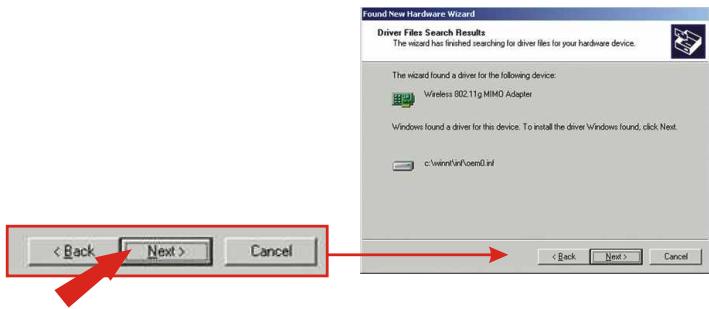

4. Cliquez sur next (suivant).

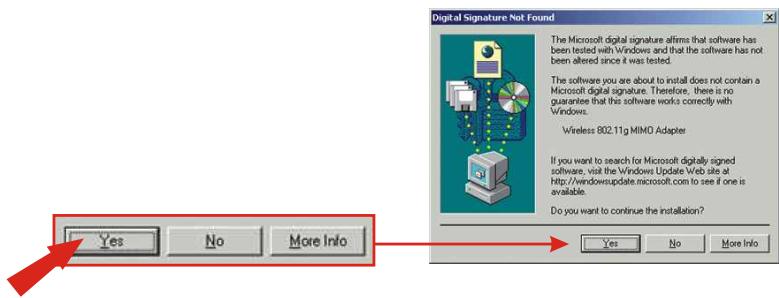

1. Après avoir redémarré votre ordinateur, un message vous indiquera que le pilote que vous êtes sur le point d'installer « ne contient pas de signature numérique » et vous demandera si vous souhaitez continuer l'installation. Cliquez sur Yes (Oui).

1. Cliquez sur Finish (Terminer).

1. Poursuivez avec le Paragraphe 5 de ce Guide d'installation rapide pour continuer la configuration de votre carte sans fil.

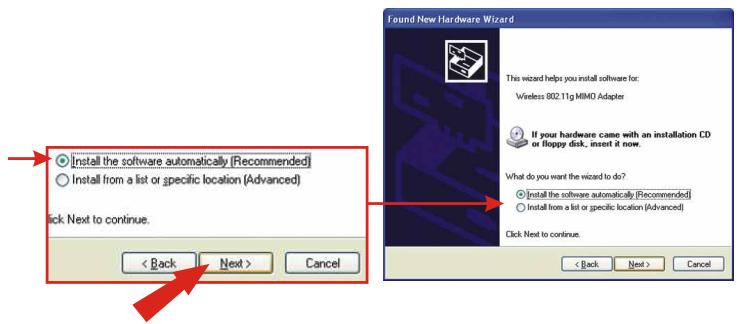

1. Une fois votre ordinateur redémarré, la fenêtre Found New Hardware Wizard (Assistant nouveau matériel détecté) s'affichera. Sélectionnez Install the software automatically (Installer le logiciel automatiquement) et cliquez sur Next (Suivant).

1. Un message d'avertissement vous indiquera que le périhérique que vous installez n'a pas encore été certifié compatible Windows XP. Cliquez sur Continue Anyway (Continuer malgré tout).

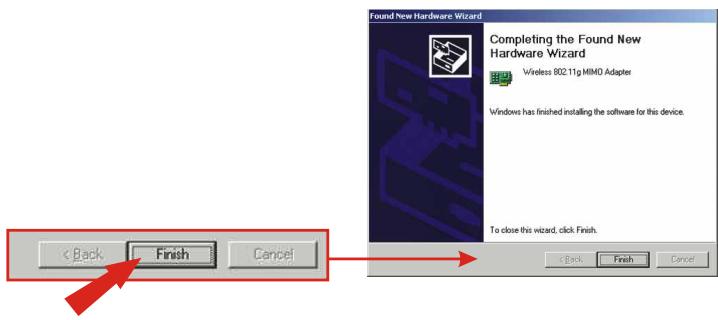

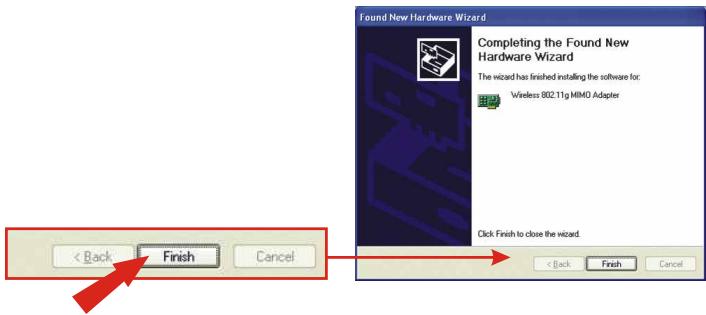

3. Cliquez sur finish (terminer).

1. Poursuivez avec le Paragraphe 5 de ce Guide d'installation rapide pour continuer la configuration de votre carte sans fil.

5. Configuration sans fil

1. Double-cliquez sur l'icône de l'ordinateur sans fil de votre barre d'état système (à côté de l'horloge, dans le coin inférieur droit de votre écran).

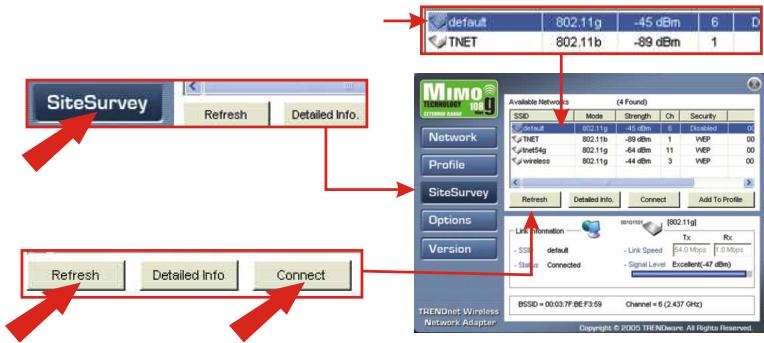

1. Cliquez sur Site Survey (Etude du site), sur Refresh (Actualiser) et sélectionnez le point d'accès souhaité. Cliquez sur Connect (Connecter).

1. Cliquez sur OK.

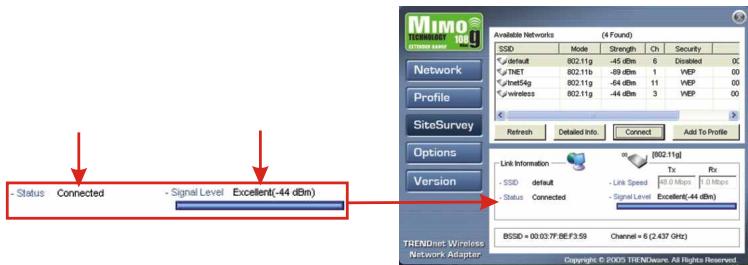

2. Veuillez vérifier l'état de votre connexion.

Félicitations! L'installation est maintenant complète.
