Type de produit	Antenne directionnelle intérieure dual-band
Marque	TRENDNET
Modèle	TEW-AI86DB
Bandes de fréquence	2.4 GHz (802.11b/g) et 5 GHz (802.11a)
Gain	8 dBi à 2.4 GHz, 6 dBi à 5 GHz
VSWR	2.0:1
Polarisation	Linéaire verticale
HPBW horizontal	75° (2.4 GHz), 50° (5 GHz)
HPBW vertical	70° (2.4 GHz), 60° (5 GHz)
Puissance maximale	2 W (CW)
Impédance	50 Ohms
Connecteur	Femelle SMA inversé
Dimensions (antenne)	128 x 85 x 15 mm
Dimensions (base)	80 x 58 x 28 mm
Poids (antenne)	51 g
Poids (base)	82 g
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	95 % à 25 °C
Base magnétique	Oui, pour fixation sur surfaces métalliques
Orientation ajustable	Basculement 180°, rotation 360°
Installation	Aucun logiciel requis, fixation murale ou au plafond
Garantie	3 ans
Contenu de l'emballage	Antenne, base, kit de montage, guide utilisateur

FOIRE AUX QUESTIONS - TEW-AI86DB TRENDNET

Comment installer l'antenne TEW-AI86DB ?

Fixez la base aimantée sur une surface métallique ou utilisez le kit de montage mural/plafond. Branchez l'antenne sur le connecteur SMA inversé de votre périphérique Wi-Fi. Aucun logiciel n'est nécessaire.

Quels appareils sont compatibles avec cette antenne ?

L'antenne est compatible avec tout périphérique Wi-Fi disposant d'un connecteur SMA inversé (mâle) et fonctionnant en 2,4 GHz (802.11b/g) ou 5 GHz (802.11a).

Quel est le gain de l'antenne ?

Le gain est de 8 dBi pour la bande 2,4 GHz et de 6 dBi pour la bande 5 GHz.

Puis-je utiliser cette antenne en extérieur ?

Non, la TEW-AI86DB est conçue pour une utilisation en intérieur uniquement.

Comment orienter l'antenne pour une meilleure réception ?

L'antenne peut basculer jusqu'à 180° et pivoter à 360°. Ajustez-la pour aligner le lobe principal de rayonnement vers la source du signal.

Que faire si le signal ne s'améliore pas ?

Vérifiez que le connecteur est bien enfiché et que l'antenne est orientée correctement. Assurez-vous que votre point d'accès est compatible et que l'environnement ne provoque pas d'interférences.

Cette antenne remplace-t-elle l'antenne d'origine de mon routeur ?

Oui, elle peut remplacer une antenne existante à condition que le connecteur soit de type SMA inversé. Sinon, vous pouvez l'utiliser comme antenne supplémentaire si votre routeur dispose d'une sortie antenne.

Quelle est la portée maximale de l'antenne ?

La portée dépend de l'environnement et des obstacles. Avec un gain de 8 dBi, elle peut améliorer significativement la portée par rapport à une antenne standard, sans valeur exacte garantie.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec pour nettoyer l'antenne. Évitez les produits chimiques ou abrasifs.

L'antenne fonctionne-t-elle avec un routeur double bande ?

Oui, elle supporte les deux bandes 2,4 GHz et 5 GHz. Assurez-vous que votre routeur utilise le même type de connecteur.

MODE D'EMPLOI TEW-AI86DB TRENDNET

Antenne directionnelle intérieure dual-Band 802.11a/g 8/6dBi avec base

TEW-AI86DB

L'antenne omnidirectionnelle TEW-AI86DB fournit davantage de puissance et une meilleure portée à votre réseau sans fil. En tant qu'antenne supplémentaire à votre équipement réseau sans fil IEEE 802.11b/g 2,4GHz ou 802.11a 5GHz, la TEW-AI86DB améliorera la puissance et la qualité du signal de façon significative. La TEW-AI86DB fonctionne avec toutes les marques de périphériques disposant d'un connecteur mâle SMA inversé !

* Ce gain dBi ne compense pas les pertes de cable. Les estimations de performances concernent une utilisation normale; la portée sera fonction de l'environnement

Caractéristiques

• Compatible avec les périphériques sans fil 802.11b/g 2,4GHz ou 802.11a 5GHz.
• La base amovible de l'antenne permet à l'antenne à gain élevé de se connecter à des périphériques Wi-Fi en évitant une perte ou une atténuation due au câble
• La base aimantée permet une fixation aisée et optimal sur un mur ou toute surface métallique
• Sert d'antenne de prolongation omnidirectionnelle intérieure
• Améliore la couverture sans fil ainsi que la transmission et la réception du signal
• La face avant ajustable de l'antenne peut baculer jusque 180° et pivoter jusque 360° pour un fonctionnement optimal.
  • Installation aisée au mur ou au plafond
• Aucun logiciel de configuration ou d'installation nécessaire
  • 3 ans de garantie

Solution pour Antenne

Antenne directionnelle intérieure dual-Band 802.11a/g 8/6dBi avec base TEW-AI86DB

Spécifications

Matériel
Gamme de fréquences	• 802.11a : De 4,9 à 5,8 GHz • 802.11b/g : De 2,4 à 2,5GHz
Gain	• 802.11b/g: 8dBi • 802.11b/g: 6dBi
VSWR	• 2.0:1
Polarisation	• Linéaire, Verticale
HPBW/ Horizontal	• 802.11a: 50° • 802.11b/g: 75°
HPBW/ Vertical	• 802.11a: 60° • 802.11b/g: 70°
Puissance	• 2W (cw)
Impédance	• 50 Ohms
Connecteur	• Femelle SMA inversé
Dimensions	• Antenne: 128 x 85 x 15 mm • Base: 80 x 58 x 28 mm
Poids	• Antenne: 51g (4.5oz.) • Base: 82g (2.9oz.)
Température	• Entre -10 et 55°C
Humidité	• 95% à 25°C

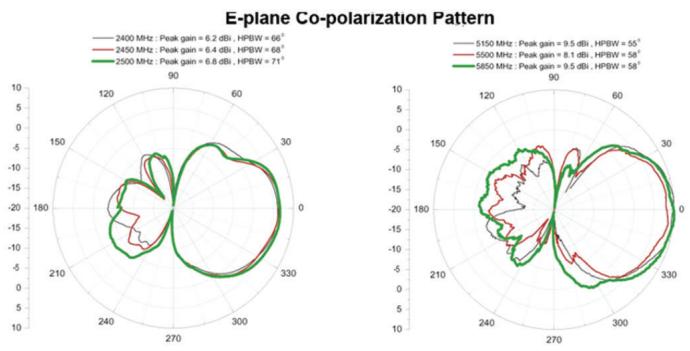

Schéma des radiations

Contenu de l'emballage

• TEW-AI86DB

• Kit de montage

• Guide de l'utilisateur en plusieurs langues
