TEW-AI75OB - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne omnidirectionnelle intérieure dual-band
Marque	TRENDNET
Modèle	TEW-AI75OB
Gamme de fréquences	2,4-2,5 GHz (802.11b/g) et 4,9-5,875 GHz (802.11a)
Gain	7 dBi (5 GHz) / 5 dBi (2,4 GHz)
Polarisation	Linéaire, verticale
Angle d'ouverture horizontal (HPBW)	360°
Angle d'ouverture vertical (HPBW)	25° (5 GHz) / 35° (2,4 GHz)
Connecteur	SMA inversé mâle
Impédance	50 Ohms
Puissance maximale admissible	2 W (CW)
Dimensions (antenne)	217 x 28 x 14 mm
Dimensions (base)	80 x 58 x 28 mm
Poids (antenne)	40 g
Poids (base)	82 g
Température de fonctionnement	-10 à 55 °C
Humidité de fonctionnement	95% à 25°C
Longueur de câble	100 cm (3,3 pieds)
Contenu de l'emballage	Antenne TEW-AI75OB, kit de montage, guide utilisateur
Garantie	3 ans
Compatibilité	Périphériques Wi-Fi avec connecteur SMA inversé
Installation	Aucun logiciel requis, fixation murale ou sur surface métallique via base aimantée

FOIRE AUX QUESTIONS - TEW-AI75OB TRENDNET

Quelle est la compatibilité de l'antenne TEW-AI75OB ?

L'antenne TEW-AI75OB est compatible avec tout périphérique Wi-Fi utilisant un connecteur SMA inversé mâle, y compris les points d'accès et routeurs des marques courantes.

L'antenne fonctionne-t-elle sur les deux bandes 2,4 GHz et 5 GHz ?

Oui, l'antenne est dual-band et supporte les fréquences 802.11b/g (2,4-2,5 GHz) et 802.11a (4,9-5,875 GHz).

Quel est le gain de l'antenne ?

Le gain est de 7 dBi en bande 5 GHz et de 5 dBi en bande 2,4 GHz.

Comment installer l'antenne TEW-AI75OB ?

L'installation est simple : vissez l'antenne sur le connecteur SMA inversé de votre appareil Wi-Fi. La base aimantée permet une fixation sur une surface métallique. Aucun logiciel n'est nécessaire.

Quelle est la portée améliorée par cette antenne ?

La portée dépend de l'environnement, mais l'antenne offre une couverture omnidirectionnelle avec un gain élevé, améliorant significativement la transmission et la réception par rapport à une antenne standard.

L'antenne peut-elle être utilisée à l'extérieur ?

Non, cette antenne est conçue pour une utilisation intérieure uniquement. Pour une utilisation extérieure, TRENDNET propose d'autres antennes adaptées.

Quel type de connecteur possède l'antenne ?

Le connecteur est un SMA inversé mâle (reverse SMA). Vérifiez que votre appareil dispose d'un port femelle compatible.

L'antenne est-elle livrée avec un câble ?

Oui, l'antenne intègre un câble de 100 cm de long, terminé par un connecteur SMA inversé. La base détachable permet de l'utiliser sans perte de signal due à un câble supplémentaire.

Comment nettoyer l'antenne ?

Essuyez l'antenne avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez d'abord que le connecteur est bien enfiché et que l'appareil Wi-Fi est allumé. Testez avec un autre appareil. Si le problème persiste, contactez le support TRENDNET sous garantie de 3 ans.

MODE D'EMPLOI TEW-AI75OB TRENDNET

Antenne omnidirectionnelle intérieure dual band 802.11a/g 7/5dBi avec base

TEW-AI750B

L'antenne omnidirectionnelle TEW-AI75O fournit davantage de puissance et une meilleure portée à votre réseau sans fil. En tant qu'antenne supplémentaire à votre équipement réseau sans fil IEEE 802.11b/g 2,4GHz ou 802.11a 5GHz, la TEW-AI75O améliorera la puissance et la qualité du signal de façon significative. La TEW-AI75O fonctionne avec toutes les marques de périphériques disposant d'un connecteur mâle SMA inversé!

• Ce gain dBi ne compense pas les pertes de câble. Les estimations de performances concernent une utilisation normale ; la portée sera fonction de l'environnement.

Caractéristiques

• Compatible avec les périphériques sans fil 802.11b/g 2,4GHz ou 802.11a 5GHz.
• La base amovible de l'antenne permet à l'antenne à gain élevé de se connecter à des périphériques Wi-Fi en évitant une perte ou une atténuation due au câble
• La base aimantée permet une fixation aisée et optimale sur un mur ou toute surface métallique
• Sert d'antenne de prolongation omnidirectionnelle intérieure
• Améliore la couverture sans fil ainsi que la transmission et la réception du signal
• La face avant ajustable de l'antenne peut basculer jusqu'à et pivoter jusqu'à pour un fonctionnement optimal. Installation aisée au mur ou au plafond
• Aucun logiciel de configuration ou d'installation nécessaire
• 3 ans de garantie

Solution pour antenne

Matériel
Gamage de fréquences	• 802.11a : De 4,9 à 5,875 GHz • 802.11b/g : De 2,4 à 2,5GHz
Gain	• 802.11a : 7dBi • 802.11a/b : 5dBi
VSWR	• 2.0:1
Polarisation	• Linéaire, Verticale
HPBW/ Horizontal	• 360°
HPBW/ Vertical	• 802.11a: 25° • 802.11b/g: 35°
Puissance	• 2W (cw)
Impédance	• 50 Ohms
Connecteur	• ferrête SMA inversé
Longueur du câble	• 100 cm (3.3 ft.)
Température	• Entre -10 et 55°C
Humidité	• 95% à 25°C
Poids	• Antenne: 40g • Base: 82g
Dimension	• Antenne: 217 x 28 x 14 mm • Base: 80 x 58 x 28 mm

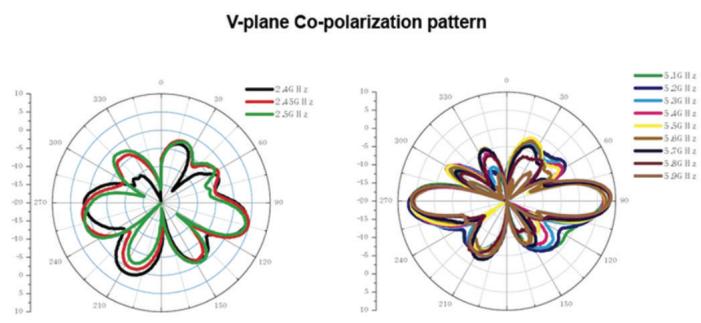

Schéma des radiations

Contenu de l'emballage

• TEW-AI75OB

• Kit de montage

• Guide de l'utilisateur en plusieurs langues
