TEW-AI75O - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne omnidirectionnelle intérieure
Marque	TRENDNET
Modèle	TEW-AI75O
Bandes de fréquence	2,4 GHz (802.11b/g) et 5 GHz (802.11a)
Gain	7 dBi (2,4 GHz) / 5 dBi (5 GHz)
VSWR	2.0:1
Polarisation	Linéaire verticale
Angle d'ouverture horizontal (HPBW)	360°
Angle d'ouverture vertical (HPBW)	25° (5 GHz) / 35° (2,4 GHz)
Puissance maximale admissible	2 W (CW)
Impédance	50 Ohms
Connecteur	SMA inversé mâle (ferrête)
Dimensions	217 x 28 x 14 mm
Poids	41 g
Température de fonctionnement	-10 à 55 °C
Humidité de fonctionnement	95% à 25 °C
Alimentation	Aucune (antenne passive)
Installation	Aucun logiciel requis, connexion directe via connecteur SMA inversé
Compatibilité	Périphériques sans fil 802.11a/b/g avec connecteur SMA inversé mâle
Garantie	3 ans
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité excessive.
Pièces détachées	Non disponibles séparément.
Réparabilité	Non réparable par l'utilisateur. Contacter le support TRENDNET.

FOIRE AUX QUESTIONS - TEW-AI75O TRENDNET

Quels sont les avantages de l'antenne TEW-AI75O ?

L'antenne TEW-AI75O améliore la puissance et la portée du signal de votre réseau sans fil. Avec un gain de 7 dBi en 2,4 GHz et 5 dBi en 5 GHz, elle offre une meilleure couverture et une réception plus stable.

Cette antenne est-elle compatible avec mon routeur ?

Oui, si votre routeur ou point d'accès dispose d'un connecteur SMA inversé mâle. Elle fonctionne avec tous les périphériques 802.11a/b/g utilisant ce type de connecteur.

L'installation nécessite-t-elle un logiciel ?

Non, aucun logiciel n'est nécessaire. Il suffit de visser l'antenne sur le connecteur SMA inversé de votre appareil. Aucune configuration requise.

Quelles sont les fréquences supportées ?

L'antenne supporte les bandes 2,4 GHz (802.11b/g) et 5 GHz (802.11a). Elle est donc adaptée aux réseaux Wi-Fi double bande.

Quelle est la portée maximale avec cette antenne ?

La portée dépend de l'environnement et des obstacles. Avec un gain de 7 dBi, elle peut étendre la portée significativement par rapport à une antenne standard, mais sans garantie précise.

Peut-on orienter l'antenne ?

Oui, l'antenne dispose d'une base articulée qui permet de la basculer et de la pivoter pour optimiser la réception. Vous pouvez l'ajuster manuellement.

L'antenne fonctionne-t-elle avec les normes 802.11n ou 802.11ac ?

Elle est conçue pour les normes 802.11a/b/g. Cependant, elle peut être utilisée avec des appareils 802.11n/ac en 2,4 GHz ou 5 GHz, mais le gain peut varier.

Quelle est la garantie de ce produit ?

TRENDNET offre une garantie de 3 ans sur l'antenne TEW-AI75O, couvrant les défauts de fabrication.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les solvants ou produits abrasifs qui pourraient endommager le revêtement.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez que le connecteur est bien vissé et que votre appareil est allumé. Si le problème persiste, contactez le support TRENDNET. Ne tentez pas de réparer l'antenne vous-même.

MODE D'EMPLOI TEW-AI75O TRENDNET

L'antenne omnidirectionnelle TEW-AI75O fournit davantage de puissance et une meilleure portée à votre réseau sans fil. En tant qu'antenne supplémentaire à votre équipement réseau sans fil IEEE 802.11b/g 2,4GHz ou 802.11a 5GHz, la TEW-AI75O améliorera la puissance et la qualité du signal de façon significative. La TEW-AI75O fonctionne avec toutes les marques de périphériques disposant d'un connecteur mâle SMA inversé !

• Ce gain dBi ne compense pas les pertes de câble. Les estimations de performances concernnent une utilisation normale ; la portée sera fonction de l'environnement.
• Compatible avec les périphériques sans fil 802.11b/g 2,4GHz ou 802.11a 5GHz.
• fonctionne avec toutes les marques de périphériques sans fil disposant d'un connecteur mâle SMA inversé
• Sert d'antenne de prolongation omnidirectionnelle intérieure
• Améliore la couverture sans fil ainsi que la transmission et la réception du signal
• La face avant ajustable de l'antenne peut basculer jusqu' et pivoter jusqu' pour un fonctionnement optimal.
• Aucun logiciel de configuration ou d'installation nécessaire
• 3 ans de garantie

Solution pour antenne

Matériel
Gamage de fréquences	• 802.11a: De 4,9 à 5,825 GHz • 802.11b/g: De 2,4 à 2,5GHz
Gain	• 802.11b/g: 7dBi • 802.11b/g: 5dBi
VSWR	• 2.0:1
Polarisation	• Linéaire, Verticale
HPBW/ Horizontal	• 360°
HPBW/ Vertical	• 802,11a: 25° 802.11b/g : 35°
Puisance	• 2W (cw)
Impédance	• 50 Ohms
Connecteur	• ferrête SMA inversé
Dimensions	• 217 x 28 x14 mm (8,5 x 1,1 x 0,55 pouces)
Poids	• 41g
Température	• Entre -10 et 55°C
Humidité	• 95% à 25°C

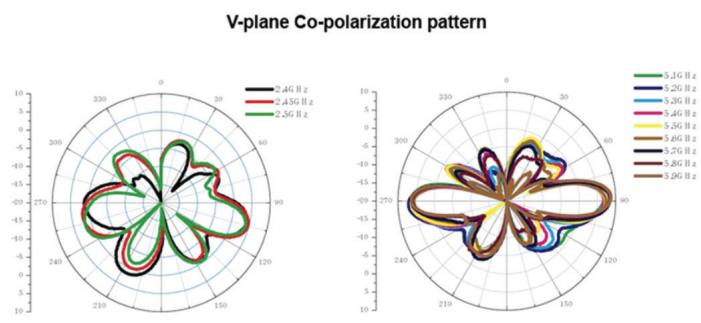

Schéma des radiations

Contenu de l'emballage

• TEW-AI75O
• Guide de l'utilisateur en plusieurs langues
Produits en relation
TEW-AI75OB	Antenne omnidirectionnelle intérieure dual Band 802.11a/g 7/5dBi avec base
TEW-AI86D	Antenne directionnelle intérieure dual-Band 802.11a/g 8/6dBi
TEW-AI86DB	Antenne directionnelle intérieure dual-Band 802.11a/g 8/6dBi avec base
