TEW-610APB - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Marque	TRENDNET
Modèle	TEW-610APB
Dimensions (L x l x H)	Environ 20 x 15 x 5 cm
Poids	Environ 300 g
Alimentation	Adaptateur secteur 5V DC, 2A
Fonctions principales	Point d'accès sans fil supportant les normes 802.11b/g, débit jusqu'à 54 Mbps, gestion via interface web (HTTP), mode point d'accès et répéteur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou de solvants.
Sécurité	Cryptage WEP, WPA, WPA2, filtrage d'adresses MAC, désactivation du SSID broadcast
Pièces détachées et réparabilité	Non disponible en pièces détachées. En cas de panne, contacter le support technique TRENDNET.
Informations générales	Utilisation en intérieur uniquement. Température de fonctionnement : 0 à 40°C. Humidité : 10% à 90% sans condensation.

FOIRE AUX QUESTIONS - TEW-610APB TRENDNET

Comment configurer l'adresse IP du point d'accès TEW-610APB ?

Connectez-vous à l'interface web via http://192.168.0.100 (adresse par défaut) avec le nom d'utilisateur et mot de passe 'admin'. Dans la section 'Paramétrages IP', modifiez l'adresse IP, le masque et la passerelle selon votre réseau.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant au moins 10 secondes, jusqu'à ce que les voyants clignotent. Les paramètres reviendront à leurs valeurs par défaut (IP 192.168.0.100, identifiants admin/admin).

Quels paramètres TCP/IP dois-je configurer sur mon ordinateur pour accéder au point d'accès ?

Attribuez une adresse IP fixe à votre ordinateur dans le même sous-réseau, par exemple 192.168.0.50 avec un masque de 255.255.255.0. Assurez-vous que la passerelle par défaut est l'adresse du routeur si vous voulez accéder à Internet.

Comment connecter un adaptateur sans fil au point d'accès TEW-610APB ?

Ouvrez l'utilitaire de configuration sans fil de votre adaptateur, effectuez une 'Site Survey', sélectionnez le SSID du TEW-610APB, puis cliquez sur 'Connect'. Si la sécurité est activée, saisissez la clé correspondante.

Que faire si je ne peux pas accéder à l'interface web du point d'accès ?

Vérifiez que votre ordinateur est sur le même sous-réseau (par exemple 192.168.0.x). Assurez-vous que le câble réseau est correctement branché et que les voyants LAN sont allumés. Essayez de réinitialiser l'appareil.

Comment changer le mot de passe administrateur ?

Connectez-vous à l'interface web, allez dans 'Administration' ou 'System', puis modifiez le mot de passe dans le champ 'Password'. Cliquez sur 'Save' et redémarrez l'appareil.

Quelle est la signification des voyants lumineux sur le TEW-610APB ?

Le voyant 'Power' indique l'alimentation. 'LAN' clignote lors de l'activité réseau. 'MIMO' indique le fonctionnement des antennes MIMO. En cas de problème, vérifiez ces voyants.

Le TEW-610APB supporte-t-il l'alimentation par Ethernet (PoE) ?

Non, le TEW-610APB nécessite une alimentation via l'adaptateur secteur fourni. Il ne supporte pas le PoE.

Comment mettre à jour le firmware du point d'accès ?

Connectez-vous à l'interface web, allez dans 'Administration' > 'Firmware Upgrade'. Téléchargez le dernier firmware depuis le site TRENDNET, sélectionnez le fichier et cliquez sur 'Upgrade'. Ne coupez pas l'alimentation pendant la mise à jour.

Puis-je utiliser le TEW-610APB comme répéteur sans fil ?

Oui, le TEW-610APB peut fonctionner en mode répéteur. Dans l'interface web, sélectionnez 'Mode répéteur' et saisissez le SSID du réseau à étendre. Sauvegardez et redémarrez.

MODE D'EMPLOI TEW-610APB TRENDNET

1. Préparation de l'installation 1 2. Installation du matériel 2 3. Configuration des paramètres TCP/IP 3 4. Configuration du Point d'accès 5 5. Configuration de votre adaptateur réseau sans fil 6

Contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte:

Vérification de l'équipement

Avant d'installer le Point d'Accès, vous devez disposer des éléments suivants :

1. Un ordinateur avec une carte réseau câblée (RJ-45) ou sans fil
2. Le protocole TCP/IP installé sur l'ordinateur.
3. Un navigateur Internet tel Internet Explorer (5.0 ou plus récent) ou Netscape Navigator (4.7 ou plus récent).
4. Un Hub ou un Switch connectant votre réseau câble actuel.
5. Un câble réseau RJ-45 pour connecter le Point d'Accès au Switch de votre réseau.

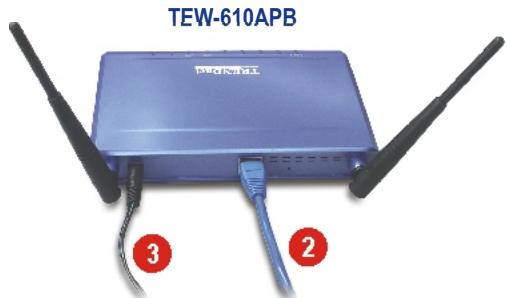

2. Installation du matériel

1. Détérminez un endroit idéal pour le Point d'accès. Le meilleur endroit se trouve généralement au centre de votre réseau sans fil.
2. Branchez le câble réseau RJ45 au Point d'accès et connectez ensuite l'autre extrémité de ce câble à un commutateur ou à un Hub. Le point d'accès est à présent branché à votre réseau 10/100Mbps.
3. Branchez l'adaptateur secteur au Point d'accès. Assurez-vous d'utiliser l'adaptateur secteur fourni avec le Point d'accès, l'utilisation d'un autre adaptateur pouvant endommager l'appareil.

REMARQUE: Si vous utilisez un ordinateur câble pour configurer le Point d'accès, veuillez brancher cet ordinateur au même commutateur ou Hub que celui sur lequel le TEW-610APB est connecté.

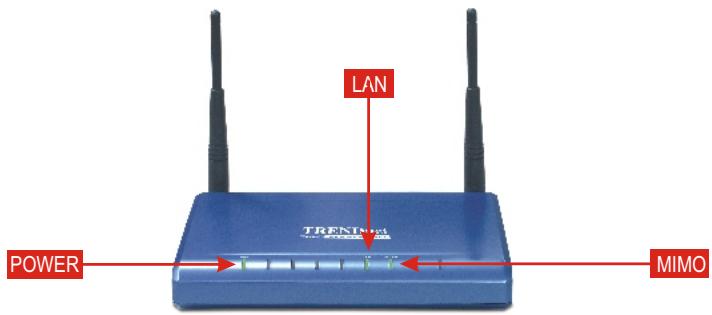

Vérification de l'installation du matériel

Assurez-vous que les voyants du panneau frontal sont allumés : Alimentation, LAN, MIMO

3. Configuration des paramètres tcp/ip

Avant d'avoir accès et de configurer le Point d'accès, il faut modifier les paramètres TCP/IP de l'ordinateur.

Windows 2000/xp

1. Localisez le bouton Start (Démarrer) situé sur le bureau.
2. Cliquez sur Start (Démarrer) et sur Control Panel (Panneau de configuration). Pour Windows 2000, cliquez sur Start (Démarrer), choisissez Settings (Paramètres) et cliquez sur Control Panel (Panneau de configuration).
3. Double-cliquez sur l'icone Network Connection (Connexions réseau).
4. Faites un clic droit sur l'icone Local Area Connection (Connexions au réseau local) et cliquez ensuite sur Properties (Propriétés). La fenêtre Local Area Connection Properties (Propriétés de connexion au réseau local) s'affichera.

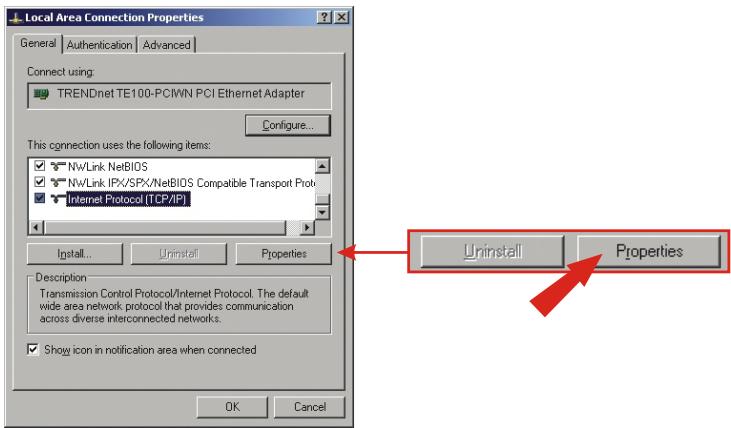

5. Sous l'onglet Général, trouvez et sélectionnez Internet Protocol TCP/IP (Protocole Internet TCP/IP) et cliquez ensuite sur Properties (Propriétés). La fenêtre Internet Protocol (TCP/IP) Properties (Propriétés de protocole Internet (TCP/IP)) s'affichera.

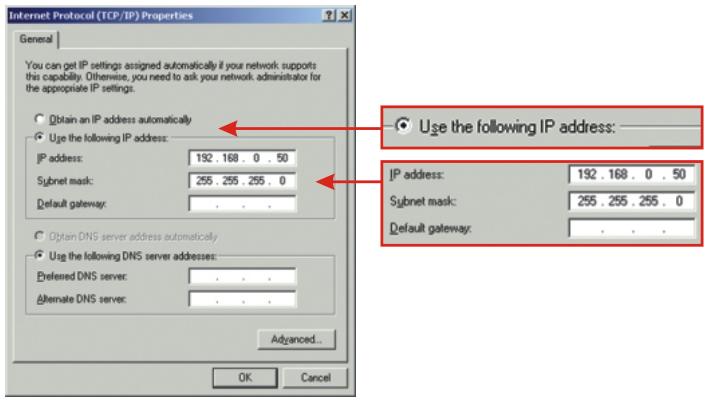

1. Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante). Saisissez l'adresse IP 192.168.0.50 et le masque de sous-réseau 255.255.255.0, puis cliquez sur OK.

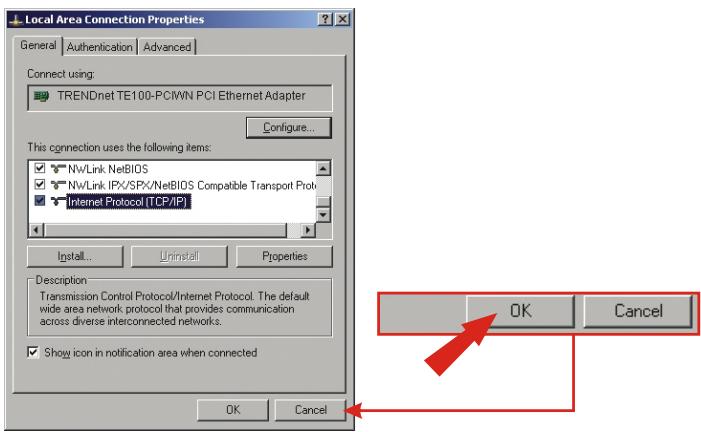

1. Cliquez sur OK.

1. Notre ordinateur est à présent prêt acceder au Point d'accès et à le configurer.

D'un ordinateur câble

1. Ouvrez un navigateur (Internet Explorer ou Netscape), dans la barre d'adresse, tapez http://192.168.0.100 et appuyez sur la touche Enter. Le nom d'utilisateur est admin, tout comme le mot de passe. Cliquez sur OK.

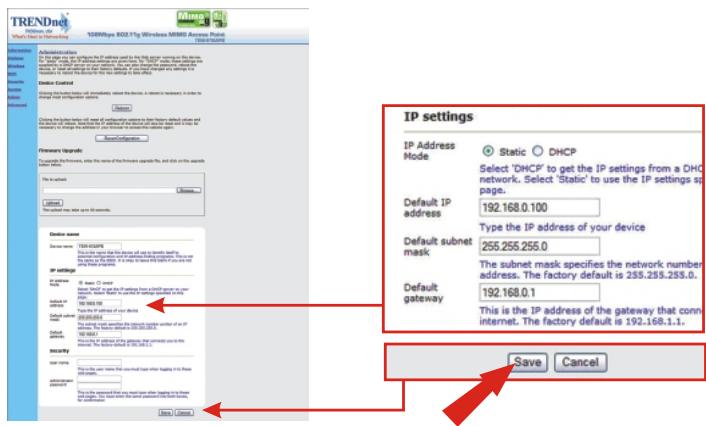

1. Cliquez sur admin et descendez jusqu'à la partie Paramétrages IP. Modifiez l'adresse IP, le masque de sous-réseau et la passerelle par défaut afin de les faire correspondre à vos paramètres réseau. L'adresse IP de votre passerelle par défaut doit être l'adresse IP de votre routeur. Indiquez l'adresse IP de votre routeur comme étant votre adresse passerelle par défaut. Cliquez sur Save (Enregistrer).

1. Cliquez sur Reboot (Redémarrer).

5. Configuration de votre adaptateur réseau sans fil

Dans cet exemple, l'utilitaire sans fil TEW-601PC se connectera sur le TEW-610APB.

1. Double-cliquez sur l'icône de l'ordinateur sans fil de votre barre d'état système (à côté de l'horloge, dans le coin inférieur droit de votre écran).

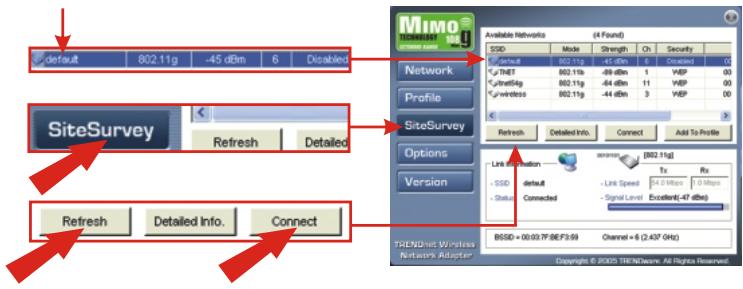

1. Cliquez sur Site Survey (Etude du site), sur Refresh (Actualiser) et sélectionnez le point d'accès souhaité. Cliquez sur Connect (Connecter).

1. Cliquez sur OK.

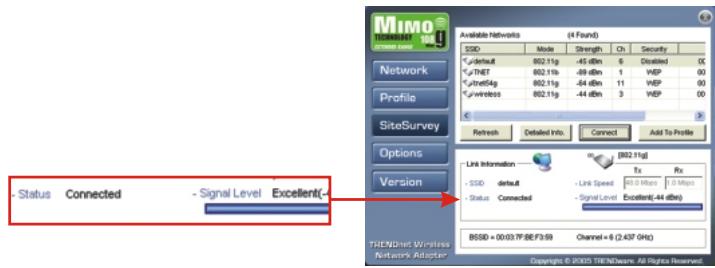

2. Veuillez vérifier l'état de votre connexion.

Félicitations! L'installation est maintenant complète.
