TEW-510APB - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Marque	TRENDNET
Modèle	TEW-510APB
Normes sans fil	IEEE 802.11a/b/g
Band es de fréquence	5 GHz (802.11a) et 2,4 GHz (802.11b/g)
Débit maximal	Jusqu'à 108 Mbps (mode Super A/G)
Port Ethernet	1 port RJ-45 10/100 Mbps avec Auto-MDIX
Antennes	2 antennes dual band amovibles (connecteur SMA femelle inversé, gain 4 dBi pour 5 GHz, 2 dBi pour 2,4 GHz)
Sécurité	WEP 64/128/152 bits, WPA/WPA-PSK, filtrage MAC
Portée intérieure	30 à 100 mètres (selon environnement)
Portée extérieure	50 à 300 mètres (selon environnement)
Alimentation	Adaptateur secteur externe 5V DC, 2,5A
Dimensions (LxlxH)	198 x 160 x 33 mm
Poids	0,7 kg
Température de fonctionnement	0°C à 40°C
Humidité	Max. 90% sans condensation
Voyants lumineux	Alimentation, Link/Act, Full/Col, 11a Link/Act, 11g Link/Act
Modes supportés	Point d'accès, WDS, Client/Répéteur
Gestion	Configuration via navigateur web, mise à jour du firmware par Flash
Garantie	3 ans
Compatibilité systèmes	Windows 95/98/NT/2000/XP/2003 Server, Linux, Mac OS
Contenu de l'emballage	Point d'accès, guide d'installation rapide, CD-ROM avec guide utilisateur, adaptateur secteur (5V, 2,5A), câble RJ-45 (1,5 m)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou de produits abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachée fournie. En cas de panne, contacter le support TRENDNET ou un centre agréé. La garantie de 3 ans couvre les défauts de fabrication.

FOIRE AUX QUESTIONS - TEW-510APB TRENDNET

Comment configurer le point d'accès TEW-510APB ?

Connectez l'appareil à votre réseau via le port Ethernet, allumez-le, puis accédez à l'interface de configuration via un navigateur web à l'adresse IP par défaut (généralement 192.168.1.100). Utilisez le CD-ROM fourni pour obtenir le guide détaillé.

Quels sont les modes de sécurité supportés ?

Le TEW-510APB supporte le WEP 64/128/152 bits, le WPA et le WPA-PSK, ainsi que le filtrage MAC pour restreindre l'accès selon les adresses MAC.

Quelle est la portée maximale du TEW-510APB ?

En intérieur, la portée varie de 30 à 100 mètres. En extérieur, elle peut atteindre 50 à 300 mètres, selon les obstacles et l'environnement.

Puis-je utiliser ce point d'accès comme répéteur ?

Oui, le TEW-510APB supporte le mode Répéteur ainsi que le mode Client/Répéteur pour étendre la couverture de votre réseau sans fil.

Le TEW-510APB est-il compatible avec les réseaux 802.11n ?

Non, cet appareil est conçu pour les normes 802.11a/b/g uniquement. Il n'est pas compatible avec le 802.11n. Toutefois, il peut fonctionner avec des clients 802.11n en mode dégradé (802.11g).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation situé sur le panneau arrière pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Quelle est la différence entre les bandes 2,4 GHz et 5 GHz ?

La bande 2,4 GHz offre une meilleure portée mais est plus sujette aux interférences. La bande 5 GHz offre des débits plus élevés et moins d'interférences, mais une portée plus courte. Le TEW-510APB peut utiliser les deux simultanément.

Comment sécuriser mon réseau sans fil avec le TEW-510APB ?

Activez le WPA2-PSK (si disponible) ou le WPA, définissez une clé forte, désactivez la diffusion du SSID si nécessaire, et activez le filtrage MAC pour n'autoriser que vos appareils.

Le TEW-510APB supporte-t-il le WDS (Wireless Distribution System) ?

Oui, il supporte le mode WDS (Wireless Distribution System) pour connecter plusieurs points d'accès sans fil entre eux, permettant d'étendre le réseau sans câble.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, essayez un autre adaptateur compatible (5V DC, 2,5A). Si rien ne fonctionne, contactez le support TRENDNET.

MODE D'EMPLOI TEW-510APB TRENDNET

Le point d'accès Super A+G Dual Band TEW-510APB de TRENDnet répond à la demande croissant en applications nécessitant une largeur de bande importante comme la transmission multimédia en continu. Le TEW-510APB offre une intégration discrete aux clients sans fil compatibles 802.11a/b/g pour un accès Internet à haut débit. Le TEW-510APB sécurise les communications sans fil grâce au WEP, au WPA ou au filtrage MAC et offre une trame rapide, des rafales de trames, la compression de trames et le dynamic turbo aux clients Super A ou Super G.

Caracteristiques

• Compatible Wi-Fi avec les normes IEEE 802.11a, 802.11g et IEEE 802.11b
• Utilise les bandes de fréquence des 5 GHz ou des 2,4 GHz, respectant ainsi les normes internationales
• Supporte le Point d'accès WDS et les modes PA Client/Répéteur
• Supporte la technologie de transfert de données Super G et XR (eXtended Range) jusqu' 108Mbps (en mode PA uniquement)
• Etalage dynamique de la vitesse de transfert à 54, 48, 36, 24, 18, 12, 9 et 6Mbps pour le 802.11a/g
• Etalage dynamique de la vitesse de transfert à des vitesses de 11, 5, 5, 2 et 1 Mbps pour le 802.11b
• Supporte l'activation/la désactivation ESSID pour une sécurité améliorée
• WEP (Wired Equivalent Privacy) 64/128/152 bits
• Supporte le WPA et le WPA-PSK
• Configuration aisé via un navigateur Internet et mémoire Flash pour la mise à jour des firmwares
• Compatible avec Windows 95/98/NT/2000/XP/2003 Server, Linux et Mac OS
• Portée de 30 à 100 mètres en interieur (en fonction de l'environnement)
• Portée de 50 à 300 mètres en extérieur (en fonction de l'environnement)
• 3 ans de garantie

SPECIFICATIONS

Matériel
Normes	• Câblé: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX) • Sans fil: IEEE 802.11a (54Mbps), 802.11b (11Mbps), IEEE 802.11g (54Mbps)
Interface	• LAN: 1 port Auto-MDIX 10/100Mbps • Bouton de réinitialisation: Restauration des paramètres par défaut
Voyants lumineux	• Alimentation, Link/Act, Full/Col, 11a Link/Act, 11g Link/Act
Protocoles réseau	• TCP/IP, NetBEUI, IPX/SPX
Alimentation	• Adaptateur secteur externe 5V DC, 2,5A
Dimensions (LxlxH):	• 198 x 160 x 33 mm (7,8 x 6,3 x 1,2 pouces)
Poids	• 0,7kg
Température	• Fonctionnement De 0 à 40°C • Entreposage: De -20 à 60°C
Humidité	• Max. 90%, sans condensation
Certifications	• FCC, CE
Sans fil
Technique de modulation	• 802.11b: CCK (11 et 5.5Mbps), DQPSK (2Mbps), DBPSK (1Mbps) • 802,11a/g: OFDM avec BPSK, QPSK et modulations de sous-porteuse 16/64-QAM
Gamme de fréquences	• 802.a: UNI-Band de 5,15 à 5,85 GHz (enfonction des règlementations locales) • 802.11b/g: ISM-Band de 2,412 à 2,497 Ghz
Antenne	• 802.11a: 4dBi (gain maximum); 802.11b/g: 2dBi (gain maximum) • 2 antennes Dual band Diversity amovible (connecteur SMA femelle inversé)
Débit des données (récapération automatique)	• 802.11b: 11Mbps, 5,5Mbps, 2Mbps et 1Mbps • 802.11g: 54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps, 12Mbps, 9Mbps et 6Mbps • Super AG: 108Mbps
Sécurité	• WEP 64/128/152 bits et WPA • Filtrage des tables d'adresses MAC
Transmission de l'alimentation	• 802.11a: 16dBm (max) @ 16QAM R3/4 • 802.11b: 18dBm (typique) • 802.11g: 16dBm (typique)
Sensibilité à la réception (802.11a/b/g)	• 108Mbps 10-5BER @ -69 dBm (mode turbo) • 802.22a: 54Mbps 10-5BER @ -67 dBm • 802.11b: 11Mbps 10-5BER @ -80 dBm • 802.11g: 54Mbps 10-5BER @ -65 dBm
Canaux	• 11a: Dépend des législations locales • 11b/g: De 1 à 11 (USA), de 1 à 13 (Europe)

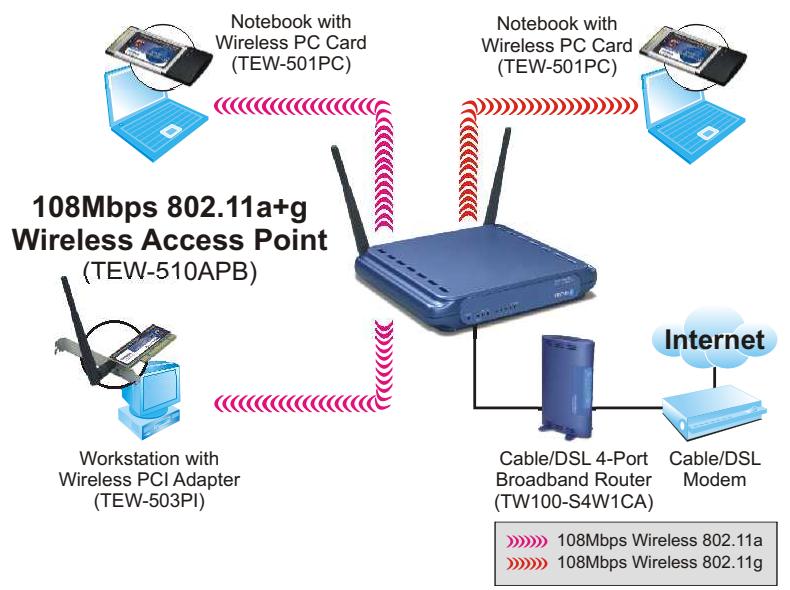

Solution de Réseaux

Contenu de l'emballage

• TEW-510APB
• Guide d'installation rapide
• CD-ROM contenant le guide de l'utilisateur
  Adaptateur secteur (5V, 2,5A)
  Cable RJ-45 (1,5 m)

Produits en relation

TEW-501PC	Carte PC CardBus sans fil 802.11a/g 108Mbps
TEW-503PI	Adaptateur PCI sans fil 802.11a/g 108Mbps
TEW-504UB	Adaptateur USB 2.0 sans fil 802.11a/g 108Mbps

Information pour commander

TRENDNET

3135 Kashiwa Street,Torrance,CA 90505 USA

Tel: [phone]

Fax: [phone]

Web: www.trendnet.com

Email: [e-mail]

Pour commander, merci d'appeler au:

1-888-326-6061
