TEW-453APB - Point d'accès sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Point d'accès sans fil
Norme Wi-Fi	802.11n/g/b
Fréquence	2.4 GHz
Débit maximum	300 Mbps
Ports Ethernet	1 port 10/100 Mbps
Alimentation électrique	Adaptateur secteur 5V DC
Dimensions approximatives	160 x 160 x 30 mm
Poids	300 g
Compatibilités	Compatible avec les appareils 802.11n/g/b
Fonctions principales	Mode point d'accès, mode répéteur, mode client
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Non spécifié, consulter le fabricant pour les réparations
Sécurité	WPA/WPA2, filtrage MAC, SSID caché
Informations générales	Installation facile, idéal pour les petites entreprises et les foyers

FOIRE AUX QUESTIONS - TEW-453APB TRENDNET

Comment réinitialiser le TRENDNET TEW-453APB aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment configurer le TRENDNET TEW-453APB pour la première fois ?

Connectez-vous à l'interface web de l'appareil en entrant l'adresse IP par défaut (192.168.10.100) dans votre navigateur. Utilisez 'admin' comme nom d'utilisateur et mot de passe.

Que faire si l'appareil ne se connecte pas à Internet ?

Vérifiez les connexions réseau, assurez-vous que le câble Ethernet est bien branché. Redémarrez également le routeur et le point d'accès.

Comment changer le mot de passe Wi-Fi du TRENDNET TEW-453APB ?

Accédez à l'interface web, allez dans 'Sans fil' puis 'Sécurité sans fil', et modifiez le mot de passe dans le champ approprié.

Pourquoi les voyants LED ne s'allument-ils pas ?

Vérifiez que l'appareil est correctement alimenté. Essayez de le brancher à une autre prise ou d'utiliser un autre adaptateur secteur.

Comment mettre à jour le firmware du TRENDNET TEW-453APB ?

Téléchargez le dernier firmware depuis le site officiel de TRENDNET, puis accédez à l'interface web de l'appareil et allez dans 'Administration' > 'Mise à jour du firmware' pour télécharger le fichier.

L'appareil ne détecte pas mon réseau Wi-Fi, que faire ?

Assurez-vous que votre réseau Wi-Fi est actif et que le SSID est visible. Vérifiez également que le TEW-453APB est suffisamment proche du routeur.

Comment configurer un réseau invité sur le TRENDNET TEW-453APB ?

Connectez-vous à l'interface web de l'appareil, allez dans 'Sans fil' puis 'Réseau invité' et suivez les instructions pour activer et configurer ce réseau.

Que faire si la connexion Wi-Fi est instable ?

Essayez de changer le canal Wi-Fi dans les paramètres pour éviter les interférences. Assurez-vous également que le TEW-453APB est placé dans un endroit dégagé.

Comment vérifier les appareils connectés au TRENDNET TEW-453APB ?

Accédez à l'interface web, allez dans 'Statut' puis 'Appareils connectés' pour voir la liste des appareils actuellement connectés.

Puis-je utiliser le TRENDNET TEW-453APB comme un répéteur ?

Oui, vous pouvez le configurer en mode répéteur. Accédez à l'interface web, allez dans les paramètres sans fil et choisissez 'Mode répéteur' pour l'activer.

MODE D'EMPLOI TEW-453APB TRENDNET

Point d'accès sans fil sensible Guide d'installation rapide

1. Préparation de l'installation 1
2. Installation du matériel 2
3. Configuration des paramètres TCP/IP 3
4. Configuration des paramètres TCP/IP 9

Troubleshooting.... 11

Contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte :

Adaptateur secteur (24V DC, 500mA)

Vérification de l'équipement

Avant d'installer le Point d'Accès, vous devez disposer des éléments suivants :

1. Un ordinateur avec une carte réseau câblé (RJ-45) ou sans fil
2. Le protocole TCP/IP installé sur l'ordinateur.
3. Un navigateur Internet tel Internet Explorer (5.0 ou plus récent) ou Netscape Navigator (4.7 ou plus récent).
4. Un Hub ou un Switch connectant votre réseau câblé actuel.
5. Un câble réseau RJ-45 pour connecter le Point d'Accès au Switch de votre réseau.

2. Installation du matériel

1. Déterminez un endroit idéal pour le Point d'accès. Le meilleur endroit se trouve généralement au centre de votre réseau sans fil.

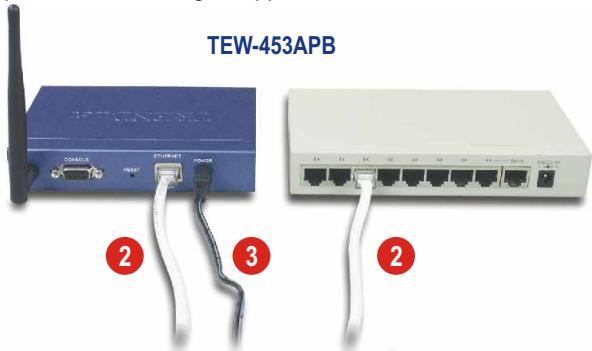

2. Branchez le câble réseau RJ45 au Point d'accès et connectez ensuite l'autre extrémité de ce câble à un commutateur ou à un Hub. Le point d'accès est à présent branché à votre réseau 10/100Mbps.
3. Branchez l'adaptateur secteur au Point d'accès. Assurez-vous d'utiliser l'adaptateur secteur fourni avec le Point d'accès, l'utilisation d'un autre adaptateur pouvant endommager l'appareil.

TEW-453APB 2 3 2

REMARQUE : Si vous utilisez un ordinateur câblé pour configurer le Point d'accès, veuillez brancher cet ordinateur au même commutateur ou Hub que celui sur lequel le TEW-230APB est connecté.

Vérification de l'installation du matériel

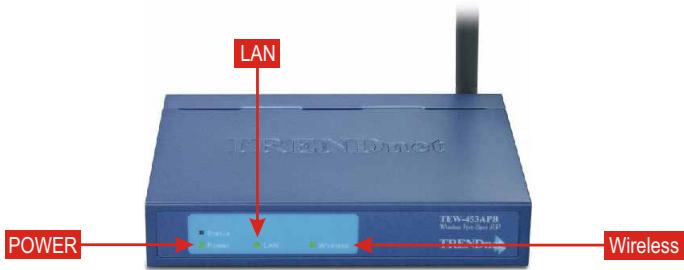

Assurez vous que les voyants du panneau frontal sont allumés : Alimentation, LAN, sans fil

3. Configuration des paramètres TCP/IP

Avant d'avoir accès et de configurer le Point d'accès, il faut modifier les paramètres TCP/IP de l'ordinateur.

Windows 98SE/ME

1. Localisez le bouton Start (Démarrer) situé sur le bureau.
2. Cliquez sur Start (Démarrer), sur Settings (Paramètres) et ensuite sur Control Panel (Panneau de configuration).
3. Double-cliquez sur l'icône Network (Réseau), et la boîte System Properties (Propriétés système) s'affichera.

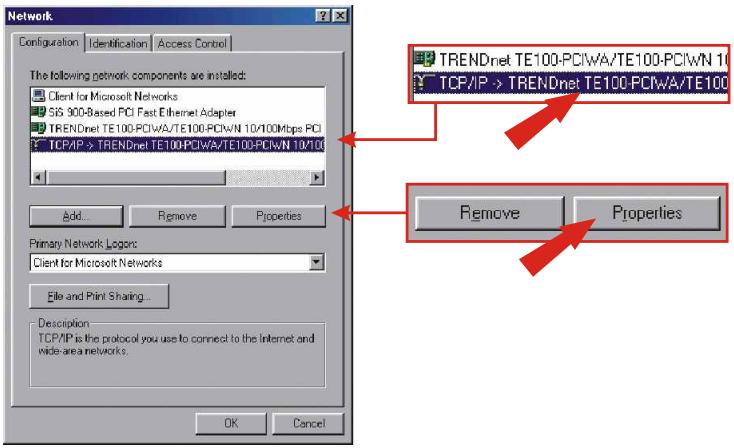

4. Sous l'onglet Configuration, trouvez et sélectionnez TCP/IP avec la carte réseau correspondante. Cliquez ensuite sur le bouton Properties (Propriétés) et la fenêtre de propriétés TCP/IP s'affichera.

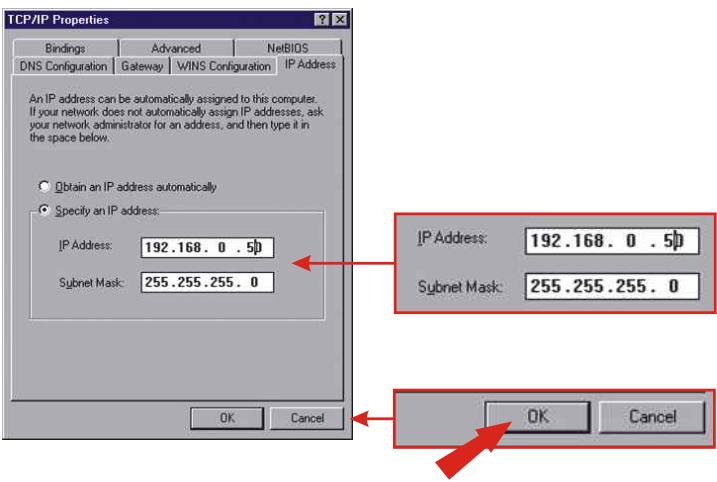

1. Sous l'onglet IP Address (Adresse IP), cliquez sur Specify an IP address (Spécifier une adresse IP), saisissez l'adresse IP 192.168.0.50 et le masque de sous-réseau 255.255.255.0 et cliquez sur OK.

1. A ce stade, il est possible que l'installation nécessite des fichiers de votre CD-ROM Windows. Si vous recevez un message vous demander de trouver ces fichiers, insérez votre CD-ROM Windows 98 dans le lecteur et sélectionnez le lecteur de CD-ROM.
2. Après le chargement des fichiers, le message System Setting Change (Changement des paramètres système) s'affichera, cliquez sur Yes (Oui) pour redémarrer votre système.

REMARQUE : Si le message n'apparaît pas, redémarrez votre ordinateur manuellement.

1. Votre ordinateur est à présent prêt à accéder au Point d'accès et à le configurer.

Windows 2000/XP

1. Localisez le bouton Start (Démarrer) situé sur le bureau.
2. Cliquez sur Start (Démarrer), et sur Control Panel (Panneau de configuration). Pour Windows 2000, cliquez sur Start (Démarrer), Settings (Paramètres) et sur Control Pannel (Panneau de configuration).
3. Double-cliquez sur l'icône Network Connection (Connexions réseau).

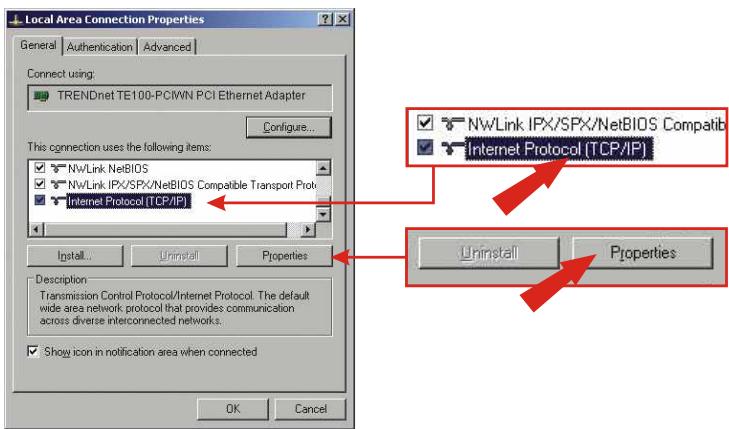

4. Faites un clic droit sur l'icône Local Area Connection (Connexions au réseau local) et cliquez ensuite sur Properties (Propriétés). La fenêtre Local Area ConneXion Properties (Propriétés de connexion au réseau local) s'affichera.

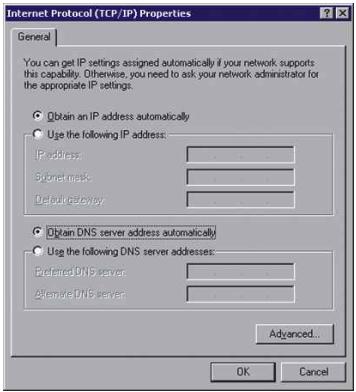

1. Sous l'onglet Général, trouvez et sélectionnez Internet Protocol TCP/IP (Protocole Internet TCP/IP) et cliquez ensuite sur Properties (Propriétés). La fenêtre Internet Protocol (TCP/IP) Properties (Propriétés de protocole Internet (TCP/IP)) s'affichera.

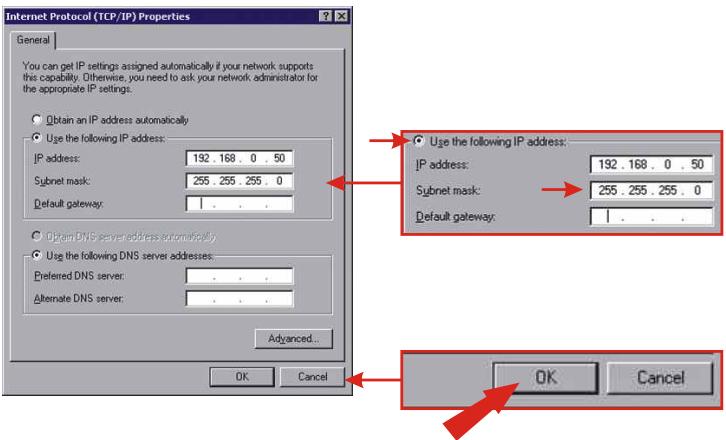

1. Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante). Saisissez l'adresse IP 192.168.0.50 et le masque de sous-réseau 255.255.255.0 et cliquez ensuite sur OK.

1. Votre ordinateur est à présent prêt à accéder au Point d'accès et à le configurer.

4. Configuration du Point d'accès

D'un ordinateur câblé

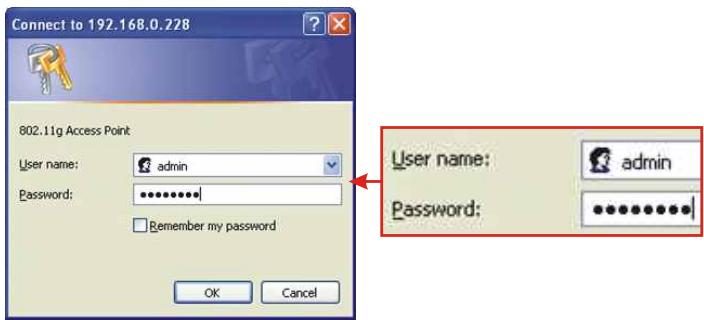

1. Ouvrez votre navigateur (Internet Explorer ou Netscape), dans la barre d'adresse, tapez http://192.168.0.228 et appuyez sur la touche Enter. LA fenêtre d'authentication du TEW-453APB s'ouvrira. Introduisez le nom d'utilisateur admin et mot de passe password.

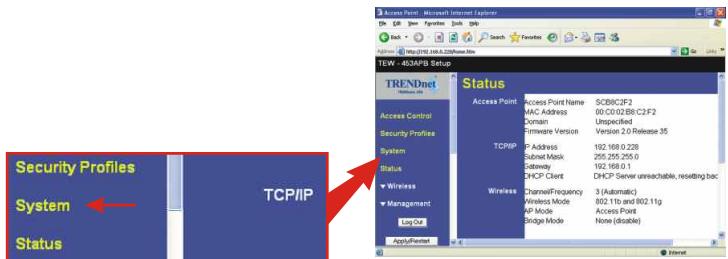

1. Cliquez sur System ((Système).

Security Profiles System Status TCP/IP TRENDet Setup Access Point - Microsoft Internet Explorer File Edit View Favorites Tools Help Exchange Search Favorites http://F12.168.1239/Show.htm TEW - 453APB Setup TRENDet Access Control Security Profiles System Status Wireless Management Log Out AppylPostnet Status Access Point Name SCBIC2F3 MAC Address 00 C012B B C2F2 Domain Unspecified Kinware Version Version 2.0 Release 35 TCP/IP IP Address 192.168.0.228 Sunset Matrix 255.255.255.0 Gateway 192.168.0.1 DHCP Client DHCP Server unreachable, resiting back Wireless ChannelFrequency 3 (Automatic) Wireless Mode 802.110 and 802.11g AP Mode Access Point Bridge Mode None (disable)

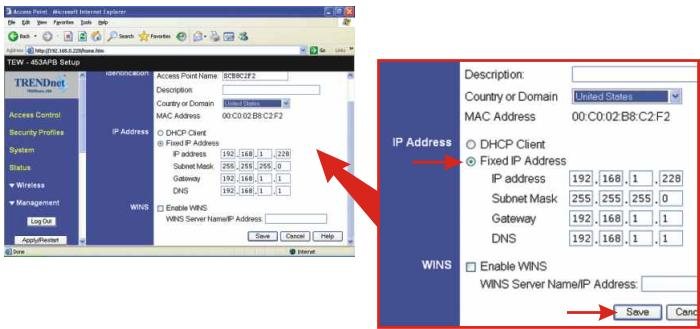

1. Sélectionnez votre pays dans le menu déroulant, cliquez sur Fixed IP Address (Adresse IP fixe) et tapez votre adresse IP, votre masque de sous-réseau, votre passerelle et le DNS correspondants aux paramètres existants de votre réseau. Cliquez sur Save (Enregistrer).

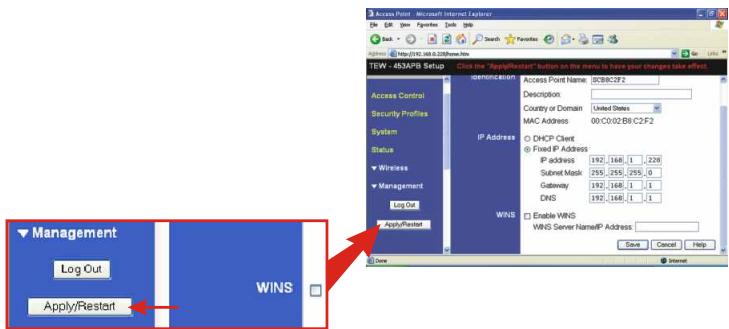

1. Cliquez sur Apply/Restart (Appliquer/Relancer).

1. Le TEW-453APB est à présent prêt à être utilisé sur votre réseau sans fil.
