Type de produit	Point d'accès sans fil
Norme sans fil	802.11b/g
Antenne	1 antenne amovible 2 dBi
Alimentation	Adaptateur secteur 7,5 V, 1 A / Power over Ethernet IEEE 802.3af Mode A
Interface réseau	1 port LAN RJ-45 10/100 Mbps
Configuration	Interface Web, adresse IP par défaut 192.168.1.100, identifiants admin/admin
Fonctions principales	Point d'accès sans fil, support Power over Ethernet, assistant de configuration intégré
Sécurité	WEP 64/128 bits, WPA/WPA2 (via interface Web)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, débrancher avant nettoyage
Pièces détachées et réparabilité	Non applicable (appareil non réparable par l'utilisateur)
Informations générales	Marque : TRENDNET, Modèle : TEW-434APB

FOIRE AUX QUESTIONS - TEW-434APB TRENDNET

Comment configurer le point d'accès TEW-434APB ?

Connectez-vous à l'interface Web à l'adresse http://192.168.1.100 avec l'identifiant admin et le mot de passe admin. Utilisez l'assistant 'Wizard' pour définir un nouveau mot de passe et un SSID.

Quelle est l'adresse IP par défaut du TEW-434APB ?

L'adresse IP par défaut est 192.168.1.100. Assurez-vous que votre ordinateur est dans le même sous-réseau (par exemple 192.168.1.x) pour y accéder.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Quel type d'alimentation utilise le TEW-434APB ?

Il peut être alimenté via l'adaptateur secteur fourni (7,5 V, 1 A) ou via Power over Ethernet (PoE) conforme à la norme IEEE 802.3af Mode A (broches 1,2,3,6).

Puis-je utiliser une antenne externe avec ce point d'accès ?

Oui, l'antenne fournie est amovible et utilise un connecteur standard. Vous pouvez la remplacer par une antenne compatible à gain différent pour améliorer la portée.

Comment changer le mot de passe administrateur ?

Dans l'interface Web, allez dans l'onglet Administration ou utilisez l'assistant 'Wizard'. Saisissez un nouveau mot de passe et confirmez-le. Le mot de passe par défaut est 'admin'.

Que faire si je ne parviens pas à accéder à l'interface de configuration ?

Vérifiez que votre ordinateur a une adresse IP statique dans le sous-réseau 192.168.1.x (ex: 192.168.1.50). Assurez-vous que le câble réseau est bien connecté et que les voyants LAN et WLAN sont allumés.

Le TEW-434APB supporte-t-il le mode répéteur ou pont ?

Le manuel ne mentionne pas ces modes. Il fonctionne principalement en mode point d'accès. Consultez le guide utilisateur complet sur CD-ROM pour plus de détails.

Quel est le SSID par défaut ?

Il n'y a pas de SSID par défaut ; vous devez en définir un lors de la première configuration via l'assistant. Vous pouvez choisir n'importe quel nom.

Comment utiliser le TEW-434APB avec un switch Power over Ethernet ?

Branchez un câble RJ-45 entre le switch PoE et le port LAN du point d'accès. Assurez-vous que le switch respecte la norme IEEE 802.3af Mode A. Les voyants WLAN et LAN doivent s'allumer.

MODE D'EMPLOI TEW-434APB TRENDNET

1. Avant de commencer 1 2. Installation du matériel 2 3. Installation Power over Ethernet 3
2. Configuration du Point d'accès 5

Dépannage

Contenu de l'emballage

• TEW-434APB
• Guide d'installation rapide
• Adaptateur secteur externe Guide de l'utilisateur sur CD-ROM Adaptateur secteur AC (7,5V, 1A)
• 1 Antenne amovible 2dBi

Configuration du système

• Un navigateur Internet tel Internet Explorer (5,5 ou plus récent)
• Un ordinateur avec un adaptateur réseau correctement installé
• Un Switch ou un Hub réseau avec un port LAN réseau disponible
• Un câble réseau RJ-45
• Switch Power Over Ethernet (non fourni)
• TPE-1011 (non fourni)

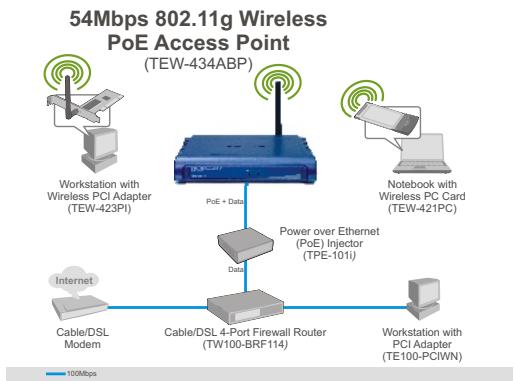

Application

Remarque : Le TEW-434APB ne supporte que les périphériques Power over Ethernet (PoE) qui respectent la norme IEEE 802.3af Mode A (broches 1, 2, 3, 6).

2. Installation du matériel

Remarque : Déterminez un endroit idéal pour le point d'accès. Le meilleur endroit se trouve généralement au centre de votre réseau sans fil. Veuillez brancher l'ordinateur en configurant la TEW-434APB au même switch/hub.

1. Branchez un câble RJ-45 entre le switch/hub et le port LAN du point d'accès, puis branchez l'antenne amovible 2dBi.
2. Branchez l'adaptateur secteur AC au point d'accès et à la prise de courant.
3. Vérifiez que les voyants lumineux (sur la face avant) sont allumés : WLAN et LAN.

Utilisation du TEW-434APB avec un switch PoE

1. Branchez un câble RJ-45 entre le switch Power-over-Ethernet (par exemple le TPE-S88 de TRENDnet) et le port LAN du point d'accès, puis connectez l'antenne amovible 2dBi.
2. Vérifiez que les voyants suivants sont allumés : WLAN et LAN. Veuillez consulter l'étape 3 de la partie Installation du matériel.

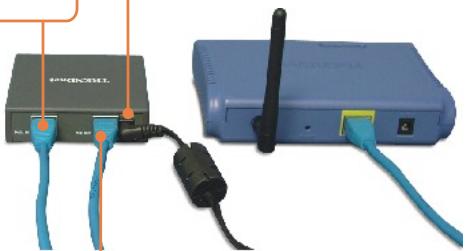

Utilisation du TEW-434APB avec le TPE-101I

1. Branchez le cordon d'alimentation à l'adaptateur secteur AC.
2. Raccordez l'adaptateur secteur AC au connecteur DC 48V IN du TPE-101I. Branchez ensuite le cordon d'alimentation à une prise.
3. Branchez un câble CAT-5 entre un switch et le port DATA IN du TPE-101I.

1. Raccordez un câble CAT-5 entre le port LAN du TEW-434APB et le port POE OUT du TPE-101I.
2. Vérifiez que les voyants suivants sont allumés : WLAN et LAN. Veuillez consulter l'étape 3 de la partie Installation du matériel.

4. Configuration du point d'accès

Remarque : Il est recommandé de configurer le point d'accès depuis un ordinateur câblé. Avant de pouvoir configurer le point d'accès, une adresse IP statique doit être attribuée à l'adaptateur réseau de votre ordinateur dans le sous-réseau du 192.168.1.x. Puisque l'adresse IP par défaut du point d'accès est 192.168.1.100, assurez-vous qu'aucun autre périphérique réseau ne s'est vu attribuer une adresse IP 192.168.1.100. (Consultez la partie Dépannage pour savoir comment configurer les paramètres TCP/IP de votre PC).

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.1.100 et appuyez sur la touche Entrée.

1. Saisissez le nom d'utilisateur et le mot de passe, ensuite cliquez sur. Nom d'utilisateur : admin Mot de passe : admin

1. Cliquez sur Wizard (Assistant).

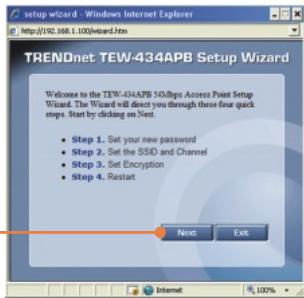

1. Cliquez sur Next (Suivant).

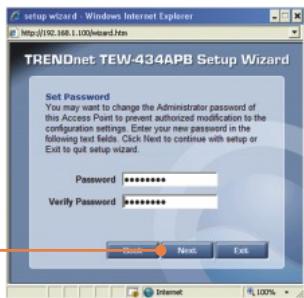

1. Saisissez un nouveau mot de passe pour votre point d'accès, retapez-le et cliquez ensuite sur Next (Suivant). (Si vous ne saisissez pas de nouveau mot de passe, le mot de passe par défaut sera admin).

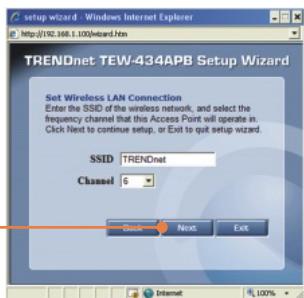

1. Saisissez un SSID pour votre point d'accès et cliquez ensuite sur Next (Suivant).

L'installation est maintenant complète.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-434APB, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.
