TEW-226PC - Carte réseau sans fil TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau sans fil
Marque	TRENDNET
Modèle	TEW-226PC
Interface	CardBus 32 bits Type II
Norme sans fil	IEEE 802.11b
Débit maximal	11 Mbps
Bande de fréquence	2,4 GHz
Sécurité	WEP 64/128 bits, cryptage
Modes réseau	Infrastructure (point d'accès), Ad-Hoc (peer-to-peer)
Voyants	2 voyants : alimentation et activité réseau
Logiciel inclus	Utilitaire de configuration sans fil TRENDnet
Systèmes d'exploitation supportés	Windows 98SE, ME, 2000, XP
Alimentation	Via slot CardBus
Température de fonctionnement	0 °C à 55 °C (estimation)
Humidité de fonctionnement	10% à 90% sans condensation (estimation)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Informations générales	Conçu pour les ordinateurs portables avec slot CardBus. Antenne interne.
Contenu de l'emballage	Carte TEW-226PC, CD-ROM d'installation, guide de démarrage rapide

FOIRE AUX QUESTIONS - TEW-226PC TRENDNET

Comment installer la carte TEW-226PC ?

Éteignez l'ordinateur, insérez la carte dans un slot CardBus 32 bits Type II, puis allumez l'ordinateur. Insérez le CD-ROM et suivez les étapes d'installation du pilote et de l'utilitaire. Assurez-vous que le CD est dans le lecteur lors de la détection du nouveau matériel.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Windows 98SE, ME, 2000 et XP. Des pilotes spécifiques sont fournis sur le CD-ROM pour chaque système.

Comment configurer le mode Infrastructure ?

Double-cliquez sur l'icône de l'utilitaire sans fil dans la barre des tâches, allez dans l'onglet Configuration, sélectionnez Infrastructure comme mode réseau, saisissez le SSID de votre point d'accès, puis cliquez sur Appliquer. Optionnellement, activez le cryptage WEP.

Comment configurer le mode Ad-Hoc ?

Dans l'onglet Configuration de l'utilitaire, sélectionnez 802.11 Ad-Hoc. Choisissez un SSID commun avec l'autre carte, sélectionnez un canal (1-11 conseillé) et cliquez sur Appliquer.

Comment activer le cryptage WEP ?

Dans l'onglet Configuration, cochez Enable Encryption et saisissez une clé WEP (64 ou 128 bits). Notez que tous les périphériques du réseau doivent utiliser la même clé.

Que faire si la carte n'est pas détectée après insertion ?

Vérifiez que la carte est bien enfoncée dans le slot. Redémarrez l'ordinateur. Si le problème persiste, essayez un autre slot CardBus. Consultez le gestionnaire de périphériques pour voir si un pilote est manquant.

Puis-je utiliser cette carte avec un point d'accès 802.11g ?

Oui, la carte 802.11b est rétrocompatible avec les points d'accès 802.11g, mais la connexion se fera au débit maximal de 11 Mbps.

Comment sauvegarder mes paramètres de configuration ?

Dans l'onglet Profile de l'utilitaire, créez un nom de profil, puis cliquez sur Save. Vous pourrez ensuite charger ce profil ultérieurement.

La carte possède-t-elle une antenne externe ?

Non, le modèle TEW-226PC est une carte CardBus avec une antenne intégrée. L'antenne n'est pas amovible.

Où puis-je télécharger les pilotes ?

Les pilotes se trouvent sur le CD-ROM fourni. Vous pouvez également les télécharger sur le site Web de TRENDnet (www.trendnet.com) dans la section support.

MODE D'EMPLOI TEW-226PC TRENDNET

Guide d'installation rapide de

L'adaptateur sans fil 11 Mbps 802.11b

1. Introduction 1 2. Détails du produit 2 3. Installation de l'utilitaire de configuration sans fil 3 4. Installation du matériel 7 5. Installation des pilotes 9
2. Configuration sans fil 16

Vérification du contenu de l'emballage

Veuillez vérifier la présence des éléments suivants dans la boîte :

Exigences systèmes minimales

1. D'un ordinateur équipé d'une CardBus 32 bits de type II (TEW-226PC) ou d'un emplacement PCI 32 bits (TEW-228PI)
2. Un processeur 300 MHz ou plus rapide. 3.32 Mo de RAM
3. Point d'accès 802.11b ou 802.11g (en mode Infrastructure) ou un autre adaptateur sans fil 802.11b (en mode réseau Ad-Hoc/Peer-to-Peer).

2. Détails du produit

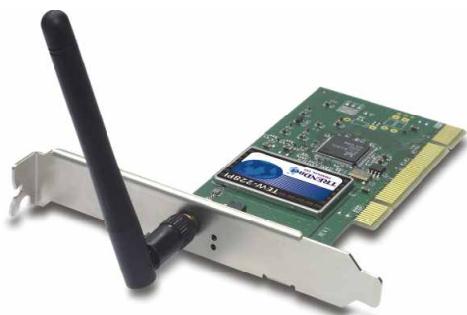

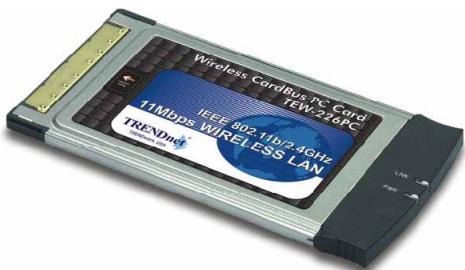

Le TEW-226PC est équipé de deux voyants lumineux indiquant l'activité du réseau et l'alimentation. LE TEW-228PI est muni d'une ANTENNE amovible et d'un voyant lumineux indiquant l'activité du réseau.

3. Installation de l'utilitaire de configuration sans fil

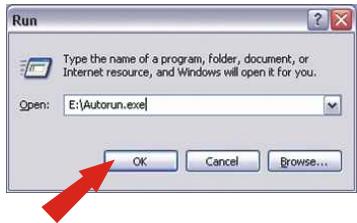

1. Insérez le CD-ROM du TEW228PI/TEW-226PC dans le lecteur de CD-ROM de votre ordinateur, le menu d'installation s'affichera automatiquement. Si la fenêtre ne s'affiche pas automatiquement, cliquez sur Start (Démarrer), sur Run (Exécuter) et tapez E:\Autorun.exe dans le champ de texte. Cliquez sur OK.

Remarque: Remplacez « E » dans « E:\Autorun. exe » par la lettre correspondant à votre lecteur de CD-ROM.

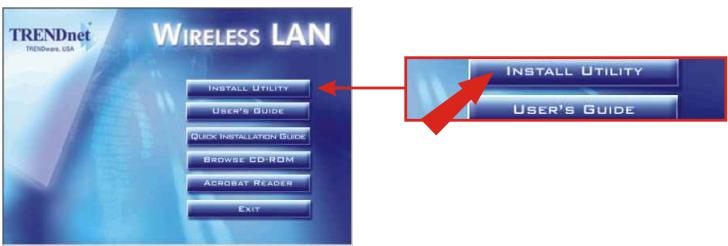

1. Dans le menu d'installation, cliquez sur Install Utility (Installer l'utilitaire).

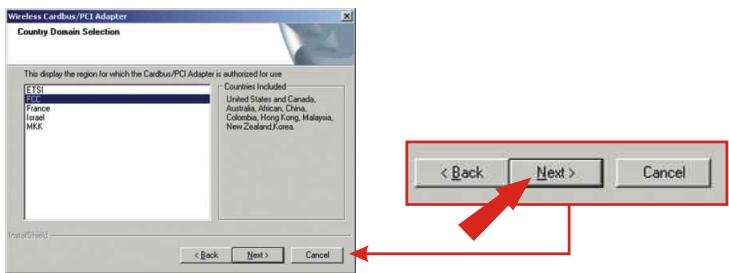

5. Cliquez sur OK.

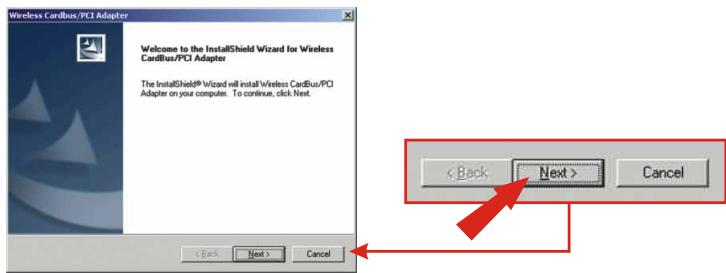

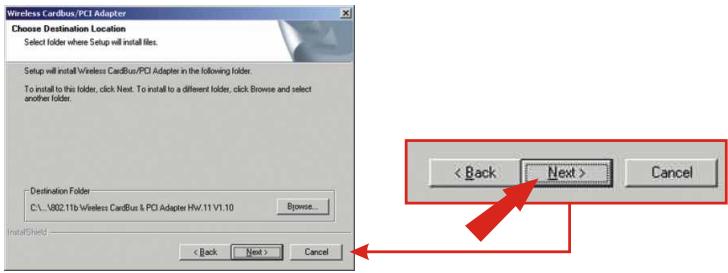

1. Cliquez sur Next (Suivant) pour débuter l'installation.

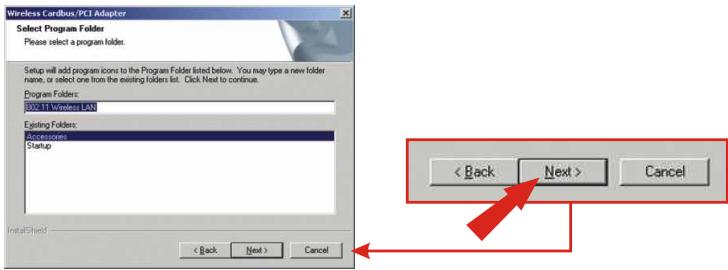

1. Cliquez sur Next (Suivant).

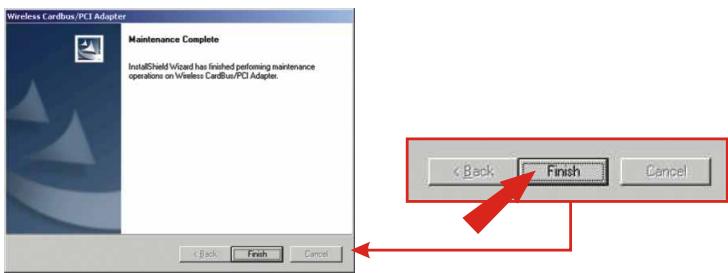

1. Cliquez sur Finish (Terminer).

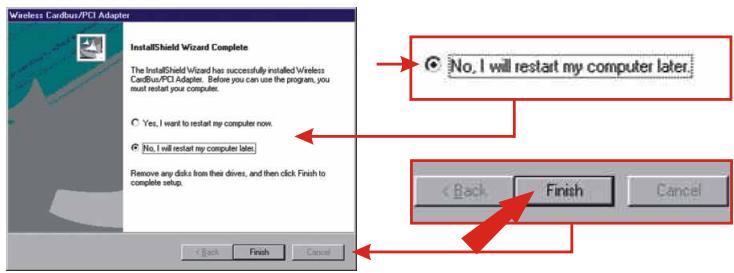

Remarque : Pour Windows 98SE/ME, Windows affichera un message vous demandant de redémarrer votre ordinateur. Sélectionnez «No, I will restart my computer later» (Non, je veux redémarrer mon ordinateur ultérieurement) et cliquez sur Finish (Terminer).

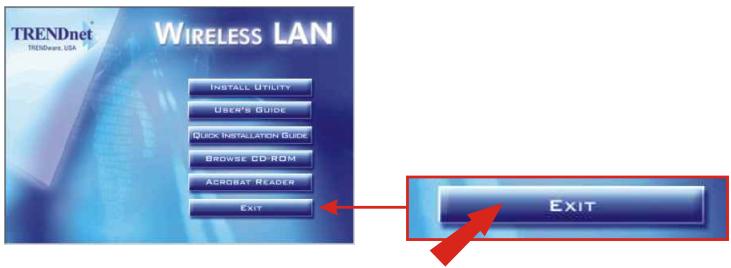

1. Cliquez sur Exit (Quitter) dans l'écran du menu d'installation.

Si vous installez le carte PC sans fil tew-226pcplus :

Ne poursuivez qu'après avoir terminé les étapes reprises au paragraphe 2

1. Eteignez votre ordinateur.

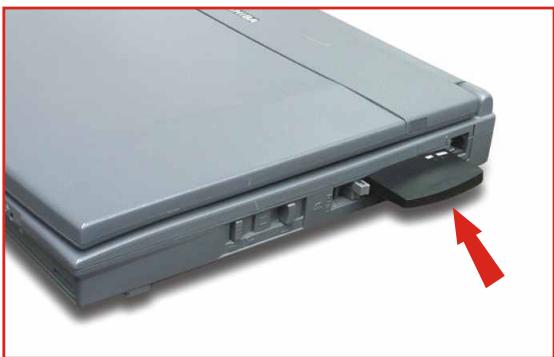

2. Insérez la carte PC fermement dans le logement pour carte PC de votre notebook. Seule l'extrémité en plastique doit dépasser du logement.
3. Amorcz-vous laptop et assurez-vous que le bureau Windows est correctement chargé.

Si vous installez le carte PC sans fil tew-228pi:

Ne poursuivez qu'après avoir terminé les étapes reprises au paragraphe 2

1. Eteignez votre ordinateur.
2. Ouvrez le boîtier de votre ordinateur pour trouver la carte mère et les logements pour extensions. (Veuillez consulter le manuel de l'utilisateur de votre ordinateur si vous avez besoin d'aide pour ouvrir le boîtier)

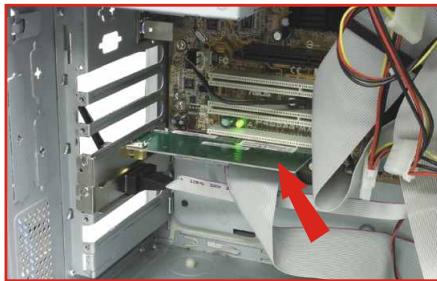

3. Introduisez la carte sans fil dans l'un des logements libres de la carte mère. Appuyez fermement et uniformément sur la carte jusqu'à ce qu'elle se mette en place.

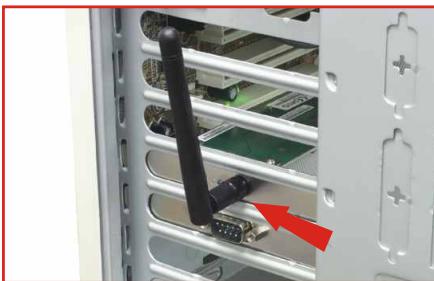

1. Vissez le support métallique de la carte PCI sur votre boîtier avec une vis standard. Fixez l'antenne fournie à la prise située à l'arrière de votre carte.

1. Fermez le boîtier de votre ordinateur et redémarrez ce dernier.

5. Installation des pilotes

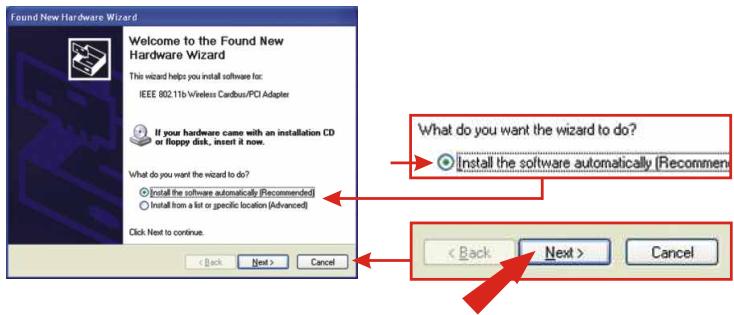

1. Une fois votre ordinateur redémarré, la fenêtre Found New Hardware Wizard (Assistant nouveau matériel détecté) s'affichera. Vérifiez que Install the software automatically (Installer le logiciel automatiquement) est bien coché et que le CD-ROM du TEW-226PC/228PI est bien présent dans le lecteur. Cliquez ensuite sur Next (Suivant).

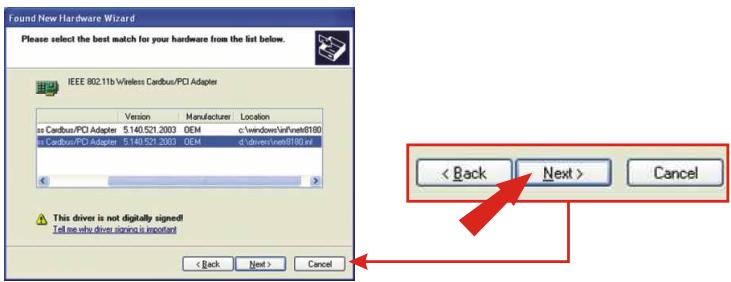

1. Lorsque vous étés invite àCHOISIR un pilote dans une liste de pilotes compatibles, choisissez celui situé dans le repertoire Windows XP du CDROM du TEW-226PC/228PI et cliquez sur Next (Suvivant).

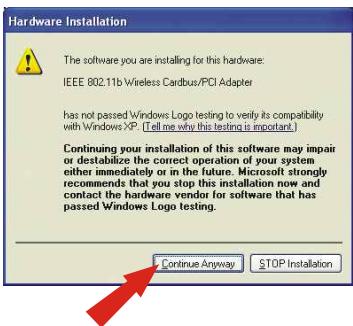

1. Un message d'advertisement vous indiquera que le périphérique que vous installez n'a pas encore été certifié compatible Windows XP. Cliquez sur Continue Anyway (Continuer malgré tout).

REMARQUE : Les adaptateurs sans fil de TRENDnet ont été entièrement testés sur tous les systèmes d'exploitation Windows et leur fonctionnement a été approuvé.

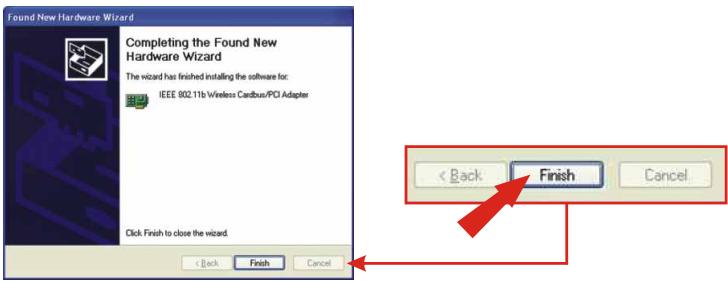

1. L'Assistant nouveau matériel détecté vous indiquera que l'installation du logiciel de votre adaptateur CardBus/PCI sans fil IEEE 802.11b est terminée. Cliquez sur Finish (Terminer).

Poursuivez avec le Paragraphe 5 de ce Guide d'installation rapide pour continuer la configuration de votre carte sans fil.

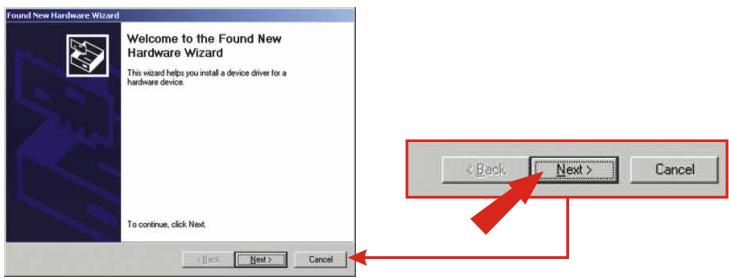

1. Une fois votre ordinateur redémarré, la fenêtre Found New Hardware Wizard (Assistant nouveau matériel détecté) s'affichera. Cliquez sur Next (Suivant).

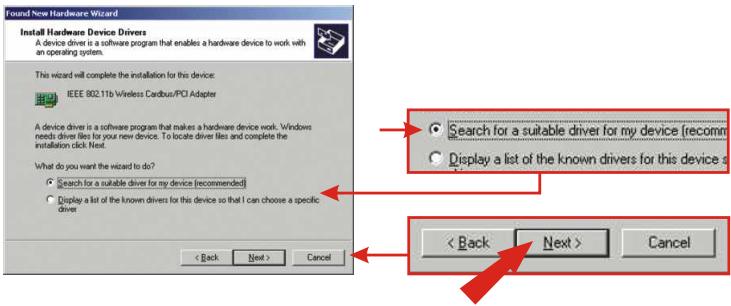

1. Cochez Search for a suitable driver for my device (Rechercher un pilote approprié pour mon périphérique). Cliquez sur Next (Suivant).

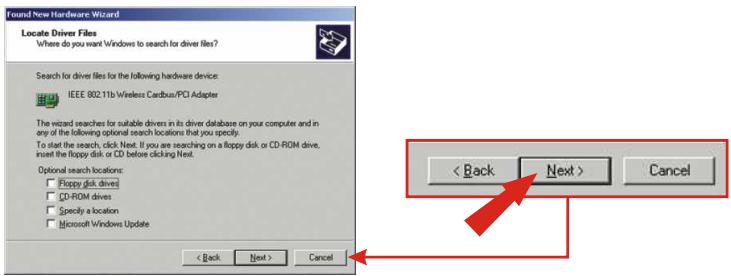

1. Cliquez sur Next (Suivant).

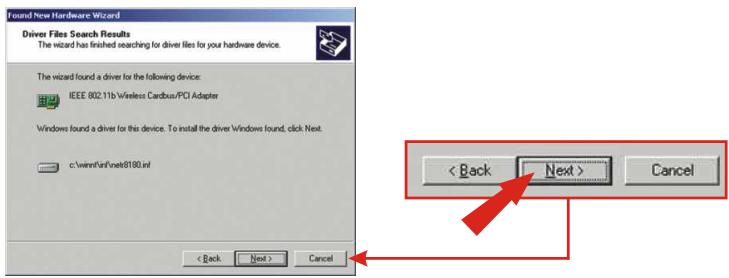

4. Cliquez sur next (suivant).

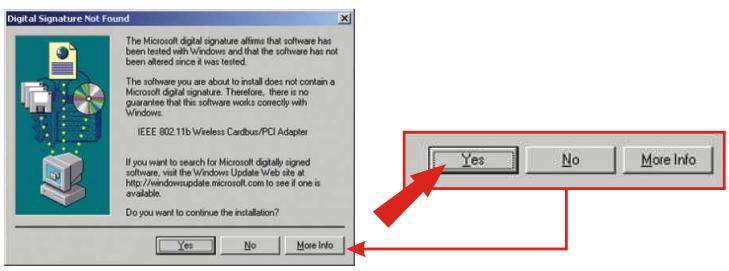

1. Un message vous indiquera que le pilote que vous êtes sur le point d'installer « ne contient pas de signature numérique » et vous demandera si vous souhaitez continuer l'installation. Cliquez sur Yes (Oui).

REMARQUE : Les adaptateurs sans fil de TRENDnet ont été entièrement testés sur tous les systèmes d'exploitation Windows et leur fonctionnement a été approuvé.

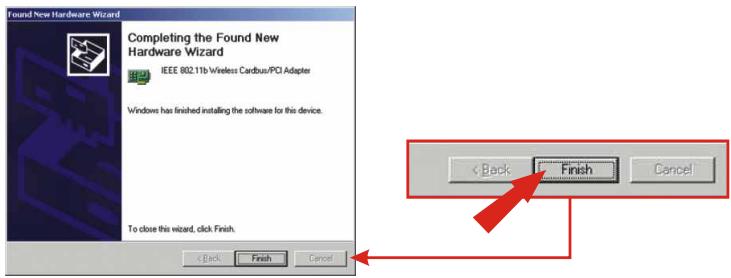

1. L'assistant nouveau matériel détecté vous indiquera que l'installation du logiciel de votre nouveau périphérique est terminée. Cliquez sur Finish (Terminer).

Poursuivez avec le Paragraphe 5 de ce Guide d'installation rapide pour continuer la configuration de votre carte sans fil.

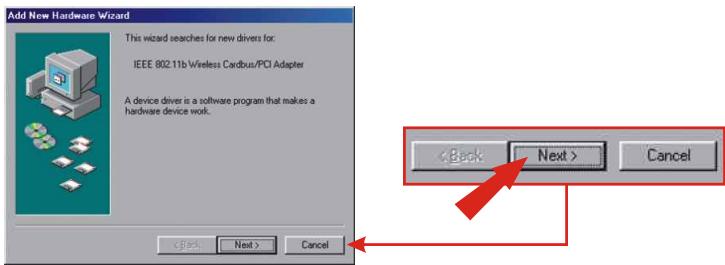

1. Une fois votre ordinateur redémarré, « Add New Hardware Wizard » (Assistant Ajout nouveau matériel) s'affichera. Cliquez sur Next (Suivant).

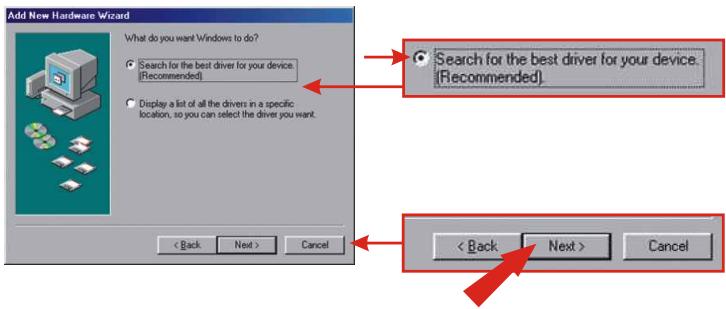

1. Sélectionnez Search for the best driver for your device (Rechercher le meilleur pilote pour votre périphérique) et cliquez sur Next (Suivant).

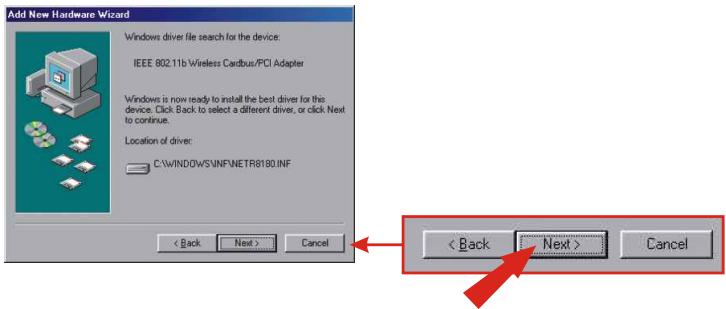

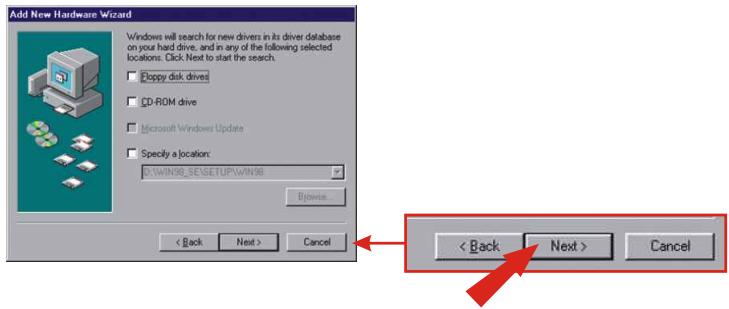

1. Cliquez sur Next (Suivant).

1. Cliquez sur Next (Suivant).

1. Il se peut que vous soyez invité à insérer le CD-ROM Windows 98/ME. Si c'est le cas, insérez le CD-ROM Windows 98/ME et cliquez sur OK.

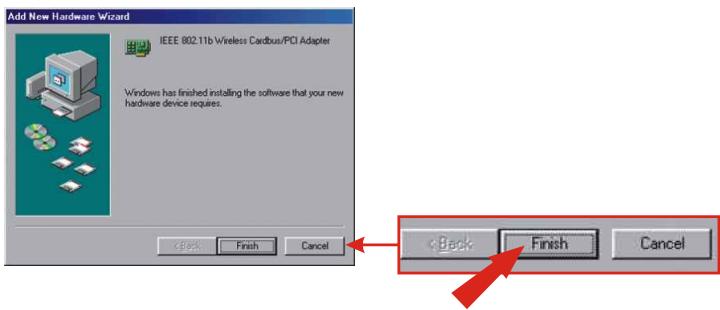

1. L'Assistant Ajout de nouveau matériel (Add New Hardware Wizard) vous indiquera que l'installation du logiciel de votre adaptateur CardBus/PCI sans fil IEEE 802.11b est terminée. Cliquez sur Finish (Terminer).

1. Windows vous demandera si vous souhaitez redémarrer votre ordinateur. Cliquez sur Yes (Oui).

Après le redémarrage de votre ordinateur, poursuivez avec le Paragraphe 5 de ce Guide d'installation rapide pour continuer la configuration de votre carte sans fil.

Mode d'infrastructure (branchement d'un PC vers le point d'accès)

1. Double-cliquez sur l'icône de l'ordinateur sans fil de votre barre d'état système (à côté de l'horloge, dans le coin inférieur droit de votre écran).

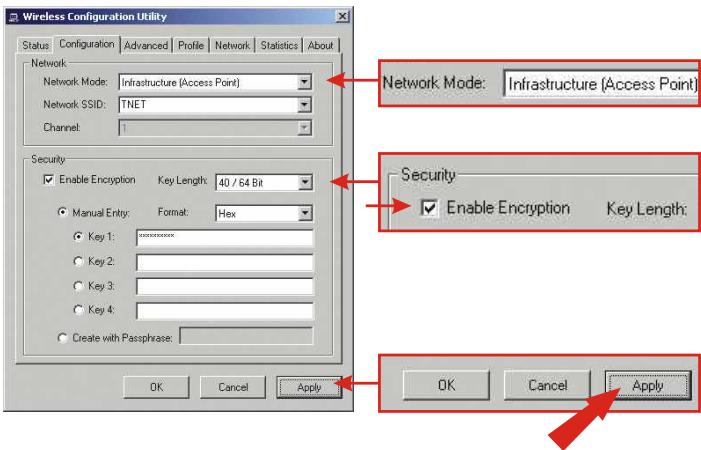

1. Cliquez sur l'onglet Configuration. Sélectionnez le mode réseau Infrastructure (Access Point / Point d'accès).
2. Choisissez un SSID réseau qui corresponde au SSID de votre Point d'accès. (Si vous n'êtes pas certain du SSID de votre Point d'accès, consultez les paramètres de ce dernier). Cliquez sur Apply (Appliquer).
3. (Optionnel) Sélectionnez l'option Enable Encryption (Autoriser le cryptage) et indiquez manuellement un code WEP de votre choix.
4. Cliquez sur Apply (Appliquer) pour terminer le paramétrage.

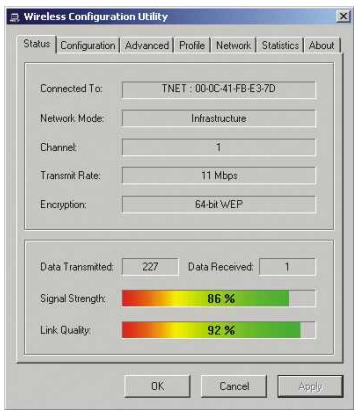

1. Si vous voyez les informations de la connexion dans l'onglet Status (État), vous avez terminé la configuration de votre carte sans fil.

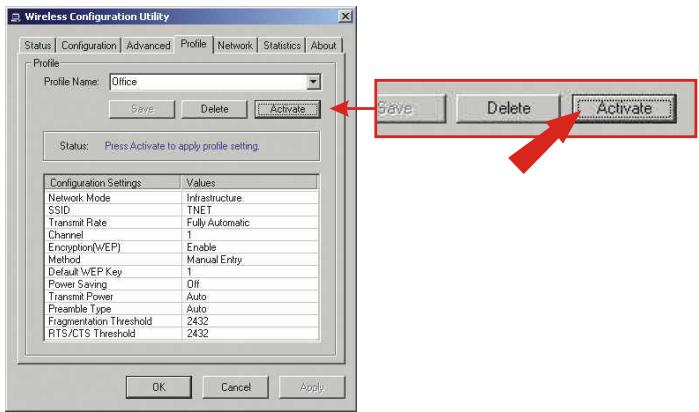

1. Pour enregistrer les paramètres actuels sous forme de profil, cliquez sur l'onglet Profile (Profil). Créez un nom de profil, cliquez sur Save (Enregistrer) et cliquez ensuite sur Next (Suivant).

La configuration de l'adaptateur sans fil est optionnellement terminée.

Mode ad-hoc (branchement de PC à PC)

1. Double-cliquez sur l'icône de l'ordinateur sans fil de votre barre d'état système (à côté de l'horloge, dans le coin inférieur droit de votre écran).

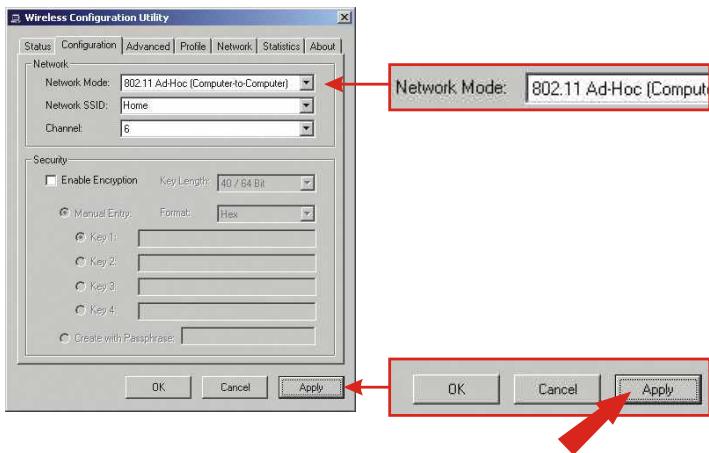

1. Cliquez sur l'onglet Configuration. Sélectionnez le mode réseau 802.11 Ad-Hoc (Computer to Computer).
2. Choisissez un SSID réseau qui corresponde au SSID de la carte sans fil à laquelle vous vous branchez. (Si vous n'êtes pas certain du SSID de votre autre carte sans fil, consultez les paramètres de cette dernière).
3. Etant donné que vous configurez un réseau Ad-Hoc, vous devez sélectionner un canal. Nous recommandons de sélectionner un canal entre 1 et 11. Cliquez sur Apply (Appliquer).
4. Si vous voyez les informations de la connexion dans l'onglet Status (État), vous avez terminé la configuration de votre carte sans fil.

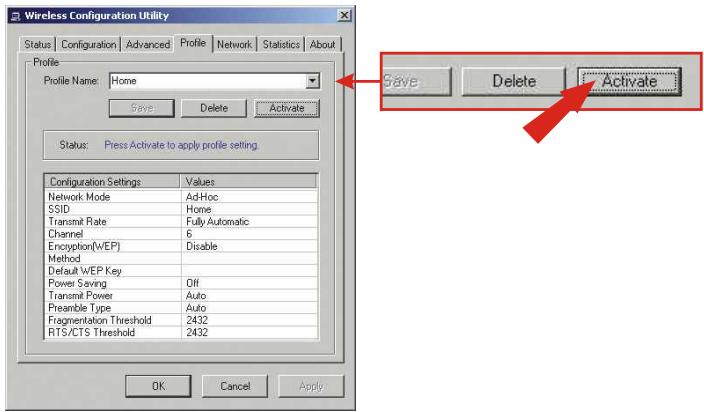

1. Pour enregistrer les paramètres actuels sous forme de profil, cliquez sur l'onglet Profile (Profil). Créez un nom de profil, cliquez sur Save (Enregistrer) et cliquez ensuite sur Next (Suivant).

La configuration de l'adaptateur sans fil est opcisément terminée.
