Marque	TRENDNET
Modèle	TDM-C500
Type de produit	Modem/Routeur ADSL2/2+
Normes ADSL supportées	ADSL, ADSL2, ADSL2+ (Annex A, L, M)
Débits ADSL	Jusqu'à 24 Mbps en aval, 1,2 Mbps en amont (Annex M jusqu'à 3 Mbps)
Ports	1 port RJ-11 (ADSL), 1 port RJ-45 10/100 Mbps Auto-MDIX, 1 port USB 2.0 type B (connexion Ethernet supplémentaire)
Fonctions de routage	NAT, SPI, routage statique, RIP, DHCP, DNS dynamique, UPnP, ALG
Gestion	Interface Web (HTTP), CLI (Telnet), SNMP v1/v2c, TR-069
Filtrage	Filtrage IP, MAC, domaine, URL, contrôle d'accès
QoS	Support QoS IP
Dimensions	90 x 107 x 28 mm
Poids	221 g
Alimentation	Adaptateur secteur externe 9V, 1A (modèle A) / 9V, 0,5A (modèle EU)
Consommation	4,3 Watts
Température de fonctionnement	0° à 40°C
Humidité	Max. 90% (sans condensation)
Certifications	CE, FCC
Garantie	Garantie limitée de 3 ans
Contenu de l'emballage	TDM-C500, guide d'installation rapide, CD-ROM, adaptateur secteur, câble Ethernet RJ45 1,5 m, câble téléphonique RJ11 0,9 m
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Pare-feu double (NAT et SPI), filtrage d'accès.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le support pour réparation.
Informations générales	Site web: www.trendnet.com, support: 1-888-326-6061

FOIRE AUX QUESTIONS - TDM-C500 TRENDNET

Comment configurer le modem routeur TDM-C500 ?

Utilisez l'assistant d'installation pas-à-pas accessible via l'interface Web (http://192.168.1.1). Suivez les instructions pour configurer votre connexion ADSL avec les paramètres fournis par votre FAI. Consultez le guide d'installation rapide inclus dans l'emballage.

Quels types de connexion ADSL sont supportés ?

Le TDM-C500 supporte PPPoE, PPPoA et IPoA (RFC2516, RFC2364, RFC1483/2684). Il est compatible avec les normes ADSL, ADSL2 et ADSL2+ (Annex A, L, M).

Comment réinitialiser le modem aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (reset) enfoncé pendant environ 10 secondes à l'aide d'un trombone. Les voyants clignoteront pour confirmer. Tous les paramètres seront effacés et le modem redémarrera avec les réglages par défaut.

Que faire si le voyant ADSL est éteint ?

Vérifiez que le câble téléphonique est correctement branché sur le port RJ-11 et sur la prise murale. Assurez-vous que votre ligne ADSL est active. Contactez votre fournisseur d'accès si le problème persiste.

Comment filtrer l'accès à Internet pour certains appareils ?

Accédez à l'interface Web, allez dans les paramètres de pare-feu et utilisez le filtrage par adresse MAC ou filtrage IP. Vous pouvez également bloquer des URL ou des noms de domaine spécifiques.

Est-ce que ce modem supporte le PPPoE ?

Oui, le TDM-C500 supporte le protocole PPPoE (RFC2516) couramment utilisé par les fournisseurs d'accès pour les connexions ADSL.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site de TRENDNET. Connectez-vous à l'interface Web, allez dans 'Administration' puis 'Mise à jour firmware' et sélectionnez le fichier téléchargé. Ne coupez pas l'alimentation pendant la mise à jour.

Le TDM-C500 est-il compatible avec les offres ADSL des opérateurs français ?

Oui, il est compatible avec les réseaux ADSL, ADSL2 et ADSL2+ utilisés par les opérateurs français, y compris les Annexes A, L et M. Vérifiez les paramètres de connexion (PPPoE, VPI/VCI) auprès de votre FAI.

Puis-je utiliser le port USB comme port LAN supplémentaire ?

Oui, le port USB 2.0 de type B permet une connexion Ethernet supplémentaire. Il nécessite un câble USB adapté et la configuration appropriée dans l'interface du routeur.

Quelle est la garantie de ce produit ?

TRENDNET offre une garantie limitée de 3 ans. Conservez votre preuve d'achat. Pour toute réclamation, contactez le support TRENDNET au 1-888-326-6061.

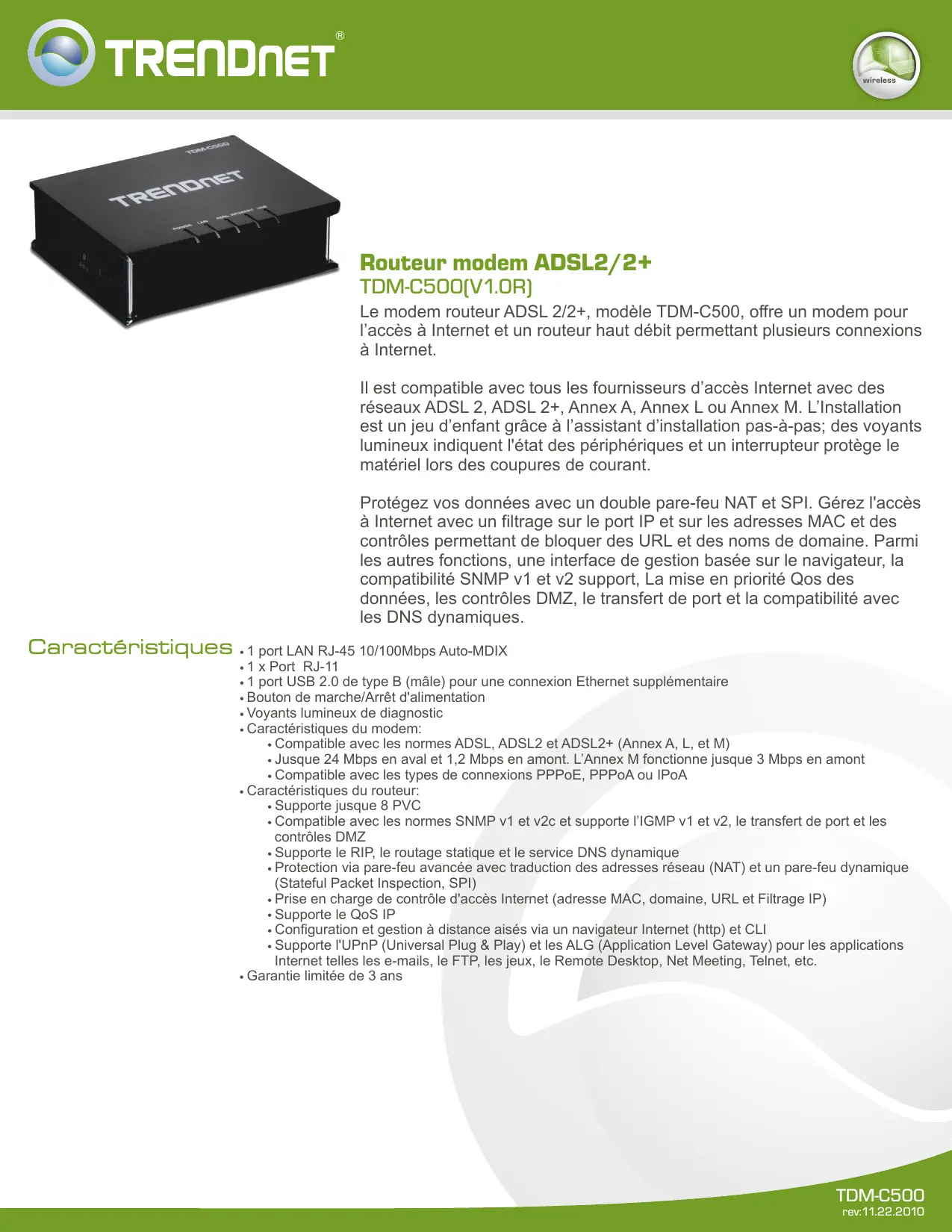

MODE D'EMPLOI TDM-C500 TRENDNET

TDM-C500(V1.0R)

Le modem routeur ADSL 2/2+, modèle TDM-C500, offre un modem pour l'accès à Internet et un réseau haut débit permettant plusieurs connexions à Internet.

Il est compatible avec tous les fournisseurs d'accès Internet avec des réseaux ADSL 2, ADSL 2+, Annex A, Annex L ou Annex M. L'installation est un jeu d'enfant grâce à l'assistant d'installation pas-à-pas ; des voyants lumineux indiquent l'état des périphériques et un interrupteur protège le matériel lors des coupures de courant.

Protégez vos données avec un double pare-feu NAT et SPI. Gérez l'accès à Internet avec un filtrage sur le port IP et sur les adresses MAC et des contrôleurs permettant de bloquer des URL et des noms de domaine. Parmi les autres fonctions, une interface de gestion basée sur le navigateur, la compatibilité SNMP v1 et v2 support, la mise en priorité Qos des données, les contrôleurs DMZ, le transfert de port et la compatibilité avec les DNS dynamiques.

Caractéristiques

• 1 port LAN RJ-45 10/100Mbps Auto-MDIX
• 1 x Port RJ-11
• 1 port USB 2.0 de type B (môle) pour une connexion Ethernet supplémentaire
• Bouton de marche/Arrêt d'alimentation

Voyants lumineux de diagnostic

• Caractéristiques du modem:
• Compatible avec les normes ADSL, ADSL2 et ADSL2+ (Annex A, L, et M)
• Jusque 24 Mbps en aval et 1,2 Mbps en amont. L'Annex M fonctionne jusqu'à 3 Mbps en amont
• Compatible avec les types de connexions PPPoE, PPPoA ou IPOA
• Caractéristiques du routeur:
• Supporte jusqu'à 8 PVC
• Compatible avec les normes SNMP v1 et v2c et supporte l'IGMP v1 et v2, le transfert de port et les contrôles DMZ
• Supporte le RIP, le routage statique et le service DNS dynamique Protection via pare-feu avancé avec traduction des adresses réseau (NAT) et un pare-feu dynamique (Stateful Packet Inspection, SPI)
• Prise en charge de contrôle d'accès Internet (adresse MAC, domaine, URL et filtrage IP)
• Supporte le QoS IP
• Configuration et gestion à distance aisés via un navigateur Internet (http) et CLI
• Supporte l'UPnP (Universal Plug & Play) et les ALG (Application Level Gateway) pour les applications Internet telles les e-mails, le FTP, les jeux, le Remote Desktop, Net Meeting, Telnet, etc.
• Garantie limitée de 3 ans

Matériel
Standards	• Conforme aux standards ADSL: • Conforme aux standards ADSL2: • Conforme aux standards ADSL2+: G.992.3 (G.dmt.bis, Annex L) G.992.5 Annex A and M ANSI T1.413 Issue2 G.992.1 (G.dmt, Annex A) G.992.2 (G.lite) • IEEE 802.3u 10/100Base TX Fast Ethernet
Protocole	• TCP/IP,NAT, HTTP, DHCP Server/Relay/Client, DDNS, DNS Proxy, UPNP
Pare-feu	• traduction des adresses réseau (NAT) • pare-feu dynamique (SPI) • Filtrage des paquets - IP, Domaine MAC, mot de passée • Gestion du contrôle d'accès pour LAN
ATM	• Multiplexage VC et LLC • Bridged/Routed Ethernet over ATM (RFC1483/2684) • OAM F4/F5 loop-back • PPP over ATM (RFC2364) • PPP over Ethernet (RFC2516) • ATM Traffic Shaping QoS(UBR, CBR, rt-VBR, nrt-VBR)
Gestion	• Configuration basée sur le Web (HTTP) • Interface de ligne de commande (CLI) via Telnet • Gestion à distance TR-069 • SNMP v1 et v2c • IGMP v1 et v2 • Mise à jour SW
Port WAN (Interface de ligne ADSL)	• 1 x RJ-11 port
Port LAN	• 1 port RJ-45 10/100Mbps à Auto-MDIX
USB	• Port mâle de type B, supportant l'USB 2.0 et rétrocompatible avec l'USB 1.0 (port LAN optionnel)
Bouton de réinitialisation	• Restauration des paramètres par défaut
Bouton de marche/Arrêt d'alimentation	• Bouton de marche/Arrêt d'alimentation
Voyants lumineux	• Power, LAN: Link/ACT, USB, ADSL, Internet, USB
Adaptateur de courant	• A: Adaptateur secteur externe 9V, 1A • EU: Adaptateur secteur externe 9V, 0.5A
Consommation	• 4.3 Watts
Dimensions	• 90 x 107 x 28 mm (3.5 x 4.2 x 1.1 pouces)
Weight	• 221 g (7.8 oz)
Température	• Fonctionnement: 0° à 40° C (32° ~ 104° F) • Entreposage: -20°C ~ 60°C (-4° ~ 140° F)
Humidité	• Max. 90% (pas de condensation)
Certificación	• CE, FCC

Contenu de l'emballage

TDM-C500 - Guide d'installation rapide en plusieurs langues - CD-ROM (Guide de l'utilisateur) Adaptateur de courant (12V, 1A) Câble Ethernet de catégorie 5 (1.5m/5ft.) - 1 câble téléphonique RJ11 (0.9m/3ft.)
