TDM-C400 - Modem/Routeur TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem/routeur ADSL/ADSL2+
Marque	TRENDNET
Modèle	TDM-C400
Dimensions	170 x 121 x 36 mm
Poids	255 g
Alimentation	Adaptateur secteur 15 VAC, 1 A
Consommation électrique	Moins de 6 W
Interfaces LAN	1 port Ethernet 10/100 Base-TX (RJ-45), 1 port USB 1.1 (Type B)
Interface WAN	ADSL/ADSL2+ sur ligne téléphonique (RJ-11)
Normes ADSL supportées	ITU-T G.992.1, G.992.2, G.992.3 (ADSL2), G.992.5 (ADSL2+), ANSI T1.413 Issue 2
Débit descendant max	24 Mbps (ADSL2+)
Fonctions principales	Modem ADSL, routage IP, NAT/PAT, pare-feu, pontage, VPN (L2TP), serveur DHCP, UPnP
Sécurité	Pare-feu intégré, filtrage MAC/IP, protection anti-DoS, liste noire
Gestion	Locale (Telnet, HTTP), distance (Telnet, SNMP), mise à jour firmware via TFTP/FTP/HTTP
Voyants LED	PWR, WAN, PPP, LAN, USB (vert)
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	5 à 95 % (sans condensation)
Certifications	FCC, CE
Garantie	5 ans
Contenu de l'emballage	TDM-C400, guide utilisateur CD, guide d'installation rapide, câble RJ-45, câble USB, câble téléphonique RJ-11, adaptateur secteur

FOIRE AUX QUESTIONS - TDM-C400 TRENDNET

Comment connecter le TDM-C400 à Internet ?

Branchez le câble téléphonique sur le port RJ-11 et la prise murale. Connectez votre ordinateur au port Ethernet ou USB. Allumez l'appareil. Configurez votre connexion PPPoE (ou autre) via l'interface web (adresse IP par défaut : 192.168.1.1).

Que signifient les voyants LED ?

PWR : allumé quand l'alimentation est branchée. WAN : allumé quand la liaison ADSL est active. PPP : allumé quand la session PPP est établie, clignote lors des échanges. LAN : allumé quand un câble Ethernet est connecté, clignote lors du trafic. USB : similaire pour le port USB.

Comment réinitialiser le modem aux paramètres d'usine ?

Utilisez un trombone pour appuyer sur le bouton Reset à l'arrière pendant environ 10 secondes. Les voyants clignoteront et l'appareil redémarrera avec les réglages par défaut.

Quelle est l'adresse IP par défaut du TDM-C400 ?

L'adresse IP de gestion par défaut est 192.168.1.1. Connectez-vous via un navigateur avec cette adresse pour accéder à l'interface de configuration.

Comment configurer une connexion PPPoE ?

Accédez à l'interface web (192.168.1.1), allez dans Configuration WAN, sélectionnez PPPoE, saisissez votre nom d'utilisateur et mot de passe fournis par votre FAI, puis enregistrez. Le modem se connectera automatiquement.

Le TDM-C400 est-il compatible avec ma ligne ADSL ?

Oui, il supporte les normes ADSL courantes (G.dmt, G.lite, ADSL2, ADSL2+). Il fonctionne avec la plupart des fournisseurs d'accès utilisant ces technologies.

Comment mettre à jour le firmware du TDM-C400 ?

Téléchargez le fichier firmware depuis le site TRENDNET. Connectez-vous à l'interface web, allez dans Maintenance > Mise à jour firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Puis-je utiliser le TDM-C400 comme simple modem sans routeur ?

Oui, il peut être configuré en mode bridge (pont). Dans l'interface, réglez le mode de fonctionnement sur 'Bridge' et désactivez le routage NAT. Le modem transmettra alors la connexion à votre routeur ou PC.

Comment sécuriser mon réseau avec le pare-feu du TDM-C400 ?

Le pare-feu est actif par défaut. Vous pouvez configurer des règles de filtrage avancées dans l'onglet Sécurité : filtrage MAC, filtrage IP, protection contre les attaques DoS. Activez les options souhaitées et appliquez.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le modem et sur une prise électrique fonctionnelle. Testez avec une autre prise. Si le voyant PWR reste éteint, contactez le support TRENDNET.

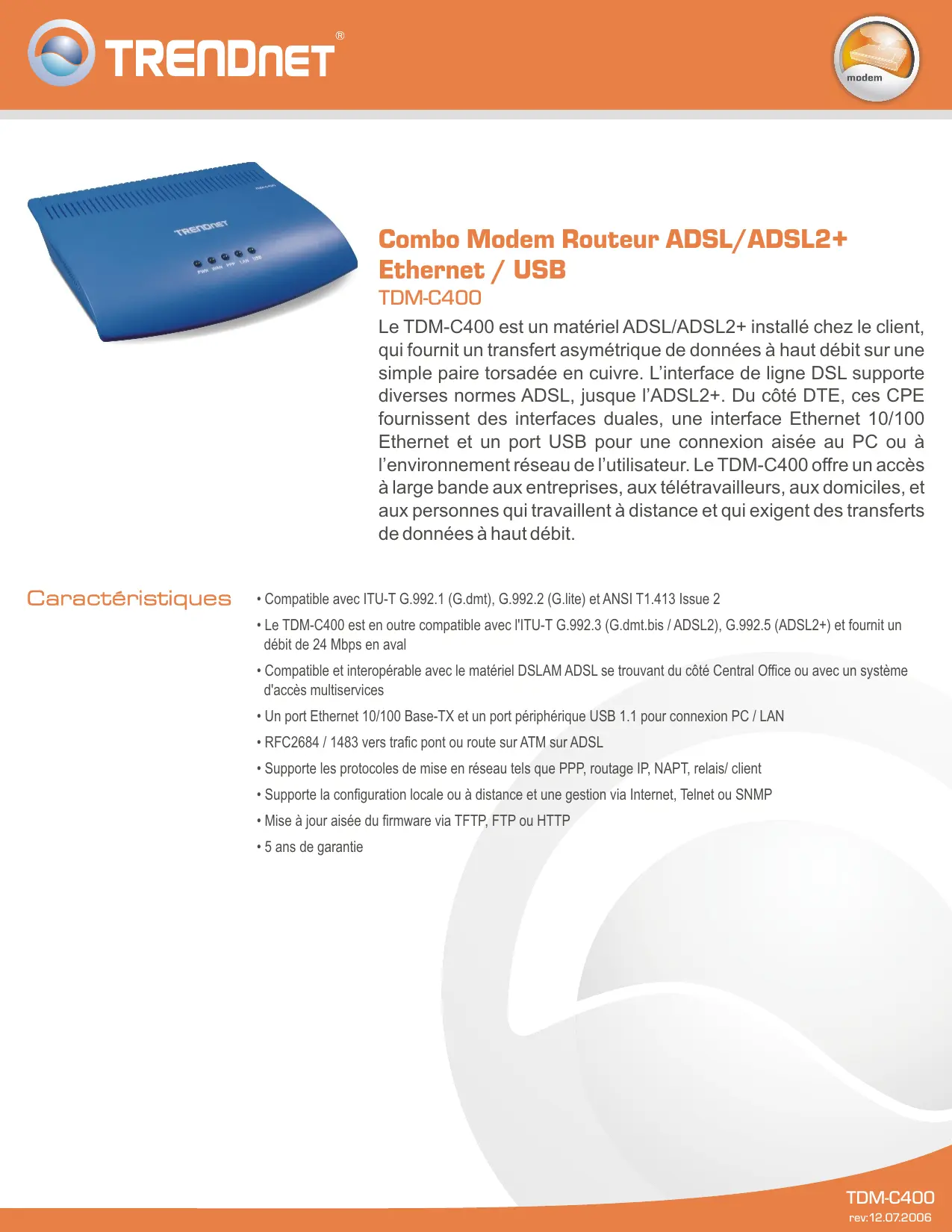

MODE D'EMPLOI TDM-C400 TRENDNET

Le TDM-C400 est un matériel ADSL/ADSL2+ installé chez le client, qui fournit un transfert asymétrique de données à haut débit sur une simple paire torsadée en cuivre. L'interface de ligne DSL supporte diverses normes ADSL, jusque l'ADSL2+. Du côté DTE, ces CPE fournissent des interfaces duales, une interface Ethernet 10/100 Ethernet et un port USB pour une connexion aisée au PC ou à l'environnement réseau de l'utilisateur. Le TDM-C400 offre un accès à large bande aux entreprises, aux télétravailleurs, aux domiciles, et aux personnes qui travaillent à distance et qui exigent des transferts de données à haut débit.

Caractéristiques

• Compatible avec ITU-T G.992.1 (G.dmt), G.992.2 (G.lite) et ANSI T1.413 Issue 2
• Le TDM-C400 est en outre compatible avec l'ITU-T G.992.3 (G.dmt.bis / ADSL2), G.992.5 (ADSL2+) et fournit un débit de 24 Mbps en aval
• Compatible et interopérable avec le matériel DSLAM ADSL se trouvant du côté Central Office ou avec un système d'accès multiservices
• Un port Ethernet 10/100 Base-TX et un port périphérique USB 1.1 pour connexion PC / LAN
• RFC2684 / 1483 vers trafic pont ou route sur ATM sur ADSL
• Supporte les protocoles de mise en réseau tels que PPP, routage IP, NAPT, relais/ client
• Supporte la configuration locale ou à distance et une gestion via Internet, Telnet ou SNMP
• Mise à jour aisée du firmware via TFTP, FTP ou HTTP
• 5 ans de garantie

Spécifications

Matériel
Interface LAN	Un port Ethernet 10/100 Base-TX, IEEE 802.3/3u, prise RJ-45Un port périphérique USB 1.1, prise de type B
Interface WAN (ligne ADSL)	Boucle d'une paire (2 câbles), impédence de ligne 100 O avec prise RJ-11Compatibilité du X8821r : ITU-T G.992.1, G.992.2 et ANSI T1.413 Issue 2Compatibilité du X8821r+ : ITU-T G.992.1, G.992.2, G.992.3, G.992.5 & ANSI T1.413 Issue 2
Indicateurs	USB (voyant vert) – ON fixe lorsque l'USB est actif; clignotant lors de la réception/l'émission de donnéesLAN (voyant vert) – ON fixe lorsque l'Ethernet est actif; clignotant lors de la réception/l'émission de donnéesPPP (voyant vert) – ON fixe lorsque le PPP est actif; clignotant lors de la réception/l'émission de donnéesWAN (voyant vert) – ON fixe lorsque la liaison ADSL est activePWR (voyant vert) – ON fixe lorsque l'alimentation est correctement branchée
OAM&P	Local : Gestion Telnet ou Internet via EthernetA distance : Gestion Telnet ou Internet
Alimentation	Adaptateur AC : Entrée 110/220VAC, 50/60Hz; Sortie 15VAC 1A
Consommation	Moins de 6 Watts
Environment	Température et humidité lors du fonctionnement : Entre 0 et 45°C, entre 5 et 95% (pas de condensation)Température et humidité lors du stockage : Entre -20 et 85°, entre 5 et 95% (pas de condensation)
Dimensions	170 mm ×121 mm × 36 mm (6,7 x 4,8 x 1,4 pouces)
Poids	255g (9 oz)
Certifications	FCC, CE
Logiciel
ATM	Cellules ATM sur ADSL, AAL5Supporte 8 PVCSupporte les classes de trafic UBR, CBR, rt-VBR, nrt-VBR et GFCAC (Connection Admission Control) reconnaissant l'ADSLSupport pour F5 AIS, RDI et cellules de bouclageEncapsulation de la charge utile- RFC2684 / RFC1483, encapsulation multiprotocole sur couche d'adaptation ATM 5- RFC2225 / RFC1577, Classical IP et ARP sur ATM(IPoA)- RFC2364, PPP sur AAL5 (PPPoA)
Pontage	encapsulation PDU pontée RFC2684 / RFC1483Pontage IEEE 802.1D transparent et protocole spanning treeZIPB (Zero Installation PPP Bridge)
Routage	Encapsulation PDU routée RFC2684 / RFC1483Supporte le protocole de point à point (y compris le PPPoA et le PPPoE) et la reconnaissance de l'utilisateur via PAP ou CHAPSupporte TCP, UDP, ARP, RARP, IPCP, ICMP, IGMP, etc.Routage IP : route statique, RIP v1 et v2NAT/PAT avec importants supports ALGDAgent relais DNSProtocole tunneling Layer 2 (L2TP)

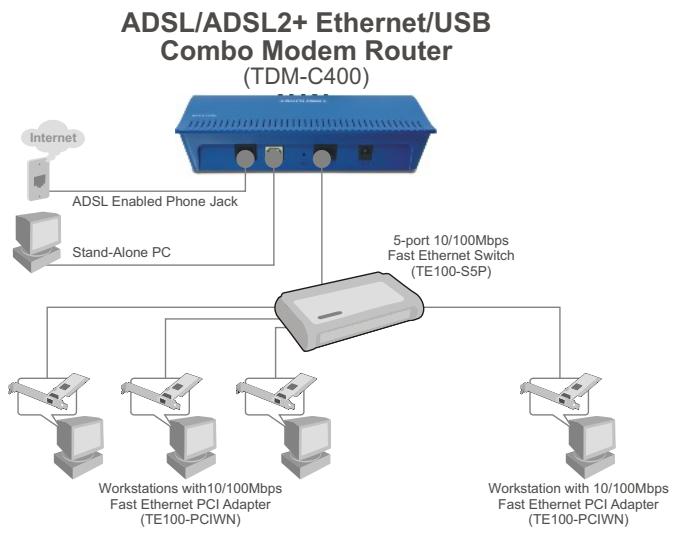

Combo Modem Routeur ADSL/ADSL2+ Ethernet / USB TDM-C400

Spécifications

Logiciel
Sécurité	·Pare-feu intégré avec protection contre les attaques DOS, l'imitation IP et autres types d'attaques communes·Filtrage du paquet au niveau de la couche MAC (filtre brut) et de la couche IP, y compris le filtrage via pare-feu dynamique·Supporte la mise en liste noire
Configuration et gestion du réseau	·Configuration automatique compatible TR037 grâce à l'ILMI·Agent SNMP v1 – over IP, ILMI VCC ou HDLC/EOC·Client DHCP, serveur et relais pour la gestion IP·Support Universal Plug and Play (UPnP)·Configuration et gestion via Internet ou Telnet avec CLI (interface de ligne de commande)·FTP/TFTP ou HTTP pour mise à jour et configuration du firmware

Solution de Réseaux

Contenu de l'emballage

• TDM-C400

• Guide de l'utilisateur sur CD-ROM

• Guide d'installation rapide

• 1 câble RJ-45 Cat.5

• 1 câble USB

• 1 câble téléphonique RJ-11

• Adaptateur secteur (15V DC 1A)

Produits en relation

TW100-BRM504	Routeur modem ADSL à 4 ports avec pare-feu
TDM-E400	Routeur Modem Ethernet ADSL/ADSL2+
TEW-435BRM	Routeur Modem pare-feu ADSL 802.11g 54Mbps

Information pour commander

TRENDNET®

20675 Manhattan Place, Torrance, CA 90501 USA

Tel: [phone]

Fax: [phone]

Web: www.trendnet.com

Email: [e-mail]

Pour commander, merci d'appeler au:

1-888-326-6061
