Intitulé	Description
Type de produit	Éclairage avant pour vélo
Caractéristiques techniques principales	LED haute luminosité, plusieurs modes d'éclairage
Alimentation électrique	Batterie rechargeable via USB
Dimensions approximatives	Longueur : 8 cm, Largeur : 4 cm, Hauteur : 3 cm
Poids	120 g
Compatibilités	Compatible avec la plupart des guidons de vélo
Type de batterie	Batterie lithium-ion
Tension	3.7 V
Puissance	Max 200 lumens
Fonctions principales	Modes clignotant et constant, indicateur de batterie
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'eau
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Résistant aux éclaboussures, visibilité accrue la nuit
Informations générales utiles	Idéal pour les cyclistes urbains, autonomie de 3 à 10 heures selon le mode

FOIRE AUX QUESTIONS - HL-RC230 CAT EYE

Comment installer la lampe CAT EYE HL-RC230 sur mon vélo ?

Pour installer la lampe, fixez le support à votre guidon ou à votre selle à l'aide de la pince fournie. Assurez-vous que la lampe est bien en place et orientée vers l'avant.

Comment charger la lampe CAT EYE HL-RC230 ?

La lampe se charge à l'aide d'un câble USB fourni. Branchez une extrémité du câble dans la lampe et l'autre dans un port USB. La LED de charge s'allumera pendant le chargement.

Quelle est l'autonomie de la lampe CAT EYE HL-RC230 ?

L'autonomie dépend du mode d'éclairage utilisé. En mode fort, la lampe peut durer jusqu'à 12 heures, tandis qu'en mode clignotant, elle peut durer jusqu'à 50 heures.

Comment changer le mode d'éclairage de la lampe ?

Pour changer le mode d'éclairage, appuyez simplement sur le bouton situé sur le dessus de la lampe. Vous pouvez choisir entre plusieurs modes : fort, moyen, faible et clignotant.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord si la lampe est chargée. Si elle ne s'allume toujours pas, essayez de réinitialiser la lampe en la chargeant complètement puis en appuyant sur le bouton pendant 10 secondes.

La lampe CAT EYE HL-RC230 est-elle étanche ?

Oui, la lampe est conçue pour être résistante à l'eau, ce qui la rend adaptée à une utilisation par temps de pluie.

Comment nettoyer ma lampe CAT EYE HL-RC230 ?

Pour nettoyer votre lampe, utilisez un chiffon doux et humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange pour la lampe ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web de CAT EYE.

MODE D'EMPLOI HL-RC230 CAT EYE

Nous vous remercions de votre achat du phare halogène rechargeable CAT EYE Daylites II.

Avant d'utiliser votre nouveau phare Daylites II, nous vous invitons à lire attentivement et complètement le présent mode d'emploi, afin de vous familiariser avec le fonctionnement du système d'éclairage. Conservez ce mode d'emploi dans un endroit sûr. Il pourrait vous être utile par la suite.

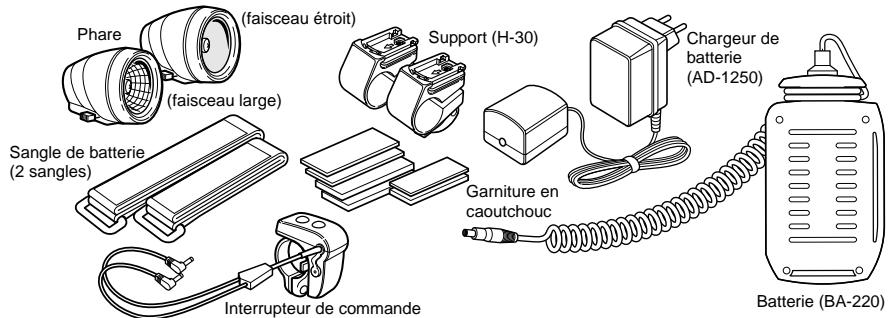

Designation des organes

Veuillez vérifier si tous les organes ci-dessous se trouvent dans l'emballage.

• L'emballage du phare Solo comprend un phare (faisceau étroit), un support de phare, garnitures en caoutchouc et un câble simple de raccordement de l'interrupteur de commande.

Sécurité d'utilisation (important)

• Ne court-circuitez jamais les bornes de la batterie et la fiche du chargeur de batterie, au risque de provoquer une surchauffe de la batterie et d'endommager les composants.

Raccordez correctement les fiches de manière à éviter que le phare s’éteigne subitement en cours de route ou que le câble de raccordement gêne vos mouvements. Lorsque le câble du chargeur de batterie, le câble de la batterie ou la batterie est endommagé, celui-ci doit être remplacé exclusivement par le magasin où vous avez acheté le phare, étant donné que des outils spéciaux sont nécessaires à cet effet. Le boîtier du phare devient très chaud lorsque le phare est allumé. Laissez refroidir complètement le boîtier du phare et la lentille avant de les toucher, sinon vous risquez de vous brûler.

Pour recharger la batterie, utilisez exclusivement le chargeur de batterie fourni avec le phare.

Respectez l'environnement. Ne jetez pas votre ancienne batterie dans la nature. Confiez cette ancienne batterie à un centre de collecte agréé. - Ce phare Cat Eye n'est pas prévu pour être utilisé par des enfants ou des personnes infirmes en dehors de la présence d'une personne adulte responsable. Évitez de laisser des enfants jouer avec le phare. - Soyez prévoyant! Ayez toujours un éclairage de rechange et une batterie de rechange avec vous.

Avant premiere utilisation

Avant d'utiliser le phare pour la première fois, rechargez complètement la batterie en suivant les instructions du point RECHARGE DE LA BATTERIE. Avant chaque utilisation du phare, rechargez complètement la batterie en suivant les instructions du point RECHARGE DE LA BATTERIE. Lorsque le phare halogène n'est pas utilisé pendant un certain temps, l'autonomie d'éclairage du phare diminue en raison d'une décharge spontanée de la batterie scellée au plomb-acide.

battery

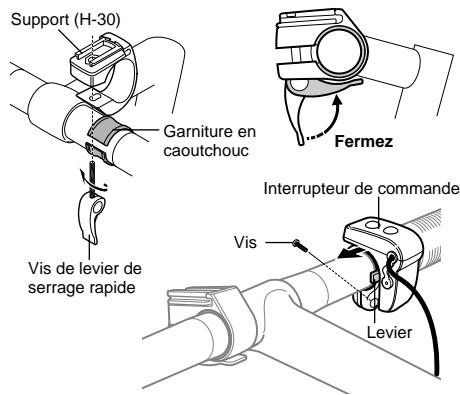

Installation du support de PHARE

Utilisez deux supports pour le modèle Twin

1. Placez le support de phare (H-30) sur le guidon, en vous servant d'une des garnitures en caoutchouc fournies.
2. Tirez le levier de serrage rapide vers le bas, en position verticale. Fixez le support en remontant le levier en position horizontale. Pour libérer le support de phare, tirez le levier de serrage rapide vers le bas. Avant d'utiliser le phare, réglez l'angle du faisceau et la position du phare en suivant les instructions du point "UTILISATION - Réglage de l'angle du faisceau".

Installation de l'interrupteur de commande

Placez l'interruppeur de commande sur le guidon à un endroit où il ne risque pas de générer la poignée de frein ou le changement de vitesse. Fixez l'interruppeur en vous servant d'une des garnitures en caoutchouc fournies. Remarque: Pour enlever l'interrupteur de commande, glissez-le vers la gauche tout en appuyant sur le levier.

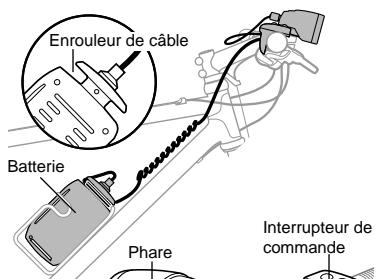

Installation de la batterie et du PHARE

Avant de raccorder les câbles, installez la batterie et le phare comme expliqué ci-dessous.

Installation de la batterie

Insérez la batterie dans le porte-gourde de votre vélo et fixez la batterie à l'aide des sangles.

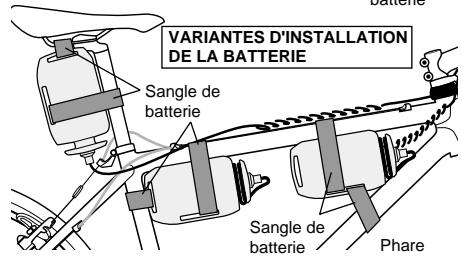

Remarque: La batterie risque de glisser hors du porte-gourde en cours de route. Fixez et serrez correctement les sangles de maintien de la batterie. Remarque : Il se peut que la batterie ne puisse être installée dans tous les types de porte-gourdes. La batterie peut également être installée sous le tube horizontal ou le long du tube de selle et fixée à l'aide des sangles. (Voir "VARIANTES D'INSTALLATION DE LA BATTERIE").

Installation du phare

Avertissement : Laissez refroidir complètement le boîtier du phare avant de le toucher, sinon vous risquez de vous brûler. - Pour installer le phare, glissez-le vers l'arrière sur le support jusqu'à ce qu'il soit verrouillé en position. - Pour enlever le phare, glissez-le vers l'avant tout en appuyant sur le levier.

Angle du faisceau

Temps de recharge standard 8-10 heures

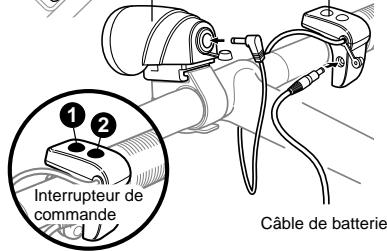

Raccordement des câbles

Raccordez la fiche du câble de la batterie à la prise de l'interrupteur de commande. Raccordez ensuite la fiche du câble de l'interrupteur de commande à la prise du phare. Enroulez les câbles autour du cadre de votre vélo de manière à ce qu'ils ne vous gênent pas en cours de route.

Remarque: Dans le cas du modèle Twin, il existe deux types de faisceaux (un faisceau large et un faisceau étroit).

Remarque: Raccordez correctement les fiches aux prises.

On/off (allume/eteint)

L'interrupteur de commande permet de sélectionner le mode de fonctionnement du phare.

• Twin (HL-RC230) Bouton 1: allumage/éteignage du phare 1

Bouton 2 : on/off du phare 2

• Solo (HL-RC220) Bouton 1: 10 Watts / 5 Watts

Bouton 2: on/off

Remarque: Le faisceau de 5 Watts est obtenu en réglant la tension de la sortie 10 Watts.

Réglage de l'angle du faisceau

Réglez l'angle du faisceau vers le bas (comme illustré dans la figure √). Le phare peut également être réglé horizontalement. (Pour régler l'angle du faisceau, tirez le levier de serrage rapide vers le bas).

Recharge de la batterie

Utilisez exclusivement le chargeur de batterie fourni avec le phare. Le chargeur est prévu pour être utilisé uniquement à l'intérieur d'un bateau.

1. Débranchez la batterie
2. Raccordez la fiche du cable de la batterie à la prise du chargeur (AD-1250). Insérez la fiche du chargeur dans une prise de courant.
3. Le temps de recharge standard est de 8 à 10 heures (le temps de recharge varie en fonction de la capacité de la batterie). Évitez de recharger la batterie pendant plus de 10 heures, au risque de l'endommager.

Remarque: Le temps de recharge et l'autonomie de la batterie sont susceptibles de varier en fonction des conditions ambiantes d'utilisation.

Précautions à prendre au niveau de la batterie scellée au plomb-acide

es performances de la batterie seront réduites en raison d'une décharge excessive de celle-ci. Lorsque l'éclairage du phare commence à faiblir, éteignez immédiatement le phare et rechargez la batterie. Une longue période de non-utilisation du phare réduit la tension de la batterie suite à un phénomène normal.

de décharge spontanée de celle-ci. ée, la durée de vie de celle-ci risque de diminuer sensiblement. Rechargez la batterie tous les deux ou trois mois, même lorsque vous ne vous servez pas du phare. - Evitez de recharger la batterie pendant plus de 10 heures. - Lorsque l'autonomie d'éclairage du phare commence à diminuer, alors que la batterie a été complètement rechargeée, celle-ci a atteint la fin de sa durée de vie utile. Dans ce cas, remplacez la batterie par une batterie neue (BA-220).

Boîtier de phare

PIECES De rechange

LAMP BODY

534-0560N

Boîtier de phare

H-30 533-8780 Support de phare (H-30)

REMOTE SWITCH-T

Interrupteur de commande Twin

REMOTE SWITCH-S 534-0570N Twin Interrupteur de commande Solo

BATTERY BELT 34-0572 de batterie

6v-10W/WIDE 534-0580 Ampoule à faisceau large Ampoule à faisceau étroit 6V-10W 6V-10W

6V-10W/SPOT 534-0581

8A FUSE 0534-0573 Fusible 8A

Battery Unit

2 Ans de garantie :

Phare, interrupteur de commande et chargeur de batterie

Ce produit est garanti contre tout défaut de fabrication, sous réserve d'une utilisation normale, pendant une période d'un an. Dans le cadre de la garantie, les réparations ou le remplacement du produit défectueux sont gratuites. Le produit à réparer ou à remplacer doit être retourné à CAT EYE directement par l'acheteur, soigneusement emballé et assuré contre tout risque de perte. Veuillez préciser vos nom, adresse et date d'achat et donner une description du problème rencontré. Les frais d'assurance, de manutention et de transport seront supportés par l'acheteur. Après réparation ou remplacement, le produit sera renvoyé directement à l'acheteur.
