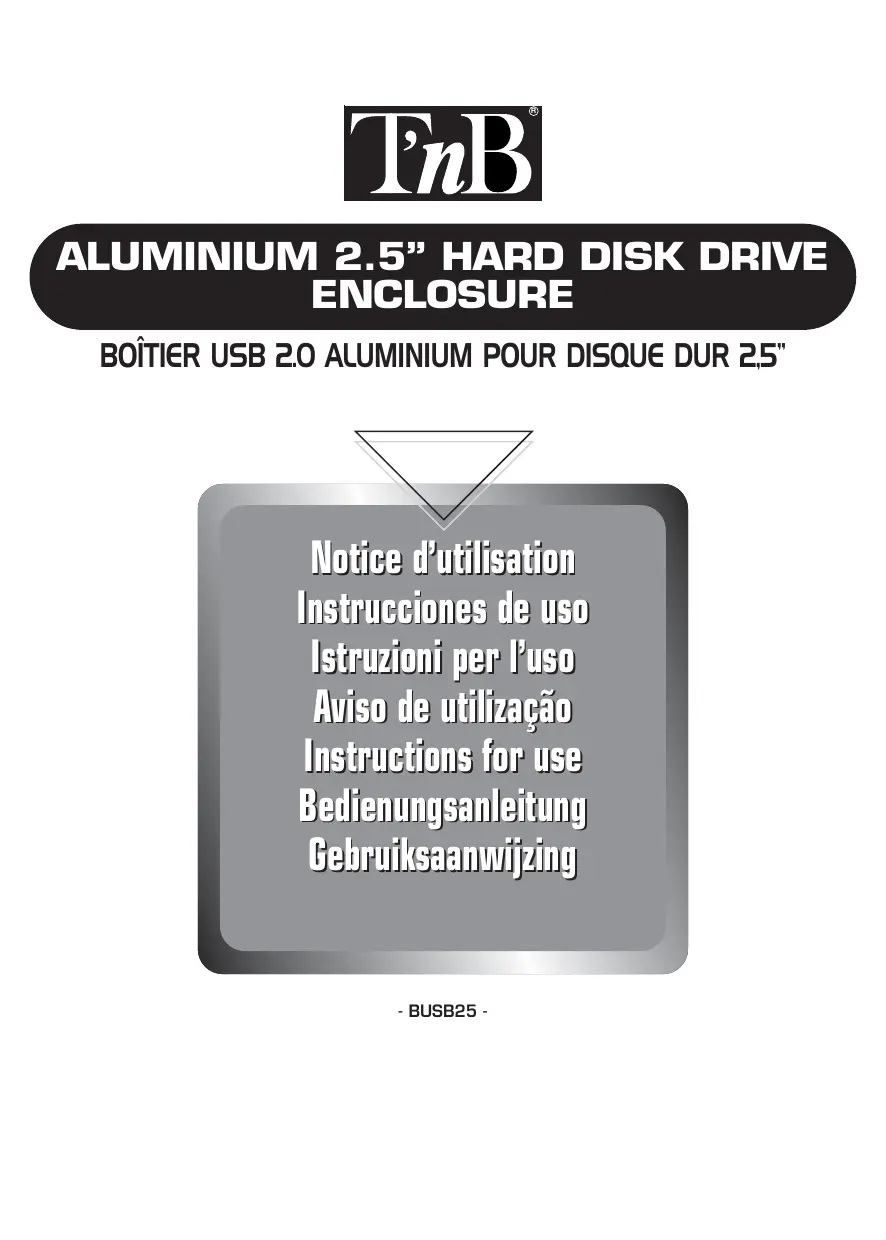

BUSB25 - Boîtier de disque dur externe TNB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de disque dur externe
Marque	TNB
Modèle	BUSB25
Format de disque compatible	2,5 pouces IDE (ATA)
Interface de connexion	USB 2.0 (compatible USB 1.1 et 1.0)
Débit de transfert max	480 Mbps (USB 2.0)
Alimentation	Via port USB (mode BUS) ou adaptateur PS2 (mode SELF)
Mode d'alimentation	BUS (alimentation par USB) ou SELF (alimentation externe)
Systèmes d'exploitation supportés	Windows, Mac OS
Installation	Plug & Play, pilotes optionnels sur CD fourni
Configuration du disque dur	Cavaliers sur Device 0 (Single)
Fixation du disque	2 vis à l'arrière du boîtier
LED d'état	LED d'alimentation et activité (estimation)
Matériau du boîtier	Plastique (estimation)
Dimensions (L x l x H)	130 x 75 x 12 mm (estimation)
Poids	150 g (estimation)
Accessoires inclus	Câble USB, câble d'alimentation PS2, CD de pilotes, vis de fixation
Température de fonctionnement	0°C à 40°C (estimation)
Humidité de fonctionnement	20% à 80% (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides
Sécurité	Débrancher avant toute manipulation, ne pas exposer à l'eau
Pièces détachées	Câbles USB et PS2, vis de fixation (disponibles sur demande)
Réparabilité	Non réparable par l'utilisateur
Informations générales	Utilisable avec ordinateur portable ou fixe

FOIRE AUX QUESTIONS - BUSB25 TNB

Comment installer un disque dur dans le boîtier BUSB25 ?

Dévissez les deux vis situées à l'arrière du boîtier. Vérifiez que les cavaliers du disque dur sont en position Device 0 (Single). Enfichez le disque dur sur les connecteurs internes en poussant jusqu'au bout. Refermez le boîtier et revissez les vis.

Pourquoi mon ordinateur ne détecte-t-il pas le boîtier ?

Vérifiez que l'interrupteur est en position BUS (alimentation par USB) ou SELF (si un câble d'alimentation PS2 est branché). Assurez-vous que le câble USB est correctement connecté. Essayez un autre port USB. Sous Windows, vérifiez le gestionnaire de périphériques.

Comment formater un disque dur neuf dans le boîtier ?

Sous Windows, faites un clic droit sur 'Poste de travail', choisissez 'Gérer', puis 'Gestion des disques'. Le disque non formaté apparaît. Faites un clic droit et sélectionnez 'Formater'. Sous Mac, suivez les instructions du menu contextuel qui apparaît automatiquement.

Puis-je utiliser ce boîtier avec un port USB 1.0 ou 1.1 ?

Oui, le boîtier est compatible avec les ports USB 1.0 et 1.1. Cependant, le débit sera réduit : USB 1.0 max 1,5 Mbps, USB 1.1 max 12,5 Mbps (contre 480 Mbps en USB 2.0).

Comment déconnecter le boîtier en toute sécurité sous Windows ?

Cliquez sur l'icône 'Retirer le périphérique en toute sécurité' dans la barre des tâches. Sélectionnez 'Volume générique' correspondant au lecteur, puis confirmez. Windows indiquera que vous pouvez débrancher en toute sécurité.

Comment déconnecter le boîtier en toute sécurité sous Mac ?

Sélectionnez l'icône du disque sur le bureau, puis choisissez 'Fichier > Éjecter' ou faites glisser l'icône vers la corbeille. Attendez que l'icône disparaisse avant de débrancher le câble.

Que faire si l'ordinateur demande un pilote lors de la connexion ?

Insérez le CD fourni dans le lecteur. Lors de l'installation du pilote, indiquez le chemin suivant : (lettre du lecteur CD):\PC. L'installation se poursuivra. Un redémarrage peut être nécessaire.

Quel est le rôle de l'interrupteur BUS/SELF ?

L'interrupteur permet de choisir la source d'alimentation. En position BUS, le boîtier est alimenté via le câble USB (suffisant pour la plupart des disques). En position SELF, il utilise une alimentation externe via le câble PS2 (recommandé si l'USB ne fournit pas assez de courant).

Comment configurer les cavaliers du disque dur pour le boîtier ?

Le boîtier attend que le disque dur soit en mode Device 0 (Single). Consultez l'étiquette du disque dur pour identifier les broches. Placez le cavalier sur la position 'Master' ou 'Single' (selon le fabricant). Si le disque a un cavalier 'Cable Select', utilisez Device 0.

Le boîtier nécessite-t-il une alimentation externe ?

Non, il peut fonctionner en mode BUS sur un port USB. Cependant, si le disque dur consomme beaucoup ou si l'USB ne fournit pas assez de courant, utilisez le mode SELF avec le câble d'alimentation PS2 fourni.

MODE D'EMPLOI BUSB25 TNB

Boitier pour disque dur 21 / 2ⁿ IDE (disque dur ordinateur portable)

Connexion PC/Mac via port USB

Débit : connexion USB 2.0, compatibilité USB débit inférieur (1.0 et 1.1)

Installation disque dur :

Dévissez les deux vis situées de part et d'autres de l'arrière du boîtier (côté prises).

Vérifiez que les cavaliers de selection de mode de votre disque dur correspondent bien au mode device 0 (ou single).

Enfichez votre disque dur sur les connecteurs internes prevus a cet effet.

Attention à bien enforcer jusqu'àu bout votre disque dur, aucun pin ne doit rester apparent.

Refermez le boitier et revissez les deux vis de fixation.

Utilisation :

Si nécessaire, branche en premier lieu le cable d'alimentation noir PS2 (Windows) ou USB

(Mac/windows) et placez l'interrupteur sur la position SELF. Sinon placez l'interrupteur sur la position BUS.

Connectez ensuite le cable transparent USB 2.0 à un port USB de votre ordinateur, puis sur le connecteur USB de votre boîtier externe (attention à bien respecter cet ordre).

Le nouveau périphérique est détecté.

Il se peut que vous n'ayez pas besoin du driver (Mac OS ou version récente de Windows). Dans le cas contraire, insérez le CD fourni dans votre lecteur et indique à Windows le chemin du repertoire du pilote : (lettre du lecteur de cd):PC. L'installation se poursuit. Le redémarrage de votre ordinateur peut être demandé par Windows. Notre disque dur est maintainant visible dans l'explorateur.

Si vous disque dur n'a pas ete formate au prealable, utilisez les fonctions de gestion de disque dur. Sous Windows cliquez croit sur poste de travail, puis gerer, puis gestion des disques.

Sous Mac, laissez-vous guider par le menu contextuel qui est apparu.

Pour déconnecter votre disque dur externe.

Sous Windows utilisez l'icone present dans la barre de tâches : click droit sur l'icone, puis déconnectez ou ejectez le matériel,CHOISSEZ Volume Générique (lettre du lecteur), confirmez ce choix dans la boite de dialogue qui apparait. Windows confirme alors que vous pouvez débrancher en toute sécurité votre boîtier externe.

Sous Mac : Sélectionnez le disque et choisissez "Fichier>Ejectez"

Remarque :

Votre boitier est prevu pour fonctionner en USB 2.0, cependant, il peut tout a fait etre utilise sur un port USB 1.0 ou 1.1, mais le débit sera alors limite au specificite de ces normes :

USB 2.0 : 480 Mbps - USB 1.1 : 12,5 Mbps - USB 1.0 : 1,5 Mbps
