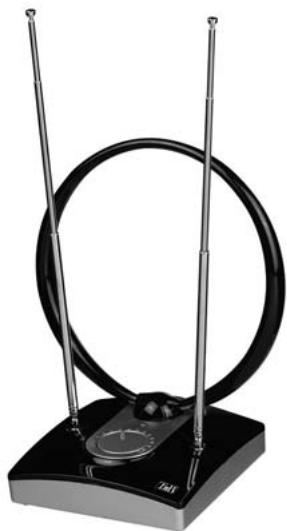

ANINLAQ01 - Antenne intérieure TNB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne intérieure
Marque	TNB
Modèle	ANINLAQ01
Fréquence	VHF 47-230 MHz / UHF 470-860 MHz
Gain	Jusqu'à 45 dB
Impédance	75 Ohms
Prise antenne	9.5 mm
Amplificateur de signal	96 dBµV
Alimentation	240 V AC, 100 mA (transformateur fourni)
Fonction principale	Réception des signaux TV terrestres (TNT)
Mode d'utilisation	Intérieur seul ou avec antenne extérieure
Réglages	Orientation, inclinaison des éléments télescopiques, intensité du potentiomètre
Recherche des chaînes	Effectuée via le téléviseur
Entrée pour antenne extérieure	Oui (prise Ext In)
Entretien	Chiffon doux, sans détergent corrosif
Sécurité	Ne pas laisser à portée des enfants
Contenu de l'emballage	Antenne, transformateur secteur, notice

FOIRE AUX QUESTIONS - ANINLAQ01 TNB

Comment brancher l'antenne TNB ANINLAQ01 ?

Déployez les éléments télescopiques, branchez le câble de l'antenne à votre téléviseur, puis branchez le transformateur fourni sur le secteur. Tournez le potentiomètre sur ON pour activer l'amplificateur.

Comment effectuer la recherche des chaînes ?

Après avoir branché et alimenté l'antenne, lancez la procédure de recherche automatique des chaînes sur votre téléviseur (consultez la notice de votre TV). Une fois les chaînes enregistrées, ajustez la position de l'antenne pour optimiser la réception.

Pourquoi l'image est-elle de mauvaise qualité ?

Cela peut venir d'un mauvais réglage de l'antenne. Ajustez la hauteur, l'inclinaison et la rotation des éléments télescopiques, ainsi que l'intensité du potentiomètre. Notez que le gain maximal n'est pas toujours nécessaire pour une image nette.

Puis-je utiliser cette antenne avec une antenne extérieure ?

Oui, branchez votre antenne extérieure sur la prise Ext In (ou Ext ant) de l'antenne TnB. Cela permet d'amplifier le signal provenant de l'antenne extérieure.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux (microfibres de préférence) sans détergent corrosif. N'utilisez pas de produits abrasifs qui pourraient endommager les éléments.

Cette antenne est-elle compatible avec tous les téléviseurs ?

Oui, elle est compatible avec tout téléviseur équipé d'une prise antenne standard (9,5 mm). Elle convient à la réception de la TNT en France.

Que faire si l'antenne ne capte aucune chaîne ?

Vérifiez que l'antenne est correctement branchée et alimentée (potentiomètre sur ON). Assurez-vous que les éléments télescopiques sont complètement déployés. Essayez de déplacer l'antenne près d'une fenêtre ou en hauteur. Si le problème persiste, effectuez une nouvelle recherche de chaînes.

L'antenne peut-elle être utilisée à l'extérieur ?

Non, cette antenne est conçue pour une utilisation en intérieur uniquement. Pour une utilisation extérieure, il est recommandé d'utiliser une antenne extérieure avec l'entrée Ext In.

Comment régler l'intensité du potentiomètre ?

Tournez le potentiomètre pour ajuster le gain. Commencez par un réglage moyen, puis affinez en observant la qualité de l'image. Un gain trop élevé peut dégrader la réception.

L'antenne est-elle livrée avec un câble ?

Oui, l'antenne est livrée avec un câble coaxial intégré et un transformateur secteur. Aucun câble supplémentaire n'est nécessaire pour le branchement de base.

MODE D'EMPLOI ANINLAQ01 TNB

Fréquence :

VHF 47-230 MHz/

UHF 470-860 MHz

Gain: jusqu'à 45 dB

Impédance: 75 Ohms

Antenna plug/

Prise antenna : 9.5 mm

de l'amplificateur de signal :

96 dBuV

Alimentation fournie :

240V/AC - 100 mA

Polarité/Polarité

Mode d'emploi

• Pour une utilisation sans antenne extérieure

Déployez totalement les éléments télescopiques. Branchez le câble de l'antenne TnB à votre téléviseur. Alimentez l'antenne TnB à l'aide du transformateur fourni. Tournez le potentiomètre sur ON. Lancez la procédure de recherche de chaînes sur votre téléviseur (voir notice du téléviseur).

Une fois les chaînes programmées, obtenez la meilleure réception d'image en ajustant les éléments suivants:

• Hauteur et orientation des éléments téléscopiques.

-Inclinaison et rotation de l'élément central

• Intensité du potentiel (notez que pour une qualité d'image optimale l'intensité maximale n'est pas toujours nécessaire).
• Pour une utilisation avec antenne extérieure (amplification du signal)

Branchez le câble de l'antenne TnB à votre téléviseur. Branchez votre antenne extérieure sur la prise Ext in (ou Ext ant) de l'antenne TnB. Alimentez l'antenne TnB à l'aide du transformateur fourni. Tournez le potentiomètre sur ON. Lancez la procédure de recherche de chaînes sur votre téléviseur (voir notice du téléviseur).

Une fois les chaînes programmées, obtenez la mesure de réception d'image en ajustant l'intensité du potentiomètre (notez que pour une qualité d'image optimale l'intensité maximale n'est pas toujours nécessaire).

• Ne pas laisser à la portée des enfants.
• Pour l'entrettement de voirnte antennae, utilisez un chiffon doux (tissu microfibres multi-usages TnB ref NEDI039564) sans dégerant corrosif.
