DARK BOOSTER - Antenne intérieure TNB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne intérieure pour signal TV (TNT, analogique)
Marque	TNB
Modèle	DARK BOOSTER
Bande de fréquence	45 - 900 MHz
Gain maximum	46 dB
Alimentation	Transformateur secteur fourni (tension non spécifiée, probablement 5-12 V DC)
Consommation électrique	Faible (estimé < 5 W)
Dimensions (approximatives)	Environ 30 x 10 x 5 cm (éléments télescopiques déployés)
Poids (approximatif)	200 g
Connecteurs	Câble coaxial pour TV (Fiche IEC) + prise d'entrée antenne extérieure (EXT)
Fonctions principales	Réception TV intérieure avec amplification réglable ; utilisation en amplificateur pour antenne extérieure
Réglages	Potentiomètre de gain (avec voyant de puissance vert à max) ; commutateur ANT/EXT ; éléments télescopiques orientables
Indicateur lumineux	Voyant de fonctionnement : vert à puissance maximale, sinon allumé en fonctionnement
Entretien et nettoyage	Utiliser un chiffon doux (microfibres recommandé) sans solvant corrosif
Sécurité	Ne pas laisser à la portée des enfants
Pièces détachées et réparabilité	Aucune information ; remplacer l'antenne si défectueuse
Garantie	Non spécifiée (généralement 2 ans en France)

FOIRE AUX QUESTIONS - DARK BOOSTER TNB

Comment installer l'antenne DARK BOOSTER sans antenne extérieure ?

Déployez complètement les éléments télescopiques, branchez le câble à la télévision, alimentez l'antenne avec le transformateur fourni, réglez le bouton EXT-ANT sur ANT, puis tournez le potentiomètre sur ON. Lancez la recherche de chaînes sur votre téléviseur. Ajustez la hauteur, l'orientation et l'inclinaison pour obtenir la meilleure image.

Comment utiliser l'antenne comme amplificateur pour une antenne extérieure ?

Branchez le câble de l'antenne TNB à la TV, puis connectez votre antenne extérieure sur la prise EXT de l'antenne TNB. Alimentez-la et réglez le commutateur sur EXT. Tournez le potentiomètre sur ON et ajustez le gain pour une réception optimale.

Que signifie le voyant lumineux de l'antenne ?

Le voyant de fonctionnement haut (sans antenne extérieure) ou bas (avec antenne extérieure) s'allume lorsque l'antenne est alimentée. À puissance maximale, le voyant devient vert, indiquant le gain maximum.

Comment régler le gain pour une meilleure qualité d'image ?

Tournez le potentiomètre progressivement. La puissance maximale n'est pas toujours nécessaire. Ajustez jusqu'à obtenir une image nette sans distorsion. Le voyant vert indique le gain max, mais il est souvent préférable de réduire légèrement.

Pourquoi je ne capte pas toutes les chaînes ?

Vérifiez que l'antenne est bien déployée et orientée vers l'émetteur le plus proche. Essayez de déplacer l'antenne dans une autre pièce ou près d'une fenêtre. Assurez-vous que le potentiomètre est réglé correctement et que le commutateur ANT/EXT est sur la bonne position.

L'antenne peut-elle être utilisée avec un adaptateur secteur autre que celui fourni ?

Il est recommandé d'utiliser uniquement le transformateur fourni pour éviter d'endommager l'antenne. Les caractéristiques électriques exactes ne sont pas spécifiées.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux en microfibres (réf. TNB NEDIO39564) sans produit corrosif. Essuyez délicatement les parties extérieures.

Y a-t-il des précautions de sécurité à respecter ?

Ne laissez pas l'antenne à la portée des enfants. Ne l'utilisez pas à proximité de l'eau. Débranchez l'alimentation lors du nettoyage.

L'antenne fonctionne-t-elle avec la TNT HD ?

Oui, sa bande de fréquence 45-900 MHz couvre les canaux TNT (bandes UHF et VHF) et permet la réception HD, sous réserve de couverture.

Que faire si l'image est neigeuse ou instable ?

Réduisez le gain du potentiomètre, réorientez les éléments télescopiques ou déplacez l'antenne. Évitez les sources d'interférences (appareils électroniques, murs épais). Vérifiez aussi que le commutateur est en position correcte (ANT seul ou EXT).

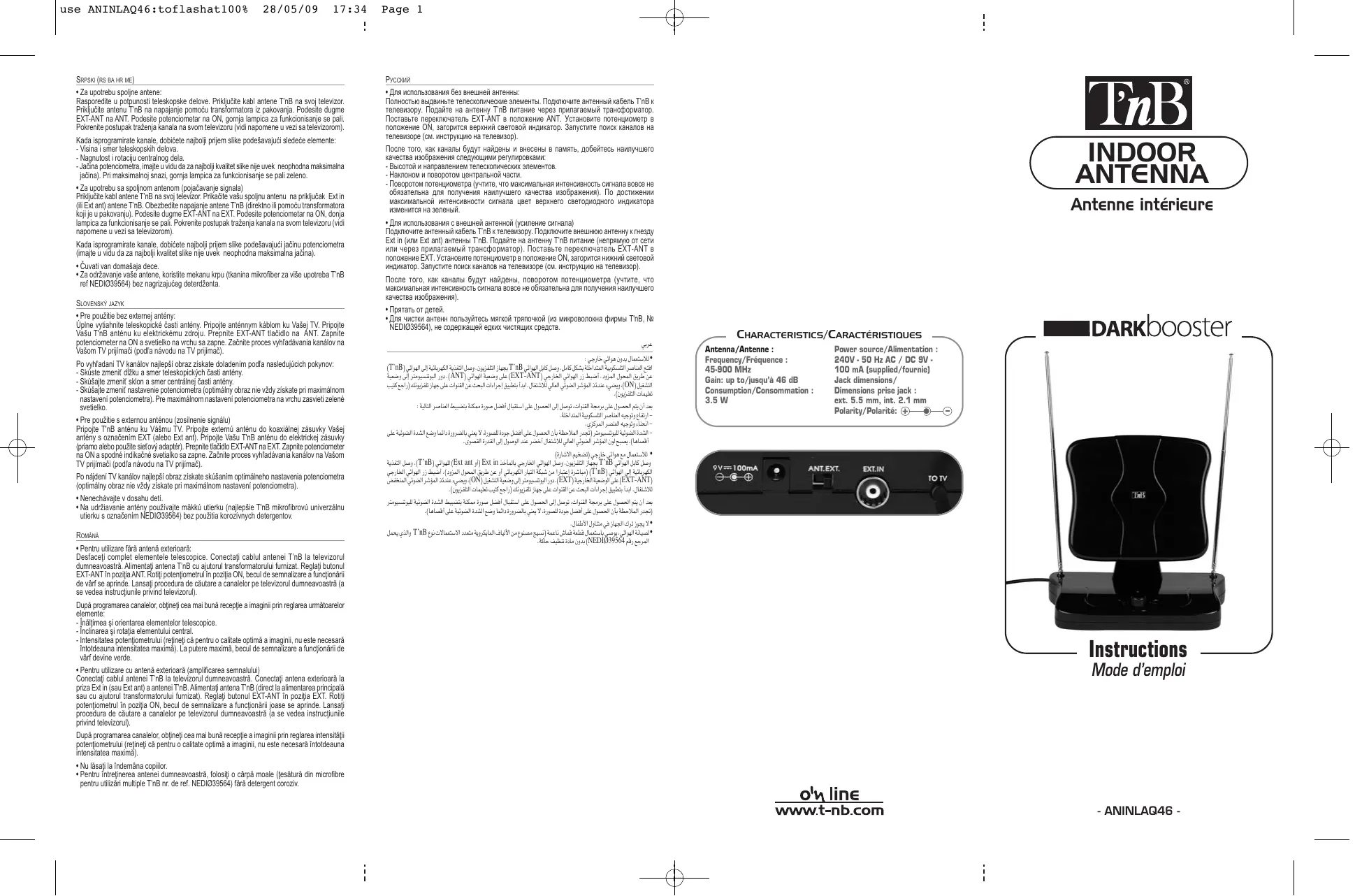

MODE D'EMPLOI DARK BOOSTER TNB

Fréquence :

45-900 MHz

Gain : jusqu'à 46 dB

• Pour une utilisation sans antenne extérieure

Déployez totalement les éléments téléscopiques. Branchez le câble de l'antenne TNb à la télévision. Alimentez l'antenne TNb à l'aide du transformateur fourni. Régalez le bouton EXT-ANT sur ANT. Tournez le potentiomètre sur ON, le voyant de fonctionnement haut s'allume. Lancez la procédure de recherche de chaînes sur toute télévision (voir notice du télévision).

Une fois les chaînes programmées, obtenez la réception d'image en ajustant les éléments suivants :

• Hauteur et orientation des éléments téléscopiques.

-Inclinaison et rotation de l'élément central.

• Intensité du potentiomètre (note que pour une qualité d'image optimale l'intensité maximale n'est pas toujours nécessaire). À puissance maximale le voyant de fonctionnement haut devient vert.
• Pour une utilisation avec antenne extérieure (amplification du signal)

Branchez le cable de l'antenne TnB à voir téléviser. Branchez votre antenne extérieure sur la prise Ext (ou Ext ant) de l'antenne TnB. Alimentez l'antenne TnB (directement sur le secteur ou à l'aide du transformateur fourni). Reglez le bouton EXT-ANT sur EXT. Tournez le potentiomètre sur ON, le vaient de fonctionnement bas s'allume. Lancez la procedure de recherche de chaines sur toute téléviser (voir notice du téléviser).

Une fois les chaînes programmées, obtenez la réception optimale d'image en ajustant l'intensité du potentiomètre (notez que pour une qualité d'image optimale l'intensité maximale n'est pas toujours nécessaire).

• Ne pas laisser à la portée des enfants.
• Pour l'entretien de vue derente, utilisez un chiffon doux (tissu microfibrés multi-usages TnB ref NEDIO39564) sans dégertior corrosif.
