UM280WI - Projecteur interactif NEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur interactif à courte focale
Technologie d'affichage	DLP (Digital Light Processing)
Résolution native	WXGA (1280 x 800 pixels)
Luminosité	2800 lumens
Contraste	20000:1
Durée de vie de la lampe	Environ 20000 heures (mode éco)
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	600 x 460 x 150 mm
Poids	Environ 5,5 kg
Connectivité	HDMI, VGA, USB, RS-232, RJ-45
Fonctions principales	Projection interactive, tableau blanc numérique, partage d'écran sans fil

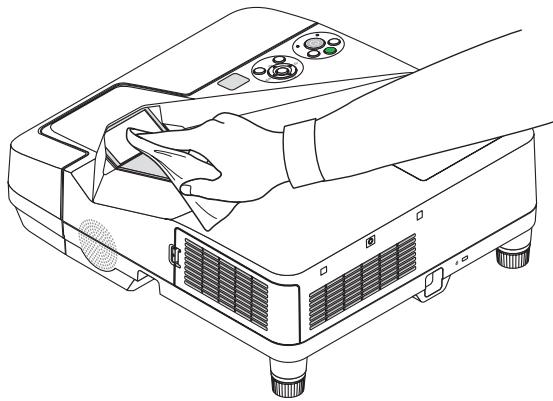

Entretien et nettoyage	Nettoyage régulier de la lentille, vérification des filtres à air
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de service disponible
Sécurité	Protection contre la surchauffe, verrouillage de sécurité
Informations générales	Idéal pour les salles de classe et les environnements professionnels

FOIRE AUX QUESTIONS - UM280WI NEC

Comment calibrer le projecteur NEC UM280WI ?

Pour calibrer le projecteur, accédez au menu principal, sélectionnez 'Réglages', puis 'Calibration de l'écran'. Suivez les instructions à l'écran pour ajuster les paramètres.

Que faire si l'image du projecteur est floue ?

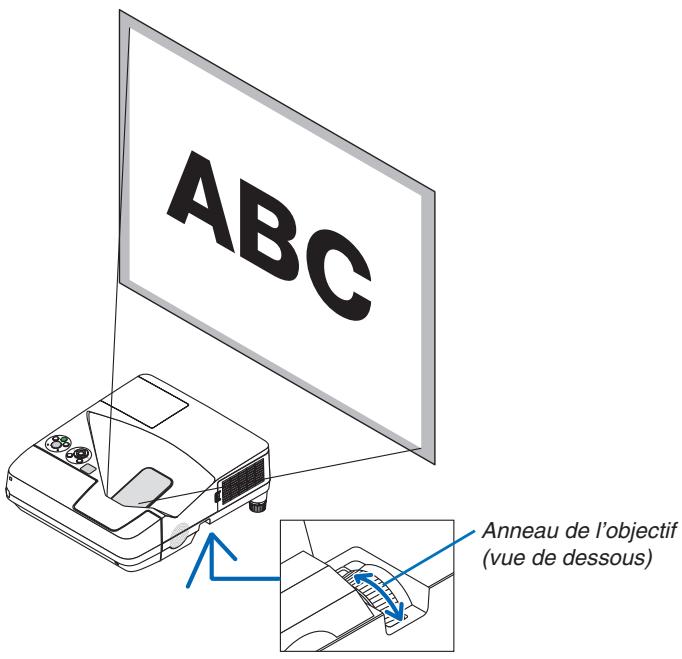

Vérifiez la mise au point de l'objectif en tournant la bague de mise au point. Assurez-vous également que l'écran est propre et qu'il n'y a pas d'obstacles entre le projecteur et l'écran.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également d'appuyer sur le bouton d'alimentation pendant quelques secondes.

Comment connecter le NEC UM280WI à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le projecteur à votre ordinateur. Assurez-vous de sélectionner la bonne source d'entrée dans le menu du projecteur.

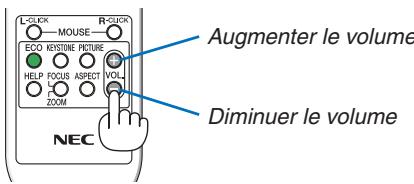

Le son ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que le volume du projecteur est réglé correctement. Vérifiez également que le câble audio est bien connecté si vous utilisez une source externe.

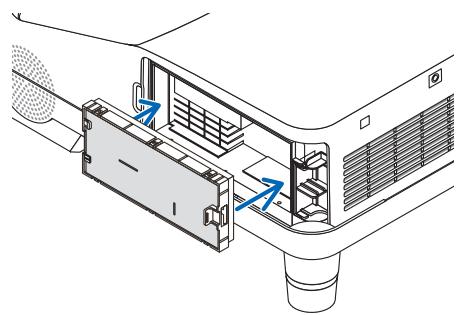

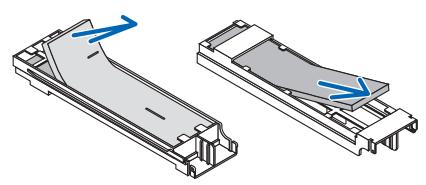

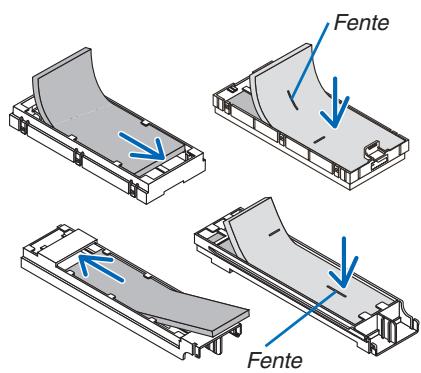

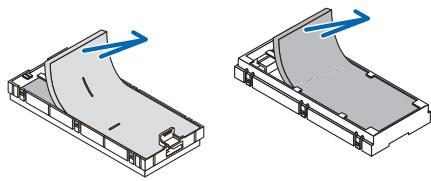

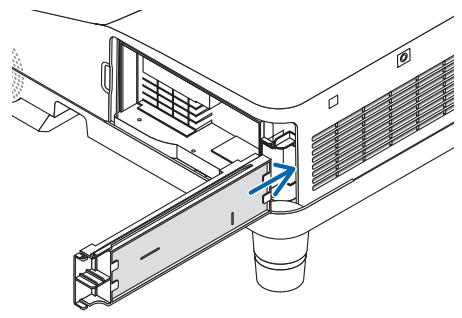

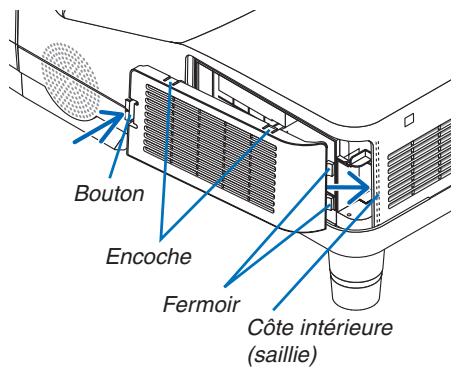

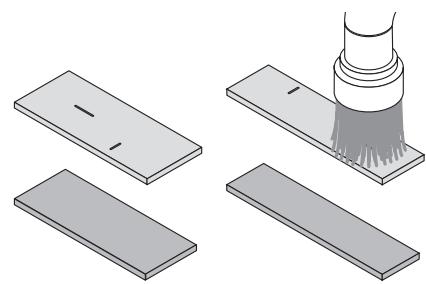

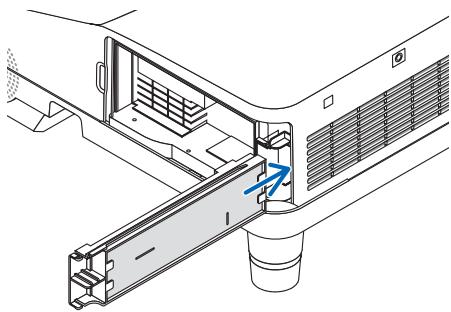

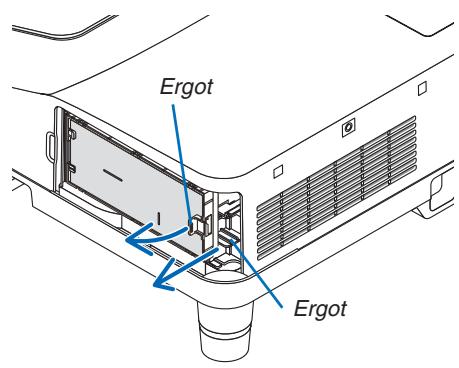

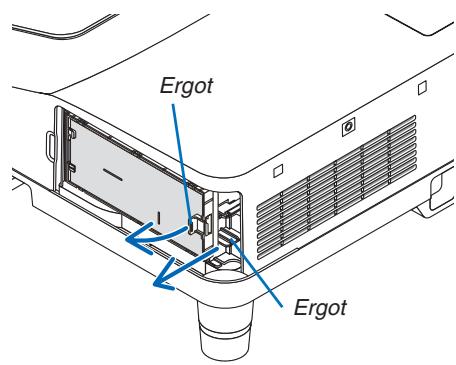

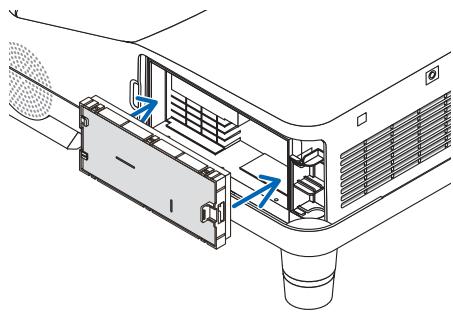

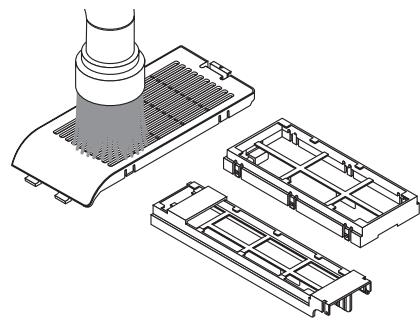

Comment nettoyer le filtre à air du NEC UM280WI ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle du filtre à air et nettoyez-le avec un aspirateur ou un chiffon doux. Remettez le filtre en place et fermez le couvercle.

Les couleurs de l'image semblent déformées, que faire ?

Accédez au menu des réglages d'image et réinitialisez les paramètres couleur. Vous pouvez également ajuster les niveaux de contraste, de luminosité et de saturation.

Comment mettre à jour le firmware du NEC UM280WI ?

Téléchargez la dernière version du firmware depuis le site officiel de NEC. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour via un USB.

Le projecteur surchauffe, quelle est la cause ?

Vérifiez que les orifices de ventilation ne sont pas obstrués. Assurez-vous que le projecteur est situé dans un endroit bien ventilé et que le filtre à air est propre.

Comment réinitialiser le projecteur aux paramètres d'usine ?

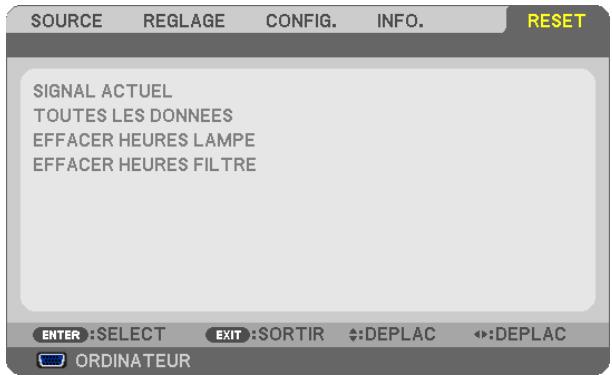

Accédez au menu principal, sélectionnez 'Réglages', puis 'Réinitialiser les paramètres d'usine'. Confirmez votre choix pour rétablir les paramètres par défaut.

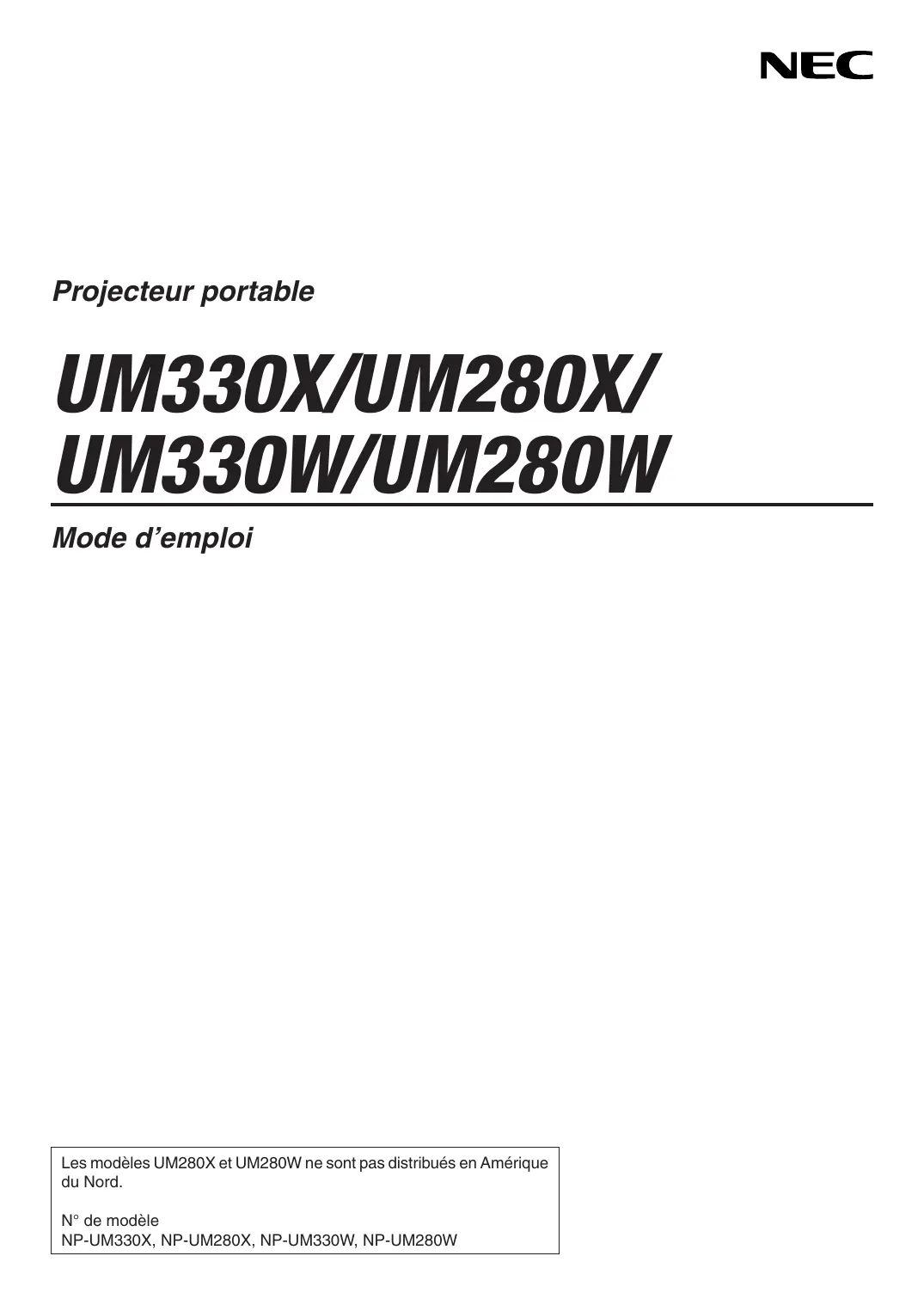

MODE D'EMPLOI UM280WI NEC

Les modèles UM280X et UM280W ne sont pas distribués en Amérique du Nord.

N^ de modulo

• Apple, Mac, Mac OS, MacBook et iMac sont des marques déposées de Apple Inc. enregistrées aux États-Unis d'Amérique ou dans d'autres pays.
• Microsoft, Windows, Windows Vista, Internet Explorer, .NET Framework et PowerPoint sont soit des marques déposées soit des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
  Intel et Intel Core sont des marques commerciales de Intel Corporation aux Etats-Unis et/ou dans d'autres pays.
• PowerPC est une marque déposée de la International Business Machines Corporation.
• MicroSaver est une marque déposée de Kensington Computer Products Group, qui est une division de ACCO Brands.
• Le Virtual Remote Tool fonctionne avec la bibliothèque Winl2C/DDC, © Nicomsoft Ltd.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

• Trademark PJLink est une marque commerciale dont les droits commerciaux sont appliqués au Japon, aux Etats-Unis et dans d'autres pays.
• Wi-Fi®, Wi-Fi Alliance®, et Wi-Fi Protected Access (WPA, WPA2)® sont des marques déposées de Wi-Fi Alliance.
• Blu-ray est une marque déposée de l'Association Blu-ray Disc
• CRESTRON et ROOMVIEW sont des marques déposées de Crestron Electronics, Inc. aux Etats-Unis et autres pays.
• Les autres noms de produits ou d'entreprises mentionnés dans ce mode d'emploi peuvent être des marques déposées ou des marques commerciales de leurs propriétaires respectifs.
• Licences de logiciel GPL/LGPL

Le produit inclut des logiciels sous licences GNU General Public License (GPL), GNU Lesser General Public License (LGPL), et autres.

Pour plus d'informations sur chaque logiciel, reportez-vous à « readme.pdf » dans le dossier « about GPL&LGPL » sur le CD-ROM fourni.

REMARQUES

(1) Le contenu de ce mode d'emploi ne peut pas etre réimprimé partiellement ou en totalité sans autorisation.
(2) Le contenu de ce mode d'emploi est susceptible d'être modifié sans préavis.
(3) Une grande attention a ete portee a l'elaboration de ce mode d'emploi ; toutfois, veuillez nos contacter si vous remarquez des points litigieux, des erreurs ou des omissions.
(4) Nonobstant l'article (3), NEC ne pourrait être tenu pour responsable de pertes de profit ou d'autres pertes résultat de l'utilisation de ce projecteur.

Informations Importantes

Consignes de sécurité

Précautions

Veuillez dire ce manuel avec attention avant d'utiliser votre projecteur NEC et conserver le manuel à portée de main pour toute consultation ultérieure.

ATTENTION

Pour couper complètement l'alimentation, retirez la prise du secteur.

La prise du secteur doit être accessible et installée le plus après possible de l'appareil.

ATTENTION

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ PAS LE BOITIER.

A L'INTÉRIEUR SE TROUVERT DES COMPOSANTS À HAUTE TENSION.

POUR TOUTE RÉPARATION, ADRESSEZ-VOUS À UN RÉPARATEUR AGRÉE.

Ce symbole avertit l'utilisateur que le contact avec certaines parties non isolées à l'intérieur de l'appareil risque de causeur une électrocution. Il est donc dangereux de toucher quoi que ce soit à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur que d'importantes informations sont fournies sur le fonctionnement ou l'entretien de cet apparéil.

Ces informations doivent être lues attentivement pour éviter tout problème.

AVERTISSEMENT: AFIN DE PREVENIR TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

NE PAS UTILISER DE RALLONGE AVEC LA PRISE DE CETTE APPAREIL ET NE PAS NON PLUS LA BRANCHER DANS UNE PRISE MURALE SI TOUTES LES FICHES NE PEUVENT ETRE INSERÉES COMPLÉTEMENT.

DOC Avis de conformation (pour le Canada uniquement)

Cet appeareil numérique de la classe B respecte toutes les exigences du Règlement sur le Matériel Brouilleur du Canada.

ATTENTION

Eviter d'afficher des images stationnaires pendant une période prolongée,

sinon ces images seront momentanément prolongées à la surface du panneau LCD.

Si cela se produit, continuer à utiliser votre projecteur. L'arrière-plan statique des images précédentes disparaître.

Mise au rebut du produit usagé

La législation européenne, appliquée dans tous les Etats membres, exige que les produits électriques et électroniques portant la marque (à gauche) doivent être mis au rebut séparément des autres ordures menagères. Ceci inclus les projecteurs et leurs accessoires électriques ou lampes. Lorsque vous mettez au rebut ces produits, veuillez suivre les recommandations des autorités locales et/ou demandez conseil au magasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont recyclés et de manière appropriée. Cet effort nous aidera à réduire les déchets et leurs conséquences négatives, comme par exemple celles causées par le mercure des lampes sur la santé humaine et sur l'environnement, même à faibles doses.

La marque figurant sur les produits électriques et électroniques ne s'applique qu'aux Etats membres actuels de l'Union Européenne.

Mesures de sécurité importantes

Ces instructions de sécurité garantissent la longévite de votre projecteur et préviennent les risques d'incendie et de décharge électrique. Lisez-les et respectez les conseils.

Installation

• Ne placez pas le projeteur dans les endroits suivants :

• sur un chariot, un support ou une table instable.

• près d'un point d'eau, d'un bain ou dans des pièces humides.
• à la lumière directe du soleil, pres de chauffages ou d'appareils émettant de la chaleur.
• dans un environnement poussiêux, enfumé ou embué.

• sur une feuille de papier, une carbette ou un tapis.

• Si vous voulez installer le projeteur au plafond :

• Ne pas essayer d'installer le projecteur soi-même.

• Le projecteur doit être installé par un technicien qualifié pour garantir une installation réussie et réduire le risque d'eventuelles blessures corporelles.
• De plus, le plafond doit être suffisamment solide pour supporter le projecteur et l'installation doit être conforme aux réglementations locales de construction.
• Veuillez consulter votre revendeur pour de plus amples informations.

AVERTISSEMENT

• Ne placez pas d'objet facilement affecté par la chaleur devant la fenêtre de projection. Cela pourrait faire fondre l'objet en raison de la chaleur dégagée par la source de lumière.

Placez le projecteur en position horizontale

L'angle d'inclinaison du projecteur ne devrait pas exceder 10 degrs. Le projecteur ne devrait pas non plus etre installé ailleurs que sur un bureau ou au plafond, sinon la durée de vie de la lampe risque d'être grandement ecourtée.

Précautions contre l'incendie et l'électrocution

Veiller a ce que la ventilation soit suffisante et a ce que les bouches ne soient pas obstruées afin d'eviter toute accumulation de chaleur à l'intérieur du projecteur. Laisser un espace d'au moins 4 pouces (10 cm) entre le projecteur et le mur.
- N'essayez pas de toucher la bouche d'air car elle peut être chaude lorsque le projecteur est en marche et juste après l'arrêt du projecteur. Certaines parties du projecteur peuvent se couver temporairement en surchauffe si le projecteur est étant avec la touche POWER ou si l'alimentation électrique est coupée pendant une utilisation normale du projecteur.

Faites bien attention quand vous souveze le projecteur.

• Eviter de faire tomber des corps étrangers comme des trombones et des morceaux de papier dans le projecteur. Ne pas essayer de récapérer des objets tombés dans le projecteur. Ne pas insérer d'objet métallique comme un fil ou un tournevis dans le projecteur. Siquelque chose venait à tomber dans le projecteur,le débrancher immédiatement et demander à un réparateur qualifié desterolir l'objet.
• Ne placez pas d'objet sur le projecteur.
• Ne pas toucher la prise d'alimentation pendant un orage. Cela pourrait cause un chic électrique ou un incendie.
• Le projecteur est donc pour fonctionner sur une alimentation électricque de 100-240 V CA 50/60 Hz. Assurez-vous que votre alimentation électricque soit conforme avant d'utiliser votre projecteur.
• Ne regardez pas dans la fenetre de projection lorsque le projecteur est en marche. Cela pourrait provoquer de graves dommages oculaires.

• Tenez les objets tels qu'une loupe à l'écart du rayon de luminière du projecteur. La luminière projetée par la fenêtre de projection est très puissant, par conséquent tout objet pouvant rediriger la luminière provenant de la fenêtre de projection peut entraîner des effets inattendus comme un incendie ou des dommages oculaires.
• Ne placez pas d'objet pouvant etre affecte par la chaleur en face des orifices de ventilation du projecteur.

À défaut de respecter cette consigne, les objets en question pourraient fondre ou vous brûler les mains en raison de la chaleur produit par les orifices de ventilation.

• Ne pas projeter d'eau sur le projecteur. Cela pourrait entraîner une électrocution ou un incendie. Si le projecteur est mouillé, éteignez-le, débranchez le cable d'alimentation et faites réviser le projecteur par un technicien qualifié.

• Manipulez le cable d'alimentation avec précaution. Un cable endommagé ou égratigné peut entrainer uneelectrocution ou un incendie.

• N'utilisez aucun autre cable d'alimentation que celui fourni.

• Ne pliez pas ou n'écrasez pas le cable d'alimentation de maniere excessive.
• Ne placez pas le cable d'alimentation sous le projecteur ou tout autre object lourd.
• Ne couvre pas le cable d'alimentation avec d'autres matériaux doux comme des tapis.
• Ne soumettez pas le cable d'alimentation à la chaleur.

• Ne manipULEZ pas la prise d'alimentation avec des mains mouillées.

• Eteindre le projecteur, débrancher le cable d'alimentation et faire réviser l'appareil par un technician qualifié dans le cas des problèmes suivants :

• Le cable ou la prise d'alimentation est endommagé ou égratigné.

• Du liquide a été répandu à l'intérieur du projecteur, ou ce dernier a été exposé à la plue ou à l'eau.
• Le projeteur ne fonctionne pas normalement lorsque vous suivez les instructions décrites dans ce mode d'emploi.
• Le projecteur est tombé ou le boitant a été endommagé.

• Les performances du projecteur ont décliné, indiquant un besoin de maintenance.

• Déconnectez le cable d'alimentation et tout autre cable avant de transporter le projecteur.

• Eteignez le projecteur et débranchez le cable d'alimentation avant de nettoyer le boitier ou de remplacer la lampe.

• Eteindre le projecteur et débrancher le cable d'alimentation si le projecteur n'est pas utilisé durant une longue période.

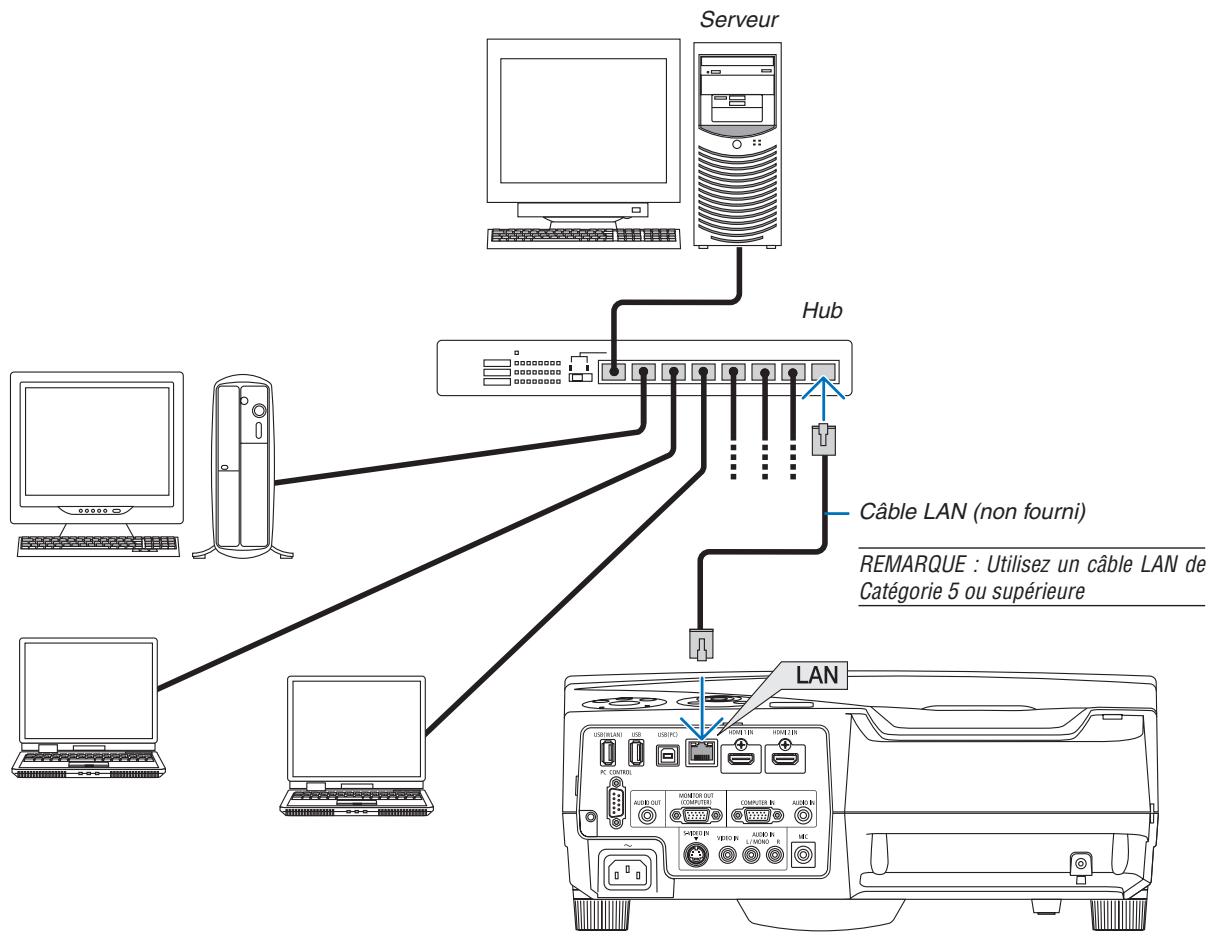

• Lors de l'utilisation d'un cable LAN (uniquement pour les modèles équipés d'un port LAN RJ-45) :

Pour toute sécurité, ne raccordez pas au connecteur pour périhérique externe de cable pouvant avoir une tension excessive.

ATTENTION

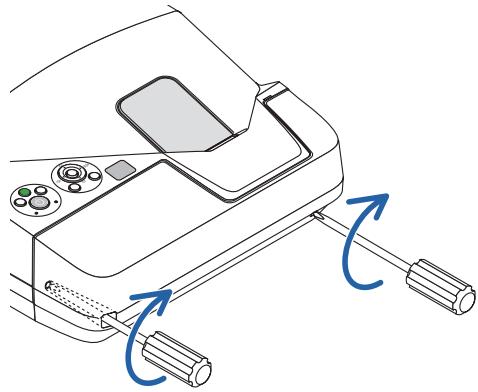

Assurez-vous de bien serrer les vis après avoir fixe le cache-cables. Si cette consigne n'est pas respectee, le cache-cables pourrait se detacher et tomber, ce qui pourrait entraîner des blessures ou l'endommagement du cache-cables.
- Ne mettez pas de câbles tressés dans le cache-câbles. Cela pourrait endommager le cable d'alimentation et provoquer un incendie.
- Ne déplacez pas le projecteur en le tenant par le cache-câbles ou n'exercez pas de force excessive sur le cachecâbles. Cela pourrait endommager le cache-câbles et entraîner des blessures.
- N'utilisez pas les pieds pour des usages autres que ceux initialement prévus. Des utilisations non appropriées, telles que le fait de s'agripper au pied à inclinaison régiable ou de le suspendre au mur peuvent endommager le projecteur.
- Ne pas envoyer le projecteur dans la sacocheouple par service d'expédition ou par un transporteur de fret. Le projecteur se trouvant à l'intérieur de la sacocheouple pourrait être endommagé.

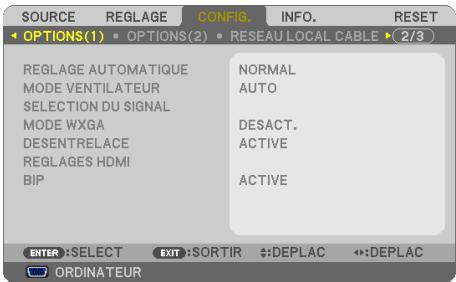

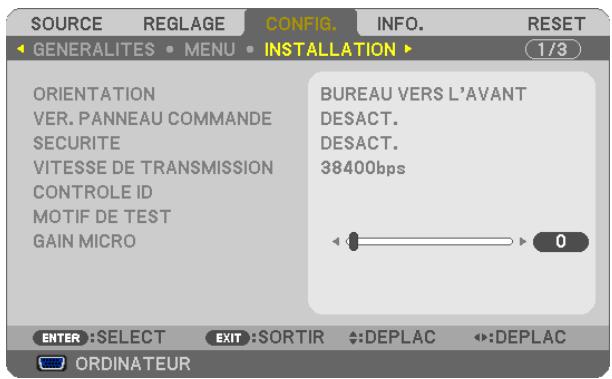

- Sélectionner [HAUT] dans le Mode de ventilateur si le projecteur continue à être utilisé pendant plusieurs jours d'affilée. (A partir du menu, selectionner [CONFIG.] → [OPTIONS(1)] → [MODE VENTILATEUR] → [HAUT].)
- N'eteignez pas l'alimentation pendant 60 secondes après que la lampe a ete allumee et lorsque le voyant POWER clignote bleu. Cela pourrait provoquer une defaillance prematurée de la lampe.

Précautions se rapportant à la télécommande

• Manipuler la télécommande avec précaution.
• Si la télécommande est mouillée, l'essuyer immidiatement.
• Evitar toute chaleur chaleur excessive et l'humidité.
• Ne jamais court-circuiter, chauffer ou démonter les piles.
• Ne jamais jeter les piles au feu.
• Si la télécommande n'est pas utilisé pendant une longue période,steroler les piles.
  S'assurer de respecter la polarité (+ / - ) des piles.
• Ne pas utiliser des piles neuves et des piles usagées en même temps et ne pas utiliser des piles de différents types ensemble.
• Mettre les piles usagées au reduct d'parés la réglementation locales.

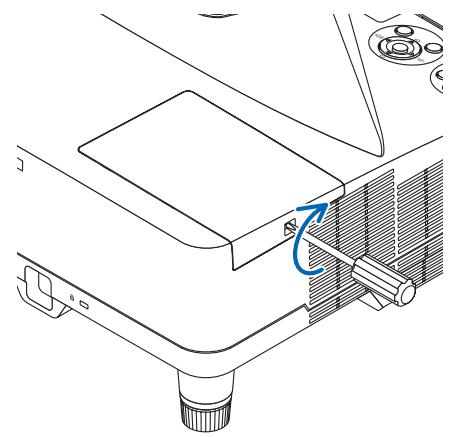

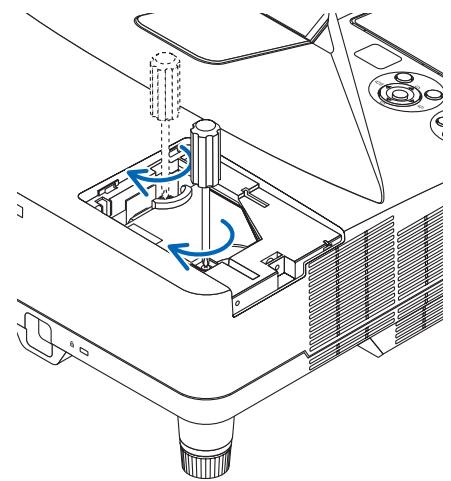

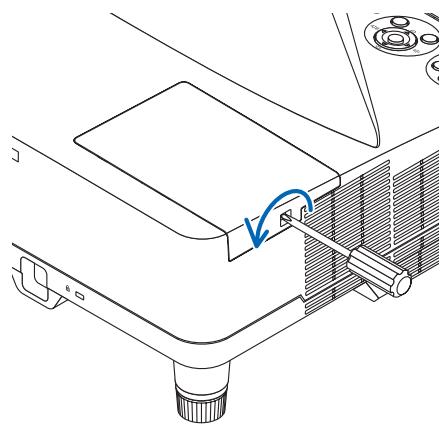

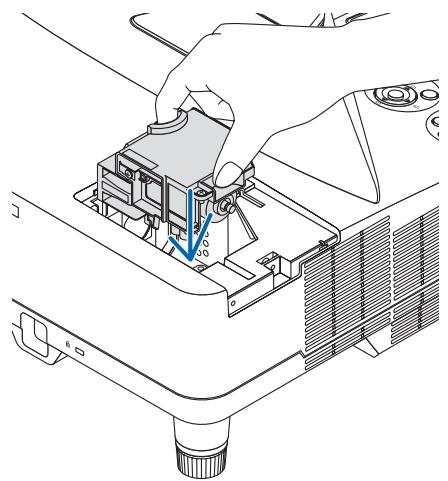

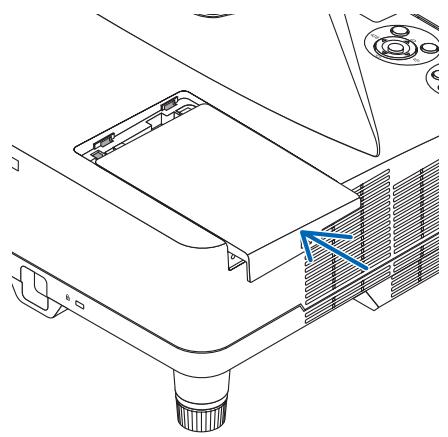

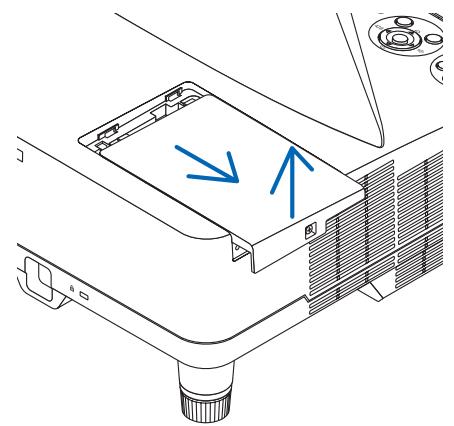

Remplacement de la lampe

Utilisez la lampe fournie pour plus de sécurité et de performance.
Pour remplacer la lampe, suivre toutes les instructions de la page 120.
Assurez-vous de remplacer la lampe et le filtre lorsque le message [LA LAMPE A ATTEINT SA DUREE DE VIE MAXIMUM, PRIERE DE REMPLACER LA LAMPE ET LE FILTR.] s'affiche. Si l'on continue à utiliser la lampe après qu'elle ait atteint la fin de service, l'ampoule de la lampe risque de se briser en éclats, et des débris de verre risquent d'être dispersés dans le coffret de la lampe. Ne les touche pas car ils peuvent vous blesser.

Si cela se produit, prendre contact avec votre revendeur pour le remplacement de la lampe.

\section*{Caracteristique de la lampe}

Le projecteur utilise une lampe au mercure à haute-pression comme source lumineuse.

Les caractéristiques de la lampe font que sa luminosité décline graduèlement avec l'âge. Également, le fait d'al-lumer et d'éteindre féquèment la lampe favorisera cette perte de luminosité.

La durée de vie réelle de la lampe peut varier d'une lampe à l'autre et en fonction des conditions environnementales et de son utilisation.

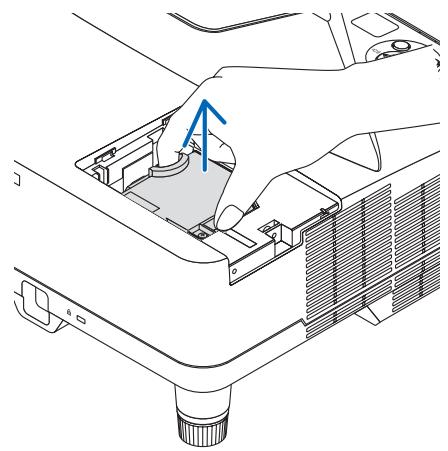

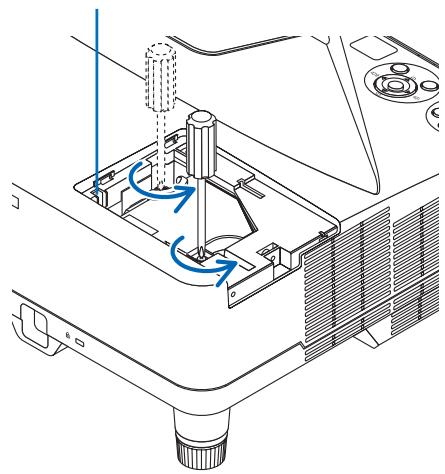

ATTENTION :

• NE TOUCHEZ PAS LA LAMPE immédiatement après qu'elle a éutilisé. Elle sera extrément chaude. Eteignez le projecteur puis déranchez le cale d'alimentation. Attendez au moins une heures que la lampe se soit refroidie avant de la manipuler.
  Lors du retrait de la lampe d'un projecteur monte au plafond, assurez-vous que personne ne se trouve sous le projecteur. Des fragments de verre pourraient tomber si la lampe a grillé.

A propos du mode Haute Altitude

• Réglez [MODE VENTILATEUR] sur [HAUTE ALTITUDE] lorsque le projecteur est utilisé à des altitudes d'environ 5500 pieds/1700 mètres ou plus.

Utiliser le projecteur à des altitudes d'environ 5500 pieds/1700 mètres sans régler sur [HAUTE ALTITUDE] peut causeer une surchauffe et le projecteur pourrait s'éteindre. Si cela se produit, attendez quelques minutes et allumez le projecteur.

Utiliser le projecteur à des altitudes moins importantes que 5500 pieds/1700 mètres ou encore moins et régler sur [HAUTE ALTITUDE] peut provoquer une baisse de température trop facile de la lampe, et causer une oscillation de l'image. Commutez [MODE VENTILATEUR] sur [AUTO].
Utiliser le projecteur à des altitudes d'environ 5500 pieds/1700 mètres ou plus peut raccourcir la durée de vie des composants optiques tels que la lampe.

À propos des droits d'auteur des images originales projetées :

Notez que l'utilisation de ce projecteur dans un but commercial ou pour attirer l'attention du public dans un lieu comme un café ou un hôtel et l'emploi de la compression ou de l'extension d'image d'écran avec les fonctions suivantes risque de constituer une infraction aux droits d'auteur qui sont protégés par la loi sur les droits d'auteur.

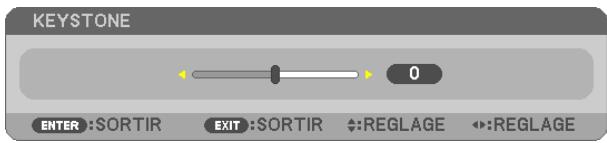

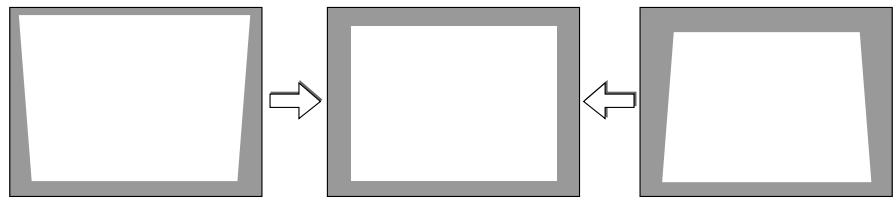

[ASPECT (RATIO)], [KEYSTONE], Fonction de grossissement et autres fonctionssemblables.

Informations Importantes

1. Introduction 1

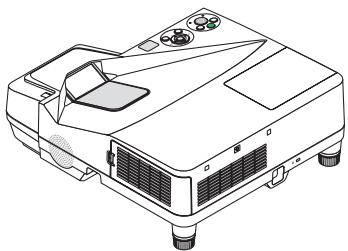

1 Que contient la boite ? 1
Introduction au projecteur 2 Fonctions que I'on appreciera : 2 A propos de ce mode d'emploi 3
3 Nomenclature du projecteur 4

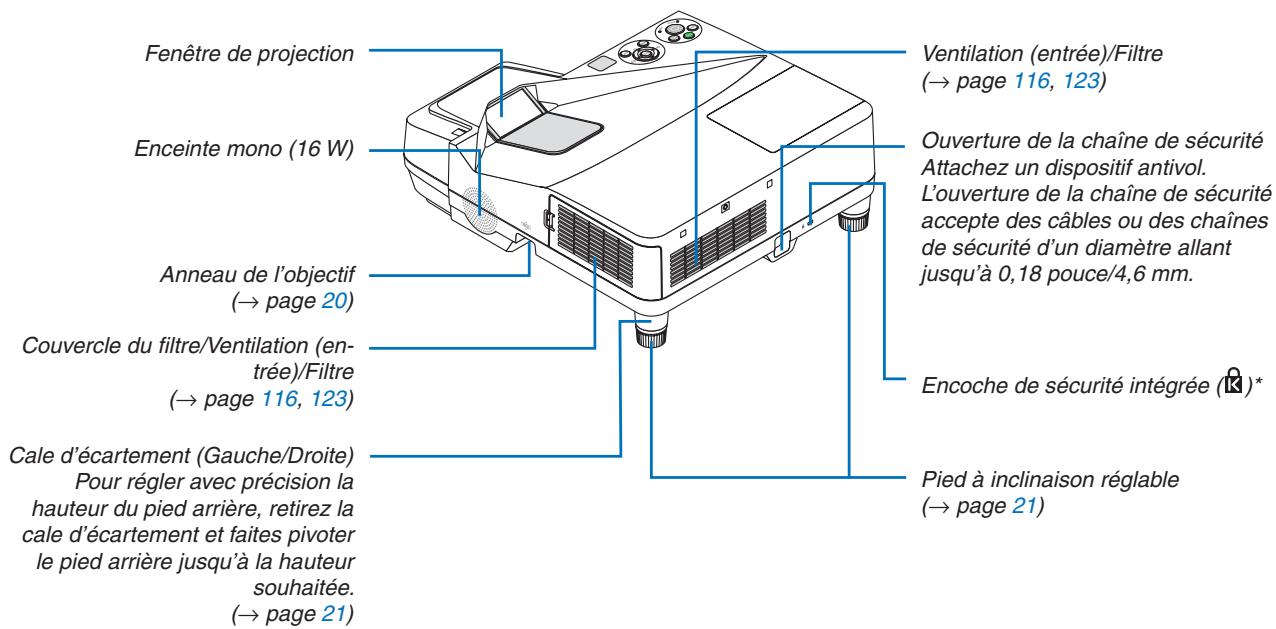

Haut et côté écran du projecteur 4

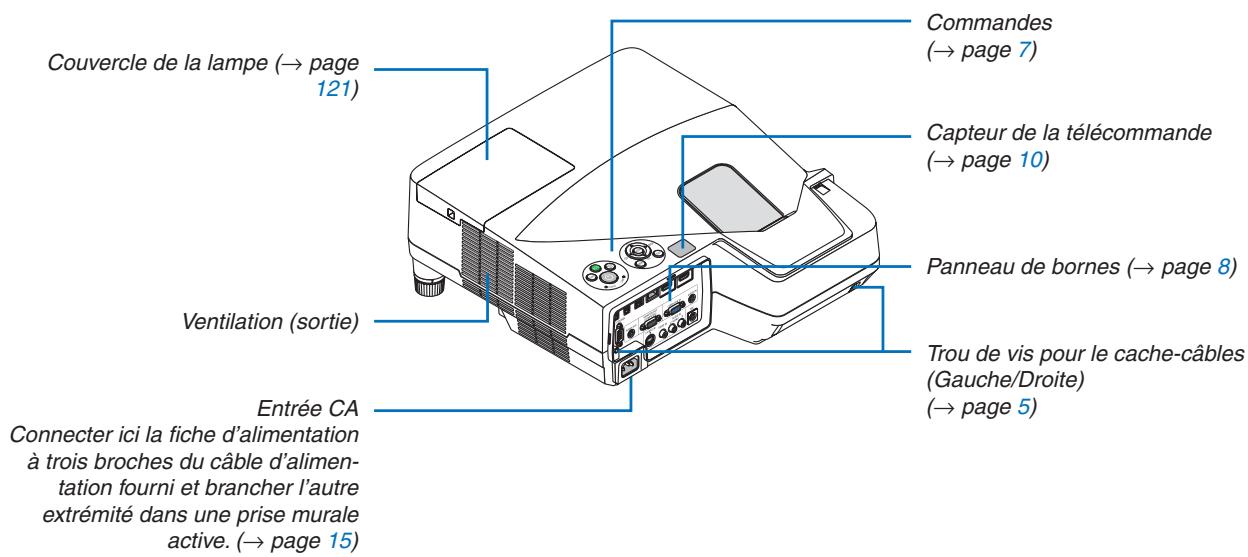

Côté panneau de bornes du projecteur 4

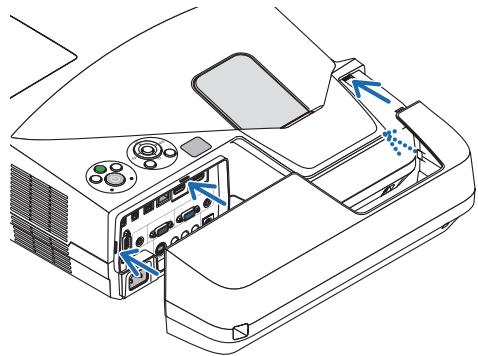

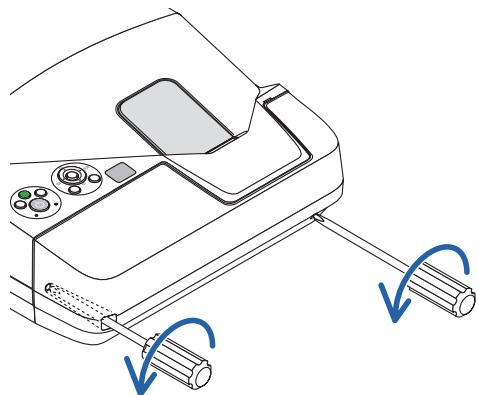

Retirer et fixer le cache-câbles 5

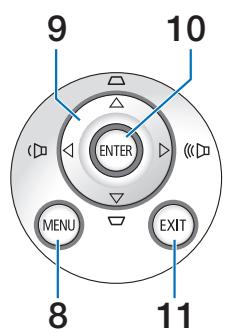

Caracteristiques principales 7

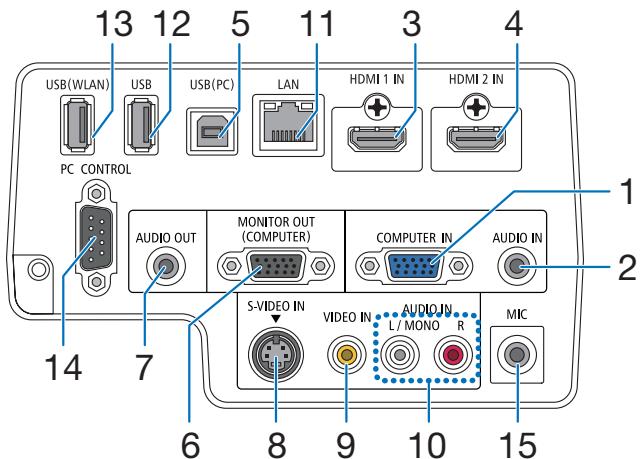

Caracteristicques du panneau de bornes 8

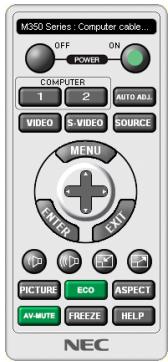

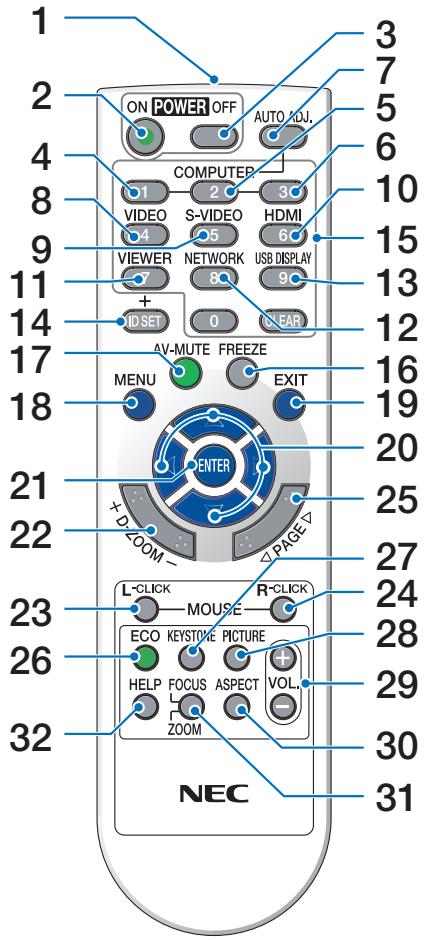

4 Nomenclature de la télécommande 9

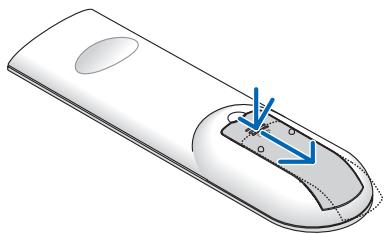

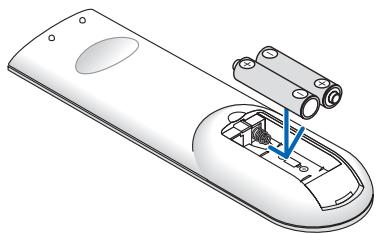

Installation des piles. 10
Précautions se rapportant à la télécommande. 10
Portée de fonctionnement de la télécommande sans fil. 10
Systèmes d'exploitation compatibles avec les logiciels compris sur le CD-ROM fourni 11 Systèmes d'exploitation 12

2. Projection d'une image (fonctionnement élémentaire) 14

1 Procedure de projection d'une image 14

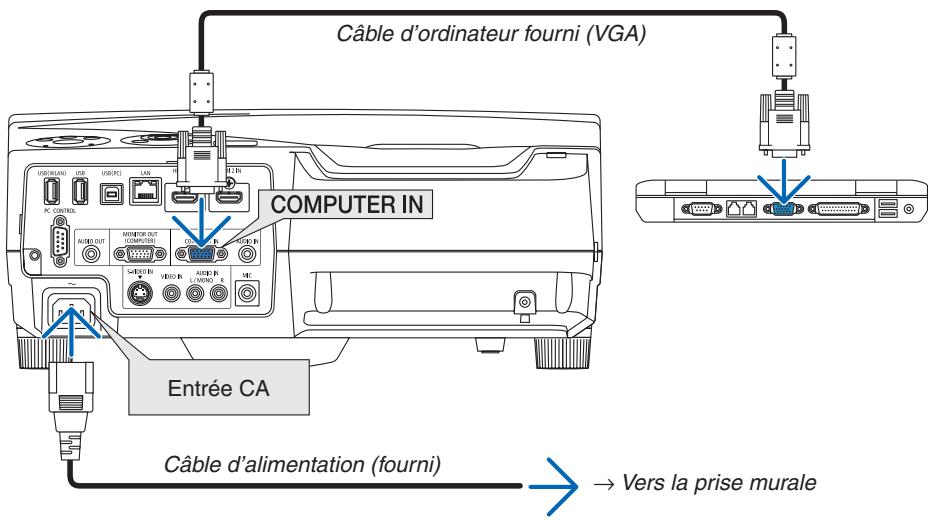

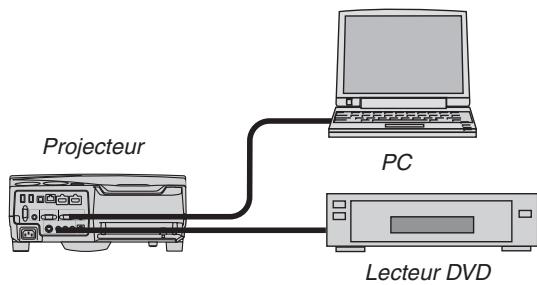

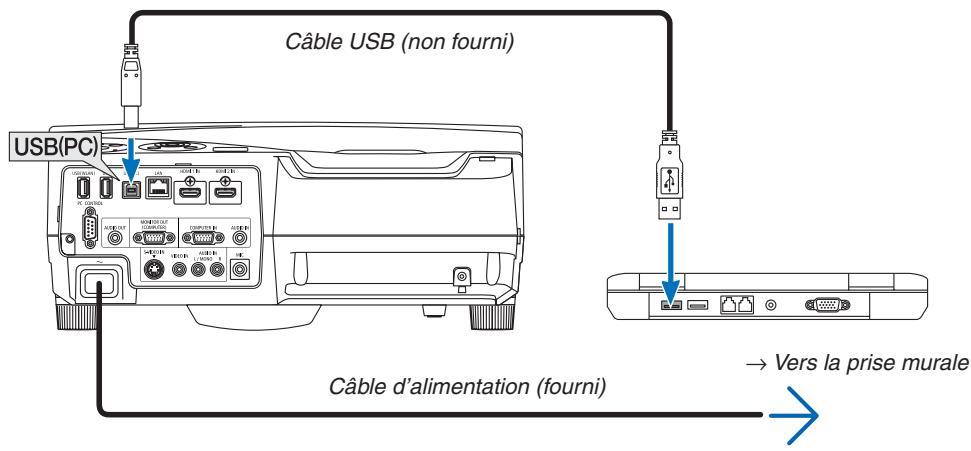

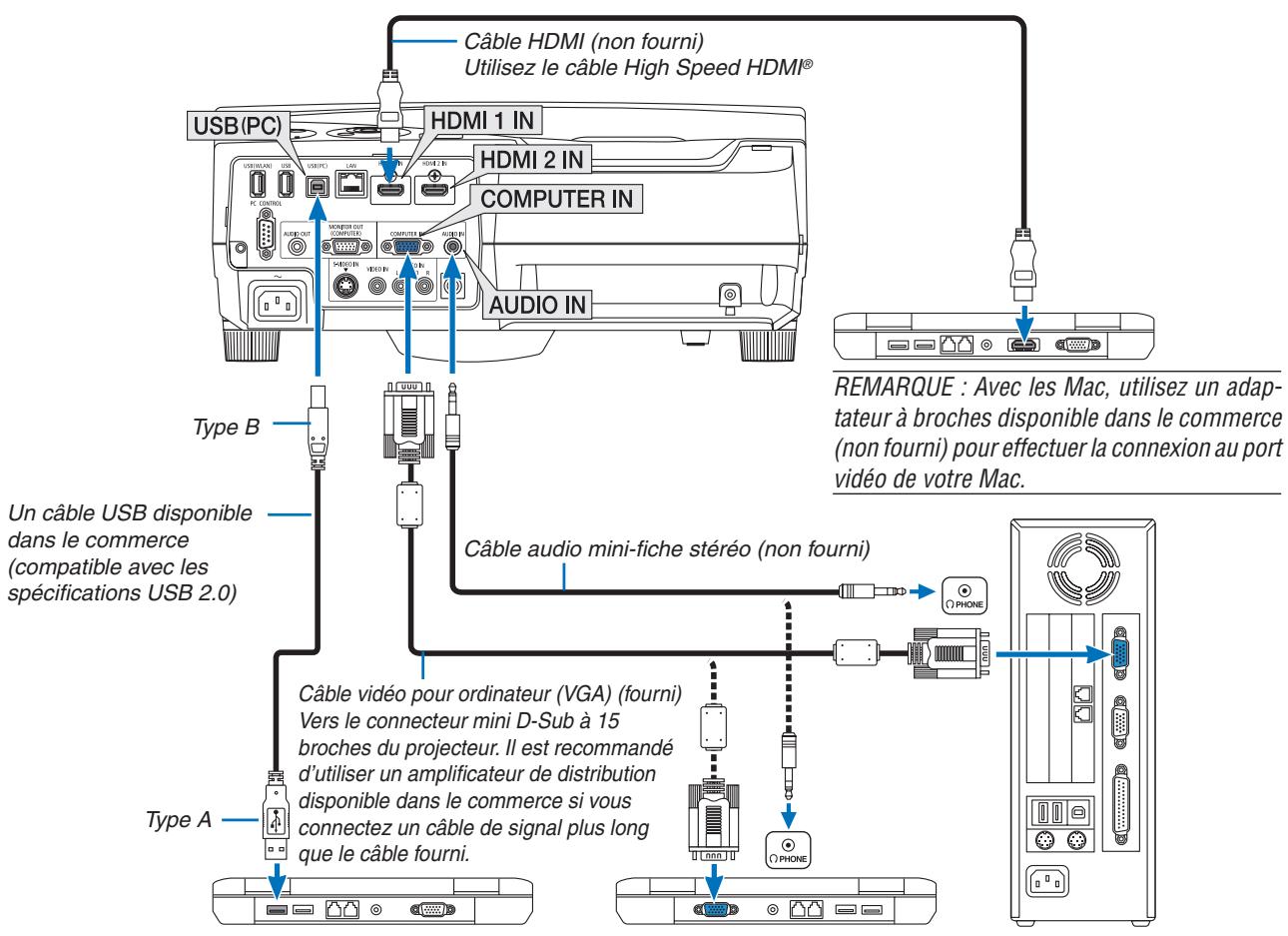

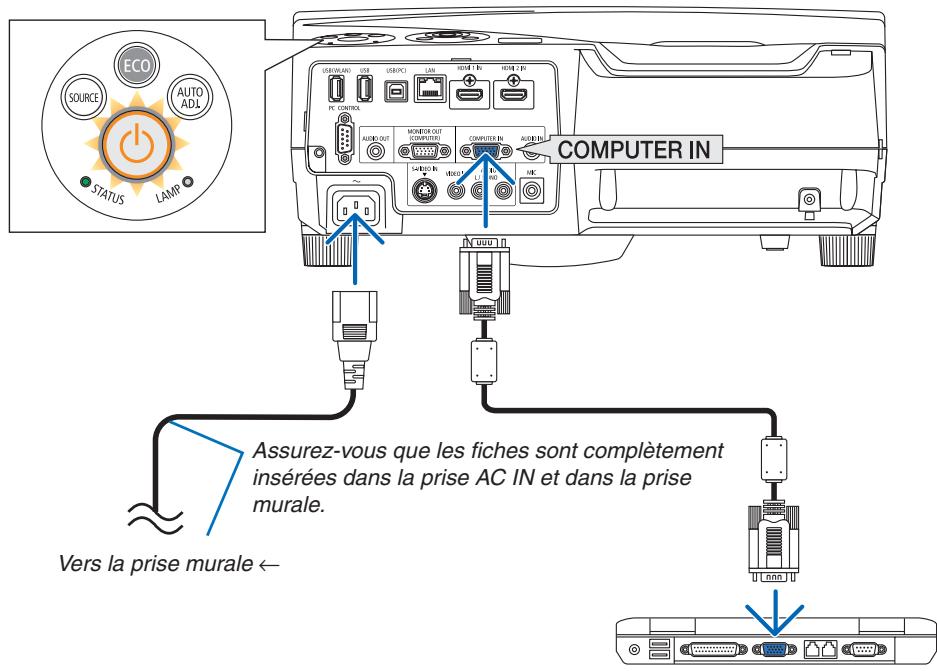

2 Connexion de l'ordinateur / Connexion du cable d'alimentation 15

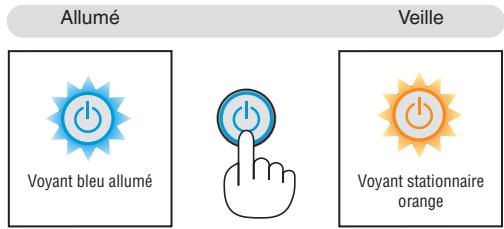

3 Mise sous tension du projecteur 16 Remarque à propos de l'écran Startup (Ecran de selection de la langue du menu) 17

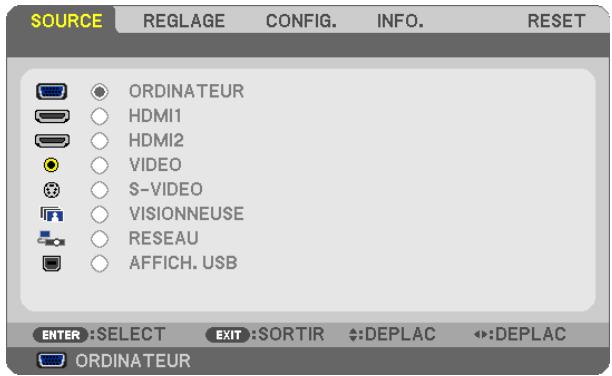

4 Selection d'une source 18
Selection de la source ordinateur ou video 18

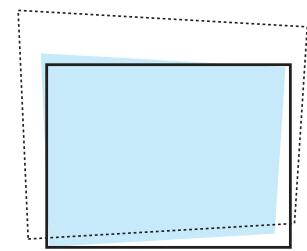

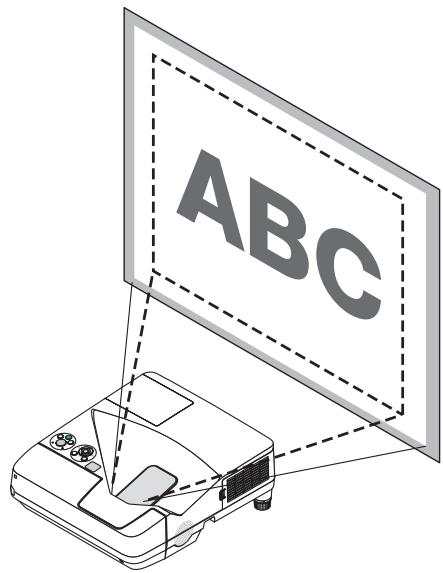

5 Ajustement de la taille et de la position de l'image 19

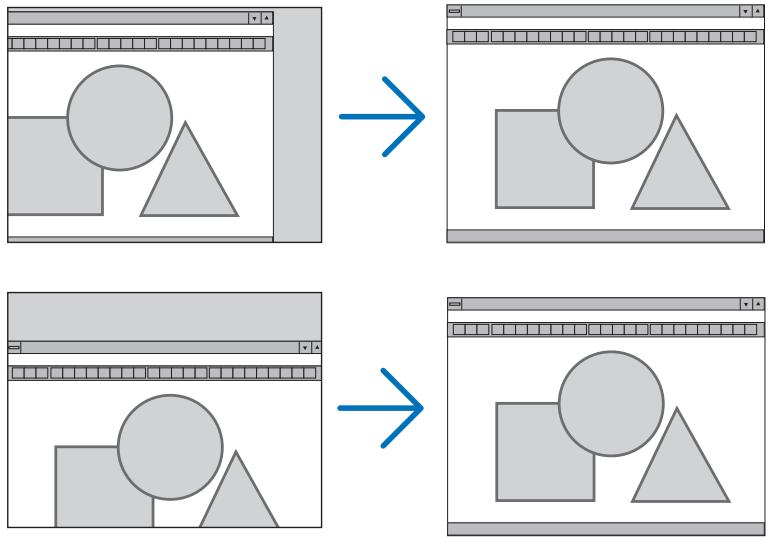

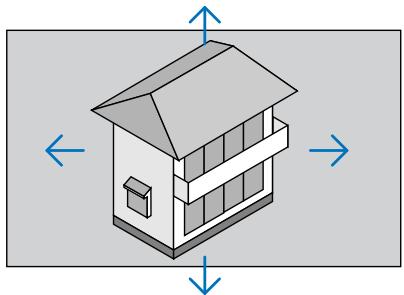

Réglage de la position horizontale / verticale 20
Réglage de la mise au point (Anneau de l'objectif) 20

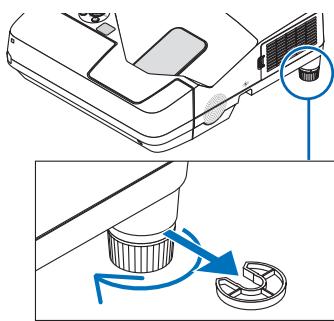

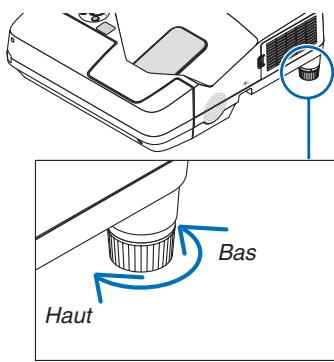

Réglage de l'inclinaison (Pied à inclinaison régable) 21
Réglage précis de l'inclinaison verticale 21
Réglage de la taille [Zoom numérique] 22

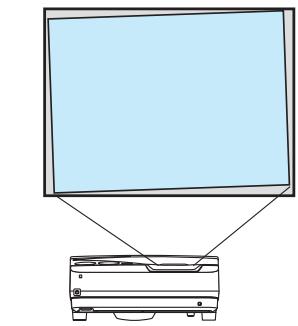

Correction manuelle de la distorsion trapézoidale 23
Réglage avec les touches du boîtier 23
Réglages avec la télécommande 24
7 Optimisation automatique d'un signal d'ordinateur 25

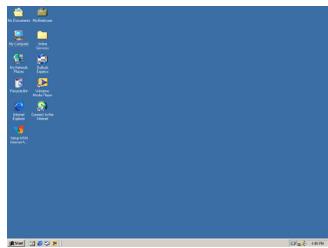

Ajustement de l'image à l'aide du réglage automatique 25

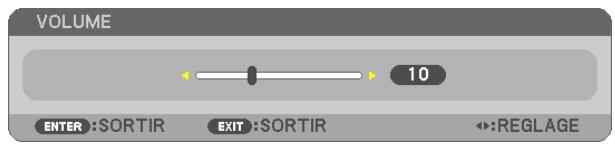

8 Augmentation ou diminution du volume 25

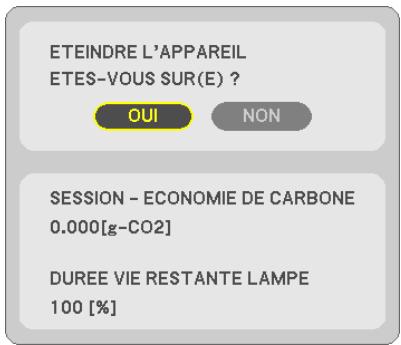

9 Extinction du projecteur 26
10 Lors du déplacement du projecteur 27

3. Fonctions pratiques 28

Coupure de l'image et du son 28
2 Gel d'une image 28

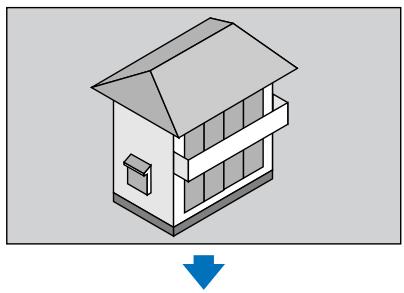

3 Agrandissement d'une image 28

4 Modification du Mode Eco / Vérification du mode d'économie d'énergie 29 Utilisation du Mode Éco [MODE ECO] 29

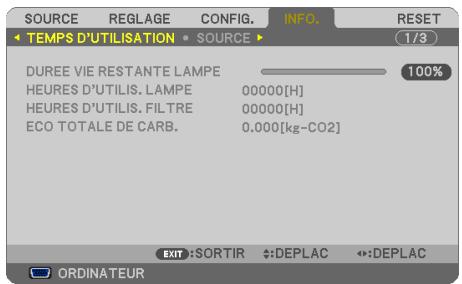

Test de l'effet d'Economie d'Energie [COMPTEUR DE CARBONE] 30

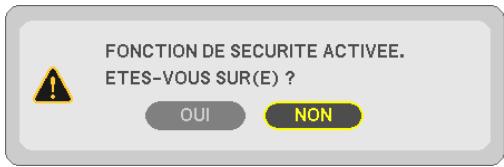

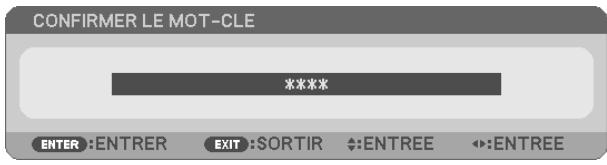

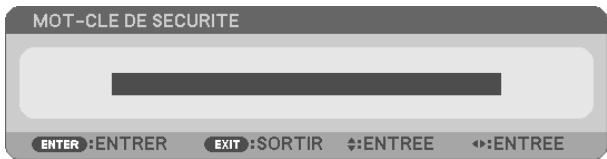

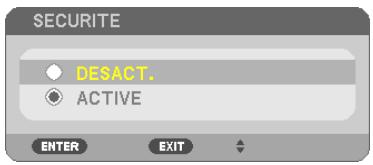

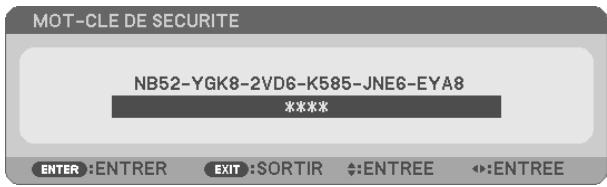

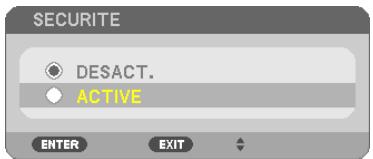

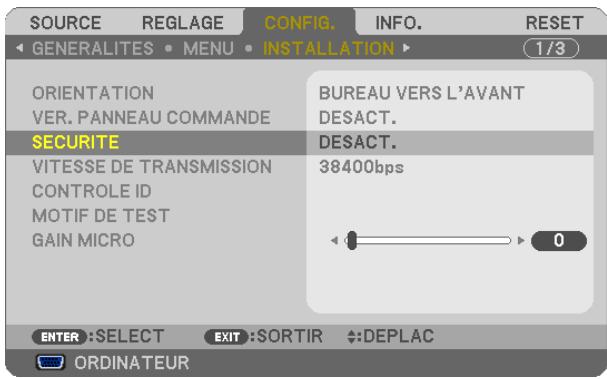

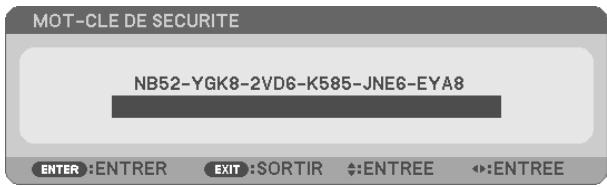

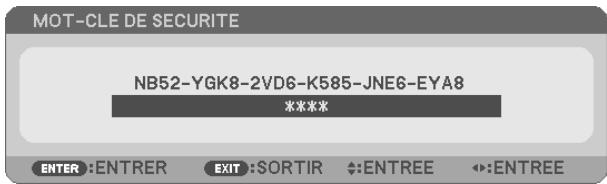

5 Empecher l'utilisation non autorisé du projecteur [SECURITE] 31

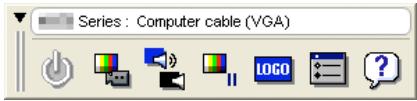

Utilisation d'un cable d'ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool) 34
7 Utilisation de la fonction de souris de votre ordinateur par l'intérimédiaire de la télécommande du projecteur et du cable USB (Fonction de télécommande de la souris) 40
Projeter l'image affichée par l'écran de votre ordinateur sur le projecteur via la connexion USB (Affich. USB) 41

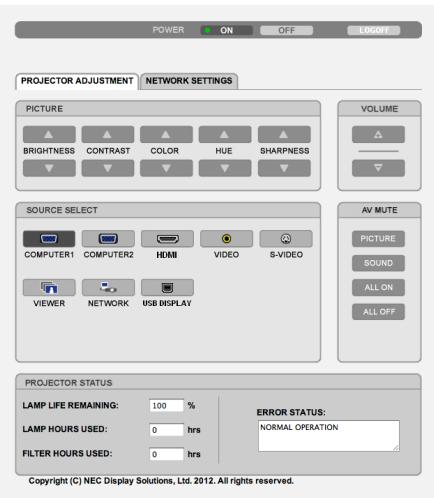

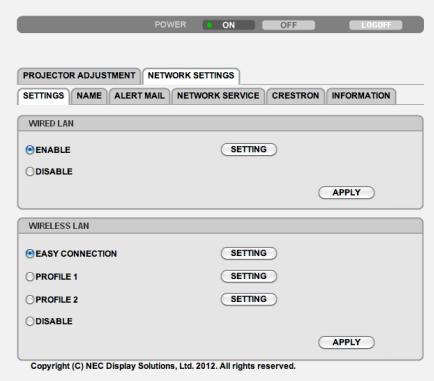

9 Commander le projecteur en utilisant un navigateur HTTP 43

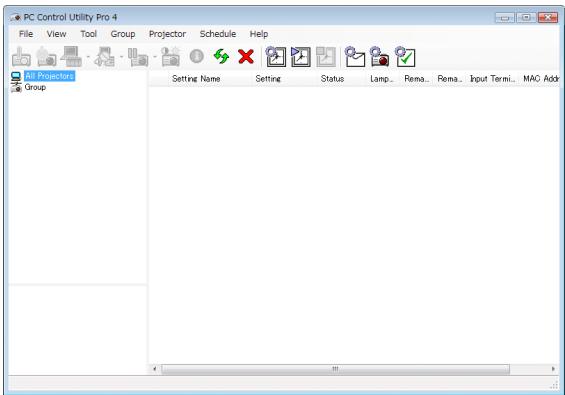

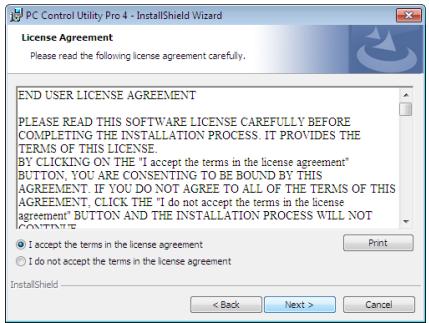

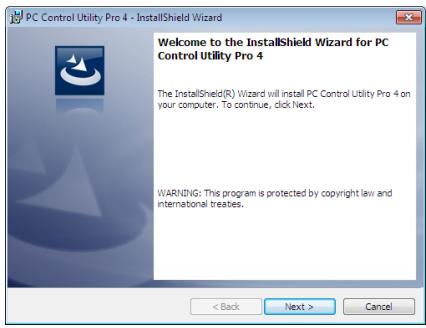

10 Contrôler le projecteur via un LAN (PC Control Utility Pro 4/Pro 5) 50
1 Projeter l'image affichée par l'écran de votre ordinateur via le réseau local (Image Express Utility Lite). 54 Demarrage de l'application Image Express Utility Lite à partir d'une mémoire USB ou d'une carte SD. 57

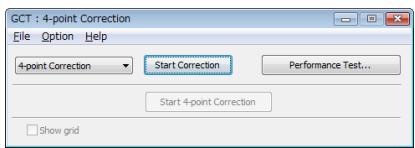

Projection d'une image depuis un angle (Geometric Correction Tool dans Image Express Utility Lite) 59
Ce que vous pouvez faire avec GCT 59

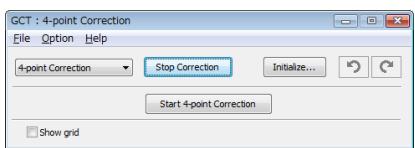

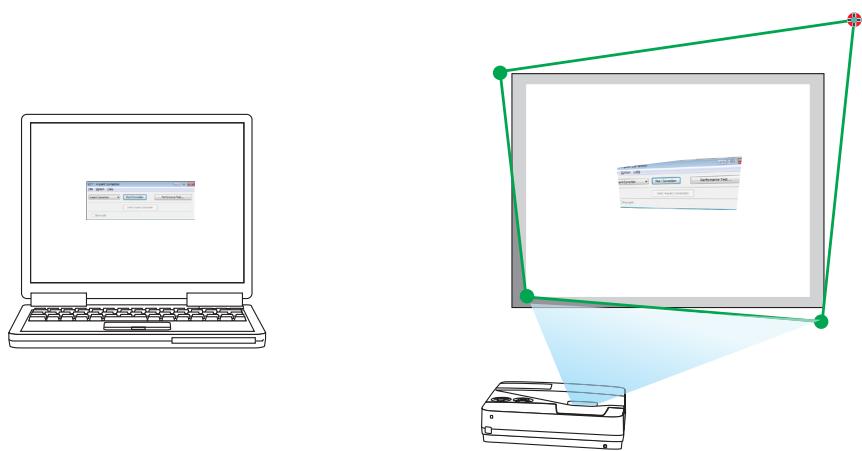

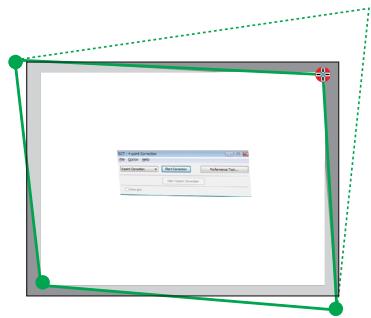

Projection d'une image depuis un angle (GCT) 59

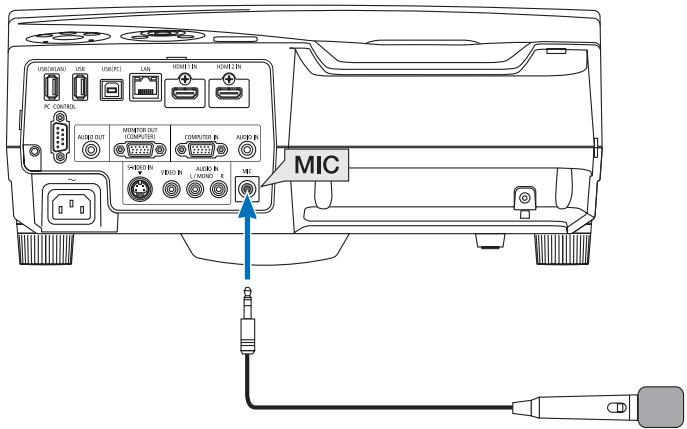

13 Connexion de votre microphone 61

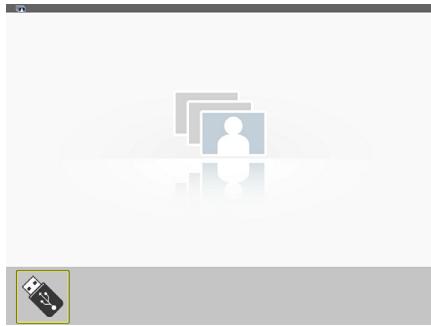

4. Utilisation de la Visionneuse 62

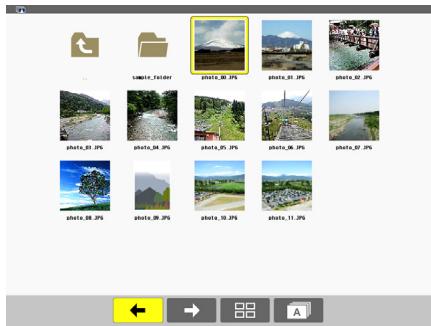

1 Ce que vous pouvez faire avec la visionneuse 62

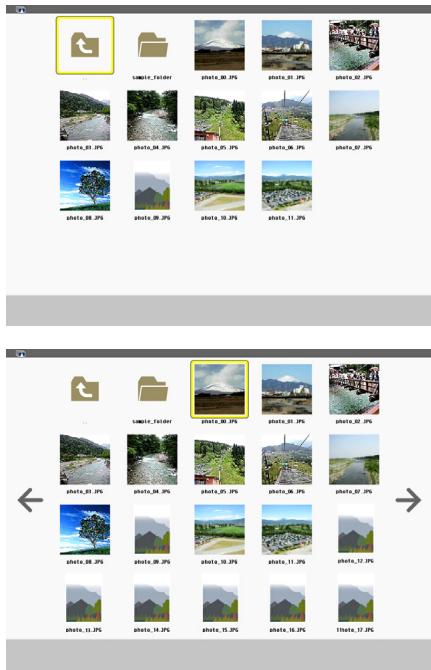

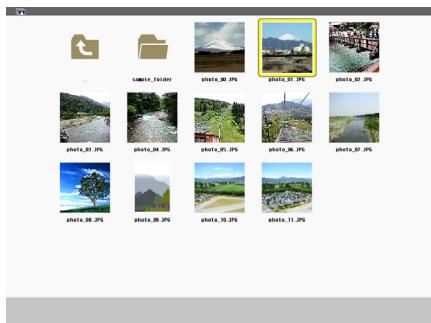

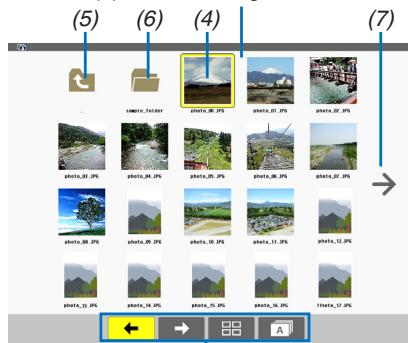

2 Projections d/images stockées dans un dispositif de mémoire USB 64

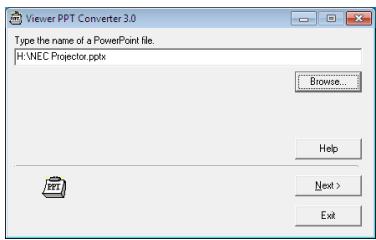

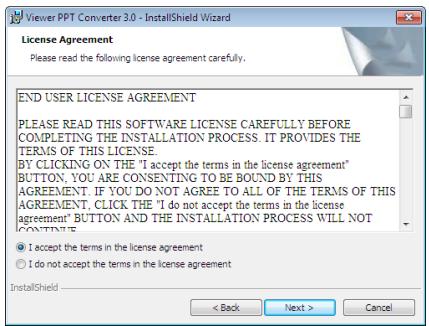

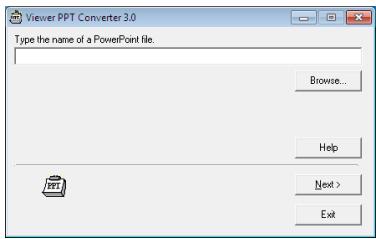

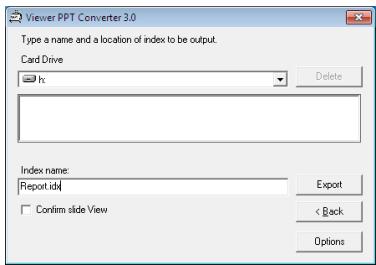

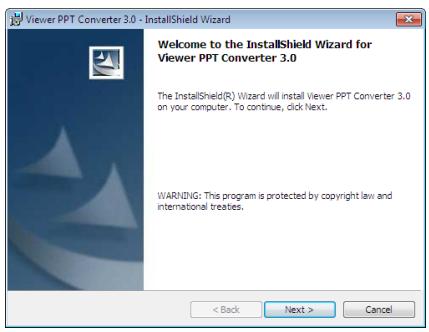

3 Conversion de fichiers PowerPoint en diapositives (Viewer PPT Converter 3.0) .... 70

5. Utilisation du menu sur écran 73

Utilisation des menus 73

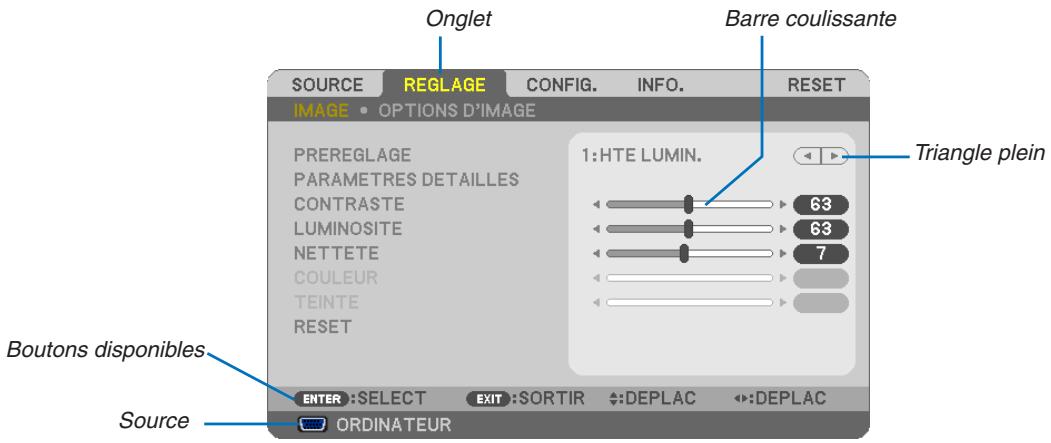

2 Eléments du menu 74
3Lieste des fonctions de menus 75

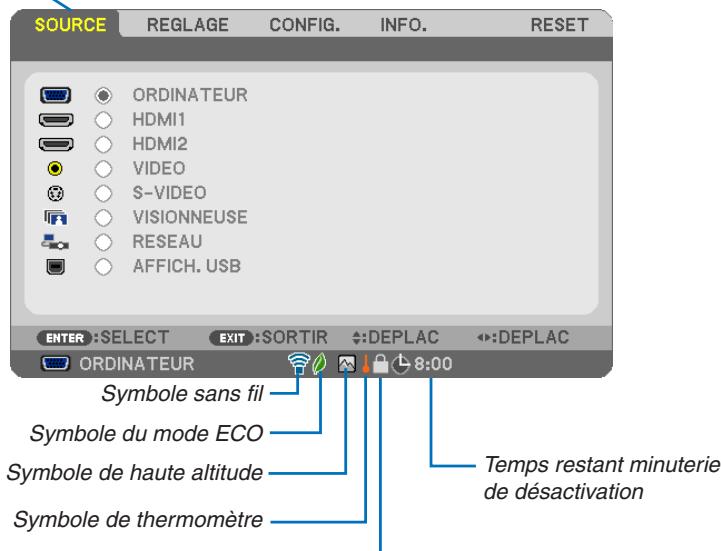

4 Descriptions et fonctions des menus [SOURCE] 78

ORDINATEUR 78
HDMI1 et 2. 78
VIDEO 78
S-VIDEO 78
VISIONNEUSE 78
RESEAU 78
AFFICH. USB 78

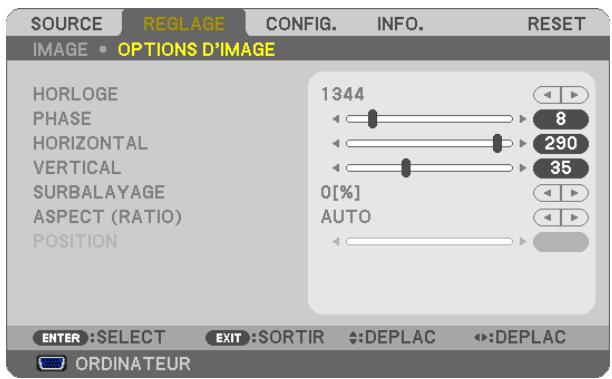

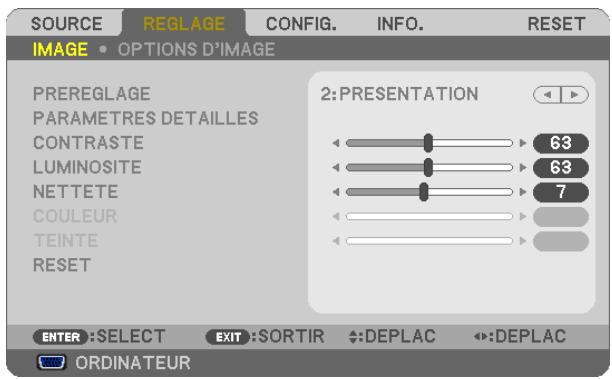

Descriptions et fonctions du menu de réglage [REGLAGE] 79

Descriptions et fonctions des menus [CONFIG.]. 86

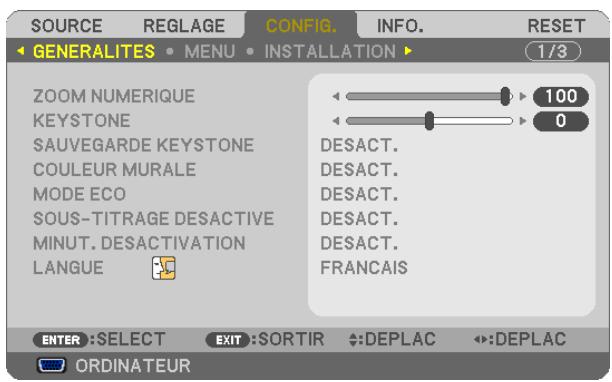

[GENERALITES] 86

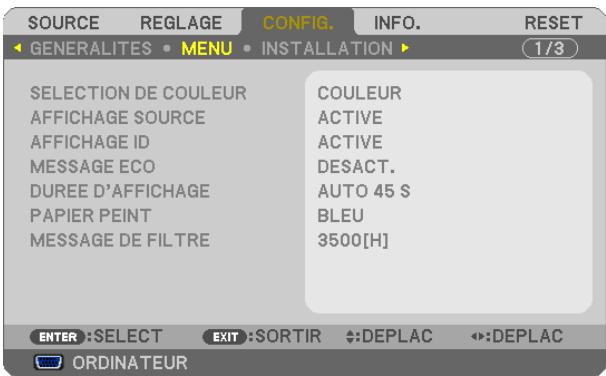

[MENU] 88
[INSTALLATION] 90
[OPTIONS(1)] 92

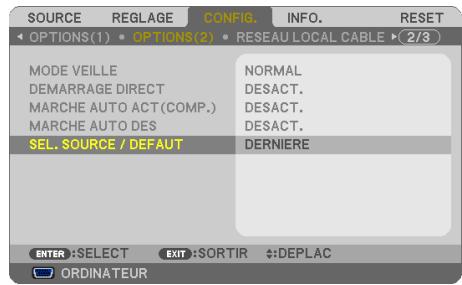

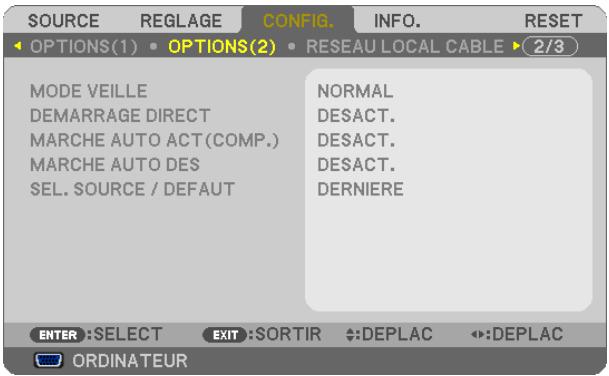

[OPTIONS(2)] 94

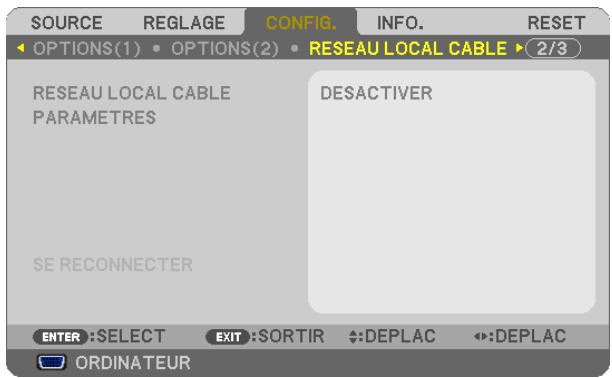

Configuration du projecteur avec connexion par réseau local cable [RESEAU LOCAL CABLE] 96

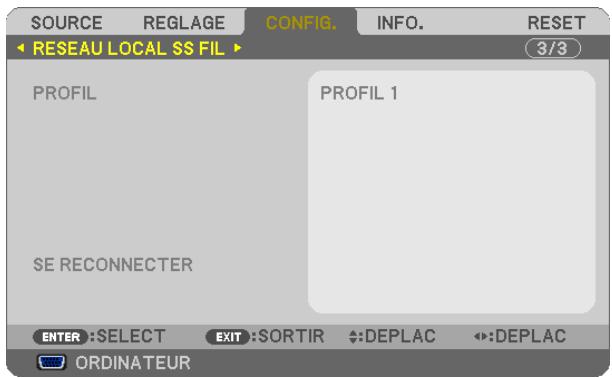

Configuration du projecteur avec une connexion à un réseau local sans fil (avec dispositif réseau local sans fil USB en option installé) [RESEAU LOCAL SS FIL]. 97
7 MenuDescriptions et fonctions du menu [INFO.] 99

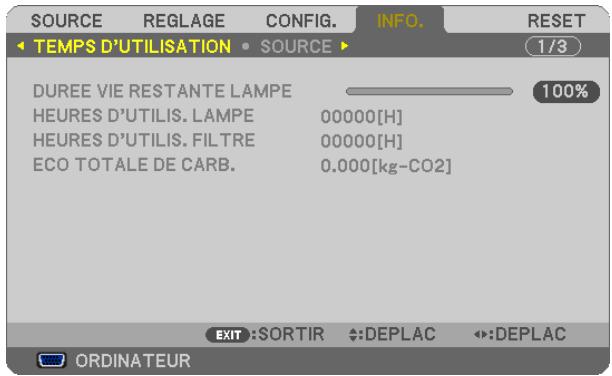

[TEMPS D'UTILISATION] 99

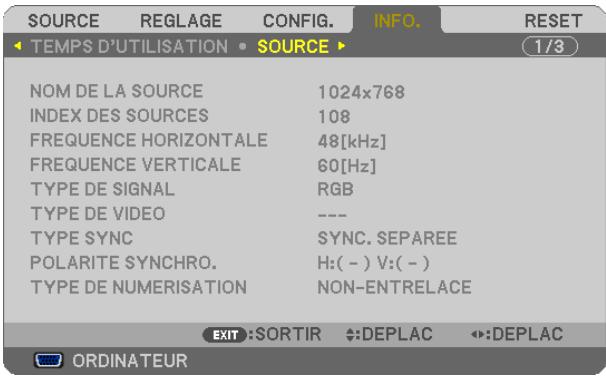

[SOURCE] 100
[RESEAU LOCAL CABLE] 100
[RESEAU LOCAL SS FIL] 100
[VERSION] 101
[AUTRES] 101
Descriptions et fonctions des menus [RESET] 102
Retour au réglage par défaut [RESET] 102
6. Installation et connexions 103
1 Réglage de l'écran et du projecteur 103
2 Cablages 106
Connector leur ordinateur 106

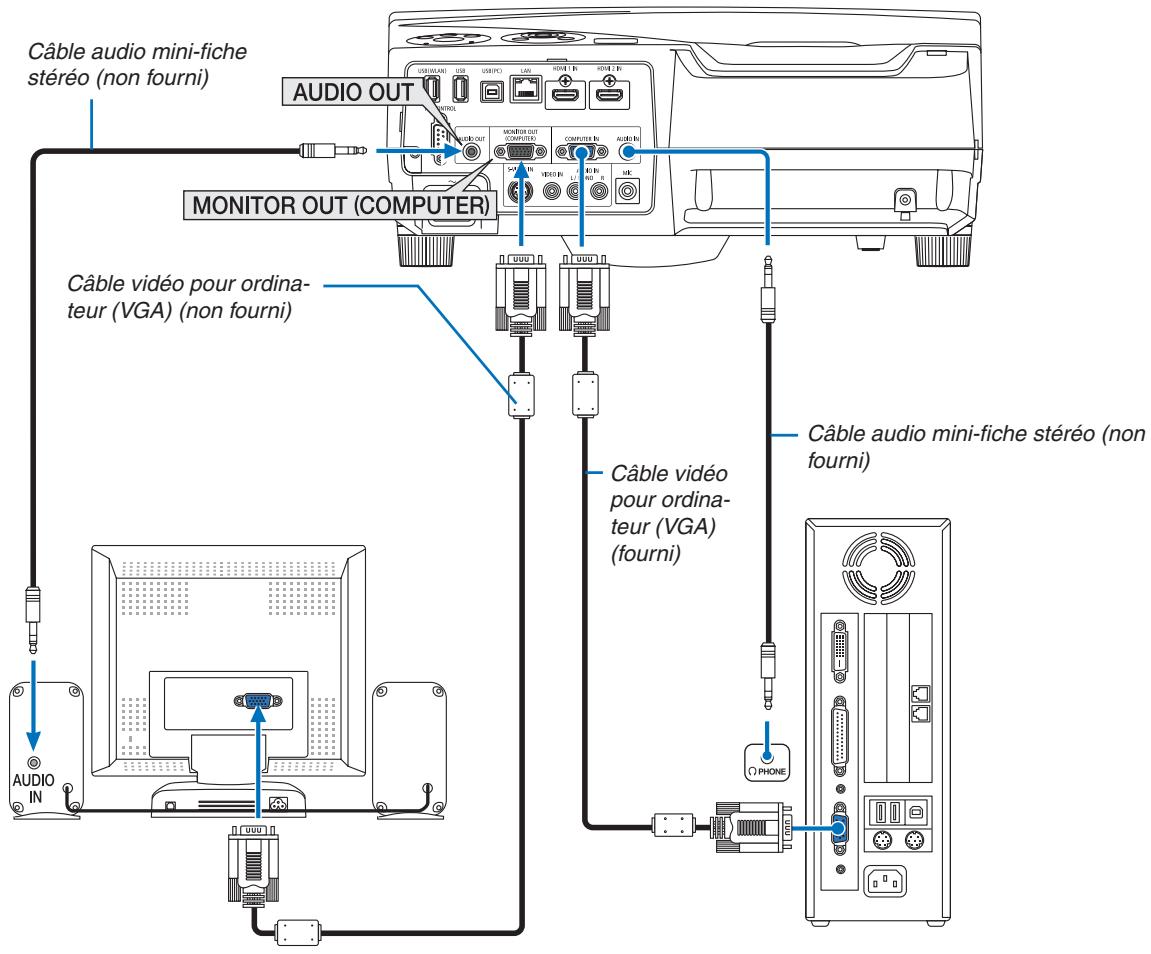

Connexion d'un moniteur externe 108

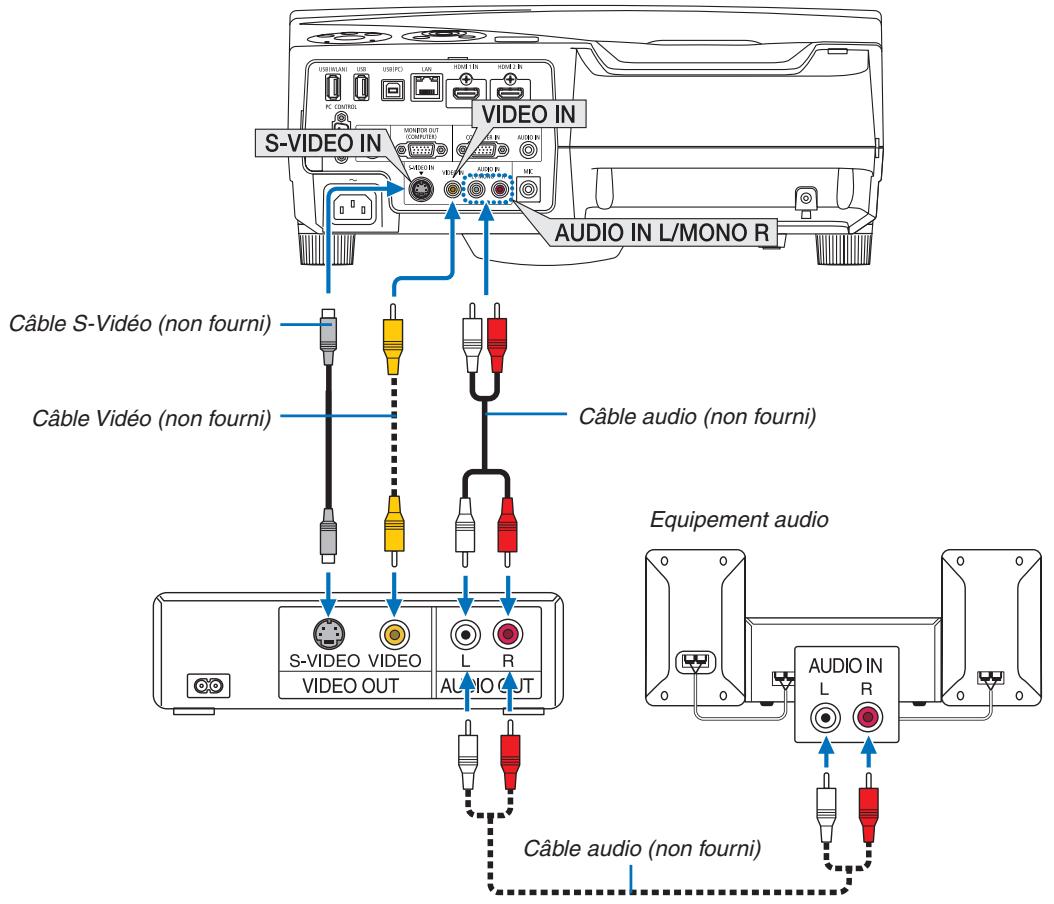

Connexion de votre lecteur DVD ou d'un autre apparéil AV (Audio Video) 109

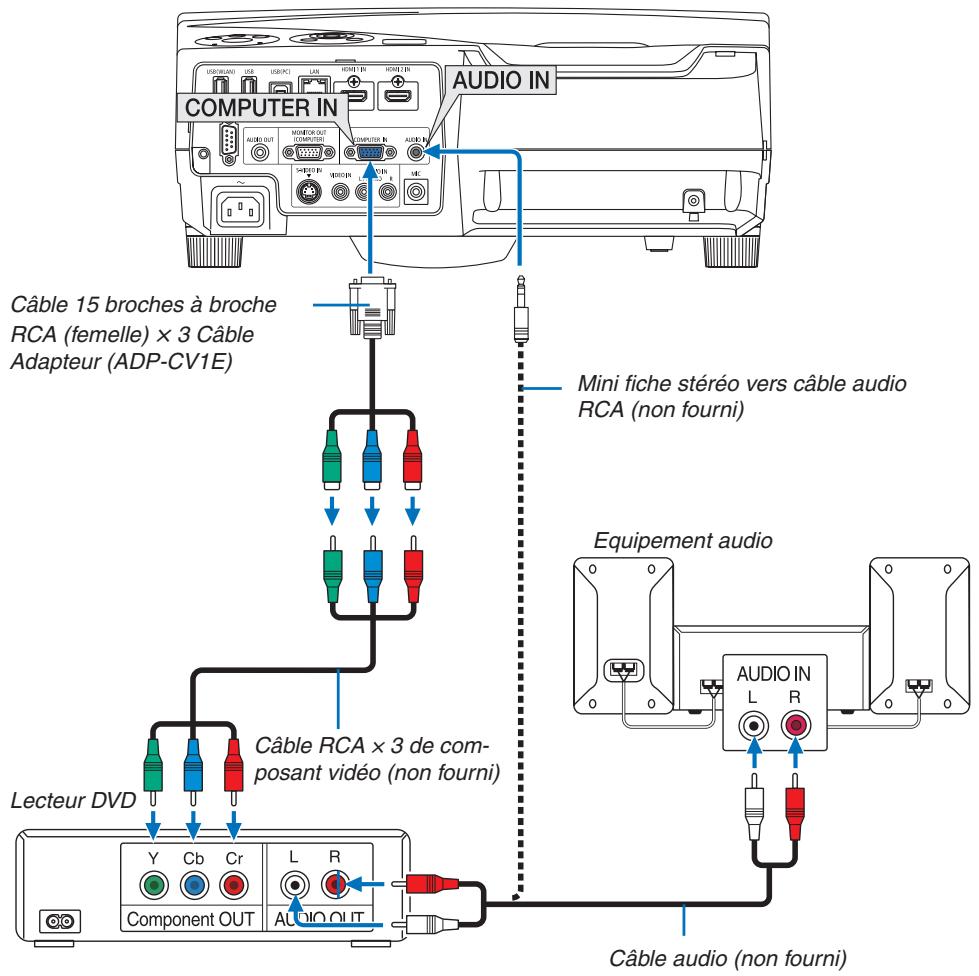

Connexion à d'autres apparéils 110
Connexion à l'entrée HDMI 111
Connexion à un réseau local cable 112

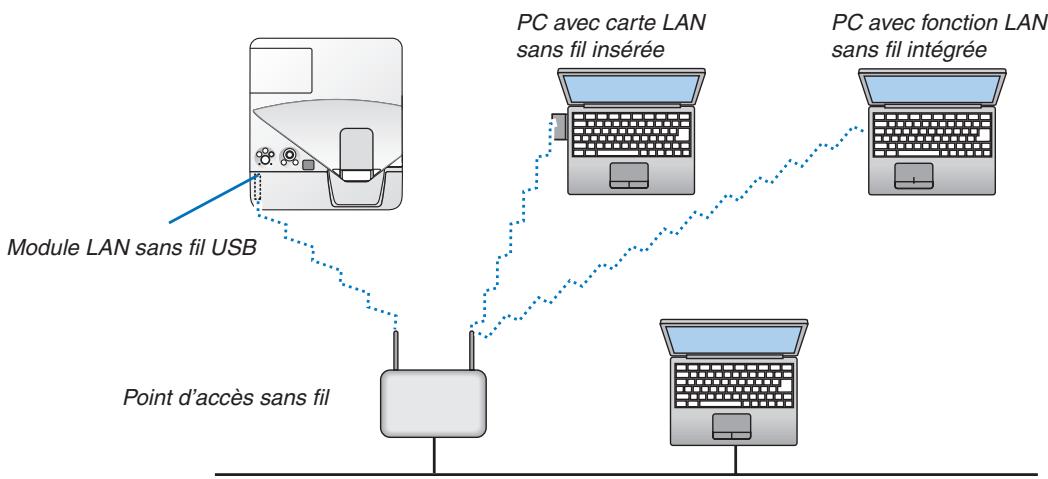

Connexion à un réseau local sans fil (en option : série NP02LM) 113
7. Entretien 116
1 Nettoyage des filtres 116
2 Nettoyage de la fenetre de projection 119

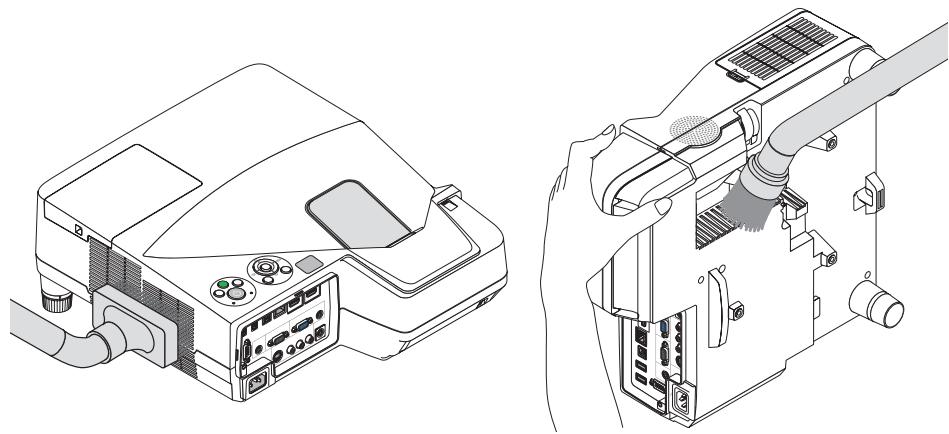

3 Nettoyage du boitier 119

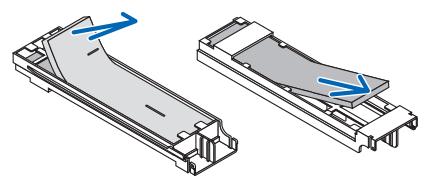

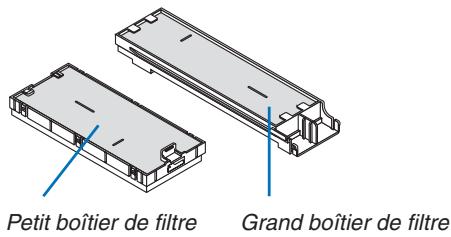

4 Remplacement de la lampe et des filtres 120
8. Annexe 126
1 Depistage des pannes 126
Messages des voyageurs 126
Problèmes courants & Solutions 127
S'il n'y a pas d'image ou si I'image ne s'affiche pas correctement. 128
2 Characteristiques techniques 129
3 Dimensions du boitier 131

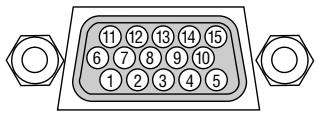

4 Affection des broches du connecteur d'entrée D-Sub COMPUTER 132
5 Lieste des signaux d'entrée compatibles 133
Codes de commande PC et connexion des cables 134
7 Lieste des éléments à vérifier en cas de panne 135
3 Certification TCO 137
ENREGISTREZ VOTRE PROJECTEUR! (pour lesResidents aux États-Unis, Canada et Mexique). 138

1. Introduction

1 Que contient la boîte ?

S'assurer que la boite contient tous les éléments de la liste. S'il manque des pieces, contacter vous revendeur. Veuillez conserve la boite et l'emballage d'origine au cas où vous auriez besoin de transporter votre projecteur.

Projecteur

Cache-cables (24F48981)
(fixed au projecteur au moment de l'expédition → page 5)

Câble d'alimentation

(US: 7N080240)

(EU: 7N080027)

Câble video pour ordinateur (VGA) (7N520073/7N520052)

Télécommande (7N900924)

- Informations Importantes (Pour l'Amérique du Nord : 7N8N3231)
(Pour les pays autres que l'Amérique du Nord : 7N8N3231 et 7N8N3241)
Guide de réglage rapide (7N8N3251)/(7N8N3261)

NEC Projector CD-ROM Mode d'emploi (PDF) et logiciel (7N951861)

Pour l'Amérique du Nord uniquely

Limitation de garantie Pour les clients en Europe : Vous trouvrez notre garantie actuelle valide sur notre site Web : www.nec-display-solutions.co

Introduction au projecteur

Cette section vous présentenez notre nouveau projecteur et déscrit ses fonctions et ses commandes.

Fonctions que l'on approuciera :

- Distances de projection très courte

Les objectifs à longueur fisca trés courte fournissent une image plus grande en utilisant une distance de projection plus courte par rapport à un objectif de projecteur typique.

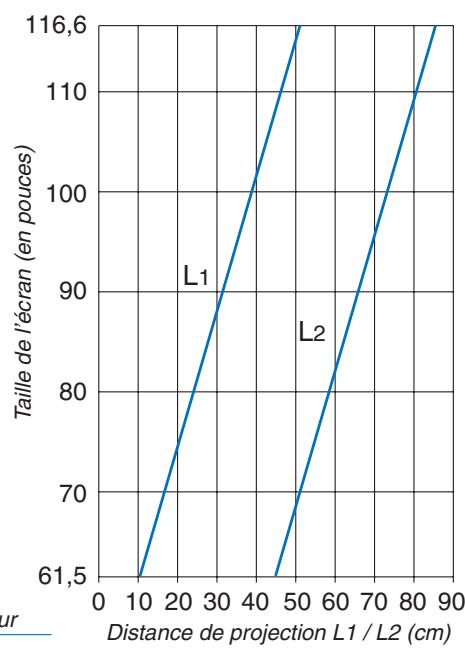

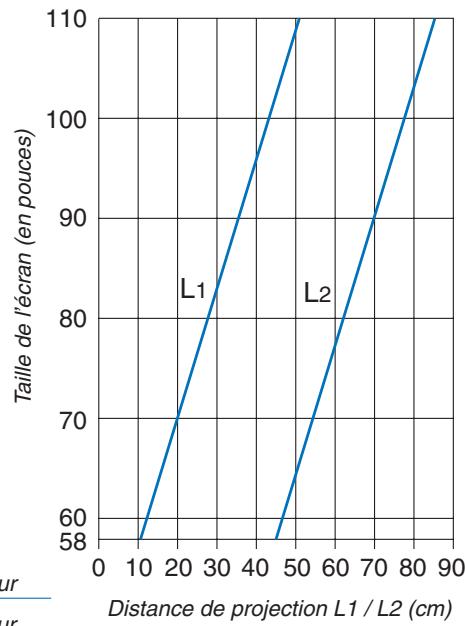

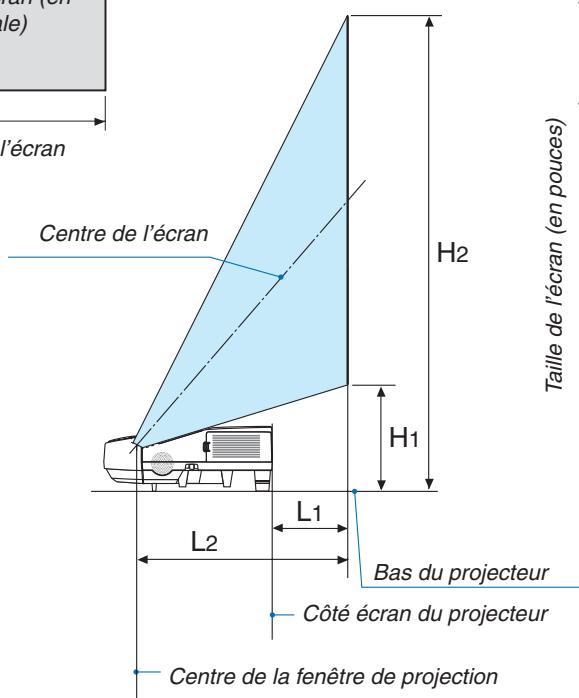

UM330X/UM280X : Max 116,6" (UM330W/UM280W : Max 110"), distance de projection : 51 cm/20 pouces

(La distance de projection fait reférence à la distance entre l'écran et le côte écran du projecteur)

- Demarrage rapide (moins de 3 secondes\*1), Arrêt rapide, Extinction directe

Le projecteur est prêt à afficher les images PC ou video 3 secondes*1 après avoir été mis sous tension.

Vou puez ranger le projecteur immediatement apres l'avoir etint. Il n'est pas necessaire de laisser refroidir le projecteur apres I'avoir etint avec la telecommande ou depuis le panneau de commande du boitier.

Le projecteur est pourvu d'une fonction nommée « Extinction directe ». Cette fonction permet d'éteindre le projecteur (y compris pendant la projection d'une image) à l'aide de l'interrupteur d'alimentation principale ou en débranchant le bloc d'alimentation CA.

Pour eteindre l'alimentation CA lorsque le projecteur est allumé, utilisez une barrette d'alimentation equipée d'un interrupteur et d'un disjoncteur.

*1 Le temps de démarriage rapide fonctionne uniquement quand le [MODE VEILLE] est régé sur [NORMAL] dans le message à l'écran.

0,2 W (100-130 V CA)/0,4 W (200-240 V CA) en mode de veille grâce à la fonction d'économie d'énergie

Il est possible demettre le projecteur en mode d'économie d'énergie, ou la puissance consommée sera réduite à 0,2 W (100-130 V CA)/0,4 W (200-240 V CA), en réglant le paramètre [MODE DE VEILLE] sur la valeur [ECO-NOMIE D'ENERGIE].

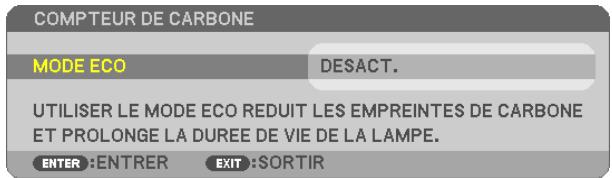

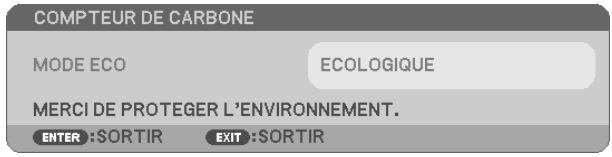

- Compteur de carbone

Cette fonction permet d'afficher l'impact sur l'environnement des économies d'énergie, exprime en termes de réduction d'émissions de CO_2 (en kg), lorsque le [MODE ECO] du projecteur est régé sur [ECO AUTO], [NORMAL] ou [ECOLOGIQUE].

La réduction des émissions de CO_2 est affichée dans le message de confirmation, à l'arrêt du projecteur, et à l'écran du menu INFO.

- La lampe peut durer jusqu'à 8000 heures*2

L'utilisation du Mode Éco (ECOLOGIQUE) vous permet de prolonger la durée de vie de la lampe jusqu'à 8000 heures (jusqu'à 4000 heures en MODE ECO DESACT.).

*2 UM330X/UM330W : 6000 heures (jusqu'à 3000 heures en mode NORMAL (MODE ECO DESACT.))

- Deux ports d'entrée HDMI fournissant un signal numérique

Les deux entrées HDMI fournissant des signaux numériques compatibles avec le protocole HDCP. L'entrée HDMI est également compatible avec le signal audio.

- Haut-parleur de 16 W pour une solution audio intégrée

Un puissant haut-parleur monaural de 16 watts assure vos besoin en volume pour de grandes pièces.

- Entrée MIC fournie

Une prise d'entrée MIC pour un microphone dynamique disponible dans le commerce est utile pour votre presentation en salle de réunion ou votre cours en salle de classe.

Le kit optionnel de tableau blanc interactif et le projecteur peuvent etre utilisés pour transformer voit tableau blanc en ecran tactile virtuel.

Un kit de tableau blanc interactif (NP02Wi) est disponible en option.

• La télécommande fournie vous permit d'affector un CONTRôle ID au projecteur.

Il est possible de commander plusieurs projecteurs séparément et indépendamment à l'aide de la même télécom- mande en attribuant un numéro d'identification à chaque projecteur.

• Affich. USB

L'utilisation d'un cable USB disponible dans le commerce (compatible avec les specifications USB 2.0) pour connecter l'ordinateur au projecteur vous permet de transférer l'image affichée sur l'écran de votre ordinateur vers le projecteur sans avoir besoin d'un cable d'ordinateur classique (VGA).

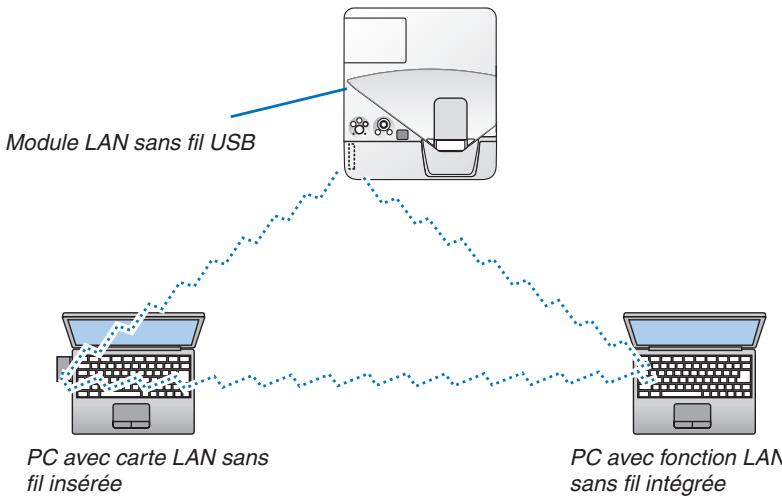

• Connecteur RJ-45 intégré pour raccordement à un réseau cable, ainsi que possibilité de connexion par réseau sans fil

Le connecteur RJ-45 est un composant standard. Une unité LAN sans fil USB est requise pour les connexions à un réseau sans fil.

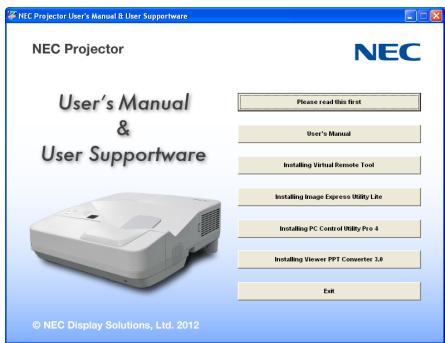

• Logiciels inclus dans le CD-ROM fourni (User Supportware)

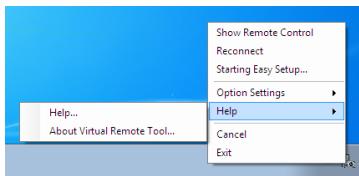

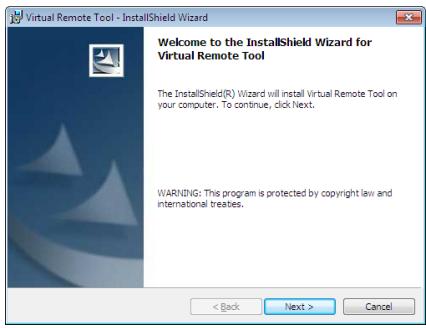

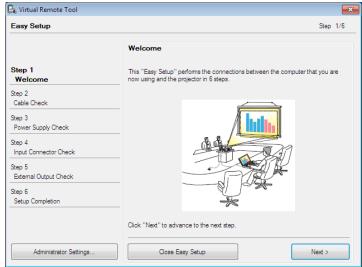

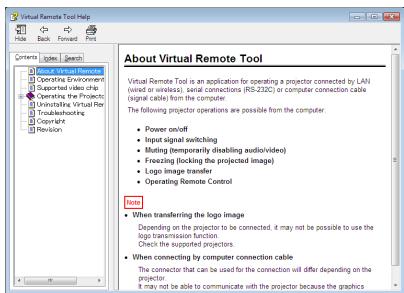

Le projecteur NEC fourni comporte quatre programmes : Virtual Remote Tool, Image Express Utility Lite (pour Windows/Mac OS), PC Control Utility Pro 4 (pour Windows)/5 (pour Mac OS), et Viewer PPT Converter 3.0.

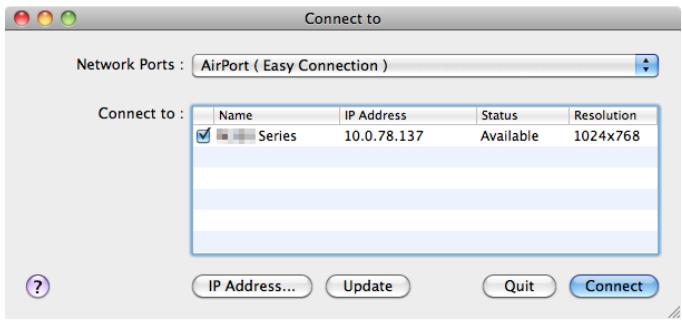

L'application Image Express Utility Lite (pour Windows) peut etre demarrree depuis une memoire USB disponible dans le commerce ou une carte SD sans avoir besoin de l'installer sur voote ordinateur.

• Fonctions MISE EN MARCHE AUTO ACTIVÉE et MARCHE AUTO DÉS

Les fonctions DEMARRAGE DIRECT, MARCHE AUTO ACT(COMP.), MARCHE AUTO DES et MINUT. DESACTIVATION permettent d'éviter d'utiliser toujours le bouton POWER de la télécommande ou du boîtier du projecteur.

• Empêcher une utilisation non autorisée du projecteur

Des paramètres de sécurité intelligents améliorés pour une protection par mot-clé, un verrouillage du panneau de commande du boîtier, une rainure de sécurité et une ouverture à chaîne de sécurité empêchent un accès et des réglages non autorisés et dissuadent le vol.

Haute résolution allant jusqu'à WUXGA*3

Affichage haute résolution, compatible jusqu'à WUXGA, résolution native XGA (UM330X/UM280X)/WXGA (UM330W/UM280W).

*3 Lorsque le MODE WXGA est ACTIVE.

• Compatible avec CRESTRON ROOMVIEW

Le projecteur est compatible avec CRESTON ROOMVIEW, permettant à de multiples appareils connectés au réseau d'être gérés et contrôleés depuis un ordinateur ou un contrôleur.

A propos de ce mode d'emploi

La maniere la plus rapide d'installer l'appareil est de prendre du temps et de procéder correctementès la première fois. Prenez maintainant quelques minutes pour parcourir le mode d'emploi. Cela sera du temps de gagné plus tard. Au début de chaque section du manuel, se trouve une vue d'ensemble. Si la section ne correspond pas, passez à la suivante.

3 Nomenclature du projecteur

Haut et côté écran du projecteur

* Cette encoche de sécurité est compatible avec le système de sécurité MicroSaver®.

Côté panneau de bornes du projecteur

Retirer et fixer le cache-câbles

Après avoir terminé les connexions, fixez le cache-câbles fourni pour cacher correctement les câbles.

ATTENTION :

Assurez-vous de bien serrer les vis après avoir fixe le cache-cables. Si cette consigne n'est pas respectee, le cache-cables pourrait se detacher et tomber, ce qui pourrait entraîner des blessures ou l'endommagement du cache-cables.
- Ne mettez pas de câbles tressés dans le cache-câbles. Cela pourrait endommager le cable d'alimentation et provoquer un incendie.
- Ne déplacez pas le projecteur en le tenant par le cache-câbles ou n'exerce pas de force excessive sur le cachecâbles. Cela pourrait endommager le cache-câbles et entraîner des blessures.

Retirer le cache-câbles

Outil nécessaire :

• Tournevis Phillips (cruciforme) d'environ 9 cm/4 pouces de long

1. Desserrez les vis du cache-cables jusqu'à ce que le tournevis Phillips tourne dans le vide

2. Retirez le cache-cables.

Poussez légarement le cache-cables vers le haut et tournez-le pour le défaire.

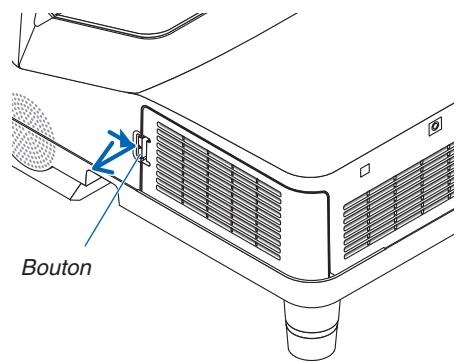

Tirez le cache-cables en appuyant et en maintainant la piece en forme de flèche

Si vous trouvez qu'il est trop difficile de defaire le cachecables, essayez en le tenant légrement vers le haut.

Fixer le cache-câbles

1. Alignez les quatre ergots du cache-câbles avec les rainures du projecteur et puissez le cache-câbles jusqu'à ce qu'il soit clipse.

REMARQUE:

• Veillez à ne pas coincer de câbles entre le cache-câbles et le projeteur.

• Serrez les vis du cache-cables.

Assurez-vous de bien serrer les vis.

\section*{Caracteristiques principales}

1. Touche (POWER) ( page 16, 26)
2. Voyant POWER ( page 15, 16, 26, 126)
3. Voyant STATUS ( page 126)
4. Voyant LAMP ( page 120, 126)
5. Touche ECO ( page 29)
6. Touche SOURCE ( page 18)
7. Touche AUTO ADJ. ( page 25)
8. Touche MENU Button (→ page 73)
9. Touches / Volume / Touches Keystone ( page 23, 25)
10. Touche ENTER (→ page 73)
11. Touche EXIT (→ page 73)

\section*{Caracteristiques du panneau de bornes}

1. Connecteur d'entrée de composant / COMPUTER IN (Mini D-Sub à 15 broches) ( page 106, 110)
2. Mini prise COMPUTER AUDIO IN (Stereo Mini) ( page 106, 110)
3. Connecteur HDMI 1 IN (Type A) ( page 106, 111)
4. Connecteur HDMI 2 IN (Type A) ( page 106, 111)
5. Port USB (PC) (Type B) ( page 40, 41, 106)
6. Connecteur MONITOR OUT (COMPUTER) (Mini D-Sub à 15 broches) ( page 108)
7. Mini prise AUDIO OUT (Stereo Mini) ( page 108)
8. Connecteur S-VIDEO IN (Mini DIN à 4 broches) ( page 109)
9. ConnecteurVIDEO IN (RCA) ( page 109)
10. VIDEO/S-VIDEO AUDIO IN L/MONO, R (RCA) ( page 109)
11. Port LAN (RJ-45) ( page 112)

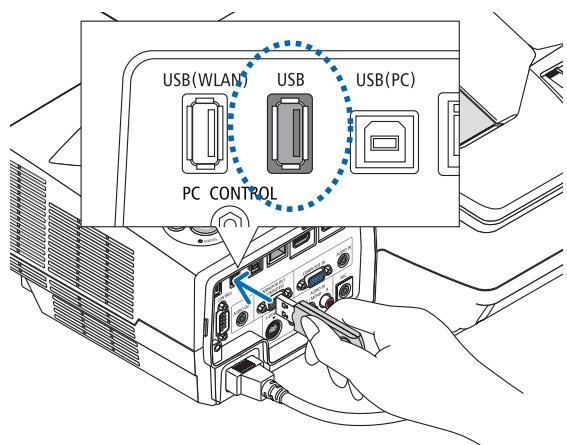

12. Port USB (Type A) ( page 64)

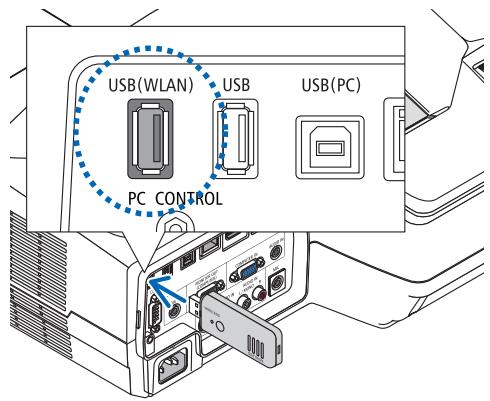

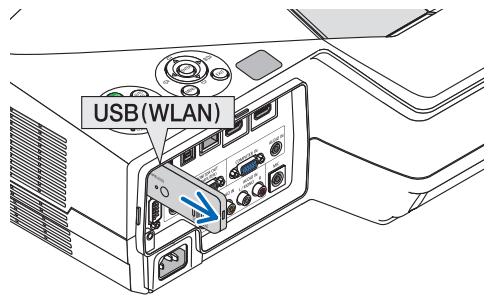

13. Port USB (WLAN)
    (Pour le module LAN sans fil USB en option) ( page 113)

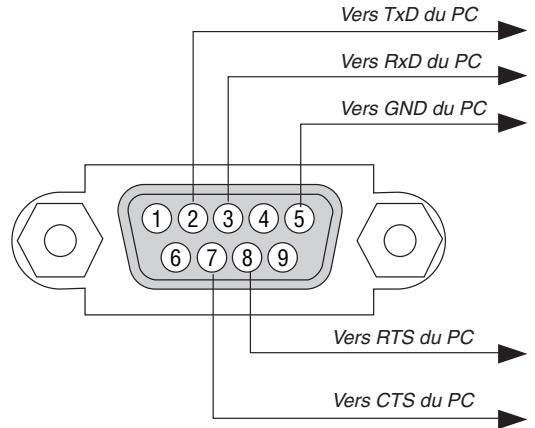

14. PC CONTROL Port [PC CONTROL] (D-Sub à 9 broches) ( page 134)

Utiliser ce port pour connecter un PC ou un système de commande. Ceci vous permet de contrôle le projecteur à l'aide d'un protocole de communication série. Si vous écrivez votre propre programme, les codes habituels de commande par PC se trouvent à la page 134.

1. Prise d'entrée MIC (mini monaurale) ( page 61)

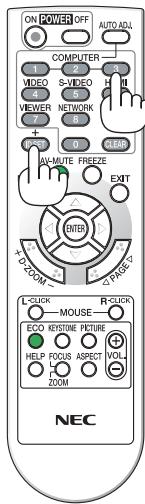

Nomenclature de la télécommande

1. Emetteur infrarouge ( page 10)
2. Touche POWER ON ( page 16)
3. Touche POWER OFF ( page 26)
   4, 5, 6. Touche COMPUTER 1/2/3
   (→ page 18)
   (La touche COMPUTER 2/3 n'est pas disponible.)
4. Touche AUTO ADJ. ( page 25)
5. Touche VIDEO ( page 18)
6. Touche S-VIDEO ( page 18)

7. Touche HDMI (→ page 18)

8. Touche VIEWER ( page 18, 62)

9. Touche NETWORK (→ page 18)
10. Touche USB DISPLAY (→ page 18)

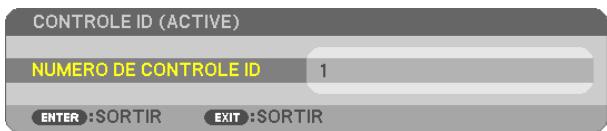

11. Touche ID SET ( page 91)
12. Touche Numeric Keypad/Touche CLEAR ( page 91)
13. Touche FREEZE ( page 28)
14. Touche AV-MUTE ( page 28)
15. Touche MENU (→ page 73)
16. Touche EXIT (→ page 73)
17. Touche ▲▼▲▶ (→ page 73)
18. Touche ENTER (→ page 73)
19. Touche D-ZOOM (+)(-) ( page 28)
20. Touche MOUSE L-Click* ( page 40)
21. Touche MOUSE R-Click* ( page 40)
22. Touche PAGET ( page 40)
23. Touche ECO ( page 29)
24. Touche KEYSTONE ( page 24)
25. Touche PICTURE ( page 79, 81)
26. Touche VOL. (+)(-) ( page 25)
27. Touche ASPECT ( page 84)
28. Touche FOCUS/ZOOM
    Le bouton ZOOM affiche la barre de ZOOM NUMERIQUE. ( page 22, 86) Le bouton FOCUS ne fonctionne pas sur cette gamme de projecteurs.

29. Touche HELP ( page 99)

30. Les touches MOUSE L-CLICK et MOUSE R-CLICK ne fonctionnent que lorsqu'un cable USB est connecté à votre ordinateur.

Installation des piles

1 Appuyer fermement et-retirer le couvercle des piles enle faisant glisser.

2 Installé des piles neuves (AAA). S'assurer de respecter la polarité (+/−) des piles.

3 Remetre le couvercle des piles en le faisant glisser, jusqu'à ce qu'il s'emboite. Ne pas mélanger différents types de piles ou des neuves avec des ancériennes.

Précautions se rapportant à la télécommande

Manipuler la télécommande avec précaution.
- Si la télécommande est mouillée, l'essayer immédiatement.
- Evitar toute chaleur chaleur excessive et l'humidité.
- Ne jamais court-circuiter, chauffer ou démonter les piles.
- Ne jamais jeter les piles au feu.
- Si la télécommande n'est pas utilisé pendant une longue période,steroler les piles.
- S'assurer de respecter la polarité (+/-) des piles.
- Ne pas utiliser des piles neuves et des piles usagées en même temps et ne pas utiliser des piles de différents types ensemble.
- Mettre les piles usagées au rebut d'parés la réglementation locales.

Portée de fonctionnement de la télécommande sans fil

• Le signal infrarouge fonctionne par ligne-de-visée jusqu'à une distance d'environ 22 pieds/7m et dans un angle de 60 degrés depuis le capteur de télécommande du boîtier du projecteur.
• Le projecteur ne réagira pas s'il y a des objets entre la télécommande et le capteur ou si une lumière intense tombe sur le capteur. Des piles usées empêchent également la télécommande de faire fonctionner correctement le projecteur.

Systèmes d'exploitation compatibles avec les logiciels compris sur le CD-ROM fourni

Noms et fonctions des logiciels fournis

Nom du logiciel	Fonctions

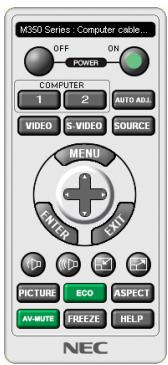

Virtual Remote Tool (Windows uniquement)	Ce logiciel s'utilise pour contrôler la fonction ACTIVE/DESACT. du projecteur, ainsi que pourCHOISIR LA SOURCE DU PROJECTEUR à partir de l'ordinateur, par l'inté-médiaire du cable d'ordinateur fourni (VGA) ou autres. (→ page 34)

Nom du logiciel

Fonctions

Image Express Utility Lite Image Express Utility Lite pour Mac OS

·Ce logiciel vous permit de projeter l'image affichée sur l'écran de votre ordi-nateur grâce à un cable USB ou par réseau cable/sans fil. Aucun cable video pour ordinateur (VGA) n'est requis. (→ page 41, page 54) ·Ce logiciel peut également servir à contrôler la fonction ACTIVE/DESACT. du projecteur, ainsi que pourCHOISIR LA SOURCE DU PROJECTEUR à partir de l'ordina-teur. ·La fonction Geometric Correction Tool (GCT) vous permit de corriger la distorsion des images projetées sur un mur courbé. (→ page 59) * « L'Affichage USB » et les fonctions « GCT » ne sont pas compatibles sous Mac.

Nom du logiciel	Fonctions
PC Control Utility Pro 4 PC Control Utility Pro 5 (pour Mac OS)	Ce logiciel permet de commander le projecteur à partir de votre ordinateur, lorsque ceux-ci sont connectés par un réseau local (câblé ou sans fil), ou par cable série. (→ page 50)

Nom du logiciel	Fonctions
Viewer PPT Converter 3.0 (Windows uniquement)	Ce logiciel permet de convertir des fischiers créés sous PowerPoint en fischiers au format JPEG, pouvant être affichés grâce à la fonction d'affichage du projecteur lorsqu'une<mémoire USB est insérée dans le projecteur. (→ page 70)

REMARQUE:

• Image Express Utility Lite ne supporte pas le « mode Meeting » de Image Express Utility 2.0 inclus dans nos autres modèles.

Service de téléchargement

Pour plus de détails concernant la mise à jour de ces logiciels, veuillez visitor notre site internet :

URL : http://www.nec-display.com/dl/en/index.html

Systèmes d'exploitation

Les systèmes d'exploitation suivants sont compatibles avec l'application Image Express Utility Lite. Pour plus de détails concernant les autres logiciels, reportez-vous à la fonction d'aide en ligne correspondante.

[Windows]

Systèmes d'exploitation supportés	Windows 7 Edition Familiale Basique Windows 7 Edition Familiale Premium Windows 7 Professionnel Windows 7 Edition Intégrale Windows 7 Enterprise Windows Vista Edition Familiale Basique Windows Vista Edition Familiale Premium Windows Vista Business Windows Vista Edition Intégrale Windows Vista Enterprise Windows XP Edition Familiale (version 32 bits) avec Service Pack 3 ou plus récent Windows XP Professionnel (version 32 bits) avec Service Pack 3 ou plus récent • La fonction d'économie d'énergie de Windows n'est pas supportée.
Proesseur	• Windows 7 / Windows Vista Pentium M 1,2 GHz équivalent ou supérieur requis Double cœur 1,5 GHz ou supérieur recommendé • Windows XP Pentium M 1,0 GHz équivalent ou supérieur requis Double cœur 1,0 GHz ou supérieur recommendé
Mémoire	• Windows 7 / Windows Vista 512 Mo ou plus requis 1 Go ou plus recommandé • Windows XP 256 Mo ou plus requis 512 Mo ou plus recommandé • Une mémoire plus importante pourrait être requise pour utiliser simultané-ment des applications additionnelles.
Carte graphique	• Windows 7 / Windows Vista Un résultat « Graphique » de 3.0 ou plus en fonction de l « Index d'expérience Windows » estCOMMANDÉ.
Environnement réseau	Réseau local câblé ou sans fil compatible avec la norme TCP/IP (* Utilisez un dispositif de connexion réseau sans fil se conformant au standard Wi-Fi.)
Résolution	• Windows 7 / Windows Vista SVGA (800 × 600) ou plus requis XGA (1024 × 768) recommandé • Windows XP VGA (640 × 480) ou supérieur requis XGA (1024 × 768) recommandé 1024 points × 768 lignes recommandés 1024 points × 768 lignes - 1280 points × 800 lignes recommandés (UM330W/ UM280W)
Nombre de couleurs à l'écran	Hautes couleurs (15 bits, 16 bits) Couleurs vraies (24 bits, 32 bits) (recommendé) • Les résolutions à 256 couleurs ou moins ne sont pas supportées.

[Mac]

Systèmes d'exploitation compa-tibles	Mac OS X v10.6, v10.7
Processeur (CPU)	Processeur Intel® Core™ Duo 1,5 GHz ou supérieur recommendé Processeur Intel® Core™ 2 Duo 1,6 GHz ou supérieur recommendé * Power PC® n'est pas pris en charge
Mémoire	512 Mo ou plus requis
Environnement réseau	Réseau local cable ou sans fil compatible avec la norme TCP / IP requis Seules les unités de réseau local sans fil incluses dans Mac sont assurées de fonctionner avec Image Express Utility Lite. « Easy Connection » n'est compatible qu'avac un réseau local sans fil.
Résolution compatible	VGA (640 × 480) ou supérieur requis XGA (1 024 × 768) recommandé (1 024 × 768 – 1 280 × 800 recommandé pour UM330W/UM280W)
Couleurs compatibles à l'écran	Couleurs 16,70 millions requises

2. Projection d'une image (fonctionnement élémentaire)

Ce chapitre décrit comment allumer le projecteur et projeter une image sur l'écran.

1 Procedure de projection d'une image

Etape 1

• Connexion de l'ordinateur / Connexion du cable d'alimentation (→ page 15)

Etape 2

• Mise en marche du projecteur ( page 16)

Etape 3

• Sélection d'une source (→ page 18)

Etape 4

• Ajustement de la taille et de la position de l'image ( page 19)
• Correction de la distorsion trapezoidale [KEYSTONE] (→ page 23)

Etape 5

• Configuration de l'image et du son

• Optimiser automatiquement un signal d'ordinateur ( page 25)

• Augmentation ou diminution du volume ( page 25)

Etape 6

• Résolution d'une représentation

Etape 7

• Extinction du projecteur ( page 26)

Etape 8

Lors du déplacement du projecteur ( page 27)

2 Connexion de l'ordinateur / Connexion du cable d'alimentation

1. Connectez votre ordinateur au projeteur.

Cette section déscrit la procédure de base de connexion de l'ordinateur. Pour plus de détails concernant d'autres types de connexion, reportez-vous au chapitre « 6. Installation et connexions » page 106.

Connectez le cable de l'ordinateur (VGA) au connecteur COMPUTER IN du projecteur et au port correspondant sur l'ordinateur (mini D-Sub à 15 broches). Vissez les vis des deux connecteurs pour fixer le cable de l'ordinateur (VGA).

2. Connectez le cable d'alimentation fourni au projecteur.

Raccordez tout d'abord la fiche à trois broches du cable d'alimentation fourni dans la prise AC IN du projecteur, puis raccordez l'autre extrémité à une prise du secteur.

Levoyant d'alimentation du projecteur se met à clignoter pendant quelques secondes, puis s'allume en orange* (mode de veille).

Levoyant STATUS s'allume également en vert*.

• Ceci vaut également pour les deux voyants, lorsque [NORMAL] est besoin au niveau du paramètre [MODE VEILLE].
  Reportez-vous au chapitre Voyant d'alimentation.( page 126)

ATTENTION:

Certaines parties du projecteur peuvent se couver temporairement en surchauffe si le projecteur est eteint avec la touche POWER ou si l'alimentation eletrique est coupee pendant une utilisation normale du projecteur. Faites bien attention quand vous souveze le projecteur.

Mise sous tension du projecteur

• Appuyez sur la touche (POWER) sur le boitier du projecteur, ou sur la touche POWER ON de la télécommande.

L'indicateur POWER s'allumera en bleu et le projecteur sera prét à l'emploi.

ASTUCE:

• Lorsque le message « Projecteur verrouillé ! Taper votre mot de passer. » s'affiche,eci ci-dessus que la fonction de [SECURITE] est activée. ( page 31)

Après avoir allumé votre projecteur, assurez-vous que l'ordinateur ou la source video est en marche.

REMARQUE : Lorsqu'aucun signal d'entrée n'est accessible, l'avertissement « aucun signal » s'affiche (réglage d'usine).

Veille

Clignote

Allumé

( page 126)

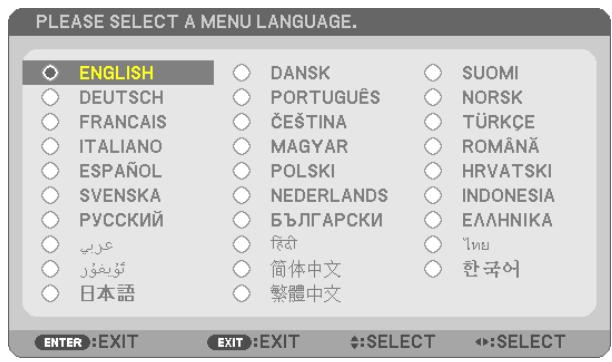

Remarque à propos de l'écran Startup (Ecran de sélection de la langue du menu)

Lorsque you allumez le projecteur pour la première fois, le menu de demarrage s'affiche. Ce menu you permit de selectionner l'une des 29 langues de menu.

Pour selectionner une langue pour le menu, suivre les etapes suivantes :

1. Utiliser la touche , , ou pour selectionner l'une des 29 langues du menu.

2. Appuyer sur la touche ENTER pour executer la selection.

Après cette opération, on peut continuer avec l'utilisation du menu.

Si vous le souhaitez, vous pouvez selectionner la langue du menu ulterieurement.

( [LANGUE] pages 75 et 88)

REMARQUE:

• Lorsque l'alimentation est coupée puis brusquement rétable à l'aide d'une réglette ou d'un disjoncteur.

Veuillez patienter pendant 1 seconde au moins avant de rallumer l'appareil après avoir coupé le courant.

Vous risqueriez en effet de couper totalement l'alimentation du projecteur. (La DEL d'alimentation ne s'allumera pas.)

Dans ce cas, débranchez le cable d'alimentation, puis rebranchez-le. Allumez l'appareil.

• Si l'un des cas suivants se produit, le projeteur ne s'allumera pas.

• Si la température interne du projecteur est trop élevé, le projecteur detecte une température anormalement élevé. Dans ces conditions le projecteur ne s'allumera pas afin de protégger le système interne. Si cela se produit, attendre que les composants internes du projecteur soient refroidis.

• Lorsque la lampe atteint la fin de sa durée d'utilisation, le projecteur ne s'allumera pas. Si cela se produit, remplacer la lampe.
• Si levoyant STATUS s'allume en orange lorsqu'on appuie sur la touche de mise en marche, ceci indique que la fonction [VER. PANNEAU COMMANDE] est activée. Annulez cette fonction de verrouillage en la désactivant. ( page 90)

• Si la lampe ne s'allume pas et si levoyant STATUS clignote et s'esteint par cycle de six fois, attendre une minute complete, puis allumer le projecteur.

• Lorsque la touche POWER clignote en bleu par courts intervalles, l'appareil ne peut etre eteint en appuyant sur la touche d'alimentation.

• Immediatement après la mise sous tension du projecteur, l'écran risque de clignoter. Ceci est normal. Attendre 3 à 5 minutes jusqu'à ce que l'éclairage de la lampe se stabilise.
• Veuillez patienter quelques instants au démarrage du projecteur, avant que l'intensité lumineuse de la lampe n'atteigne sa valeur normale.
• Si vous activé le projecteur immédiatement après avoir étéint la lampe ou lorsque la température est élevée, le ventilateur tourne et aucune image n'est affichée pendant quelques temps, puis le projecteur affiche de nouveau une image.

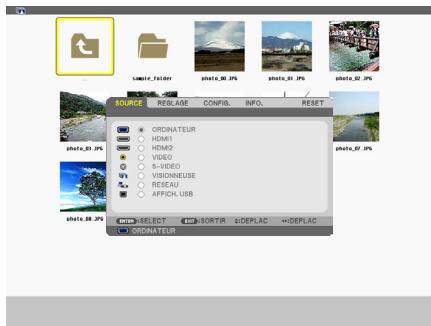

Sélection d'une source

Sélection de la source ordinaire ou video

REMARQUE: Allumer l'ordinateur ou le magnétoscope connecté au projecteur.

Détection automatique du signal

Appuyez une fois sur la touche SOURCE. Le projecteur recherche une source d'image disponible connectée, avant de l'afficher. La source connectée sera commutée de la façon suivante :

ORDINATEUR HDMI1 HDMI2 VIDEO S-VIDEO VISION-NEUSE AFFICH. USB ORDINATEUR ...

• Lorsque l'écran SOURCE est affché, vous pouvez appuyer plusieurs fois sur la touche SOURCE pour sélectionner la source d'entrée.

ASTUCE: S'il n'y a peu signal d'entrée presente, l'entrée sera sautée.

Utilisation de la télécommande

Appuyez sur l'une des touches COMPUTER 1, HDMI, VIDEO, S-VIDEO, VIEWER, NETWORK ou USB DISPLAY.

REMARQUE: Le bouton HDMI sur la télécommande est fait pour alterner entre « HDMI1 » et « HDMI2 ». La première pression sur le bouton fait toujours basculer le projecteur sur HDMI 1 IN. Une deuxieme pression bascule alors sur HDMI 2 IN. S'il n'y a qu'une seule source HDMI connectee au projecteur, il est recommancede placer ce signal sur l'entrée HDMI 1 IN.

Selection de la source par défaut

Vous pouvez définir une source par défaut de façon qu'elle s'affiche chaque fois que le projecteur est mis en marche.

1. Appuyer sur la touche MENU.

Le menu s'affiche.

1. Appuyez deux fois sur la touche pour sélectionner [CONFIG.] et appuyez sur la touche ou la touche ENTER pour sélectionner [GENERALITES].
2. Appuyez quatre fois sur la touche pour selectionner [OP-TIONS(2)].
3. Appuyez cinq fois sur la touche pour selectionner [SEL. SOURCE/DEFAULT] et appuyez sur la touche ENTER.

L'écran [SEL. SOURCE / DEFAULT] s'affiche. (→ page 95)

1. Sélectionnez la source que vous souhaitezdéfinir par défaut et appuyez sur latouche ENTER.
2. Appuyez plusieurs fois sur la touche EXIT pour fermer les menu.
3. Redémarrez le projeteur.

La source que vous avez sélectionné à l' étape 5 s'affiche.

REMARQUE: même lorsque l'option [AUTO] est activée, l'option [RESEAU] ne sera pas automatiquement sélectionnée. Sélectionnez l'option [RESEAU] pour activer le réseau en tant que source par défaut.

ASTUCE :

• Lorsque le projecteur est en mode veille, l'envoi d'un signal de l'ordinateur depuis un ordinateur connecté à l'entrée COMPUTER IN mettra le projecteur en marche et projettera simultanément l'image de l'ordinateur. ([MARCHE AUTO ACT(COMP.)] page 95)
• Sous Windows 7, une combinaison des touches Windows et P vous permet de configurer rapidement et aisément l'affichage externe.

Ajustement de la taille et de la position de l'image

Utilisez le pied à inclinaison, la fonction de zoom ou l'anneau de l'objectif pour régler la taille et la position de l'image.

Dans ce chapitre, les dessins et les cables ont ete omis pour plus de clarté.

Réglage de la position horizontal / verticale (→ page 20)	Réglage de la mise au point [Anneau de l'objet] (→ page 20)
Réglage précis de l'inclinaison gauche et droite [Pied à inclinaison réglabre] (→ page 21)	Réglage précis de l'inclinaison verticale [Pied à inclinaison réglabre] (→ page 21)
Réglage de la taille [Zoom numérique] (→ page 22)	Correction de la distorsion trapézoidal [Keystone]* (→ page 23)

• Si vous désirez effectuer une correction manuelle de la distorsion trapézoidale, reportez-vous au chapitre « 6 Correction manuelle de la distorsion trapézoidale » à la page 23.

Réglage de la position horizontale / verticale

La distance de projection peut afferter la taille et la hauteur de l'image projetée. Avant d'instructor le projecteur, déterminez la distance de projection en vous reportant à la section « Réglage de l'écran et du/projecteur » (→ page 103, 104) Il est recommendé d'afficher la procédure de test pendant le réglage de l'image. (→ page 92)

1. Déplacez le projecteur d'avant en arrêté et vers la gauche et la droite de sorte que l'image s'adapte à la largeur de l'écran.

Vou puez réduire la taille de l'image à 70% en utilisant l'options [ZOOM NUMERIQUE] dans le menu.

1. Placez le projecteur de sorte qu'il soit parallèle à l'écran.

Si le haut et le bas de l'image ne sont pas parallètes, tournez légèrement le projecteur afin de l'ajuster. Si l'image sort de l'écran, déplacez-la jusqu'à la ligne centrale de l'écran.

Réglage de la mise au point (Anneau de l'objetif)

• Tournez l'anneau de l'objet jusqu'à atteindre la(Meilleure mise au point.

Réglage de l'inclinaison (Pied à inclinaison régrible)

Réglage de l'inclinaison gauche et droite

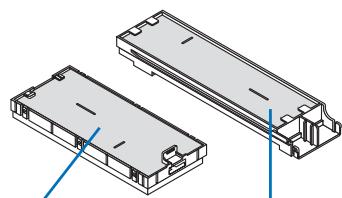

1. Retirez les cales d'ecartement.

Faites tourner le pied à inclinaison régable dans le sens des aiguilles d'une montre pour le desserrer (gauche et droite).

• Le projeteur peut être mis en place avec les cales d'écartement fixées. Gardez les cales d'écartement.

2. Tournez le pied à inclinaison réglable pour régler l'inclinaison gauche et droite.

REMARQUE:

• N'allongez pas le pied à inclinaison réglabre au-delà de sa limite de hauteur (18 mm / 0,7 pouces). Cela pourrait faire sortir le pied à inclinaison réglabre du projecteur.
  Fixez la cale d'ecartement à chaque pied à inclinaison régable lorsque vous déplacez le projecteur.

Réglage précis de l'inclinaison verticale

1. Retirez les cales d'ecartement.

2. Faites tourner le pied à inclinaison régliable de chaque côté pour régler avec précision la hauteur.

REMARQUE:

• N'utilisez pas le pied à inclinaison régable pour des usages autres que ceux initialement prévus.

Des usages non appropriés tels que l'utilisation du pied à inclinaison régliable pour porter ou suspendre le projecteur (au mur ou au plafond) peuvent endommager le projecteur.

Réglage de la taille [Zoom numérique]

Utilisez la télécommande pour régler avec précision la taille de l'image.

1. Appuyez sur le bouton FOCUS/ZOOM de la télécommande.

La barre ZOOM NUMERIQUE s'affiche.

1. Appuyez sur le bouton ou pour effectuer un zoom précis vers l'avant ou l'arrière.
2. ÀpRES avoir terminé le réglage, appuyez sur le bouton EN-TER.

La barre ZOOM NUMERIQUE disparait.

Correction manuelle de la distorsion trapézoidale

Si l'écran est incliné verticalément, la distorsion trapézoidale s'agrandit. Veuillez suivre la procédure pour régler manuellement la distorsion du trapèze.

REMARQUE:

• La correction trapézoidal peut rendre l'image légèrement floue car cette correction est effectué de manière électronique.
• La gamme de correction trapézoidal peut être rendue plus étroîte, selon le signal ou la sélection de son rapport d'aspect.

Réglage avec les touches du boîtier

1. Appuyer sur la touche ou lorsque,aucun menu n'est affchéé

La barre keystone s'affichera.

2. Utilisez la touche ou pour corriger la distorsion trapézoidale.

La barre keystone se fermera au bout d'un moment.

3. Appuyez sur la touche ENTER.

La barre keystone se fermera.

REMARQUE:

• Lorsque le menu est affché, l'opération ci-dessus n'est pas disponible. Lorsque le menu est affché, appuyer sur la touche MENU pour fermer le menu et démarrer la correction trapézoidale.

A partir du menu, sélectionner [CONFIG.] [GENERALITES] [KEYSTONE]. Les changements peuvent être sauvégardés avec [SAUVEGARDE KEYSTONE]. (→ page 86)

• Keystone ne peut être commandé à l'aide des touches ▲ ou ▼ lorsque la VISIONNEUSE est utilisé.

Réglages avec la télécommande

1. Appuyer sur la touche KEYSTONE.

La barre Keystone s'affiche

2. Utilisez la touche ou pour corriger la distorsion keystone.

Réglez de manière à ce que les côtés croit et gauche soient parallètes.

3. Appuyez sur la touche EXIT.

La barre Keystone se referme.

7 Optimisation automatique d'un signal d'ordinateur

Ajustement de l'image à l'aide du réglage automatique

Optimisation automatique d'une image d'ordinateur. (ORDINATEUR)

Appuyez sur la touche AUTO ADJ. pour optimiser une image d'ordinateur automatiquement.

Cet ajustement peut s'avérer nécessaire lorsque vous connectez votre ordinateur pour la première fois.

[Mauvaise image]

[Image normale]

REMARQUE:

Cerains signaux peuvent nécessiter du temps pour s'afficher ou peuvent ne pas etre affiches correctement.

• Si l'opération de réglage automatique ne peut pas optimiser le signal d'ordinateur, essayez d'ajuster [HORIZONTAL], [VERTICAL], [HORLOGE] et [PHASE] manuellement. (→ page 82, 83)

Augmentation ou diminution du volume

Le niveau sonore du haut-parleur ou de la sortie audio peut etre regle.

ASTUCE : Lorsque aucun menu n'apparait, les touches « et » sur le boîtier du projecteur contrôle le volume.

REMARQUE:

• La commande de volume n'est pas disponible avec le touche ou lorsqu'une image est agrandie à l'aide du touche D-ZOOM (+) ou lorsque le menu est affchéé.
• Le volume ne peut être commandé à l'aide des touches ou lorsque la VISIONNEUSE est utilisé.

ASTUCE: Vous ne pouvez pas régler le volume du [BIP]. Pour désactiver le [BIP] à partir du menu, Sélectionnez [CONFIG.] → [OPTIONS(1)] → [BIP] → [DESACT.].

Extinction du projecteur

Pour eteindre le projecteur :

1. Appuyer d'abord sur la touche (POWER) sur le projecteur ou sur la touche POWER OFF de la télécommande.

Le message de confirmation sera affché.

2. Appuyer ensuite sur la touche ENTER ou de nouveau sur la touche (POWER) ou POWER OFF.

La lampe s'eteint et le projecteur entre en mode veille. En mode veille, le voyant POWER s'allume en orange et le voyant STATUS s'allume en vert si [NORMAL] est selectionné comme [MODE VEILLE].

ATTENTION:

Certaines parties du projecteur peuvent se couver temporairement en surchauffe si le projecteur est eteint avec la touche POWER ou si l'alimentation eletrique est coupee pendant une utilisation normale du projecteur. Faites bien attention quand vous soulevez le projecteur.

REMARQUE:

• Lorsque la touche POWER clignote en bleu par courts intervalles, l'appareil ne peut être éteint.
  Lappre ne pourra pas et eint pendant au moins 60 secondes juste apres sa mise en marche et l'affichage d'une image.
• Ne coupez pas l'alimentation du projecteur pendant les 10 secondes qui seront un changement de réglages ou de paramétres et la fermeture du menu. Vous risquieriez de perdre vos réglages et paramétres.

Lors du déplacement du projecteur

Préparation: Assurez-vous que le projecteur est étant.

1. Debrancher le cable d'alimentation.

2. Déconnecter tous les autres cables.

3. Retirez toute clé mémoire USB ou le module LAN sans fil se trouvant éventuelles insérés dans le projeteur.

3. Fonctions pratiques

Coupure de l'image et du son

Appuyer sur la touche AV-MUTE pour couper l'image et le son pendant une courte période. Appuyer à nouveau pour restaurer l'image et le son.

La fonction économique d'énergie du projecteur est activée 10 secondes après que l'image soit éteinte.

En conséquence, la puissance de la lampe se trouve réduite.

REMARQUE:

• Bien que l'image soit éteinte, le menu apparait toujours à l'écran.
• Le son provenant de la prise AUDIO OUT (stéreo mini) peut être désactivé.
• Mème lorsque la fonction économique d'énergie est activée, la puissance de la lampe peut temporarientement être rétablie à son niveau d'origine.
• Pour restaurer l'image, même si vous appuyez sur la touche AV-MUTE aussitôt après le démarrage de la fonction économique d'énergie, la luminosité de la lampe peut ne pas être rétablie à son niveau d'origine.

Gel d'une image

Appuyer sur la touche FREEZE pour geler une image. Appuyer à nouveau pour reprendre le mouvement.

REMARQUE: L'image est gelée mais la lecture de la video originale continue.

Agrandissement d'une image

Il est possible d'agrandir l'image jusqu'à quatre fois.

REMARQUE : L'agrandissement maximal peut être inférieur à quatre selon le signal.

Pour ce faire :

1. Appuyer sur la touche D-ZOOM (+) pour agrandir l'image.

Pour déplacer l'image agrandie, utiliser les touches , , ou

2. Appuyer sur la touche ▲▼◁▶.

La zone de l'image agrandie est déplacée

3. Appuyer sur la touche D-ZOOM (-).

A chaque pression de la touche D-ZOOM (-) , l'image est réduite.

REMARQUE:

• L'imagé est agrandie ou réduite au centre de l'écran.
• Afficher le menu annulera l'agrandissement en cours.

Modification du Mode Eco / Vérification du mode d'économie d'énergie Utilisation du Mode Éco [MODE ECO]

Le MODE ECO ([NORMAL] et [ECOLOGIQUE]) permet de prolonger la durée de vie de la lampe, tout en diminuant la consommation de courant et les émissions de CO_2 .

Il est possible deCHOIsir un des quatre modes de luminosite suivants : [DESACT.], [ECO AUTO], [NORMAL] et [ECOLOGIQUE].

[MODE ECO]	Description	Etat du tímoin LAMP
[DESACT.]	La luminosité de la lampe est de 100%.	LAMP®	Eteint
[ECO AUTO]	Le mode de consommation d'énergie de la lampe commute automatiquement entre les modes [DESACT.] et [NORMAL] en fonction du niveau de l'image.
	REMARQUE: Une gradation lumineuse peut être moins visible en fonction de l'image.
[NORMAL]	Consommation électrique de la lampe: environ 75 % de luminosite. La lampe durera plus longtemps en réduisant sa puissance.	LAMP®	Allumé en vert
[ECOLOGIQUE]	Consommation d'énergie de la lampe (environ 60 % de luminosite). La lampe durera encore plus longtemps que celle utilisée en NORMAL en en contrôlant la puissance appropriée. La puissance maximale est équivalente à la puissance en NORMAL.

Suivre la procédure suivante pour activer le [MODE ECO]:

1. Appuyer sur la touche ECO de la télécommande pour afficher l'écran de [MODE ECO].

2. Appuyez à plusieurs reprises sur la touche ECO pour sélectionner le mode désiré.

3. Les options disponibles changent à chaque pression sur la touche ECO.

DESACT. ECO AUTO NORMAL ECOLOGIQUE DESACT.

ASTUCE :

• Le symbole de feuille au bas du menu indique le mode ECO actuellément sélectionné.

REMARQUE:

• Le [MODE ECO] peut être changé à l'aide du menu.
  Sélectionner [CONFIG.] [GENERALITES] [MODE ECO].
• La durée de vie restante de la lampe et le nombre d'heures d'utilisation de la lampe peuvent être vérifiés dans [TEMPS D'UTILISATION]. Sélectionner [INFO.] → [TEMPS D'UTILISATION].
• Le projeteur est toujours en [NORMAL] pendant 90 secondes après que la lampe a été allumée et pendant que levoyant POWER clignote en bleu. L'etat de la lampe n'est pas affecté, même si [MODE ECO] est modifié pendant cette période.
  Le [MODE ECO] bascule automatiquement en mode [ECOLOGIQUE] lorsque le projecteur affiche un écran bleu, noir ou相对较 un logo pendant plus de 1 minute. Le projecteur revient à son paramétrage initial dés qu'un signal est accepté.
• Si le projecteur surchauffe en mode [DESACT], il se peut que le [MODE ECO] change automatiquement pour le mode [NORMAL] afin de protégger le projecteur. Lorsque le projecteur est en mode [NORMAL], la luminosité de l'image diminue. Lorsque le projecteur revient à une température normale, le [MODE ECO] revient à son paramétrage initial.
  Le symbole thermomètre [ ] indique que le [MODE ECO] est reglé automatiquement sur [NORMAL] car la température interne est trop élevée.
• Immediatement après le changement du [MODE ECO] de [ECOLOGIQUE] à [DESACT.], [ECO AUTO] ou [NORMAL], il se peut que la luminosité de la lampe diminue temporairement. Il ne s'agit pas d'un dysfonctionnement.

Test de l'effet d'économie d'énergie [COMPTEUR DE CARBONE]

Cette fonction permet d'afficher l'impact sur l'environnement des économies d'énergie, exprime en termes de réduction d'émissions de CO_2 (en kg), lorsque le [MODE ECO] du projecteur est régé sur [ECO AUTO], [NORMAL], ou [ECOLOGIQUE]. Cette fonction est appelée [COMPTEUR DE CARBONE]. Cette fonction est appelée [COMPTEUR DE CARBONE].

Deux messages sont disponibles: [ECO TOTALE DE CARB.] et [SESSION - ECONOMIE DE CARBONE]. Le message [ECO TOTALE DE CARB.] indique la réduction totale d'émissions de CO_2 , depuis la livraison du projecteur, jusqu'à la date actuelle. Il est possible de vérifier le [TEMPS D'UTILISATION] grâce au paramètre [INFO.] du menu. ( page 99)

Le message [SESSION - ECONOMIE DE CARBONE] indique la réduction d'émissions de CO_2 pendant la toute période d'activation du MODE ECO,ès la mise en marche et jusqu'à l'arrêt du projecteur. Le message [SESSION - ECONOMIE DE CARBONE] est affché conjointement avec le message [ETEINDRE L'APPAREIL / ETES-VOUS SUR(E)?] à l'arrêt du projecteur.

ASTUCE :

• La formule ci-dessous est utilisé pour calculer les réductions d'émissions de CO_2 .
  Réduction d'émission de CO_2 = (Puisance consommée lorsque MODE ECO est DESACT. - Puisance consommée lorsque MODE ECO est ECO AUTO/NORMAL/ECOLOGIQUE) × Facteur de conversion CO_2 . * Lorsque l'image est eteinte avec le bouton AV-MUTE, la réduction de l'émission de CO_2 augmentera également.
• Ce calcul de réduction d'émissions de CO2 est basé sur le rapport de l'OCDE intitulé « Emissions de CO2 dues à la combustion d'énergie, édition 2008 ».
• L' [ECO TOTALE DE CARB.] est calculée en fonction des économies enregistrées par intervalles de 15 minutes.
• Cette formule ne s'auplique pas à la consommation d'énergie ne dépendant pas du [MODE ECO].

Empêcher l'utilisation non autorisée du projecteur [SECURITE]

Un mot-clé peut être enregistré pour que le projecteur ne soit pas utilisé par une personne non autorisée à l'aide du Menu. Lorsqu'un mot-clé est activé, l'écran d'entrée du mot-clé s'affiche à l'allumage du projecteur. A moins que le mot-clé correct soit enregistré, le projecteur ne peut pas projeter d'image.

Le réglage de [SECURITE] ne peut pas été annulé en utilisant [RESET] depuis le menu.

Pour activer la fonction de Sécurité :

1. Appuyez sur la touche MENU.
   Le menu s'affiche.
2. Appuyez deux fois sur la touche pour selectionner [CONFIG.] et appuyez sur la touche ou la touche ENTER pour selectionner [GENERALITES].
3. Appuyez sur la touche pour selectionner [INSTALLATION].
4. Appuyez trois fois sur la touche pour sélectionner [SECURITE] et appuyez sur la touche ENTER.

Le menu DESACT./ACTIVE s'affiche.

1. Appuyez sur la touche pour selectionner [ACTIVE] et appuyez sur la touche ENTER.

L'écran [MOT-CLE DE SECURITE] s'affiche.

1. Taper une combinaison des quatre touches et appuyer sur la touche ENTER.

REMARQUE: La longueur du mot-clé doit être comprise entre 4 et 10 chiffres.

L'écran [CONFIRMER LE MOT-CLE] s'affiche.

1. Taper la même combinaison de touches et appuyer sur la touche ENTER.

L'écran de confirmation s'affiche.

1. Sélectionner [OUI] et appuyer sur la touche ENTER.

La fonction de SECURITE a ete activee.

Pourmettreleprojecteur en marchelorsque la fonction [SECURITE]est activée:

1. Appuyer sur la touche POWER.

Le projeteur s'allume et affiche un message indiquant que le projeteur est verrouillé.

1. Appuyer sur la touche MENU.

1. Taper le mot-clé correct et appuyer sur la touche ENTER. Le projecteur affiche une image.

REMARQUE: Le mode sécurité désactivée est conservé jusqu'à ce que l'appareil soit étant ou que le cable d'alimentation soit débranché.

Pour désactiver la fonction de SECURITE:

1. Appuyez sur la touche MENU.

Le menu s'affiche.

1. Sélectionner [CONFIG.] [INSTALLATION] [SECURITE] et appuyer sur la touche ENTER.

Le menu DESACT./ACTIVE s'affiche.

1. Sélectionner [DESACT.] et appuyer sur la touche ENTER.

L'écran MOT-CLE DE SECURITE apparait.

1. Taper le mot-clé et appuyer sur la touche ENTER.

Lorsque le mot-clé correct est entré, la fonction de SECURITE est désactivée.

REMARQUE: Si vous oubliez votre mot-clé, contacter votre vendeur. Notre vendeur vous donnera votre mot-clé en échange de votre code de requête. Notre de code de requête est affiché sur l'écran de Confirmation du mot-clé. Dans cet exemple, [NB52-YGK8-2VD6-K585-JNE6-EYA8] est un code de requête.

Utilisation d'un cable d'ordinateur (VGA) pour faire fonctionner le projecteur (Virtual Remote Tool)

Le logiciel « Virtual Remote Tool», compris sur le CD-ROM fourni avec votre projecteur NEC, permet d'afficher un écran de télécommande virtuelle (ou barre d'outils) sur l'écran de votre ordinateur.

Ceci vous permettra d'effectuer certaines opérations, comme la mise en marche ou à l'arrêt du projecteur, la sélection du type de signal par l'intémédiaire du cable video de l'ordinateur (VGA), cable série ou connexion LAN. Uniquement via une connexion série ou LAN, il est également utilisé pour envoyer une image au projecteur et l'enregistrer comme donnée de logo dans le projecteur. Une fois configuré, ce logo pourrait être verrouillé, afin d'éviter toute modification.

Fonctions de commande

Mise en marche/arrêt, sélection du signal, gel d'image, image en sourdine, audio en sourdine*, transfert d'un logo vers le projecteur, et commande à distance du projecteur depuis votre PC.

Ecran de télécommande virtuelle

Bardeutils

Ce chapitre présente un aperçu de l'utilisation du logiciel Virtual Remote Tool.

Pour plus de détails concernant l'utilisation du logiciel Virtual Remote Tool, consultez l'Aide en ligne à propos du logiciel Virtual Remote Tool. (→ page 39)

Etape 1: Installes le calculéi Virtual Remote Tool sur votre ordinateur. ( page 35)

Etape 2: Connectez le projecteur à votre ordinateur. ( page 37)

Etape 3: Lancez Virtual Remote Tool. ( page 38)

ASTUCE :

• Virtual Remote Tool peut être utilisé avec un réseau local et une connexion série. La connexion USB n'est pas prise en charge par le logiciel Virtual Remote Tool.
• Pour des renseignements sur la mise à jour de Virtual Remote Tool, consultez notre site Internet :

http://www.nec-display.com/dl/en/index.html

REMARQUE:

• Quand [ORDINATEUR] est sélectionné en tant que source, l'Écran de télécommande virtuelle ou la Barre d'outils s'affichent ainsi que votre écran d'ordinateur.
• Utilisez le cable d'ordinateur fourni (VGA) pour relier directement le connecteur COMPUTER IN au connecteur de sortie monitateur de l'ordinateur si vous désirez utiliser la fonction Virtual Remote Tool.

L'utilisation d'un commutateur ou d'autres cables que le cable fourni (VGA) risque de cause des problèmes de communication.

Câble de connexion VGA : Les Pins 12 et 15 sont nécessaires pour le DDC/CI.

• Virtual Remote Tool peut ne pas fonctionner correctement, en fonction des caractéristiques de votre ordinateur, ou de la version de votre carte ou pilote graphique.
• Pour utiliser Virtual Remote Tool sous Windows XP Edition Familiale et Windows XP Professionnel, « Microsoft .NET Framework Version 2.0 ou ultérieure » est nécessaire. Microsoft .NET Framework Version 2.0 ou ultérieure est disponible sur la page Internet de Microsoft. Téléchargez-le et installez-le sur votre ordinateur.
• Les données de logo (graphiques) pouvant être envoyées au projecteur avec Virtual Remote Tool représentent les restrictions suivantes :

(Uniquement via une connexion série ou LAN)

• Taille du fichier : Moins de 1 Mo
• Taille d'image (résolution):

UM330X/UM280X : Horizontale 1024 × verticale 768 points ou moins

UM330W/UM280W : Horizontale 1280 × verticale 800 points ou moins

• Nombres de couleurs : 256 couleurs ou moins

ASTUCE :

• Le connecteur COMPUTER IN du projeteur supporte la norme DDC/CI (Interface de Commande du Canal d'Affichage de Données).
  Le protocole DDC/CI est un interface standard utilise pour la gestion des communications bidirectionnelles entre un ordinateur et un écran/projecteur.

Etape 1: Installes Virtual Remote Tool sur votre ordinateur.

REMARQUE:

• Si vous désirez installer Virtual Remote Tool, votre compte d'utilisateur Windows devra disposcer des droits d'« Administrateur » (sous Windows 7, Windows Vista et Windows XP).
• Veuillez quitter tous les programmes en cours avant d'installer Virtual Remote Tool. L'installation du logiciel risquerait en effet d'échouer dans le cas contraire.

1 Introduire le CD-ROM fourni avec suaive projecteur NEC dans le lecteur CD-ROM de I'ordinateur.

La fenêtre du menu s'affiche ensuite.

ASTUCE:

Veuillez suivre la procédure suivante si la fenêtre de menu ne s'affiche pas.

Sous Windows 7

1. Cliquez le bouton « Demarrer » de Windows.
2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter »
3. Saisissez le nom de votre lecteur de CD-ROMs (par exemple : « Q:\») puis « LAUNCHER.EXE » dans le champ « Nom ». (par exemple : Q:\LAUNCHER.EXE)
4. Cliquez sur « OK »

La fenêtre du menu s'affiche ensuite.

2 Cliquez sur « Install Virtual Remote Tool » dans la fenêtre du menu.

L'installation démarre.

La fenêtre de Bienvenue s'affiche une fois l'installation terminée.

3 Cliquez sur « Next »

L'écran « END USER LICENSE AGREEMENT » s'affiche ensuite.

Veuillez lore la « END USER LICENSE AGREEMENT » dans sa totalité.

4 Si vous étés d'accord avec les termes du contrat, cliquez sur « I accept the terms in the license agreement», puis sur « Next »

• Laissez-vous ensuite guider par les consignes qui s'affichent à l'écran jusqu'à la fin de l'installation.
• La fenêtre de menu s'affiche en fin d'installation.

ASTUCE :

Pour désinstaller Virtual Remote Tool

Preparation :

Quittez Virtual Remote Tool avant de le désinstaller. Le compte Windows sous lequel s'effectue l'opération doit-disposer des droits d' « Administrateur » (Windows 7 et Windows Vista) ou d' « Administrateur de I'ordinateur » (Windows XP) afin de pouvoir désinstaller le logiciel Virtual Remote Tool.

- Sous Windows 7/Windows Vista

1 Cliquez sur « Demarrer», puis sur « Panneau de configuration »
Le fenêtre du Panneau de configuration s'affiche.
2 Cliquez sur « Désinstaller un programme » dans la rubrique « Programmes »
La fenêtre « Programmes et fonctionnalités » s'affiche.
3 Sélectionnez Virtual Remote Tool enclistuant dessus.
4 Cliquez sur « Désinstaller/Modifier » ou « Désinstaller »

• Lorsque la fenêtre de confirmation « Contrôle de compte d'utilisateur » s'affiche, cliquez sur « Continuer ». Suivez ensuite les consignes à l'écran pour terminer la désinstallation de l'application.

- Sous Windows XP

1 Cliquez sur « Demarrer», puis sur « Panneau de configuration »
La fenêtre du Panneau de configuration s'affiche alors.
2 Double-cliquez sur « Ajout/Suppression de programmes »
La fenêtre Ajout/Suppression de programmes s'affiche.
3 Cliquez sur Virtual Remote Tool dans la liste affichée, puis sur « Supprimer »
Suivez ensuite les consignes à l'écran pour terminer la désinstallation de l'application.

Etape 2: Connectez le projeteur à votre ordinateur

1 Utilisez le cable d'ordinateur fourni (VGA) pour relier directement le connecteur COMPUTER IN au connecteur de sortie monitateur de l'ordinateur.
2 Branchez le cable d'alimentation fourni à l'entrée AC IN du projecteur, puis à une prise du secteur. Le projecteur passse en état de voirie.

ASTUCE :

• La fenêtre « Easy Setup » s'affiche au premier démarrage de Virtual Remote Tool, et sert à naviguer parmi les connections

Etape 3: Lancez Virtual Remote Tool

Commencez en utilisant l'icone de raccourci

1 Double-cliquez sur I'icone de raccourci située sur le bureau de Windows.

Commencez à partir du menu Demarrer

• Cliquez sur [Demarrer] [Tous les programmes] ou [Programmes] [NEC projector User Supportware] [Virtual Remote Tool] [Virtual Remote Tool].

La fenêtre « Easy Setup » s'affiche au premier démarrage de Virtual Remote Tool.

Veuillez suivre les consignes à l'écran

L'écran Virtual Remote Tool s'afficheès la fin de la procédure de configuration rapide « Easy Setup »

REMARQUE:

Si [ECONOMIE D'ENERGIE] est selectionné dans [MODE VEILLE] à partir du menu, vous ne pouvez pas allumer le projecteur via le cable d'ordinateur (VGA) ou la connexion au réseau (réseau local cable/Réseau local sans fil).

ASTUCE :

L'ecran (ou la barre d'outils) Virtual Remote Tool peut etre lance sans avoir a passer par la fenetre « Easy Setup » Il suffit pour cela de cocher la case « Do not use Easy Setup next time » à l'étape 6 dans la fenetre « Easy Setup »

Quitter Virtual Remote Tool

1 Cliquez sur I'icone Virtual Remote Tool dans la Barre d'outils.

Un menu contextual s'affiche.

2 Cliquez sur « Exit »

La fenêtre Virtual Remote Tool se refère.

Consultation du fichier d'aide en ligne de Virtual Remote Tool

• Affichage de l'aide en ligne à partir de la barre de tâches

1 Cliquez sur I'icone Virtual Remote Tool dans la barre de taches lorsque Virtual Remote Tool est en marche.

Un menu contextual s'affiche.

1. Cliquez sur « Help »

L'écran d'aide en ligne s'affiche.

• Affichage de l'aide en ligne à partir du menu Demarrer.

• Cliquez sur le bouton « Demarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « Virtual Remote Tool » → puis « Virtual Remote Tool Help », dans cet ordre.

L'écran d'aide en ligne s'affiche.

7 Utilisation de la fonction de souris de votre ordinateur par l'intermédiaire de la télécommande du projecteur et du cable USB (Fonction de télécommande de la souris)

La fonction intégrée de télécommande de la souris vous permet d'utiliser les fonctions de la souris de votre ordinateur depuis la télécommande fournie, lorsque le projecteur est connecté à un ordinateur par l'intermédiaire d'un cable USB, disponible dans le commerce (compatible avec les specifications USB 2.0).

La fonction de télécommande de la souris est activée pour l'entrée ORDINATEUR pendant que l'écran de l'ordinateur est affchéé.

La fonction de télécommande de la souris n'est pas activée lorsque que vous gelez ou agrandissez une image.

Le fait de relier le projecteur à l'ordinateur par cable USB lance également la fonction d'affichage par USB.

REMARQUE:

• Le cable USB utilisé doit être compatible avec la norme USB 2.0
• La fonction de télécommande de la souris peut être utilisé avec les systèmes d'exploitation suivants : Windows 7, Windows XP ou Windows Vista
• Si le curseur de la souris ne se déplace pas normalement dans SP1 ou une version antérieure de Windows XP, procédez comme suit : Décocher la case Accroître la précision du pointeur située sous la barre coulissant de vitesse de la souris dans la boîte de dialogue Propriétés de la souris [Onglet Options du pointeur].
• Patientez au moins 5 secondes après avoir déconnecté le cable avant de le reconnectcer, et vice-versa. L'ordinateur risque en effet de ne pas détecter correctement la présence du cable USB en cas de connexion et déconnexion répetées rapidement.
• Utilisez un cable USB pour connecter l'ordinateur au projecteur après le démarrage de l'ordinateur. À défaut, l'ordinateur pourrait ne pas démarrer.

Utilisation de la souris de votre ordinateur depuis la télécommande

Yououpouvezactiverasourisdevoretore ordinateurdepuissela telerecommande

Touche PAGE / .Dereule la zone visible de la fenetre ou pour vous déplacer vers la diapositive precedente ou suivante dans PowerPoint sur votre ordinateur.

Touches ▲▼◇............Déplace le curseur de la souris sur votre ordinateur.

Touche MOUSE L-CLICK/ENTER.....Fonctionne comme le bouton gauche de la souris.

Touche MOUSE R-CLICK........Fonctionne comme le bouton croit de la souris.

REMARQUE:

• Lorsque vous faites fonctionner l'ordinateur à l'aide des touches ▲▼▲ ou ▷ avec le menu affché, ce dernier ainsi que le pointeur de la souris seront affectés. Fermez le menu et executéz l'opération de souris.

ASTUCE : Vous pouvez changer la vitesse du pointeur de la souris dans la boîte de dialogue Propriétés de la souris dans Windows. Pour plus d'informations, voir la documentation de l'utilisateur ou l'aide en ligne fournies avec votre ordinateur.

Projeter l'image affichée par l'écran de votre ordinateur sur le projecteur via la connexion USB (Affich. USB).

L'utilisation d'un cable USB (compatible avec les specifications USB 2.0) disponible dans le commerce pour connecter l'ordinaireur au projecteur youspermet de transfereur l'imagne affichee sur I'ecran de voire ordinateur pour I'afficher sur le projecteur. Il est eaglement possible de controler la fonction de mise en marche/arrêt du projecteur, ainsi que deCHOISIR LA SOURCE DU PROJECTEUR A partir de I'ordinateur, sans avoir besoin d'un cable d'ordinateur (VGA).

REMARQUE:

Pour que AFFICH. USB soit disponible sur Windows XP, le compte utilisateur Windows doit posseder le privilège « Administrateur »
- Affich. USB utilise les fonctions de Image Express Utility Lite containues sur le CD-ROM NEC Projector ( page 54). Le démarrage d'Affich. USB n'installe toute fois pas Image Express Utility Lite sur votre ordinateur. En effet, Affich. USB n'exécuté que les programmes du projeteur.
- Affich. USB ne fonctionne pas dans le [MODE VEILLE] de l' [ECONOMIE D'ENERGIE]. (→ page 94)
- Lorsque l'affich. USB est utilisé, le son est émis par la mini prise COMPUTER AUDIO IN (Stereo Mini). L' image et le son peuvent ne pas être synchronisés.

1. Démarrez l'ordinateur.

1. Branchez le cable d'alimentation à une prise du secteur, puis mettez le projecteur en mode de voirie.
2. Utilisez le cable USB pour connecter l'ordinateur au projecteur.

Le message « Le projeteur se trouve en mode de veille. Etablit la connexion ? » s'affiche à l'écran de l'ordinaireur.
- La fenêtre de contrôle de l'application Image Express Utility Lite s'affiche en haut de l'écran.

REMARQUE: Il est possible qu'une fenêtre « Exéciution automatique » s'affiche lorsque l'ordinateur déetecte la connexion du projeteur, en fonction des réglages actifs. Si cela se produit, cliquez sur la fenêtre « Start USB Display »

4. Cliquez sur « Oui »

Le projeteur s'allume, puis le message « Le projeteur est en cours de préparation. Veuillez patienter. » s'affiche à l'écran de l'ordinateur. Ce message disparaît après quelques secondes.

5. Utilisation de la fenêtre de contrôle.

(1) (Source). SélLECTIONNE une source d'entrée du projecteur.
(2) (Image).... Permet d'activer ou de désactiver la fonction AV-MUTE (déspectiver l'image) et d'activer ou de désactiver la fonction FREEZE (gel d'image).
(3) (Son) ....... Permet d'activer ou de désactiver la fonction AV-MUTE (déspectiver l'image), de dire un son et d'augmenter ou de diminuer le volume sonore.
(4) (Autres) .... Permet d'utiliser les fonctions « Update », « HTTP Server »*, « Settings » et « Information ». * Le serveur http ne peut pas être sélectionné lorsqu'un cable USB est connecté.
(5) (Quitter).... Quitter Image Express Utility Lite. Vous pourrez également êtreindre le projecteur à cet instant.
(6) (Aide)............ Affiche l'aide en ligne de l'application Image Express Utility Lite.

Commander le projecteur en utiliser un navigateur HTTP

Vue d'ensemble

La fonction du serveur HTTP détermine les paramètres et les opérations pour :

1. Réglage du réseau cable/sans fil (NETWORK SETTINGS)

L'unité LAN sans fil USB optionnelle est requise pour les connexions à un réseau sans fil. (→ page 113)

Connectez le projeteur à l'ordinateur avec un cable réseau local disponible dans le commerce pour les connexions à un réseau local cable/sans fil. (→ page 112)

2. Le réglage du courriel d'alerte (ALERT MAIL)

Si le projeteur est connecté à un réseau cable/sans fil, l'échéance de remplacement de la lampe ou les messages d'erreur sont envoyés par courriel.

3. Le fonctionnement du projecteur

Vou puez activ/desactiver l'alimentation, selectionner I'entree, controler le volume et regler les images.

4. Reglage de PJLink PASSWORD et AMX BEACON

Etant donné que cet apparéil utilise « JavaScript » et les « Cookies », le navigateur internet utilisé doit être configuré de manière à pouvoir accepter ces fonctions. La méthode de configuration dépend de la version de votre navigateur. Veuillez vous reporter aux fichiers d'aide en ligne, et autres informations disponibles à partir de votre logiciel.

On désigne deux procédures d'accès aux fonctions de serveur HTTP :

• Lancez le navigateur internet de l'ordinateur par l'intérimédiaire du réseau, puis saisissez l'URL suivante :

http:// /index.html

• Utilisez Image Express Utility Lite contenu sur le CD-ROM NEC Projector fourni.

INFORMATION: la configuration de l'adresse IP en sortie d'usine est [DHCP ON].

REMARQUE:

• Pour utiliser le projeteur en réseau, consultez votre administrateur réseau pour connaître les paramétres du réseau.
• La réactivité de l'affichage ou des touches peut être ralentie ou une opération ne pas être acceptée suivant les paramétres de votre réseau. Dans ce cas, consulterer notre administrateur réseau.

Le projecteur peut ne pas répondre si les touches sont pressées de façon répetée et rapidement. Dans ce cas, attendre un instant et répéter l'opération. Si vous n'obtenez toujours pas de réponse, éteindre et rallumer le projecteur.

• Si I'écran PROJECTOR NETWORK SETTINGS (Réglages de réseau du projecteur) n'apparait pas dans le navigateur, appuyez sur les touches Ctrl+F5 pouractualiser la page (ou effacer le cache).

Préparation avant l'utilisation

Connectez le projecteur à un cable réseau du commerce avant de commencer à utiliser le navigateur. ( page 112)

Le fonctionnement avec un navigateur qui utilise un serveur proxy risque d'être impossible suivant le type de serveur proxy et la configuration. Bien que le type de serveur proxy soit un facteur, il est possible que les éléments qui ont été effectivement régés ne s'affichent pas, selon l'efficacité du cache, et le contenu établi depuis le navigateur peut ne pas être respecté dans le fonctionnement. Il est recommendé de ne pas utiliser de serveur proxy à moins que ce soit inévitable.

Traitement de l'adresse pour le fonctionnement via un navigateur

Concernant l'adresse actuelle qui est entrée pour l'adresse ou entrée dans la colonne URL lorsque le fonctionnement du projecteur s'effectue via un navigateur, le nom d'hote peut etre utiliser tel qu'il est lorsque le nom d'hote correspondant à l'adresse IP du projecteur a ete enregistré au serveur de nom de domaine par un administrateur reseau, ou que le nom d'hote correspondant à l'adresse IP du projecteur a ete regled dans le fichier « HOSTS » de I'ordinateur utilisé.

Example 1 : Lorsque le nom d'hote du projecteur a ete regle sur « pj.nec.co.jp », l'accès au réglage du réseau est obtenu en spécifiant http://pj.nec.co.jp/index.html pour l'adresse ou la colonne de saisie de l'URL.

Example 2: Une fois que l'adresse IP du projecteur est « 192.168.73.1», l'accès au réglage du réseau est obtenu en spécifique
http://192.168.73.1/index.html
pour l'adresse ou la colonne de saisie de l'URL.

Structure du serveur HTTP

POWER: Contrôle l'alimentation du projecteur.

ON (ACTIVE)...... L'alimentation est activée.

OFF (DÉSACT.)...... L'alimentation est désactivée.

VOLUME: Contrôle le volume du projecteur.

Augmente le volume.
Réduit le volume.

AV-MUTE: Contrôle la fonction de sourdine du projecteur.

PICTURE ON..... Interrompt la video.

PICTURE OFF.....Annule l'interruption de la video.

SOUND ON ........ Met en sourdine le son.

SOUND OFF........... Annule la mise en sourdine du son.

ALL ON............ Interrompt les fonctions de la video et du son.

ALL OFF............ Annule l'interruption des fonctions de la video et du son.

PICTURE (IMAGE) : Contrôle le réglage video du projecteur.

BRIGHTNESS (LUMINOSITE) ▲……Augmente la luminosité.

BRIGHTNESS (LUMINOSITE) ...Réduit la luminosité.

CONTRAST (CONTRASTE) Augente le contraste.

CONTRAST (CONTRASTE) ...Réduit le contraste.

COLOR (COULEUR) ▲............Intensifie les couleurs.

COLOR (COULEUR) Attenue les couleurs.

HUE (TEINTE) Intensifie les teintes.

HUE (TEINTE) Attenue les teintes.

SHARPNESS (NETTE) Augmente la nettete.

SHARPNESS (NETTETÉ) RÉduit la nettété.

• Les fonctions qui peuvent être contrôlées varient selon le signal reçu par le projecteur. (→ page 81)

SOURCE SELECT (SELECTION DE SOURCE) : change le connecteur d'entrée du projecteur.

Computer (ORDINATEUR) ............ Sélectionne le connecteur COMPUTER IN.

HDMI1 ............Sélectionne le connecteur HDMI 1 IN.

HDMI2 ............Sélectionne le connecteur HDMI 2 IN.

VIDEO ............ Sélectionne le connecteur VIDEO IN.

S-VIDEO ............ Sélectionne le connecteur S-VIDEO IN.

VIEWER (VISIONNEUSE)......Sélectionne les données du dispositif de mémoire USB.

NETWORK (RéSEAU) ............ Sélectionne un signal LAN.

NETWORK (RéSEAU) ............ Sélectionne un signal LAN.

USB DISPLAY............Permet de passer au port USB (PC).

PROJECTOR STATUS (ETAT DU PROJECTEUR) : affiche l'etat du projecteur.

LAMP LIFE REMAINING

(DURÉE VIE RESTANTE LAMPE) ....Affiche la durée de vie restante de la lampe sous forme de pourcentage.

LAMP HOURS USED

(HEURES D'UTILIS. LAMPE)............ Affiche le nombre d'heures d'utilisation de la lampe.

FILTER HOURS USED

(HEURES D'UTILIS. FILTRE). Affiche le nombre d'heures d'utilisation du filtré.

ERROR STATUS............ Affiche les conditions des erreurs se produit dans le projecteur.

LOG OFF : Ferme la session sur le projecteur, et return à l'écran d'authentication (écran LOGON).

PARAMETRES RESEAU

- SETTINGS

WIRED ou WIRELESS

SETTING	Sélectionnez un réseau local cable ou sans fil.
APPLY	Permet d'appliquer les paramètres au réseau local cable ou sans fil.
DHCP ON	Permet d'affector automatiquement une adresse IP, masque de sous-réseau et une passerelle au projecteur à partir du serveur DHCP.
DHCP OFF	Permet à l'administrateur réseau d'affector une adresse IP, un masque de sous-réseau et une passerelle au projecteur.
IP ADDRESS	Permet de configurer l'adresse sur le réseau auquel est connecté le projecteur.
SUBNET MASK	Permet de configurer le numéro de masque de sous-réseau du réseau auquel est connecté le projecteur.
GATEWAY	Permet de configurer l'adresse de la passerelle par défaut du réseau auquel est connecté le projecteur.
AUTO DNS ON	Permet au serveur DHCP d'affector automatiquement une/adresse IP au serveur DNS sur lequel le projecteur est connecté.
AUTO DNS OFF	Permet de configurer l'adresse du serveur DNS auquel est connecté le projecteur.

Réglage pour WIRED LAN

ENABLE	Permet d'activer la connexion au réseau local cable.
DISABLE	Permet de désactiver la connexion au réseau local cable.

Réglage pour WIRELESS LAN (avec un dispositif de réseau sans fil USB)

EASY CONNE-C-TION	Permet d'effectuer une connexion au réseau local sans fil grâce à la fonction EASY CONNE-C-TION.
CHANNEL	Permet de sélectionner un canal. Les canaux disponibles dépendent de chaque pays et région. Si vous sélectionnez l'options [INFRASTRUCTURE], assurez-vous que le projecteur se trouve sur le même canal que votre point d'accès ; de même, si vous sélectionnez l'options [AD HOC], assurez-vous que le projecteur et votre ordinateur se trouvent sur le même canal.
PROFILE 1/PRO-FILE 2	Deux ensembles de paramètres indépendants peuvent être configurés pour chaque connexion réseau sans fil. Choisissez PROFILE 1 et PROFILE 2.
SSID	Veuillez saisir un identifient (SSID) sur le réseau local sans fil. Les communications ne seront établies qu'entre les appareils disposant d'unSSID correspondant auSSID de votre réseau local sans fil.
SITE SURVEY	Affiche une liste des SSIDs disponibles pour les réseaux sans fil disponibles sur place. SéLECTIONNZ unSSID auquel vous avez accès.
NETWORK TYPE	Permet de sélectionner la méthode de communication lors de l'utilisation du réseau local sans fil. INFRASTRUCTURE : Sélectionnez cette option si vous communiquez avec un ou plusieurs apparueils connectés au réseau local sans fil par l'intérnédiaire d'un point d'accès. AD HOC : Sélectionnez cette option lorsque le réseau local permet à chaque ordinateur de communiquer en mode poste-à-poste.
SECURITY TYPE	Permet d'activer ou de stopper le mode de codage des transmissions sécurisées. Configurez une clé WEP ou de codage si vous désírez activer le mode de codage.
	DISABLE	Permet de désactiver la fonction de codage. Il est possible que vos communications soient espionnées.
	WEP 64 bit	Utilise une longueur de données de 64 bits pour la sécurisation des transmissions.
	WEP 128 bit	Utilise une longueur de données de 128 bits pour la sécurisation des transmissions. Cette option permet d'augmenter considérablement la sécurité ainsi que la confidentialité des communications, par rapport à un codage avec une longueur de 64 bits.
	WPA PSK-TKIP/WPA PSK-AES/WPA2 PSK-TKIP/WPA2 PSK-AES	Toutes ces options offrent un niveau de sécurité supérieur au niveau WEP.
	REMARQUE : • Les paramètres WEP doivent être les mêmes que ceux utilisés par les autres dispositifs de communication, comme le PC ou point d'accès à votre réseau sans fil. • Il est possible que la vitesse de transmission des images baisse quelque peu pendant l'utilisation de la fonction WEP. • Les options [WPA PSK-TKIP], [WPA PSK-AES], [WPA2 PSK-TKIP] et [WPA2 PSK-AES] ne sont pas disponibles lorsque [AD HOC] est sélectionné au niveau du paramètre [NETWORK TYPE].
INDEX	Permet de sélectionner la longueur de la clé de codage lors de la sélection de l'options [WEP 64 bit] ou [WEP 128 bit] au niveau du paramètre [TYPE DE SECURITE].
KEY	Permet de sélectionner l'options [WEP 64 bit] ou [WEP 128 bit] au niveau du paramètre [SE-CURY TYPE]. Saisissez la clé WEP.
	Sélection	Nombre de caractères (ASCII)	Chiffres hexadécimaux (HEX)
	WEP 64 bit	Jusqu'à 5 caractères	Jusqu'à 10 caractères
	WEP 128 bit	Jusqu'à 13 caractères	Jusqu'à 26 caractères
	Si vous sélectionnez [WPA PSK-TKIP], [WPA PSK-AES], [WPA2 PSK-TKIP] ou [WPA2 PSK-AES] : Saisissez la clé de codage. La longueur de la clé doit être supérieure à 8 caractères et inférieure à 63.

NAME

PROJECTOR NAME	Saisissez un nom pour votre projecteur, afin qu'il puisse être identifié par l'ordinateur. Le nom du projecteur doit être composé de 16 caractères au maximum. REMARQUE: Le nom du projecteur ne sera pas affecté, même si l'options [RESET] est sélectionnée à partir du menu.
HOST NAME	Saisissez le nom du réseau auquel est connecté le projecteur. Ce nom peut être composé de 15 caractères au maximum.
DOMAIN NAME	Saisissez le nom de Domaine du réseau auquel est connecté le projecteur. Un nom de Domaine peut être composé de 60 caractères au maximum.

• ALERT MAIL

ALERT MAIL (anglais uniquement)	Cette option permet de vous avertir sur votre ordinateur, par l'envoi d'un courriel, de l'échéance de remplacement de la lampe ou d'un message d'erreur, lors de l'utilisation de la connexion au réseau local, sans fil ou câblé.La fonction de courriel d'alerte est activée lorsqu'elle est cochée.La fonction de courriel d'alerte est désactivée lorsqu'elle est découverte.Exemple de message envoyé à partir du projecteur :The lamp and filters are at the end of its usable life. (La lampe et les filtres ont atteint leur durée de vie maximum.) Please replace the lamp and filters. (Remplacez-les.)Projector Name: NEC Projector (Nom du projecteur : Projecteur NEC)Lamp Hours Used: 100 [H] (Usure de la lampe : 100 [h])
SENDER'S ADDRESS	Saisir l'adresse de l'expéditeur.
SMTP SERVER NAME	Saisissez le nom du serveur SMTP auquel sera connecté le projecteur.
RECIPIENT'S ADDRESS1,2,3	Saisir l'adresse du destinataire. Vous pouvez saisir jusqu'à trois adresses.
TEST MAIL	Permet d'envoyer un courriel de vérification pour vous assurer que les paramètres saisis sont corrects.REMARQUE :Il est possible que vous ne receiveviez aucun courriel d'alerte après avoir effectué un test. Assurez-vous dans ce cas que les paramètres réseau sont corrects. Il est possible que vous ne receiveviez aucun courriel d'alerte si l'adresse saisie est incorrecte.Vérifiez dans ce cas que l'adresse de réception est correcte.
SAVE	Cliquez sur ce bouton pour appliquer les paramètres ci-dessus.

• NETWORK SERVICE

PJLink PASSWORD	Permet de configurer le mot de passer PJLink*. Ce mot de passer doit être composé de 32 caractères au maximum. N'oubliez pas votre mot de passer. Cependant, au cas où vous oublériez votre mot de passer, adressez-vous à votre revendeur.
HTTP PASSWORD	Permet de configurer le mot de passer du serveur HTTP. Ce mot de passer doit être composé de 10 caractères au maximum.
AMX BEACON	Permet d'activer ou de désactiver la fonction de détention grâce au service de Détention d'appareils AMX lors d'une connexion par réseau supporting le système de contrôle NetLinx d'AMX.ASTUCE :Si vous utilisez un appleil supporting le service de Détention d'appareils AMX, chaque système de contrôle NetLinx AMX reconnaître l'appleil, et télécharger a automatiquement le module de détention d'appleil correspondant à partir du serveur AMX.Le fait de cocher cette option active la détention du projecteur grâce au service de Détention d'appareils AMX.De même, le fait de découvert cette option désactive la fonction de détention du projecteur grâce au service de Détention d'appareils AMX.

*Qu'est-ce que PJLink ?
PJLink est une standardisation du protocole utilisé pour le contrôle des projecteurs d'autres fabricants. Ce protocole standard a été définir par l'Association Japonaise des Industries de Système d'information et de Machines commerciales (JBMIA) en 2005.
Le projecteur prend en charge toutes les commandes de PJLink Classe 1.
Le réglage de PJLink ne sera pas affecté même lorsque [RESET] est exécuté à partir du menu.

Compatibilité avec CRESTON ROOMVIEW

Le projecteur est compatible avec CRESTON ROOMVIEW, permettant à de multiples appareils connectés au réseau d'être gérés et contrôleés depuis un ordinateur ou un contrôleur.

Pour plus d'informations, visitez le site http://www.crestron.com

Accedez à la fonction de serveur HTTP, et faites les réglages nécessaires pour [CRESTON] dans [NETWORK SETTINGS].

- ROOMVIEW pour gérer depuis l'ordinateur.

DISABLE	Déactive ROOMVIEW.
ENABLE	Active ROOMVIEW.

- CRESTRON CONTROL pour:gérer depuis le contrôleur.

DISABLE	Désactive CRESTRON CONTROL.
ENABLE	Active CRESTRON CONTROL.
ADRESSE IP	Réglez votre adresse IP du CRESTRON SERVER.
IP ID	Réglez votre identifiant IP du CRESTRON SERVER.

ASTUCE : Les paramétres CRESTRON sont nécessaires pour l'utilisation de CRESTRON ROOMVIEW.

Visitez http://www.crestron.com pour obtenir plus d'informations.

- INFORMATION

WIRED LAN	Affiche la liste des paramètres de la connexion au réseau local cable.
WIRELESS LAN	Affiche la liste des paramètres de la connexion au réseau local sans fil.
UPDATE	Permet d'appliquer toute modification des paramètres, si nécessaire.

Controller le projecteur via un LAN (PC Control Utility Pro 4/Pro 5)

En utilisant le logiciel utilisé « PC Control Utility Pro 4 » et « PC Control Utility Pro 5 » fourni sur le NEC Projector CD-ROM, le projecteur peut être contrôle depuis un ordinateur relié au réseau local.

PC Control Utility Pro 4 est un programme compatible avec Windows. ( cette page)

PC Control Utility Pro 5 est un programme compatible avec Mac OS. ( page 53)

Fonctions de Commande

Marche/Arrêt, sélection de signal, arrêt sur image, image en sourdine, audio en sourdine, ajustement, notification de message d'erreur, calendrier d'événement..

Écran du PC Control Utility Pro 4

Ce chapitre vous présente un aperçu de l'utilisation du PC Control Utility Pro 4/Pro 5. Pour plus de détails concernant l'utilisation du PC Control Utility Pro 4/Pro 5, consultez l'Aide à propos du PC Control Utility Pro 4/Pro 5. (→ page 52, 53)

Étape 1: Installez le PC Control Utility Pro 4/Pro 5 sur votre ordinateur.

Étape 2: Connectez le projecteur à un LAN.

Étape 3: Démarrez le PC Control Utility Pro 4/Pro 5.

• Pour utiliser PC Control Utility Pro 4 sous Windows XP Edition Familiale et Windows XP Professionnel, « Microsoft .NET Framework Version 2.0 ou ultérieure » est nécessaire. Microsoft .NET Framework Version 2.0 ou ultérieure est disponible sur la page Internet de Microsoft. Téchéchargez-le et installez-le sur votre ordinateur.

ASTUCE :

• Le PC Control Utility Pro 4 peut être utilisé avec une connexion en série.

EnutilisantWindows

Étape 1 : Installez le PC Control Utility Pro 4 sur votre ordinateur

REMARQUE:

• Notre compte d'utilisateur Windows devra dispose des droits [Administrateur] (sous Windows 7, Windows Vista et Windows XP) si vous désirez installer ce logiciel.
• Quittez tous les programmes en cours avant de lancer l'installation. L'installation du logiciel risquerait en effet d'échouer dans le cas contraire.

1 Insérez le CD-ROM NEC Projector fourni dans votre lecteur de CD-ROM.

La fenêtre du menu s'affiche.

ASTUCE:

Veuillez suivre la procédure suivante si la fenêtre de menu ne s'affiche pas.

Sous Windows 7:

1. Cliquez le bouton « Demarrer » de Windows.
2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter »
3. Saisissez le nom de votre lecteur de CD-ROM (par exemple : « Q:1 ») puis « LAUNCHER.EXE » dans le champ « Nom ». (par exemple : Q:\LAUNCHER.EXE)
4. Cliquez sur « OK »

La fenêtre du menu s'affiche.

2 Cliquez sur « PC Control Utility Pro 4 » dans la fenêtre du menu.

L'installation démarre.

La fenêtre de Bienvenue s'affiche une fois l'installation terminée.

3 Cliquez sur « Next »

L'écran « END USER LICENSE AGREEMENT » s'affiche ensuite.

Veuillez lore la « END USER LICENSE AGREEMENT » dans sa totalité.

4 Si vous étés d'accord avec les termes du contrat, cliquez sur « I accept the terms in the license agreement», puis sur « Next »

• Laissez-vous ensuite guider par les consignes qui s'affichent à l'écran jusqu'à la fin de l'installation.
• La fenêtre de menu s'affiche en fin d'installation.

INFORMATION :

• Déinstallation de PC Control Utility Pro 4

Suívez la Procedure décrite au chapitre « Pour désinstaller Virtual Remote Tool » si vous désirez désinstaller PC Control Utility Pro

1. Remplacez « Virtual Remote Tool » par « PC Control Utility Pro 4 » (→ page 37)

Étape 2 : Connectez le projecteur à un LAN

Connectez le projecteur à un réseau local en suivant les consignes décrites aux chapitres « Connexion à un réseau local cable » ( page 112), « Connexion à un réseau local sans fil (en option : série NP02LM) » ( page 113) et « 9 Commander le projecteur en utilisant un navigator HTTP » ( page 43).

Étape 3 : Démarrez PC Control Utility Pro 4

Cliquez sur « Demarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « PC Control Utility Pro 4 » → « PC Control Utility Pro 4 »

REMARQUE:

• Pour que la fonction Programmation horsaire du PC Control Utility Pro 4 fonctionne, votre ordinateur doit et ne pas et en mode veille ou veille prolongée. Sélectionnez « Options d'alimentation » dans le « Panneau de configuration » de Windows et désactiver son mode veille/veille prolongée avant de lancer le programmateur.

[Example] Pour Windows 7:

Sélectionnez « Panneau de configuration » → « Système et sécurité » → « Options d'alimentation » → « Modifier les conditions de mise en voille de l'ordinateur » → « Mettre l'ordinateur en voille » → « Jamais »

REMARQUE:

• Si [ECONOMIE D'ENERGIE] est sélectionné dans [MODE VEILLE] à partir du menu, vous ne pouvez pas allumer le projecteur via la connexion au réseau (réseau local cable/Réseau local sans fil).

ASTUCE :

Consultation de l'Aide en ligne du PC Control Utility Pro 4

• Affichage de l'Aide en ligne à partir du PC Control Utility Pro 4 lorsqu'il est en marche.

Cliquez sur « Help (H) » → « Help (H) … » de la fenêtre du PC Control Utility Pro 4 dans cet ordre.

Un menu contextual s'affiche.

• Affichage de l'Aide en ligne à partir du menu Demarrer.

Cliquez sur « Demarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware »

PC Control Utility Pro 4 PC Control Utility Pro 4 Help

L'écran d'Aide en ligne s'affiche.

En utilisant Mac OS

Étape 1 : Installez PC Control Utility Pro 5 sur l'ordinateur

1. Insérez le NEC Projector CD-ROM fourni dans le lecteur de CD-ROM de votre Mac.

L'icone du CD-ROM s'affiche sur le bureau.

1. Double-cliquez sur I'icone du CD-ROM.

La fenêtre du CD-ROM s'affiche.

1. Double-cliquez sur le dossier « Mac OS X »
2. Double-cliquez sur « PC Control Utility.mpkg »

Le programme d'installation démarre.

1. Cliquez sur « Next »

"END USER LICENSE AGREEMENT » s'affiche alors à l'écran.

1. Lisez attentivement « END USER LICENSE AGREEMENT » puis cliquez sur « Next »

La fenêtre de confirmation s'affiche

1. Cliquez sur « I accept the terms in the license agreement »

Suivez les instructions de l'assistant d'installation pour terminer l'installation.

Étape 2 : Connectez le projecteur à un réseau local

Connectez le projecteur à un réseau local en suivant les instructions données dans « Connexion à un réseau local câblé » ( page 112), « Connexion à un réseau local sans fil (en option : série NP02LM) » ( page 113) et « 9 Commander le projecteur en utilisant un navigateur HTTP » ( page 43)

Étape 3 : Démarrez PC Control Utility Pro 5

1. Ouvrez votre dossier d'applications dans Mac OS.
2. Cliquez sur le dossier « PC Control Utility Pro 5 »
3. Cliquez sur I'icone « PC Control Utility Pro 5 »

PC Control Utility Pro 5 démarre.

REMARQUE:

• Pour que la fonction Programmation horsaire du PC Control Utility Pro 5 fonctionne, votre ordinateur doit et ne pas etre en mode veille. Selectionnez « Options d'alimentation » dans le « Preférences système » sous Mac et désactivez son mode veille/veille prolongée avant de lancer le programmateur.
• Si le [ECONOMIE D'ENERGIE] est regle sur [MODE VEILLE] à partir du menu, vous ne pouvez pas allumer le projecteur via la connexion réseau (réseau local cable/Réseau local sans fil).

ASTUCE :

Consultation de l'Aide en ligne du PC Control Utility Pro 5

• Affichage de l'Aide en ligne à partir du PC Control Utility Pro 5 lorsqu'il est en marche.
• A partir de la barre des menus, cliquez sur « Help » → « Help » dans cet ordre.

L'écran d'Aide en ligne s'affiche.
- Affichage de l'aide en ligne à partir du Dock

1. Ouvrez « Dossier d'application » sous Mac OS.
2. Cliquez sur le dossier « PC Control Utility Pro 5 »
3. Cliquez sur I'icone « PC Control Utility Pro 5 »

L'écran d'Aide en ligne s'affiche.

① Projeter l'image affichée par l'écran de votre ordinateur via le réseau local (Image Express Utility Lite).

L'application Image Express Utility Lite fournie sur le CD-ROM NEC Projector permet de transférer l'image affichée à l'écran de l'ordinateur vers le projecteur, par cable USB ou réseau local cable ou sans fil.

Image Express Utility Lite est un programme compatible avec Windows.

Image Express Utility Lite pour Mac OS est un programme compatible avec Mac OS. (→ page 58)

Cette section décrit brièvement la procédure de connexion du projecteur à un réseau local ainsi que l'utilisation de l'application Image Express Utility Lite. Pour plus de détails sur le fonctionnement de l'application Image Express Utility Lite, reportez-vous à l'aide en ligne de cette application.

Etape 1: Installes Image Express Utility Lite sur votre ordinateur.

Etape 2: connectez le projecteur à un réseau local.

Etape 3 : Lancez Image Express Utility Lite.

ASTUCE :

• L'application Image Express Utility Lite (pour Windows) peut être démarquee depuis la plupart des supports amovibles disponibles dans le commerce comme les péripériques de mémoire USB ou les cartes SD sans avoir besoin de l'installer sur votre ordinateur. ( page 57)

Possibilities offertes par Image Express Utility Lite

Transmission de l'image (pour Windows et Mac OS)

L'ecran de votre ordinateur peut etre envoye vers le projecteur grace a un reseau cable ou sans fil, sans le cable d'ordinateur (VGA).
- En utilisant la fonction « EASY CONNECTION», les paramètres complexes du réseau peuvent être simplifiés et l'ordinateur se connecte automatiquement au projecteur.
L'écran de votre ordinateur peut être envoyé jusqu'à quatre projecteurs à la fois.

- Affich. USB (pour Windows uniqueness)

L'imag de l'ecran d'ordinateur peut etre projetee grace a un cable USB, sans connecter un cable video de l'ordinateur (VGA).
- La seule utilisation d'un cable USB pour connecter l'ordinateur et le projecteur rendra la fonction Affich. USB disponible (préte à l'emploi) même sans installer Image Express Utility Lite sur l'ordinateur. ( page 41)

- Geometric Correction Tool [GCT] (pour Windows uniqueness)

Voir « Projection d'une image depuis un angle (Geometric Correction Tool dans Image Express Utility Lite) ». (→ page 59)

REMARQUE:

• Lors de l'utilisation de Image Express Utility Lite, il se peut que le son de la mini prise COMPUTER AUDIO IN (Stereo Mini) ne soit pas synchronisé avec la vente.

EnutilisantWindows

Etape 1 : Installez Image Express Utility Lite sur votre ordinateur.

REMARQUE:

• Voire compte d'utilisateur Windows devra dispose des droits « Administrateur » (sous Windows 7, Windows Vista et Windows XP) si vous désirez installer ce logiciel.
• Quittez tous les programmes en cours avant de lancer l'installation. L'installation du logiciel risquerait en effet d'échouer dans le cas contraire.

• Image Express Utility Lite s'installe sur le disque système de votre ordinateur. Si le message « Espace insuffisant sur le disque de destination » s'affiche, librez suffisamment d'espace (environ 100 Mo) pour installer le programme.

• Insérez le CD-ROM NEC Projector fourni dans votre lecteur de CD-ROM.

La fenêtre du menu s'affiche ensuite.

ASTUCE :

Veuillez suivre la procédure suivante si la fenêtre de menu ne s'affiche pas.

Sous Windows 7:

1. Cliquez le bouton « Demarrer » de Windows.
2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter »
3. Saisissez le nom de votre lecteur de CD-ROM (par exemple : « Q:1 ») puis « LAUNCHER.EXE » dans le champ « Nom ». (par exemple : Q:\LAUNCHER.EXE)
4. Cliquez sur « OK »

La fenêtre du menu s'affiche.

1. Cliquez sur « Installing Image Express Utility Lite » dans la fenêtre du menu.

L'installation démarre.

« L'écran « END USER LICENSE AGREEMENT » s'affiche.

Lisez attentivement le « END USER LICENSE AGREEMENT »

1. Si vous acceptez les conditions, cliquez sur « I agree.», puis sur « Next »

2. Suívez les consignes à l'écran du programme d'installation pour terminer celle-ci.

3. La fenêtre de menu s'affiche en fin d'installation.

Un message de fin s'affiche une fois l'installation terminée.

1. Cliquez sur « OK »

Ceci conclut l'installation.

ASTUCE:

• Déinstaller Image Express Utility Lite

Suivez la procEDURE decrite au chapitre « Désinstaller Virtual Remote Tool » si vous désirez désinstaller Image Express Utility Lite.

Remplacez « Virtual Remote Tool » par « Image Express Utility Lite » (→ page 37).

Etape 2: connectez le projecteur à un réseau local.

Connectez le projecteur à un réseau local en suivant les consignes décrites aux chapitres « Connexion à un réseau local cable » ( page 112), « Connexion à un réseau local sans fil (en option : série NP02LM) » ( page 113) et « 9 Commander le projecteur en utilisant un navigator HTTP » ( page 43).

Etape 3 : Lancez Image Express Utility Lite.

1. Sous Windows, cliquez sur « Demarrer » → « Tous les programmes » → « NEC Projector User Supportware »

Image Express Utility Lite Image Express Utility Lite

Image Express Utility Lite démarre.

La fenêtre de selection de la connexion réseau s'affiche.

1. Sélectionnez un réseau, puis cliquez sur « OK »

La fenêtre de sélection de la destination affiche une liste des projecteurs pouvant être connectés.

L'utilisation de la fonction « Easy Connection » est recommendée si vous connectez directement le projecteur à l'ordinateur.

• Si un ou plusieurs réseaux sont trouvés dans « ConnexION FACILE», la fenêtre « Easy Connection Selection Screen » s'affiche.
• Pour vérifier si le réseau est disponible pour les projecteurs connectés, à partir du menu, Sélectionnez [INFO.] → [RESEAU LOCAL SS FIL] → [SSID].
• Sélectionnez le réseau auquel vous souhaitez vous raccorder, puis cliquez sur « Select »

La fenêtre de sélection de la cible s'affiche.

1. Cochez les projecteurs à connecter puis cliquez sur « Connect »

2. Si un ou plusieurs projecteurs s'affichent, Sélectionnez [INFO.] à partir du menu sur le projecteur. → [RESEAU LOCAL SS FIL] → [ADRESSE IP].

Lorsque la connexion avec le projecteur est établie, vous pouvez utiliser la fenêtre de contrôle pour commander le projecteur. ( page 42)

REMARQUE:

• Si [ECONOMIE D'ENERGIE] est sélectionné dans [MODE VEILLE] à partir du menu, le projecteur désactifé ne s'affiche pas dans la fenêtre de destination sélectionnée

ASTUCE:

Voir le fichier « Aide » de Image Express Utility Lite

• Affichage du fichier d'aide de Image Express Utility Lite pendant qu'il est en fonctionnement.

Cliquez sur I'icone [?] (aide) sur la fenetre de commande.

L'écran d'aide apparait.

• Affichage du fichier d'aide de GCT pendant qu'il est en fonctionnement.

Cliquez sur « Help » → « Help » sur la fenêtre d'édition.

L'écran d'aide apparait.

• Affichage du fichier d'aide en utilisant le Menu Demarrer.

Cliquez sur « Démarrer » → « Tous les programmes » ou « Programmes » → « NEC Projector User Supportware » → « Image Express Utility Lite » → « Image Express Utility Lite Help »

L'écran d'aide apparait.

Démarrage de l'application Image Express Utility Lite à partir d'une mémoire USB ou d'une carte SD

L'application Image Express Utility Lite peut être démarrée à partir d'un support amovible disponible dans le commerce tel qu'une mémoire USB ou des cartes SD si elle est copiee au préalable. Cela réglera le problème de l'installation de Image Express Utility Lite sur votre ordinateur.

1. Copiez Image Express Utility Lite sur le support amovible.

Copiez tous les dossiers et fichiers (taille totale d'environ 6 Mo) à partir du dossier « IEU_Lite (removable-media) » prisent sur le NEC Projector CD-ROM fourni vers le réseau racine de votre support amovible.

2. Insérez le support amovible dans votre ordinateur.

L'écran de « lancement automatique » s'affiche sur votre ordinateur.

ASTUCE:

• Si l'écran « lancement automatique » ne s'affiche pas, ouvre le dossier à partir de « Ordinateur » (« Mon Ordinateur » sous Windows XP).

3. Cliquez sur « Ouvrir un dossier pour visualiser des fichiers »

Le IEU_Lite.exe, un autre dossier, et des fichiers s'affichent.

4. Double-cliquez sur I'icone « IEU_Lite.exe » ( ).

Image Express Utility Lite démarre.

REMARQUE:

• La fonction « EASY CONNECTION » n'est pas prise en charge lorsque Image Express Utility Lite est démarré à partir d'un support amovible.

En utilisant Mac OS

Étape 1 : Installez Image Express Utility Lite pour Mac OS sur l'ordinateur

1. Insérez le NEC Projector CD-ROM fourni dans le lecteur de CD-ROM de votre Mac.

L'icone du CD-ROM s'affiche sur le bureau.

1. Double-cliquez sur I'icone du CD-ROM.

La fenêtre du CD-ROM s'affiche.

1. Double-cliquez sur le dossier « Mac OS X »
2. Double-cliquez sur « Image Express Utility Lite.dmg »

La fenêtre « Image Express Utility Lite » s'affiche.

1. Faites glisser et déplacez le dossier « Image Express Utility Lite » vers votre dossier d'applications dans Mac OS.

Étape 2 : Connectez le projecteur à un réseau local

Connectez le projecteur à un réseau local en suivant les instructions données dans « Connexion à un réseau local câblé » ( page 112), « Connexion à un réseau local sans fil (en option : série NP02LM) » ( page 113) et « 9 Commander le projecteur en utilisant un navigator HTTP » ( page 43)

Étape 3 : Démarrez Image Express Utility Lite pour Mac OS

1. Ouvrez votre dossier d'applications dans Mac OS.
2. Double-cliquez sur le dossier « Image Express Utility Lite »
3. Double-cliquez sur I'icone « Image Express Utility Lite».

Lorsque Image Express Utility Lite pour Mac OS démarre, la fenêtre de sélection de destination s'affiche.

Lors du premier demarrage, l'ecran « END USER LICENSE AGREEMENT » s'affiche avant que la fenetre de selection de destination ne s'affiche.

Lisez attentivement le « END USER LICENSE AGREEMENT » et sélectionnez « I accept the terms in the license agreement », puis cliquez sur « OK ».

1. Sélectionnez le projeteur à connecter, puis cliquez sur « Connect »

Votre écran de bureau s'affiche sur le projeteur.

ASTUCE:

Voir le fichier Aide de Image Express Utility Lite pour Mac OS

• A partir de la barre de menus, cliquez sur « Help » → « Image Express Utility Lite Help » pendant que Image Express Utility est en cours d'utilisation.

L'écran d'Aide en ligne s'affiche

Projection d'une image depuis un angle (Geometric Correction Tool dans Image Express Utility Lite)

La fonction Geometric Correction Tool (GCT) vous permet de corriger les déformations des images projétées même depuis un angle.

Ce que vous pouvez faire avec GCT

• Les paramètres du GCT incluent les trois fonctions suivantes

• 4-point Correction : Vous pouvez faire tener aisément l'image projetée dans les limites de l'écran en alignant les quatrecoins de l'image avec ceux de l'écran.

• Multi-point Correction : Vous pouvez corriger une image déformée sur le coin d'un mur ou sur un écran irrégulier en utilisant plusieurs écrons séparés pour corriger l'image ainsi que 4-point Correction.
• Parameters Correction : Vous pouvez corriger une image déformée en utilisant une combinaison de règles de transformation préparées par avance.

Cette section illustre l'utilisation de 4-point Correction par un exemple.

Pour les informations concernant « Multi-point Correction» et « Parameters Correction», voir le fichier d'aide de Image Express Utility Lite. (→ page 56, 58)

• Vos données de correction peuvent etre stockées dans le projecteur ou dans voire ordinateur puis etre restaurées si nécessaire.
  La fonction GCT est disponible avec un cable USB, une connexion LAN avec ou sans fil et un cable video.

Projection d'une image depuis un angle (GCT)

Cette section comprend un exemple d'utilisation avec un affichage USB (utilisation d'un cable USB pour brancher l'ordinateur au projecteur).

La fonction affichage USB affiche automatiquement la fenetre de commande
Pour un cable video ou une connexion LAN, installez et démarrez Image Express Utility Lite sur votre ordinateur à l'avance. (→ page 54)

Préparation: Reglez la position du projecteur ou du zoom de façon à ce que l'image couvre tout l'écran.

1. Cliquez sur I'icone « (Picture) puis sur le bouton «

L'écran « 4-point Correction » apparait.

1. Cliquez sur le bouton « Start Correction » puis sur le bouton « Start 4-point Correction »

Un cadre vert et un pointeur de souris (±) apparaisent.

• Quatre marques [●] apparaisent aux quatrecoins du cadre vert.

1. Utilisez la souris pour cliquer sur la marque [ ● ] du coin que vous désirez déplacer.

La marque selectionnée [●] vire au rouge.

(Dans l'exemple ci-dessus, les écrans Windows sont omis pour plus de clarté.)

1. Tirez la marque sélectionnée [ ● ] jusqu'au point que vous désirez corriger puis lâchez-la.

2. Lorsque vous cliquez quelques part à l'intérieur de l'image projetée, la marque la plus proche [ ● ] se place à l'endroit où se trouve le curseur de la souris.

1. Repetez les étapes 3 et 4 pour corriger la déformation de l'image projetée.

1. Une fois la correction terminée, cliquez-droit sur la souris.

L'écran vert et le pointeur de la souris disparaisent de l'image projetée. Cela termine la correction.

1. Cliques sur le bouton « X » (fermer) sur l'écran « 4-point Correction »

L'écran « 4-point Correction » disparaît et les résultats de 4-point correction sont visibles.

1. Cliques sur le bouton « » sur la fenêtre de commande pour quitter le GCT.

ASTUCE :

• Àprous avoir effectué la 4-point correction, vous pouvez sauevager des données de 4-point correction dans le projecteur en cliquant sur « File » → « Export to the projector... » sur l'écran de « 4-point Correction »
• Voir l'aide de Image Express Utility Lite pour l'utilisation de l'écran « 4-point Correction » et les fonctions autres que GCT. (→ page 56, 58)

3 Connexion de votre microphone

La connexion d'un microphone dynamique disponible dans le commerce à la prise d'entrée MIC vous permet de faire sortir le son de votre micro par le haut-parleur intégré.

Le son provenant de l'ORDINATEUR, VIDEO, S-VIDEO et des entrées audio HDMI est émis par le haut-parleur avec sa microphone vocal.

La sensibilité du microphone peut être régée. A partir du menu, Sélectionnez [CONFIG.] → [INSTALLATION] → [GAIN MICRO]. (→ page 92)

REMARQUE:

• La prise d'entrée MIC ne prend pas en charge les microphones à alimentation commutable. Un microphone à alimentation commutable peut être alimenté par un apparéil connecté.
• S'il n'y a pas de signal lorsqu'une des entrées HDMI est selectionnée, la sortie audio peut ne pas fonctionner.

4. Utilisation de la Visionneuse

1 Ce que vous pouvez faire avec la visionneuse

La visionneuse possede les caractéristiques suivantes.

Lors de l'insertion d'un dispositif USB de mémoire de stockage de fichiers disponible dans le commerce dans le port USB (Type A) du projecteur, la visionneuse permet de visualiser les fichiers image de la mémoire USB.
Meme sieldom ordinateur n'est accessible, des presentations peuvent etre effectuees simplement avec ce projecteur.
- Le format graphique supporté est JPEG.
- La visionneuse affiche les vignettes à l'écran (JPEG Exif uniquement), vous permettant de passer directement à l'image que vous désirez projeter.
- Il existe deux types de lecture en diaporama : la lecture manuelle et la lecture automatique. Le temps d'intervalle peut être modifié en lecture automatique.
Lorde d'affichage des images peut etre fait par nom, date ou taille. Un ordre ascendant ou descendant peut etre selectionné.
- Il est possible d'effectuer une rotation de 90^ des images pendant la lecture.

REMARQUE:

• Le port USB du projeteur ne supporte pas les répartiteurs USB.

• Il n'est pas possible d'effectuer les opérations suivantes grâce aux touches du projecteur lorsque l'écran de la VISIONNEUSE s'affiche sous forme de diapositives ou de vignettes.

• La correction trapézoidal se fait grâce à la touche ▲▼

• L'ajustement automatique se fait grâce à la touche AUTO ADJ.
  -Commandedu volume sonore à l'aide des touches ou

Pour effectuer la correction Keystone ou la selection de la Source pendant l'affichage de la Visionneuse, appuyez deux fois sur le bouton MENU pour afficher et faire marcher la Visionneuse depuis le menu.

• Il n'est pas possible d'effectuer l'opération de gel de l'image grâce à la touche FREEZE du projecteur lorsque l'écran de la VISION-NEUSE s'affiche sous forme de diapositives ou de vignettes.
• L'execution de [RESET] [TOUTES LES DONNEEs] à partir du menu correspondant permet de réinitialiser les paramétres de la visionneuse à leurs valeurs par défaut.

• Mémoire USB

• Utilisez un dispositif de mémoire USB formaté avec le système de fichier FAT32 ou FAT16.

Le projeteur ne supporte pas les dispositifs de mémoire USB formatés NTFS.

Si le projeteur ne reconnaît pas votre mémoire USB, vérifie si le format est supporté.

Pour formater voire meoire USB dans un ordinateur, refrez-vous au fichier document ou d'aide fourni avec voire Windows.

• Nous ne garantissons pas que le port USB du projeteur soit compatible avec toutes les mémoires USB du marché.

Images supportedes

• Les formats de fichier supportés par la visionneuse sont les suivants.

Nous ne garantissons pas que tous les formats d'image soient pris en charge par la Visionneuse.

Les images dans un format autre que ceux mentionnés dans le tableau peuvent ne pas etre pris en charge.

Type d'image	Extension	Description
JPEG	JPG/JPEG	Les formats Baseline/Exif sont supportés

• Les diaporamas, effets et effets sonores sous PowerPoint ne peuvent pas etre lus.
• Chaque image peut être affichée à une résolution allant jusqu'à 10000 × 10000 pixels.
• Il est possible que certaines ne puissant pas etre lues, meme si elles repondent aux conditions ci-dessus.
• Il n'est pas possible d'afficher plus de 200 icones à l'écran des vignettes (Nombre totale d'icones de fichiers et de dossiers d'image.)
• Les noms de fichiers/dossiers trop longs seront tronqués à la longueur maximale autorisée. Ceci est indiqué par le rajout de parentheses.
• La lecture d'un dossier contenant beaucoup de fichiers peut durer un certain temps.

Si trop de fichiers sont contenus dans un simple dossier, passer d'une image à l'autre prendra plus de temps. Il faut réduire le nombre d'images containues dans un même dossier afin de réduire le temps pour passer d'une image à une autre.

ASTUCE: le format de filchier d'image interchangeable (Exif) est un format d'image standard utilisé par les apparils photo numériques, et complenant des données de prise de vues.

Projections d'images stockées dans un dispositif de mémoire USB

Cette section explique le fonctionnement de base de la visionneuse.

La procédure décrite ci-dessous correspond au réglage par défaut de la barre d'outils de la visionneuse (→ page 68).

• Demarrage de la visionneuse . a cette page
• Retrait de la mémoire USB du projecteur page 66
• Quitter la visionneuse page 66

Preparation : Avant de demarrer la visionneuse, stockez les images de la mémoire USB en utilisant l'ordinateur.

Démarrage de la Visionneuse

1. Allumez le projecteur. ( page 16)

1. Insérez la mémoire USB dans le port USB du projetur.

2. Ne jamais-retirer une mémoire USB du projecteur lorsque la DEL clignote. Ceci risquerait en effet d'endommager les données.

3. Appuyez sur la touche SOURCE sur le boitier du projeteur.

L'écran de démarrage de la visionneuse s'affiche.

• Appuyez sur la touche VIEWER de la télécommande.

1. Appuyez sur la touche ENTER.

L'écran des vignettes s'affiche. (→ page 67)

1. Utilisez les touches ▲▼▲ ou ▷ pour sélectionner une icône.
2. Le symbole (flèche) sur la droite indique que plusieurs pages sont disponibles. Le fait d'appuyer sur la touche P A G E (bas) permet de passer à la page suivante : faites s'afficher la page précédente en appuyant sur P A G E .

1. Appuyez sur la touche ENTER.

La diapositive selectionnée s'affiche.

• Lorsque l'icone d'un dossier est selectionnée, les icones contenues dans ce dernier seront affichées.
• Appuyez sur la touche pour selectionner la diapositive suivante.

La diapositive de droite s'affiche.

• Les touches ou permettent de sélectionner la diapositive suivante (droite) ou precedente (gauche) à l'écran des vignettes.

• La barre d'outils s'affiche lorsqu'on appuie sur la touche MENU lors de l'affichage de l'écran des vignettes, des diapositives ou du diaporama. La barre d'outils permet de sélectionner ou de faire tourner une diapositive. ( page 68)

• Appuyez sur la touche EXIT lorsque la barre d'outils n'est pas affichée.

L'écran des vignettes s'affiche.

• Il est également possible d'afficher l'écran des vignettes en appuyant sur la touche ENTER.
• Pour quitter la barre d'outils, appuyez sur la touche MENU pour returner à la liste SOURCE, puis appuyez une nouvelle fois sur la touche MENU pour quitter la liste SOURCE.

Retrait de la mémoire USB du projecteur

1. Sélectionnez l'écran de démarrage VISIONNEUSE.

Appuyez sur la touche EXIT si dernier menu ne s'affiche.

2 Retirez la mémoire USB du projeteur.

Assurez-vous que la DEL de la mémoire USB ne clignote pas avant desterolir la mémoire USB.

REMARQUE: le projecteur risque de ne pas fonctionner correctement si vous retirez la mémoire USB lorsqu'une diapositive est affichée. Si cela se produit, éteignez le projecteur et débranchez le cable d'alimentation. Attendez 3 minutes, puis connectez le cable d'alimentation et allumez le projecteur.

Quitter la visionneuse

1. Appuyez sur la touche MENU avec l'écran de diapositives ou l'écran de vignettes affchéé.

La barre de commande ou le menu fenêtre s'affiche.

1. Appuyez sur la touche MENU encore une fois.

Le menu à l'écran s'affiche.

1. Sélectionnez une source autre que [VISIONNEU-SE] et appuyez sur la touche ENTER.

La visionneuse se ferme.

ASTUCE: Pour quitter la visionneuse à l'aide de la télécommande, Sélectionnez une source autre que [VISIONNEUSE].

Composition de chaque écran

La visionneuse est composée de quatre écrans.

(1) Écran de démarriage de la visionneuse
(2)

(3) Ecran des vignettes
(8)

(9) Ecran des diapositives/
(11) Ecran de diaporama
(10) (12)

Nom	Description
(1) Écran de démarrage de la visionneuse	Cet écran s'affiche en premier à la sélection de la Visionneuse.
(2) Icône USB	Cette icône indique qu'une clé mémoire USB a été insérée dans le projecteur.
(3) Ecran des vignettes	Cet écran présente la liste des dossiers et des fichiers d'image enregistrés sur la mémoire USB. Les fichiers Exif JPEG ne s'affichent qu'à l'écran des vignettes. • Le nombre maximal de fichiers ou de dossiers d'image par page diffère pour chaque modèle. Les modèles UM330X et UM280X disposant d'un affichage de 5 par 4 Les modèles UM330W et UM280W de 6 par 4
(4) Curseur	Le curseur permet de sélectionner (mettre en surbrillance) un dossier ou un fichier d'image à l'aide des touches ▲▼▲▶.
(5) Icône retard	Cette icône permit de returner au dossier d'origine (parent).
(6) Icône de dossier	Cette icône indique que la mémoire USB dispose de plusieurs dossiers.
(7) Icône Haut de page (Bas de page)	Cette icône indique que plusieurs dossiers ou fichiers d'images sont prênts à la page suivante (préférente). Utilisez la touche ➔ pour passer à la ligne suivante (préférente). Les touches PAGE ▽ ou PAGE △ de la télécommande permettent de passer directement à la page préférente ou suivante.
(8) Barre d'outils des vi-gnettes	Cette barre d'outils est utilisée à l'écran des vignettes. Cette barre d'outils peut être affichée en appuyant sur la touche MENU. (→ page 68)
(9) Ecran des diapositives	Cet écran est utilisé pendant la lecture manuelle. L'image sélectionnée est affichée en grand écran.
(10) Barre d'outils de dia-positive	Cette barre d'outils est utilisée à l'écran des diapositives. Cette barre d'outils peut être affichée en appuyant sur la touche MENU. (→ page 69)
(11) Ecran de diaporama	Cet écran est utilisé pendant la lecture automatique. Les diapositives seront changées automatiquement.
(12) Barre d'outils de dia-porama	Cette barre d'outils est utilisée à l'écran du diaporama. Cette barre d'outils peut être affichée en appuyant sur la touche MENU. (→ page 69)

Utilisation de la barre d'outils

1. Appuyez sur la touche MENU.

La barre d'outils s'affiche.

L'écran SOURCE s'affiche en tant qu'écran de connexion de la visionneuse.

1. Utilisez la touche ou pour selectionner un élément, puis les touches ou pour désir les options disponibles.

L'élément sur lequel est place le curseur s'affiche en jaune.

Les touches ou permettent d'afficher les options disponibles.

3. Appuyez sur la touche ENTER.

L'élément sélectionné s'affiche.

1. Appuyez deux fois de suite sur la touche MENU.

La barre d'outils se ferme, puis la liste SOURCE s'affiche. Appuyez une nouvelle fois sur la touche MENU pour quitter la liste SOURCE.

Barde d'outils des vignettes

Menu	Options	Description
(1) Retour	←	Permet de passer à l'image précédente. Lorsque le curseur atteint la partie supérieure gauche de l'écran, il revient à la pagePRECÉrente.
(2) Avant	→	Permet de passer à l'image suivante. Lorsque le curseur atteint la partie inférieure droite de l'écran, il passé à la page suivante.
(3) Affichage		Quitter le menu et returner à l'écran des vignettes.
		Quitter le menu et lancer le diaporama à partir de l'élement mis en surbrillance.
		Permet de quitter le menu et de returner à l'écran du diaporama.
(4) Ordre		Permet d'afficher les icônes par ordre alphabétique. (Numéroros avant les lettres de l'alphabet)
		Permet d'afficher les icônes par ordre décroissant de taille de fi-chier.
		Permet d'afficher les icônes par date de création.

Barde d'outils de diapositive

Menu	Options	Description
(1) Affichage		Permet de quitter le menu et de passer à l'écran du diaporama.
		Permet de quitter le menu et de returner à l'écran des vignettes.
		Permet de quitter le menu et de lancer le diaporama à partir de l'élement mis en surbrillance.
(2) Affichage de l'image		Permet de quitter le menu et affiche l'image à sa résolution réalisée.
		Quitte le menu et affiche l'image à la résolution maximale du projecteur.
(3) Rotation dans lesens des aiguillesd'une montre		Permet de quitter le menu, et de faire tourner l'image de 90° dans lesens des aiguilles d'une montre.
(4) Rotation dans lesens contraire desaiguilles d'une montre		Permet de quitter le menu, et de faire tourner l'image de 90° dans lesens opposé des aiguilles d'une montre.

Barre d'outils de diaporama

Menu	Options	Description
(1) Arrêt	■	—
(2) Retour	←	—
(3) Avant	→	—
(4) Intervalle		5
(5) Répétition		6
		7
Permet de returner à l'écran des vignettes.

INFORMATION:

• Une icône de l'image au centre de l'écran indique que le fichier ne peut être affché à l'écran des diapositives ou du diaporama.
  Le reglage de la barre d'outils permettant la rotation des diapositives se ferme si le dossier est déplace d'un endroit à un autre.

(3) Conversion de fichiers PowerPoint en diapositives (Viewer PPT Converter 3.0)

Le logiciel Viewer PPT Converter 3.0 compris sur le CD-ROM NEC Projector fourni vous permet de convertir des fichiers PowerPoint en fichiers JPEG. Ces fichiers JPEG peuvent etre enregistrres sur une mmoire USB. Il est ensuite possible d'afficher les fichiers JPEG enregistrres sur la memoire USB inseree dans le projecteur, directement a partir de celui-ci, sans passer par un ordinateur.

REMARQUE:

En utilisant PPT Converter 3.0, le fichier PowerPoint est converti en un fichier d'index (avec extension «.idx »).

Une fois la conversion terminée, ce fichier d'index (avec extension «.idx ») sera créé. Au même moment, un dossier portant le même nom sera créé, et les fichiers JPEG y seront stockés. La visionneuse du projecteur n'est pas compatible avec les fichiers d'index (dotés de l'extension .idx).

Installation de Viewer PPT Converter 3.0 sur l'ordinateur.

REMARQUE:

• Vo rte compte dutilisateur Windows devra dispose des droits « Administrateur » (sous Windows 7,Windows Vista et Windows XP) si vous désirez installer ce logiciel.
• Quittez tous les programmes en cours avant de lancer l'installation. L'installation du logiciel risquerait en effet d'échouer dans le cas contraire.

1. Insérez le CD-ROM NEC Projector fourni dans votre lecteur de CD-ROM.

La fenêtre du menu s'affiche.

ASTUCE:

Veuillez suivre la procédure suivante si la fenêtre de menu ne s'affiche pas.

Sous Windows 7:

1. Cliquez le bouton « Demarrer » de Windows.
2. Cliquez sur « Tous les programmes » → « Accessoires » → « Exécuter »
3. Saisissez le nom de votre lecteur de CD-ROM (par exemple : « Q:1 ») puis « LAUNCHER.EXE » dans le champ « Nom ». (exemple : Q:\LAUNCHER.EXE)
   4 Cliquez sur « OK »

La fenêtre du menu s'affiche.

2. Cliquez sur « Install Viewer PPT Converter 3.0 » dans la fenetre du menu.

L'installation démarre.

La fenêtre de Bienvenue s'affiche une fois l'installation terminée.

3 Cliquez sur « Next »

« L'écran « END USER LICENSE AGREEMENT » s'affiche.

Lisez attentivement le « END USER LICENSE AGREEMENT »

4. Si vous acceptez les conditions, cliquez sur « I accept the terms in the license agreement », puis sur « Next »

• Suivez les consignes à l'écran du programme d'installation pour terminer celle-ci.
• La fenêtre de menu s'affiche en fin d'installation.

REMARQUE:

Si Viewer PPT Converter 3.0 a ete instalé, vous devrez lancer une fois Viewer PPT Converter 3.0 avec I'autorisation utilisependant I'installation. Quitte ensuite Viewer PPT Converter 3.0 sans effectuer une autre opération.

- Demarrage

Cliquez sur le bouton [Demarrer] de Windows [Tous les programmes] [NEC Projector User Supportware] [Viewer PPT Converter 3.0] [Viewer PPT Converter 3.0], dans cet ordre.

REMARQUE:

Lorsque Viewer PPT Converter 3.0 est installé sur un ordinateur importante depuis PowerPoint, Viewer PPT Converter 3.0 sera automatiquement enregistré en tant qu'accessaire de PowerPoint.

Il est nécessaire d'annuler l'accessoire Viewer PPT Converter 3.0 avant de désinstaller Viewer PPT Converter 3.0.

Veuillez you reporter à l'aide en ligne du Viewer PPT Converter 3.0 pour désinstaller l'accessoire.

ASTUCE:

• Déinstallation de Viewer PPT Converter 3.0

Suivez la procEDURE décrite au chapitre « Désinstaller Virtual Remote Tool » si vous désirez désinstaller Viewer PPT Converter 3.0.

Remplacez « Virtual Remote Tool » par « Viewer PPT Converter 3.0 » (→ page 37)

Conversion de fichiers PowerPoint et enregistrement sur mémoire USB

1. Insérez la mémoire USB dans le port USB de votre ordinateur.
2. Cliquez sur le bouton « Demarrer » → « Tous les programmes » → « NEC Projector UserSupportware » → « Viewer PPT Converter 3.0 » → « Viewer PPT Converter 3.0 »

Viewer PPT Converter 3.0 démarre.

1. Cliquez sur « Brows... » puis selectionnez le fichier PowerPoint que vous désirez convertir, et cliquez enfin sur « Open ».

1. Cliquez sur « Next »
2. Sélectionnez la mémoire USB en tant que « Card Drive», puis tapez le « Index name »

Ce nom d'index peut être composé de huit caractères alphanumerices au maximum. Les caractères à 2 octets ainsi que les noms de fichier très longs ne peuvent être utilisés.

1. Cliquez sur « Export »

Un message de confirmation s'affiche.

1. Cliquez sur « OK »
   L'exportation du fichier démarre.
2. Cliquez sur « OK »
3. Cliquez sur « Exit »

Viewer PPT Converter 3.0 s'arrête.

1. Retirez la mémoire USB de l'ordinateur.

REMARQUE:

• Cliquez sur l'icone « prisoner l'appareil en toute sécurité » dans la barre d'outils avant de prisoner la mémoire USB du port USB de l'ordinateur.

5. Utilisation du menu sur écran

Utilisation des menus

REMARQUE: Le menu sur écran risque de ne pas être affché correctement lorsqu'une image video entrelacée est projetée.

1. Appuyer sur la touche MENU de la télécommande ou du projecteur pour afficher le menu.

REMARQUE : Les commandes comme ENTER, EXIT, ▲▼, △▶ en bas affichent les boutons disponibles pour vos actions.

2 Appuyer sur les touches de la télécommande ou du projecteur pour afficher le sous-menu.
3. Appuyer sur la touche ENTER de la télécommande ou du projecteur pourmettre en surbrillance le premier élément ou le premier onglet.
4. Utiliser les touches de la télécommande ou du projecteur pour selectionner l'élément à ajuster ou à régler.

Vousspuvezutiliserles touches de la telecommande ou du boitier du projecteur pour selectionner l'onglet souhaite.

1. Appuyer sur la touche ENTER de la télécommande ou du projecteur pour afficher la fenetre du sousmenu.
2. Régler le niveau, activer ou désactiver l'élement選érationné en utilisant les touches ▲▼◁▷ de la télécommande ou du projecteur.

Les changements sont enregistrés jusqu'à ce qu'un nouvel ajustement soit effectué.

1. Repeter les étapes 2 à 6 pour régler un élément supplémentaire ou appuyer sur la touche EXIT du projecteur ou de la télécommande pour quitter l'affichage du menu.

REMARQUE : Lorsqu'un menu ou un message est affiché, plusieurs lignes d'information peuvent être perdues, suivant le signal ou les réglages.
8. Appuyez sur la touche MENU pour fermer le menu.

Appuyer sur EXIT pour returner au menu précédent.

2 Éléments du menu

Surbrillance

Symbole de verrouillage des touches Les fenêtres du menu ou les boîtes de dialogue comportent généralement les éléments suivants :

Surbrillance. Indique le menu ou l'objet sélectionné.

Triangle plein .Indique que d'autres choix sont disponibles. Un triangle en surbrillance indique que I'ellement est actif.

Onglet. Indique un groupe de fonctions dans une boite de dialogue. La selection d'un onglet amene sa page au premier plan.

Bouton radio. Utiliser ce bouton rond pour selectionner une option dans une boite de dialogue.

Source ... Indique la source actuellément selectionnee.

Temps restant minuterie de désactivation.... Indique le temps restant lorsque la fonction [MINUT. DESACTIVATION] est préré-glee.

Barre coulissante. Indique les reglages ou la direction de l'ajustement.

Symbole du mode ECO............Permet d'indiquer que le MODE ECO est regle.

Symbole de verrouillage des touches ............ Indique que la fonction [VER. PANNEAU COMMANDE] est activée.

Symbole de thermomètre ............ Indique que le [MODE ECO] a ete regle de force en mode [NORMAL] car la tempe rature interne est trop elevée.

Symbole de haute altitude Indique que le [MODE VENTILATEUR] est regle sur le mode [HAUTE ALTITUDE].

Symbole sans fil. Indique que la connexion au réseau local sans fil est activée.

3 List des fonctions de menus

Certaines rubriques de menu sont indisponibles suivant la source d'entrée.

Menu fonctions				Par défaut	Options
SOURCE	ORDINATEUR			*
	HDMI1			*
	HDMI2			*
	VIDEO			*
	S-VIDEO			*
	VISIONNEUSE
	RESEAU
	AFFICH. USB
REGLAGE	IMAGE	PREREGLAGE		*	1-7
		PARAMETRESDETAILLES	GENERALITES
			REFERENCE	*	HTE LUMIN., PRESENTATION, VIDEO, FILGMGRAPHIQUE, sRGB, DICOM SIM.
			CORRECTIONGAMMA*1		DYNAMIQUE, NATUREL, DETAIL DU NOIR
			TAILLED'ECRAN*2	*	GRAND, MOYEN, PETIT
			TEMP.COULEURS	*	5000, 6500, 7800, 8500, 9300, 10500
			CONTRASTEDYNAMIQUE	*	DEACT., ACTIVE
			MODE DE L'IMAGE	*	IMMOBILE, EN MOUVEMENT
			AMELORATIONCOULEUR	*	DEACT., ACTIVE
			BALANCE DES BLANCS	0
			CONTRASTE R	0
			CONTRASTE G	0
			CONTRASTE B	0
			LUMINOSITE R	*3
			LUMINOSITE G	*3
			LUMINOSITE B	*3
		CONTRASTE		63
		LUMINOSITE		63
		NETTETE		7
		COULEUR		31
		TEINTE		31
		RESET
	OPTIONSD'IMAGE	HORLOGE		*
		PHASE		*
		HORIZONTAL		*
		VERTICAL		*
		SURBALAYAGE		*	0[%, 5[%, 10%]
		ASPECT (RATIO)		*	UM330X/UM280X : AUTO, 4:3, 16:9, 15:9, 16:10, ZOOM LARGE, NATIF
				*	UM330W/UM280W : AUTO, 4:3, 16:9, 15:9, 16:10, GRAND ECRAN, NATIF
		POSITION (Non disponible sur UMM330W/UM280W)		0	-96 à 96
CONFIG.	GENERALITES	ZOOM NUMERIQUE		100	70 à 100
		KEYSTONE		0
		SAUVEGARDE KEYSTONE		DESACT.	DESACT., ACTIVE
		COULEUR MURALE		DESACT.	DESACT., TABLEAU BLANC, TABLEAU NOIR, TABLEAU NOIR (GRIS), JAUNE CLAIR, VERT CLAIR, BLEU CLAIR, BLEU CIEL, ROSE CLAIR, ROSE
		MODE ECO		ECO AUTO	DESACT., ECO AUTO, NORMAL, ECOLOGIQUE
		SOUS-TITRAGE DESACTIVE		DESACT.	DESACT., SOUS-TITRE 1, SOUS-TITRE 2, SOUS-TITRE 3, SOUS-TITRE 4, TEXTE 1, TEXTE 2, TEXTE 3, TEXTE 4
		MINUT. DESACTIVATION		DESACT.	DESACT., 0:30, 1:00, 2:00, 4:00, 8:00, 12:00, 16:00
		LANGUE		ENGLISH	ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO, ESPÁNOL, SVENSKA, 日本語
					DANSK, PORTUGUES, CESTINA, MAGYAR, POLSKI, NDERLANDS, SUOMI
					NORSK, TÜRKCE, PUCCKM, Ελληνίας, 中文, 한국어
					ROMÁNA, HRVATSKI, Блиларпск, INDONESIA, 채류지어, 편고, 썼명, 繁體中文

• L'astérisque () indique que le réglage par défaut varie selon le signal.
  1 Le paramètre [CORRECTION GAMMA] est disponible si un paramètre autre que [DICOM SIM.] est sélectionné dans [REFERENCE].
  2 Le paramètre [TAILLE D'ECRAN] est disponible si [DICOM SIM.] est sélectionné dans [REFERENCE].
  3 Le réglage par défaut varie en fonction du réglage de [REFERENCE].

Menu fonctions				Par défaut	Options
CONFIG.	MENU	SELECTION DE COULEUR		COULEUR	COULEUR, MONOCHROME
		AFFICHAGE SOURCE		ACTIVE	DESACT., ACTIVE
		AFFICHAGE ID		ACTIVE	DESACT., ACTIVE
		MESSAGE ECO		DESACT.	DESACT., ACTIVE
		DUREE D'AFFICHAGE		AUTO 45 S	MANUEL, AUTO 5 S, AUTO 15 S, AUTO 45 S
		PAPIER PEINT		BLEU	BLEU, NOIR, LOGO
		MESSAGE DE FILTRE		UM330X/UM330W: 3500[H]UM280X/UM280W: 5000[H]	UM330X/UM330W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 3500[H]UM280X/UM280W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 5000[H]
	INSTALLATION	ORIENTATION		BUREAU VERS L'AVANT	BUREAU VERS L'AVANT, PLAFOND VERS L'ARRIÈRE, BUREAU VERS L'ARRIÈRE, PLAFOND VERS L'AVANT
		VER. PANNEAU COMMANDE		DESACT.	DESACT., ACTIVE
		SECURITE		DESACT.	DESACT., ACTIVE
		VITESSE DE TRANSMISSION		38400bps	4800bps, 9600bps, 19200bps, 38400bps
		CONTROLE ID	NUMERO DE CONTROLLE ID	1	1-254
			CONTROLLE ID	DESACT.	DESACT., ACTIVE
		MOTIF DE TEST
		GAIN MICRO		2	0, 1, 2, 3
	OPTIONS(1)	REGLAGE AUTOMATIQUE		NORMAL	DESACT., NORMAL, FIN
		MODE VENTILATEUR		AUTO	AUTO, HAUT, HAUTE ALTITUDE
		SELECTION DU SIGNAL	ORDINATEUR	RGB/COMPOSANT	RGB/COMPOSANT, RGB, COMPOSANT
			VIDEO	AUTO	AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM
			S-VIDEO	AUTO	AUTO, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM
		MODE WXGA		UM330X/UM280X:DESACT.UM330W/UM280W:ACTIVE	DESACT., ACTIVE
		DESENTRELACE		ACTIVE	DESACT., ACTIVE
		REGLAGESHDMI	NIVEAU VIDEO	AUTO	AUTO, NORMAL, AMELIORE
			SELECTIONAUDIO	HDMI1	HDMI1, ORDINATEUR
			NIVEAU VIDEO	AUTO	AUTO, NORMAL, AMELIORE
			SELECTIONAUDIO	HDMI2	HDMI2, ORDINATEUR
		BIP		ACTIVE	DESACT., ACTIVE
	OPTIONS(2)	MODE VEILLE		NORMAL	NORMAL, ECONOMIE D'ENERGIE
		DEMARRAGE DIRECT		DESACT.	DESACT., ACTIVE
		MARCHE AUTO ACT(COMP.)		DESACT.	DESACT., ACTIVE
		MARCHE AUTO DES		DESACT.	DESACT., 0:05, 0:10, 0:20, 0:30, 1:00
		SEL. SOURCE / DEFAULT		DERNIERE	DERNIERE, AUTO, ORDINATEUR, HDMI1, HDMI2, VIDEO, S-VIDEO, VISIONNEUSE, RESEAU, AFFICH. USB
	RESEAU LOCALCABLE	RESEAU LOCAL CABLE		ACTIVER	DESACTIVER, ACTIVER
		PARAMETRES		DHCP: ACTIVEAUTO DNS:ACTIVE	DHCP, ADRESSE IP, MASQUE SUBNET, PASSENELLE, AUTODNS, DNS
		SE RECONNECTER
	RESEAU LOCALSS FIL	PROFIL		CONNEXIONFACILE	DESACTIVER, CONNXION FACILE, PROFIL 1, PROFIL 2
		SE RECONNECTER
Menu fonctions		Par défaut	Options
INFO.	TEMPS D'UTILISATION	DUREE VIE RESTANTE LAMPE
		HEURES D'UTILIS. LAMPE
		HEURES D'UTILIS. FiltRE
		ECO TOTALE DE CARB.
	SOURCE	NOM DE LA SOURCE
		INDEX DES SOURCES
		FREQUENCY HORIZONTAL
		FREQUENCY VERTICAL
		TYPE DE SIGNAL
		TYPE DE VIDEO
		TYPE SYNC
		POLARITE SYNCHRO.
		TYPE DE NUMERISATION
	RESEAU LOCAL CABLE	ADRESSE IP
		MASQUE SUBNET
		PASSERELLE
		ADRESSE MAC
	RESEAU LOCAL SS FIL	ADRESSE IP
		MASQUE SUBNET
		PASSERELLE
		ADRESSE MAC
		SSID
		TYPE DE RESEAU
		WEP/WPA
		CANAL
		NIVEAU DU SIGNAL
	VERSION	FIRMONWARE
		DATA
	AUTRES	NOM DU PROJECTEUR
		MODEL NO.
		SERIAL NUMBER
		LAN UNIT TYPE
		CONTROL ID (lorsque [CONTROL ID] est règèle)
RESET	SIGNAL ACTUEL
	TOUTES LES DONNEES
	EFFACER HEURES LAMPE
	EFFACER HEURES FiltRE

Descriptions et fonctions des menus [SOURCE]

ORDINATEUR

Sélectionne l'ordinateur relié au signal du connecteur d'entrée COMPUTER.

REMARQUE : Lorsque le signal d'entree composant est raccordé au connecteur COMPUTER IN, selectionnez [ORDINATEUR].

HDMI1 et 2

Sélectionne l'équipement compatible HDMI relié au connecteur HDMI1 ou 2 IN.

VIDEO

Selectionne l'equipement relié à l'entrée VIDEO - magnétoscope, lecteur DVD ou rétroprojecteur.

S-VIDEO

Sélectionne l'équipment relié à l'entrée S-VIDEO - magnétoscope ou lecteur DVD.

REMARQUE : La trame peut etre gelée pendant un bref instant lorsqu'une video est lue en avance rapide ou retour rapide avec une source Video ou S-Video.

VISIONNEUSE

Cette fonction vous permet de faire des presentations à l'aide d'une mémoire USB contenant des diapositives. ( page 62 « 4. Utilisation de la Visionneuse »)

RESEAU

Permet de selectionner le signal du port reseau local (RJ-45) ou du dispositif reseau local sans fil USB instalé (en option).

AFFICH. USB

Permet de selectionner l'ordinateur connecté au port (type B) USB (PC) par l'internédiaire d'un cable USB disponible dans le commerce.

( page 41)

Descriptions et fonctions du menu de réglage [REGLAGE] [IMAGE]

[PREREGLAGE]

Cette fonction vous permet de selectionner des réglages optimisés pour l'image que vous projetez.

Voussouspoucezajuster une teinte neutreet pour le jaune, cyan ou magenta.

Il existe sept prérégles d'usine optimisés pour différents types d'images. Vous pouvez également utiliser les [PARAMETRES DETAILLES] pour définir les paramètres ajustables afin de personnelier chaque gamma ou couleur.

Vos réglages peuvent être enregistrés dans [PREREGLAGE 1] à [PREREGLAGE 7],

HTE LUMIN....... Recommandé pour un usage dans une piece lumineuse.

PRESENTATION.... Recommandé pour faire une presentation utilisant un fichier PowerPoint.

VIDEO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Recommandé pour regarder des programmes TV traditionnels.

FILM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Recommandé pour les films.

GRAPHIQUE....... Recommandé pour les graphiques.

sRGB . Valeurs de couleurs standard

DICOM SIM. ....... Recommandé pour le format de simulation DICOM.

REMARQUE:

Loption [DICOM SIM.] sert uniquely d'entrainement/ reference et ne doit pas etre utilise pour le diagnostic en lui-meme.
- DICOM est l'abréviation de Digital Imaging and Communications in Medicine. Il s'agit d'un standard développé par l'Université Américaine de Radiologie (ACR) et l'Association Nationale des Fabricants Electriques (NEMA).

Le standard spécifique le mode de transfert des images numériques d'un système à l'autre.

[PARAMETRES DETAILLES]

[GENERALITES]

Enregistrement de vos paramètres personalisés [REFERENCE]

Cette fonction vous permet d'enregistrer vos paramètres personalisés dans [PREREGLAGE 1] à [PREREGLAGE 7]. Sélectionner tout d'abord un mode preset de base depuis [REFERENCE], puis régler [CORRECTION GAMMA] et [TEMP. COULEURS].

HTE LUMIN....... Recommandé pour un usage dans une piece lumineuse.

PRESENTATION .... Recommandé pour faire une presentation utilisant un fichier PowerPoint

VIDEO ....... Recommandé pour les images normales telles qu'un programme TV

FILM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Recommandé pour les films.

GRAPHIQUE ....... Recommandé pour les graphiques

sRGB .Valeurs de couleur standard

DICOM SIM. ....... Recommandé pour le format de simulation DICOM.

Sélection du mode de correction Gamma [CORRECTION GAMMA]

Chaque mode est recommendé pour:

DYNAMIQUE....Cree une image au contraste elevé.

NATUREL. Reproduction naturelle de l'image.

DETAIL DU NOIR ... Accentue les détails dans les zones sombres de l'image.

REMARQUE: Cette fonction n'est pas disponible si [DICOM SIM.] est selectionné dans [PARAMETRES DÉTAILLES].

Selection de la taille de l'écran pour DICOM SIM [TAILLE D'ECRAN]

Cette fonction permet de réaliser la correction gamma appropriée à la taille de l'écran.

GRAND Pour un écran de 110"

MOYEN. Pour un écran de 90"

PETIT. Pour un écran de 70"

REMARQUE: Cette fonction n'est disponible que si [DICOM SIM.] est selectionné dans [PARAMETRES DETAILLE].

Réglage de la température des couleurs [TEMP. COULEURS]

Cette option vous permet de selectionner la température de couleur de votre choix.

REMARQUE : Lorsque [PRESENTATION] ou [HTE LUMIN.] est selectionné dans [REFERENCE], cette fonction n'est pas disponible.

Réglage de la luminosité et du contraste [CONTRASTE DYNAMIQUE]

Cette fonction vous permet d'ajuster optiquement le rapport de contraste, grâce à l'iris incorpore.

Sélectionnez [ACTIVE] pour augmenter le rapport de contraste.

Selection du Mode d'image fixe ou du Mode film [MODE DE L'IMAGE]

Cette fonction vous permet deCHOISIR entre le Mode d'image fixe et le Mode film.

IMMOBILE...... Cette option est recommandée pour les images fixes.

EN MOUVEMENT... Cette option est recommandaee pour les films.

REMARQUE: Cette fonction n'est disponible que lorsque [HTE LUMIN.] est selectionnée dans [REFERENCE].

Améliorer la couleur [AMELIORATION COULEUR]

Cette fonction vous permet d'améliorer la couleur de l'image.

DESACT. N'améliore pas la couleur

ACTIVE Ameliore la couleur.

REMARQUE: Cette fonction n'est disponible que lorsque [PRESENTATION] est seLECTIONné [REFERENCE].

Réglage de la Balance des blancs [BALANCE DES BLANCS]

Ceci you per met de regler la balance des blancs. Le contraste pour chaque couleur RGB est utilise pour regler l'intensité du blanc de I'écran. La luminosité pour chaque couleur RGB est utilise pour regler l'intensité du noir de I'écran.

[CONTRASTE]

Règle l'intensité de l'image en fonction du signal entrant.

[LUMINOSITE]

Règle le niveau de luminosité ou l'intensité de la trame arrêté.

[NETTETE]

Contrôle le détaill de l'image.

[COULEUR]

Augmente ou diminuè le niveau de saturation de la couleur.

[TEINTE]

Varie le niveau de couleur de + / - vert a + / - bleu. Le niveau du rouge sert de reférence.

Signal d'entrée	CONTRASTE	LUMINOSITE	NETTETE	COULEUR	TEINTE
ORDINATEUR/HDMI (RGB)	Oui	Oui	Oui	Non	Non
ORDINATEUR/HDMI (COMPOSANT)	Oui	Oui	Oui	Oui	Oui
VIDEO/S-VIDEO/COMPOSANT	Oui	Oui	Oui	Oui	Oui
VISIONNEUSE/RESEAU/ AFFICH. USB	Oui	Oui	Oui	Non	Non

Oui=Réglable, Non=Non réglable

[RESET]

Les paramètres et régliages de [IMAGE] sont raménés aux paramètres d'usine à l'exception des suivants; Numéroros prérglés et [REFERENCE] dans l'écran [PREREGLAGE].

Les paramètres et réglages sous [PARAMETRES DÉTAILLLES] de l'écran [PREREGLAGE] qui ne sont pas sélectionnés actuellement ne seront pas réinitialisés.

[OPTIONS D'IMAGE]

Réglage de l'horloge et de la phase [HORLOGE/PHASE]

Cette fonction permet de régler manuellement HORLOGE et PHASE.

Horloge. Utiliser cet élément pour régler avec précision l'image d'ordinateur ou pour supprimer les bandes verticales qui peuvent apparfaître. Cette fonction ajuste les fréquences d'horloge qui suppriment le scintillagement horizontal dans l'image.

Cet ajustement peut s'avérer nécessaire lorsque vous connectez votre ordinateur pour la première fois.

PHASE. Utiliser cet élément pour régler la phase de l'horloge ou pour réduire le bruit video, les interférences ou la diaphonie. (C'est évident lorsqu'une partie de votre image semble miroiter.)

N'utiliser [PHASE] que lorsque [HORLOGE] est terminé.

REMARQUE: Les éléments [HORLOGE] et [PHASE] ne sont disponibles que pour les signaux RGB.

Réglage de la position horizontal/vertical [HORIZONTAL/VERTICAL]

Règle la position de l'image horizontally et verticalement.

REMARQUE : Les éléments [HORIZONTAL] et [VERTICAL] ne sont pas disponibles pour les paramètres VIDEO, S-VIDEO, HDMI, VISIONNEUSE, RESEAU et AFFICH. USB.

• Une image peut être déformée pendant le réglage des paramètres [HORLOGE] et [PHASE]. Il ne s'agit pas d'un dysfonctionnement.
• Les réglages des paramètres [HORLOGE], [PHASE], [HORIZONTAL], et [VERTICAL] sont enregistrés en mémoire pour le signal actuel. La prochaine fois que vous projetterez une image avec la même résolution et la même fréquence horizontal et vertical, ces réglages seront rappelés et appliqués.

Pour effacer les réglages enregistrés en mémoire, Sélectionnez [RESET] [SIGNAL ACTUEL] ou [TOUTES LES DONNEEs] dans le menu et réinitialisez les réglages.

Sélection du pourcentage de surbalayage [SURBALAYAGE]

Selectionner le pourcentage de surbalayage (0 %, 5 % et 10 %) pour le signal.

REMARQUE:

• Le [0[% ]] ne peut pas etre selectionne sur une entrée VIDEO et S-VIDEO.
  L'élement [SURBALAYAGE] n'est pas disponible dans les cas suivants :
• lorsque l'option [NATIF] est sélectionnée pour l'élement [ASPECT (RATIO)].
• Lorsque [VISIONNEUSE], [RESEAU] ou [AFFICH. USB] est sélectionné dans [SOURCE].

Selectionner le rapport d'aspect [ASPECT (RATIO)]

Le terme « rapport d'aspect » fait reférence au rapport de la largeur par rapport à la hauteur d'une image projetée. Le projecteur déterminé automatiquement le signal d'entrée et l'affiche dans son rapport d'aspect approprié.

• Ce tableau indique les résolutions et les rapportes d'aspect type que la plupart des ordinateurs supportent.

Résolution		Rapport d'aspect
VGA	640 × 480	4:3
SVGA	800 × 600	4:3
XGA	1024 × 768	4:3
WXGA	1280 × 768	15:9
WXGA	1280 × 800	16:10
WXGA+	1440 × 900	16:10
SXGA	1280 × 1024	5:4
SXGA+	1400 × 1050	4:3
UXGA	1600 × 1200	4:3
WUXGA	1920 × 1200	16:10

Options	Fonction
AUTO	Le projecteur détermine automatiquement le signal d'entrée et l'affiche dans son rapport d'aspect. (→ page suivante) Le projecteur peut déterminer de manière erronée le rapport d'aspect en fonction de son signal. Dans ce cas, Sélectionner le rapport d'aspect approprié à partir des points suivants.
4:3	L'image est affichée en rapport d'aspect 4:3.
16:9	L'image est affichée en rapport d'aspect 16:9.
15:9	L'image est affichée en rapport d'aspect 15:9.
16:10	L'image est affichée en rapport d'aspect 16:10.
ZOOM LARGE (UM330X/UM280X)	L'image est étirée à gauche et à droite. Des parties de l'image affichée sont rognées sur les bords gauches et droits et elles ne sont donc pas visibles.
GRAND ECRAN (UM330W/UM280W)	L'image d'un signal « letterbox » est étirée également dans les directions horizontales et verticales pour s'adapter à l'écran. Des parties de l'image affichée sont rognées sur les bords supérieurs et inférieurs et elles ne sont donc pas visibles.
NATIF	Le projecteur affiche l'image actuelle avec sa vérable résolution lorsque le signal d'or-dinateur entrant a une résolution plus BASSE que la résolution naturelle du projecteur. [Exemple 1] Lorsque le signal d'en-trée avec la résolution 800 × 600 est affchéé sur les UM330X/UM280X : [Exemple 2] Lorsque le signal d'en-trée avec la résolution 800 × 600 est affchéé sur le UM330W/UM280W : REMARQUE : • Lorsqu'un signal ne provenant pas d'un ordinateur est affchéé, [NATIF] n'est pas disponible. • Lorsqu'un signal avec une résolution plus élevé que la résolution naturelle du projecteur est affichée, [NATIF] n'est pas disponible.

Échantillonner l'image lorsque le rapport d'aspect approprié est déterminé automatiquement UM330X/UM280X

[Signal d'ordinateur]

Rapport d'aspect de signal en-trant	4:3	5:4	16:9	15:9	16:10
Échantillonner l'image lorsque le rapport d'aspect approprié est déterminé automatiquement

[Signal video]

Rapport d'aspect de signal en-trant	4:3	Letterbox	Compression
Échantillonner l'image lorsque le rapport d'aspect est déterminé automatiquement			REMARQUE : Pour afficher correctement un signal comprimé, sélectionner [16:9] ou [ZOOM LARGE].

UM330W/UM280W

[Signal d'ordinateur]

Rapport d'aspect de signal en-trant	4:3	5:4	16:9	15:9	16:10
Échantillonner l'image lorsque le rapport d'aspect approprié est déterminé automatiquement

[Signal video]

Rapport d'aspect de signal en-trant	4:3	Letterbox	Compression
Échantillonner l'image lorsque le rapport d'aspect est déterminé automatiquement		REMARQUE : Pour afficher correctement un signal « letterbox », sélectionnner [GRAND ECRAN].	REMARQUE : Pour afficher correctement un signal comprimé, sélectionnner [16:9].

ASTUCE:

• La position de l'image peut être régée verticalément en utilisant [POSITION] lorsque les rapport d'aspect [16:9], [15:9] ou [16:10] sont sélectionnés.
  Le terme «letterbox» fait reference à une image avec une orientation de type plus paysage, comparée à une image 4:3, qui est le rapport d'aspect standard pour une source video.

Le signal letterbox a des rapportes d'aspect avec la taille vista « 1.85:1 » ou la taille cinémascope « 2.35:1 » pour les films.
- Le terme « compression » fait ↔ reference à l'image comprimée dont le rapport d'aspect est converti de 16:9 à 4:3.

Réglage de la position verticale de l'image [POSITION] (non disponible sur UM330W/UM280W)

(uniquement lorsque [16:9], [15:9] ou [16:10] est sélectionné pour [ASPECT (RATIO)])

Lorsque [16:9], [15:9] ou [16:10] est sélectionné dans [ASPECT (RATIO)], l'image est affichée avec des bords noirs en haut et en bas.

Yououpouvezajusterla position vertical du hautverslebas desbords noirs.

Descriptions et fonctions des menus [CONFIG.]

[GENERALITES]

Utiliser le zoom numérique [ZOOM NUMERIQUE]

Cette fonction vous permet d'ajuster électroniquement et avec précision la taille de l'image à l'écran.

ASTUCE : Pour régler rapidement la taille de l'image projetée, éloignez ou rapprochez le projecteur de l'écran. Pour effectuer un zoom précis, utilisez la fonction [ZOOM NUMERIQUE]. (→ page 22)

Correction manuelle de la distorsion Keystone verticale [KEYSTONE]

La distorsion verticale peut etre corrigee manuellement. ( page 23)

ASTUCE : Lorsque cette option est en surbrillance, le fait d'appuyer sur la touche ENTER affiche sa barre coulissant pour le réglage.

Enregister la correction de distorsion Keystone verticale [SAUVEGARDE KEYSTONE]

Cette option permet d'enregistrer les réglages actuels de correction de distorsion trapézoidale.

DESACT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . trapezoidale seront réinitialisés à « zéro »

ACTIVE . Sauvegarde les réglages actuels de correction de Keystone

L'enregistrement des modifications une seule fois affecte toutes les sources. Les modifications sont sauvégardées lorsque le projecteur est étant.

Utilisation de la correction de couleur murale [COULEUR MURALE]

Cette fonction permet une correction rapide et adaptative de la couleur dans les applications où le matériel de l'écran n'est pas blanc.

REMARQUE: Sélectionner [TABLEEAU BLANC] réduit la luminosité de la lampe.

Activation du mode Éco [MODE ECO]

Le MODE ECO permet de prolonger la durée de vie de la lampe, tout en diminuant la consommation de courant et les émissions de CO_2 .

Il est possible deCHOIsir un des quatre modes de luminosite suivants : [DESACT.], [ECO AUTO], [NORMAL] et [ECOLOGIQUE].

( page 29)

Réglage de sous-titrage fermé [SOUS-TITRAGE DESACTIVE]

Cette option regle plusieurs modes de sous-titrage fermé qui permettent de superposer un texte sur l'image projetée de Video ou S-Video.

DESACT. Ceci sort du mode de sous-titrage fermé.

SOUS-TITRE 1-4.... Le texte est superposé.

TEXTE 1-4.... Le texte est affché.

REMARQUE:

• Le sous-titrage fermé n'est pas disponible dans les conditions suivantes :
• lorsque des messages ou des menus sont affichés.
• lorsqu'une image est agrandie, figée, ou en silencieux.
• Il est possible que des portions de texte superposées ou de sous-titres soient tronquées. Veuillez dans ce cas positionner le texte superposé ou les sous-titres dans la zone affichée à l'écran.

Utilisation de la minuterie de désactivation [MINUT. DESACTIVATION]

1. Sélectionner le temps souhaité entre 30 minutes et 16 heures : DESACT., 0 :30, 1 :00, 2 :00, 4 :00, 8 :00, 12 :00, 16 :00.
   2 Appuyer sur la touche ENTER de la télécommande.
2. Le temps restant commence à être décompté.
3. Le projeteur s'eteint lorsque le compte à rebours est terminé.

REMARQUE:

• Pour annuler la durée prérégée, Sélectionner [DESACT.] pour la durée prérégée oumettre hors tension.
  Lorsque le temps restant atteint 3 minutes avant l'extinction du projecteur, le message [CELA FAIT MOINS DE 3 MINTUES QUE L'APPAREIL EST ETEINT.] s'affiche en bas de I'écran.

Sélection de la langue du menu [LANGUE]

Yououpouvezchoisirl'une des29langues pourlesinstructions surecran.

REMARQUE: Voitre reglage ne sera pas affecte meme lorange [RESET] est activé a partir du menu.

[MENU]

Sélection de la couleur du menu [SELECTION DE COULEUR]

Voussouspoucezchoisirentredeuxoptions pour lacouleur de menu:COULEURetMONOCHROME.

Activation / Désactivation de l'affichage du nom de la source choisis [AFFICHAGE SOURCE]

Cette option permet d'activer ou de désactiver l'affichage du nom de la source utilise en haut à droite de l'écran, comme ORDINATEUR, HDMI1, HDMI2, VIDEO, S-VIDEO, VISIONNEUSE, RESEAU, AFFICH. USB.

Cette option permet d'activer ou de désactiver l'affichage du nom de la source utilise en haut à droite de l'écran, comme ORDINATEUR1, ORDINATEUR2, HDMI, VIDEO, S-VIDEO, VISIONNEUSE, RESEAU, AFFICH. USB.

S'il n'y aaucun signal d'entree, l'advertisement « aucun signal » vous encouragerant à rechercher une entree disponible s'affiche au centre de I'ecran. Si le parametre [VISIONNEUSE] ou [RESEAU] est selectionné dans [SOURCE], l'advertisement « aucun signal » ne s'affiche pas.

ACTIVE/DESACT. I'ID de commande [AFFICHAGE ID]

AFFICHAGE ID ....... Cette option active ou désactive le numéro ID qui s'affiche lorsque la touche ID SET de la télécommande est pressée.

Activation / Désactivation du message Éco [MESSAGE ECO]

Cette option permet d'afficher un des messages suivants à la mise en marche du projecteur.

Le message Éco encourage l'utilisateur à réduire la consommation d'énergie. Si [DESACT.] est sélectionné dans [MODE ECO], un message s'affiche vous encouragant à seLECTIONner [ECO AUTO], [NORMAL] ou [ECOLOGIQUE] dans [MODE ECO].

Si [ECO AUTO], [NORMAL] ou [ECOLOGIQUE] est sélectionné dans [MODE ECO]

Appuyez sur une touche quelconque pour faire disparaître le message. Le message disparait automatiquement si aucune touche n'est enforcée pendant 30 secondes.

Lorsque le [MODE ECO] est régé sur [DÉSACTIV.]

L'écran du [MODE ECO] peut être affché en appuyant sur la touche ENTER. (→ page 29)

Appuyez sur la touche EXIT pour quitter ce message.

Selection de la durée de l'affichage du menu [DUREE D'AFFICHAGE]

Cette option permet de selectionner la durée d'attente du projecteur après la derniere pression d'une touche pour eteindre le menu. Les choix prerégles sont [MANUEL], [AUTO 5 S], [AUTO 15 S] et [AUTO 45 S]. Le preréglage par défaut est [AUTO 45 S].

Sélection d'une couleur ou d'un logo pour l'arrête-plan [PAPIER PEINT]

Utiliser cette fonction pour afficher un écran bleu/noir ou un logo lorsqu'aucun signal n'est disponible. Le fond par défaut est [BLEU].

REMARQUE:

• Si le paramètre [LOGO] est sélectionné dans [PAPIER PEINT] avec la source [RESEAU] ou [AFFICH. USB] sélectionnée, le paramètre [BLEU] sera sélectionné qu'elle que soit sa sélection.
• Si [AFFICHAGE SOURCE] est activé, l'ajtestissement « aucun signal » vous encouragant à rechercher une entrée disponible s'affiche au centre de l'écran qu'elle que soit sa sélection.
• Voitre reglage ne sera pas affecte meme lorsque [RESET] est activé a partir du menu.

Selectionner un Temps d'Intervalle pour Message de Filtre [MESSAGE DE FILTRE]

Cette option permet de selectionner le temps d'intervalle d'affichage du message de filtrte. Nettoyez le filtrte lorsque vous receivez le message « VEUILLEZ NETTOYER LE FILTRE. » (→ page 116)

Six options sont disponibles :

UM330X/UM330W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 3500[H]

UM280X/UM280W: DESACT., 100[H], 500[H], 1000[H], 2000[H], 5000[H]

REMARQUE: Voitre reglage ne sera pas affecte meme lorsque [RESET] est activé depuis le menu.

[INSTALLATION]

Sélection de l'orientation du projecteur [ORIENTATION]

Cette fonction permet d'orienter l'image suivant le mode d'installation du projecteur. Les options sont : Bureau vers l'avant, Plafond vers l'arriere, Bureau vers l'arriere et Plafond vers l'avant.

Désactivation des touches du projecteur [VER. PANNEAU COMMANDE]

Cette option active ou désactive la fonction de VER. PANNEAU COMMANDE.

REMARQUE:

• Ce VER. PANNEAU COMMANDE n'afecte pas les fonctions de la télécommande.
• Lorsque le panneau de commande est verrouillé, maintainir enforcée la touche EXIT du projecteur pendant environ 10 secondes permet de changer le réglage sur [DESACT.].

ASTUCE : Lorsque la fonction [VER. PANNEAU COMMANDE] est activée, une icône de verrouillage des touches [ ] apparait en bas à droite du menu.

Activer la sécurité [SECURITE]

Cette fonction active ou désactive la fonction SECURITE.

A moins que le mot clé correct ne soit tapé, le projecteur ne peut pas projeter d'image. (→ page 31)

REMARQUE : Voitre réglage ne sera pas affecté même lorsque [RESET] est activé à partir du menu.

Sélection de la vitesse de transmission [VITESSE DE TRANSMISSION]

Cette fonction définit la vitesse de transmission du port de contrôle PC (D-Sub 9P). Elle supporte des vitesses de 4800 à 38400 bps. La vitesse par défaut est de 38400 bps. Sélectionner la vitesse de transmission en bauds appropriée pour l'équipment à connecter (selon l'équipment, une vitesse de transmission en bauds plus faible peut être conseillée pour de longs câbles).

REMARQUE :La vitesse de transmission selectionnee ne sera pas affectee, meme si [RESET] a ete execute a partir du menu.

Réglage de l'identifant dans la section [CONTROL ID] du projecteur

Il est possible d'utiliser plusieurs projecteurs séparément et indépendamment avec la même télécommande si cèlèci dispose de la fonction CONTROLLE ID. Si vous affectez le même identifient à tous les projecteurs, vous pouvez commander tous les projecteurs en utilisant la même télécommande, ce qui peut s'avérer pratique. Pour ce faire, il faut affecter un identifient à chaque projecteur.

NUMERO DE CONTROLLE ID .... SÉLECTIONNER un nombre entre 1 et 254 à affecter au projecteur.

CONTROLE ID.......... SLECTIONNER [DESACT.] pour désactiver le paramètre CONTROLLE ID et selectionner [ACTIVE] pour activer le paramètre CONTROLLE ID.

REMARQUE:

• Si [ACTIVE] est sélectionné pour [CONTROL ID], vous ne pouvez pas faire fonctionner le projecteur avec la télécommande qui ne supporte pas la fonction CONTROL ID. (Dans ce cas, vous pouvez utiliser les boutons prêsent sur le boitier du projecteur.)
• Voitre reglage ne sera pas affecte meme lorsque [RESET] est activé a partir du menu.
  Appuyer sur et maintainir enfoncée la touche ENTER pendant 10 secondes affichera le menu pour annuler le Contrôle ID.

Affecter ou modifier l'identifant Contrôle ID

1. Allumez le projecteur.

2. Appuyez sur la touche ID SET de la télécommande (NP02RC).

L'écran CONTROL ID apparait.

Si le projecteur peut être commandé avec l'identifient de télécommande actuel, [ACTIVE] est affchéé. Si le projecteur ne peut pas être commandé avec l'identifient de télécommande actuel, [DESACTIVE] est affchéé. Pour pouvoir commander le projecteur inactif, affectez l'identifient Contrôle ID utilisé pour le projecteur en suivant la procédure suivante (Étape 3).

3. Appuyer sur l'une des touches du pavé numérique tout en maintainant la touche ID SET de la télécommande enfonnée.

Example :

Pour affecter « 3 », appuyez sur la touche « 3 » de la télécommande.

No ID signifie que tous les projecteurs peuvent etre commandes ensemble avec une meme telecommande. Pour activer « No ID », saisissez « 000 » ou appuyez sur la touche CLEAR.

ASTUCE: La plage des identifiants est comprise entre 1 et 254.

4. Relâchéz la touche ID SET.

L'écran CONTROLE ID mis à jour apparait.

REMARQUE:

• Les identifiants peuvent être effacés au bout de quelques jours lorsque les piles sont épisiées ou retirees.
• Appuyer accidentellement sur n'importe qu'elle touche de la télécommande efface l'identifiant actuellément spécifique lorsque les piles ont ete enlevees.

Utilisation d'un motif de test [MOTIF DETEST]

Permet d'afficher le modele de test pour le contrôle de la distorsion d'image au moment de la configuration du projecteur. Appuyez sur la touche ENTER pour afficher le modele de test ; appuyez sur la touche EXIT pour fermer le modele de test et returner au menu. L'utilisation du menu et la correction keystone sont impossibles si le modele de test est affchéé.

Réglage du gain MIC [GAIN MICRO]

Cette fonction vous permet de régler la sensibilité du microphone lorsque celui-ci est connecté à la prise d'entrée MIC du projecteur. Le volume du microphone peut être réglié avec le bouton VOL. (+) ou (-) de la télécommande ou avec le < au > sur le boîtier du projecteur.

[OPTIONS(1)]

Configurer le réglage auto [REGLAGE AUTOMATIQUE]

Cette fonction configure le mode réglage automatique afin que le signal d'ordinateur puisse être régé automatique ou manuellement pour le bruit et la stabilité. Vous pouvez effectuer le réglage automatique de deux façon : [NORMAL] et [FIN].

DESACT. ........ Le signal d'ordinateur ne sera pas regle automatiquement. Vous pouvez optimiser le signal d'ordinateur manuellement.

NORMAL. Réglage par défaut. Le signal d'ordinateur sera régile automatiquement. Sélectionnez en général cette option.

FIN. Sélectionné cette option si un réglage précis est nécessaire. Il faut plus de temps pour basculer vers la source que lorsque [NORMAL] est sélectionné.

Sélection du mode ventilateur [MODE VENTILATEUR]

Cette option vous permet de selectionner trois modes pour la vitesse du ventilateur : Modes Auto, Haute vitesse et Haute altitude.

AUTO............ Les ventilateurs intégrés fonctionnent automatiquement à une vitesse variable suivant la température interne.

HAUT.... Les ventilateurs intégrés fonctionnent à haute vitesse.

HAUTE ALTITUDE .. Les ventilateurs intégrés fonctionnent à haute vitesse. Sélectionner cette option lorsque le projecteur est utilisé à une altitude d'environ 5500 pieds/1700 mètres ou plus.

Lorsque you souhaitez abaisser rapidement la température interne du projecteur, sélectionner [HAUT].

REMARQUE:

• Il est recommandé de sélectionner le mode haute vitesse si le projecteur doit être utilisé sans arrêtpendant plusieurs jours.
• Reglez [MODE VENTILATEUR] sur [HAUTE ALTITUDE] lorsque le projecteur est utilisé à des altitudes d'environ 5000 pieds/1700 mètres ou plus.
• Utiliser le projecteur à des altitudes d'environ 5500 pieds/1700 mètres sans régler sur [HAUTE ALTITUDE] peut cause une surchauffe et le projecteur pourrait s'éteindre. Si cela se produit, attende quelques minutes et allumez le projecteur.
• Utiliser le projeteur à des altitudes moins importantes que 5500 pieds/1700 metres ou encore moins et régler sur [HAUTE ALTI-TUDE] peut provoquer une baisse de température trop facile de la lampe, et cause une oscillation de l'image. Commutez [MODE VENTILATEUR] sur [AUTO].
• Utiliser le projecteur à des altitudes d'environ 5500 pieds/1700 metres ou plus peut raccourcir la durée de vie des composants optiques tels que la lampe.
• Le réglage n'est pas affecté, même si [RESET] est exécuté à partir du menu.

ASTUCE :

Lorsque [HAUTE ALTITUDE] est selectionné, une icône [ ] s'affiche en bas de l'écran du menu.

Sélection du format du signal [SELECTION DU SIGNAL]

[ORDINATEUR]

Vouper de choir [ORDINATEUR] pour une source RGB telle que l'ordinateur, ou [COMPOSANT] pour une source de composant video telle qu'un lecteur DVD. Normalement selectionner [RGB/COMPOSANT] et le projecteur detecte automatiquement un signal composant. Toutfois, certains signaux composants ne peuvent pas etre detectes par le projecteur. Si cela se produit, selectionner [COMPOSANT].

[VIDEO et S-VIDEO]

Cette fonction permet de selectionner des standard video composite automatiquement ou manuellement.

Normalement sélectionner [AUTO] et le projecteur détecte automatiquement le standard video.

Au cas où le projecteur a des difficultés pour détecter le standard video, Sélectionner le standard video approprié à partir du menu.

La sélection doit être faite pour VIDEO et S-VIDEO respectivement.

Activer ou désactiver le mode WXGA [MODE WXGA]

La selection de [ACTIVE] donne la priorite aux signaux WXGA (1 280 x 768)/WUXGA (1 920 x 1 200) en reconnaissant un signal d'entrée.

Lorsque [MODE WXGA] est régle sur [ACTIVE], XGA (1 024 × 768) / UXGA (1 600 × 1 200) risquent de ne pas être reconnus sur les modèles UM330X/UM280X. Dans ce cas, sélectionnéz [DESACT].

REMARQUE:

• L'option [DESACT.] est sélectionnée en sortie d'usine pour les modèles UM330X/UM280X.
• L'option [ACTIVE] est séLECTIONnée en sortie d'usine pour les modèles UM330W/UM280W.

Activation du mode de désentrelacé [DESENTRELACE]

Active ou désactive la fonction de désentrelacement pour un signal de télécinéma.

DESACT. ........ SLECTIONNER cette option s'il y a du scintillagement ou des artefacts dans la video.

ACTIVE Réglage standard par défaut.

REMARQUE: Cette fonction n'est pas disponible pour les signaux TVHD (progressifs) et d'ordinateur.

Réglage HDMI1/2 [REGLAGES HDMI]

Effectuez les réglages pour chaque niveau video et audio lorsque vous connectez un équipement HDMI tel qu'un lecteur DVD.

NIVEAU VIDEO...... Sélectionnez [AUTO] pour détecter automatiquement le niveau video. Si la fonction de détction automatique ne fonctionne pas correctement, sélectionnez [NORMAL] pour désactiver la fonction [AMELIORE] de votre dispositif HDMI, ou sélectionnez [AMELIORE] pour accenter le contraste de l'image et améliorer les détails dans les zones+sombres.

SELECTION AUDIO Sélectionnez [HDMI1] ou [HDMI2] pour changer le signal audio numérique HDMI 1 ou HDMI 2 IN, et sélectionnez [ORDINATEUR] pour changer le signal audio d'entrée ORDINATEUR.

Activation des tonalités des touches et des tonalités d'erreur [BIP]

Cette fonction permet d'activer ou de désactiver lessons émis par les touches ou en cas d'alarme suite à une erreur, ou lorsqu'une des opérations suivantes est effectuee.

• Affichage du menu principal
• Commutation d'une source à l'autre
• Réinitialisation des données à l'aide de la fonction [RESET]
• Pression de la touche POWER ON ou POWER OFF

[OPTIONS(2)]

Sélection de l'économie d'énergie en [MODE VEILLE]

Le projeteur possède deux modes de veille : [NORMAL] et [ECONOMIE D'ENERGIE].

Le mode ECONOMIE D'ENERGIE est le mode qui vous permet demettre le projecteur dans un etat consommant moins d'énergie que le mode NORMAL. Le projecteur est réglé sur le mode NORMAL à sa sortie d'usine.

NORMAL.Voyant d'alimentation : allumé en orange/Voyant STATUS : allumé en vert

ECONOMIE D'ENERGIE......Voyant d'alimentation : allumé en rouge/Voyant STATUS : éteint

Les connecteurs, touches et fonctions suivants ne fonctionneront pas avec ce mode.

• Connecteur MONITOR OUT (COMP.) et connecteur AUDIO OUT
• Fonctions LAN et courrier d'ajetissement
• Touches autres que la touche POWER sur le boîtier
• Touches autres que la touche POWER ON sur la télécommande
• Virtual Remote Tool, fonction Affich. USB

REMARQUE:

• Le paramètre de [MODE VEILLE] n'est pas disponible lorsqu'un des paramétres [VER. PANNEAU COMMANDE], [CONTROL ID] ou [MARCHE AUTO ACT(COMP.)] est activé.
• Meme si [ECONOMIE D'ENERGIE] est selectionné dans [MODE VEILLE], vous pouze activer ou désactiver l'alimentation à l'aide du port PC CONTROL.
• La consommation d'énergie en mode veille ne sera pas prise en compte dans le calcul de la réduction des émissions de CO_2 .
• Vos réglages ne seront pas affectés même lorsqu'un [RESET] est effectué depuis le menu.

Activation de la mise en marche automatique [DEMARRAGE DIRECT]

Met automatiquement en marche le projecteur lorsque le cable d'alimentation est branché sur le secteur. Il n'est alors plus nécessaire de toujours utiliser la touche POWER de la télécommande ou du projecteur.

Allumer le projecteur en appliquant le signal d'ordinateur [MARCHE AUTO ACT(COMP.)]

Lorsque le projecteur est en mode veille, l'envoi d'un signal de l'ordinateur depuis un ordinateur connecté à l'entrée COMPUTER IN mettra en marche le projecteur et projetera simultanément l'image de l'ordinateur.

Cette fonction permet de ne pas toujours devoir utiliser la touche POWER de la télécommande ou du projecteur pour allumer le projecteur.

Pour utiliser cette fonction, connectez d'abord un ordinateur au projecteur puis le projecteur à une prise secteur CA active.

REMARQUE:

• Déconnecter un signal d'ordinateur depuis l'ordinateur n'éteindra pas le projecteur. Nous recommendons d'utiliser cette fonction en combinaison avec la fonction MARCHE AUTO DES.

• Cette fonction n'est pas disponible dans les conditions suivantes :

• lorsqu'un signal composant est appliqué au connecteur COMPUTER IN

• lorsqu'un signal RGB Vert ou un signal sync composant sont appliqués en synchronisation.

• Pour activer la MARCHE AUTO ACT(COMP.) après avoir étéint le projecteur, attendez 3 secondes puis entrer un signal informatique.

S'il y a encore un signal d'ordinateur lorsque le projecteur est eteint, MARCHE AUTO ACT(COMP.) ne fonctionne pas et le projecteur reste en mode veille.

Activation de la gestion d'alimentation [MARCHE AUTO DES]

Lorsque cette option est selectionnée, vous pouvez activer l'arrêt automatique du projecteur (selon la durée selectionnée : 5 min., 10 min., 20 min., 30 min., 60 min.) s'il n'y a pas de signal reçu par une entrée ou si aucune opération n'est réalisée.

Sélection de la source par défaut [SEL. SOURCE / DEFAULT]

Vou puez regler le projecteur pour activer par defaut n'importe laquelle de ses entrees à chaque demarrage du projecteur.

DERNIERE . Règle le projecteur pourmettre par défaut la dernière ou précédente entree active à chaque démarriage du projecteur.

AUTO. Recherche une source active dans l'ordre ORDINATEUR HDMI1 HDMI2 VIDEO S-VIDEO VISIONNEUSE AFFICH. USB ORDINATEUR et affiche la première source trouvée.

ORDINATEUR ....... Affiche le signal d'ordinateur depuis le connecteur COMPUTER IN à chaque fois que le projecteur est allumé.

HDMI1............ Affiche la source numérique en provenance du connecteur HDMI 1 IN à chaque démarrage du projecteur.

HDMI2............ Affiche la source numérique en provenance du connecteur HDMI 2 IN à chaque démarrage du projecteur.

VIDEO............ Affiche la source Video (VIDEO IN) à chaque démarriage du projecteur.

S-VIDEO ............ Affiche la source S-Video (S-VIDEO IN) à chaque démarrage du projecteur.

VISIONNEUSE.... Affiche les diapositives ou lit les films présents sur la mémoire USB à chaque démarrage du projecteur.

RESEAU............ Affiche un signal en provenance du port LAN (RJ-45) ou du module LAN sans fil USB.

AFFICH. USB............ Permet d'afficher le signal en provenance du port USB de l'ordinateur (PC) à chaque mise en marche du projecteur.

Configuration du projecteur avec connexion par réseau local cable [RESEAU LOCAL CABLE]

Important

• Veuillez consulter votre administrateur réseau lors de la configuration de ces paramètres.
• Connectez un cable réseau (cable Ethernet) au port réseau (RJ-45) du projecteur si vous désirez vous connecter à un réseau local cable. ( page 112)

REMARQUE: Les paramètres réseau que vous mettez en place ne seront pas affectés, même si l'option [RESET] est sélectionnée à partir du menu.

[RESEAU LOCAL CABLE]	[DEACTIVER]	La connexion au réseau local cable sera désactivée.
	[ACTIVER]	La connexion au réseau local cable sera activée.
[PARAMETRES]	[DHCP]	ACTIVE............Permet d'affector automatiquement une adresse IP, un masque de sous-réseau et une passerelle au projecteur à partir du serveur DHCP. DEACT............Permet à l'administrateur réseau d'affector une adresse IP, un masque de sous-réseau et une passerelle.
	[ADRESSE IP]	Permet de configurer l'adresse IP sur le réseau auquel est connecté le projecteur.
	[MASQUE SUBNET]	Permet de configurer le nombre de masque de sous-réseau du réseau auquel est connecté le projecteur.
	[PASSENELLE]	Permet de configurer l'adresse de la passerelle par défaut du réseau auquel est connecté le projecteur.
	[AUTO DNS]	ACTIVE............Permet au serveur DHCP d'affector automatique une adresse IP au projecteur sur lequel le projecteur est connecté. DEACT............Permet de configurer l'adresse du serveur DNS auquel est connecté le projecteur.

Configuration du projecteur avec une connexion à un réseau local sans fil (avec dispositif réseau local sans fil USB en option installé) [RESEAU LOCAL SS FIL].

Important

• Veuillez consulter votre administrateur réseau lors de la configuration de ces paramètres.
• Installez Le dispositif USB de connexion sans fil à un réseau local sur le projecteur afin de pouvoir vous connecter à un réseau local sans fil. (→ page 113)

[PROFIL]	[DEACTIVER]	La connexion au réseau local sans fil sera désactivée.
	[CONNEXION FACILE]	Sélectionnez l'option [CONNEXION FACILE] si vous dé-sirez configurer aisément les paramètres du réseau local à l'aide de l'application Image Express Utility Lite.
	[PROFIL1]	You pouvez enregistrer jusqu'à deux profils pour le dis-positif USB de connexion sans fil à un réseau local dans la mémoire du projecteur. (→ page 46)Il suffit alors de sélectionner [PROFIL1] ou [PROFIL2] à partir de l'option [PROFIL] pour récapacérer ces paramètres à partir de la mémoire.
	[PROFIL2]
[SE RECONNECTER]	Lance une procédure de reconNECTION du projecteur au réseau. Essayez cette option à chaque changement de [PROFIL].

REMARQUE: ÀpRES avoir séLECTIONné l'option [CONNEXION FACILE] depuis votre [PROFIL], vous ne pourrez pas configurer les paramètres [DHCP], [ADDRESS IP], [MASQUE SUBNET], [PASSERELLE] et [AUTO DNS], mis à part [CANAL].

Conseils concernant la configuration d'une connexion à un réseau local

Pour configurer le projeteur pour une connexion par réseau local:Accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→page 43), puis sélectionnez l'option [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS LAN] → [PROFILE 1] ou [PROFILE 2].Deux paramètres peuvent être configurés pour le dispositif USB de connexion sans fil à un réseau local.Sélectionnez ensuite [SETTING] dans votre profil sélectionné, puis désissez l'option [ENABLE] ou [DISABLE] pour les paramètres [DHCP], [IP ADDRESS], [SUBNET MASK] et [GATEWAY]. Cliquez ensuite sur [SAVE]. Pour appliquer ces changements, cliquez sur l'onglet [SETTING], puis sur [APPLY]. (→page 46)

Pour récapérer les paramètres réseau enregistrés dans un profil particulier:Utilisez le [PROFILE 1] ou [PROFILE 2] configuré sur le serveur HTTP, puis sélectionnez [CONFIG.] → [RESEAU LOCAL SS FIL] → [PROFILE] → [PROFILE 1] ou [PROFILE 2] à partir du menu du projecteur. Sélectionnez ensuite [YES], puis appuyez sur la touche ENTER. (→page 97)

Pour vous connecter à un serveur DHCP:Selctionnez, à partir du menu du projecteur, l'option [CONFIG.] → [RESEAU CÂBLE] → [RéGLAGES] → [DHCP] → [ACTIVÉE], puis appuyez sur la touche ENTER. Utilisez la fonction de serveur HTTP pour spécifique une adresse IP sans utiliser le serveur DHCP. (→page 43)

A configurer uniquement sur un réseau local sans fil (TYPE DE RESEAU et WEP/WPA):Accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→page 43), puis sélectionnez l'option [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS LAN] → [PROFILE 1] ou [PROFILE 2].Enregistrez toutes les valeurs [SETTING] en cliquant sur [SAVE].Sélectionnez [PROFILE.] → [RESEAU LOCAL SS FIL] → [PROFILE] → [PROFILE 1] ou [PROFILE 2] à partir du menu du projecteur.Pour sélectionner un SSID:Accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→page 43), puis sélectionnez l'option [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS LAN] → [CONNECTION] → [SITE SURVEY], puis sélectionnez l'ID.Si vous n'utilisç pas l'option [SITE SURVEY], saisissez le SSID dans [CONNECTION], puis sélectionnez soit [INFRASTRUCTURE], soit [AD HOC]. (→page 46)

Pour receivevoir par e-mail des messages d'ajretissement de remplacement de la lampe ou des messages d'erreur:Accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→page 43), puis sélectionnez [NETWORK SETTINGS] → [ALERT MAIL], puis configurer les paramètres [SENDER'S ADDRESS], [SMTP SERVER NAME] et [RECIPIENT'S ADDRESS]. Cliquez ensuite sur [SAVE]. (→page 48)

Pour effectuer une [CONNEXION FACILE] à l'aide de l'application Image Express Utility Lite:Le mode [CONNEXION FACILE] vous permet d'éviter les longues procédures de configuration des paramètres réseau local, si vous utilise l'application Image Express Utility Lite, et que le PC est connecté au projeteur par l'intérémédiaire d'un réseau local sans fil.L'application Image Express Utility Lite se trouve sur le CD-ROM NEC Projector fourni.Pour utiliser le mode de [CONNEXION FACILE], accédez à la fonction de serveur HTTP pour afficher le navigateur internet (→page 43), puis sélectionnez l'option [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS LAN] → [EASY CONNECTION]. Sélectionnez ensuite [SETTING] → [CHANNEL]. Cliquez ensuite sur [SAVE].Sélectionnez [PROFILE.] → [RESEAU LOCAL SS FIL] → [PROFILE] → [CONNEXION FACILE] à partir du menu du projecteur.

7 MenuDescriptions et fonctions du menu [INFO.]

Affiche l'etat du signal actuel et l'utilisation de la lampe. Il y a six pages concernant cette option. Les informations fournies sont les suivantes :

ASTUCE : Lorsque vous appuyez sur la touche HELP de la télécommande, les rubriques du menu [INFO.] sont affichées.

[TEMPS D'UTILISATION]

[DUREE VIE RESTANTE LAMPE] (%)*

[HEURES D'UTILIS. LAMPE] (H)

[HEURES D'UTILIS. FiltRE] (H)

[ECOTALE DE CARB.] (kg-CO2)

• L'indicateur de progression affiche le pourcentage restant de durée de vie de l'ampoule.

Le chiffre vous informe de l'utilisation de la lampe. Lorsque la durée de vie restante de la lampe atteint 0, la barre d'indication DUREE VIE RESTANTE LAMPE passé de 0% à 100 heures et commence le compte à rebours.

Le projecteur ne s'allumera pas si la durée d'utilisation restante de la lampe est de 0 heures.

• Le message indiquant que la lampe ou les filtres doivent être replacés sera affchépendant une minute lorsque le projecteur est allumé et lorsque la touche POWER sur le projecteur ou la télécommande est enforcée.

Pour annuler ce message, appuyez sur n'importe qu'elle touche du projecteur ou de la télécommande.

Durée de vie de la lampe (H)			Lampe de remplacement	Modèle
MODE ECO
DESACT./ECO AUTO	NORMAL	ECOLOGIQUE
3000	3500	6000	NP17LP-UM	UM330X/UM330W
4000	5000	8000	NP16LP-UM	UM280X/UM280W

Permet d'afficher les estimations de réduction d'émissions de carbone, en kg. Le facteur d'émission de carbone utilisé pour les calculs est basé sur les valeurs de l'OCDE (édition 2008). ( page 30)

[SOURCE]

[NOM DE LA SOURCE]

[FREQUENCY HORIZONTAL]

[TYPE DE SIGNAL]

[TYPE SYNC]

[TYPE DE NUMERISATION]

[CONTROL ID] (lorsque [CONTROL ID] est régle)

Descriptions et fonctions des menus [RESET]

Retour au réglage par défaut [RESET]

La fonction RESET vous permet de revenir aux prééglages d'usine des réglages et ajustements pour l'une ou la totalité des sources, à l'excection des suivantes :

[SIGNAL ACTUEL]

Réinitialise les ajustements du signal actuel aux niveaux préreglés d'usine.

Les options qui ne peuvent pas etre reinitialises sont : [PREREGLAGE], [CONTRASTE], [LUMINOSITE], [COULEUR], [TEINTE], [NETTETE], [ASPECT (RATIO)], [HORIZONTAL], [VERTICAL], [HORLOGE], [PHASE] et [SURBALAYAGE].

[TOUTES LES DONNEES]

Réinitialise les ajustements et réglages de tous les signaux aux prérégliages d'origine.

Toutes les options peuvent etre réinitialisées SAUF [LANGUE], [PAPIER PEINT], [MESSAGE DE FILTR], [SECURITE], [VITESSE DE TRANSMISSION], [CONTROLE ID], [MODE VEILLE], [MODE VENTILATEUR], [DUREE VIE RESTANTE LAMPE], [HEURES D'UTILIS. LAMPE], [HEURES D'UTILIS. FILTR], [ECO TOTALE DE CARB.] [RESEAU LOCAL CABLE] et [RESEAU LOCAL SS FIL].

Pour réinitialiser la durée d'utilisation de la lampe, voir « Effacement de la durée d'utilisation de la lampe [EFFACER HEURES LAMPE] »

Effacement du compteur d'heures de la lampe [EFFACER HEURES LAMPE]

Réinitialise le compteur d'heures de la lampe. La sélection de cette option fait apparaitre un sous-menu de confirmation. Sélectionnéz [OUI] et appuyez sur la touche ENTER.

REMARQUE : La durée éçoulée de la lampe n'est pas affectée, y compris lorsque [RESET] est effectué depuis le menu.

REMARQUE: Le projecteur s'eteint et se met en mode veille lorsque vous continue d'utiliser le projecteur encore 100 heures après la fin de vie de la lampe. Dans cet état, il est impossible d'effacer le compteur d'heures d'utilisation de la lampe dans le menu. Dans ce cas, appuyez sur la touche HELP de la télécommande pendant 10 secondes pour réinitialiser le compteur d'heures de la lampe. Ne faites cela qu'aupres avoir remplace la lampe.

Effacer les heures d'utilisation du filtrre [EFFACER HEURES FILTRE]

Remet à zéro l'utilisation du filtrte. Sélectionner cette option affiche le sous-menu pour une confirmation. Sélectionnez [OUI] et appuyez sur la touche ENTER.

REMARQUE: Meme si un [RESET] a ete effectue depuis le menu, le temps dutilisation ecoulé du filtre n'en sera pas affecte.

6. Installation et connexions

1 Réglage de l'écran et du projecteur

[UM330X/UM280X]

Plus votre projecteur est éloigné de l'écran ou du mur, plus l'image est grande. La taille minimale que peut avoir l'image est 61,5" (1562 mm) mesurée en diagonale lorsque le projecteur est placé de façon à ce qu'il y ait 4 pouces (105 mm) entre le côté écran du projecteur et le mur ou l'écran. La taille maximale que peut avoir l'image est 116,6" (2962 mm) lorsque le projecteur est placé de façon à ce qu'il y ait 20 pouces (510 mm) entre le côté écran du projecteur et le mur ou l'écran.

[UM330X/UM280X]

Taille d'écran						H1		H2		L1		L2
Diagonale		Largeur		Hauteur						Grand angle
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm
61,5	1562	49	1250	37	937	10	243	47	1180	4	105	18	448
70	1778	56	1422	42	1067	10	262	52	1329	7	168	20	511
80	2032	64	1626	48	1219	11	285	59	1504	9	241	23	585
90	2286	72	1829	54	1372	12	307	66	1679	12	315	26	658
100	2540	80	2032	60	1524	13	330	73	1854	15	388	29	732
110	2794	88	2235	66	1676	14	352	80	2028	18	462	32	805
116,6	2962	93	2369	70	1777	14	367	84	2144	20	510	34	854

REMARQUE:

• Les chiffres ci-dessus sont des valeurs de conception et peuvent varier.

[UM330W/UM280W]

Plus votre projecteur est éloigné de l'écran ou du mur, plus l'image est grande. La taille minimale que peut avoir l'image est 58" (1473 mm) mesurée en diagonale lorsque le projecteur est placé de façon à ce qu'il y ait 4 pouces (105 mm) entre le côté écran du projecteur et le mur ou l'écran. La taille maximale que peut avoir l'image est 110" (2794 mm) lorsque le projecteur est placé de façon à ce qu'il y ait 20 pouces (510 mm) entre le côté écran du projecteur et le mur ou l'écran.

[UM330W/UM280W]

Taille d'écran						H1		H2		L1		L2
Diagonale		Largeur		Hauteur						Grand angle
pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm	pouce	mm
58	1473	49	1249	31	781	10	244	41	1025	4	105	18	448
60	1524	51	1292	32	808	10	249	42	1057	5	120	18	464
70	1778	59	1508	37	942	11	272	48	1214	8	198	21	542
80	2032	68	1723	42	1077	12	296	54	1373	11	276	24	620
90	2286	76	1939	48	1212	13	320	61	1532	14	354	27	698
100	2540	85	2154	53	1346	14	344	67	1690	17	432	31	776
110	2794	93	2369	58	1481	14	368	72	1849	20	510	34	854

AVERTISSEMENT

• L'installation au plafond du projecteur doit être effectuee par un technicien qualifie. Contacter votre revendeur NEC pour plus d'informations.
• Ne pas essayer d'installer le projecteur soi-même.
• Utiliser le projecteur uniquement sur une surface plane et solide. Si le projecteur tombe par terre, vous risque d'être blessé et le projecteur risque d'être endommagé sérieusement.
• Ne pas utiliser le projecteur si les variations de températures sont trop importantes. Le projecteur doit être utilisé à des températures comprises entre 5^ et 40^ (Le mode Eco est sélectionné automatiquement entre 35^ et 40^ ).
• Ne pas exposer le projecteur à l'humidité, à la poussière ni à la fumée. Ceci endommagerait l'image de l'écran.
• S'assurer qu'il y a une ventilation adequate autour du projecteur pour que la chaleur puisse se dissiper. Ne pas couvrir les orifices sur le cote ou à l'avant du projecteur.

Réflexion de l'image

L'utilisation d'un miroir pour refleter l'image du projecteur permet d'obtenir une image beaucoup plus grande lorsque vous ne dispose que d'un espace réduit. Contacter votre revendeur NEC si vous avez besoin d'un système de miroir. Si vous utilisez un système de miroir et que votre image est inversée, utiliser les touches MENU et ▲▼▲▷ du projecteur ou de la télécommande pour corriger le sens. (→ page 90)

Câblages

REMARQUE : Lors d'une utilisation avec un ordinateur portable, assurez-vous de connecter le projecteur et l'ordinateur portable pendant que le projecteur est en mode de veille et avant d'allumer l'ordinateur portable.

Dans la plupart des cas, le signal de sortie de l'ordinateur portable n'est pas activé si ce dernier n'est pas connecté au projecteur avant d'être allumé.

• Si l'écran devient vierge lors de l'utilisation de la télécommande, cela peut venir de l'économiseur d'écran ou de la gestion d'énergie de l'ordinateur.

Activation de l'affichage externe de l'ordinateur

L'affichage d'une image sur l'écran du PC portable ne signifie pas nécessairement qu'il envoie un signal vers le projecteur.

Lors de l'utilisation d'un PC portable, une combinaison de touches de fonction active/désactive l'affichage externe. En général, la combinaison de la touche « Fn » avec l'une des 12 touches de fonction permet l'allumage ou l'extinction de l'affichage externe. Par exemple, les ordinateurs portables NEC utilisent Fn + F3, tandis que les ordinateurs portables Dell utilise la combinaison de touches Fn + F8 pour altermer entre les sélections d'affichage externe.

Connectoriste ordinateur

REMARQUE: Signaux pris en charge par le Plug & Play (DDC2)

ENTRÉE
COMPUTER IN	HDMI 1 IN	HDMI 2 IN
analogique	numérique	numérique
Oui	Oui	Oui

• Sélectionner le nom source pour le connecteur d'entrée approprié après avoir allumé le projecteur.

Connecteur d'entrée	Touche SOURCE sur le boîtier du projeteur	Touche sur la télécommande
COMPUTER IN	ORDINATEUR	(COMPUTER 1)
HDMI 1 IN	HDMI1	(HDMI*)
HDMI 2 IN	HDMI2	(HDMI*)
USB (PC)	AFFICH. USB	(USB DISPLAY)

• Le bouton HDMI sur la télécommande est fait pour alterner entre « HDMI1 » et « HDMI2 ». La première pression sur le bouton fait toujours basculer le projecteur sur HDMI 1 IN. Une deuxième pression bascule alors sur HDMI 2 IN. S'il n'y a qu'une seule source HDMI connectée au projecteur, il est recommendé de placer ce signal sur l'entrée HDMI 1 IN.

REMARQUE : Le projeteur n'est pas compatible avec les sorties video décodées ni avec le commutateur NEC ISS-6020.

REMARQUE: Une image risque de ne pas etre affichee correctement lorsqu'une source video ou S-video est lue avec un convertisseur de balayage disponible dans le commerce.

Ceci est d'au fait que le projecteur traitera un signal video comme un signal d'ordinateur en réglage par défaut. Dans ce cas, agissez comme suit.

• Lorsqu'une image est affichée avec la portion inférieure et supérieure noire ou qu'une imageASFRENE s'affiche pas correctement :

Projeter une image pour replir l'écran puis appuyez sur la touche AUTO ADJ. de la télécommande ou du boitier du projecteur.

Connexion d'un moniteur externe

Un moniteur externe, séparé peut être connecté au projecteur pour visualiser simultanément sur un moniteur l'image analogique d'ordinateur en cours de projection.

REMARQUE:

La connexion en série n'est pas possible.
- Lorsqu'un équipement audio est connecté, le haut-parleur du projecteur est coupé.

Connexion de votre lecteur DVD ou d'un autre apparéil AV (Audio Video)

Connexion à l'entrée Video/S-Video

• Sélectionner le nom source pour le connecteur d'entrée approprié après avoir allumé le projecteur.

Connecteur d'entrée	Touche SOURCE sur le boîtier du projeteur	Touche sur la télécommande
VIDEO IN	VIDEO	(Video)
S-VIDEO IN	S-VIDEO	(S-VIDEO)

REMARQUE: Les prises AUDIO IN L et R (RCA) sont partagées entre les entrées video et S-Video.

REMARQUE: Reportez-vous au mode d'emploi du magnétoscope pour plus d'informations sur les exigences de sortie video des apparêls.

REMARQUE : Une image risque de ne pas etre affichee correctement lorsqu'une source video ou S-video est lue en avance rapide ou en remboinage rapide avec un convertisseur de balayage.

Connexion à d'autres apparéils

Un signal composant sera automatiquement affché. Si ce n'est pas le cas, selectionner dans le menu [CONFIG.] [OPTIONS(1)] [SELECTION DU SIGNAL] [ORDINATEUR], puis cocher la touche Radio composant.

• Sélectionner le nom source pour le connecteur d'entrée approprié après avoir allumé le projecteur.

Connecteur d'entrée	Touche SOURCE sur le boîtier du projeteur	Touche sur la télécommande
COMPUTER IN	ORDINATEUR	(COMPUTER 1)

REMARQUE: Se reporter au mode d'emploi du lecteur DVD pour de plus amples informations sur les exigences de sortie video du lecteur DVD.

Connexion à l'entrée HDMI

Vouss pouvez connecter la sortie HDMI de votre lecteur DVD, lecteur à disque dur, lecteur Blu-ray ou PC de type portable au connecteur HDMI IN de votre projecteur.

REMARQUE: Le connecteur HDMI IN est compatible Plug & Play (DDC2B).

Connecteur d'entrée	Touche SOURCE du boîtier du projecteur	Touche de la télécommande
HDMI 1 IN	HDMI1	(HDMI*)
HDMI 2 IN	HDMI2	(HDMI*)

• Le bouton HDMI sur la télécommande est fait pour alterner entre « HDMI1 » et « HDMI2 ». La première pression sur le bouton fait toujours basculer le projecteur sur HDMI 1 IN. Une deuxième pression bascule alors sur HDMI 2 IN. S'il n'y a qu'une seule source HDMI connectée au projecteur, il est recommendé de placer ce signal sur l'entrée HDMI 1 IN.

ASTUCE : Pour les utilisateurs d'un équipement audio-video disposant d'un connecteur HDMI :

Selectionner « Enhanced » peut être commutée entre « Enhanced » et « Normal »

Cela permettra d'obtenir un meilleur contraste d'image et des zones sombles plus détaillées.

Pour obtenir plus d'informations sur ces réglages, se référer au manuel d'instructions de l'équipment audio-video à connecter.

• Lorsque vous connectez le connecteur HDMI IN du projecteur au lecteur de DVD, le niveau video du projecteur peut être régle en fonction du niveau video du lecteur de DVD. Dans le menu, Sélectionnez [REGLAGES HDMI] → [NIVEAU VIDEO] et réalisez les réglages nécessaires.
• Si le son de l'entrée HDMI est inaudible, Sélectionnez [REGLAGES HDMI] → [HDMI1] ou [HDMI2] → [SELECTION AUDIO] → [HDMI1] ou [HDMI2] dans le menu. (→ page 93)

Connexion à un réseau local cable

Le projecteur est livré de manière standard avec un port LAN (RJ-45) qui permet une connexion LAN à l'aide d'un cable LAN.

Il est nécessaire d'activer la connexion à un réseau local à partir du menu du projecteur si vous désirez utiliser la connexion à un réseau local. Sélectionnez [CONFIG.] → [RESEAU LOCAL CABLE]. (→ page 96).

Exemple de connexion LAN

Exemple de connexion LAN avec cable

Connexion à un réseau local sans fil (en option : série NP02LM)

Le dispositif de reseau local sans fil USB permit de se connecter à un reseau local sans fil. Il est cependant nécessaire d'afacter une adresse IP au projecteur si vous désirez utiliser la connexion sans fil à un reseau local.

Important :

• Veuillez retireur le dispositif de reseau sans fil USB du projecteur si celui-ci se trouve dans une zone ou les connexions à un reseau local sans fil sont interdites.
• Procurez-vous un dispositif USB de connexion sans fil à un réseau local correspondant à votre pays ou zone géographique.

REMARQUE:

• Un clignotement de la DEL verte sur le dispositif de réseau sans fil USB indique que celui-ci est en cours d'utilisation.
• Vo r d t o i a n e f i w g/n).

Procedure de connexion à un réseau local sans fil

Etape 1: Branchez le dispositif USB de connexion sans fil à un réseau local au projecteur.
Etape 2: Connecter l'ordinateur au projecteur par réseau local cable. ( page 112)

Utilisez le navigateur internet de l'ordinateur pour acceder au serveur HTTP du projecteur. () page 43)

Etape 3 : Utilisez le serveur HTTP pour configurer le réseau local sans fil. (→ page 46)

Utilisez la fonction de serveur HTTP pour configurer les paramètres [NETWORK SETTINGS] → [SETTINGS] → [WIRELESS] → [EASY CONNECTION], [PROFILE1] ou [PROFILE2].

REMARQUE:

• Le projeteur doit être connecté à un réseau afin de pouvoir utiliser la fonction de serveur HTTP.
  Utilisez tout d'abord le réseau local cable pour connecter le projecteur au réseau, puis utilisez le serveur HTTP pour configurer le réseau local sans fil.
• Configurez les paramétres [NETWORK SETTINGS] → [ SETTINGS] → [Wired] → [DISABLE] après avoir configuré le réseau local sans fil à l'aide du serveur HTTP.

Lorsque vous activez le projecteur après connexion à un réseau local sans fil :

Utilisez le menu pour configurer la connexion du projecteur au réseau local sans fil.

( page 97)

Sélectionnez les paramètres [DISABLE], [EASY CONNECTION], [PROFILE1] ou [PROFILE2] configures au préalable à partir du serveur HTTP.

Brancher le dispositif USB de connexion sans fil à un réseau

REMARQUE:

• Le dispositif USB de connexion sans fil à un réseau local doit être insérée correctement dans le port dédié qui lui est dédié. Il n'est pas possible de l'insérer dans la mauvaise direction. De plus, le port USB risque d'être gravement endommagé si vous tentez d'insérer de force le dispositif USB de connexion sans fil à un réseau local dans la mauvaise direction.
• Il est nécessaire de toucher un objet métallique quelconque ( comme par exemple un bouton de porte ou un cadre de fenêtre en aluminium) afin de vous décharger toute électricité statique, avant de toucher le dispositif USB de connexion sans fil à un réseau local.
• Le projecteur doit toujours être étant lorsqu'on insère ou retire le dispositif USB de connexion sans fil à un réseau local. Le non-respect de cette mise en garde risque en effet d'entraîner un dysfonctionnement ou d'endommager le dispositif USB de connexion sans fil à un réseau local. Si le projecteur semble mal fonctionner, éteignez-le, débranche le cable d'alimentation, puis rebranche-le.
• N'insérez jamais d'autres apparèils USB dans le port du dispositif USB de connexion sans fil à un réseau local. N'insérez jamais le dispositif USB de connexion sans fil à un réseau local dans le port USB (type B) de votre PC.

REMARQUE : Lorsque le cache-cables est fixé, retirez-le avant d'insérer le module LAN sans fil USB.

1. Appuyez sur le bouton POWER pour éteindre le projecteur et lemettre en mode de veille, puis débranchez le cable d'alimentation.
2. Insérez délicatement le dispositif USB de connexion sans fil à un réseau local dans le port USB (WLAN).

Retirez le bouchon du dispositif USB de connexion sans fil à un réseau local, puis insérez-la en orientant la surface (face du témoin) vers l'extérieur. Conservez le bouchon afin de pouvoir évientuellement le réutiliser.

REMARQUE : N'insérez jamais de force le dispositif USB de connexion sans fil à un réseau local.

Pour-retirer le dispositif USB de connexion sans fil à un réseau local, débranchez le cable d'alimentation, puis utilisez la procédure ci-dessus.

REMARQUE:

• Un clignotement de la DEL verte sur le dispositif Le dispositif USB de connexion sans fil à un réseau local indique que celle-ci est en cours d'utilisation. La DEL bleue ne clignote pas si le dispositif USB de connexion sans fil à un réseau local a été mal installé.
• N'appuyez pas sur la touche de l'unité LAN sans fil USB. La touche ne fonctionne pas sur ce modele.

Exemple de connexion LAN sans (Type de réseau Infrastructure)

Réseau local cable

Utilisez la fonction de serveur HTTP pour configurer les paramètres. (→ page 43)

Example de connexion LAN sans fil (Type de réseau Ad Hoc)

Pour activer une communication directe (p.ex., peer-to-peer) entre des ordinateurs personnels et des projecteurs, vous doivent seLECTIONner le mode Ad Hoc.

Utilisez la fonction de serveur HTTP pour configurer les paramètres. ( page 43)

7. Entretien

Cette section déscrit les procédures simples d'entretien que vous doivent pouvoir accorder. la fenêtre de projection et le boîtier, et pour remplaner la lampe et les filtres.

1 Nettoyage des filtrés

L'épange du filtré à air empêche la poussière et la saleté de pénétrer dans le projecteur et doit être lavée fréquèment. Si le filtré est sale ou bouché, votre projecteur pourrait surchauffer.

REMARQUE: le message de nettoyage des filtres reste affiché pendant une minute après l'allumage ou l'arrêt du projecteur. Nettoyez les filtres des que ce message s'affiche. Le nettoyage des filtres est fixé à [3500 H] en sortie d'usine sur les modèles UM330X/UM330W; le nettoyage est fixé à [5000 H] en sortie d'usine sur les modèles UM280X/UM280W. Appuyez sur une des touches du projecteur ou de la télécommande pour annuler ce message.

Le filtré à deux couches sur le projecteur permet d'améliorer le refroidissement et les capacités anti-poussière. Les parties extérieures (coté aspiration) de la première et de la deuxième couche des filtres servent à enlever la poussière.

Pour nettoyer le filtrre, retirez l'unité du filtrtre ainsi que le couvercle du filtrte.

ATTENTION

• Avant le nettoyage des filtres, éteignez le projecteur, débranchez le cable d'alimentation et laissez refroidir le boîtier. Ne pas respecter cette précaution peut provoquer un choc électrique ou des brûlures.

• Appuyez sur le bouton pour déverrouiller le couvercle du filtre et le retirer.

• Retirez les deux boîtiers à filtré.

3. Retirez les quatre filtrés et utilisez un aspirateur pour aspirer toute la poussière accumulating à l'intérieur et à l'extérieur.

Retirez la poussière accumulée dans le filtré en éponge

REMARQUE:

• Pour aspirer la poussière du filtré, utilisez la brosse douce. Cela permet d'éviter que le filtré soit endommagé.
• Ne pas laver le filtré à l'eau. Ne pas respecter cette précaution peut boucher le filtré.

4. Retirez la poussière du couvercle du filtré et des deux boitiers à filtré (grand et petit).

Nettoyez l'extérieur et l'intérieur.

5. Installee les quatre filtres aux deux boîtiers à filtré (grand et petit).

• Installez le filtré en éponge à texture grossière à l'extérieur du boitier de filtré.
  Le filtré en éponge à texture grossière dispose de rainures. Alignez ces rainures avec les protubérances du boîtier du filtré.
• Installez le filtré en éponge à texture fine à l'intérieur du boitier de filtré.

1. Insérez le grand boîtier à filtré dans le boîtier du projecteur. Assurez-vous que le boîtier à filtré est inséré dans le bon sens.

2. Placez le petit boîtier à filtré dans le boîtier du projecteur. Assurez-vous que le boîtier à filtré est inséré dans le bon sens.

3. Réinstallé le couvercle du filtré dans le boîtier du projetur.

Insérez les deux encoches situées à l'extrémité du couvercle du filtré dans la rainure du boîtier et appuyez sur le bouton pour fermer le couvercle du filtré.

• Si vous trouvez qu'il est trop difficile de fermer le couvercle du filtrtre, essayez en poussant la partie quiporte des encoches.

• Effacer le nombre d'heures d'utilisation du filtré.

Branchez le cable d'alimentation dans une prise du secteur, puis allumez le projecteur.

À partir du menu, Sélectionnez [RESET] → [EFFACER HEURES FILTRE]. (→ page 102)

L'intervalle de nettoyage des filtres est régle sur [DESACT.] en sortie d'usine. Si vous utilisez le projecteur en l'état, vous n'effacez pas l'utilisation du filtre

Côte intérieure (saillie)

Nettoyage de la fenêtre de projection

• Eteindre le projecteur avant d'effectuer le nettoyage.
  Veilz à ne pas érafler ou griffer la fenêtre de projection car elle est en verre.
  Utilisez un souffleur ou du papier à objectif pour nettoyer la fenetre de projection, et voirlez à ne pas érafler ou griffer la surface en verre.

Nettoyage du boîtier

Eteignez le projecteur, puis débranchez-le du secteur avant tout nettoyage.

Utilisez un chiffon doux pour enlever la poussiere sur le boitier.
Utilisez un détergent neutre en cas de souillure avancée.
N'tilisez jamais des détergents ou des solvants agressifs, comme de l'alcool ou du diluant.
Lorsque you nettoyez les fentes de ventilation ou le haut-parleur avec un aspirateur, n'enforcez pas la brosse de l'aspirateur a l'intérieur des fentes du boitier.

Aspirez la poussière des fentes de ventilation.

• Des fentes de ventilation bouchées peuvent entraîner une augmentation de la température du projecteur et provoquer un dysfonctionnement.
  Veiliez a ne pas rayer ou frapper le boitier avec vos doigts ou tout autre objet dur
• Contactez votre revendeur pour nettoyer l'intérieur du projecteur.

REMARQUE : N'appliquez pas d'agent volatile tel qu'un insecticide sur le boitier, la fenetre de projection, ou l'écran. Ne laissiez pas le boitier en contact prolongé avec des produits en caoutchouc ou en vinyle. La finition de la surface pourrait se déterminer ou le revêtement se décoller.

4 Remplacement de la lampe et des filtres

Lorsque la lampe atteint la fin de sa durée de vie, le témoin LAMPE du boitier se met à clignoter en rouge, puis le message « LA LAMPE A ATTEINT SA DUREE DE VIE MAXIMUM, PRIÈRE DE REMPLACER LA LAMPE ET LE FILTRE. » s'affiche (*) Mème si la lampe fonctionne encore, remplacez la lampe pour maintainir une performance de projection optimale. ÀpRES avoir remplaced la lampe, pensER à remetre le compteur d'heures à zéro. (→ page 102)

ATTENTION

• NETOUCHEZ JAMAIS LA LAMPE immédiatement après son utilisation. Elle est extrémement chaude. Eteignez le projecteur puis débranchez le cable d'alimentation. Laissez la lampe refroidir pendant au moins une heures avant toute manipulation.

Utilisez la lampe fournie pour plus de sécurité et de performance.

Pour commander la lampe de rechange, spécifiez le type de lampe.

Lampe de remplacement :

NP17LP-UM:UM330X/UM330W

NP16LP-UM:UM280X/UM280W

La lampe de rechange est fournie avec des filtres. Alors que les filtres installés sur le projecteur au moment de l'achat sont constitués d'un matériel spongieux foncé, les filtres fournis avec la lampe en option sont constitués d'un matériel non tissé blanc. Il n'y a aucune différence de résultat entre ces deux types.

• NE RETIRER AUCUNE VIS à l'exception de la vis du couvercle de lampe et des deux vis du compartment de la lampe. Une décharge électrique pourrait en résultat.
• Ne pas briser le verre sur le boitier de la lampe.

Ne pas laisser d'empreintes sur la surface en verre du boitier de la lampe. Laisser des empreintes sur la surface en verre peut cause une ombre indésirable et une image de mauvaise qualité.

Le projecteur s'eteint et se met en mode veille lorsque vous continuez d'utiliser le projecteur des 100 heures après la fin de vie de la lampe. Dans ce cas, replacer la lampe. Si cela se produit, assurez-vous de replacer la lampe. Si vous continuez d'utiliser la lampe après qu'elle soit usagée, la l'ampoule peut se fracasser et des bris de verre peuvent se disperser dans la base de la lampe. Ne les touchez pas car ils peuvent vous blesser. Si cela se produit, prendre contact avec votre revendeur NEC pour le remplacement de la lampe.

• REMARQUE: Ce message s'affichera dans les conditions suivantes :

• pendant une minute après que le projeteur a été mis en marche

• lorsque la touche (POwER) sur le boitier du projecteur ou la touche POWER OFF sur la télécommande est enforcée

Pour éliminer le message, appuyez sur n'importe qu'elle touche du boitier du projecteur ou de la télécommande.

Lampe optionnelle et outils nécessaires pour le remplacement :

• Tournevis cruciforme (tête en forme de plus)
• Lampe de remplacement

Procedure de remplacement de la lampe et des filtres

Etape 1. Remplacez la lampe
Etape 2. Remplacez les filtres ( page 123)
Etape 3. Réinitialisez la durée d'utilisation de la lampe ainsi que le nombre d'heures d'utilisation des filtres ( page 102)

Pour remplacer la lampe :

1. Retirer le couvercle de la lampe.

(1) Dévisser la vis du couvercle de la lampe.
- La vis du couvercle de la lampe ne peut pas'être retirée.
(2) Appuyer sur le couvercle de la lampe et le faire glisser pour le retirer.

2. Retirer le logement de lampe.

(1) Dévisser les deux vis fermant le boîtier de la lampe jusqu'à ce que le tournevis Philips tourne librement.

• Les deux vis ne peuvent pas etre retirees.
• Il y a un verrouillage sur ce boîtier pour éviter le risque d'électrocution. N'essayez pas de contourner ce verrouillage.

(2)Retirer le boitier de la lampe en le tenant.

ATTENTION :

Vérifiez que le boîtier de la lampe est suffisamment froid avant de le retarder.

Emboitement

3. Installer un nouveau logement de lampe.

(1) Insérer un boîtier de lampe neue dans la prise.
(2) Enforcer le centre du haut du boitier de la lampe afin qu'il soit bien en place.
(3)Fixez-le à l'aide des deux vis.

Assurez-vous de bien visser les deux vis.

4. Refixez le couvercle de la lampe.

(1)Faire glisser le couvercle de lampe dans l'autre sens jusqu'à ce qu'il soit en place.
(2)Serrer la vis pour fixer le couvercle de la lampe.

Assurez-vous de serrer la vis.

Ceci termine la procédure de remplacement de la lampe. Passez à la procédure de remplacement des filtres.

REMARQUE: Si vous continue à utiliser le projecteur plus de 100 heures après que la lampe ait atteint sa fin de vie, le projecteur ne peut pas s'allumer et le menu ne s'affiche pas.

Si cela se produit, appuyez sur la touche « HELP » de la télécommande pendant 10 secondes pour réinitialiser l'horloge de la lampe.

Lorsque l'horloge de durée de la lampe est réinitialisée, le témoin LAMP disparait.

Pour remplaçer les filtres :

REMARQUE:

• Remplacez les quatre filtres en même temps.
• Essuyez toute trace de poussière ou de crasse du boitier du projecteur avant de replacer les filtres.
• Ce projeteur est un apparéil de haute précision. Tenez-le à l'écart de la poussière et de la crasse pendant le remplacement des filtres.
• Ne nettoyez pas les filtres au savon et à l'eau. L'eau et le savon risqueraient en effet d'endommager la membrane du filtré.
• Mettez les filtres en place. Tout erur de placement lors de la mise en place des filtres risquerait d'introduire de la poussiere ou de la crasse à l'intérieur du projecteur.

Remplacez la lampe avant de remplacer les filtres. ( page 120)

1. Appuyez sur le bouton pour déverrouiller le couvercle du filtre et le retirer.

2. Retirez les deux boîtiers à filtre.

Petit boitier de filtré
Grand boitier de filtré

3. Retirez les quatre filtrés et utilisez un aspirateur pour aspirer toute la poussière accumulating à l'intérieur et à l'extérieur.

Retirez la poussière accumulée dans le filtré en éponge

REMARQUE:

• Pour aspirer la poussière du filtré, utilisez la brosse douce. Cela permet d'éviter que le filtré soit endommagé.
• Ne pas laver le filtré à l'eau. Ne pas respecter cette précaution peut boucher le filtré.

4. Retirez la poussière du couvercle du filtré et des deux boitiers à filtré (grand et petit).

Nettoyez l'extérieur et l'intérieur.

5. Installee les quatre filtres aux deux boîtiers à filtré (grand et petit).

• Installez le filtré en éponge à texture grossière à l'extérieur du boitier de filtré.
  Le filtré en éponge à texture grossière dispose de rainures. Alignez ces rainures avec les protubérances du boîtier du filtré.
• Installez le filtré en éponge à texture fine à l'intérieur du boitier de filtré.

1. Insérez le grand boîtier à filtré dans le boîtier du projecteur. Assurez-vous que le boîtier à filtré est inséré dans le bon sens.

1. Placez le petit boîtier à filtré dans le boîtier du projecteur. Assurez-vous que le boîtier à filtré est inséré dans le bon sens.

1. Réinstallé le couvercle du filtré dans le boîtier du projetur.

Insérez les deux encoches situées à l'extrémité du couvercle du filtré dans la rainure du boîtier et appuyez sur le bouton pour fermer le couvercle du filtré.

• Si vous trouvez qu'il est trop difficile de fermer le couvercle du filtrtre, essayez en poussant la partie quiporte des encoches.

Ceci termine la procEDURE de remplacement du filtré.
Passez ensuite à la réinitialisation des durées d'utilisation de la lampe et du filtré.

Réinitialisation de la durée d'utilisation de la lampe et du nombre d'heures d'utilisation des filtres :

1. Placez le projecteur la où vous l'utilise.
2. Branchez le cable d'alimentation dans une prise du secteur, puis allumez le projecteur.

3. Réinitialisez la durée d'utilisation de la lampe et le nombre d'heures d'utilisation des filtres.

4. Réinitialisiez la durée d'utilisation des filtres en selectionnant le paramètre [RESET] → [EFFACER HEURES FILTRE] à partir du menu.

5. Sélectionnez le paramètre [EFFACER HEURES FiltRE] pour réinitialiser la durée d'utilisation des filtres. (→ page 102)

1 Depistage des pannes

Cette section facilite la résolution des problèmes pouvant etre rencontres pendant l'installation ou l'utilisation du projecteur.

Messages des voyants

Voyant d'alimentation (POWER)

Condition duvoyant			Condition duprojecteur	Remarque
Arrêt			L'alimentation principale est coupée.	-
Voyant clignotant	Bleu	0,5 s Marche, 0,5 s Arrêt	Le projecteur se prépare à s'allumer.	Attendre un instant.
		2,5 s Marche, 0,5 s Arrêt	La Mise en sometimeil est activée.	-
Voyant stationnaire	Bleu		Le projecteur est allumé.	-
	Orange		[NORMAL] est sélectionné pour le [MODE VEILLE]	-
	Rouge		[ECONOMIE D'ENERGIE] est sélectionné pour le [MODE VEILLE]	-

Condition duvoyant			Condition duprojecteur	Remarque
Arrêt			Mode normal ou mode veille ([ECONOMIE D'ENERGIE] pour [MODE VEILLE])	-
Voyant clignotant	Rouge	1 cycle (0,5 s Marche, 2,5 s Arrêt)	Problème du couvercle de la lampe ou problème du boîtier de la lampe	Replacer correctement le couvercle de la lampe ou le boîtier de la lampe.
		2 cycles (0,5 s Marche, 0,5 s Arrêt)	Problème de température	Le projecteur surchauffe. Déplacer le projecteur dans un endroit plus frais.
		3 cycles (0,5 s Marche, 0,5 s Arrêt)	Problème d'alimentation.	Le bloc d'alimentation ne fonctionne pas correctement. Contactez votre revendeur.
		4 cycles (0,5 s Marche, 0,5 s Arrêt)	Problème de ventilateur	Les ventilateurs ne fonctionnement pas correctement.
		6 cycles (0,5 s Marche, 0,5 s Arrêt)	Problème de lampe	La lampe ne s'allume pas. Attendre une bonne minute, puis rallumer le projecteur.
	Orange	1 cycle (0,5 sec. al-lumé, 2,5 sec. éteint)	Conflit réseau	Le LAN filaire intégré et le LAN sans fil ne peuvent pas être connectés au même réseau en même temps. Pour utiliser en même temps le LAN filaire et le LAN sans fil, connectez-les à des réseaux différents.
	Vert		Ré-allumage de la lampe (Le projecteur est en cours de refroidissement.)	Le projecteur se rallume. Attendre un instant.
Voyant stationnaire	Vert		Veille ([NORMAL] pour [MODE VEILLE])	-
	Orange		Le VER. PANNEAU COMMANDE est activé.	Vous avez appuyé sur la touche du boîtier lorsque le verrouillage du panneau de commande était activé.
			Erreur de CONTROLLE ID	L'ID de la télécommande et l'ID du projecteur ne correspondent pas.

Voyant de la lampe (LAMP)

Condition duvoyant		Condition duprojecteur	Remarque
Arrêt		Normal	-
Voyant clignotant	Rouge	La lampe a atteint la fin de sa durée d'utilisation. Le message deReplacement de la lampe s'affiche.	Remplacer la lampe.
Voyant stationnaire	Rouge	La lampe a été utilisée au-delà de ses limites. Le projecteur ne s'allumera pas tant que la lampe n'a pas été changée.	Remplacer la lampe.
	Vert	Le [MODE ECO] est régle sur [NORMAL] or [ECOLOGIQUE].	-

Protection contre la surchauffe

Si la temperature interne du projecteur devient trop elevee, le dispositif de protection contre la surchauffe eteint automatiquement la lampe en faisant clignoter le voyant STATUS (2 cycles Marche et Arret.)

Si cette situation se produit, agissez de la façon suivante :

• Debranche le cable d'alimentation après que les ventilateurs de refroidissement se sont arretes.
• Deplacez le projecteur vers un emplacement plus frais si la piece dans laquelle vous effectuez votre presentation est particulierement chaude.
• Nettoyez les orifi ces d'aération s'ils sont obstrues par la poussière.
• Attendeze environ 60 minutes jusqu'a ce que l'intérieur du projecteur soit suffiSAMMENT refroidi.

(→ « Alimentation/Etat/Voyant de lampe » page 126.)

Problèmes courants & Solutions

Problème	Vérifier ces éléments
Ne pas allumer Ou étéindre	• Vérifier que le cable d'alimentation est branché et que la touche d'alimentation du projecteur ou de la télécommande est activée. (→ pages 15, 16) • Assurez-vous que le couvercle de la lampe est correctement installé. (→ page 122) • Vérifie que le projeteur ne surchauffe pas. Si la ventilation est insuffisante autour du projeteur ou si la piece est particulièrement chaude, déplacez le projeteur dans un endroit plus frais. • Vérifier que le projeteur n'est pas utilisé encore 100 heures après que la lampe a atteint la fin de sa durée de vie. Dans ce cas, remplaner la lampe. Si cette durée est dépassée, remplacez la lampe. Àprouès le remplacement de la lampe, réinitialisez le compteur d'heures. (→ page 120) • La lampe peut ne pas s'allumer. Attendre une minute entière, puis rallumer le projecteur. Réglez [MODE VENTILATEUR] sur [HAUTE ALTITUDE] lors de l'utilisation du projeteur à des altitudes d'environ 5500 pieds/1700 mètes ou plus. Utiliser le projeteur sans régler sur [HAUTE ALTITUDE] peut causeer une surchauffe et le projeteur pourrait s'éteindre. Si cela se produit, attendez quelques minutes et allumrez le projecteur. (→ page 92) Si vous mettez le projeteur sous tension immidiatement après que la lampe soit éteinte, le ventilateur fonctionné quelques instant sans qu'aucune image ne s'affiche, puis le projecteur affiche l'image. Attendre un instant.
S'éteint	• Assurez-vous que [MINUT. DESACTIVATION] ou [MARCHE AUTO DES] est désactivé. (→ page 88, 95)
Absence d'image	• Utiliser la touche COMPUTER, HDMI, VIDEO ou S-VIDEO de la télécommande pour selectionner vos source (Ordinateur, HDMI1, HDMI2, Video ou S-Video). (→ page 18) S'il n'y a toujours pas d'image, appuyez de nouveau sur la touche. • S'assurer que les cables sont connectés correctement. • Utiliser les menus pour ajuster la luminosité et le contraste. (→ page 81) • Réinitialiser les régles ou ajustements aux niveaux des prérégles d'usine à l'aide de la [RESET] du menu. (→ page 102) • Entrez votre mot-clé enregistré si la fonction Sécurité est activée. (→ page 31) • Assurez-vous de connecter le projeteur et l'ordinateur portable pendant que le projeteur est en mode de veille et avant d'allumer l'ordinateur portable. Dans la plupart des cas, le signal de sortie de l'ordinateur portable n'est pas activé si ce dernier n'est pas connecté au projeteur avant d'être allumé. • Si l'écran devient vierge lors de l'utilisation de la télécommande, cela peutvenir du logiciel économique ou de gestion d'énergie de l'ordinateur. • Voir également la page suivante.
L'image devient subitèmentASFRIER	• Vérifier si le projeteur est en mode ECO force en raison d'une température ambiente trop évée. Dans ce cas, abaiser la température interne du projeteur en selectionnant [HAUT] pour [MODE VENTILATEUR]. (→ page 92)
La couleur ou la teinte n'est pas normale	• Vérifier si une couleur appropriée est selectionnée dans [COULEUR MURALE]. Si oui, selectionner une option appropriée. (→ page 87) • Régler [TEINTE] dans [IMAGE]. (→ page 81)
L'image n'est pas carrée à l'écran	• Repositionner le projeteur pour améliorer l'angle par rapport à l'écran. (→ page 20, 21) • Utiliser la fonction Keystone pour corriger la distorsion trapézoidale. (→ page 23)
L'image est floue	• Ajuster la mise au point. (→ page 20) • Repositionner le projeteur pour améliorer l'angle par rapport à l'écran. (→ page 20, 21) • Assurez-vous que la distance entre le projeteur et l'écran se trouve dans la zone de réglage de la fenêtre de projection. (→ page 103, 104) • Une condensation risque de se former sur l'objet si le projeteur est froid, déplace dans un endroit chaudi puis mis en marche. Si cela se produit, ne pas toucher le projeteur et attendre qu'il n'y ait plus de condensation sur l'objet.
Une oscillation apparait à l'écran	• Réglez le [MODE VENTILATEUR] sur une autre mode que [HAUTE ALTITUDE] lors de l'utilisation du projeteur à des altitudes moins importantes qu'environ 5500 pieds/1700 mètes. Utiliser le projeteur à des altitudes moins importantes que 5500 pieds/1700 mètes et le régler sur [HAUTE ALTITUDE] peut causeer un refroidissement de la lampe, créé une oscillation de l'image. Commutez du mode [MODE VENTILATEUR] à [AUTO]. (→ page 92)
L'image défilé verticale-ment, horizontallement ou dans les deux sens	• Vérifie la résolution et la fréquence d'affichage de l'ordinateur. Assurez-vous que la résolution que vous désirez afficher soit supportée par le projeteur. (→ page 133) • Ajuster manuellelment l'image de l'ordinateur avec Horizontale/Verticale dans [OPTIONS D'IMAGE]. (→ page 83)
La télécommande ne fonctionne pas	• Installer des piles neues. (→ page 10) • S'assurer qu'il n'y a pas d'obstacle entre vous et le projeteur. • Se mettre à 7m du projeteur. (→ page 10)
Levoyant est allumé ou clignote	• Voir levoyant POWER/STATUS/LAMP. (→ page 126)
Couleurs mélangées en mode RGB	• Appuyez sur la touche AUTO ADJ. du boîter du projeteur ou de la télécommande. (→ page 25) • Réglez manuellement l'image de l'ordinateur avec [HORLOGE]/[PHASE] dans [OPTIONS D'IMAGE] dans le menu. (→ page 82)
Le son du micro ne s'entend pas	• Vérifie que votre cable de microphone est correctement connecté à la prise d'entrée MIC. • Vérifie que vous utilisez un microphone dynamique. Les microphones à alimentation commutable ne sont pas pris en charge par le projecteur.
Le son du micro est trop fort ou trop bas	• Réglez [GAIN MICRO] à partir du menu. (→ page 92)

Pour plus d'informations, contacter vous vendeur.

S'il n'y a pas d'image ou si l'image ne s'affiche pas correctement.

• Procedure de mise en marche pour le projecteur et le PC.

Assurez-vous de connecter le projecteur et l'ordinateur portable pendant que le projecteur est en mode de veille et avant d'allumer l'ordinateur portable.

Dans la plupart des cas, le signal de sortie de l'ordinateur portable n'est pas activé si ce dernier n'est pas connecté au projecteur avant d'être allumé.

REMARQUE : Vous pouvez vérifier la fréquence horizontale du signal actuel dans le menu du projecteur sous Informations. S'il indique « OkHz », cela signifie qu'aucun signal n'est envoyé par l'ordinateur. Voir page 100 ou aller à l'étape suivante.

Activation de l'affichage externe de l'ordinateur.

L'affichage d'une image sur l'écran du PC portable ne signifie pas nécessairement qu'il envoie un signal vers le projecteur. Lors de l'utilisation d'un PC portable, une combinaison de touches de fonction active/désactive l'affichage externe. En général, la combinaison de la touche « Fn » avec l'une des 12 touches de fonction permet l'allumage ou l'extinction de l'affichage externe. Par exemple, les ordinateurs portables NEC utilisent Fn + F3, tandis que les ordinateurs portables Dell utilisent la combinaison de touches Fn + F8 pour alterner entre les sélections d'affichage externe.

• Envoi d'un signal non-standard par l'ordinateur

Si le signal envoyé par un ordinateur portable n'est pas un standard industriel, l'image projetée peut ne pas s'afficher correctement. Si cela se produit, désactiver l'écran LCD de l'ordinateur portable lorsque l'affichage du projecteur est en cours d'utilisation. Chaque ordinateur portable a une façon différente de désactiver/réactiver les écrans LCD locaux comme décrit à l'étape précédente. Se référer à la documentation de votre ordinateur pour de plus amples informations.

L'image affichée est incorrecte lors de l'utilisation d'un Mac

Lors de l'utilisation d'un Mac avec le projecteur, régler le commutateur DIP de l'adaptateur Mac (non fourni avec le projecteur) en fonction de la résolution. Àpès le réglage, redémarrer vous Mac pour que les changements soient effectifs.

Pour le réglage des modes d'affichage autres que ceux supportés par votre Mac et le projecteur, Le changement du commutateur DIP sur un adaptateur Mac peut faire sauter légèrement l'image ou ne rien afficher. Si cela se produit, régler le commutateur DIP sur le mode fixe 13" , puis redémarrer votre Mac. ÀpRES cela, rétablir les commutateur DIP sur un mode affichable, puis redémarrer à nouveau votre Mac.

REMARQUE: Un cable Adaptateur Video fabriqué par Apple Inc. est nécessaire pour un MacBook qui ne possède pas de connecteur mini D-Sub à 15 broches.

• Reflet sur un MacBook

• Lorsque le projecteur est utilisé avec un MacBook, la sortie ne peut pas être régée sur 1024 × 768 à moins que « reflet » soit désactivé sur votre MacBook. Se référer au mode d'emploi fourni avec votre ordinateur Mac au sujet du reflet.

• Les dossiers ou les icônes sont cachés sur l'écran du Mac

Les dossiers ou les icônes peuvent ne pas être给你们 sur l'écran. Si cela se produit, Sélectionnern [View] → [Arrange] dans le menu Apple et arranger les icônes.

Characteristiques techniques

Cette section fournit des informations techniques sur la performance du projecteur.

Optique

Numéro du modele	NP-UM330X	NP-UM280X	NP-UM330W	NP-UM280W
Panneau LCD	LCD de 0,63 pouce avec matrice de micro-objectif (rapport d'aspect 4:3)		LCD de 0,59 pouce avec matrice de micro-objectif (rapport d'aspect 16:10)
Résolution*1	1024 x 768 pixels (XGA)		1280 x 800 pixels (WXGA)
Objectif	Zoom numérique et mise au point manuelle
	Rapport de zoom numérique = 1,4 F = 1,8 f = 4,78 m
Lampe	265 W CA (195 W en NORMAL) (160 W en Mode ECO)	230 W CA (170 W en NORMAL) (140 W en Mode ECO)	265 W CA (195 W en NORMAL) (160 W en Mode ECO)	230 W CA (170 W en NORMAL) (140 W en Mode ECO)
Émission lumineuse*2*3	3300 lumens	2800 lumens	3300 lumens	2800 lumens
	NORMAL : 75%
	ECO : 60%*4
Facteur de contraste*3 (blanc complet : noir complet)	3000:1
Taille de l'image (Diagonale)	61,5–116,6 pouces/1562–2962 mm		58–110 pouces/1473–2794 mm
Distance de projection (Min.–Max.)	18–34 pouces/448–854 mm		18–34 pouces/448–854 mm
Angle de projection	53°		49°

1 Plus de 99,99 % de pixels réels.
2 Rendement lumineux (lumens) lorsque le mode [PREREGLAGE] est reglé sur [HTE LUMIN.]. Si un autre mode a été sélectionné comme le mode [PREREGLAGE], le rendement lumineux risque de diminuer légissement.
3 Conformité à la norme ISO21118-2005
4 La puissance maximale est équivalente à la puissance en NORMAL (MODE ECO).

Electrique

Numéro du modele	NP-UM330X	NP-UM280X	NP-UM330W	NP-UM280W
Entrées	1 × RGB/Compositant (D-Sub 15 P), 2 × HDMI Type A (19P, Connecteur HDMI®) HDCP supporté*5, 1 × S-Video (DIN 4 P), 1 × Video (RCA), 1 × (L/R) RCA Audio, 1 × Stéréo Mini Audio
Sorties	1 × RGB (D-Sub 15P), 1 × Stéréo Mini Audio
Commande PC	1 × commande PC (D-Sub 9P)
Port réseau local cable	1 × RJ-45 (10BASE-T/100BASE-TX)
Port pour réseau local sans fil (en option)	IEE 802.11 b/g/n (Le dispositif USB de connexion sans fil à un réseau local en option est requis)
Port USB	1 × Type A, 1 × Type B
Entrée MIC	1 × Audio mini monaurale (microphone dynamique uniquement; non pris en charge par micro com-mutable)
Reproduction des couleurs	Traitement du signal 10 bits (1,07 billions de couleurs) (HDMI, VISIONNEUSE, RESEAU: Couleurs, 16,7 millions de couleurs)
Signaux compatibles*6	Analogique : VGA/SVGA/XGA/WXGA/Quad-VGA/SXGA/SXGA+/WXGA+/WXGA++/UXGA/WSXGA+/HD/Full HD/WUXGA/Mac13", 16", 21", 23" Compositant : 480i/480p/576i/576p/720p/1080i/1080p HDMI : VGA/SVGA/XGA/WXGA/Quad-VGA/SXGA/SXGA+/WXGA+/WXGA++/WSXGA+/480p/576p/720p/1080i/1080p

5 HDMI® (Couleurs riches, playback) avec HDCP
Qu'est-ce que la technologie HDCP/HDCP?
HDCP est un acronymme pour High-bandwidth Digital Content Protection. Le système de protection des contenus numériques haute définition (HDCP) est un système qui empêche la copie illégale de données video envoyées vers une interface visuelle numérique haute définition (HDMI).
Si vous ne pouvez pas voir des données via l'entrée HDMI, cela ne signifie pas nécessairement que le projecteur ne fonctionne pas correctement. Du fait de la mise en place de HDCP, il est possible que certains contenus soient protégés par HDCP et qu'ils ne puissant pas été affichés à cause de la décision/intention de la communauté HDCP (Digital Content Protection, LLC).
Video: Couleur riche; 8/10/12 bit, playback
Audio : LPCM, jusqu'à 2 ch, fréquence d'échantillonnage 32/44.1/48 KHz, résolution ; 16/20/24 bit
6 Une image avec une résolution plus élevé ou plus BASSE que la résolution naturelle du projecteur (UM330X/UM280X : 1024 × 768 / UM330W/UM280W : 1280 × 800) sera affichée avec la fonction Advanced AccuBlend. (→ page 133)

Numéro du modele		NP-UM330X	NP-UM280X	NP-UM330W	NP-UM280W
Résolution horizontal		540 lignes TV : NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60300 lignes TV : SECAM
Vitesse de balayage		Horizontal : 15 kHz à 100 kHz (RGB : 24 kHz ou plus)Vertical : 50 Hz à 120 Hz (HDMI : 50 Hz à 85 Hz)
Compatibilité sync		Synchro séparée
Enceinte intégrée		16 W (mono)
Alimentation requise		100-240V CA, 50/60Hz
Courant d'entrée		4,0 A/1,7 A	3,6 A/1,6 A	4,0 A/1,7 A	3,6 A/1,6 A
Consomma-tion électrique	MODE ECO	360 W (100-130 V)	318 W (100-130 V)	360 W (100-130 V)	318 W (100-130 V)
	DESACT.	344 W (200-240 V)	304 W (200-240 V)	344 W (200-240 V)	304 W (200-240 V)
	NORMAL	272 W (100-130 V)	242 W (100-130 V)	272 W (100-130 V)	242 W (100-130 V)
		263 W (200-240 V)	235 W (200-240 V)	263 W (200-240 V)	235 W (200-240 V)
	ECOLOGI-QUE	239 W (100-130 V)	218 W (100-130 V)	239 W (100-130 V)	218 W (100-130 V)
		233 W (200-240 V)	212 W (200-240 V)	233 W (200-240 V)	212 W (200-240 V)
	VEILLE(NORMAL)	8 W (100-130 V)9 W (200-240 V)
	VEILLE(ÉCO-NOMIE D'ENER-GIE)	0,2 W (100-130 V)/0,4 W (200-240 V)

Mécanique

Numéro du modele	NP-UM330X	NP-UM280X	NP-UM330W	NP-UM280W
Installation Orientation	Bureau/Avant, Bureau/Arrière, Plafond/Avant, Plafond/Arrière
Dimensions	14,9" (L) × 4,4" (H) × 16,9" (P)/378 mm (L) × 112 mm (H) × 428 mm (P)(sans les parties saillantes)
Poids	12,6 livres/5,7 kg	12,3 livres/5,6 kg	12,6 livres/5,7 kg	12,3 livres/5,6 kg
Environnement	Températures de fonctionnement : 5° à 40°C (41° à 104°F),(Mode ECO sélectionné automatiquement entre 35° à 40°C/95°à 104°F)20 % à 80 % d'humidité (sans condensation)Températures de stockage : -10° à 50°C (14° à 122°F),20 % à 80 % d'humidité (sans condensation)
Réglementations	Agréé UL/C-UL (UL 60950-1, CSA 60950-1)Conforme aux exigences de classe B DOC CanadaConforme aux exigences classe B FCCConforme à AS/NZS CISPR.22 classe BConforme à la directive compatibilité électromagnétique (EN55022, EN55024, EN61000-3-2,EN61000-3-3)Conforme à la directive basse tension (EN60950-1, agréé TÜV GS)CE

Pour des informations complémentaires, visiter les sites :

Etats-Unis : http://www.necdisplay.com/

Europe : http://www.nec-display-solutions.com/

International: http://www.nec-display.com/global/index.html

Pour obtenir des informations sur nos accessoires optionnels, veuillez visitor notre site Internet ou consulter notre brochure.

Les caractéristiques techniques sont sujettes à modification sans préavis.

Dimensions du boîtier

Unité : mm (pouce)

Affectation des broches du connecteur d'entrée D-Sub COMPUTER Connecteur Mini D-Sub à 15 broches

Niveau du signal

Signal video: 0,7 Vc-c (analogue)

Signal sync : niveau TTL

N° de broche	Signal RGB (analogique)	Signal YCbCr
1	Rouge	Cr
2	Vert ou Sync sur vert	Y
3	Bleu	Cb
4	Terre
5	Terre
6	Terre rouge	Terre Cr
7	Terre vert	Terre Y
8	Terre bleu	Terre Cb
9	Pas de connexion
10	Terre du signal Sync
11	Pas de connexion
12	DATA (SDA) bi-directionnel
13	Sync horizontal ou sync com- posite
14	Sync vertical
15	Horloge de données

COMPUTER IN

REMARQUE: Les Pins 12 et 15 sont nécessaires pour le DDC/CI.

List des signaux d'entrée compatibles

RVB analogue

Signal	Résolution (Points)	ASPECT (RATIO)	Taux de RAFRAICHISSEMENT (Hz)
VGA	640 × 480	4:3	60/72/75/85/ iMac
SVGA	800 × 600	4:3	56/60/72/75/85/ iMac
XGA	1024 × 768 *1	4:3	60/70/75/85/ iMac
WXGA	1280 × 768 *2	15:9	60
	1280 × 800 *2	16:10	60
	1360 × 768 *3	16:9	60
	1366 × 768 *3	16:9	60
Quad-VGA	1280 × 960	4:3	60/75
SXGA	1280 × 1024	5:4	60/75
SXGA+	1400 × 1050	4:3	60
WXGA+	1440 × 900	16:10	60
WXGA++	1600 × 900 *3	16:9	60
UXGA	1600 × 1200 *4	4:3	60
WSXGA+	1680 × 1050	16:10	60
HD	1280 × 720	16:9	60
Full HD	1920 × 1080	16:9	60
WUXGA	1920 × 1200 *5	16:10	60
MAC 13"	640 × 480	4:3	67
MAC 16"	832 × 624	4:3	75
MAC 19"	1024 × 768	4:3	75
MAC 21"	1152 × 870	4:3	75
MAC 23"	1280 × 1024	5:4	65

Composant

Signal	Format	ASPECT (RATIO)	Taux de RAFRAÎCHISSEMENT (Hz)
HDTV (1080p)	1920 × 1080	16:9	50/60
HDTV (1080i)	1920 × 1080	16:9	50/60
HDTV (720p)	1280 × 720	16:9	50/60
SDTV (480p)	720 × 480	4:3/16:9	60
SDTV (576p)	720 × 576	4:3/16:9	50
SDTV (480i)	720 × 480	4:3/16:9	60
SDTV (576i)	720 × 576	4:3/16:9	50

Vidente composite/S-Visudo

Signal	ASPECT (RATIO)	Taux de RAFRAICHISSEMENT (Hz)
NTSC	4:3	60
PAL	4:3	50
PAL60	4:3	60
SECAM	4:3	50

HDMI

Signal	Résolution (Points)	ASPECT (RATIO)	Taux de rafraîchissement (Hz)
VGA	640 × 480	4:3	60
SVGA	800 × 600	4:3	60
XGA	1024 × 768 *1	4:3	60
WXGA	1280 × 768 *2	15:9	60
	1280 × 800 *2	16:10	60
	1366 × 768	16:9	60
Quad-VGA	1280 × 960	4:3	60
SXGA	1280 × 1024	5:4	60
SXGA+	1400 × 1050	4:3	60
WXGA+	1440 × 900	16:10	60
WXGA++	1600 × 900	16:9	60
WSXGA+	1680 × 1050	16:10	60
HDTV (1080p)	1920 × 1080	16:9	50/60
HDTV (1080i)	1920 × 1080	16:9	50/60
HDTV (720p)	1280 × 720	16:9	50/60
SDTV (480p)	720 × 480	4:3/16:9	60
SDTV (576p)	720 × 576	4:3/16:9	50

*1 Résolution native des modèles XGA (UM330X/UM280X)

2 Résolution native des modèles WXGA (UM330W/UM280W)
3 Si [AUTO] est sélectionné pour [ASPECT (RATIO)] dans le menu à l'écran, il est possible que le projecteur soit incapable d'afficher ces signaux correctement.

Le réglage d'usine par défaut pour [ASPECT (RATIO)] est [AUTO]. Pour afficher ces signaux, Sélectionnéz [16:9] pour [ASPECT (RATIO)].

4 MODE WXGA : DESACT.
5 MODE WXGA : ACTIVE

REMARQUE:

• Une image avec une résolution plus élevé ou plus BASSE que la résolution naturelle du projecteur (UM330X/UM280X : 1024 × 768 / UM330W/UM280W : 1280 × 800) sera affichée avec la fonction Advanced AccuBlend.
• Les signaux Sync on Green et Composite sync (C-Sync) ne sont pas supportés.
• Les signaux autres que ceux spécifiés dans le tableau ci-dessus peuvent ne pas être affichés correctement. Dans ce cas, changer le taux de rafraîchissement ou la résolution sur votre PC. Consulter la section d'aide sur les propriétés d'affichage de votre PC pour les procédures.

Codes de commande PC et connexion des cables

Codes de commande PC

Fonction	Données de code
MARCHE	02H	00H	00H	00H	00H	02H
ARRÊT	02H	01H	00H	00H	00H	03H
SELECTION D'ENTRÉE COMPUTER	02H	03H	00H	00H	02H	01H	01H	09H
SELECTION D'ENTRÉE HDMI1	02H	03H	00H	00H	02H	01H	1AH	22H
SELECTION D'ENTRÉE HDMI2	02H	03H	00H	00H	02H	01H	1BH	23H
SELECTION D'ENTRÉE VIDEO	02H	03H	00H	00H	02H	01H	06H	0EH
SELECTION D'ENTRÉE S-VIDEO	02H	03H	00H	00H	02H	01H	0BH	13H
SELECTION D'ENTRÉE VISIONNEUSE	02H	03H	00H	00H	02H	01H	1FH	27H
SELECTION D'ENTRÉE RESEAU	02H	03H	00H	00H	02H	01H	20H	28H
SELECTION D'ENTRÉE AFFICH. USB	02H	03H	00H	00H	02H	01H	22H	2AH
SOURDINE DE L'IMAGE ACTIVÉE	02H	10H	00H	00H	00H	12H
SOURDINE DE L'IMAGE DÉSACTIVÉE	02H	11H	00H	00H	00H	13H
SOURDINE DU SON ACTIVÉE	02H	12H	00H	00H	00H	14H
SOURDINE DU SON DÉSACTIVÉE	02H	13H	00H	00H	00H	15H

REMARQUE: Prenez contact avec votre revendeur local pour obtenir une liste complète des codes de commande du PC, si nécessaire.

Connexion des câbles

Protocole de communication

Vitesse de transmission. 38400 bps

Longueur des données 8 bits

Parité . . .Pas de parité

Bit d'arrêt....Un bit

X activé/désactivé ....Aucun

Procedure de communication.......Duplex complete

REMARQUE : Selon l'équipment, une vitesse de transmission moins élevée peut être recommandée pour les grandes longueurs de cable.

Connecteur de commande PC (D-SUB 9P)

REMARQUE 1: Les broches 1, 4, 6 et 9 ne sont pas utilisées.

REMARQUE 2 : Relier « Requête à envoyer » et « Effacer pour envoyer » aux deux extrémités du cable pour simplifier la connexion.

REMARQUE 3 : Pour les longueurs de cable importantes, il est recommendé de régler la vitesse de communication dans les menus du projeteur à 9600 bps.

7 Lieste des éléments à vérifier en cas de panne

Avant de contacter vous vendeur ou le service après-vente, vérifier la liste suivante pour être sur que des réparations sont nécessaires en vous reférant également à la section « Dépistage des pannes » de votre mode d'emploi. Cetteiste de vérification ci-dessous vous aidera à résoudre toute problème plus efficacement.

• Imprimer cette page ainsi que la suivante pour réaliser la vérification.

Fréquence de l'évenement tous jours parfois (àquelle fréquence ?) autre

Alimentation

Pas d'alimentation (l'indicateur POWER ne s'allume pas en bleu) Voir également « Voyant d'etat (STATUS) »

La fiche du cable d'alimentation est complètement insérée dans la prise murale.
La commutateur d'alimentation principale est enforcé en position ON.
Le couvercle de la lampe est correctement instalé.
Les heures d'utilisation de la lampe (heures de fonctionnement de la lampe) ont ete effacees apres le remplacement de la lampe.
Pas d'alimentation, même lorsque vous restez appuyé sur le bouton POWER.

Védo et Audio

Aucune image ne s'affiche depuis votre PC ou équipement video vers le projeteur.
Toujours aucune image bien que vous connectiez d'abord le projecteur au PC, puis démarrez le PC.
Activation de I'envoi de signal de I'ordinateur portable vers le projecteur.

• Une combinaison de touches de fonction active/désactive l'affichage externe. En général, la combinaison de la touche « Fn » avec l'une des 12 touches de fonction permet l'allumage ou l'extinction de l'affichage externe.

Aucune image (arrière-plan bleu ou noir, aucun affichage).
Toujours aucune image bien que vous appuyiez sur la touche AUTO ADJUST.
Toujours aucune image bien que vous exécutiez [RESET] dans le menu du projeteur.
La fiche du cable signal est complètement insérée dans le connecteur d'entrée.
Un message apparait a I'ecran.
La source connectée au projecteur est active et disponible.
Toujours aucune image bien que vous regliez la luminosite et/ou le contraste.
La résolution et la fréquence de la source d'entrée sont supportées par le projecteur.

L'imagestropsombre.
Demeureinchangébien queyou'regliezla luminositeet/oule contraste.
L'imagestéformée.
L'image apparait trapezoidale (pas de changement même après avoir effectué le réglage [KEYSTONE]).

Autres

La télécommande ne fonctionne pas.

Aucun obstacle entre le capteur du projecteur et la telecommande.
Le projecteur est place pres d'une lumière fluorescente qui peut gérer la télécommande infrarouge.
Les piles sont neuves et n'ont pas ete inverses pendant I installation.

S'eteint pendant l'utilisation.

La fiche du cable d'alimentation est complètement insérée dans la prise murale.
Le couvercle de la lampe est correctement instalé.

La [MARCHE AUTO DES] est désactivée (uniquement sur les modèles avec la fonction [MARCHE AUTO DES]).
La [MINUT. DESACTIVATION] est désactivée (uniquement sur les modèles avec la fonction [MINUT. DESACTIVATION]).

Des parties de l'image sont perdues.

Toujoursinchangébienqueyoussappuyiezsurla toucheAUTOAD-JUST.
Toujoursinchangébienqueyousexecutiez[RESET]dansle menu duprojecteur.

L'image est décalée dans le sens vertical ou horizontal.

Les positions horizontale et verticale sont correctement ajustees sur le signal de I'ordinateur.
La résolution et la fréquence de la source d'entrée sont supportées par le projecteur.
Il y a une perte de pixels.

L'image clignote.

Toujoursinchangébienqueyouappuyiezsurla toucheAUTOAD-JUST.
Toujoursinchangébienqueyousexecutiez[RESET]dansle menu duprojecteur.
L'imagemontresdesclignotementsoudesmouvementsdecouleursur un signald'ordinateur.
Demeure inchangé malgré le changement du [MODE VENTILATEUR] de [HAUTE ALTITUDE] à [AUTO].

L'image parait floue ou pas au point.

Toujours inchangé bien que vous ayiez vérifié et change la résolution du signal sur le PC à la résolution naturelle du projecteur.
Toujours inchangé bien que vous ayiez ajusté la mise au point.

Aucun son.

Le cable audio est correctement connecté à l'entrée audio du projet.
Toujours inchangé bien que vous ayiez ajusté le niveau du son.
AUDIO OUT est connecté à votre équipement audio (modèles avec le connecteur AUDIO OUT uniquement).

Les touches sur le boftier du projecteur ne fonctionnent pas (uniquement sur les modèles avec la fonction [VER. PANNEAU COMMANDE]).
Le [VER. PANNEAU COMMANDE] n'est pas allumé ou est désactivé dans le menu.
ToujoursinchangébienqueyoupressiezentmainteniezenfonceletatouseEXITpendantau moins10secondes.

Veuillez déscrie votre problème de façon détaillée dans l'espace ci-dessous.

Informations sur l'application et l'environnement dans lequel votre projecteur est utilisé

Projecteur

Numéro de modèle :

No. de série :

Date d'Achat :

Temps d'utilisation de la lampe (heures) :

Modeeco：

□ DESACT. □ ECO AUTO

NORMAL ECOLOGIQUE

Informations sur le signal d'entrée :

Fr sequence de sync horizontal [ ] kHz

Frequence de sync verticalie [] Hz

Polarité synch H (+) (−)

V□ (+) □(-)

Type de synch

□ Sync sur vert

Voyant STATUS :

Lumière constante □ Orange □ Vert

Lumière clignotante [ ] cycles

Numéro de modèle de la télécommande :

Câble de signal

Câble standard NEC ou d'un autre fabricant ?

Numéro de modèle : Longueur : pouces/m

Amplificateur de distribution

Numero de modulo :

Commutateur

Numéro de modulo :

Adaptateur

Numero de modulo :

Environnement de l'installation

Tailledecran： pouce

Type d'écran: □ Blanc mat □ Gouttes □ Polarisation

Grand angle Contraste elevé

Orientation: Monté au plafond Bureau

Branchement de la prise d'alimentation :

□ Branché directement à la prise murale
□ Branchée à une rallonge ou autre (nombres d'équipements connectés
□ Branchée à une bobine d'alimentation ou autre (nombres d'équipements connectés

Ordinateur

Fabricant :

Numéro de modèle :

PC portable / de bureau

Résolution naturelle :

Taux de rafraîchissement :

Adaptateur video :

Autre :

Equipement video

Magnétoscope, lecteur DVD,amera video, jeu video ou autre

Fabricant :

Numéro de modèle :

Certification TCO

Certains modèles de cette famille de produits sont certifiés TCO. Tous les modèles certifiés TCO portent la marque TCO sur la plaque de marquage (en bas du produit). Pour voir la liste de nos projecteurs certifiés TCO et leur certification TCO (en anglais seulement), visitez notre site internet: http://www.nec-display.com/ap/en_projector/tco/index.html La Certification TCO, conçue par TCO Development, est une norme environnementale et ergonomique internationale attribuée aux équipements informatiques.

Dans certains cas, nous pouvons êtreamenés à diffuser une liste de modèles certifiés TCO sur notre site internet avant que le marquage TCO ne soit apposé sur ces produits. Cette différence s'explique par le décalage de date qui peut survenir entre le moment où la certification est obtenue et le moment où les projecteurs sont fabriqués.

ENREGISTREZ VOTRE PROJECTEUR! (pour les résidents aux États-Unis, Canada et Mexique)

Veuillez prendre les temps d'enregistrer vosere nouveau projecteur. Ceci activera youre garantie limitee pieces et main d'oeuvre et le programme de service InstaCare.

Visitez notre site web sur www.necdisplay.com, cliquez sur le centre de support/enregistrer le produit et soumettez en ligne votre formualeire dûment rempli.

Dès réception, nous vous envernons une dette de confirmation complément tous les détails dont vous aurez besoin pour profiter des programmes de garantie et de service rapides et fiables du leader de l'industrie, NEC Display Solutions of America, Inc.

NEC
