MODE D'EMPLOI MADISON ORANGE

[Combiné ————— Ecouteur En veille : Menu et navigation ——— Afficheur interne En conversation : Secret. En veille : Répertoire En conversation : Flash 300 mS En veille : Validation ou Double appel ou intercom. entre combinés En conversation : tranfert d'appel En veille : Effacement de entre combinés caractères TT où menu précédent ou veille En veille : Décrocher Qu appui long pour éteindre TT En veille : Liste des numéros ou allumer le combin appelés En Ligne : Rappel du dernier numéro composé En veille : appui long pour ou insertion d'une pause activer ou désactiver les bips TT LC de touches En veille : Vérouillage clavier

Combiné Antenne Afficheur externe

Base + Classé «tension dangereuse» selonla norme EN60950. + Classé TRT-3 selonla norme EN60950. Plots de charge Indicateur de mise en charge Indicateur «en ligne» Recherche de combiné ou enregistrement de combiné

Couvercle du logement à batterie Plots de charge Prise cordon de ligne* Prise cordon d'adaptateur**

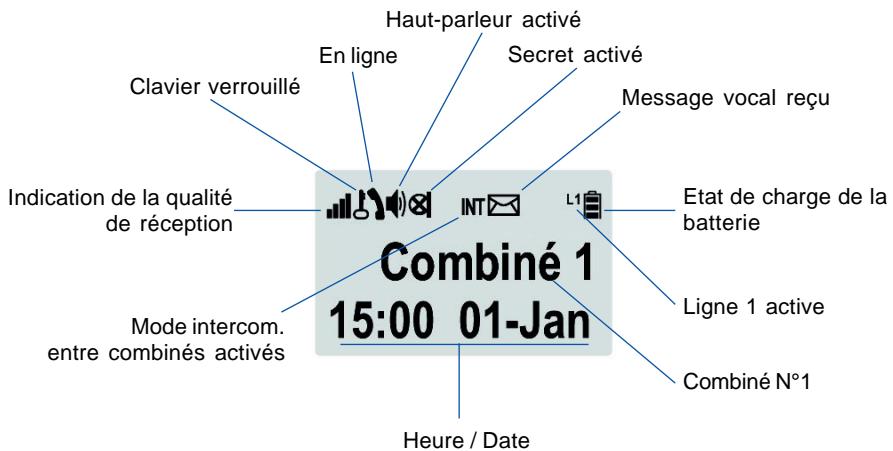

lAfficheur Votre Geemarc MADISON possède un afficheur avec différents pictogrammes qui vous guideront dans l'utilisation du téléphone et des services de votre opérateur. En ligne, l'afficheur vous indiquera les informations concernant votre interlocuteur ou le numéro que vous composez, la durée de conversation … En veille, l'afficheur vous indiquera le numéro du combiné, la date et l'heure, l'état de charge de la batterie … Haut-parleur activé Secret activé En ligne Clavier verrouillé Message vocal reçu Indication de la qualité A Etat de charge de la de réception Aa nes batterie s 7 ombiné 1 . Ligne 1 active Mode intercom. 15:00 01-Ja : entre combinés activés Combiné N°1 Heure / Date

1X 2X 3X 4X 5X 6X S 1 <> - . La Aa Bb Cc 2 » ©] Dd Ee Fi 3 S Gg Hh di 4 + SE dj Kk LI 5 + <) Mm Nn O0 6 # D Pp Qg Rr Ss 7 EE Tt Uu Vv 8 Ww Xx Yy Zz 9 Ka 0 éè ça üï © La rédaction d'un nom dans le répertoire nécessite l'utilisation du clavier en mode alphanumérique Le clavier se met automatiquement en mode alphanumérique lorsque cette fonction est activée. - Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que nécessaire. - Utilisez la touche x) pour passer du mode majuscule au mode minuscule ou pour afficher le deuxième caractères diponible avec la touche 0. - Utisez la touche © pour corriger.

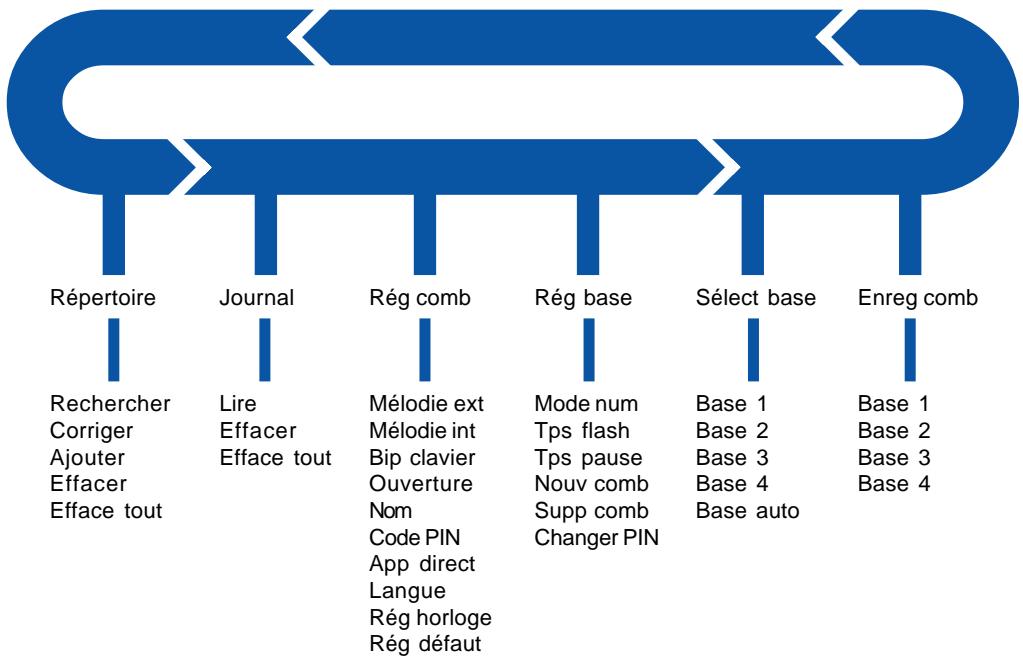

Répertoire Journal Rég comb Rég base Sélect base Enreg comb Rechercher Lire Mélodie ext Mode num Base 1 Base 1 Corriger Effacer Mélodie int Tps flash Base 2 Base 2 Ajouter Efface tout Bip clavier Tps pause Base 3 Base 3 Effacer Ouverture Nouv comb Base 4 Base 4 Efface tout Nom Supp comb Base auto Code PIN Changer PIN App direct Langue Rég horloge Rég défaut Note : A tout moment, lorsque vous êtes bloqué dans le menu, vous pouvez en sortir en laissant votre téléphone au repos pendant 30 secondes environ: il repassera alors automatiquement en veille. Aucune touche ne devra être actionnée durant ces 30 secondes.

1-Raccordements - Branchez le cordon de ligne en dessous de la base. - Placez le cordon dans la rainure. - Branchez la fiche téléphonique dans votre prise murale*. - Branchez le cordon électrique de l'adaptateur secteur** à l'arrière de la base. - Branchez le bloc secteur dans votre prise murale (230V).

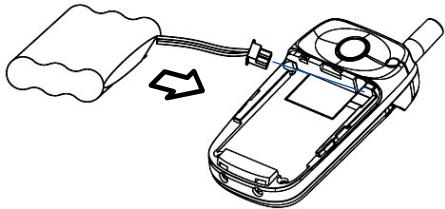

2 - Installation du bloc de batterie

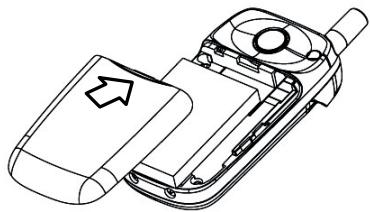

- Ouvrir le couvercle du logement à batterie. + Classé «tension dangereuse» selonla nomme EN60950. < Classé TRT-3 selonla norme EN60950.

- Insérez la fiche du cordon de batterie dans la prise en respectant le sens imposé par le détrompeur. - Mettez en place la batterie. - Placez les fils de la batterie à l'intérieur du compartiment. - Refermez le compartiment à batterie.

- Posez le combiné, écran face à vous, sur la base. L'indicateur de mise en charge sur la base s'allume. - Lorsque là batterie est complètement chargée, le témoin d'état de charge sur l'afficheur du combiné indique 3 barres.

1 - Marche / Arrêt du combiné

- Pour mettre en service le combiné lorsque l'afficheur est éteint, appuyez et maintenez la touche À. L'afficheur indique “Recherche...”, la connexion avec la base s'établie. Le numéro du combiné, la date et l'heure s'affichent. - Pour éteindre le combiné, appuyez et maintenez la touche &3. L'afficheur indique “Au revoir” puis s'éteint.

2 - Verrouillage / Déverrouillage du clavier

Vous pouvez verrouiller les touches du combiné afin d'éviter les manipulations involontaires. - Pour verrouiller le clavier, appuyez et maintenez la touche (#7 jusqu'à ce que le témoin “Clavier verrouillé” apparaisse et “Bloqué” s'affiche à l'écran. Ab ê Bloqué

- Pour déverrouiller le clavier, appuyez et maintenez la touche (#Ÿ jusqu'à ce que l'afficheur indique de nouveau le numéro du combiné, la date et l'heure. Votre téléphone sonne. Ouvrez le combiné etou appuyez sur la touche À pour parler à votre correspondant. Lorsque la ligne avec votre correspondant est établie, la durée de connection s'affiche à l'écran. di “8 00:03:05

- Ouvrez le combiné et appuyez sur la touche &3, L'icône L1 s'affiche. - Composez le numéro de votre correspondant. (Le numéro de votre correspondant s'affiche). - La conversation terminée, fermez le combiné ou appuyez sur la touche Sa. - Ouvrez le combiné. - Composez le numéro de votre correspondant sans décro- cher. Al Ê

La touche © permet de corriger et retourner en arrière dans là composition de votre numéro. - Appuyez sur là touche &>, L'icône L1 s'affiche et votre numéro se compose automatique- ment. - La conversation terminée, fermez le combiné ou appuyez sur la touche À.

Cette fonction permet après avoir composé le numéro d'appel de communiquer avec votre correspondant sans avoir le combiné à l'oreille. Vous êtes en communication et vous désirez passer en “mains libres”: - Appuyez et maintenez 3 secondes la touche Le haut-parleur se met en service, vous êtes en fonctionnement “mains libres”. L'icône d) s'affiche. - Pour désactiver le mode “mains libres” en cours de conversation, appuyez et maintenez 3 secondes la touche Vous pouvez ajuster le volume du haut-parleur (1 à 4): - Utilisez le navigateur /A\W7 pour sélectionner le niveau désiré. PAU ‘8 Volume COMB:

6 - Rappel du dernier numéro composé

Cette fonction permet un accès direct au dernier numéro composé. - Ouvrez le combiné et appuyez sur la touche u - Appuyez sur la touche rt) le numéro de votre correspondant se recompose automatiquement. - La conversation terminée, fermez le combiné ou appuyez sur la touche &s- Z- Rappel de l’un des 10 derniers numéros com- posés (journal des appels émis) Votre téléphone vous facilite le rappel de l'un des 10 derniers numéros composés. Vous pourrez également, par la suite, intégrer un de ces numéros dans votre répertoire. - Ouvrez le combiné. - Appuyez sur la touche ©. le dernier numéro composé s'affiche. - Appuyez de façon répétitive sur la touche pour vous déplacer dans la liste des numéros émis. Arrêtez vous sur le numéro que vous désirez recomposer. - Appuyez sur la touche , le numéro de votre correspondant se recompose automatiquement.

- La conversation terminée, fermez le combiné ou appuyez sur la touche &s; 8-Fonction secret Cette fonction permet de couper ponctuellement le microphone en cours de communication. Vous avez alors la possibilité de parler à votre entourage sans être entendu de votre correspondant. - En conversation, appuyez sur la touche @. Votre correspondant ne vous entend plus. L'icône @] s'affiche. - Appuyez à nouveau sur la touche [#07 pour rétablir la conversation.

9 - Réglage du volume de réception

En cours de conversation, vous pouvez ajuster le volume de réception (1 à 4). - Utilisez le navigateur AK pour sélectionner le niveau désiré. PR) ‘8 Volume COMB:

10 - Localisation du combiné

- Pour localiser votre combiné, appuyez sur la touche (x) de la base. Le combiné émet un signal sonore. - Appuyez sur la touche pour arrêter la localisation ou le signal sonore s'arrêtera de lui-même.

Vous pouvez enregistrer un numéro dans la mémoire «Appel direct». Ce numéro pourra ensuite être composé automatique- ment quelle que soit la touche appuyée.

Cette fonction peut s'avérer utile pour un enfant seul à la mai- son et trop petit par exemple pour composer un numéro. Vous pouvez ainsi enregistrer le numéro de votre portable en «appel direct». Il sera ainsi facile pour lui de vous joindre. Cette fonction peut aussi sécuriser une personne seule à la maison avec un handicap léger. - Utilisez le navigateur C7 pour sélectionner “Rég COMB". - Appuyez sur la touche - Utilisez le navigateur A7 pour sélectionner “APP Direct” - Appuyez sur la touche - Composez le numéro désiré dans la mémoire “appel direct”. - Appuyez sur la touche pour confirmer votre choix. L'afficheur indique alors que votre téléphone est configuré en appel direct. ä Ê APP Direct - Pour désactiver la fonction, appuyez deux fois rapidement sur la touche (ER).

1 - Réglage de la sonnerie externe et interne

Votre téléphone possède 2 types de sonnerie : - 9 monophoniques (chaque mélodie possède 9 niveaux ). - 16 polyphoniques (chaque mélodie possède 4 niveaux ). Vous pouvez attribuer un type de sonnerie aux appels exter- nes et un autre aux appels internes (transfert d'appel entre combinés ou mode intercom. entre combinés). - Utilisez le navigateur ZX pour sélectionner “Rég COMB”. - Appuyez sur la touche Ge). - Utilisez le navigateur ZAR pour sélectionner “Mélodie Ext’ (sonnerie appel externe) ou “Mélodie Int” (sonnerie appel interne). - Appuyez sur la touche Ge). - Utilisez le navigateur A7 pour sélectionner une mélodie parmi les 25 proposées. - Appuyez sur la touche Gb pour confirmer votre choix. - Utilisez le navigateur A7 pour sélectionner le niveau désiré. - Appuyez sur la touche Gb pour confirmer votre choix. La mélodie choisie est émise. - Appuyez deux fois sur la touche © pour sortir.

Le mode “silence” désactive tous les signaux sonores de votre téléphone (‘bip” à l'appui des touches, sonneries ….). - Pour activer la fonction “silence”, appuyez et maintenez la touche &G jusqu'à ce que “Silence” apparaisse à l'écran. ä 8 Silence - Pour désactiver la fonction “silence”, appuyez et maintenez la touche La jusqu'à ce que l'écran de veille réaparaisse à nouveau.

3- Activation / désactivation du signal sonore à

l'appui des touches A chaque appui sur une touche de votre clavier un signal sonore est émis. - Utilisez le navigateur ZX pour sélectionner “Rég COMB”. - Appuyez sur la touche Gr). - Utilisez le navigateur 7 pour sélectionner “BIP Clavier”. - Appuyez sur la touche Ge). - Utilisez le navigateur AK et sélectionner “Marche” pour activer la fonction ou “Arret” pour la désactiver. - Appuyez sur la touche Gb pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

4 - Décroché automatique à l’ouverture du

combiné Cette fonction permet de prendre ou de mettre fin à un appel automatiquement à l'ouverture ou à la fermeture du combiné. - Utilisez le navigateur ZX pour sélectionner “Rég COMB”. - Appuyez sur la touche Ge).

- Utilisez le navigateur ZAR pour sélectionner “Ouverture”. - Appuyez sur la touche - Utilisez le navigateur A7 et sélectionner “Marche” pour activer la fonction ou “Arret” pour la désactiver. - Appuyez sur la touche pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

5 - Sélection du langage

Vous pouvez choisir le langage de présentation de l'afficheur. 10 langages sont disponibl le français, l'anglais, l'allemand, l'espagnol, le néerlandais, l'italien, le grecque, le turque, le russe et le portuguais. Pour choisir un langage différent du Français, suivez la procédure décrite ci-dessous: - Utilisez le navigateur A7 pour sélectionner “Rég COMB”. - Appuyez sur la touche - Utilisez le navigateur AK pour sélectionner “Langue”. - Appuyez sur la touche - Utilisez le navigateur ZNK7 pour sélectionner le langage. - Appuyez sur la touche @ pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

6 - Réglage de la date et de l'heure

- Utilisez le navigateur ZX pour sélectionner “Rég COMB”. - Appuyez sur la touche Ge). - Utilisez le navigateur C7 pour sélectionner "Rég. Horloge”. - Appuyez sur la touche ÉD L'afficheur indique “Entrer HEURE" - Utilisez le clavier numérique (touches de 0 à 9) pour entrer l'heure. - Appuyez sur la touche @ pour confirmer. L'afficheur indique “Entrer DATE” - Utilisez le clavier numérique (touches de 0 à 9) pour entrer la date du jour. - Appuyez sur la touche @) pour confirmer. - Appuyez deux fois sur la touche © pour sortir. Dans l'exemple ci-dessous l'afficheur indique 01h. et 49 mns le 12 décembre.

Z- Attribution d’un nom à votre combiné Le nom attribué sera affiché en mode veille. Pour choisir un nom différent de “Combiné 1’, suivez la procédure décrite ci-dessous: - Utilisez le navigateur ZX pour sélectionner “Rég COMB'. - Appuyez sur la touche - Utilisez le navigateur AK pour sélectionner “Nom”. - Appuyez sur la touche - L'afficheur vous invite maintenant à saisir le nom de votre combiné. Pour saisir une lettre, appuyez sur la touche correspondante du clavier alphanumérique autant de fois que nécessaire. Vous pouvez vous aider de la table de caractères ci-contre. - Lorsque le nom est saisi, appuyez sur la touche Gp pour valider. - Appuyez deux fois sur la touche © pour sortir.

x 3x 4X 5X 6x S 1 < EHESS 7] nd F S | & 0 SERIES w S Pp_Qg Ar T TU w Dwxvwz T | 0 é cauûr Pour plus de détails à propos de l'écriture des caractères alphanumériques, reportez- vous à la page 9.

8 - Code PIN du combiné

Ce code permet de sécuriser la transmission et évite le piratage de votre ligne. Le code par défaut est 1590. Pour changer ce code, suivez la procédure décrite ci- dessous: - Utilisez le navigateur ZX pour sélectionner “Rég COMB”. - Appuyez sur la touche Ge). - Utilisez le navigateur ZAK7 pour sélectionner “Code PIN". - Appuyez sur la touche ÉD. - L'afficheur indique "Code COMB" et vous invite à saisir l'ancien code (1590 si code usine, ou le code précédemment attribué) - Appuyez sur la touche Ge). - L'afficheur indique “Nouveau PIN” et vous invite à saisir votre nouveau code PIN. - Appuyez sur la touche . - L'afficheur indique “Confirm PIN” et vous invite à confirmer la saisie de votre nouveau code PIN. - Appuyez sur la touche Ge). - Appuyez deux fois sur la touche © pour sortir.

9 - Réinitialiser les réglages du combiné

Cette fonction permet de réinitialiser les paramètres suivants (les mémoires seront vidées ou remises en configuration initiale): Bis, réglage de la sonnerie externe et interne, réglage du volume de réception, appels sortants, répertoire. Pour réinitialiser ces paramètres, suivez la procédure décrite ci-dessous: - Utilisez le navigateur AK pour sélectionner "Rég COMB'. - Appuyez sur la touche - Utilisez le navigateur /AK7 pour sélectionner "Rég Défaut”. - Appuyez sur la touche - L'afficheur indique “Code COMB” et vous invite à saisir votre code PIN du combiné (1590 si code usine, ou votre code personnel précedemment attribué) - Appuyez sur la touche - L'afficheur indique “Confirmer?”. - Appuyez sur la touche @) pour confirmer la réinitialisation des paramètres. - Appuyez deux fois sur la touche © pour sortir.

Pour accéder aux réglages de la base, suivez la procédure décrite ci-dessous: - Utilisez le navigateur A7 pour sélectionner "Rég BASE”. - Appuyez sur la touche @eD. - L'afficheur indique “Code Base” et vous invite à saisir le code PIN de la base (1590 si code usine, ou votre code personnel précédemment attribué). - Appuyez sur la touche @D. Vous êtes maintenant dans le menu de configuration de la base. Au moment de sa livraison, votre téléphone est en mode fré- quence vocale (FV). Si le central téléphonique dont vous dé- pendez fonctionne en mode fréquence décimale (DC), vos ap- pels n’aboutiront pas. Il vous faut dans ce cas passer en mode décimal Pour changer le mode de numérotation, suivez la procédure décrite ci-dessous: - Entrez dans le menu de réglage de la base “Rég BASE” - Utilisez le navigateur K7 pour sélectionner “MODE NUM”.

- Appuyez sur la touche - Utilisez le navigateur /AK7 pour sélectionner le mode désiré (DC ou FV). - Appuyez sur la touche GD pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

3 - Synchronisation de la touche R

Votre téléphone est préréglé pour un fonctionnement du flash en France (R=300mS). Pour une utilisation standard, ne pas modifier ce réglage. Derrière certains centraux privés, il peut être nécessaire de régler la synchronisation de la touche R. Pour changer la synchronisation, suivez la procédure décrite ci-dessous: - Entrez dans le menu de réglage de la base “Rég BASE” - Utilisez le navigateur AK pour sélectionner ‘TPS Flash”. - Appuyez sur la touche - L'afficheur indique les temps de flash disponibles. Utilisez le navigateur AK pour sélectionner le flash désiré. - Appuyez sur la touche pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

4 - Sélectionner le temps de pause

L'enregistrement de certains numéros à destination de l'étran- ger nécessite l'insertion d'une pause dans la numérotation après l'indicatif du pays. Pour changer le temps de pause, suivez la procédure décrite ci-dessous: - Entrez dans le menu de réglage de la base “Rég BASE” - Utilisez le navigateur ZX pour sélectionner ‘TPS Pause”. - Appuyez sur la touche Ge). - L'afficheur indique les temps de pause disponibles (2, 3 ou 4 secondes). Utilisez le navigateur AC pour sélectionner la pause désirée. - Appuyez sur la touche @) pour confirmer votre choix. - Appuyez deux fois sur la touche © pour sortir.

Ce code permet de sécuriser la transmission et évite le piratage de votre ligne. Le code par défaut est 1590. Pour changer ce code, suivez la procédure décrite ci- dessous: - Entrez dans le menu de réglage de la base "Rég BASE”. - L'afficheur indique “Code Base” et vous invite à saisir votre code PIN. - Appuyez sur la touche - Utilisez le navigateur ZNV7 pour sélectionner “Changer PIN”. - Appuyez sur la touche - L'afficheur indique "Nouveau PIN" et vous invite à saisir votre nouveau code PIN. - Appuyez sur la touche - L'afficheur indique “Confirm PIN" et vous invite à confirmer la saisie de votre nouveau code PIN. - Appuyez sur la touche - Appuyez deux fois sur la touche © pour sortir.

x 3x 4X 5X 6x S 1 <> à _|_ 1" Ce 2 » 7] nd F S | & un 4 + SERIES CRE Co] im _NHn 00 6 * @ | Pr © ns 7 T TO Uu VW 8 Eo] Ww_Xx Yy 2 T | 0 é cauûr Pour plus de détails à propos de l'écriture des caractères alphanumériques, reportez vous à la page 9. Vous disposez de 50 fiches permettant d'enregistrer les noms et les numéros de vos correspondants habituels.

- Utilisez le navigateur /A\T7 pour sélectionner “Répertoire”. - Appuyez sur la touche Ge). - Utilisez le navigateur KT pour sélectionner “Ajouter”. - Appuyez sur la touche . - L'afficheur vous invite maintenant à saisir un nom. Pour saisir une lettre, appuyez sur la touche correspondante du clavier alphanumérique autant de fois que nécessaire. Vous pouvez vous aider de la table de caractères ci-contre. - Lorsque le nom est saisi, appuyez sur la touche @xD pour confirmer. - L'afficheur vous invite maintenant à saisir le numéro à associer au nom. - Lorsque le numéro est saisi, appuyez sur la touche Ge) pour confirmer l'enregistrement du nom avec son numéro associé dans le répertoire. L'afficheur indique “Enregistré!”. - Appuyez deux fois sur la touche © pour sortir.

2- Visualiser les fiches créées

- Utilisez le navigateur ZAK7 pour sélectionner “Répertoire”. - Appuyez sur la touche - Utilisez le navigateur AK pour sélectionner “Rechercher”. - Appuyez sur la touche La dernière fiche créée apparaît à l'écran. - Utilisez le navigateur ZX pour vous déplacer dans les fiches. - Appuyez deux fois sur la touche © pour sortir.

3 - Effacer une fiche du répertoire

- Utilisez le navigateur AR pour sélectionner “Répertoire”. - Appuyez sur la touche - Utilisez le navigateur NX pour sélectionner “Effacer”. - Appuyez sur la touche La dernière fiche créée apparaît à l'écran. - Utilisez le navigateur A7 pour vous déplacer dans les fiches et sélectionner la fiche à effacer. - Appuyez sur la touche G.

Confirmer? - Appuyez sur la touche @ pour confirmer l'effacement. - Appuyez deux fois sur la touche © pour sortir.

3 - Effacer toutes les fiches du répertoire

- Utilisez le navigateur /A\T7 pour sélectionner “Répertoire”. - Appuyez sur la touche Ge). - Utilisez le navigateur /AK7 pour sélectionner ‘Efface Tout”. - Appuyez sur la touche ED. ä 8 Confirmer? - Appuyez sur la touche @ pour confirmer l'effacement. - Appuyez deux fois sur la touche © pour sortir.

4 - Modifier une fiche du répertoire / attribution

des sonneries spécifiques* (VIP) - Utilisez le navigateur Z\C7 pour sélectionner “Répertoire”. - Appuyez sur la touche GD - Utilisez le navigateur ZX pour sélectionner “Corriger. - Appuyez sur la touche Ga) La dernière fiche créée apparaît à l'écran. - Utilisez le navigateur Z\7 pour vous placer sur la fiche à modifier - Appuyez sur la touche @D pour confirmer. - Vous pouvez maintenant modifier le nom Aidez-vous de la table de caractères ci-contre - Lorsque le nom est corrigé, appuyez sur la touche Ge. - L'afficheur vous invite maintenant à corriger le numéro - Lorsque le numéro est corrigé, appuyez sur la touche Ge. une sonnerie est diffusée À ce stade vous avez deux possibilitées: 1ère - Appuyez à nouveau sur la touche @D pour confirmer la correction de fiche - Appuyez deux fois sur la touche @> pour sortir. 2ème* - Utilisez le navigateur A pour sélectionner une sonnerie VIP” qui sera émise lorsque le correspondant "VIP" vous appelera - Appuyez sur la touche Gp pour confirmer la sonnerie sélectionnée. - Appuyez deux fois sur la touche © pour sortir.

Pour plus de détails à propos de l'écriture des caractères alphanumériques, reportez- vous à là page 9. Note : - La sonnerie particulière «VIP» est attribuée à un coespondantou à un groupe de correspondants afin de détecter dès la première sonnerie l'origine de l'appel. -*Pouraccéder à cette fonction, il faut avoirsouscritau service «Présentation du Numéro» ou «Présentation du Nom» de votre opérateur.

5 - Appeler un correspondant à partir du

pertoire -En veille, appuyez sur la touche TR). - Utilisez le navigateur ZK7 pour vous déplacer dans les fiches et sélectionner la personne à contacter. - Appuyez sur la touche Rat le numéro de votre correspondant se compose automatiquement. - La conversation terminée, fermez le combiné ou appuyez sur la touche &s

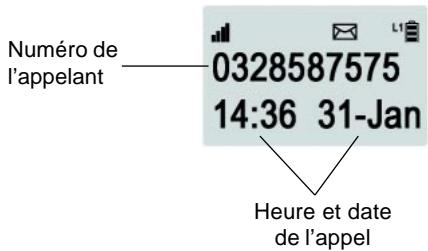

Lorsqu'une personne cherche à vous joindre, son nom et son numéro s'affichent à l'écran. Les numéros de vos correspondants sont mémorisés dans le journal des appels reçus 50 numéros maximums peuvent être mémorisés. Associé au service «Présentation du Numéro“, le journal des appels permet de mémoriser les appels reçus. Lorsqu'un ou des nouveaux appels ont été reçus, le voyant journal s'affiche:

Pour visualiser les nouveaux appels reçus, - Utilisez le navigateur ZW pour sélectionner ‘J ournal”. - Appuyez sur la touche - Utilisez le navigateur AN pour sélectionner “Lire”. - Appuyez sur la touche Ge) - Utilisez le navigateur A7 pour vous déplacer dans les enregistrements.

Chaque appel est mémorisé sous la forme d'une fiche avec la date et l'heure et par ordre d'arrivée. al = ‘é rreonr—— 0328587575 14:36 31-Jan Heure et date de l'appel Si votre correspondant ne souhaite pas communiquer son numéro de téléphone ou son identité, l'afficheur indique «Privé».

Si le numéro de votre correspondant n'est pas connu du central téléphonique (appel de l'étranger par exemple), l'afficheur indique «indisponible».

Indisponible La messagerie vocale* etle journal des appels La messagerie vocale accueille vos correspondants lorsque vous êtes absent ou occupé et leur offre la possibilité de déposer un message à votre attention. Vous êtes informés de la présence d'un message en consultant le journal des appels. L'icône FX apparait à l'écran. Cet appel est distingué des autres appels par l'affichage “Message”. Pour consulter votre messagerie vocale, contactez votre opérateur. nl = ‘4 Combiné 1 Message

Le signal d'appel* et le journal des appels Par ce service*, vous êtes prévenu de l'arrivée d'un nouvel appel alors que vous êtes déjà en communication. Vous pouvez ainsi prendre cet appel et passer d'un correspondant à l'autre. Tout en étant en communication avec l'interlocuteur N°1 l'afficheur indique le nom et le numéro de l'interlocuteur N°2. Suivez la procédure décrite ci-dessous pour passer d'un interlocuteur à un autre : - Vous êtes en conversation avec l'interlocuteur N°1. - Vous êtes averti de l'arrivée d'un second appel par un signal sonore. - Le nom et/ou le numéro de téléphone de l'interlocuteur N°2 sont alors affichées. - Appuyez sur les touches EN puis 2 pour prendre le nouvel appel. Pendant ce temps, l'interlocuteur N°1 est mis en attente. - Appuyez sur les touches EN puis 1 pour reprendre l'interlocuteur N°1. La ligne avec l'interlocuteur N°2 est coupée.

2 - Effacer des enregistrements dans le journal

des appels reçus - Utilisez le navigateur AK pour sélectionner ‘J ournal”. - Appuyez sur la touche - Utilisez le navigateur AN pour sélectionner “Effacer”. - Appuyez sur la touche - Utilisez le navigateur AK pour vous déplacer dans les enregistrements et vous placer sur la fiche à effacer. - Appuyez sur la touche G. ä Ê Confirmer? - Appuyez sur la touche @xb pour confirmer l'effacement. - Appuyez deux fois sur la touche © pour sortir.

3 - Effacer tous les enregistrements du

journal des appels reçus - Utilisez le navigateur AK pour sélectionner ‘J ournal”. - Appuyez sur la touche - Utilisez le navigateur ZW77 pour sélectionner ‘Efface Tout”.

- Appuyez sur la touche Ge). ä 8 Confirmer? Appuyez sur la touche @x pour confirmer l'effacement de toutes les fiches du journal. - Appuyez deux fois sur la touche © pour sortir.

4 - Rappel d’un numéro du journal des appels

reçus - Utilisez le navigateur ZAC pour sélectionner ‘J ournal”. - Appuyez sur la touche Ge). - Utilisez le navigateur ZV7 pour sélectionner “Lire”. - Appuyez sur la touche Ge). - Utilisez le navigateur V7 pour vous déplacer dans les enregistrements et sélectionner le numéro à rappeler. - Appuyez sur la touche R&, le numéro de votre correspondant se compose automatiquement. - La conversation terminée, fermez le combiné ou appuyez sur la touche &s

5 - Transfert d’une fiche du journal des appels

reçus vers le répertoire - Utilisez le navigateur ZA7 pour sélectionner ‘J ournal”. - Appuyez sur la touche - Utilisez le navigateur AK pour sélectionner "Lire". - Appuyez sur la touche G). - Utilisez le navigateur ZAX7 pour vous déplacer dans les enregistrements et sélectionner la fiche à transférer. - Appuyez sur la touche L'afficheur indique “Répertoire”. - Appuyez sur la touche - L'afficheur vous invite maintenant à saisir un nom. Pour saisir une lettre, appuyez sur la touche correspondante du clavier alphanumérique autant de fois que nécessaire. Vous pouvez vous aider de la table de caractères ci-contre. - Lorsque le nom est saisi, appuyez sur la touche GK pour confirmer. L'afficheur indique "Enregistré!" - Appuyez deux fois sur la touche © pour sortir.

Vous pouvez déclarer et utiliser jusqu'à 5 combinés avec votre base. Chaque combiné peut être déclaré sur 4 bases maximum. Avec 2 combinés au minimum, vous avez accès aux fonctions suivantes : - Intercommunication entre combinés. - Transfert d'appel entre combinés. - Etablir une conférence à 3.

1 - Déclarer un nouveau combiné sur la base

Le combiné fourni (N°1) est déjà déclaré par défaut en usine avec votre base. Seul les combinés supplémentaires (compatible GAP) doivent être déclarés comme suit avec votre base : - Appuyez et maintenez (10 secondes environ) la touche (située sur la base) jusqu'à ce que le voyant ## sur la base clignote. - Utilisez le navigateur A7 pour sélectionner “Enreg COMB”. - Appuyez sur la touche . L'afficheur indique le numéro de la base sélectionnée (1 par défaut). - Utilisez le navigateur AK si vous désirez sélectionner une autre base. - Appuyez sur la touche Ge). L'afficheur indique le code d'enregistrement.

- Appuyez sur la touche - Lafficheur indique “Code” et vous invite à saisir le code PIN de la base à relier avec ce combiné (code usine : 1590, ou votre code précédemment attribué). - Appuyez sur la touche @ pour confirmer l'enregistrement du combiné.

2 - Annuler l'enregistrement d’un combiné

Une fois le combiné retiré, il est impossible de l'utiliser pour téléphoner. Cette opération permet par exemple d'empêcher une utilisation abusive de celui-ci. - Utilisez le navigateur ZT pour sélectionner “Reg BASE”. - Appuyez sur la touche L'afficheur indique “Code Base” et vous invite à saisir le code PIN de la base (code usine : 1590, ou votre code précédemment attribué). - Appuyez sur la touche @) pour confirmer le code. - Utilisez le navigateur ZX pour sélectionner “Supp COMB". - Appuyez sur la touche G.

Dans l'exemple ci- dessous, l'afficheur indique : M: Confirme que le combiné courant est en mode réglage. 23 : Les numéros (2 et 3 dans cet exemple) correspondent aux numéros des combinés enregistrés avec la base. Dans cet exemple le combiné N°1 est en cours d'utilisation (il ne peut donc pas être retiré). Il est donc seulement possible de retirer le combiné N°2 ou N53. n 8 Supp Com M23 - L'afficheur vous invite donc à saisir le numéro du combiné à retirer (2 ou 3 dans notre exemple). - Appuyez sur la touche @ pour confirmer. - Appuyez deux fois sur la touche © pour sortir. Le combiné est maintenant retiré de votre base. L'afficheur du combiné retiré indique “Pas de Base” ou “Recherche...” Ê Ê Pas de Base Recherche...

3- Fonctionnement en multi-combinés

Vous pouvez communiquer gratuitement entre deux combi- nés enregistrés sur une mème base. - Appuyez sur la touche L'afficheur indique “Interphone”

Interphone - Saisissez le numéro du combiné que vous désirez appeler {N°3 par exemple). - Le combiné N°3 sonne. - Ouvrez le combiné N°3 et/ou appuyez sur la touche S pour parler. - La conversation terminée, fermez le combiné ou appuyez sur la touche &s

4 - Transfert d’un appel externe d’un combiné

vers un autre Vous pouvez transférer une communication externe vers un autre combiné de la même base. - En cours de conversation, appuyez sur la touche œ - Saisissez le numéro du combiné vers lequel vous désirez transférer l'appel (N°4 par exemple). - Le combiné N°4 sonne. - Ouvrez le combiné N°4 et/ou appuyez sur la touche S pour parler. - La conversation terminée, fermez le combiné ou appuyez sur la touche &s

Lorsque vous êtes en conversation externe et en mode interphone avec un deuxième combiné, appuyez et maintenez la touche # pendant 2 secondes au moins. Vous êtes alors en communication à 3.

6 - Déclarer une nouvelle base

Un combiné peut être enregistré sur 4 bases différentes. - Utilisez le navigateur ZAX7 pour sélectionner “Select BASE”. - Appuyez sur la touche Une étoile précède les bases connectées au combiné. Vous avez à ce stade la possibilité de choisir votre base automatiquement (dans ce cas, le combiné choisit la base dont le signal de réception est le meilleur pour votre combiné, correspondant en général à la base la plus proche) ou de choisir la base manuellement:

1- choix automatique:

- Utilisez le navigateur AK pour sélectionner ‘Base Auto”. - Appuyez sur la touche - Appuyez deux fois sur la touche © pour sortir.

Utilisez le navigateur {A7 pour sélectionner la base désirée. - Appuyez sur la touche - Appuyez deux fois sur la touche © pour sortir.

Nom : GEEMARC TELECOM Fabricant, mandataire ou personne responsable de la mise sur le marché de l'équipement) Siège social : GEEMARC TELECOM Adresse Parc d'activité de l'Etoile Localité : Grande Synthe Cédex Code Postal : 59760 Identification du produit : - Nature : Téléphone = Type : Filaire - Référence Commerciale : Geemarc MADISON - Autres Informations : DECT Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive (1999/2/CE ): Article 3.1 a: EN 60950 (2001), EN41003 (1998) Article 3.1 b: EN 301406 (2003), EN 301489 (2002) TBR 10 (1999) TBR 22 +A1 (GAP) EN 301437 (1999) TBR 38 (1998) Article 3. Procédure suivie (Annexes) : Déclaration de conformité directive R & TTE Date : 01 Mars 2006 Signature et titre de la personne autorisée : Directeur technique Jean-Gérard Briche

Garanti Cet appareil est garanti 2 ans pièces et main-d'oeuvre. La date d'achat figurant sur le ticket de caisse fera foi. Cette garantie s'exerce sous réserve d'une utilisation normale de l'appareil. Les dommages occasionnés par les surtensions électriques, la foudre ou par un choc sur l'appareil ne peuvent en aucun cas être couverts par la garantie. En cas de problème fonctionnel, rapprochez-vous de votre point de vente. Recommandations pour le recyclage : La directive DEEE (Déchet d'Equipement Electrique et Electronique) a été mise en place dans le but d'assurer la collecte sélective en vue de la valorisation, réutilisation ou recyclage des produits en fin de vie. Lorsque votre produit ne fonctionne plus, ne le jetez pas dans votre poubelle ménagère. = Suivez l'une des procédures décrites ci-dessous: = Déposez les batteries et votre ancien appareil dans un lieu de collecte approprié. - Ou rapportez votre ancien appareil au magasin ou vous acheterez le nouveau. || devra l'accepter. Ainsi, si vous respectez ces instructions vous faites un geste pour l'environnement et vous contribuez à la préservation des ressources naturelles et à la protection de la santé humaine Raccordement électrique : L'appareil est prévu pour fonctionner avec un adaptateur secteur 230V 50Hz. (Tension classée “dangereuse” selon les critères de la norme EN60950). Par précaution en cas de danger, le bloc alimentation secteur sert de dispositif de sectionnement de l'alimentation 230V. 1! doit être installé à proximité du matériel et être aisément accessible. Raccordement téléphonique : Les tensions présentes sur ce réseau sont classées TRT-3 (Tension de Réseau de Télécommunication) au sens de la norme EN60950. demandées par la directive européenne RTTE. Par ailleurs, il est compatible avec les différents réseaux téléphoniques européens (normes TBR 21/37/38). Le fonctionnement de l'appareil n'est pas Ce produit respecte les exigences de compatibilité électro-magnétique et de sécurité électrique C € garanti si le courant de ligne est inférieur à 18 mA. UGMADISON ED01
