Type de produit	Projecteur LED pour stéréomicroscope
Marque	Leica
Modèle	LED2500
Source lumineuse	LED de puissance, 1.2 W (7 LEDs : 4 pour anneau, 3 pour oblique)
Types d'éclairage	Lumière incidente (anneau 4 points et oblique) et lumière transmise
Diamètre actif de la lumière transmise	60 mm
Température de couleur incidente	6500 °K (lumière du jour)
Température de couleur transmise	5500 °K
Luminosité maximale (incidente)	15 500 lux
Luminosité maximale (transmise)	13 700 lux
Réglage de luminosité	10 niveaux, indépendant pour incidente et transmise
Durée de vie moyenne des LED	25 000 heures
Refroidissement	Gestion thermique silencieuse, sans ventilateur
Alimentation	100-240 V ~ 50/60 Hz (intégrée)
Consommation électrique	max. 30 W
Conformité	CE, cUL, UL
Conception antistatique	Oui
Panneau de contrôle	Touch panel Light Manager avec 5 réglages programmés
Numéro de commande	10447348

FOIRE AUX QUESTIONS - LED2500 LEICA

Comment allumer le Leica LED2500 ?

Branchez l'appareil sur une prise secteur compatible (100-240 V). Utilisez le panneau tactile Light Manager pour allumer l'éclairage incident et/ou transmis indépendamment.

Comment régler la luminosité ?

La luminosité se règle par incréments de 10 niveaux via le panneau tactile. Chaque source (incidente et transmise) peut être ajustée séparément.

Quels sont les modes d'éclairage disponibles ?

Cinq modes programmés sont accessibles : toutes les LEDs (pleine puissance), éclairage 4 points sans ombre, deux LEDs latérales pour contraste, une LED oblique pour semi-obscurité, et l'éclairage transmis seul.

Peut-on utiliser l'éclairage incident et transmis en même temps ?

Oui, les deux sources peuvent être activées simultanément ou indépendamment. Le panneau tactile permet de les contrôler séparément.

Comment nettoyer le socle d'éclairage ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou produits abrasifs pour ne pas endommager les surfaces.

Quelle est la durée de vie des LED ?

Les LED ont une durée de vie moyenne de 25 000 heures, avec une température de couleur constante grâce à la technologie PWM.

Le Leica LED2500 est-il compatible avec tous les stéréomicroscopes Leica ?

Ce socle est conçu pour les stéréomicroscopes Leica. Il offre un éclairage puissant pour les applications en lumière incidente et transmise. Vérifiez la compatibilité mécanique avec votre modèle.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez le branchement du câble d'alimentation et la prise secteur. Assurez-vous que le panneau tactile est bien allumé. Si le problème persiste, contactez le service après-vente Leica.

Le socle nécessite-t-il un ventilateur ?

Non, grâce à une gestion thermique intelligente, le Leica LED2500 fonctionne sans ventilateur, garantissant un éclairage silencieux et sans vibrations.

Quelle est la température de couleur pour l'observation ?

L'éclairage incident offre une température de 6500 °K (lumière du jour), tandis que l'éclairage transmis est à 5500 °K, assurant une restitution fidèle des couleurs.

MODE D'EMPLOI LED2500 LEICA

Leica LED2000 - LED2500

Powerful Illumination Stands for Stereomicroscopes

Living up to Life

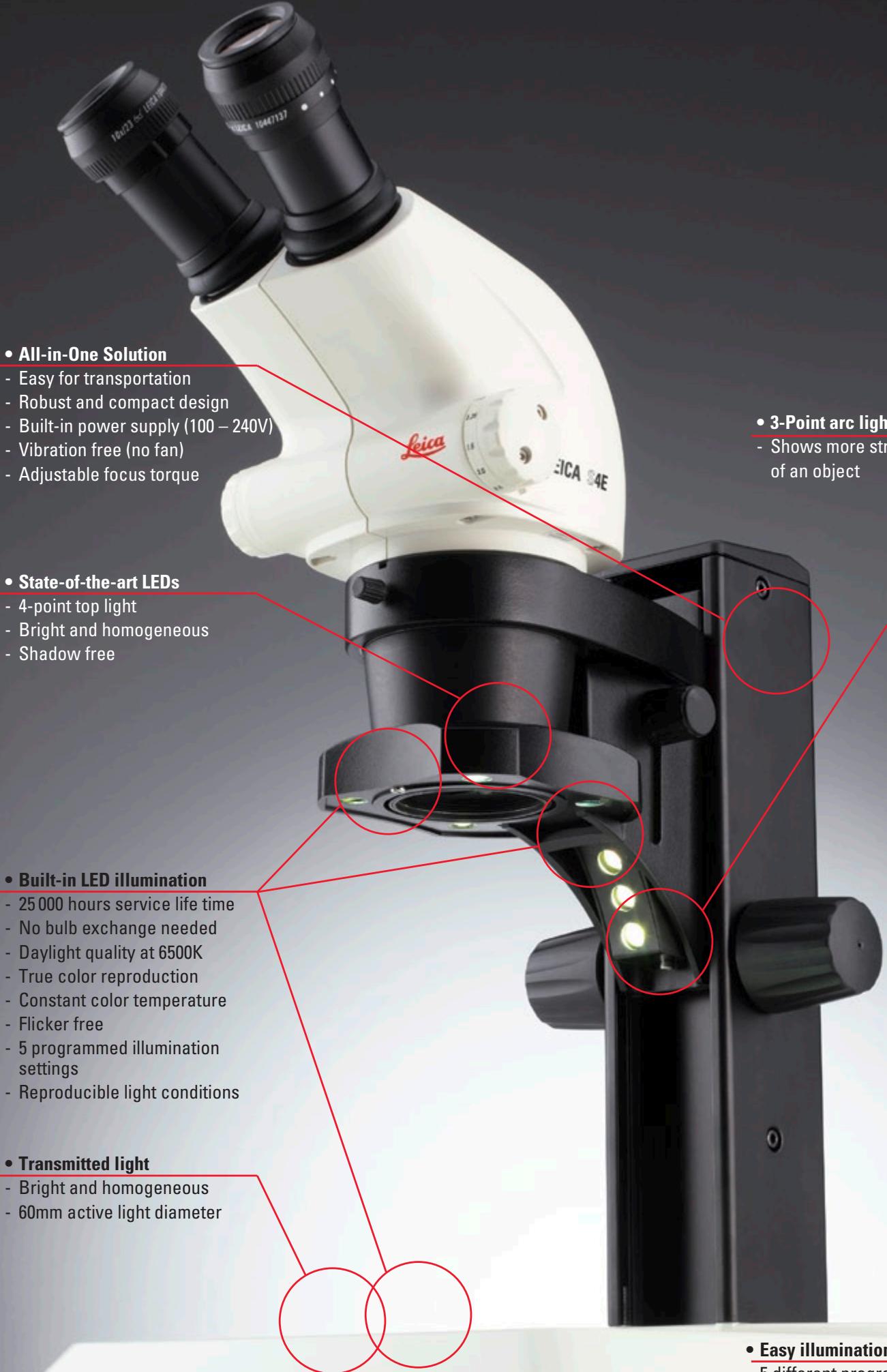

Powerful LED Illumination

The high quality Leica LED2000/LED2500 illumination stands are so robust they are suitable for almost any environment.

The LED2000 stand suits all incident light applications to provide a cost effective solution where no transmitted light is needed. With five illumination options available, you can choose exactly where and how much incident light you want to apply to your sample. This can range from applying all 7 LED's to achieve full brightness, a 4 point top light for shadow free illumination, 2 side LED's for improved contrast or 1 oblique LED where a semi-dark illumination is required. Each illumination option also provides a dimming control to allow brightness levels to be fully optimized to individual needs. With the light manager touch panel, each setting can be selected and easily reproduced.

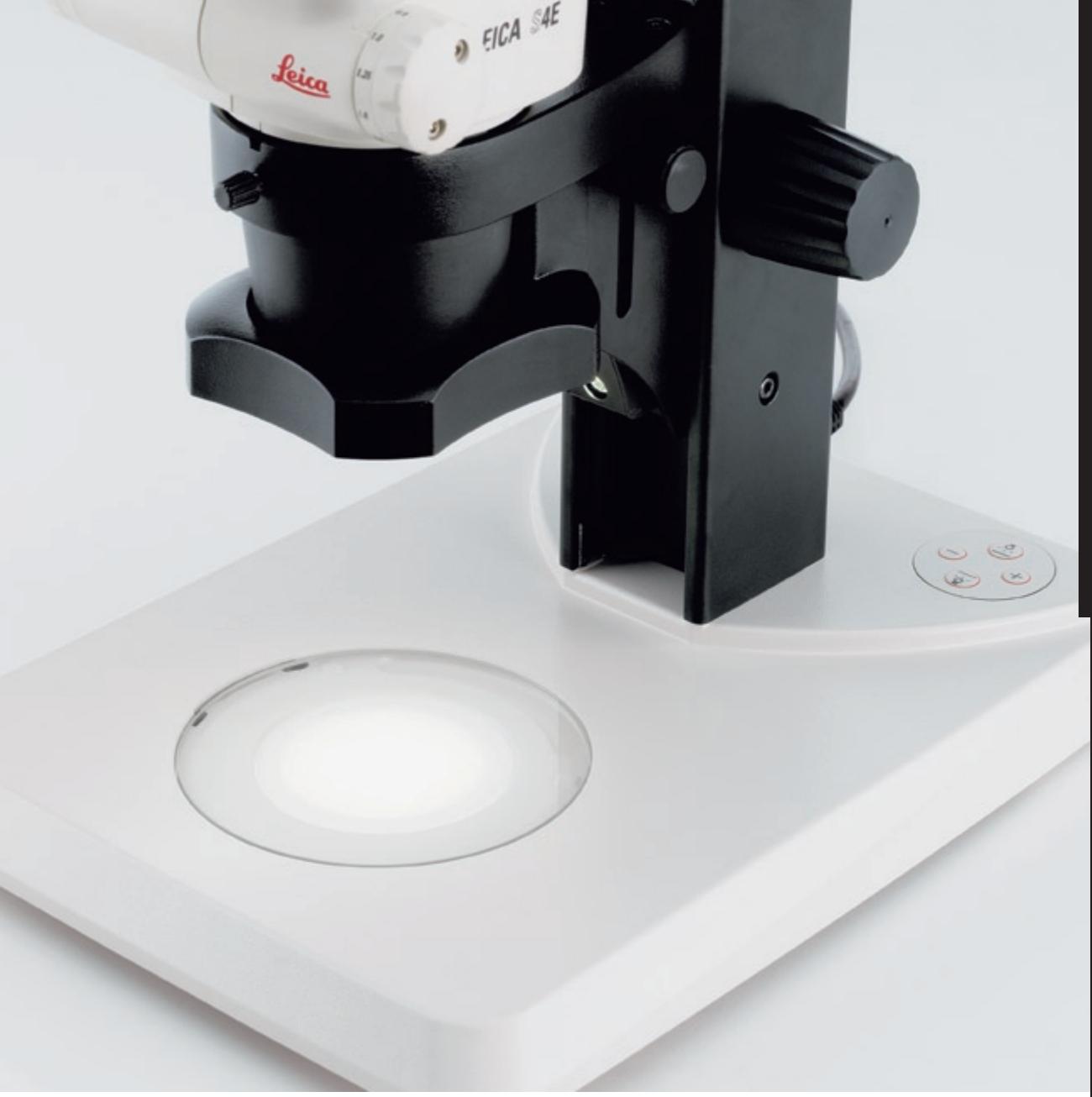

The Leica LED2500 includes both incident and transmitted light capabilities, which can either be used together or controlled individually. With a 60mm active light diameter, the LED2500 is perfect for performing detailed inspections with consistent light levels across samples with a large field of view. The 5500^ K color temperature also means that specimens can be examined with true color reproduction.

Moveable Arc Illumination

The LED2000/LED2500 provides an adjustable arc illumination, which is perfect for increasing the contrast level to exactly meet your requirements. This can be optimised for 1.0 × (none), 1.6 × and 2.0 × supplemental lenses to achieve the desired results.

Maintenance Free

LED's have a lifespan of at least 25000 hours and maintain a constant color temperature. The light-emitting diodes are preferable over traditional incandescent light. Due to intelligent heat dissipation, the Leica LED2000/LED2500 bases do not require a fan. This ensures that light vibrations do not hinder the inspection of a sample.

Clear as Daylight

The Leica LED2000 and LED2500 use the latest LED technology that closely resembles the light spectrum of daylight. As a result of "Pulse Width Modulation" (PWM), the color temperature remains constant during the complete dimming range. Thus, there is no need to readjust the white balance of a camera making the complete system easier to handle.

- Easy illumination control
- 5 different programmed settings

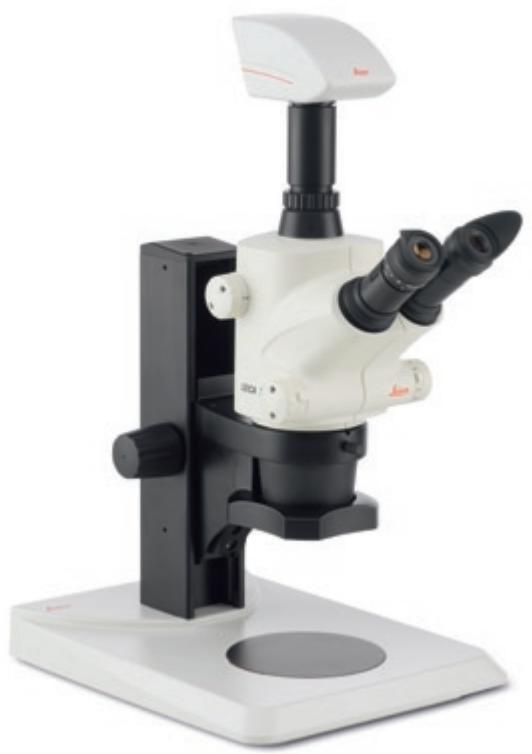

Technical data for the Leica LED2000/LED2500

Illumination System	Leica LED2000/LED2500
Illumination source	Power LED's, 1.2Watt (4 LED for ring light, 3 for oblique)
Illumination types	Incident light (4-point ring light and oblique illumination) Transmitted light (LED2500 only)
Average LED lifetime	25000 hours
Color temperture	6500°K (daylight), 5500 °K for transmitted light (LED2500 only)
Cooling	Thermo-management for LED's, silent and vibration free
Illumination control	Incident and transmitted light independently switchable
Brightness control	10-step increments
Brightness (Lux)	Incident light: 15500 lux Transmitted light: 13700 lux (LED2500 only)
Built-in power supply unit,	100V ... 240V ~ 50 / 60 Hz
Voltage sensing
Power consumption	max. 30W
Conformity with standards	CE cUL UL
ESD design	antistatic

Equipment components

Order numbers

10447347 LeicaLED2000

10447348 LeicaLED2500

Power Cables

10 445 662 2m, EURO

10445661 2m,USA

10 280 636 2.5m, Switzerland

10445663 2m-2.5m,BS

10447346 2m,Japan

10 450 012 Power cable Argentina

10 450 013 Power cable Australia

10450014 Power cable China

10450015 Power cable Israel

10450016 Power cable Italy

10 450 017 Power cable South Africa
