MODE D'EMPLOI KNIFE HOLDER CN LEICA
Toujours garder à proximité de l'appareil.
Lire soigneusement avant la mise en service.
Les informations, chiffrées ou non, les remarques et jugements de valeur contenus dans cette documentation représentent après recherche approfondie l'état actuel de la science et de la technique tel que nous le connaissons.
Nous n'avons aucune obligation d'adapter régulièrement ce manuel aux nouveaux développements techniques et d'en fournir à nos clients des suppléments et mises à jour.
Notre responsabilité dans le cadre de la fiabilité est exclue, selon les législations nationales applicables, pour toute erreur eventuelle portant sur les indications, esquisses et figures techniques, etc., contenus dans ce manuel. Nous ne sommes en particulier nullement responsables des dommagespecuniaires ou autres dommages consecutifs liés à l'observation d'indications ou d'autres informations contenues dans ce manuel. Les indications, esquisses, figures et autres informations à caractère général ou technique qui sont contenues dans ce mode d'emploi ne valent pas en tant que caractéristiques garanties de nos produits.
Dans cette mesure, seules les dispositions contractuelles passées entre nous et nos clients sont déterminantes.
Leica se réserve le droit de modifier sans avis préalable les spécifications techniques ainsi que le processus de production. Ce n'est qu'ainsi qu'un processus d'amélioration continue de la technique et de la technique de production est possible.
Cette documentation est protégée par le droit d'auteur. Leica Microsystems Nussloch GmbH est titulaire du droit d'auteur du présent document.
La reproduction du texte et des figures (en tout ou en partie) par impression, photocopie, microfilm, Web Cam ou autres procédures - y compris l'intégralité des systèmes et supports électroniques - n'est permise qu'avec l'autorisation expresse préalable et donnée par écrit de Leica Microsystems Nussloch GmbH.
Vous trouverez le numéro de série et l'année de fabrication du portecouteau sur la plaque signalétique située sur une face latérale.
Leica Microsystems Nussloch GmbH
Publié par:
1. Fonctionnement de l'appareil

Attention ! Le tranchant des lames du microtome est extrêmement coupant !
Fig. 1

Fig. 2

Pour la désinfection, nous recommandons le spray Leica Cryofect.

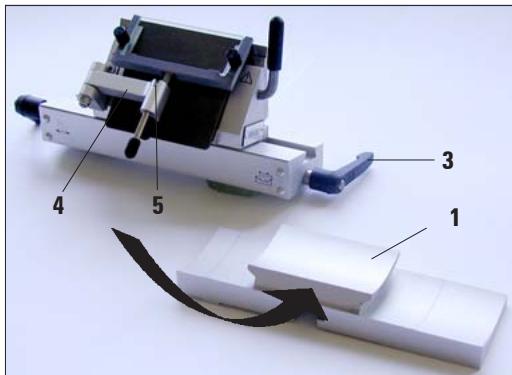

Mise en place de l'embase de porte-couteau
- Mettre l'embase de porte-couteau en place comme indiqué sur le croquis (1).
- Pour bloquer le serrage, tourner le levier (2) dans le sens des aiguilles d'une montre.
Mise en place du portecouteau
- Mettre le portecouteau en place comme indiqué sur le croquis.

Lors de la mise en place de l'embase de portecouteau, maîtriser l'effet de ressort (au pied du portecouteau) en exerçant une légère pression sur la gauche.
- Serrer le levier (3) en le tournant dans le sens inverse des aiguilles d'une montre.



ATTENTION! Le système étrisseur de coupe tient ici lieu de protège-doigts!
Fig. 3

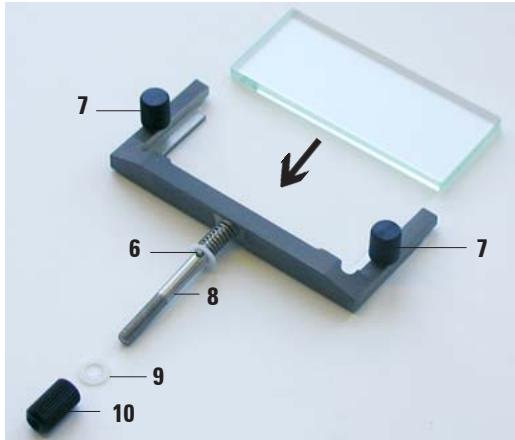

Montage du système d'étreinte de coupe
- Placer le verre dans le passé-partout et le fixer solidement et uniformément au moyen des vis molettes (7).
- Introduire l'axe (8) du passé-partout métallique à partir du haut dans l'orifice du bras pivotant (4, fig. 2), de sorte que la cheville soit (6) dans l'encoche (5, fig. 2).
- Faire glisser la rondelle en plastique blanc (9) sur l'axe (2) en partant du bas.
- Visser l'écrou moleté (10) sur l'axe (2) en partant du bas.
Fig. 5
Les 4 arêtes longitudinales du verre étreur de coupe sont toutes utilisables.

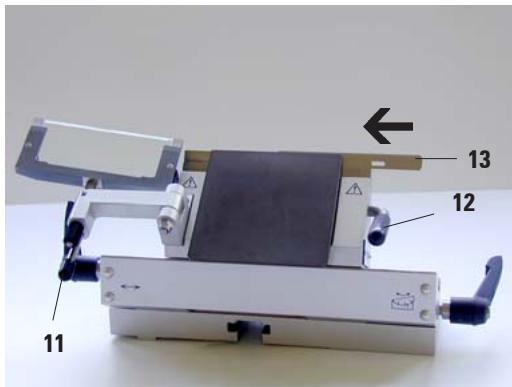

Mise en place de la lame dans le portecouteau ce
- Claquer vers la gauche le système étirueur de coupe - ce faisant, saisir le levier (11) (mais pas à l'emplacement de la vis de réglage de l'étirueur de coupe) ; ainsi, aucune modification de la hauteur de l'étirueur de coupe n'aura lieu.
- Pour débloquer le serrage, tourner le levier (12) dans le sens inverse des aiguilles d'une montre.
- Placer précautionneusement la lame (13) entre la plaque de pression et le support de la lame, en partant du haut ou du côté. Veiller à ce que la lame soit positionnée bien au milieu.
- Pour bloquer le serrage, tournez le levier (12) dans le sens des aiguilles d'une montre.
- Clacrer le système étiréeur de coupe à nouveau sur la lame en utilisant le levier (11).
Déplacement latéral
Si le résultat de la coupe est insatisfaisant, il est possible de déplacer létalérement le portecouteau afin d'utiliser une autre partie de la lame.
- Pour débloquer le serrage, renverser le levier (14) vers l'arrière et déplacer latéralement le portecouteau jusqu'à ce qu'il soit à la position voulue.
- Pour le blocage, renverser le levier (14) vers l'avant.
Fig. 6
Fig. 7
Fig. 8
Mise en place du couteau dans le portecouteau CN et réglage de la hauteur
Dans le portecouteau CN, tous les couteaux en forme de coin et de type de meulage c ou d peuvent être utilisés. Pour la coupe unidirectionnelle, utiliser le guide-lame unidirectionnel. Lors de la mise en place par le haut, il faut bien desserrer les deux vis arrêtoirs du couteau (15). Régler le couteau en hauteur avant de visser les vis arrêtoirs du couteau.
Le réglage de la hauteur s'effectue au moyen des écrous molettes (16).
L'arête supérieure de la mâchoire de serrage arrêter sert d'index pour la hauteur de couteau correcte. Le tranchant du couteau devrait être soutenu par la mâchoire de serrage arrêter; cela permet de régler à la bonne hauteur même des couteaux qui sont très abrásés (jusqu'à 25 mm).
Le système estirée de coupe est décalable latéralement (seulement avec une variante de 84 mm). Pour faciliter le repérage de la position médiane, une encoche (17) est située dans l'axe (18).
Fig. 9
Fig. 10
Fig. 11
Protège-doigts
Le protège-doigts est solidement intégré aux mâchoires de serrage. Pour faciliter son déplacement, le protège-doigts est équipé de poignées (19). Le protège-doigts suffit pour des couteaux d'une longueur inférieure ou égale à 22 cm. Après la coupe, il convient toujours de recouvrir les parties libres de l'arête du couteau.

Avant chaque manipulation exercée sur le couteau et l'objet, comme avant chaque remplacement d'objet et pendant les pauses, il faut recouvrir l'arête du couteau avec le protège-doigts!
Déplacement des mâchoires de serrage
En usine, les mâchoires de serrage sont montées sur le porte-couteau à 64 mm de distance. Au besoin, les deux mâchoires de serrage peuvent être déplacées sur une distance de 84 mm.
Pour déplacer les mâchoires de serrage, il faut retirer le porte-couteau de son embase. Relâcher le levier (20) et faire pivoter le porte-couteau. Desserrer les vis (21) du dessous avec une clé à six pans creux de taille 4. Déplacer les mâchoires de serrage (22) et les revisser solidement. Mettre en place le long support dorsal du couteau (fourni avec l'appareil).

Il ne faut en aucun cas travailler avec une seule mâchoire de serrage, car la stabilité requise pour le processus de coupe ne serait plus garantie. En outre, un couteau long ne serait pas suffisamment couvert par le protège-doigts.
Support du dos du couteau

Veiller à ce que l'évidement (24) soit dirigé vers l'extérieur du microtome.

La prudence est requise lors du maniement de couteaux de microtome - leur tranchant est en effet extrêmement acéré ! N'essayer en aucun cas de saisir un couteau en train de tomber !
Fig. 12
Réglage de l'angle de dépouille

Plus l'objet est dur, plus l'angle de dépouille doit être grand. Mais : le tassement est d'autant plus fort que l'angle de dépouille est grand.

Lorsque l'angle de dépouille est insuffisant, il y a un risque d'avoir des coupes irrégulières, alternativement minces et épaisses. Ne pas oublier que toute modification de l'angle de dépouille risque de modifier la position du tranchant par rapport à l'objet. Lors du réglage de l'angle de dépouille, il faut donc toujours placer l'objet au-dessus du couteau; ceci évite de heurter le couteau lors d'un déplacement ascendant de l'objet.

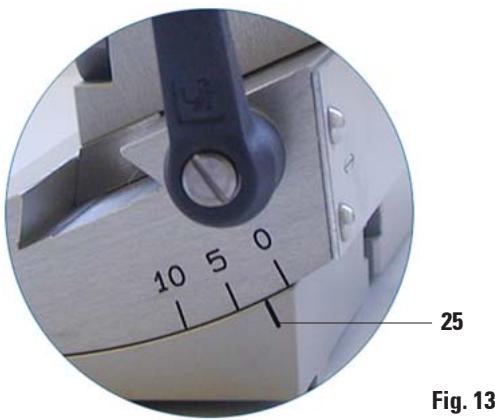

Réglage de l'angle de dépouille sur le portecouteau ce

Optimiser l'angle de dépouille en fonction de chaque nouveau type de tissu!
- La graduation de l'angle de dépouille se trouve du côté gauche du porte-couteau.
- Relâcher le levier (23, fig. 11) du côté droit du porte-couteau et sélectionner 0 comme angle de dépouil ouille, par pas de, jusqu'à obtention du résultat optimal.
Réglage de l'angle de dépouille sur le portecouteau CN Fig. 14
Fig. 15
Fig. 16
Avant de régler l'angle de dépouille, il faut positionner l'arête du couteau au point de pivot du portecouteau.
Régler d'abord l'angle de dépouille sur 0. Relâcher le levier (23, voir la fig. 11) et régler la marque de l'index (26) sur le nombre 0 de la graduation d'angle de dépouille (27). Fermer le levier (23). Si les résultats ne sont pas satisfaisants, augmenter progressivement l'angle de dépouille, par pas de, jusqu'à obtention du résultat optimal.

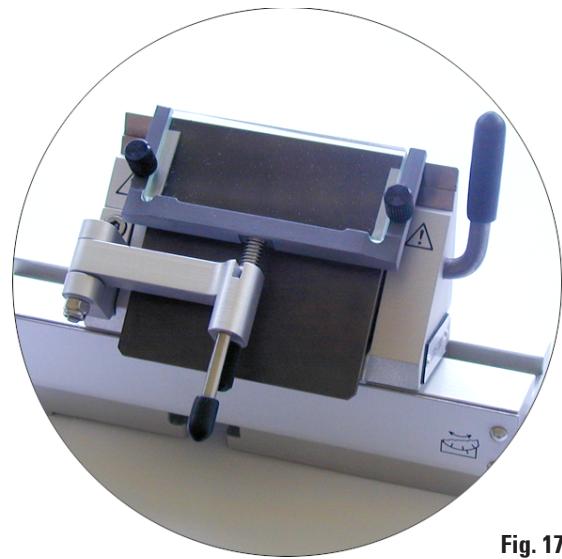

Réglage du parallélisme - porte-couteau ce (ajustage du système étreur de coupe)
Cet ajustage est nécessaire après le remplacement du système étreur de coupe complet ou du passage-partout.
Pour ce faire, desserrer la vis à six pans creux (28), puis régler l'arête supérieure de la plaque en verre parallèlement à l'arête du couteau en utilisant le prolongateur d'axe (29) ; fixer ensuite à nouveau la vis à six pans creux (28).
Réglage du parallélisme - porte-couteau ce (ajustage du système étreur de coupe)
Après avoir desserré les vis (30), il est possible d'aligner le système étireur de coupe parallèlement au couteau.
Après l'alignement, fixer à nouveau les vis (30) solidement.
1. Fonctionnement de l'appareil

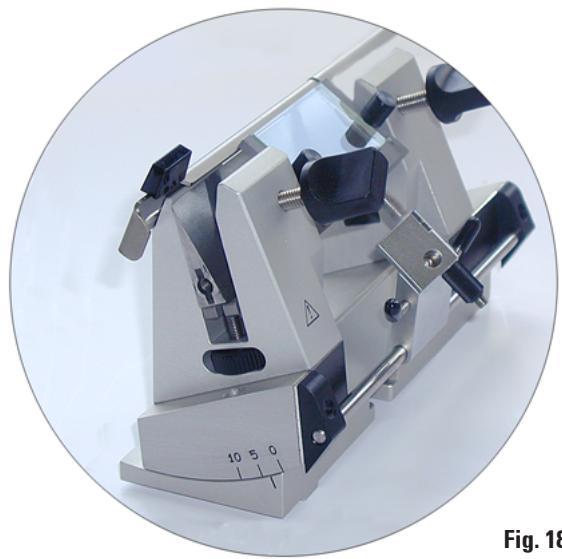

Il est possible de modifier la hauteur du système étirreur de coupe au moyen de l'écrou moleté :
tourner dans le sens inverse des aiguilles d'une montre - le système étirreur de coupe se déplace vers la lame, tourner dans le sens des aiguilles d'une montre - le système étirreur de coupe s'éloigne de la lame.
Si le système étiréeur de coupe est mal positionné par rapport à l'arête, les problèmes suivants se produisent:

Fig. I: Le tranchant roule sur la partie en verre du système étirueur de coupe.
Erreur: Partie en verre pas assez haute. Correction: Tourner l'écrou moleté dans le sens inverse des aiguilles d'une montre jusqu'à ce que le tranchant comme le montre la fig. III - coulisse entre la lame et l'étirueur de coupe.

Fig. II: Le tranchant déchire et après la coupe, le bloc heurte la partie en verre.
Le système étirur de coupe est réglé à une position tropivée.
Correction: Tourner l'écrou moitié dans le sens des aiguilles d'une montre jusqu'à ce que le tranchant - comme le montre la fig. III - coulisse entre la lame et l'étireur de coupe.

Nous recommandons généralement de préregler le système étireur de coupe sur une épaissur de coupe élevée (par ex. 10 m ). - À partir de là, réduire l'épaissur graduellement jusqu'à obtention de l'épaissur de coupe voulue; ajuster chaque fois légèrement le système étireur de coupe en utilisant l'écrou moleté, conformément à la description faite plus haut.


Fig. 19
Fig. 20
Lubrifier de temps en temps les axes (37) et (38), ainsi que la rainure (39) en utilisant une goutte d'huile frigorigène (de type 407).
Nettoyage du portecouteau ce nettoyage quotidien
- Claquer vers la gauche le système étirueur de coupe (33), en tenant le levier (34).
- Desserrer le levier (35) de la plaque de dépression.
- Après quoi, il est possible d'enlever la plaque de pression (36) pour la nettoyer (à l'alcool ou l'acétone).

Pour la désinfection, il est possible d'utiliser des produits de nettoyage et de désinfection du commerce - l'utilisation du spray Leica Cryofect est toutefois recommandée.
Nettoyage du porte-couteau CN nettoyage quotidien
Pour le nettoyage quotidien, il suffit de retirer les résidus de coupe du porte-couteau au moyen d'un pinceau sec. Utiliser un pinceau froid afin de ne pas dégeler les résidus de coupe, ce qui les ferait adhérer au porte-couteau.
Nettoyage général
De temps en temps, il faut retirer les pièces amovibles pour les nettoyer. Lubrifier les pièces amovibles, les vis en particulier, avec une huile frigorégène de type 407.
Désinfection
par exemple avec Leica Cryofect.
Vaporiser uniformément les surfaces contaminées avec un concentré, resp. passer sur les surfaces un chiffon imbibé de produit; laisser agir le produit 15 minutes; puis, essuyer les surfaces.
Informations sur la commande du portecouteau ce
- Portecouteau CE pour lames à bande étroite, complé
- Portecouteau CE pour lames à bande large, complét
- Plaque de pression pour lames à bande large
- Plaque de pression pour lames à bande étroite
- Système d'étirer de coupe (passe-partout métallique avec partie en verre)
- Trousse complémentaire (passe-partout métallique avec partie en verre et bras pivotant) Partie en verre (70mm)
- Lames à bande étroite, 50 unités dans un distributeur
- Lames à bande large, 50 unités dans un distributeur Spray de désinfection Leica Cryofect.
Spécifications techniques du portecouteau CN
- Plage de travail variable entre les mâchoires de serrage : 64 mm ou 84 mm,
- Longueur de couteau usable : 12 cm - 22 cm,
- Hauteur de couteau : min. 25 mm - max. 40,3 mm,
- Réglage de la hauteur de couteau: max. 16 mm,
- Réglage de l'angle de dépouille: 0 - 10 continu.
Informations sur la commande du portecouteau CN
- Portecouteau CN, complet Support du couteau - 13 cm et 15 cm de long
- Système étireur de coupe CN (passe-partout métallique avec partie en verre) Partie en verre (50 mm) Couteaux divers (12 - 22 cm) Leica Cryofect (spray de désinfection).
Garantie
Leica Microsystems Nussloch GmbH garantit que le produit contractuel livré a fait l'objet d'un contrôle de qualité approfondi basé sur les normes de vérification internes de Leica, que le produit est sans défaut et qu'il comporte toutes les spécifications techniques garanties et/ou les caractéristiques convenues.
L'étendue de la garantie dépend du contenu du contrat. Seules s'appliquent les conditions de garantie de votre société de vente de produits Leica compétente ou de la société qui vous a livré le produit contractuel.
Informations pour le service après-vente
Si vous avez besoin d'une intervention du service technique ou de pièces de rechange, veuillez contacter votre agent ou votre vendeur Leica, qui vous a vendu l'appareil.
Il est nécessaire de communiquer les données suivantes de l'appareil :
Description du modèle et numéro de série de l'appareil. - Lieu d'implantation de l'appareil et personne à contacter. Raison de la demande d'intervention du SAV. - Date de livraison.
Mise hors service et mise au rebut
L'appareil ou pièces détachées de l'appareil doivent être mis au rebut conformément aux dispositions légales respectives en vigueur.
