MODE D'EMPLOI KL200 LED LEICA
Sources de lumière froide compactes et modulaires pour les stéréomicroscopes de routine
Éclairage optimisé pour une performance de pointe
La performance d'un microscope, quel qu'il soit, dépend de l'éclairage dont bénéficient les échantillons. Un éclairage optimisé améliore également la performance optique du binoculaire et réduit la fatigue oculaire et le pourcentage d'erreurs. Sur un stéréomicroscope, des sources de lumière froide et des fibres optiques sont souvent utilisées pour éclairer les échantillons et ce, pour différentes raisons:
- Elles produisent une lumière focalisée, intense et lumineuse qui peut être facilement orientée sur l'échantillon.
- Le spectre infrarouge (produisant de la chaleur) de la lumière est filtré de manière à réduire le risque d'endommagement des échantillons sensibles à la chaleur ou de lésion du utilisateur.
- Il existe un grand nombre de fibres optiques qui donnent lieu à de nombreuses techniques de déclavage pour obtenir un éclairage optimisé et la meilleure image possible de l'échantillon.
- L'essentiel du système a été retiré de l'espace de travail proche et les fibres optiques compactes ne gênent pas la manipulation ni l'accès aux échantillons.
Le système déclarage modulaire de routine de Leica est un système à source de lumière froide puissant, compact, mais abordable, idéal pour de nombreuses applications de routine dans l'industrie ou les sciences de la vie.
Deux sources de lumière puissantes, la KL200 LED et la Classic L2 (lampe halogène), se trouvent au cœur du système. Ces sources de lumière peuvent être associées avec toute une gamme d'accessoires tels que des fibres optiques standard à un ou deux bras, des cous de cygne à un ou deux bras, un éclairage coaxial, un éclairage vertical proche et des adaptateurs de base de diascopie. Cela permet d'adapter l'utilisation du système afin de répondre aux besoins des applications de routine les plus exigeants.
Grâce à leur finesse, la KL200 LED et la Leica L2 peuvent être montées sur presque tous les statifs de microscope ou utilisées comme appareils déclaraGe autonomes.
Source de lumière froide leica, méthode déclaration
Dans la fibre optique, la lumière est transmise via un faisceau de câbles à fibres optiques en verre. Le verre garantit une sécurité maximale pendant l'utilisation, il ne brûle pas et n'est pas sensible à la chaleur, aux rayons UV et autres influences environnementales. La source de lumière froide de la Leica L2 est une lampe halogène à réflecteur de 8 V/20 W, dont les rayons infrarouges sources de chaleur ont été filtrés. La lumière visible restante est dirigée à l'autre extrémité de la fibre optique et émise à cet endroit en concentré de lumière. La KL200 LED étant à base de LED, il n'y a pas non plus d'IR.

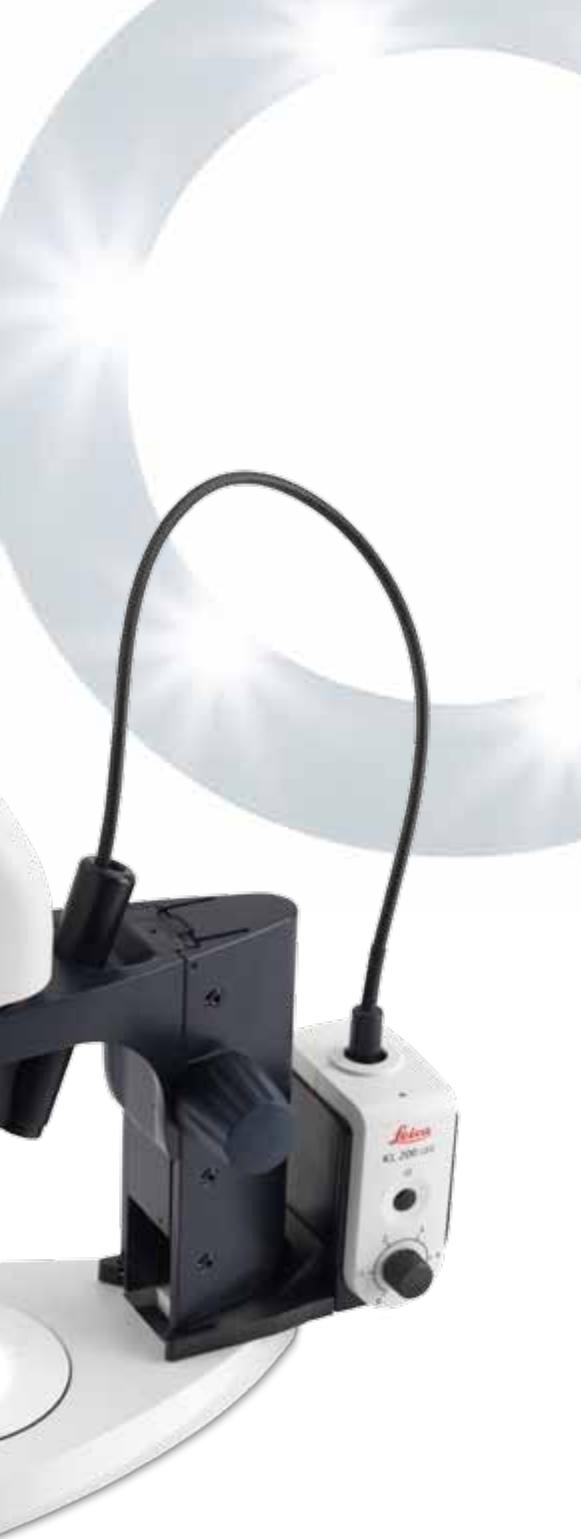

La KL200 LED : compacité, gain de place, puissance et économique en énergie.
Leica Design by Christophe Apothéloz
LED
La KL200 LED utilise une technologie de pointe, à savoir une seule source de lumière puissante guidée par LED pour fournir une alternative attrayante aux sources de lumière froide halogène traditionnelles. La KL200 LED a une durée de vie extrêmement longue d'environ 50 000 heures. Cela signifie que les utilisateurs n'ont jamais d'ampoules à changer, ce qui peut réduire les coûts de possession et permet d'éviter la maintenance et les temps d'arrêt. Par rapport aux sources de lumière halogène traditionnelles, la KL200 LED consomme jusqu'à 80% d'énergie en moins, ce qui a non seulement un impact positif sur l'environnement, mais représente aussi une économie d'argent potentielle.
Sa luminosité équivaut à celle d'une lampe halogène de 20 watts, ce qui fait d'elle un système d'éclairage idéal pour les exigences des stérisomicropopes de routine. Produisant une lumière blanche neutre (env. 5600 K), la KL 200 LED fonctionne en courant continu. Elle fournit un éclairage sans scintillement bien adapté pour les applications d'imagerie numérique. Le fait que la température de couleur ne change pas lorsque la source de lumière est réduite constitue un avantage supplémentaire.
La KL200 LED associe tous les avantages de la diode electroluminescente (LED) aux avantages d'un éclairage par fibres optiques. Cela permet d'obtenir des intensités lumineuses plus élevées focalisées sur un champ visuel très petit.
La KL200 LED vous offre une utilisation simple et un excellent rapport qualité-prix.

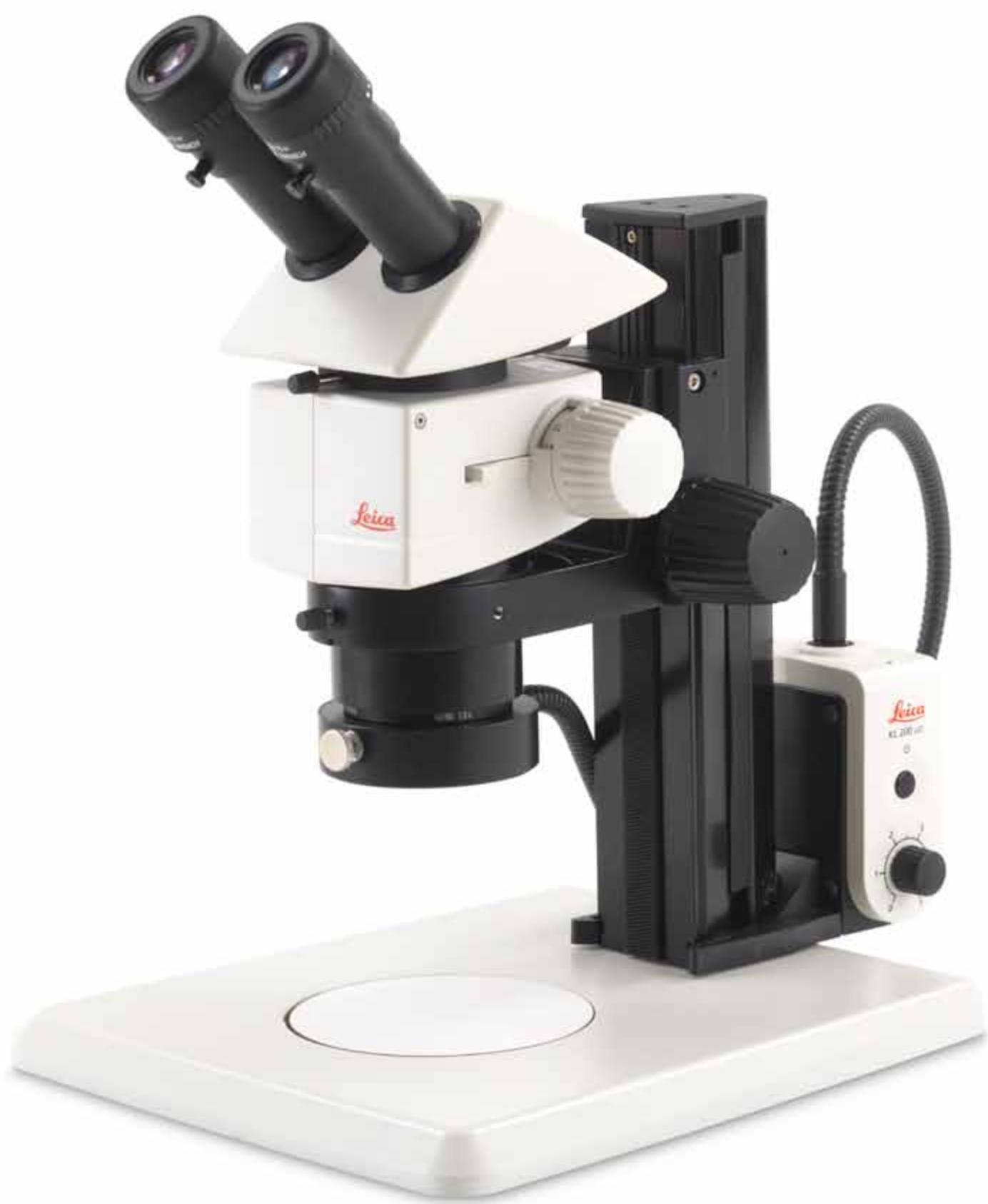

StereoZoom® Leica S6 E avec source de lumière froide Leica KL200 LED
Version autonome pour la KL200 LED
Éclairage coaxial pour des objets refléchissants plats tels que des composants en métal poli, des galettes, des pastilles ou des surfaces stratifiées.
Leica L2
Pour tous ceux qui préférent travailler avec une source de lumière halogène plus chaude, nous proposons la Leica L2.
La Leica L2 est une source de lumière froide, puissante, compacte et adaptable qui est produite par une lampe halogène de 20 W. Avec sa conception intégrée permettant un gain de place sur la paillasse, elle est idéale pour l'industrie et les applications de laboratoire.
La Leica L2 produit une lumière à une température de couleur de K, parfaite pour la photodocumentation. Son régulateur intégré permet à l'utilisateur de sélectionner une des trois intensités lumineuses pour un éclairage optimal. La L2 est en polymère anti-statique, ce qui permet de réduire la formation de charge electrostatique au niveau de la source de lumière.
La Leica L2 est un système hautement efficace qui fournit un excellent éclairage à des prix compétitifs; bref, une valeur sûre !
Source de lumière froide halogène, 20 watts - Boîtier semi-compact pouvant être monté directement sur presque tous les statifs de microscope ou utilisé de façon autonome - Trois niveaux de luminosité avec bouton séparé - Refroidissement par convection (pas de ventilateur) - Alimentation électrique universelle (100-240 V, 50-60 Hz) avec système de prise international - Excellent rapport qualité-prix
Double col de cygne procurant une flexibilité totale pour éclairer des échantillons complexes.
Socle de diascopie pour porte-objets microscopiques ou échantillons semi-transparents.
Fibres optiques universelles avec lentilles intégrées pour un flux lumineux focalisé.
Empreinte modeste
Dans la plupart des laboratoires et environnements industriels, l'espace de travail n'a pas de prix. Depuis que la KL200 LED et la Leica L2 peuvent être montées directement sur le statif du stéréomicroscope, vous pouvez profiter pleinement de votre espace de travail! Les avantages:
- Le système complet microscope et éclairage occupe peu de place et peut être transporté aisément d'un poste de travail à un autre endroit.
- L'éclairage conserve une orientation constante vers l'échantillon lorsque le stérisomicscope est déplacé ou recentré.

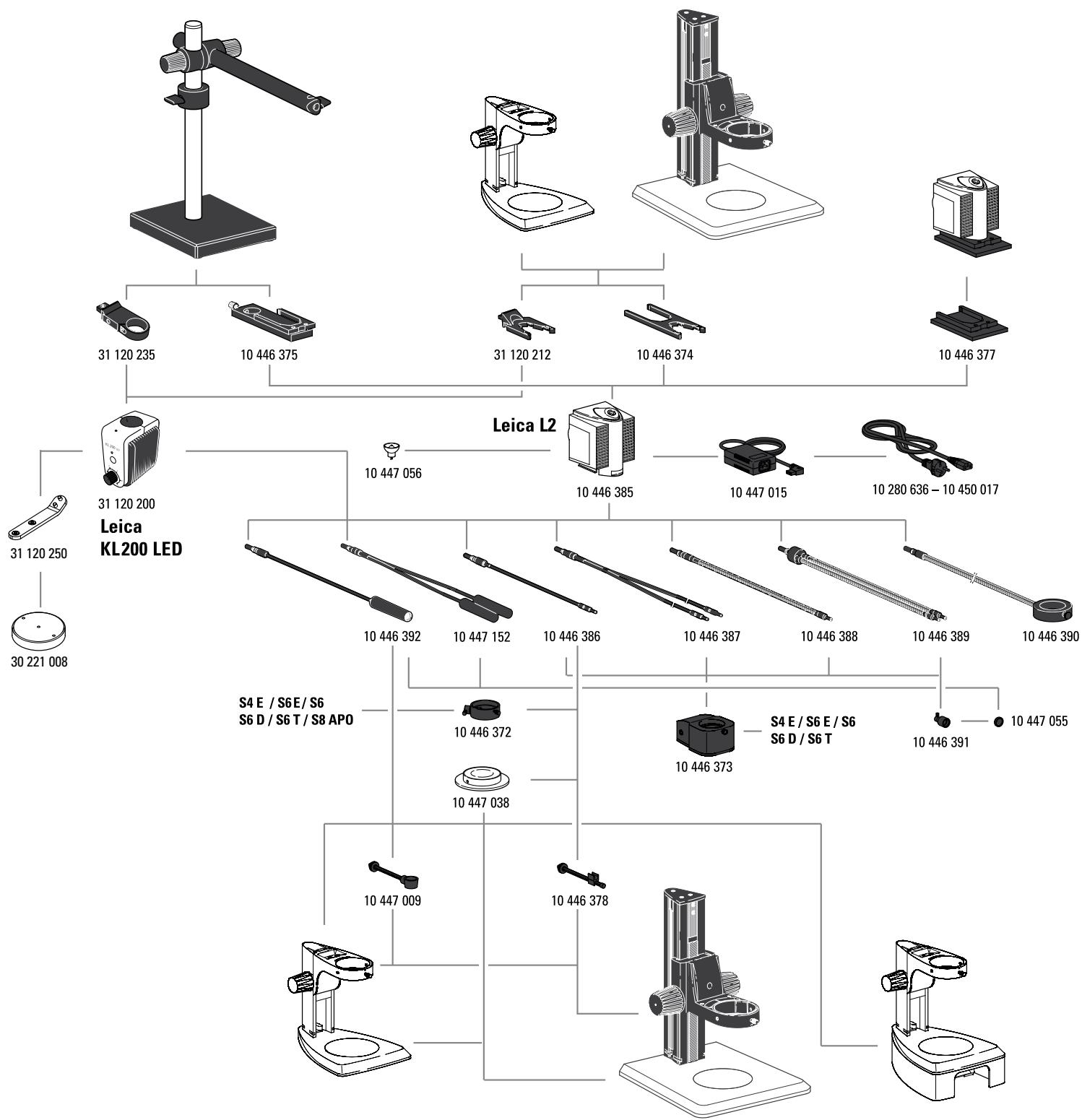

Pour une illustration du système, voir page 7.
La fibre optique fait la différence
Les fibres optiques sont constituées de verre spécialement sélectionné afin de garantir des taux de transmission de lumière les plus rapides et une diffusion optimale de la lumière. Cela crée un rayon de lumière extrêmement brillant diffusé de manière très constante à l'autre extrémité du faisceau de fibres. Les fibres optiques sont enveloppées dans un revêtement de haute qualité en Megolon® autoextinguible sans halogène. Ce processus écologique crée un habillage solide etouple. Il ne s'effritera ni ne se craquellera avec le temps et ne laissera pas de dépôts sur les fibres de verre qu'il protège. Les extrémités des fibres optiques résistant à la chaleur afin d'éviter un délaminage et de garantir une durée de vie extrêmement longue des fibres optiques.
Références catalogue leica KL200 LED et leica L2
Réf.
| 31 120 200 | Source de lumière à fibre optique KL200 LED |
| 10 446 385 | Source de lumière à fibre optique Leica L2 |
| 10 447 015 | Transformateur Leica L2, 90-250 V |
| 10 446 386 | Fibre optiqueouple simple, 550 mm |
| 10 446 387 | Fibre optiqueouple double, 750 mm |
| 10 446 388 | Cou de cygne simple, 500 mm |
| 10 446 389 | Cou de cygne double, 500 mm |
| 10 446 390 | Lampe annulaire 6 points, d.i. 58 mm, 750 mm |
| 10 447 038 | Platine de diascopie |
| 10 446 391 | Lentille de mise au point |
| 10 447 055 | Filtre de conversion delumière du jour pour lentille de mise au point |
| 10 446 392 | Fibre optique universelle |
| 10 447 152 | Fibre optique universelle double |
| 10 446 374 | Adaptateur L2 pour colonne de mise au point |
| 10 446 375 | Adaptateur L2 pour statif S |
| 10 446 377 | Base L2 |
| 10 446 378 | Montage fibre optique couple |
| 10 447 009 | Montage fibre optique universelle |
| 10 446 372 | Éclairage vertical proche |
| 10 446 373 | Éclairage coaxial |
| 10 280 636 | Câble d'alimentation réseau, 2 m, CH |
| 10 445 661 | Câble d'alimentation réseau, 2 m, US |
| 10 445 662 | Câble d'alimentation réseau, 2 m, EU |
| 10 445 663 | Câble d'alimentation réseau, 2 m, BS |
| 30 221 008 | Plateau de base pour KL200 LED |
| 31 120 250 | Adaptateur KL200 LED pour plateau de base |
| 31 120 235 | Adaptateur KL200 LED pour statif à bras mobile |
| 31 120 212 | Équerre-support KL200 LED pour statif S |
| Ampoule |
10 447 056 Ampoule 8 V/20 W pour L2
Caractéristiques techniques
| KL200 LED | Leica L2 | |
| Dimensions (I×PxH) | 115 mm × 106 mm × 59 mm | env. 125 mm × 110 mm × 150 mm |
| Poids | 0.35 kg | env. 0.53 kg |
| Matériau | - | antistatique |
| Tension de service du composant réseau, sensible à la tension | 100..240 V ~ 50/60 Hz | |
| Consommation électricque | 5 VA | 20 W |
| Lampe | 3 W | Lampe halogène à reflecteur 8 V/20 W |
| Réglage de luminosité | Continu | Bouton à trois positions |
| Durée de vie moyenne de la lampe | 50 000 | 5000 h (au niveau I)/1000 h (au niveau II)250 h (au niveau III) |
| Refroidissement | Ventilation par convection, silencieuse et sans vibration | |
| Diamètre de faisceau maximal usablede la fibre optique | 6 mm | |
| Flux lumineux total à la sortie de la fibreoptique au niveau III (maximum) | ||
| - Ø fibre optique 4.5 mm | 50 lumens | 40 lumens |
| Température de couleur | 5600°K | 3200°K |
| Accessoires | ||
| Divers adaptateurs | Colonne 35 mmSérie M | Colonne 35 mmColonnes de série MColonnes de série M |
| Socle | Version autonome | |
| Fibres optiques | À un ou deux bras,ouple et autoportant | |
| Lentille avant de mise au point | Avec filtrtre luière du jour, adaptable | |
| Fibres optiques universelles | Avec lentille convergente | |
| Différents bras | Pour fixer les fibres optiques au stéréomicroscope | |
| Lampe annulaire 6 points | Sans ombres portées, éclairage homogène | |
| Éclairage coaxial, vertical et transparent | Utilisable avec des fibres optiques couples | |
| Revêtement protecteur des fibres optiques | Sans halogène, Megolon® | |
| Conformité aux normes | La KL200 LED est conformeà la réglementation CE.(bloc d'alimentation: CE, UL, PSE) | La L2 est conforme à la réglementation CE.(bloc d'alimentation: CE, UL) |
